Виды конструкций крыш для гаража

Виды крыш

Существует два вида крыш: плоские и скатные.

 Плоские крыши, на самом деле не плоские, просто угол уклона у них составляет не более 2,5 градусов. Чердачное помещение в таких строениях не предусмотрено.

В качестве кровельного материала используются мягкие типы кровли: рубероид, стеклобит, бикрост. Именно такой вариант прекрасно подходит для гаражных кооперативов. Гаражи расположены впритык,  друг другу и сделать крышу по-другому не получается.

Скатные крыши делаются под более сильным наклоном (15-60 градусов) и предусматривают наличие чердачного помещения.

Они имеют более сложную конструкцию из деревянных или металлических стропил.

Различают несколько видов скатных крыш:

• Односкатные крыши своими руками – представляют собой простую в изготовлении, но прочную конструкцию. Передняя часть здания выше задней, за счет этого получается уклон, скат. Прекрасный вариант для гаражей.
• Двухскатные крыши, как ясно из названия имеют два ската. По внешнему виду крыша напоминает палатку, конструкция немного сложнее предыдущего варианта, но тоже может быть выполнена самостоятельно. Гаражи с такой крышей делают в частных домах, если строение стоит отдельно и есть желание наверху обустроить комнатку для отдыха или хранения различных мелочей.
• Шатровые или вальмовые крыши имеют сложную конструкцию. Для гаражей используется редко, только чтобы соответствовать дизайну всего участка.
• Непосредственные крыши мансардного типа не так сложны в постройке как шатровые, но и простыми их не назовешь. Ее преимущество, большое пространство. Для гаражей используется в тех случаях, если вы собираетесь жить над ним, иначе просто нет смысла.

Теперь давайте рассмотрим, какой материал для крыши гаража можно использовать.

Особенности устройства

Замена гидроизоляции

Практически все производители гидроизолирующих материалов обещают, что их продукция прослужит до 10-20 лет, а то и больше. Но случается и так, что приходится залатать или заменить слой гидроизолятора.

Если изолирующий материал принадлежит к мягким, либо его ущерб не масштабен, проводят следующую операцию:

Полотно очищается от грязи и мусора, особенно важно очистить хорошо проблемные участки.
Обязательно проводят осмотр и остальной поверхности крыши. Может под слоем скопившейся пыли и грязи находятся места, которым нужна замена

Проблемные участки очищают и вырезают ножом.
При обнаружении трещинок и вздутых зон, в этих местах делают разрез крест-накрест;
Разрезанные куски отгибают и прижимают чем-то тяжёлым, например кирпичом. В отверстии вычищают мусор, просушивают при необходимости строительным феном.
Распечатывается новый рулон материала, нарезают примерные кусочки, которые повторяют проблемные вскрытые участки. Отверстие промазывают мастикой или смолой, вставляют в него заплатку и заливают жидким битумом. После этого отогнутые края прикладывают обратно, с силой прижимая в первоначальное положение.

Для прочности и надёжности на заклеенные «конвертики» накладываются дополнительные заплатки. Но кусок должен быть больше заклеенной части на 20 сантиметров вокруг. Накладываемые куски тоже обрабатываются мастикой.

Сборка односкатной крыши для гаража

Перед закупкой материалов необходимо еще раз все точно пересчитать, и только после этого можно закупать все необходимое для строительства. По сути, построить односкатную крышу своего гаража не так уж и сложно.

Необходимо лишь только все выполнять последовательно и не спеша. Желательно, чтобы у вас имелся чертеж крыши, что будет служить вам четким руководством к действию.

Немаловажное значение имеет и утепление крыши. Поэтому многие не знают чем и как утеплить крышу гаража? Процесс утепления гаража считается практически конечным этапом строительства

Для утепления гаража можно использовать практически любой утеплитель.

Таким образом ремонт крыши гаража можно сделать своими руками. При этом, в процессе строительства ничего сложного нет. Единственная сложность только в том, что в некоторых моментах потребуется помощь помощников. Это связано с тем, что балки и стропила длинные и тяжелые и их надо где-то придержать поэтому, здесь нужны помощники.

Если у вас возникнут сложности при выборе конструкции крыши, то здесь можно посмотреть красочные и иллюстрированные фото крыши гаража. Возможно, что какой-либо вариант вам понравится.

Подготовка поверхности крыши гаража под гидроизоляцию

Наиболее правильный способ – полная подготовка с расчисткой от элементов старой гидроизоляции. Многие данное требование игнорируют, за счет чего получают на первый взгляд неплохой и новый гидроизоляционный слой, но под ним массу камней, трещин, завоздушин, полостей с влагой и грибком, торчащей арматуры и прочих проблем, которые портят покрытие уже в момент его накатки на поверхность. Элементарные повреждения, получаемые во время настила покрытия – пробоины за счет перемещения мастеров по крыше. И, если под настилом остались камни или арматура, их будет довольно много. Результат – протечки уже во время первого дождя, попадание воды под покрытие и капитальный ремонт в следующем сезоне, если не полное обновление покрытия.

Можно вскрывать завоздушины, заливать их битумно-полимерной мастикой, заплавлять, сметать камни с поверхности. Но лучше полностью очистить крышу, чтобы найти и устранить другие многочисленные повреждения, которые до этого незаметны!

• Уборка поверхности: сбор камней, мусора, отошедших частей битума и бетона, выпавшей из швов штукатурки. Упаковка всего мусора в мешки и спуск вниз, на землю;
• Тщательная очистка крыши до основания. Использовать для этого можно скребки. Если старый битум не отходит, его можно прогревать горелкой;
• Выравнивание поверхности. Требуется сбить все наросты, образованные разлитым бетоном и штукатурными растворами в прошлом. Также, стоит заделать все выбоины ремонтным составом, предварительно загрунтовав поверхность;
• Все швы между плитами на крыше гаража подлежат ремонту. Они заделываются монтажной пеной и штукатуркой. Приемлемо работать и иначе, когда швы заполняются пенопластом, вспененным полиэтиленом и после этого штукатурятся, заделываются гидроизоляционной мастикой;
• Поверхность крыши после первых этапов подготовки, заливается праймером, который растягивается щеткой или валиком. Слой должен быть тонким, но нанесенным очень равномерно для заполнения всех полостей, покрытия всей поверхности бетона;
• Второй слой битумного праймера наносится после полного просыхания первого, желательно, на следующий день или через день. Праймер раскатывается перпендикулярно предыдущему слою!

Типы гаражной кровли

В первую очередь, нужно будет сразу определиться, какой гараж нужен – отапливаемый или же обычная «коробка». И только после этого можно будет делать выбор по типу крыши:

1. Плоская кровля – нужно будет заливать бетонное перекрытие, либо использовать уже готовые плиты, для чего понадобится привлечение к работе спецтехники и рабочих.
2. Односкатная кровля – делается просто, поэтому чаще всего и выбирается при возведении гаража своими руками.
3. Двухскатная кровля – потребует не только большего расхода строительного материала, но и наличия хотя бы простых навыков в строительном деле.

От того, какого типа кровля будет выбрана, будет зависеть и качество утепления всего сооружения:

• плоская кровля — ее утепляют непосредственно сверху по бетонной плите;
• односкатная кровля – теплоизоляционный материал укладывается между стропилами;
• двухскатная кровля – утепляется по принципу этих же работ с односкатной крышей, но можно проложить теплоизоляционный материал и в горизонтальном перекрытии гаража.

Обратите внимание: выбор типа кровли гаража нужно осуществлять еще до начала строительных работ, на стадии проектирования. В зависимости от того, чему отдается предпочтение, нужно будет подбирать и тип фундамента

Как провести ремонт крыши гаража

Протечка — это основная неприятность, которую приносит кровля гаража, а причины для этого могут быть такими:

• исчерпание ресурса прочности за время эксплуатации;
• отрицательное воздействие погоды;
• некорректный монтаж крыши;
• механические повреждения из-за небрежной очистки кровли от снежного покрова;
• низкокачественный финишный материал;
• пренебрежительное отношение к монтажу гидроизоляции;
• нарушение норм установки при использовании кровельного материала.

Протечки должны устраняться ещё на стадии появления плесени или мокрых пятен. Изначально стоит проверить места соединений, а также стыков, затем целостность крыши на предмет дыр, сколов или прочих повреждений. Кроме того, необходимо устранить разнообразные виды засорений, например, из сухих листьев, которые засоряют углы крыши и накапливают влагу.

Способ ликвидации протечки зависит исключительно от объёма повреждений и характеристик материала для кровли. Частичный ремонт можно проводить для мелкоштучных, а также мягких кровельных материалов. Объём ремонтных работ для панельного и листового материала зависит только от сложности конструкции и её повреждений.

С помощью рубероида можно быстро и недорого полностью отремонтировать крышу гаража и избавиться от протечек

Видео: как отремонтировать крышу гаража

Качественное возведение крыши гаража — оптимальный вариант минимизировать свои расходы, если у вас есть необходимые знания в строительстве. Выбор материала и инструментов имеет большое значение при обустройстве кровли. Достаточно прочитать необходимую информацию, и вы сможете самостоятельно произвести все работы. Желаем вам успеха!

Разновидности конструкций крыши

Главное назначение гаражной кровли – простота и функциональность. Строение может стоять отдельно или быть в качестве пристройки к дому. Конструкцию выбирают исходя из некоторых факторов:

• Климатические условия эксплуатации.
• Расположение гаража относительно жилого дома.
• Вид финишного покрытия.
• Угол уклона скатов крыши.

В зависимости от угла наклона крыши различают:

• Плоскую кровлю. Уклон составляет до 7, это самый дешевый и простой вариант постройки. Нет необходимости в сложных расчетах, применяется минимальное количество кровельного покрытия, конструкция проста в эксплуатации и монтаже. Среди минусов следует отметить уязвимость к осадкам, маленький уклон не позволяет им сходить с поверхности самостоятельно, поэтому плоская крыша не подходит для местности с большим количеством снега и нуждается в постоянной сезонной чистке.
• Малоуклонные крыши. Наклон скатов составляет от 7до 30. Этот вид самый распространенный в широтах России и Беларуси, площадь конструкции больше чем у плоской кровли, здесь уже требуются расчеты стропильной системы, однако затраты на монтаж не сильно отличаются от первого вида. Чем больше уклон, тем лучше сходит снег, но поверхность все равно нуждается в периодической очистке от наледи. Здесь требуется обустройство внешнего и внутреннего водостока, а также создание вентиляционного зазора в подкровельном пространстве.
• Скатные и крутые. Скат крыши имеет угол более 30. Сложная конструкция требует точных расчетов, площадь покрытия максимальна, поэтому к бюджетному варианту этот вид не относится. Плюсом можно выделить самоочищение от осадков.

Крыша для гаража может отличаться и по числу скатов:

• Односкатная. Чаще всего их выбирают для возведения своими руками, они крепкие, имеют больший срок эксплуатации чем двускатные. Недостатком можно отметить сложность укладки теплоизоляции.
• Двускатные. Решают проблему нехватки помещения, здесь можно обустроить чердак или мансарду, эффективность гидро- и теплоизоляции больше. Двускатные крыши чаще всего относятся к крутым, от чего их стоимость может в разы превышать цены на односкатные.

Выбор типа кровли гаража проводится на стадии проектирования и до начала строительных работ, от него будет зависеть не только вид финишного покрытия, но тип фундамента.

Монтаж мауэрлата

Рассмотрим пошагово способ постройки своими руками крыши с наслонными стропилами и чердачным помещением. На первом этапе выполняется установка на продольных стенах дома верхней обвязки – мауэрлата. Обвязка воспринимает на себя давление всей кровельной системы и равномерно передает ее строительным конструкциям – стенам и фундаменту.

Мауэрлат можно делать различными способами:

• в кирпичную кладку вмуровывается катаная проволока, посредством которой брус закрепляется на стене (проволока продевается сквозь специально выполненные отверстия и плотно закручивается);
• в кладку вмуровываются длинные металлические шпильки диаметром от 12 мм;
• в верхней части стены выполняется монолитная бетонная балка с вмурованными стальными шпильками.

армированный пояс под мауэрлат

Шпильки должны располагаться с шагом не более 120 мм. Высота выступающего конца крепежного элемента должна на 20-30 мм превышать суммарную толщину гидроизоляции и бруса, в котором следует заранее сделать отверстия. Брус надевается на шпильки и плотно притягивается гайками с широкими шайбами.

Виды односкатных крыш

При создании односкатной крыши стропила укладывают параллельно друг другу, при этом один их конец находится немного выше другого, за счёт чего обеспечивается нужный уклон. На стропила монтируется обрешётка, которая и служит основанием для выбранного кровельного материала.

Для того чтобы один край стропил был выше другого, могут использоваться следующие конструктивные решения.

1. Во время проектирования гаража предусматривается, что одна его стенка будет выше другой. В зависимости от того, в какую сторону должен быть направлен скат крыши, противоположные стены делают разной величины. Если уклон будет спереди назад, то выше делают переднюю стену, в противном случае более высокой должна быть задняя стена. В таких случаях длина стропил получается более 5–6 метров, поэтому их надо дополнительно усиливать. При создании поперечного уклона выше делают одну из боковых стен. Здесь стропила будут короче, обычно 4–5 метров, поэтому их усиливать не надо, а конструкция получается более простой.

Необходимый уклон ската обеспечивается за счёт разницы высоты стен

2. Односкатная крыша может возводиться уже на готовое здание, у которого все стены одинаковой высоты. В этом случае уклон обеспечивается установкой на одну сторону крыши стоек. Сверху стойки обвязываются бруском, который выполняет роль мауэрлата. После монтажа кровли фасадная часть и боковые треугольники зашиваются, для чего может использоваться дерево или металл. Такое решение позволяет экономить стеновой материал, так как не надо возводить трапециевидные фронтоны, а процесс строительства происходит намного быстрее.

Если стены имеют одинаковую высоту, необходимый уклон ската может обеспечиваться за счёт установки стоек на одну из сторон

3. При одинаковой высоте стен гаража стропильные фермы можно сделать на земле, а уже потом установить их на мауэрлат через определённое расстояние. Чтобы упростить работу, надо сначала собрать шаблонную ферму и уже по ней изготавливать все остальные. После того как все треугольники будут готовы, они поднимаются на крышу. Нижние углы фиксируются к мауэрлату, а верхние обвязываются брусом в единую конструкцию. Такое решение позволяет создавать длинные стропила, так как их можно усилить при помощи стоек и подкосов. В гараже получается горизонтальный потолок, поэтому его проще будет подшить и утеплить.

При одинаковой высоте стен необходимый угол наклона ската можно получить при помощи установки собранных на земле стропильных ферм

4. Если гараж пристраивается к капитальному зданию, нижний край стропил опирается на мауэрлат или на стойки, а второй конец фиксируется на опорном брусе, предварительно закреплённом на стене здания. Могут фиксироваться как стропила, так и стропильные фермы, как это было описано в предыдущем варианте.

Могут фиксироваться как стропила, так и стропильные фермы, как это было описано в предыдущем варианте.

Материалы для плоских крыш

Выбор материала, расчёт его количества

Для изготовления стропильной системы односкатной крыши популярными материалами являются древесина и металл. Железный каркас имеет больше недостатков, чем преимуществ (металлические конструкции имеют большой вес, неудобны в обработке и требуют больших денежных затрат), поэтому предпочтение отдают первому варианту.

Чтобы возвести деревянный каркас односкатной крыши гаража, потребуются следующие материалы:

1. Бруски сечением 100х100 мм длиной 500 см (5 штук). Это основа для кровельного материала — стропила.
2. Бруски сечением 100х100 мм длиной по 100 см (5 штук). Эти элементы послужат в качестве стоек для стропил.
3. Бруски 100х200 мм длиной по 500 см (2 штуки) для изготовления мауэрлат.
4. Бруски 100х100 мм длиной по 400 см (5 штук) для балок перекрытия.
5. OSB листы или шпунтованные доски размером 40х50 мм для обрешётки.
6. Доски (25х45) для крепления изоляционного материала.

Крепление стропильных ног должно быть максимально надёэным

Советы при выборе материала для стропильной системы

Покупать материал для крыши гаража нужно обдуманно, тщательно изучив перед этим рекомендации специалистов:

При выборе древесины следует уделить особое внимание её качеству. Лучше всего подойдёт материал с влажностью, не превышающей 22%

Этот параметр легко определить с помощью специального устройства — переносного игольчатого влагомера.
Важным моментом при выборе древесины является изучение её свойств. Следует акцентировать внимание на породе дерева. Для стропильной системы лучше всего использовать лиственницу и другие хвойные деревья. Этот материал содержит смолу, которая препятствует негативным процессам, сохраняет изделие в первоначальном виде, значительно продлевая сроки эксплуатации. Однако даже такие брусья перед началом строительных работ необходимо защитить от вредного воздействия грибков, насекомых древоточцев и гниения. Для этого используются специальные пропитки.
В продаже можно увидеть склеенный брус. Не стоит им пренебрегать, так как по своим эксплуатационным характеристикам он более надёжен, чем обычное дерево.

Если подбирается древесина для обрешётки, то допустимо использование материала с худшими качествами, чем для стропил. Основными критериями в данном случае являются высушенность и отсутствие крупных заусенцев. Толщина досок подбирается с учётом характеристики утеплителя кровли.

В качестве крепёжных элементов следует использовать саморезы, анкерные болты, гвозди. При монтаже кровельного материала в регионах с повышенной ветровой нагрузкой следует применять два различных типа подобных деталей.

Список инструментов

При строительстве деревянного каркаса односкатной крыши не обойтись без следующих инструментов:

• молотка;
• топора;
• измерительной рулетки;
• отвеса;
• угольника;
• строительного уровня;

• транспортира;

• ножовки или электролобзика;
• строительного ножа;
• шуруповёрта;
• длинного шнура;
• карандаша или маркера.

Варианты гаражной крыши

Распространённые варианты кровли при возведении гаражной постройки, следующие:

• односкатная;
• многоскатная;
• двухскатная крыша.

Односкатная крыша

Односкатная кровля – лёгкий для выполнения вариант, станет хорошим выбором для новичков-застройщиков. Односкатная крыша – это покрытие одним скатом, который опирается на стены постройки с различной высотой. До 60 градусов доходит сам угол наклона. Точное значение наклона будет известно, основываясь на материале покрытия, на особенностях климата вашего региона, розе ветров.

Если нет нужды строить гараж с чердаком, то отличным вариантом станет крыша с одним скатом. Сам материал для кровли размещается на деревянные стропила, а высоту перепада можно просчитать, используя математическую формулу. H = D x tan a.

Параметр «а» определяется, используя таблицу Брадиса, а в качестве значения «D» станет ширина гаражной конструкции.

Стропила, ввиду того что это материал деревянный, нужно обработать препаратами с антисептическими свойствами. Обработка позволит защитить древесину от поражения микроорганизмами.

В качестве рекомендации! Для улучшения пожаробезопасности применяют в качестве дополнительной обработки средства с огнезащитными свойствами.

Вариант возведения кровли с одним скатом регулярно применяется и при строительстве гаражных зданий из бетона.

Двускатная крыша

Если гараж проектируется с чердаком, то в таком варианте выбор за двухскатным покрытием.

Зачастую, кровельная конструкция имеет треугольный вид. Стропила опираются на стены и соединяются между собой под нужным углом. При этом возводится дополнительная опора в соединяющей их верхней точке. Расчёты высоты конька крыши Н и значения С (длина стропильных ног) производим согласно математическим формулам:

H = 0,5 x H (Z:2), где Z — показатель наклона.

C = 0,5 x H/sin (Z:2).

Если кровля планируется с равными значениями длины (равносторонняя), то для определения нужных показателей используем теорему Пифагора.

Вариант многоскатного кровельного покрытия применяют достаточно редко, ввиду сложности исполнения. В таком случае обращаются к специалистам. Если крыть крышу планируется самостоятельно своими руками, то самый лучший вариант – выбрать односкатную кровлю.

Дополнительные нюансы при возведении кровли гаража

Чтобы успешно выполнить кровельное покрытие, нужно не только выбрать тип крыши и материалы, но и учесть дополнительные факторы:

1. Нюансы конструкции гаражной постройки. Стоит учесть какой тип фундамента и уровень прочности имеет здание, какая степень прочности несущих стен и перекрытий. Основываясь на данные характеристики, определяются с тем, какой материал для кровли лучше подходит.
2. Климатические особенности региона. Нужно взять на заметку, с какой частотой выпадают осадки, какая сила ветра стандартна для региона, местоположение будущей постройки.
3. Где находится гараж. В случае если гаражное сооружение состоит в гаражном кооперативе, то материалы стоит подбирать таким образом, чтобы они гармонично смотрелись с другими строениями.
4. Выбор нужных инструментов для проведения работ. В процессе установки кровельного покрытия могут понадобиться разные виды инструментов. Чтобы не возникли затруднения, заранее пишут в блокнот перечень требуемых инструментов. Затем покупают либо берут оборудование на прокат.

Преимущества и недостатки односкатной крыши для гаража

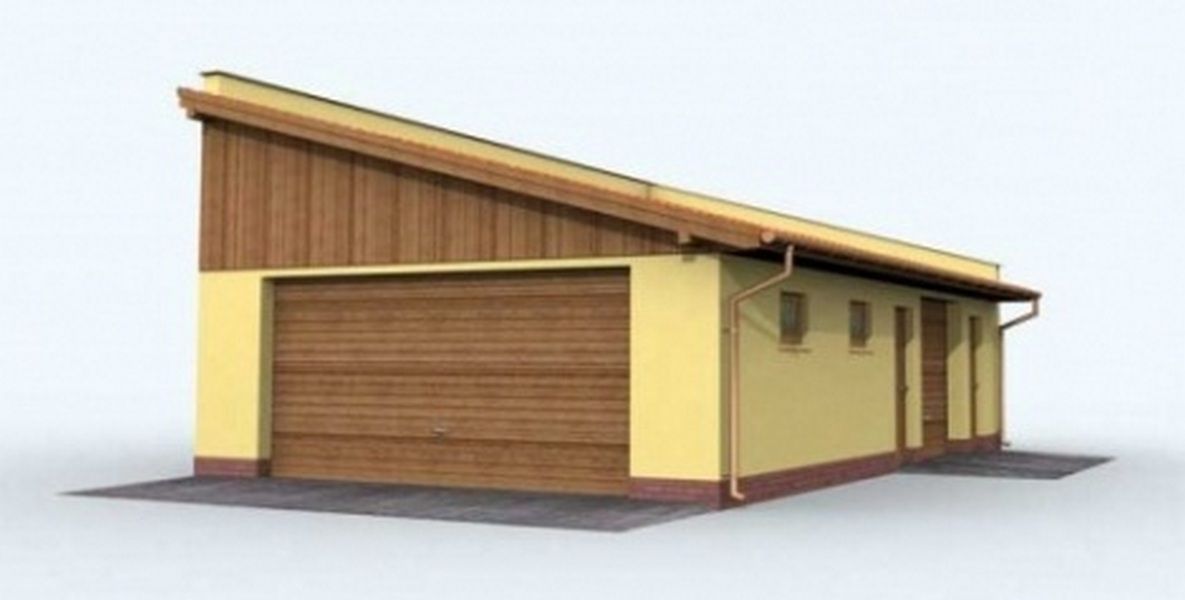

На фото представлен один из вариантов гаража с односкатной крышей.

Такая кровля обладает несомненными преимуществами, среди которых можно выделить:

• Экономный расход материалов и рабочей силы. На такую кровлю уйдет как минимум в два раза меньше материалов, а перекрыть ее можно или самому, или вдвоем;
• Не сложные расчеты . Основа такой кровли – равнобедренный треугольник, расчет пропорций которого прост и не требует особых знаний;
• Простота конструкции , а значит и не сложный монтаж. Простые расчеты предполагают и несложный монтаж. Для установки такой крыши гаража своими руками не потребуется сложных конструктивных элементов или специализированной техники;
• Возможность выполнения гаража в виде пристройки к дому , что позволит существенно сэкономить на материалах для стен;
• Долговечность и практичность. Выполнение всех работ с соблюдением технологий расчета и монтажа обеспечит гараж с односкатной крышей длительным сроком эксплуатации и высокой надежностью.

Не лишена такая кровля и некоторых недостатков. Среди минусов использования для гаража односкатной конструкции можно выделить:

• Высокая подверженность снеговой нагрузке. При наличии недостаточного угла уклона, она будет слишком задерживать снег, что может привести к повреждению или нарушению общей конструкции, снижению несущей способности постройки;
• Устройство односкатной крыши гаража не предполагает наличия чердачного помещения , так как при таком варианте между потолком и кровлей нет достаточного количества места;
• Отсутствие чердака обуславливает сложность в выполнении качественной термоизоляции такой крыши;
• Простота внешнего вида, что не всегда приемлемо при желании создать особый дизайн.

Делаем гидроизоляцию бетонной кровли

Качественная гидроизоляция крыши гаража своими руками – вполне выполнимая задача, если вы действуете правильно и используете надежные материалы. Рассмотрим особенности работы с бетонными крышами гаражей.

Начинать надо с утепления гаражного помещения. Сейчас хорошим решением становится экструдированный пенопласт. Материал позволяет достичь оптимального баланса качества и цены: он имеет демократичную стоимость, прост и удобен в процессе монтажа, обладает достойной прочностью, устойчивостью к механическим воздействиям и сжатию.

Бетонное основание кровли надо тщательно очистить. На следующем этапе крышу грунтуют морозостойким составом. Выполняется утепление пенопластом. Можно фиксировать листы материала при помощи специального клея. Чтобы крепление было надежнее, желательно использовать специальные элементы, например, «зонты». Сделайте поверхность утеплительного слоя сплошной. Можно выбрать для этого листы пенопласта с пазами или четверками, которые обеспечат устранение всех мостиков холода. Если вы уже приобрели материал с ровными краями, надо монтировать листы с небольшими зазорами. Потом их останется только заполнить монтажной пеной, чтобы отлично закрепить и усилить изоляцию. Поверх утеплительного слоя из пенопласта кладется стяжка из песчано-цементной смеси. Придерживайтесь толщины слоя примерно в 3-4 см. Теперь пришла очередь мастики. Вы можете использовать современную полимерную мастику. Ее еще принято называть «жидкой резиной». Обязательно четко следуйте инструкции: там метод нанесения излагается подробно

Универсального способа нет, поэтому крайне важно следовать всем рекомендациям производителя. Когда вы уже обработали крышу гаража мастикой, наступает очередь рубероида

Наплавляемый материал по праву занимает лидирующие позиции среди средств гидроизоляции. Рулон раскатывают по поверхности кровли с наплавлением. Потребуется обязательно газовая горелка. В процессе укладки внимательно следите за индикаторами покрытия. Листовой материал разогревается равномерно, пока они не исчезнут. Затем надо дать покрытию полностью остыть.

Все! У вас готов надежный гидроизоляционный слой для бетонной гаражной крыши. Наплавляемый рубероид надежно оградит кровлю от осадков.

Необходимые материалы и инструменты

Потребуются такие инструменты:

• Средний молоток;
• Резиновая или деревянная киянка;
• Гвоздодёр;
• Строительные уровни нескольких размеров;
• Длинный отвес;
• Пластиковая или деревянная рейка длиной примерно 1,5 метра;
• 5-метровая рулетка;
• Электроинструменты: шуруповёрт, электродрель, болгарка и т.д.;
• Обычная ножовка;
• Широкая стамеска;
• 2 стремянки;
• Степлер.

Обязательные материалы для работы:

• Уголок из металла для крепления стропил;
• Металлические скобы;
• Анкера, гвозди и саморезы по дереву;
• Балки для изготовления мауэрлата;
• Материал для изготовления стропил;
• Брус для обрешётки.

Необходимо использовать качественные деревянные элементы. Берите только сухую, предварительно подготовленную древесину. Желательно заготовить материал из хвойных пород – он прочнее и легче сырого дерева. Если вы купили деформированный во время сушки материал, его придётся заранее привести в необходимое состояние с помощью рубанка.

Проектирование

Любое строительство (даже гаража) нужно начинать с разработки строительного проекта. А любой проект начинается с разработки технического задания (ТЗ). Структура ТЗ регламентируется государственными стандартами (ГОСТами). Несмотря на то, что обсуждается стройка не государственного объекта, а частного, работы следует выполнять в соответствии с проверенными методиками и правилами. Если стройка заказывается стороннему подрядчику, то принимать её заказчик должен по согласованному и утверждённому ТЗ – так легче разрешать конфликтные ситуации.

В техническом задании определяется цель работы, основные технические характеристики, размеры, формулируются требования к условиям эксплуатации, применяемые материалы. Если исполнитель сторонний, то прописывается поэтапный график выполнения работ и сроки полного окончания.

Определение угла наклона

Угол уклона кровли к горизонту определяется различными факторами, основными из которых являются ветровая и снеговая нагрузка. В разных регионах снеговые нагрузки очень различаются, иногда это сотни килограммов. Из практических соображений угол наклона скатов не делают менее 12°, а из соображений перестраховки его увеличивают до 20°. Тем самым увеличивают чердачное пространство.

ФОТО: kamburg.ruИсходные данные для расчетов – длина гаража (D), его ширина (L), планируемое направление ската кровлиФОТО: krysha-expert.ruДиаграмма зависимости угла ската от линейных размеров крыши

Длина стропильных ног

Длину стропил считать слишком сложно, и такая точность в случае строительства гаража не требуется. Разумнее всего просто померять нужное расстояние верёвкой или рулеткой: один конец приложить к краю низкой стены, а второй – к возвышению на противоположной стене. И к полученному результату прибавить длину свеса. А его делать примерно 20 см.

Правила расчёта стропильной системы

Стропильная система собирается на основе стропильных ферм, которые обладают прочностью на прогиб значительно большей, чем простая балка. Они собираются в заводских условиях и привозятся на стройку в готовом для установки виде.

ФОТО: belhouse.net Стропильная ферма и её установка

Правила расчёта регламентируются СНИПом «Нагрузки и воздействия». Характеристики кровельных материалов, приведённые в документе, определены в результате многочисленных прочностных испытаний. Документ рекомендует углы наклона кровли для разных кровельных покрытий.

• мягкий материал – от 5° до 20°;
• профлист– от 8° до 20°;
• металлс фальцевым соединением – от 18° до 30°;
• шифер– от 20° до 50°;
• металлочерепица– от 30° до 35°.

Нужно понимать, что увеличение угла наклона крыши облегчает условия для сползания снега, но увеличивает парусность и ветровую нагрузку. Прочность стропильной системы повышается усложнением её конструкции. Увеличение толщины бруса не даст такого эффекта.

ФОТО: m-strana.ruВарианты конструкции стропильной системы, повышающие её прочность

Степень сложности стропильного каркаса

Стандартная стропильная система имеет общепринятые названия своих деталей (см. рис.).

ФОТО: stroyday.ruОсновные детали стандартной стропильной системы

Сами стропила, или стропильные ноги, формируют скаты крыши. Мауэрлат – это деревянный брус, который закреплён на стенах строения, а на нём фиксируются нижние части стропильных ног. Коньком называется стык каркасов двух скатов, односкатная крыша конька не имеет. На стропила монтируются рейки, называемые обрешёткой. Подпорные элементы связывают все детали системы в единую конструкцию. Большое количество конструктивных элементов усложняет каркас, повышает трудоёмкость его изготовления, но увеличивает его прочность и сопротивляемость внешним воздействиям.

ФОТО: stroyday.ruУпрощённая схема воздействия на крышу ветровой нагрузки

Вид выбранного кровельного покрытия тоже влияет на конструкцию каркаса, потому что различные покрытия имеют разный вес. И нужно обеспечить надёжное крепление покрытия на скате крыши.

Если строитель не гонится за повышенной прочностью своего строения (стоит его гараж в закрытом от ветров месте, снега зимой выпадает мало и т. п.), то он может построить простейшую конструкцию и потратить на неё минимум средств (см. рис.).

ФОТО: krysha-expert.ruКаркас будущего простейшего гаража

Полезные советы о том, как лучше сделать крышу гаража

Помимо всего вышеперечисленного особого внимания требует коньковый узел. Многие пренебрегают этим, однако его правильный монтаж в будущем обезопасит ваше здание от конденсата и протечек. Нюансы по лучшей установке конька зависят от типа выбранной кровли.

Металлочерепица. Если ваша крыша будет покрываться этим материалом, то расстояние в области конька на обрешетке оптимально в 3-5см. Гидроизоляция в свою очередь должна располагаться на склонах крыши на расстоянии 20см. Коньковый прогон же ставится на утеплитель из воздухонепроницаемого материала и фиксируется саморезами.

Мягкая кровля. Для неё можно использовать специальный коньковый аэратор или же сделать его самому. Первый вариант дороже, но второй потребует времени. Если вы все же решили сэкономить, то план работ такой:

1. в сплошной обрешетке прорезаются вентиляционные зазоры;
2. над отверстиями фиксируются бруски 5*5см, на них укладывают листы OSB;
3. для предотвращения попадания насекомых и пыли крепится металлическая сетка путем заворачивания на бруски.

На фото внизу можно наблюдать данный процесс.

Заключение

Выбор конструкции крыши и вида кровли для гаража во многом определяется суммой, которую вы готовы в него вложить. Скатные крыши возможно построить только при правильно проведенных расчетах, поэтому домовладельцы чаще всего обращаются к профессиональным кровельщикам. Односкатные и пологие при желании можно сделать самому. Если гараж планируется возводить бюджетный, идеально подойдут шифер и ондулин, последний более предпочтителен в силу возможности выбора расцветки и большего срока службы. Для не бюджетной категории можно выбрать профнастил или металлочерепицу, их характеристики практически одинаковы, разница только в правилах монтажа.
