Гвоздевые узлы в каркасном доме
Узлами каркасного дома называют важные места, которые нужно обязательно строить определенным образом, чтобы они выполняли роль, которая в них заложена технологией.
Несколько догм каркасного домостроения.
1. Каркасный дом должен собираться на гвозди. Любые заявления, что его можно собирать на саморезы или уголки — ненужные мифы для каркасного домостроения. Строители всего мира строят каркасные дома на гвоздях (если не считать японцев, которые строят их на огромных деревянных штифтах и из огромного бруса, но не на саморезах же). Строители — халтурщики попытаются убедить вас в обратном, но вы им не верьте. Верьте мне и строительным кодам.
2. В каркасном доме практически не используются железные уголки. Они там не нужны. Исключением является работа с фермами, где те используются для удобства их установки. Это правило не касается стальных “башмаков”, которые применяются для подвеса лаг дома или террасы на балки “сбоку”. Хотя и это соединение можно часто заменить на соединение “на опорную доску”.
3. Для каркасного дома используются гвозди 90 мм (каркас) и 60-70 мм (пол и обшивка). Гвозди больших размеров не требуется даже при работе с доской толщиной 50 мм и тем более, если у вас каркасный дом из доски 40 мм толщиной. Перестраховка с использованием гвоздей больших размеров не нужна и приводит лишь к увеличению стоимости дома.
Итак, перейдем к конкретным узлам и гвоздевому бою в них.
Крепёжные элементы
В качестве крепежей для узлов каркасного деревянного дома используют следующие элементы:
- Крепёжные пластины (уголки или ровные пластины с отверстиями или без них). Пластины и уголки крепят к балкам или опорам с помощью саморезов по дереву. Скобы (прямые и угловые) – проволочные крепежи определённого диаметра. Их края загибают и вставляют в торцы или боковые поверхности балок. Болты – используют для стягивания соседних балок и стропил, вставляют в сквозные отверстия и фиксируют в них гайками. Гвозди.
Все соединяющие фиксирующие и крепёжные элементы для каркасных строений изготавливают из металла. Для крепления несущих элементов используют усиленные уголки из закалённой стали или повышенной толщины, 3-4 мм. Для крепления поддерживающих элементов используют уголки из обычной стали толщиной 2-3 мм.
Разнообразие крепежных элементов.
В целях защиты от коррозии для изготовления уголков, пластин используют оцинкованную сталь. Защита от ржавчины особенно важна при наружном строительстве, когда металлические крепежи в стенах могут становиться центром конденсации влаги, намокания участка стены. Поэтому оцинкованные крепёжные элементы весьма востребованы в различных узлах каркасного дома.
Ошибки соединения узлов
Чертёж узлов предполагает наличие эскизов и описаний. Однако несмотря на это, начинающие строители часто допускают обидные ошибки. Давайте перечислим основные и наиболее часто повторяющиеся ошибочные действия, которые допускают начинающие индивидуальные строители при сборке каркаса:
Устанавливают не все укосины. Это неверно. Укосины обеспечивают устойчивость стены к ветровым нагрузкам. Кроме укосин, для противостояния ветру необходимо использование жёстких плит в наружной обшивке.
- Использовать в качестве угловых стоек цельный брус или плотно поставленные друг рядом с другом доски. Такой угол будет холодным. В нём будет конденсироваться влага и развиваться плесень. Использовать для крепежа «чёрные» саморезы. Они недостаточно прочные, особенно если для строительства закуплено недостаточно сухое дерево. При сушке и короблении у «чёрные» саморезы могут быть банально «сорваны». Более прочный вариант – саморезы золотистого и серебристого цвета, покрытые оцинковкой или слоем хроматирования, фосфатирования. Используют недостаточно сухое дерево, которое даёт сильную усадку и «рвёт» имеющиеся узлы и соединения. И ещё одна ошибка – не использовать гвозди. Эти проверенные крепёжные элементы часто оказываются прочнее любых саморезов.
Каркасное строительство – новая технология, в которой при кажущейся простоте существует множество нюансов, особенностей.
Конструкция узлов каркасного дома
Вертикальные каркасные стойки устанавливают поверх нижней обвязки и крепят ней гвоздями. Крепление с помощью металлических уголков используют при Т-образном соединении балок без вырубки. Его выполнить проще. Фиксацию балок металлическими гвоздями используют при стыке с частичной вырубкой нижней балки. Это – более сложное к выполнению своими руками соединение.
Стык без вырубки используют для угловых каркасных опор. Соединением встык с фиксацией пластинами или уголками используют в основных узлах каркасного дома, если строительство ведётся своими руками, без привлечения профессионалов. Если же работают опытные строители, то они используют соединение с частичной врезкой. Оно предупреждает сильные подвижки бруса и досок каркаса при усыхании.
Угловой стык без вырезки фиксируют металлическими пластинами с помощью саморезов по дереву. При этом используют усиленные стальные уголки с несколькими перфорационными отверстиями. А также прочные саморезы светлого золотистого и серебристого цвета.
Усиление уголков для крепления углов дома выполняют за счёт технологической обработки – металлических пластины в процессе изготовления закаливают. Либо за счёт использования металла с большой толщиной сечения, до 2-3 мм.
Способы крепления стоек.
Соединение с вырубкой часто используют для крепления стоек в середине стены. Опоры вставляют в подготовленные выемки и дополнительно фиксируют гвоздями. После чего дополняют их фиксацию в вертикальном положении укосинами – наклонёнными в диагональ планками, которые упираются с одной стороны в вертикальную стойку, с другой – в горизонтальную обвязку. Для удобства упора торцы укосин выполняют скошенными – спиливают часть торца.
Временные укосины
В процессе сборки каркаса устанавливают также временные укосины, которые фиксируют несколько вертикальных стоек. Временные укосины располагают между верхней и нижней обвязкой под наклоном. Они соединяют несколько вертикальный стоек и фиксируются гвоздями.
Временные укосины располагают с наружной стороны каркаса. Для их крепления не нужно делать вырубку, а фиксировать их нужно так, чтобы по окончании строительства временные вспомогательные балки можно было легко демонтировать. Поэтому для их фиксации используют гвозди.
Временные укосины для стоек.
Временные укосины удерживают стойки в вертикальном положении до тех пор, пока не будут установлены постоянные укосины в нижней и верней частях каждой стойки. Как только постоянные укосины займут своё место, временные фиксирующие балки можно будет снять.
Достоинства финских каркасных экономичных домов
Качественные технологии финского строительства жилья эконом-класса давно практикуются в большинстве стран мира. Благодаря грамотному соотношению цены, качества и долговечности многие частные дома строятся по этой технологии. Следует отметить, что невысокая цена никак не влияет на качество дома вне зависимости от этажности.
Какие финские дешевые каркасные дома?
финский деревянный дом
• Красота. Строительный материал дома — дерево, известное всем своей природной привлекательностью и энергетикой. Известно, что люди, живущие в деревянных домах, практически не страдают фобиями и депрессиями. К тому же древесина обладает поистине уникальным свойством — на понятном уровне передавать даже самые незначительные дизайнерские решения, детали и архитектурные нюансы.
• Безопасность: финские дома не обращают внимания на температуру, ветер и влажность. Недаром такие дома возводят в Германии, Австрии, Швейцарии и, конечно же, Финляндии.
• Высокая экологичность: при строительстве каркасных домов используются натуральные строительные материалы. Например, пену, стекловолокно или минеральную вату используют для утепления потолков и стен. Сам дом дышит через поры дерева, он приятный, гостеприимный и комфортный для людей с проблемами дыхания. В деревянных каркасных домах не скапливается пыль, а электромагнитное излучение от бытовой техники сводится к нулю.
• Простота: для строительства недорогих каркасных домов требуется простая система. Для строительства не обязательно арендовать интеллектуальное подъемное оборудование, ведь каркасная конструкция имеет небольшие размеры. Составную часть домов производит компания Scandinavian Homes, которая находится в Карелии. Они дешевы и доставляются к заказчику готовыми. Следовательно, примерно через 2-3 месяца после начала работ в новостройках уже можно будет заселить первых жильцов
• Спасать. Как известно, древесина обладает полезным свойством нагреваться. В этом можно убедиться, если посчитать ощутимое сокращение ресурсов, которые обычно используются для отопления помещений.
Любая характеристика производительности зависит от двух составляющих: подготовки строительства и процесса строительства. И главная гарантия такой красоты и долгого срока службы — четко проработанная схема строительства, что и есть у дешевых каркасных домов.
Постройка дома по финской технологии из утепленных блоков
Общие принципы технологии
В последнее время в странах Скандинавии каркасные конструкции активно заменяются более надежными и теплыми вариантами домов, построенных из утепленных сэндвич-блоков керамзита. Этот строительный материал решает сразу две проблемы: надежность замыкающих конструкций и их эффективная теплоизоляция.
Стоит отметить, что аналогичные блоки выпускают и российские производители. Они могут иметь различные конфигурации и параметры. Следовательно, отечественные компании даже производят сэндвич-блоки, которые сразу имеют фасадную отделку.
Но в нашей статье речь пойдет о технологии строительства финских производственных блоков компании Lammin Betoni. Это чрезвычайно доступный строительный материал, а дома, построенные из него, очень прочные, надежные и хорошо утепленные.
Теплоизоляционный блок для финской опалубки Lammi предназначен для возведения несущих стен дома. Конструктивно он представляет собой две симметричные полые бетонные оболочки (внешнюю и внутреннюю), между которыми проложен слой теплоизоляции. В качестве бетона используется высокопрочный морозостойкий состав с добавлением керамзитового гравия (для уменьшения массы блоков). В качестве изоляционного материала используется инновационный, экологичный и безопасный для человека теплоизоляционный материал NEOPOR.
В линейку входят различные типы блоков толщиной 350 мм (Lammi EMH-350) и 400 мм (Lammi LL-400). Толщина изоляционного слоя составляет соответственно 125 и 168 мм. Коэффициент теплопроводности готовой стены после заполнения пустот бетоном, прогнозируемый технологией, составляет 0,25 и 0,17 Вт / м × К соответственно.
Блоки из линейки Lammi для возведения утепленных наружных стен
Размерные параметры блоков приведены в таблице (числитель — серия Lammi EMH-350; знаменатель — Lammi LL-400).
n на схеме Назначение блока Линейные размеры, мм Масса, кг
| 1 | Обычный блок для кладки стен | 600 × 350 × 200 600 × 400 × 200 | 29 29 |
| 2 | Угловой блок — для укладки внешних и внутренних углов фасада. Смена направления кладки (угловая повязка) обеспечивается простым поворотом блока в противоположную сторону. | 550 × 350 × 200 600 × 400 × 200 | 28,5 28,5 |
| 3 | Клеммная колодка — требуется для дверных и оконных проемов. В блоке есть прорезь, которая позволяет укоротить его ровно на длины. | 600 × 350 × 200 600 × 400 × 200 | тридцать тридцать |
| 4 | Блок для резки — на блоке есть надрезы, позволяющие разделить его на две части: длины и. | 200 + 400 × 350 × 200 200 + 400 × 400 × 200 | 10 + 18 10 + 18 |
Расход блоков одинаковый для обеих серий — 8,33 штуки на квадратный метр стены.
Возведение стен из этих блоков происходит намного быстрее, чем при использовании и аналогов, так как они не требуют использования раствора для их кладки. Вместо этого для их предварительного склеивания используется пенополиуретан, нанесенный на промежуточный слой теплоизоляции.
Наружные пустотелые бетонные оболочки по своей сути становятся несъемной опалубкой, которая впоследствии заполняется цементным раствором во время строительства стены. Для заполнения пустот применяют бетон класса прочности не ниже В25, в котором допускается заливка до крупнозернистой фракции с размером зерна до 8 мм. Расход бетона на заливку облицованной стены составляет примерно 125 литров на квадратный метр. Удельный вес готовой стены около 530 кг / кв.м².
Через пустоты, расположенные в наружных слоях блока, укладывается вертикальное поперечное армирование кладки. Кроме того, в этих полостях перед заливкой раствора удобно провести инженерные коммуникации и кабельные каналы (гофрированные трубы) для прокладки кабелей.
Дом построен из утепленных блоков «Ламми ЭМН2-350»
именно из таких блоков часто строят надежные и теплые финские дома.
Узлы соединения нижней обвязки
Нижняя обвязка каркасного дома представляет собой раму из деревянного бруса или сколоченных между собой нескольких досок, которая укладывается поверх свайно-винтового фундамента. На бетонный фундамент под нижнюю обвязку кладут так называемые лежни – доски. Они выполняют главную функцию – выравнивают фундамент и скрывают те огрехи, которые могли быть допущены при его заливке.
Лежни крепятся к бетонному фундаменту с помощью анкеров. Места монтажа располагают на расстоянии не больше 0,5 мм. При этом анкерами крепят как минимум – концы балок.

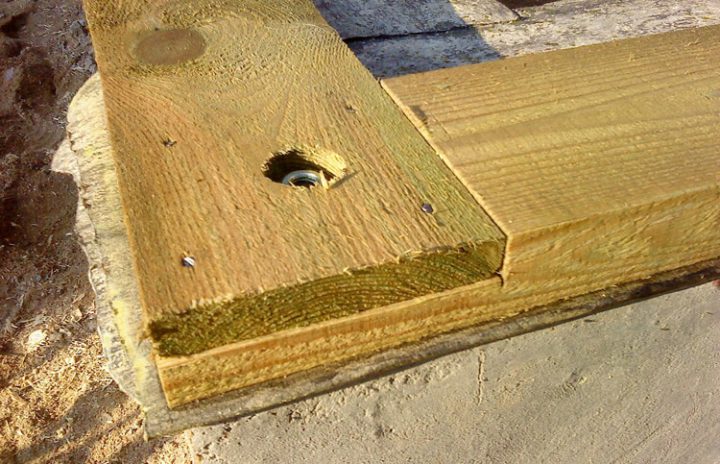

Соединение лежня с бетонным фундаментом.
Для установки анкеров сверлят отверстия определённой глубины. Они проходят сквозь доску и углубляются в толщу бетонного фундамента. Глубина сверления и заколачивания анкера определяется высотой стены дома и конструкцией фундамента. Для традиционных 2,5-3 м каркасной стены на бетонном основании глубина опускания анкера в бетон составляет 15-20 см.
Второй вариант монтажа анкеров – бетонировать анкерные шпильки в процессе заливки фундамента. При литье бетонной плиты или ленты в заданных местах в толщу незастывшего бетона вставляют полые конусы с внутренней резьбой. После застывания бетона в эти удлинённые конусовидные шпильки вкручивают анкера.
Особенности анкерного соединения
- Отверстия в брусе сверлят больше на 2-3 мм, чем диаметр анкерной шпильки. Под головки анкерных болтов можно положить широкие шайбы, чтобы увеличить площадь их контакта с деревянной поверхностью, и повысить прочность крепёжного соединения.
Перед фиксацией проводят обязательную гидроизоляцию – на бетон кладут рубероид или покрывают его поверхность специальным водостойким составом, мастикой. После монтажа проверяют горизонт. Отклонения от горизонтального уровня допускаются в размерах не больше 0,5° на 3 м.
Узел нижней обвязки на столбчатом фундаменте
Описанное выше крепление конструктивных узлов каркасного дома используется на ленточных и плитных фундаментах. Для столбчатых оснований применяют другую схему:
- Для удобства крепления верхняя часть столбчатых опор должна иметь плоский горизонтальный оголовник с отверстиями. Поверх оголовника кладут деревянные балки, которые выполняют функцию ростверка. В балках просверливают углубления необходимой глубины. Их сверлят под имеющимися в оголовнике отверстиями. Фиксируют балку болтами или шурупами.
Узлы стропильной системы
К узлам стропильной системы относят все соединения между её элементами, а именно:
- Крепление балок перекрытий к верхней обвязке. Крепление стропильного лежня к верхней обвязке. Крепление стоек на фронтонах к верхней обвязке и к крайним стропилам. Крепление внутренних стоек к стропильному лежню и к коньку. Крепление подкосов – наклонных балок, которые поддерживают стропила и опираются на лежень. Крепление ригеля к наклонным стропилам. Крепление обрешётки.
Перечисленные выше крепления можно выполнить с помощью уголков или с помощью гвоздей, если элементы стропильной системы соединяются с накладыванием друг на друга.
Особенности производства и характеристики плит LOGICPIR
Инновационная изоляция LOGICPIR производится на полностью автоматизированной линии, что исключает возможные прерывания технологического процесса. Все компоненты утеплителя перемешиваются под давлением 160 Па, что обеспечивает все заявленные свойства материала в любой точке. Из специального смесителя полиуретановая смесь переливается через клапаны на фольговое покрытие, внешний контур утеплителя, который защищает как от влаги, так и от пара. Смесь вспенивается, увеличивается в объеме и покрывается вторым слоем пленки или вторым контуром покрытия. Процесс роста пены в объеме полностью контролируется, все листы изготавливаются строго необходимой толщины. Изоляция превращается в сплошной лист в ламинаторе при температуре + 70 ° C, где запекаются миллионы ячеек, заполненных инертным газом. Таким образом достигается чрезвычайно низкая теплопроводность продукции ТЕХНОНИКОЛЬ.
Контроль качества и технических характеристик (сопротивление, коэффициент теплопроводности, стабильность геометрических параметров при нагреве и охлаждении, пожарная безопасность) каждой партии PIR-изоляции осуществляется сотрудниками лаборатории ТЕХНОНИКОЛЬ.
Технические характеристики утеплителя LOGICPIR
| Название показателя | Единица измерения | Показатель |
| Теплопроводность | Л / (м * К) | 0,022 |
| Прочность на сжатие | кПа | 150 * |
| Впитывание воды | % | 1.0 |
| Рабочая Температура | ° C | -65… +110 |
* По желанию заказчика возможно изготовление панелей LOGICPIR с большей устойчивостью к сжатию.
Геометрические параметры L-образных листов и площади утеплителя
Размеры плиты, мм Толщина плит, мм Количество в упаковке, шт. Площадь утепления, м2**
| 1190 х 590 | тридцать | восемь | 5,62 |
| 1190 х 590 | 50 | 5 | 3,51 |
** Зная площадь утеплителя в упаковке, несложно рассчитать необходимое количество материала. Для этого необходимо разделить общую площадь внутренних стен деревянного дома на площадь одного пакета. Окончательное значение можно округлить только в большую сторону.
Например, если общая площадь стен составляет 100 квадратных метров, а для утепления используются листы толщиной 50 мм, то всего потребуется:
100: 3,51 = 28,49
Округляя до целого числа, получаем 29 упаковок карточек LOGICPIR.
LOGICPI
Узлы нижней обвязки
Способ крепления зависит от типа фундамента. При возведении каркасника задействуют три типа основания: плитное, ленточное или столбчатое.

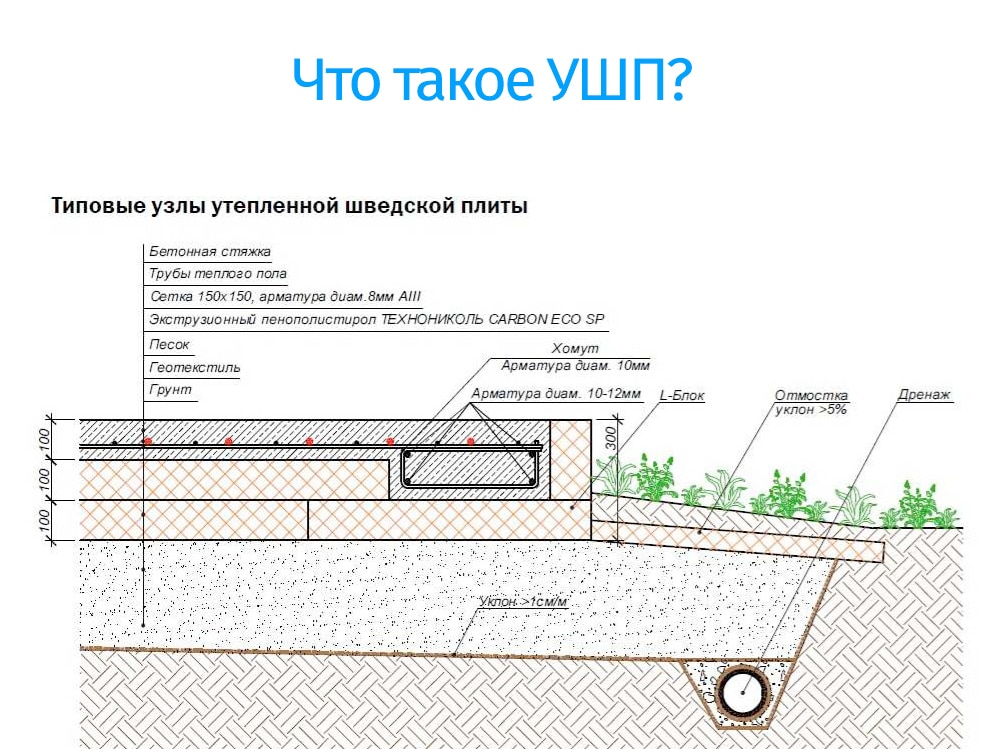

Ленточные и плитные основания
На бетонный фундамент выкладывают лежни – деревянные доски, необходимые для выравнивания основания. Их фиксируют анкерами.
Возможны два варианта крепления лежней:
- сверление;
- бетонирование.
Вариант 1. В подготовленном фундаменте и доске высверливают отверстие. Глубина зависит от типа основания и высоты возводимой стены.
Для стандартного каркасника со стеной высотой 2,5-3 м анкерный болт заглубляют на 15-20 см.
Вариант 2. Анкерные шпильки бетонируют еще на этапе заливки фундамента. В незастывший бетон в обозначенных местах устанавливают полые конусы с резьбой. Когда раствор застынет, в конусовидные шпильки заводят анкеры.
Особенности столбчатых фундаментов
Технология крепления нижней обвязки для узлов каркасного дома с упором на столбчатый или винтовой фундамент:
- Для удобства фиксации необходимо предусмотреть, чтобы верхняя часть опоры имела плоский металлический оголовок с отверстиями.
- Сверху «подошвы» кладут деревянные балки, которые и будут ростверком свайно-винтового основания.
- В балках делают отверстия в соответствии с местоположением отверстий в оголовке.
- Нижнюю обвязку закрепляют болтами.
Выполнять фиксацию брусьев нижней обвязки с фундаментом надо обязательно, так как при замерзании основание дома подвергается подвижкам.
Угол стены
Угол каркасного дома – место максимальных теплопотерь. Как правило, именно в углах скапливается конденсат и именно их необходимо утеплять в первую очередь. Поэтому ещё на этапе сборки каркаса необходимо позаботиться о том, чтобы углы будущего каркасного дома были тёплыми. Как это сделать?
Ровные фиксирующие пластины располагают с наружной стороны вертикальной балки. Они соединяют соседние одноуровневые поверхности вертикальной стойки и горизонтальных балок. Фиксирующие уголки располагают с боковой стороны. Они соединяют взаимно перпендикулярные поверхности
Что ещё важно знать об углах?
При строительстве в регионах с холодным климатом в качестве вертикальных стоек используют не цельный деревянный брус, а собирают угловую стойку из отдельных досок. Полученная конструкция напоминает колодец. В это внутреннее пространство монтируют утеплитель, который удерживает тепло, ограничивает возможные теплопотери.
Монтаж углов в каркасе дома.
Узел окна в каркасном доме также должен быть тёплым, для этого применяют одинарные стойки, но нагрузку с оконных и дверных проемов снимают с помощью ригеля. Ригель крепят во всю длину каркасной стены с помощью запила во все вертикальные стойки
При этом важно учесть, что под каждым оконным проёмом должно быть хотя бы 1-2 вертикальные опорные доски

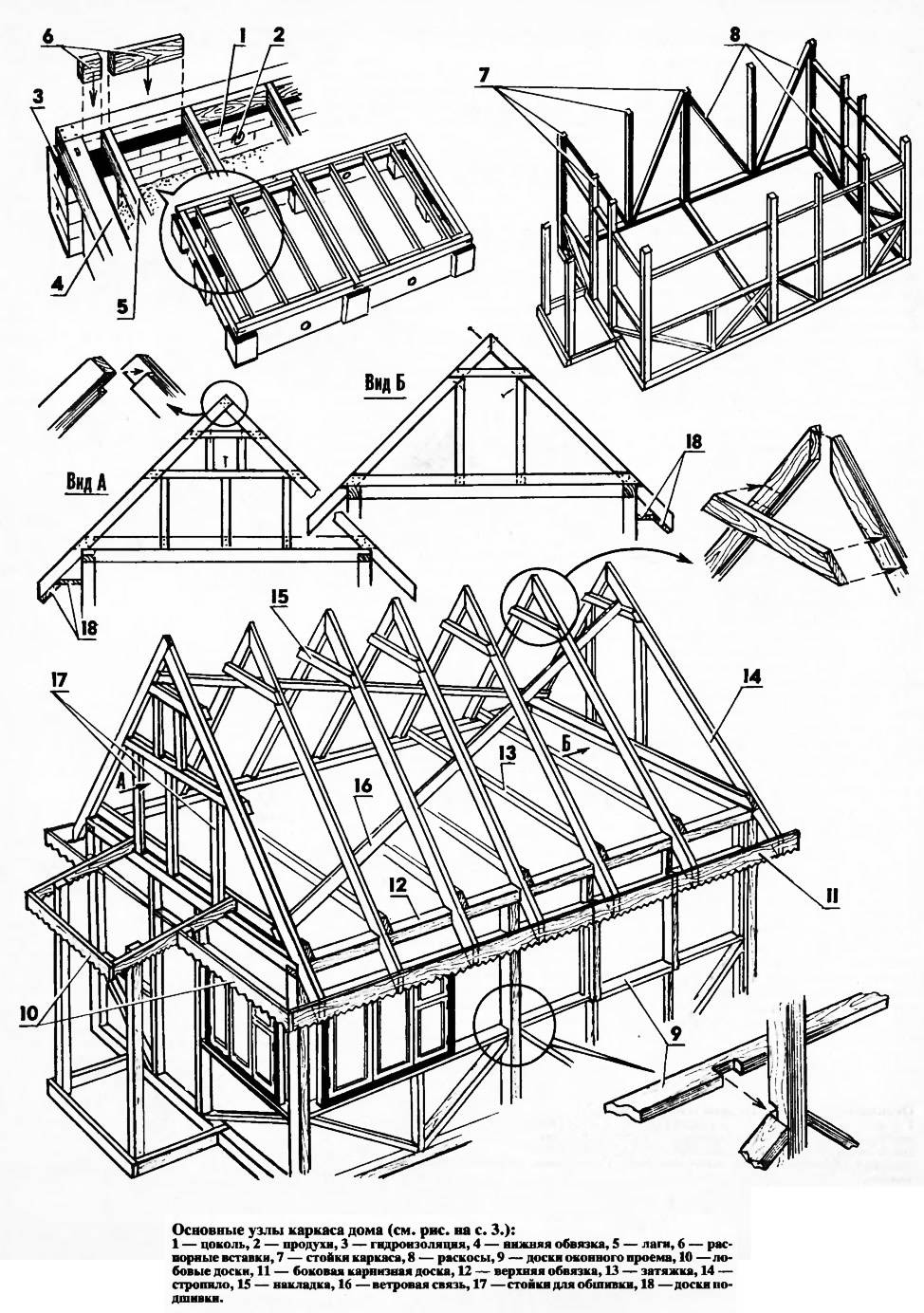

Основные узлы в каркасном доме
Краткий обзор основных узлов каркасного дома
Данный обзор содержит только основные элементы применяемые в каркасной технологии. На каждый дом делается отдельный проект КД и это является обязательным условием для строительства надежного дома. Иллюстрации приведенные далее отражают суть каркасного домостроения, но это далеко не все узлы и решения применяемые при строительстве, многие элементы не показаны для более простого восприятия.
1. Монтаж подкладочной доски на фундамент. Выполняется с применением гидроизоляции. Это основа к которой будет крепиться перекрытие. Подкладочная доска надежно крепится к фундаменту специальными анкерами.
2. По периметру подкладочной доски монтируется обвязка перекрытия.
3. Обязательный элемент в конструкции, это перекрывание обвязки и подкладочной доски. Данный узел дополнительно связывает элементы для большей надежности и улучшения теплоизоляции.

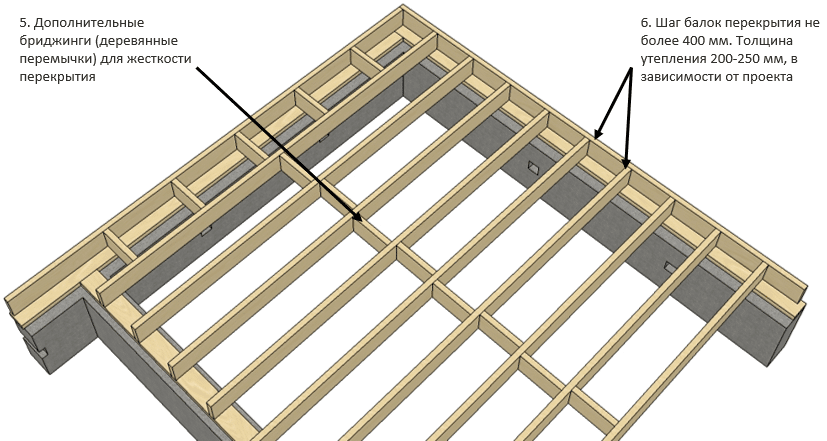

4. Далее монтируются балки перекрытия. Балки выполняются из сухой строганой доски 195*45 мм, с шагом не более 400 мм. Пол Вашего дома будет теплым и надежным, без зыбкости и скрипа. 5. Дополнительные бриджинги (деревянные перемычки) для жесткости перекрытия. 6. Шаг балок перекрытия не более 400 мм. Толщина утепления 200-250 мм, в зависимости от проекта.
7. На балки монтируется верхняя обвязка перекрытия. К ней будут крепиться стены будущего дома.
8. На перекрытие монтируются каркасные стены (далее в тексте статьи стены будут показаны отдельно с указанием обязательных элементов и узлов).
9. Стены надежно фиксируются на верхней обвязке перекрытия и между собой (через специальную угловую стойку)
10. На стены монтируется верхняя обвязка стен. Это специальные элементы, которые дополнительно распределяют нагрузку от вышестоящих стен или стропильных ферм.

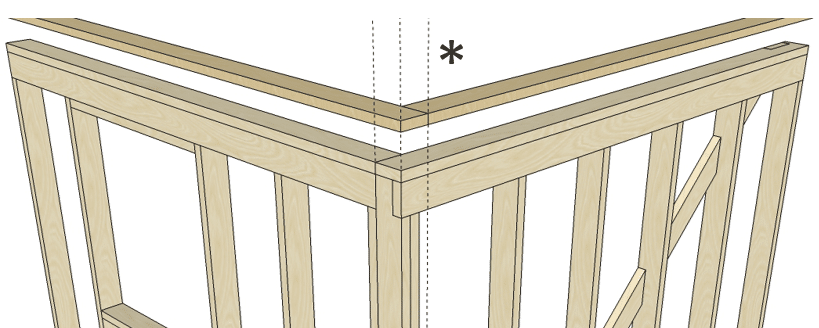

11. Верхняя и нижняя обвязки дополнительно перекрывают стык углов смежных стен, это делает конструкцию более жесткой и надежной. 12. На верхнюю обвязку стен монтируется перекрытие этажа. Схема монтажа и элементы соответствуют монтажу цокольного перекрытия.
13. Ни первое, ни второе перекрытие не утепляются до того, как дом не будет под крышей и не будет смонтирован фасад, стены тоже утепляются уже после того, как дом полностью защищен от атмосферных осадков, это гарантирует, что в утеплитель не попадет влага на этапе монтажа.
14. Далее на перекрытие монтируются стены второго этажа.
15. Для жесткости стены, в обвязку и в стойки врезаются диагональные связи (укосины). Для распределения нагрузки от верхнего перекрытия и вышестоящих стен под верхней обвязкой врезается дополнительный ригель (горизонтальная доска, под верхней обвязкой). Данный элемент равномерно передает нагрузку на все стойки каркасной стены
16. Диагональная связь (укосина). Монтируется под углом от 40 до 55 градусов. 17. Финский ригель.
18. Для распределения нагрузки от верхнего перекрытия и вышестоящих стен под верхней обвязкой врезается дополнительный ригель (горизонтальная доска) Данный элемент равномерно передает нагрузку на все стойки каркасной стены.
19. В данном случае финский ригель позволяет не делать двойные стойки под оконные проемы (если они шириной менее 1400 мм). Отсутствие парных стоек позволяет уменьшить теплопотери стены.
20. Утепление конструкций производится только когда дом защищен от атмосферной влаги. На данных изображениях показаны узлы утепления Перекрытия и угловых стен (теплый угол)
21. Утеплитель монтируется с перехлестом, для того чтобы исключить теплопотери через стыки. С нижней стороны цокольного перекрытия монтируется ветрозащитная мембрана с верхней стороны пароизоляция.
22. Правильно уложенный утеплитель плотно примыкает к конструкциям каркаса и исключает продувание и промерзание перекрытия. Утеплитель находится и непосредственно под обвязкой стены, соответственно теплопотери в этом месте будут исключены.
23. Как было показано в п. 22 утеплитель в перекрытии обязательно должен быть непосредственно под стеной.
24. Утепление стен в углах монтируется между стойками с небольшим распором (утеплитель шириной 600мм, расстояние между стойками 585мм. Это исключает проседание утеплителя и обеспечивает надежное примыкание утеплителя к стойкам каркаса.
25. Конструкция теплого угла в разрезе.
Пол каркасного дома
Пол каркасного дома состоит из лаг, перемычек и плит черного пола.
Как приколотить обвязку лаг второго этажа к двойной обвязке стены (справедливо и для первого этажа):

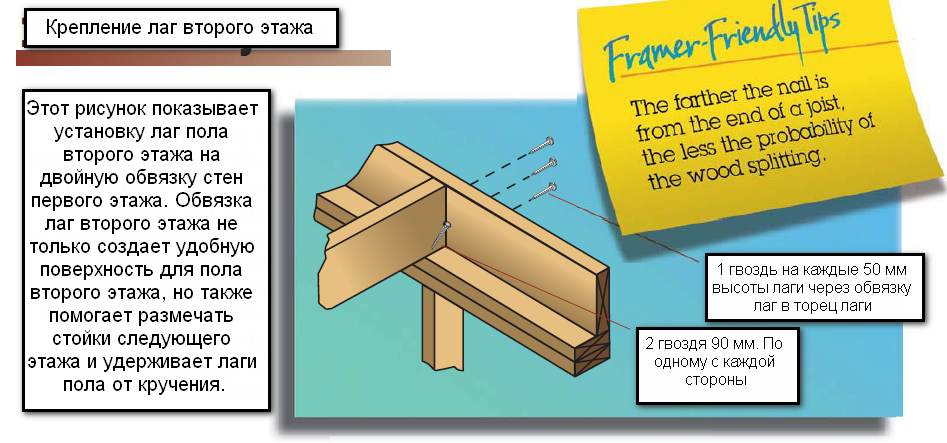

Крепление лаг второго этажа (справедливо и для первого этажа):
Бой гвоздей в лаги перекрытия через обвязку лаг (справедливо и для первого этажа, где вместо обвязке — лежень или обвязка свай):
Гвоздевое соединение лаг перекрытия на центральной несущей стене каркасника:
Сколько гвоздей нужно бить в перемычку лаг над центральной опорой:
Разметка плит черного пола
Черный пол и его крепление к лагам пола (справедливо и для обшивки стен плитным материалом):
Узлы верхней обвязки
Верхняя обвязка каркасного дома укладывается на вертикальные каркасные опоры после установки угловых стоек. Если периметр дома достаточно большой (больше 6 м), то кроме угловых столбов ставят также промежуточные – посреди стены. И только после – кладут верхнюю обвязку.
После укладывания верхнего ряда крепят временные укосины – через всю стену. Далее – крепят оставшиеся вертикальные стойки и укосины к ним. После чего временные укосины между верхней и нижней обвязкой снимают.
Удобней всего собирать стены каркасного дома в положении лежа, сколачивая между собой нижнюю обвязку, вертикальные стойки, ригель, укосины и верхнюю обвязку. И только после этого поднимать стены в вертикальное положение, где остается только скрепить между собой все стены дома. Для прочного соединения стен каркасного дома используется вторая верхняя обвязка, которая делается внахлест первой верхней обвязки.
Узлы двойной верхней.
При использовании двойной верхней обвязки можно обойтись без применения стальных уголков. При этом нет необходимости торцы досок частично срезать, выполняя соединение «в лапу». Потому что такие соединения с вырубкой части торца нарушают целостность доски и соответственно ее ослабляют.
Поверх второй верхней обвязки кладут балки межэтажного перекрытия. Балки укладывают на торец, расстояние между балками задают в зависимости от величины пролетов и скрепляют гвоздями.
Решение узлов в каркасном деревянном доме
Каркасные дома – здания достаточно комфортные и долговечные, разумеется, в случае, если их возведение производилось в соответствии с существующими правилами. Конструкция каркасного строения – это многочисленные узлы, основополагающие – базовые, и вспомогательные. Абсолютно любой из имеющихся узлов каркасного деревянного дома в ходе возведения непременно потребует к себе особенно пристального внимания: мелочей здесь быть просто не может. Ведь если выполнить закрепление и состыковку всех элементов такой конструкции неправильно, жить в здании будет не просто не комфортно, а очень опасно для вас и ваших близких. Однажды, от неправильно распределенной нагрузки, такой дом рискует просто-напросто «распасться» на части.
