Железный камин

Варианты

Вариаций агрегатов из кирпича довольно много. Они отличаются по сложности и функционалу. Самыми распространенными считаются такие виды: шведка, финка, русская и голландка. Также существуют модифицированные версии печей, которые названы в честь своих создателей.

Существуют печи, которые совершенно не имеют варочной плиты. Они представляют собой элементарную конструкцию стен с расположенными между ними каналами для отвода дыма, топками, очистительными и поддувальными камерами. Такие агрегаты используются для отопления. Другой вариант – камин-печь с отопительно-варочной поверхностью. Такие печи привлекают своей многофункциональностью. Они более сложные в проектировании и установке. Рассмотрим несколько интересных разновидностей каминов-печей из кирпича:

С открытой топкой

Камины с открытой топкой позволяют прогреть воздух в помещении за довольно короткий срок. Если же такая конструкция предусматривает варочную поверхность – готовить очень легко. Обладатели таких каминов-печей могут устанавливать мангалы прямо в доме и жарить барбекю в любое время года.

С воздушным отоплением

Самыми лучшими для отопления дома считаются камины с воздушным отоплением. В таких конструкциях используется чугунная топка. Система воздуховодов распространяется по всему дому и кожух в сочетании дают нужный результат – полный обогрев. Система работает так, что холодный воздух направляется прямиком в топку, нагревается и поднимается по трубам вверх.

С водяным отоплением

Камины с водяным контуром набирают популярность. Такая конструкция может предусматривать отопительно-варочную панель. Подключенная к отоплению печь имеет большое преимущество над своими собратьями – радует глаз, греет весь дом, дает возможность готовить. Такие конструкции часто используются для бани.

Какое топливо использовать?

В принципе, как таковой разновидности нет, хотя многие домочадцы все-таки отдают предпочтение классическому средству отопления – это дрова. А, вот здесь уже наступает некоторая специфика, виду использования какого-то определенного материала. К примеру, использовать лучше всего сухие полена и лучше, чтобы порода была осина. Она дает меньше копоти и гари, в отличие от той же сосны. Да и существует специальная таблица, по которой высчитывается теплоэффективность, той или иной породы дерева. Подобную таблицу с легкостью отыщете в интернете.

Таблица со средними значениями теплотворной способности на один складометр дров

Кроме того, можно использовать и специальные пеплеты, это более продвинутый способ топки. Они погружаются в камеры в нужном количестве, а силу и теплоотдачу в таком случае, может регулировать автоматика. Но, наиболее безопасней использовать газ, но, в таком случае, изготовить металлический камин собственноручно практически невозможно. Как видим, выбор материалов достаточно огромен.

Осиновые дрова

Многие зададутся вопросом, а как же уголь, ведь он также обладает не меньшим количество преимуществ, чем дрова. Однако тут нужно учитывать особенности каминов, все-таки это не полноценные котлы для твердотопливного топлива. При отоплении углем, температура вполне вероятно может подниматься до 1 200 градусов, что для обычных каминов недопустимо. Поэтому подбирая камин из жаропрочного железа в самом начале, хорошенько подумайте, каким видом топлива вы предполагаете в будущем пользоваться.

Что касается дров, газа, пеплетов, то для них можно изготовить топку самостоятельно. Для этого нужно обладать только специальными навыками и иметь малейшее представление об устройстве. В этом помогут схема и чертежи. Но, помните о пожарной безопасности. Требования, прилагаемые к ней достаточно высоки, и их необходимо придерживаться всегда

Да и особенности дымоходов, в таком случае играют не менее решающую роль, поэтому не забывайте обращать внимание и на этот момент

Изготовление дачной печи своими руками

Чтобы произвести сборку без задержек и трудностей, необходимо следующее.

Проект

Если требуется отапливать гараж или другие второстепенные помещения, то предпочтение отдаётся обыкновенной металлической печи.

Сделать её просто и нагревается аппарат довольно быстро. При этом агрегат не требует много топлива и относится к разновидности сравнительно экономичных самодельных обогревателей. Хозяину не придётся слишком часто тратиться на дрова, чтобы согреться.

Если требуется установить подобное сооружение внутри частного дома или дачи, лучшим выбором считается каминная печь. Она обладает меньшей степенью пожароопасности за счёт огнеупорной облицовки. Изделие способно быстро нагреваться и отапливать помещение. Для печи характерен эстетичный внешний вид, гармонично вписывающийся в интерьер.

Материалы

Необходимо выбрать сырьё для постройки. Как уже упоминалось выше, роль основного строительного материала играют металлические листы толщиной от 5 мм. Подобное условие выполняется, чтобы избежать прогара стенок во время работы печи.

Для обустройства фундамента потребуется цементный раствор и огнеупорный кирпич. Для ножек печи требуются уголки, выполненные из металла, толщина которых составляет не менее 8—10 мм.

Заготавливается труба для дымохода диаметром от 10 см и достаточной длины, чтобы обеспечить выход дымных масс за пределы помещения.

Перед дверцей топки делается специальная площадка, предназначенная для повышения пожарной безопасности. Для организации которой подготавливается металлический лист толщиной от 3 мм.

Качественные материалы позволят агрегату прослужить продолжительный срок и исправно отапливать помещение. При выборе металла предпочтение отдаётся наиболее толстым листам, так как печи свойственно быстро нагреваться.

Место для конструкции

Чтобы подготовить место для печи, как уже упоминалось выше, необходимо ограничить контакт нагревающихся элементов конструкции с деревянными деталями интерьера.

Для предотвращения случайного возгорания на месте расположения сооружения заливается небольшой фундамент, на который в будущем установится сама печь. Для постройки выбирается огнеупорный кирпич и качественный цемент.

Важно! Если правильно выполнить описанные предварительные процедуры, то печь получится сделать быстро и без затруднений и задержек

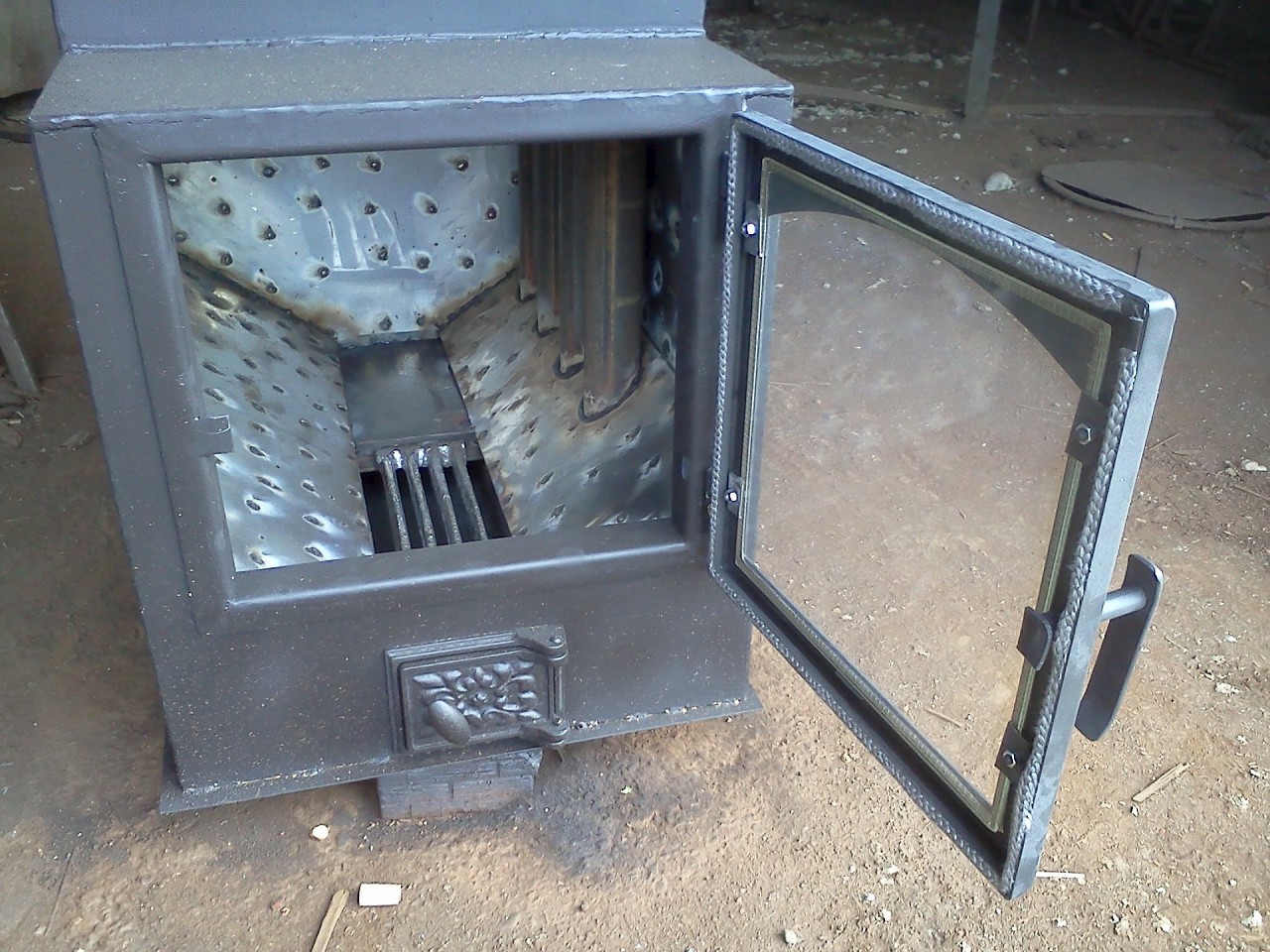

Процесс изготовления

Чтобы правильно применить заготовленные материалы, стоит придерживаться определённого алгоритма:

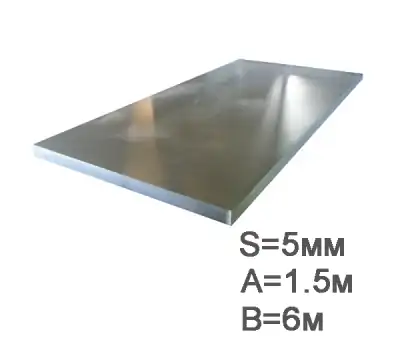

1. Взять четыре металлических листа толщиной не менее 8 мм и сварить вместе края, получается куб без дна и крышки.
2. Вырезать проём в одной из стенок. Предназначается для закладки дров, поэтому стоит сделать отверстие побольше.
3. Вмонтировать дверцы топки. Вырезать из металла такой же толщины.
4. Взять другой лист металла, к которому по углам приварить заблаговременно подготовленные стальные уголки толщиной не менее 10 мм, играющие роль ножек для установки конструкции.
5. Приварить дно к корпусу и организовать поддувало для контроля тяги печи в будущем.
6. Сделать крышку печи. Взять металлический лист такой же толщины. В нём вырезать отверстие, к которому будущем приварить трубу, служащую дымоходом.
7. Изготовить площадку перед топкой, выполняющую роль пожарной безопасности. Для этого взять менее тонкий стальной лист и прикрутить к полу под дверцей топки.
8. Произвести жаростойкую облицовку для повышения пожарной безопасности. Этот шаг выполняется по желанию, но его соблюдение понизит вероятность случайного пожара. Что полезным, если печь стоит внутри дачи или частного дома.

Совет. Выполнить описанный алгоритм довольно просто. Со сборкой справится человек, умеющий обращаться со сварочным аппаратом и желающий сэкономить, самостоятельно изготовив обогревающий агрегат, способный быстро отапливать помещение и расходующий небольшое количество древесного топлива.

На изготовление не уйдёт много времени. У человека, имеющего малый опыт в подобных делах, получится соорудить металлическую печь за несколько часов. В любом случае процедура занимает меньший отрезок времени, чем кладка каменного сооружения с большим количеством трудоёмких этапов.

Разновидности

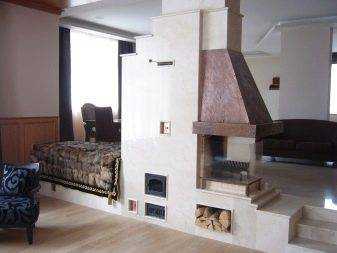

С лежанкой

Объемная форма такой печи подойдет не всем постройкам. Миниатюрный загородный домик будет слишком мал для полноценной отопительной системы. Зато в просторной комнате – будет смотреться гармонично. Печь и камин можно растапливать попеременно — совмещенный вариант это позволяет. С одной стороны, это уютное пространство, когда потрескивает камин, а с другой – полноценная печка.

Чаще всего печи с лежанкой – это дачные варианты установок. Зимой массивные печи отапливают дом полностью: тепло от наколенных стенок греет всю ночь. Отсюда и понимание того, почему она называется печью длительного горения. И если существует вариант установки в своем доме данной конструкции – им стоит воспользоваться.

Шведская печь

Еще одна конструкция совмещенной печи – это шведка. Она отличается компактностью и возможностью такого же попеременного использования. Если коснуться названия, то сразу становится понятно, что оно произошло от страны-производителя – Швеции. Сам же камин разогревается быстро, так как механизм с теплообменником имеет варочную панель. Шведская печь располагается между проходной комнатой и кухней – это позволяет быстро нагревать небольшое пространство. К минусам можно отнести легкое остывание, следовательно, невозможность удерживать тепло.

Пристенная печь

Печь, у которой одна сторона находится в стене, называется пристенной. Это вариант экономии пространства. Ее можно построить в маленьком коттедже для прогрева сразу двух комнат. Встроенные конструкции позволяют использовать ее по-разному – как печку, и как камин для эстетического отдыха. Она будет обогревать прилежащие комнаты за стенкой. Недостаток данного механизма – отсутствие варочной встройки.

Печь-барбекю

Обыкновенные уличные мангалы уходят в прошлое. Печку можно использовать для приготовления барбекю, и в таком случае она будет поделена либо на несколько отдельных плоскостей, и располагаться непосредственно на улице, либо будет встроена в стену дома, представляя собой единое целое с прилежащей беседкой.

Печь-барбекю относится к механизму, который будет использоваться попеременно как кухонный гарнитур, так и уличный камин. Устанавливают конструкцию либо на уличных беседках дачи, либо на кухне, которая выполнена в стиле хай-тек.

Мини-печи

Минимализм сейчас – это приземленность и прилегание к плоскостям. Выдержанный минималистический стиль – это отсутствие выступов.

Преимущества металлической конструкции

Железо в отличие от других материалов более податливое для литья, сваривания, деформации и прочих строительных приемов. Из-за этого его широко применяют для изготовления каминов или домашних печей. Теплоотдача в металлической печи выше, чем в каменной или керамической, почти 90%. Именно поэтому такое оборудование широко используется в быту и промышленности.

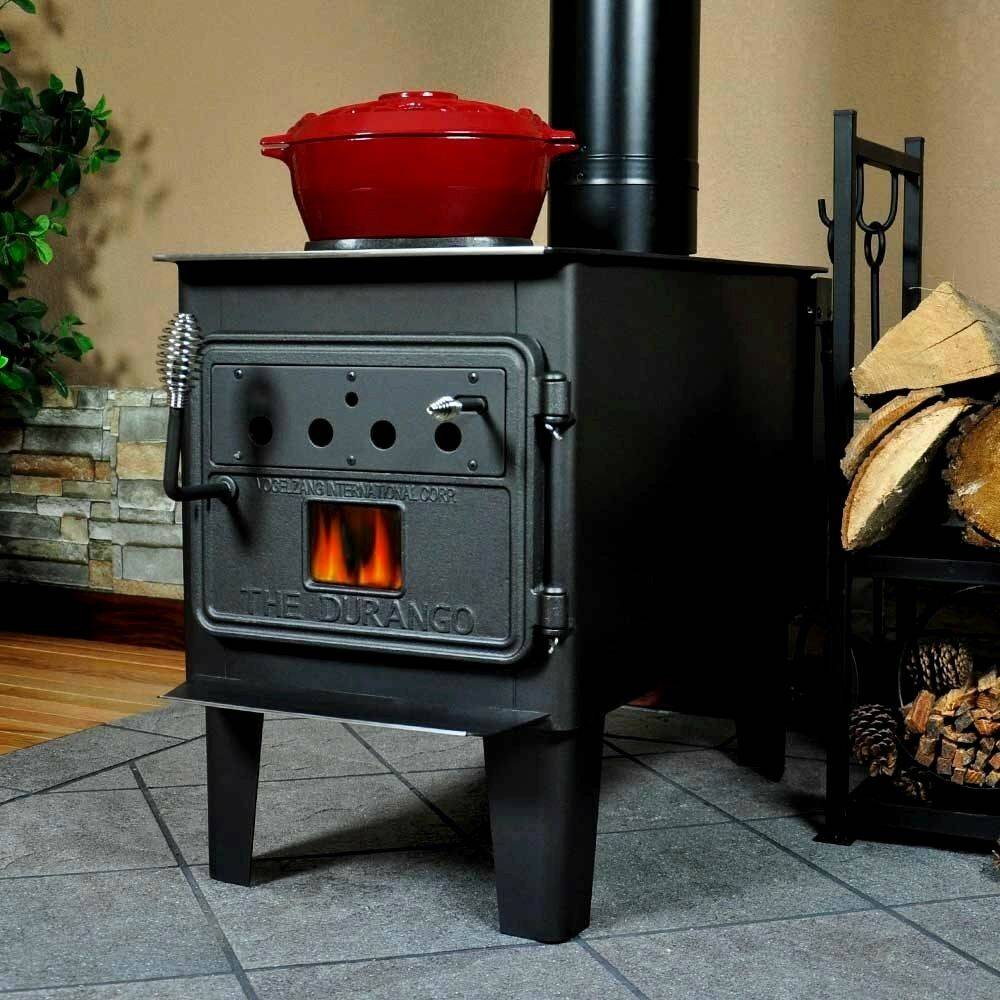

Металлическая печь в доме

Основные преимущества железной конструкции:

• простота в изготовлении и установке
• множество вариантов размеров, форм и конструкций
• невысокая стоимость готового изделия
• легкий монтаж дополнительных элементов – бака, духовки, варочной поверхности
• легкая транспортировка сваренной конструкции
• простой  демонтаж в случае замены
• высокий коэффициент полезного действия

Печь из металла — однородная конструкция, в отличие от кирпича, где используется смесь бетона, создающая пористые элементы. Железо не боится перепадов температуры, после долгого перерыва нет необходимости реставрировать печь или прочищать.

И еще один важный момент – это регистрация. Сертифицировать металлическую печь намного проще, как готовое изделие. Это дешевле и быстрее, чем получать разрешение МЧС на постройку керамической, каменной или другой печи.

Изготовление

Так уж водится, что даже при любой степени доступности разных моделей каминов в магазине нас интересует вопрос о том, как сделать камин из металла своими руками. Причем этот интерес побуждается не только желанием сэкономить. Здесь можно воплотить все свои представления о расположении, форме и отделке живого очага. После всех выполненных работ с негой погрузиться в мягкое кресло и чувством удовлетворенности слушать потрескивание дров в топке.

Каминная система с живым огнем

Прежде чем приступать конструировать металлический камин своими руками, необходимо ознакомиться с рядом аспектов, которые не только помогут повысить эффективность его работы, но и необходимы для обеспечения нужного уровня пожарной безопасности.

• Стенки корпуса камина во время горения дров сильно нагреваются. Кстати, этот факт следует учитывать при выборе комнаты для установки. Ни в коем случае нельзя этого делать в детских спальнях. Со всех сторон близко расположенные поверхности требуется изолировать, это касается стен и пола.
• Дымоход, обеспечивающий отвод продуктов сгорания, он должен быть выведен через крышу на улицу, поэтому несмотря на мобильность камина, следует хорошенько продумать место его дислокации.

Полезно знать: Печи и камины с водяным контуром для обогрева загородного дома или дачи

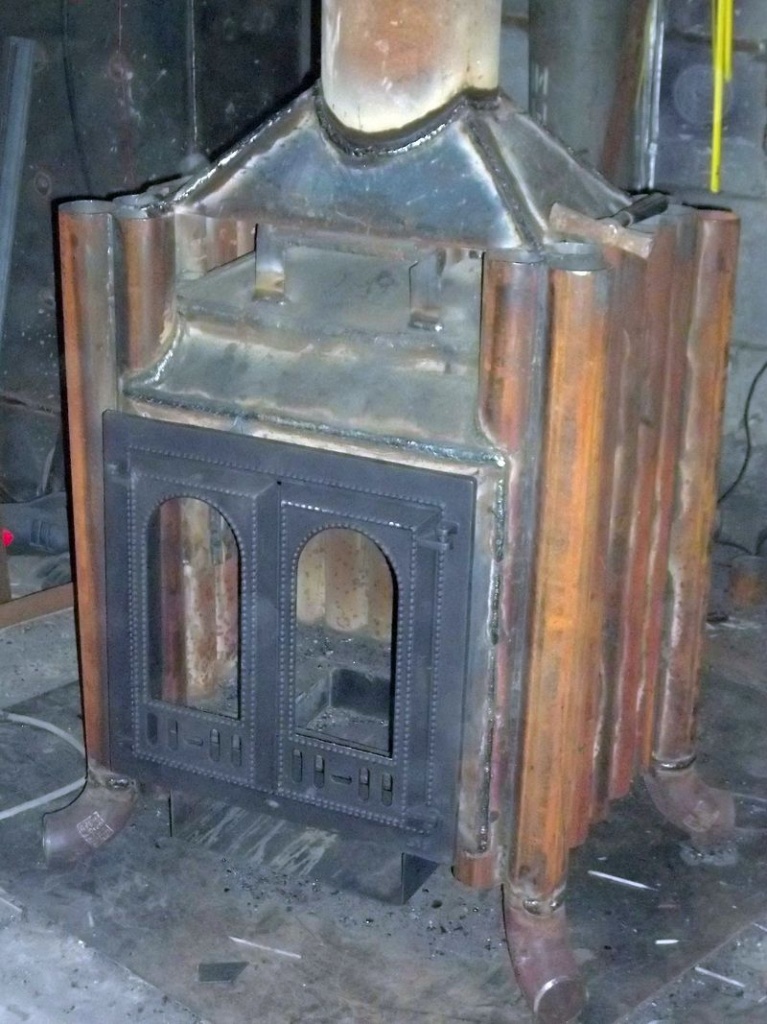

Самодельный камин можно сделать из любого материала: меди, железа, стали, чугуна. Как правило, железные камины по себестоимости обходятся дешевле, но по производительности уступают медным или чугунным. Металл для основной топки по своей толщине должен иметь показатели 3-5 мм. Подготовив нужное количество листов, а также уголки для изготовления каркаса, можно приступать к действию.

Схема с размерами для сборки каркаса

Чтобы легче было начать конструировать камин из металла своими руками, нужно заготовить необходимые чертежи, по которым будет осуществляться кроение листов и сборка. Существуют готовые проекты для разных типов каминов, но вы можете самостоятельно применить свои художественные способности. Тем более что особых требований к конструкции не предъявляется, поэтому моделирование и чертежи производятся с учетом нужных геометрических форм и размеров.

Начинать сборку необходимо с подставки для камина. Она выполняет двоякую функцию, с одной стороны, подставка изолирует топку от пола приличным расстоянием, а с другой – обеспечивает доступ холодного воздуха, который необходим для горения и является теплоносителем. Подставка будет представлять собой прямоугольную рамку, которую нужно сварить из уголков, и ножек, обеспечивающих возвышение над полом на 15-20 см. Получившаяся рамка зашивается листом железа.

Чертеж с размерами для будущего изделия

Корпус готовится из металлических листов в форме параллелепипеда. В верхней части производится отверстие для дымохода. С фасадной стороны к стенке привариваются петли, и устанавливается дверца. Все эти манипуляции требуют навыков работы со сварочным аппаратом. Если первоначальный внешний вид не обладает эстетикой, то не следует забывать про отделку поверхности, с помощью которой вы сможете завуалировать все изъяны.

Полезно знать: Какой газовый камин подобрать для квартиры, изучаем принцип работы системы на газу

Топка должна быть разделена на две части, но в качестве перегородки используется не глухая стенка, а задвижка, способная регулировать зазор между секциями.

1. Одна часть будет служить для непосредственного сгорания дров.
2. Вторая используется в качестве дымосборника перед его попаданием в дымоход.

Такое устройство топки позволит на некоторое время задержать тепло, чтобы его отвести через стенки корпуса. В нижней части топочной камеры устанавливается колосниковая решетка и выполняется зольник. Он должен быть достаточного размера, чтобы в нем могла скапливаться зола как минимум за один цикл работы камина.

Выбор металла

Технические характеристики будущего отопительного устройства во многом зависят от выбранного для него металла, что отражается на себестоимости работы и сложности ее выполнения.

Для создания агрегатов используют:

1. Суррогаты. К ним относятся, например, алюминиевые бидоны для молока. Но их использование нельзя назвать самым лучшим вариантом. Причина в том, что обеспечить высокий КПД может дожигание отработанных газов, во время которого температура достигает минимум 400 градусов, а при эксплуатации экологичной печки она поднимается до 600 градусов. Но при 660 градусах алюминий плавится. Это означает, что из бидона долговечная печь не получится.
2. Обычную конструкционную сталь. Характеризуется пределом прочности до 400 градусов (свыше 2-х часов) и 600 градусов (до 2-х часов). Для печей подходит исключительно толстая сталь – минимум 4 миллиметра. Но частое использование подобного агрегата невозможно, поскольку он всего за одну зиму прогорит.
3. Жаропрочную сталь. Из нее изготавливают заводские печи, задействуя спецсталь толщиной 1,5 — 3 миллиметра. Служат данные конструкции до 20 — 30 лет. Они компактны, имеют небольшой вес и высокий КПД. Заводские агрегаты обычно сертифицированы соответствующими службами, их можно монтировать в жилых постройках. Сверху у них бывают маломощные водогрейные регистры или варочные поверхности. Изготовить из жаропрочной стали своими руками металлическую печь вполне возможно, поскольку сборка отдельных моделей не нуждается в капитальной сварке, а соединения выполняют иначе, например, при помощи стальных заклепок. Примером такого прибора является изделие «Слобожанка».
4. Чугун. Железо с примесью углерода характеризуется незначительной величиной теплопроводности и тем самым хорошо удерживает тепло внутри печи. Прогревается чугунный агрегат быстро, а после протопки еще в течение 3 – 4 часов продолжает обеспечивать обогрев. Его используют для теплоснабжения помещений площадью до 60 «квадратов». Для изготовления печей подойдет чугун толщиной 6 –25 миллиметров. Более тонкий сплав отличается повышенной хрупкостью, а слишком толстый при первой же растопке может треснуть. По причине значительного веса чугунные печи нельзя устанавливать непосредственно на пол, а поэтому приходится обустраивать бетонную стяжку. Для этого разбирают пол и заливают бетонную площадку нужной высоты. Сделать печь из чугуна самостоятельно не получится, так как в кустарных условиях его невозможно обработать. Используют такие агрегаты для обогрева хозпомещений или теплиц.

Классификация печей

Существует множество классификаций, по которым делят металлические печи – тип материала, величина, способ установки, топливный материал и прочие. Рассмотрим основные виды конструкций.

Камерная печь

Камерная печь по своей сути – это и есть старая добрая «буржуйка». Точнее такая конструкция работает по этой же схеме, но имеет множество модификаций:

• Кроме основного отверстия было доработано поддувало, благодаря которому можно регулировать мощность плиты в зависимости от погоды или необходимой температуры.
• Модифицировали дымоход, сделав его трехметровой длины. Газы сразу попадают в дымоход, поэтому риски отравиться чадом равняются нулю. Температура газов около 100 градусов, поэтому конденсат полностью отсутствует.

Такая печь топится углем или дровами, коэффициент полезного действия – 70%. Не реже раза в год нужно прочищать дымоход от сажи. После длительного стояния также нужно провести чистку перед топкой.

Канальная  печь использовалась редко, так как КПД от нее не выше 60%. Дымовые газы распространяются по «каналу», постепенно прогревая тело печи, от которого потом и греется комната. Современные канальные печи так же, как и «буржуйки» усовершенствованы и имеют некоторые преимущества:

• КПД повысился почти до 80%, за счет чего увеличилась теплоотдача
• за счет того, что газы отдающие тепло генерируются в дожигателе,  конструкция может работать в нескольких режимах

За счет повышения КПД варочная поверхность разогревается до 300 градусов, что позволяет быстро приготовить еду или закипятить воду. За счет тяги чистить дымоход нужно не чаще 1 раза в 4 года. Для домашнего использования многие устанавливают именно канальную печь, так как современная конструкция в отличие от своих предков обладает многими преимуществами и не отстает от камерной печи по уровню КПД.

Колпаковая печь Кузнецова отличается тем, что в ней газы движутся за счет своей тяжести, а не из-за тяги, как в привычных конструкциях. Циркуляция газов происходит за счет колпака, в котором скапливаются легкие газы, а тяжелые располагаются внизу. Печь Кузнецова имеет следующие достоинства:

• коэффициент полезного действия – 85%
• простота в эксплуатации, отсутствие необходимости чистить каналы
• долгий срок эксплуатации
• многофункциональность – возможность топить помещение, готовить еду, греть воду в дополнительном баке

Печь длительного горения отличается тем, что топливо в ней не горит, а тлеет. Благодаря этому, разработчикам удалось увеличить время теплоотдачи до нескольких суток при одной загрузке дров или угля. В зависимости от предполагаемого топлива, конструкция будет немного отличаться. Например, дровяная печь может работать и на опилках и на углях, а вот угольная только на угле, а на дровах – нет. При загрузке углей печь может работать несколько недель. Такие конструкции часто используют для бань, которые необходимо топить постоянно.

Печи-калориферы

Буллер или булерьян – это распространенная модель печи-калорифера. В топку встраивается конвектор, который обеспечивает энергию движения потока горячего воздуха.

Печь-калорифер

Конструкция данного типа  имеет ряд особенностей:

• печь-калорифер – длительного горения и опиться исключительно дровами
• длительность горения при одной загрузке дров около 12 часов, что позволяет прогреть помещение полностью и поддерживать в  нем высокую температуру
• КПД буллера – около 60%

Печи-калориферы широко используются для производственных нужд, например обогрева питомников, оранжерей и т.д. Реже применяется для отопления частного дома. Такую конструкцию самостоятельно соорудить практически невозможно, так как основная особенность – это баланс воздуха. Если в расчетах сделать хоть малейшую неточность, тогда снижается КПД, а печь топит в буквальном смысле сажей. Поэтому калорифер лучше приобрести готовый, чем строить самому.

Печи-камины для дома

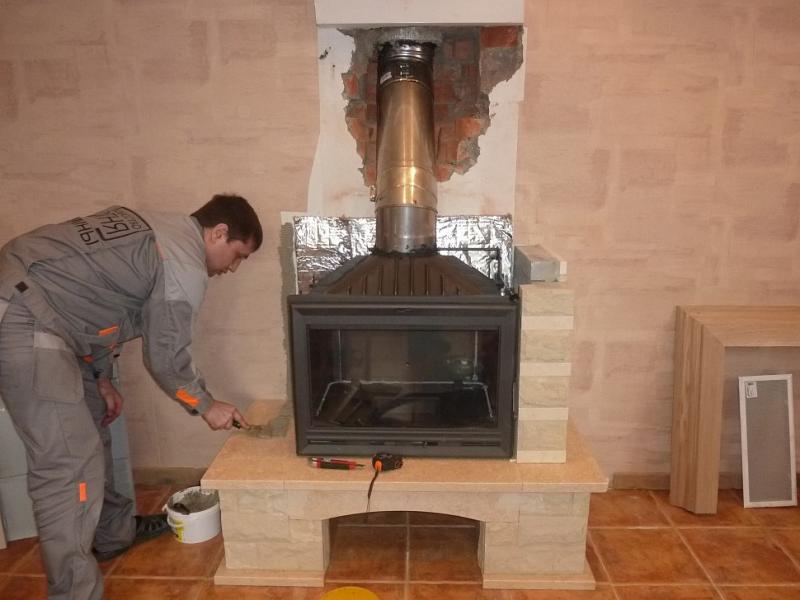

Камин давно стал предметом обожания во многих частных домах. Одни строят полноценные конструкции, которые используются для отопления, а другие – делают искусственные камины для дополнения общего дизайна. В камине преобладают эстетические характеристики, поэтому рекомендуется купить готовую топку или камин-кассету.

Это устройство, в котором сразу монтирован сборник для дыма и дожигатель. Таким образом, не придется дополнительно строить дымоход, что сохранит время, финансы и эстетику помещения. Специальные разрешения и сертификат МЧС для данной конструкции не нужен.

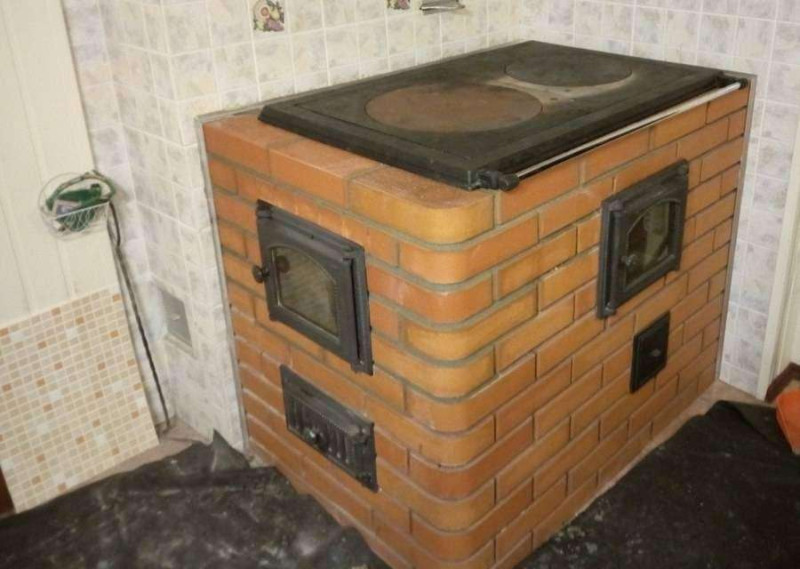

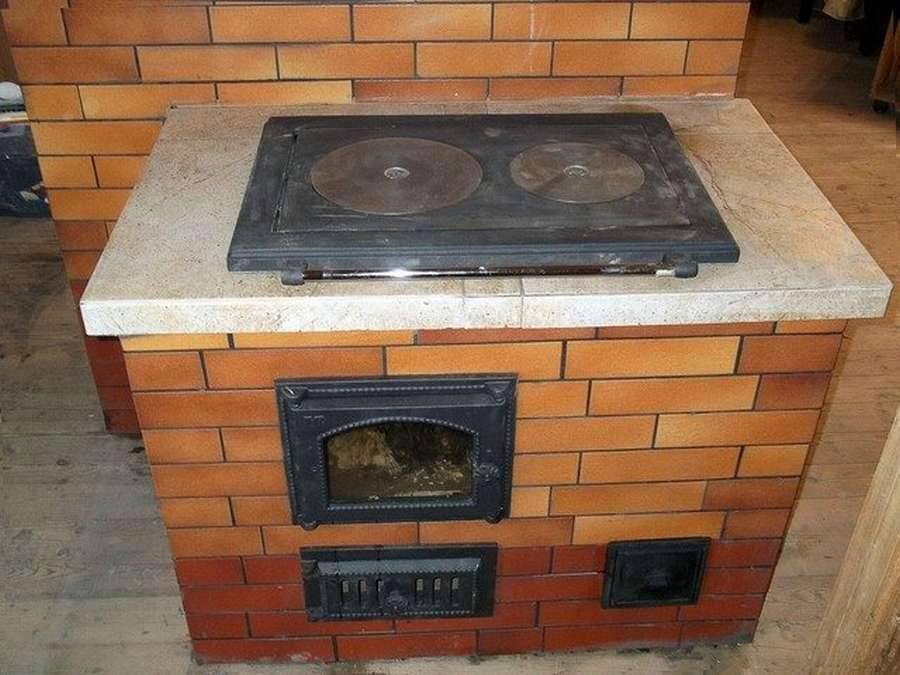

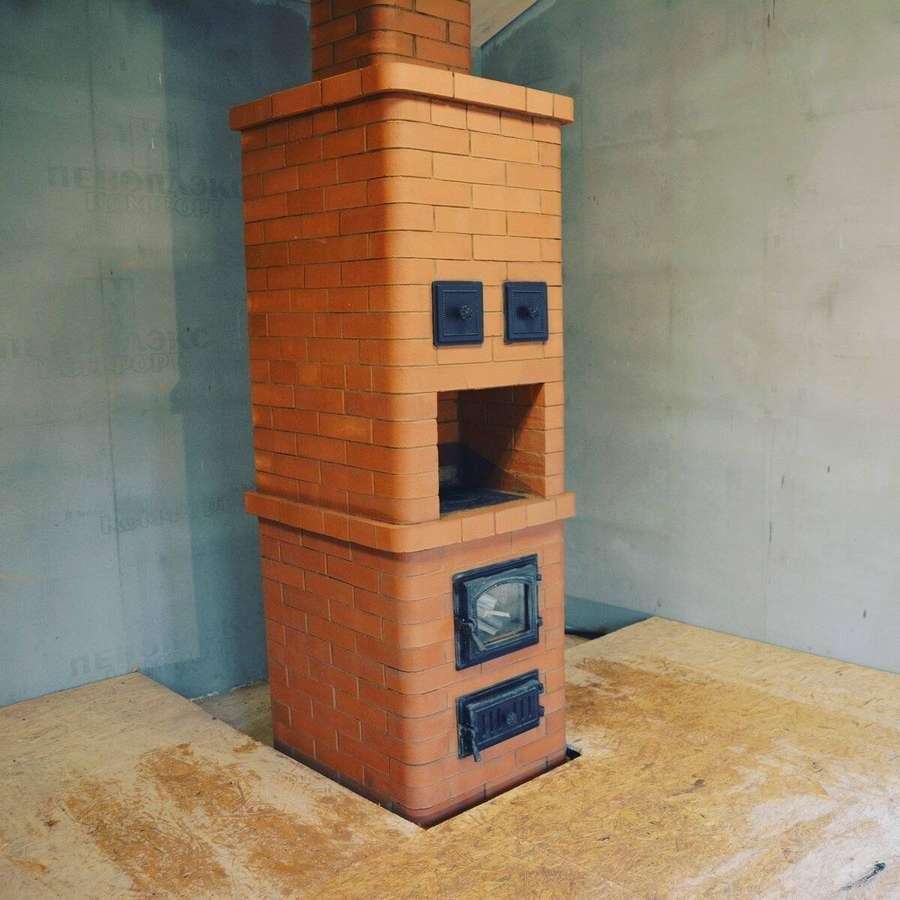

Кирпичные варочные печи для дачи и дома на дровах – 10 идей

Кирпичная печь хорошо сохраняет тепло и долго удерживает его, такой вариант печи достаточно экономичный и доступный. При такой особенности печи из кирпича, можно дополнить её варочной панелью. Варочная печь из кирпича позволит не только согреть дом, но и позволит приготовить различные блюда на плите. Самый доступный и практичный вариант отопления такой печи – это дрова. Ниже будут представлены 10 вариантов варочной печи из кирпича для дома и дачи.

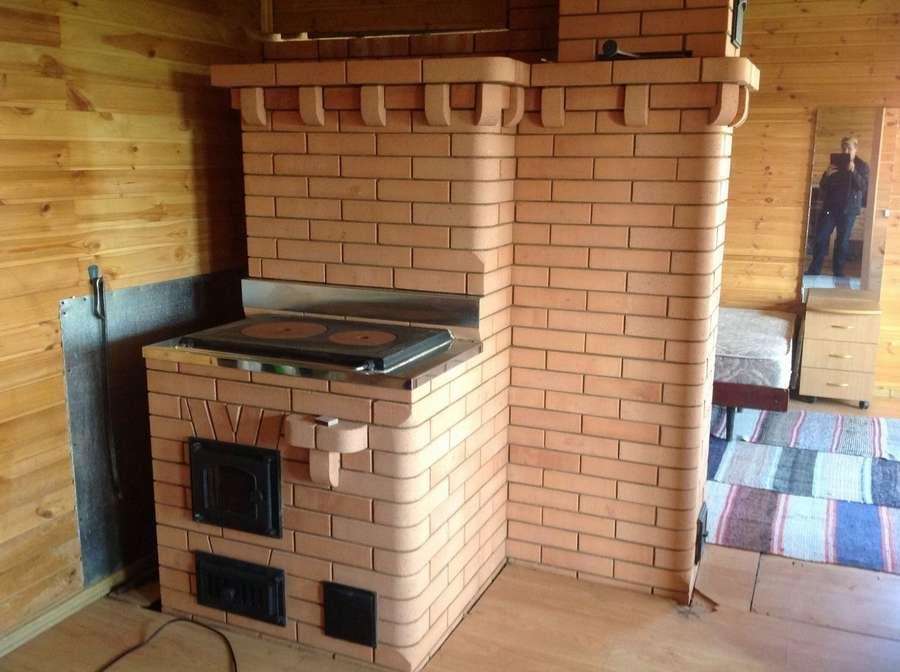

Плиты для печи бывают с открытыми и закрытыми и открытыми комфортами. Закрытые варианты конфорок более современные и меньше подвергаются различным повреждениям, ведь тэн находиться внутри.

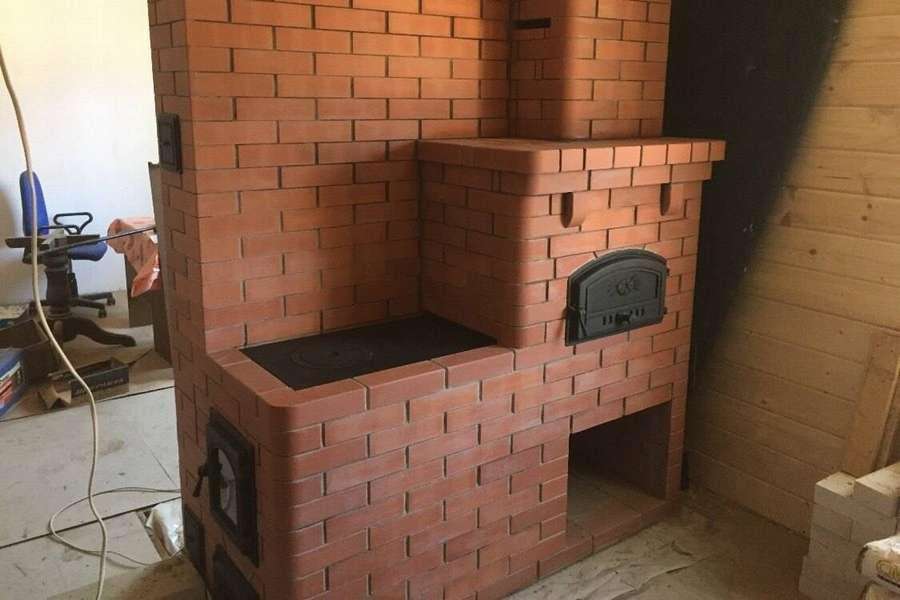

Варочная печь из кирпича для дачи обычно выглядит компактно и простенько. Ведь на дачи не очень много места и не всегда есть возможность потратиться на массивную печь.

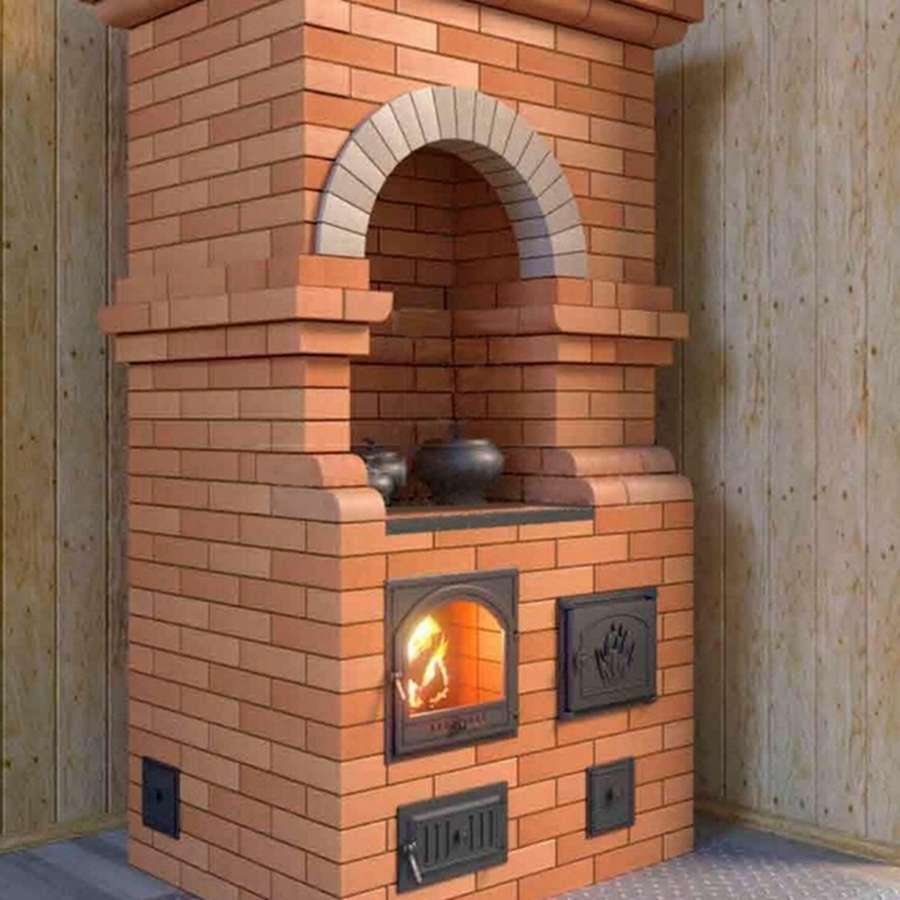

На печь под плитку можно установить огнеупорный материал, благодаря ему плиткой пользоваться будет безопасно. Тепло передаваемое через такой материал достаточное для полноценной работы плитки.

Плитку печи из кирпича можно утопить в конструкции, но такой плиткой стоит крайне аккуратно пользоваться.

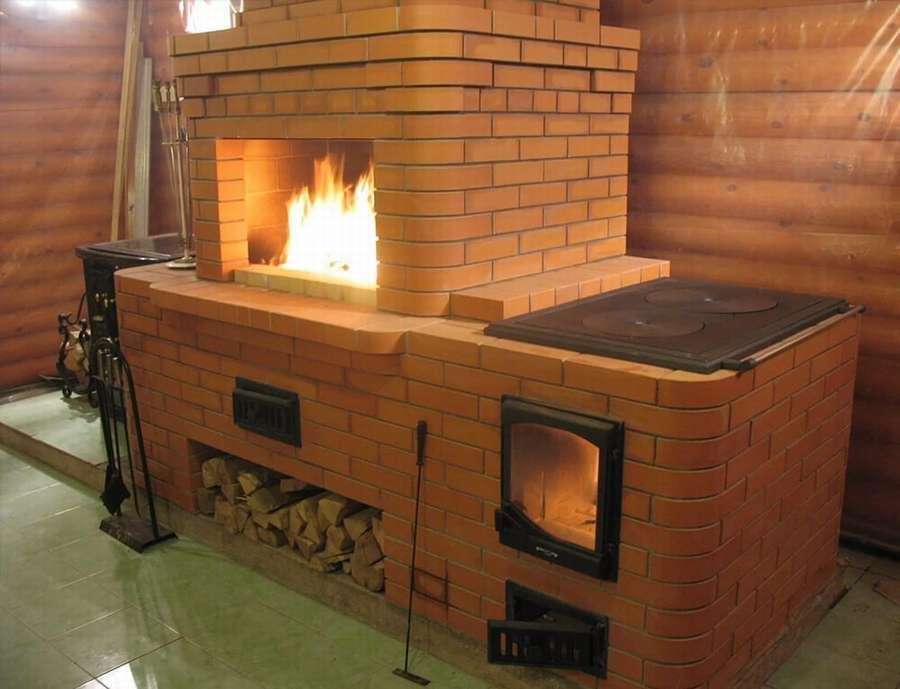

Для постоянной работы печи нужно ощутимое количество дров, поэтому снизу печи можно оставить место для дровяника. Так дрова будут храниться на безопасном расстоянии от топки.

Варочная печь из кирпича на дачи и дома обычно устанавливается в помещениях, где расположены деревянные стены. Для безопасности, между печкой и стеной должен оставаться определенный зазор.

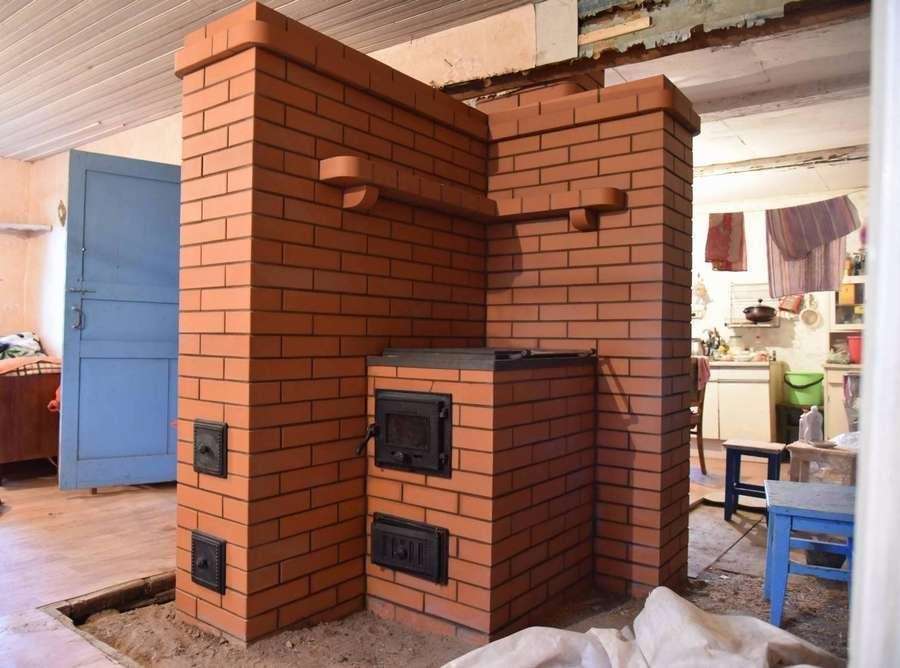

Если варочная  печь из кирпича планируется, как часть стены эту стену можно дополнить кирпичной кладкой. Также в местах соприкосновения покрыть огнеупорным кирпичом. Базальтовый кирпич является не только огнеупорным, но и декоративным.

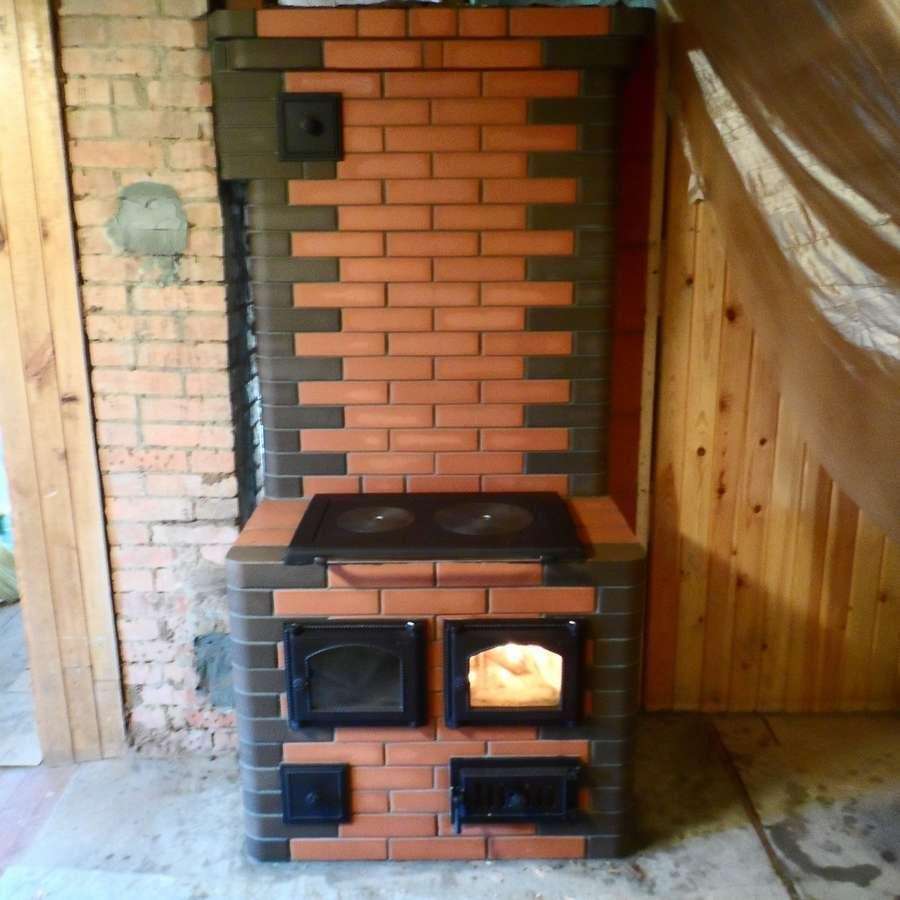

Плитка может быть установлена в центре варочной печи , получиться компактный вариант для безопасного использования. Печь голландка прямоугольной формы имеет хорошую эффективность благодаря свободному движению газов внутри конструкции.

Варочная плита может быть небольшой отдельной частью печи, это позволит разделить пространство для готовки пользоваться каждым сектором по необходимости.

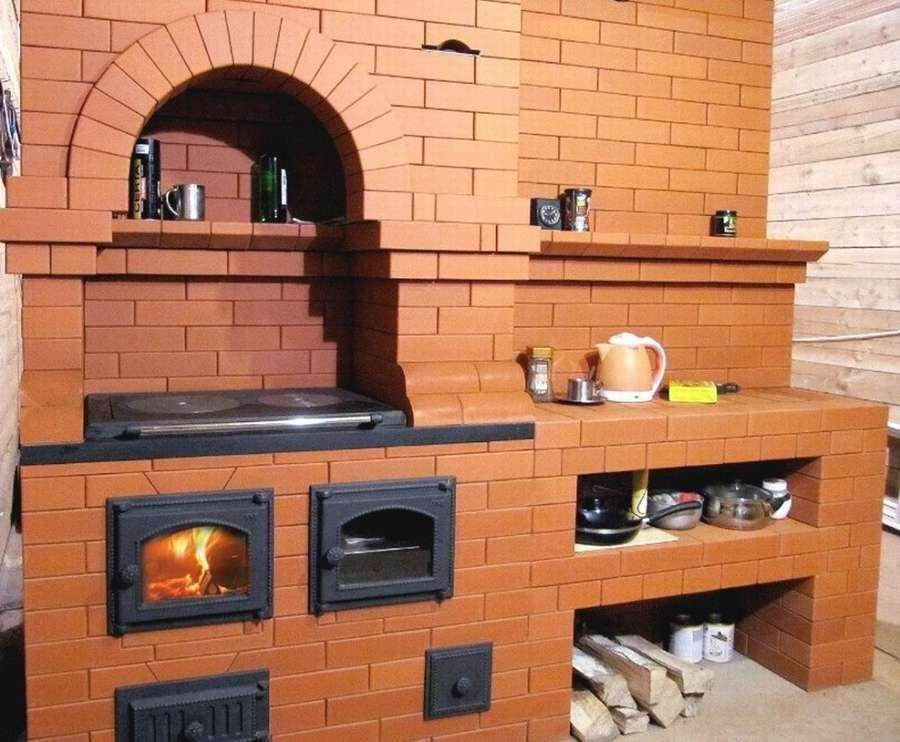

Сверху варочной плиты можно расположить полку для хранения различных принадлежностей, например, посуды.
