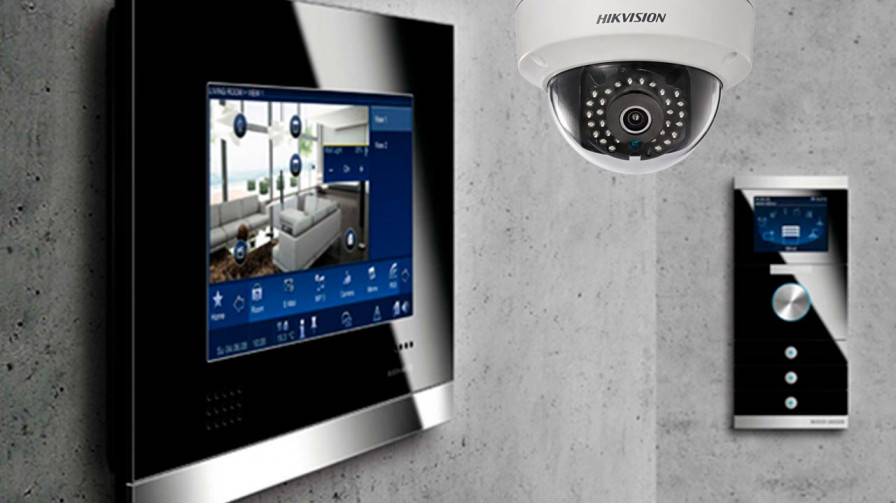

IP домофоны с видеонаблюдением
Подобными системами уже давно никого не удивишь. Продукция данного направления рассчитана непосредственно на потребителя, которому уже не интересны старые модели, да и функционал уже не устраивает. IP домофон с подключением камер расширяет границы, а точнее даже стирает их полностью. Ведь в данном случае нет привязки к дистанционному управлению, а соответственно, отслеживать происходящее вы можете, находясь за сотни и ладе тысячи километров от дома.
Принимать изображение можно через любые современные гаджеты и устройства: ноутбук, смартфон, планшет. Всего лишь нужно установить приложение, которое предоставляет производитель домофона с видеонаблюдением, и начать пользоваться.
Проблема выбора домофона с видеонаблюдением для частного дома с IP системой, заключается в определении потребности в аналоговом сигнале передачи данных или IP. Что касается аналоговых моделей, то на рынке представлен достаточно широкий выбор з разным набором функций.
Домофоны с IP системой, специалисты в данной области, советую приобретать тем, кто уже имеет настроенные сети, способные обеспечить дом разными функциями. Кроме того, IP-системы сейчас начинают занимать лидирующие позиции. Понятное дело, что стоят они немало, но и мультифункциональность однозначно радует.
На что обратить внимание при выборе домофона или видеодомофона
При выборе домофона стоит обратить внимание на следующие характеристики устройства:
- Тип подключения – проводной или беспроводной. Первый вариант лучше походит для установки в квартирах. Он позволяет обойтись без просверливания кабель-каналов в стенах – достаточно просто установить два модуля, приемник и передатчик. Но радиус их действия ограничен. Для частных домов лучше использовать проводные домофоны, которые обеспечивают устойчивую связь внутреннего и внешнего модулей независимо от погоды;
- Тип связи – голосовой или видеодомофон. Первый вариант обеспечивает самую элементарную защиту от несанкционированного проникновения. Второй – более надежную: можно не только услышать, но и разглядеть посетителя. Это необходимо, если в дом или офис часто звонят курьеры, доставщики и подобные специалисты;
- Наличие модуля GSM . Позволяет отслеживать визитеров, даже если хозяев нет дома (или в офисе). В некоторых случаях вполне может быть полезно;
- Наличие записи и детектора движения . Эти две функции превращают домофон в полноценную охранную систему. Позволяют отследить визитеров, даже если хозяина нет дома – и внимательно рассмотреть их намерения;
- Тип – частный или многоквартирный . Первый предназначен для защиты одного жилища. Второй – для организации пропускного контроля в многоквартирном доме.
Стоит учесть, что многоквартирные домофоны обычно устанавливают представители управляющих компаний или других организаций, которые следят за состоянием дома.
Принцип работы и устройство видеодомофонов для квартиры
Вызывная панель
Все домофоны делятся на однопользовательские и многопользовательские устройства. Принцип действия основан на вызове нужного абонента с вызывной панели или автоматической идентификации вызывающего, распознавании посетителя, разблокировке электромагнитного замка или электрозащелки.
Вызывная панель
Панель идентифицирует посетителя несколькими способами:
- видеокамерой с инфракрасной подсветкой или без нее;
- микрофоном;
- динамиком;
- кнопкой набора абонента или цифровой панелью для многоабонентских моделей;
- считывателем электронного ключа или метки.
Индивидуальный код ключа зашит в памяти контроллера. При передаче со считывателя микроконтроллер сравнивает брелок с записанным. При положительном решении контроллер выдает сигнал на открытие замка двери.
Вызывная панель изготавливается в антивандальном исполнении — из толстого металла с защитой диафрагмы видеокамеры триплексом или ее углублении в корпус. Некоторые вызывные панели имеют порты для подключения дополнительных видеокамер.
При наличии дисплея будет отображаться последовательность набора цифр.
Внутренняя панель
Это устройство без антивандального корпуса внутри квартиры или дома с кнопками управления. Может иметь трубку или быть без нее, работать как голосовой интерком. Чаще люди предпочитают классический вид устройства с экраном и подключенной трубкой. Такое устройство позволяет общаться с посетителем без повышения голоса.
Внутренний блок состоит из средства передачи аудио и видеосигналов, кнопки разблокировки замков, набора кнопок управления панелью, динамика, микрофона.
Замки
Есть магнитные и электромеханические защелки. Открываются с вызывной панели ключом, меткой, изнутри квартиры — нажатием кнопки разблокировки, кнопкой с обратной стороны входной двери или калитки. При выборе домофона нужно выяснить, с какими замками он работает.
Электромеханическая защелка при отключении питания чаще всего остается закрытой. Если злоумышленник перережет провод питания, все равно не сможет проникнуть внутрь. Открыть ее можно как снаружи — ключом, так и изнутри — нажатием клавиши разблокировки. У внешнего замка есть слабости — обмерзание замочной скважины и примерзание запора защелки.
Электромагнитный замок открывается только с помощью команд исполнительных устройств. При исчезновении питания автоматически разблокируется. Поэтому используется в многоквартирных домах, чтобы при ЧО жильцы свободно вышли наружу. Это делает их уязвимыми, но таково требование пожарной безопасности для многоквартирных домов. В относительно теплом помещении не подвержен обмерзанию. При монтаже мощный электромагнит устанавливается на дверную раму, а пластина магнитопривода — на двери. Под действием электрического тока катушка электромагнита возбуждается и металлическая пластина притягивается. В обиходе используются электромагниты с усилием 150 — 400 кг. На входные двери устанавливаются модели 300 — 400 кг.
Блок сопряжения
Почти всегда идет отдельно. Необходим для подключения к системе контроля доступа подъезда. От типа СКУД меняется принцип работы блока.
Аналоговая координатно-матричная система адресации использует многожильный кабель. Разные группы отвечают за передачу единиц, десятков номера абонента. Блок сопряжения имеет гальваническую развязку. Для номера квартиры выбираются всего 2 провода, соединяющие абонентский прибор с вызывающим. При координатно-матричной системе для соединения 99 абонентов требуется не так много проводов — всего 20.
Цифровая система адресации подключается к СКУД подъезда. Для правильной работы выставляется перемычками номер квартиры.
Блок питания
От него запитываются домофонные системы. Жестких требований не выдвигается, кроме расположенных на открытом воздухе – их степень защиты IP67 или IP68. Вместо блоков питания для увеличения надежности работы объекты оборудуются источниками бесперебойного питания с аккумулятором. При кратковременном отключении электроэнергии СКУД переключится на питание от аккумулятора, что позволит успешно функционировать от десятков минут до нескольких часов — зависит от емкости аккумулятора.
Переговорное устройство
Переговорное устройство
Изготовленное в виде трубки ничем не отличается от стандартного телефонного аппарата. Его используют для связи абонента с посетителем. Так поддерживается визуальный и звуковой контакт.
Трубка состоит из микрофона с транзисторным усилителем, динамиком. Последний может исполнять роль зуммера. При нажатии кнопки разблокировки замка изменяется сопротивление телефонной линии. Оно является сигналом для микропроцессора к открытию.

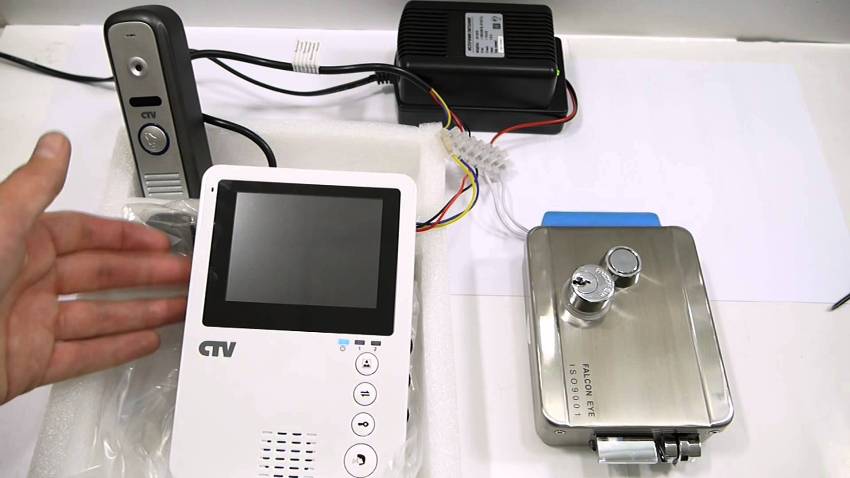

Схема подключения видеодомофона с электромеханическим замком
Решая самостоятельно подключить видеодомофон для частного дома с электромеханическим замком, нужно быть готовым потратить на это от 1 до 3 часов. Сколько именно времени уйдет на все необходимые работы, зависит от того, какой опыт имеется в работе этого типа, а также от типа устанавливаемого замка. Монтаж накладных механизмов производится довольно просто, а вот со встроенными придется постараться.
Стандартная схема подключения электромеханического замка с видеодомофоном
Самое распространенное решение – использование для этой цели Т-образного уголка, который служит соединяющим элементом между профилем и рамой. Для этого необходимо подготовить все инструменты и нанести соответствующую разметку, отметив места, где будут расположены крепления. Затем в отмеченных местах делают отверстия под винты соответствующего диаметра.
После этого следует монтаж отверстия, через которое будет прокладываться кабель, проходящий через дверь, и ведущий к внешней панели. Все эти же операции нужно повторить и с внешней части двери. После этого кабель проводится к монтажной коробке, внутри которой расположена кнопка вызова и считывающее устройство для ключа.
С помощью электромеханического замка не обязательно общаться с посетителем для того, чтобы впустить его в помещение
После этого остается лишь закрепить ответную часть устройства и произвести подключение всех элементов. На самом деле, произвести подключение вызывной панели к видеодомофону очень просто, если использовать в качестве проводки витую пару, поскольку изначально система имеет несколько пар скрученных между собой жил. Если необходимо подключить устройства между собой на большом расстоянии, то для этой цели используется комбинированный кабель, который способен одновременно передавать электрическое питание, а также аудио- и видеосигнал.

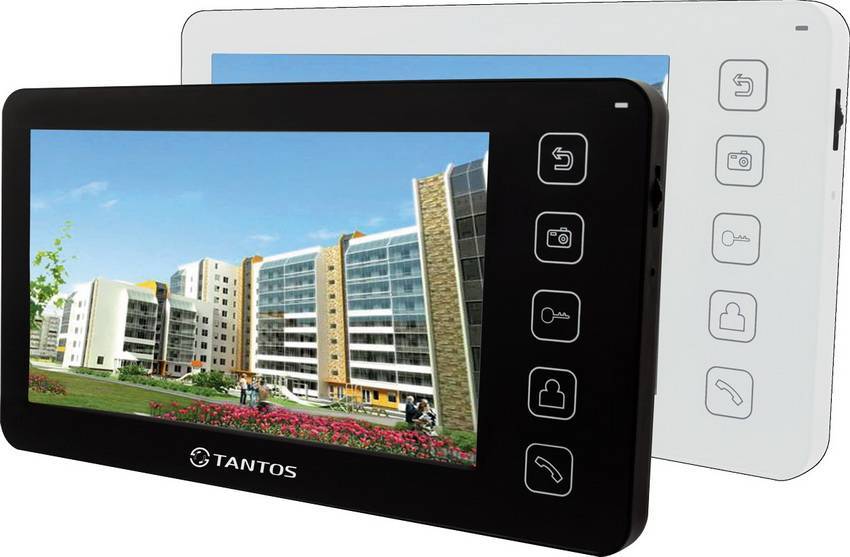

Видеодомофоны Tantos
Видеодомофоны марки Tantos считаются одними из наиболее популярных, благодаря следующим качествам:
- созданы по ультрасовременным технологиям;
- максимально просто устанавливаются, настраиваются и не имеют сложностей в эксплуатации;
- полное соответствие параметров цена- качество;
- оригинальный дизайн, позволяющий гармонично вписаться в интерьер.
Видеодомофоны марки Tantos представляют собой высокотехнологичные современные устройства
На современном рынке представлено несколько десятков моделей этой марки. Все они имеют цветной монитор с яркой LED подсветкой. Диагональ дисплея находится в пределах 4-9 дюймов. Модели с большей диагональю воспроизводят изображение, передаваемое камерой, в мельчайших подробностях. Вызывные панели цветных видеодомофонов имеют различный дизайн. Они оснащены видеокамерой, микрофоном и кнопкой вызова.
Марки этой фирмы можно классифицировать еще по одному принципу:
- с переговорной трубкой;
- без переговорной трубки.
Если рассмотреть модели первого вида, то можно сказать, что аудиосигнал намного четче и лучше, чем у представителей второго вида. Но видеодомофон без трубки более прогрессивны в своем устройстве. Во всех инструкциях четко указано, как подключить подъездный домофон к видеодомофону такой марки, поэтому такая процедура не составит труда. Для этого потребуется уже описанный выше блок сопряжения.
Необходимо обязательно выдержать 1,5-метровую дистанцию между вызываемой панелью и монитором. Иначе значительно увеличивается риск появления помех в виде фона и свиста.
Большинство устройств фирмы Tantos сделаны без переговорной трубки
Популярные и востребованные модели фирмы Tantos
Особо популярной моделью сейчас стал видеодомофон Tantos Amelie. Имея 7- дюймовый цветной экран, сенсорные кнопки управления, систему «свободные руки» он завоевал доверие покупателей. К нему можно подключить 2 вызывные панели, 2 аналоговые видеокамеры, передающие сигнал в формате PAL, а также еще 3 дополнительных видеодомофона.
Статья по теме:
В комплект входит сам видеодомофон, кронштейн для его крепежа, монтажные провода и другие аксессуары. Система в целом довольно проста в эксплуатации, доступна финансово и неоднократно подтвердила свое качество.
Kenwei KW-E705FC
Данную модель можно рассматривать как лучший видеодомофон для частного дома. Причина в возможности организации распределенной сети ответа на звонок. Система может включать до четырех мониторов внутри дома, пары вызывных панелей и пары камер на периметре.
Устройство оснащено большим цветным дисплеем 7 дюймов, управляется кнопками. Для общения с посетителем предлагается как функционал громкой связи, так и классическая переговорная трубка.
- система распределенных точек приема вызова;
- функционал регистратора;
- переговоры внутри дома между мониторами;
- переадресация и другие сценарии.
- минимальная базовая функциональность;
- для расширения возможностей нужно покупать дополнительные модули;
- вызывной панели нет в комплекте;
- не работает с картами памяти.
Kenwei KW-E705FC на Яндекс Маркете
Уровень безопасности
Домофоны контролирует попадание людей на определенный объект, поэтому они тесно связаны с открытием и закрытием ворот и дверей. При монтаже может происходить объединение нескольких замков сразу. Они электронные и могут быть двух типов: механического и магнитного, вторые более удобны в эксплуатации, они практически незаметны и отличаются бесшумной работой.
Принцип работы устройств основан на дистанционном открытии дверей: когда владелец жилья, в котором установлен домофон, отвечает на звонок по нему, он после опознания личности гостя нажимает специальную кнопку. Она передает сигнал на замок, и он открывает входную дверь.
Особенно удобно такое устройство в домах, где есть маленькие дети, ведь услышав звонок, мало кто из них интересуется, кто за дверью и сразу могут открыть ее. При наличии домофона они вначале разговаривают с посетителем, и если он им незнаком, то не впускают его. Лучше в таком случае не скупиться и купить домофон с видеорегистратором, чтобы затем просматривать, кто мог приходить в отсутствие взрослых и с кем общались дети.
Достоинства и недостатки видеодомофонов для квартиры
Современные видеодомофоны для квартир имеют массу плюсов и минусов. Все зависит выбора видеодомофона для квартиры.
Несомненными плюсами являются:
- Обеспечение безопасности дома и квартиры за счет визуального наблюдения за посетителем. Посмотрев в монитор, легко отсеять нежелательного гостя или пьяного соседа.
- Сохранение и использование видеозаписи.
- Использование в качестве интеркома в большой квартире.
Установка в квартиры проводных моделей требует прокладки километров кабелей. Это длительная и трудоемкая работа. Иногда квартирное устройство устанавливается не сразу, а через некоторое время, что усложняет коммутацию.
Высокий рейтинг домофонов для квартиры имеют беспроводные модели для исключения проблем неправильного соединения. Они легко настраиваются, но в плохую погоду искажают сигнал. Гроза, дождь, снегопад ухудшают прохождение сигнала вплоть до его пропадания. Для связи между квартирным устройством и вызывной панелью расстояние не должно превышать 100 м. Армированный материал стен дополнительно снижает дальность.
Домофон с видеонаблюдением: общая информация
В отличие от традиционного дверного глазка видеодомофон позволяет обеспечить более широкие возможности для владельца жилья. С помощью прибора можно не только поговорить с посетителем, но и увидеть его. Такое оборудование позволяет полностью контролировать ситуацию на территории, на которой находится домовладение, если на ней установлены камеры. В таких случаях организовывается пульт управления, где на мониторы выводится картинка и в случае подозрительных личностей, охранник или другое лицо, может своевременно принять меры по их задержанию.
Модель видеодомофона стандартной комплектации включает:
- блоки вызовы и коммуникации;
- монитор;
- дверной доводчик, электромагнитный замок;
- кнопки разблокировки двери (находятся на выходе).
Лучший домофон для частного дома
Slinex SL-10IP
Рейтинг: 4.9
Многофункциональный видеодомофон для частного дома, на основе которого можно построить полноценную охранную систему. К нему можно подключить до четырех внешних устройств – двух вызывных панелей (с камерой, кнопкой и замковым механизмом) и двух дополнительных видеокамер. Устройства работают в синхронном режиме – можно просматривать видео с четырех сенсоров.
Функция видеорегистратора также присутствует. Запись фото и роликов производится на отдельно устанавливаемую карту памяти MicroSD.
Внутренний монитор может подключаться к Wi-Fi. Это обеспечивает удаленный контроль и просмотр событий. Имеются и специальные мобильные приложения для получения Push-уведомлений о визитерах.
Самые популярные системы видеонаблюдения
Подготовленные комплекты Camerakit рассчитаны с учетом особенностей охраняемых объектов разного уровня. Популярные решения могут вести наблюдение как внутри помещений, так и на прилегающей территории.
Для квартиры
Ps-Link KIT AG8202-4G – две поворотные камеры 2 Мп с удаленным доступом через сети GSM любого оператора. Есть поддержка аудиосвязи, ночная подсветка, функции WDR, 3DNR, Onvif, детекция движения.
Ps-Link KIT-A9201HD – купольная AHD камера 2 Мп подключена к регистратору с поворотным экраном диагональю 10 дюймов. Есть ночная подсветка, запись по движению, режим тревоги, удаленный доступ по сети. Дополнительно предусмотрено подключение до 3-х камер. В зависимости от места их размещения открывается возможность использования системы видеонаблюдения для контроля за общим коридором, лестничной площадкой, парковочным местом.
Ps-Link KIT-A502HD – две аналоговые камеры для помещений с разрешением 5 Мп и ночной подсветкой. Регистратор поддерживает удаленный доступ, аппаратную детекцию движения, возможно расширение системы видеонаблюдения до 4-х камер (AHD).
Для загородного дома
Ps-Link WXD203 – комплект из трех камер с разрешением 2 Мп, ночной подсветкой и настройкой уведомлений при движении в картинке. Архив пишется прямо в камере на micro SD, соединение по сети WI-FI (или кабель витая пара) дает удаленный доступ со смартфона или ПК.
Ps-Link C2WPM5X– поворотная PTZ камера 3 Мп с настенным креплением и передачей данных по мобильной сети. Есть ИК-подсветка и LED прожектор, программный детектор движения, режим оповещения. Реализована функция двусторонней аудиосвязи. Оборудование устойчиво к низким температурам (до -30 °C), Класс пыле- влагозащиты – IP66.
Ps-Link GBD10 – автономная система видеонаблюдения с удаленным доступом по мобильным сетям 3G/4G. PTZ камера с разрешением 1.0 Мп дополнительно поддерживает двустороннюю аудиосвязь, оборудована ИК-подсветкой и фильтром, программной детекцией движения в картинке.
Для офиса
Ps-Link KIT-A204IPM-POE – 4 купольные камеры FullHD и столько же активных микрофонов позволяют полностью контролировать ситуацию на объекте. Регистратор поддерживает подключение к сети и удаленное управление. При записи архива на жесткий диск видео сохраняется со звуковой дорожкой.
Ps-Link KIT-A508IP-POE – внутренние купольные камеры с разрешением 5 Мп и регистратор с подключением к интернету позволяют контролировать ситуацию в режиме реального времени. Есть ИК-подсветка (20 м), аппаратный детектор движения.
Ps-Link G90C – удобное и быстрое решение с поддержкой беспроводного подключения. Крепится на любую поверхность с помощью кронштейна, или может быть просто установлена на шкаф (стол). Поворотная камера оборудована ночной подсветкой, есть встроенный микрофон и динамик. Такая оснащенность позволит полностью контролировать ситуацию в свое отсутствие.
Если среди предложенных вариантов вы не нашли подходящих решений, обратитесь за консультацией к сотрудникам Camerakit. Они помогут скомпоновать индивидуальный комплект эффективной системы видеонаблюдения в соответствии с учетом выделенного бюджета и всех особенностей вашего объекта.
Как правильно подключить видеодомофон
Каким кабелем подключить видеодомофон? Для подключения видеодомофонов рекомендуется использовать комбинированный коаксиальный кабель с волновым сопротивлением 75 Ом, например, КВК 2х0,75. Использование коаксиального кабеля позволяет исключить помехи и искажения видео и аудиосигналов. А вот подключать через UTP/FTP, КСПВ или аналогичный кабель большинство производителей не рекомендует, т к это может привезти или к помехам на изображении, или к проблемам со звуком (замиранию разговора или уменьшению громкости). Точнее подключать можно, но только на небольших, до 10 метров, расстояниях. Хороший КВК 2х0.75 можно без проблем использовать для подключения на 80 – 100 метрах. Что делать, если витая пара уже прокинута? Можно попробовать подключить вызывную панель к видеодомофону по следующей схеме:
Если объединяется два монитора для работы в интеркоме, то схема будет выглядеть следующим образом:
Если же это не поможет и будут наблюдаться проблемы со звуком, то можно попробовать установить керамический конденсатор на 0,1 – 0,5 мкФ со стороны вызывной панели, между аудио и GND проводом.
Для подключения замка можно использовать ШВВП или аналогичный кабель, сечение которого подбирается исходя из расстояния, тока потребления замка и напряжения, которое выдает источник питания. Для электромеханических можно использовать БП-1А-2, который имеет дополнительный импульсный выход с повышенным напряжением, тем самым компенсирует его падение на больших расстояниях.
Ниже приведены две схемы подключения видеодомофона – с электромеханическим и с электромагнитным замком. Для подключения электромагнитного замка требуется использовать контроллер (в большинстве случаев, хотя некоторые вызывные панели могут управлять и магнитным замком). Еще один, очень важный момент – как подключить провода видеодомофона и вызывной панели. Подключение вызывной панели к видеодомофону производится согласно назначению проводов (т е аудио к аудио, видео к видео и т д), а не их расцветке, т к у монитора белый может быть видео, а у вызывной панели – аудио.

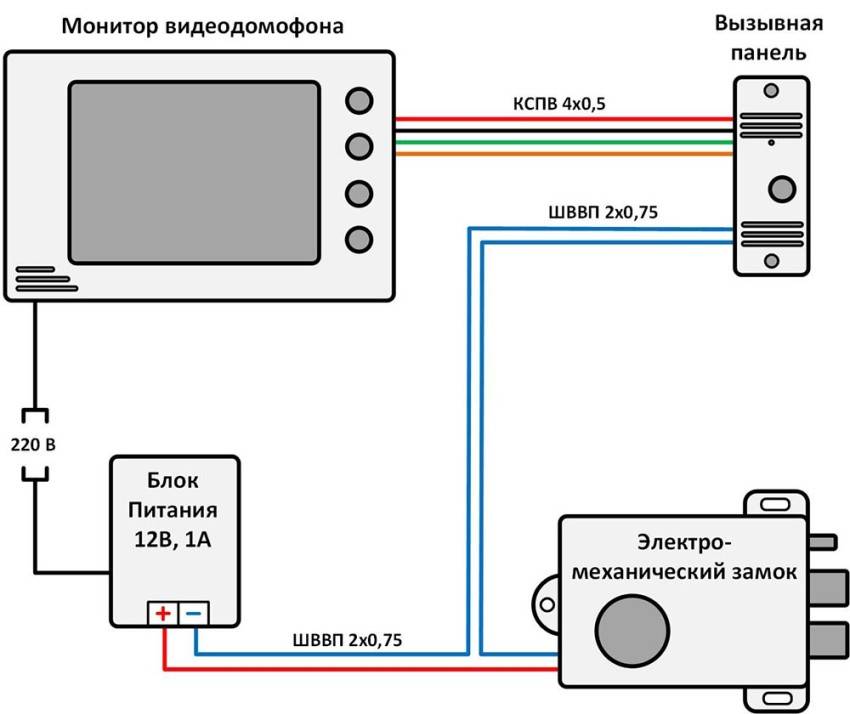

Схема подключения видеодомофона с электромеханическим замком:
Схема подключения видеодомофона с электромагнитным замком:
Falcon Eye FE-70I
Данная модель — лучший видеодомофон для квартиры в многоквартирном доме. Изделие совместимо с интерфейсом подключения по четырехпроводной шине с одной из самых распространенных СКУД Vizit. Falcon Eye FE-70I легко интегрируется в уже существующую систему дома с минимальными вмешательствами.
Модель отличается интуитивно понятным интерфейсом. Предлагается подключение сразу четырех видеокамер и двух вызывных панелей. Поддерживается функционал интеркома и многое другое. Можно записывать видео, фото, аудио сообщения на карту памяти. Поддерживается запись по определению движения.
- полная совместимость с отечественной СКУД;
- 4 канала камер;
- работа в режиме видеорегистратора;
- огромный перечень поддерживаемых вызывных панелей.
- пишет только на карту памяти, своей нет;
- поставляется без вызывной панели;
- только режим громкой связи;
- ограниченный набор форматов записи видео, графики, звука.
Falcon Eye FE-70I на Яндекс Маркете
Разновидности
Видов видеодомофонов очень много. Они классифицируются по нескольким признакам. Рассмотрим каждый из них.
По числу абонентов
Малоабонентные предназначены для установки в домах, коттеджах и для контроля различных объектов частной собственности. Эти устройства рассчитаны на одного пользователя. Конструктивное отличие малоабонентных приборов заключается в отсутствии панели с цифрами для набора номера квартиры на внешнем блоке. Некоторые виды индивидуальных видеодомофонов обладают возможностью дополнительного подключения нескольких вызывных панелей, которые устанавливаются на разные двери.
Многоабонентные предназначены для обеспечения безопасности в многоквартирных домах. В отличие от малоабонентных, они имеют панель с кнопками для набора визитером номера квартиры. Приборы бывают двух типов.
- Цифровые. Они подразумевают подключение всех квартир посредством двухпроводной линии, причем их номер устанавливается при помощи перемычек на блоке. Цифровые видеодомофоны несовершенны и имеют свои недостатки. К главному из них относят отключение от связи всех подключенных квартир в случае короткого замыкания.
- Аналоговые (координатные). Подсоединение аналоговых видеодомофонов подразумевает прокладку проводов от каждой квартиры к общему коммутатору.
Помимо этого, есть беспроводные модели. Они предназначены для использования там, где нет возможности протянуть кабель. В таких устройствах передача видео- и аудиосигнала осуществляется через радиосигнал. Для питания устройств используются встроенные аккумуляторы, обладающие возможностью длительного функционирования без подзарядки. Главной отличительной чертой беспроводного видеодомофона от проводного является наличие антенны.
Для беспроводных устройств не требуется прокладки кабелей, благодаря чему изображение с внешней панели можно выводить на дисплей смартфона, экран монитора или телевизора.
По типу замков
Видеодомофоны подразделяются на две разновидности в соответствии с типом используемых замков.
- С электромагнитным замком. Он будет разблокирован при поступлении сигнала от вызывной кнопки или при прикосновении ключом. Если электричество будет отключено, дверь автоматически разблокируется. Из-за такой особенности необходимо предусматривать резервный источник питания.
- С электромеханическим замком. Устройства с электромеханическим замком надежнее. Такая система представляет собой обычный механический замок, имеющий электропривод для автоматического дистанционного открывания двери.
Черно-белые и цветные
Здесь все понятно и просто. В зависимости от модели на дисплей устройства показывает либо цветную, либо черно-белую картинку. И тот и другой вид приборов обладает определенными преимуществами и недостатками. Плюсы черно-белого заключаются в его дешевизне. Цветные аналоги могут стоить в несколько раз дороже. К еще одному достоинству относят превосходство качества черно-белой картинки над качеством цветной при плохой освещенности или в условиях ее полного отсутствия.
Преимущества цветных видеодомофонов очевидны. К ним относят высокое качество изображения с четкой цветопередачей при хорошем уровне освещения, например, в солнечный день. Цветные модели отличаются стильным дизайном и имеют более широкий экран в отличие от черно-белых «собратьев».

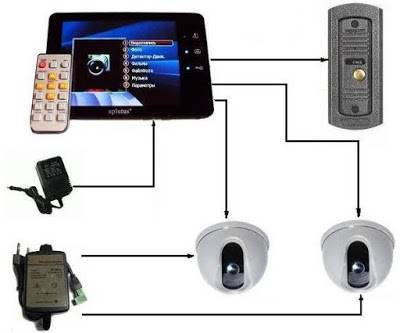

Выбор дополнительной видеокамеры
Монитор, находящийся на устройстве внутри дома, может принимать сигналы сразу с 4 камер. В стандартном наборе к прибору идет только одна камера, подключение остальных относится к дополнительным функциям, чем больше видеоточек, тем лучше просматривается территория.
Существует несколько вариантов видеодомофонов: 2+2; 2; 2+1; 2; 3 и 4 видеоканала. В зависимости от этого определяется количество вызывных панелей, которые могут быть подключены к прибору
Это особенно важно, когда возникает необходимость контролировать не только входную дверь, но и остальные выходы или же лестничную клетку
