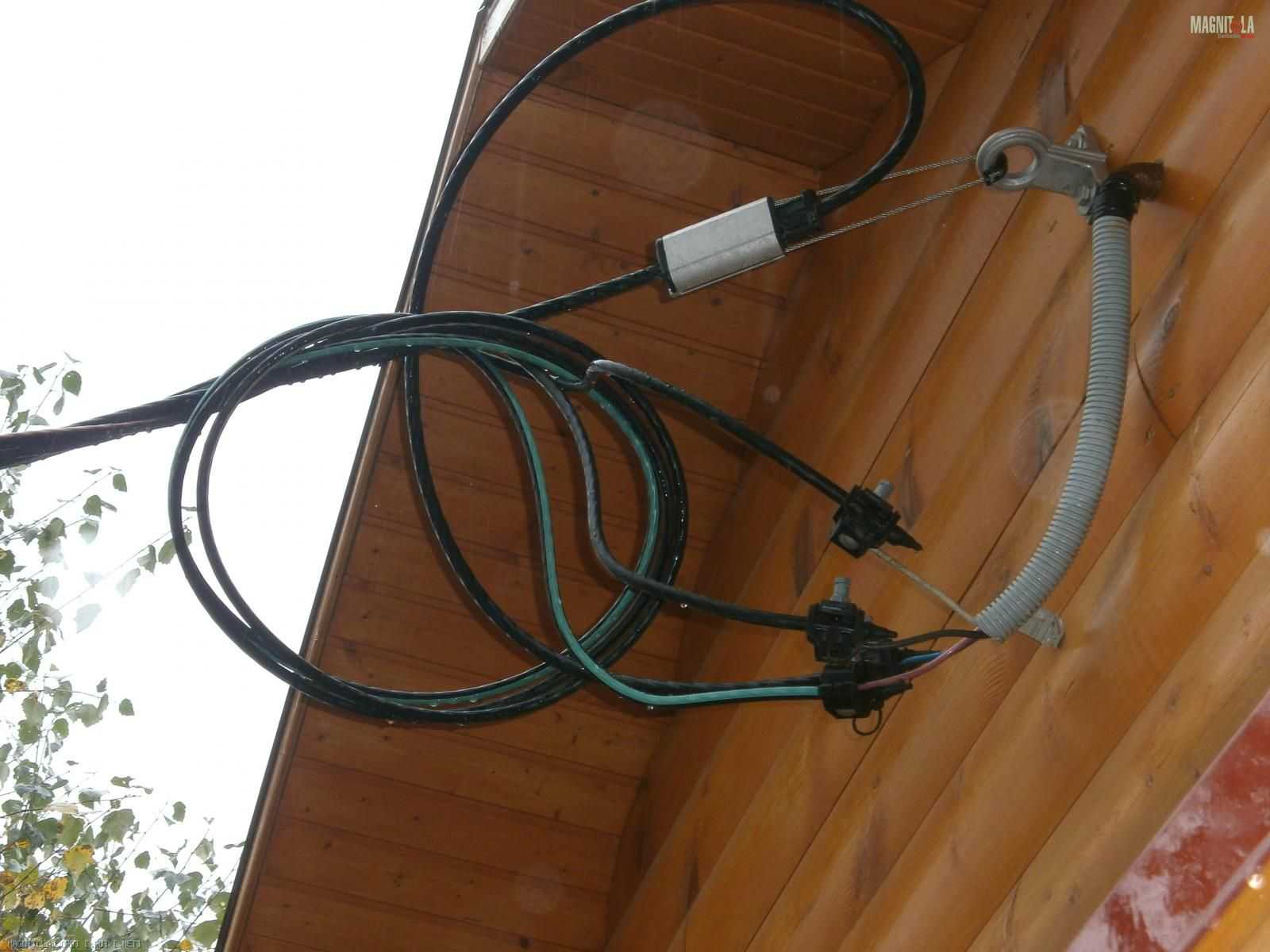

Ответвление по воздуху
По современным требованиям такое ответвление должно быть выполнено изолированным алюминиевым проводом сечением не менее 16 кв. мм (большее сечение выбирается в зависимости от расчётной мощности). Лучше всего для этой цели подходят самонесущие изолированные провода СИП-2А или СИП-4.
Эти токопроводящие изделия помещают в изолирующую оболочку из сшитого светостабилизированного полиэтилена. Такая изоляция устойчива к разрушительному воздействию ультрафиолетового излучения. Срок службы СИП составляет более 25 лет.

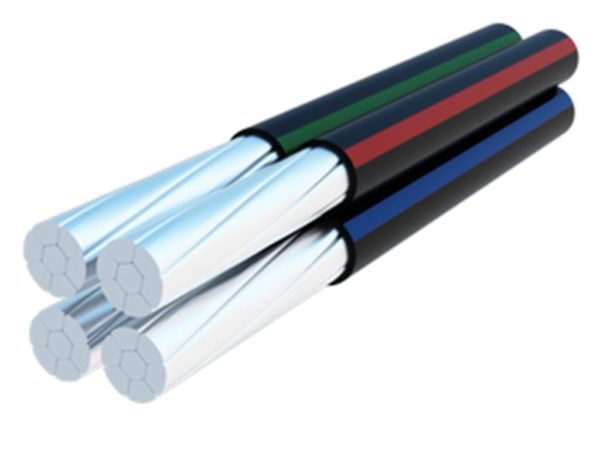

Кабель СИП. Фото с сайта mockwa.com

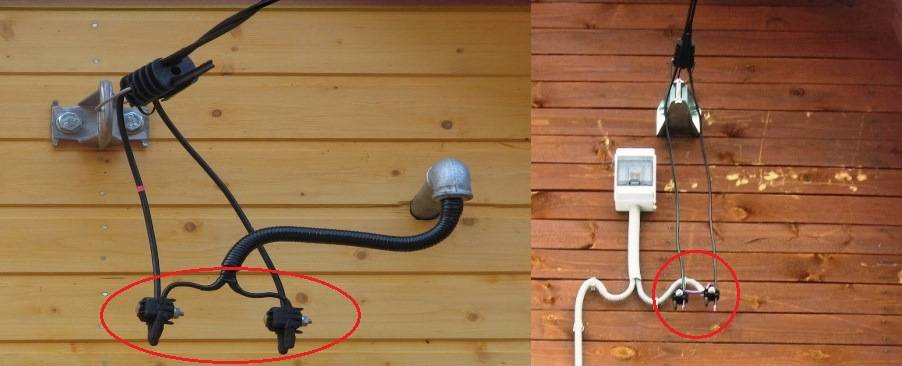

Их достоинства, по сравнению с другими решениями для воздушного ввода, хорошо известны электромонтажникам. Однако при размещении щита учета на опоре линии электропередач часто возникает проблема качественного присоединения алюминиевого провода к выводам модульных аппаратов.
К сожалению, многие модульные приборы, представленные на российском рынке, не состоянии обеспечить качественное и долговечное соединение выводов и многожильного провода СИП. Попытка непосредственного присоединения СИП к выводам выключателей обычно приводит к тому, что через некоторое время в месте контакта возникает перегрев и разрушается изоляция провода.
Соответственно, зажимы для присоединения алюминиевых проводников должны быть также изготовлены из алюминия или алюминиевого сплава, или же содержать устройства компенсации расширения, например, пружинные шайбы.
Вводить СИП непосредственно в деревянный дом нельзя, так как согласно действующим ПУЭ в жилых помещениях не допускается проводка кабелем с алюминиевыми жилами. Возможно, из-за того, что изоляция СИП не является самозатухающей и легко поддерживает горение. Поэтому следует перейти на проводку из меди.

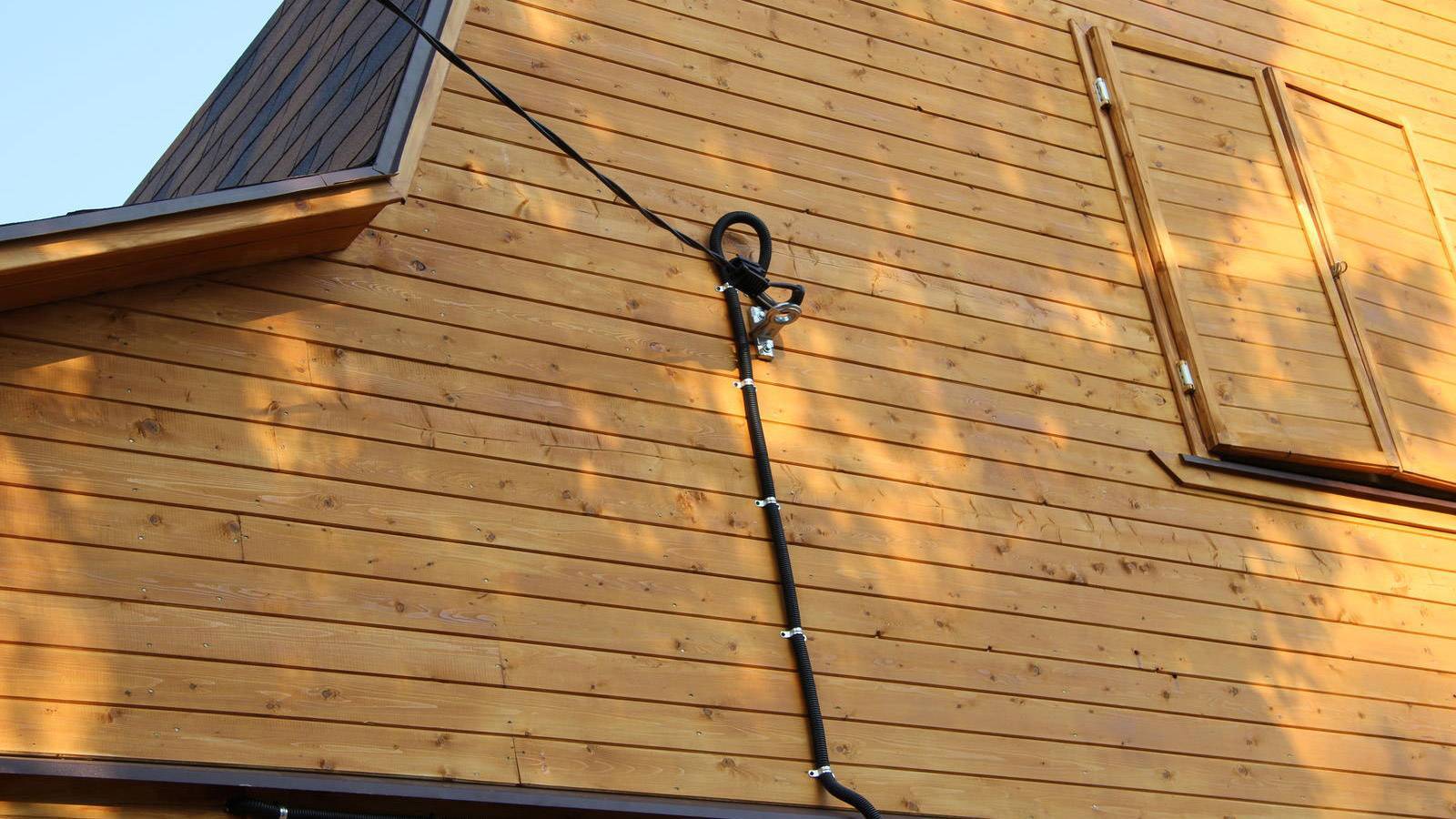

Подводка электрокабеля к дому открытым способом. Фото: А. Маркин
Наиболее предпочтительный вариант – это кабель ВВГнг. Он предназначен для стационарной проводки, в том числе и на открытом воздухе. Индекс «нг» обозначает, что применена не распространяющая горение изоляция.
Кабель ВВГнг. Фото с сайта sibvolt.ru
Участок от наружной стены дома до распределительного щитка — самый опасный, поскольку не защищён никакой автоматикой, но проходит через сгораемые конструкции. Защита на трансформаторной подстанции не в счёт — она рассчитана на слишком большие токи и может не «почувствовать» даже короткого замыкания. Поэтому следует подумать о дополнительных мерах безопасности. Возможны варианты перечислены ниже.
Установка на вводе дополнительной защиты
На наружной стене дома в разрыв кабеля устанавливают двухполюсный (при однофазном вводе) или трехполюсный (при трехфазном вводе) автоматический выключатель (АВ) в специальном боксе в пыле- и влагозащищённом исполнении не ниже IP-55. Номинал автомата подбирают на одну ступень выше, чем вводной АВ в щитовой дома. Это нужно для того, чтобы в случае возникновения перегрузки первой сработала защита в щитовой, и не пришлось лезть по приставной лестнице под крышу.
Установка защиты на столб
Это — разновидность варианта №2, обычно её применяют во вновь подключаемых и реконструируемых дачных посёлках. На столб, от которого производится ответвление, выносят ограничивающие автоматы защиты и приборы учёта (счётчики).
Электросчётчик на столбе перед домом Такой способ подключения удобен в первую очередь энергоснабжающей организации (ЭСО), инспекторы которой могут контролировать расход электроэнергии, не заходя в дома.
Опять же установка ограничивающего автомата защиты позволяет умерить аппетиты абонентов и вынуждает расходовать электроэнергию в соответствии с выделенной мощностью. И хотя ПУЭ прямо предписывают располагать счётчики в помещениях (то есть, по сути, описанный вариант является нарушением) — такой способ подключения сейчас является повсеместной практикой.
По воздуху
Для подключения дома к электросети воздушным способом рекомендуют использовать такие марки кабеля:
Это кабель с алюминиевыми жилами, виниловой изоляцией и коаксиальной оплеткой. Предназначен для передачи электроэнергии в сетях до 380 вольт. В силу конструктивных особенностей невозможно произвести несанкционированное подключение к электросети. Можно применять АВК для монтажа ввода от участка ВЛ к щиту учета. Температура эксплуатации от -45 до +45 градусов. Подходит для подсоединения напряжения 220 вольт, одна фаза и ноль. Из минусов использования этого кабеля для подключения к дому является необходимость применения специальной муфты для электрического присоединения.
СИП расшифровывается как самонесущий изолированный провод. Данный проводник применяется для воздушных линий электропередач до 1000 Вольт. Изоляция изготовлена из светостабилизированного сшитого полиэтилена. Температурный диапазон эксплуатации от -60 до + 50 градусов. Широкая номенклатура сечений и ценовой диапазон делает его идеальным кандидатом для подключения дома к электросети. Провод подходит для присоединения как однофазных потребителей (220 вольт), так и трехфазных (380 вольт). Из минусов можно выделить: использование специализированных муфт и неоднозначное отношение у инспекторов энергоснабжающих организаций к подключению данного типа подвода к прибору учета. Дело в том, что в правилах указано о не допустимости соединений на кабеле до узла учета. Линия должна проходить цельным куском, как показано на картинке ниже:
В силу специфики СИП не возможно завести в щит учета, не сделав переход на другой, более гибкий провод. Поэтому данный момент лучше предварительно согласовать с энергоснабжающей организацией, перед тем как вы решите выбрать кабель для подключения частного дома к сети. О том, как соединить СИП с медным кабелем, мы рассказали в отдельной статье. При этом учтите, что согласно главе 1.7. ПУЭ п. 1.7.131 сечение жил СИП не должно быть меньше 16 мм².
Расшифровка следующая — алюминиевый, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, голый (отсутствуют защитные покровы). Используется АВВГ на напряжение до 1 кВ. Предназначен для эксплуатации в умеренном, холодном и тропическом климате. Применяется для прокладки в воздухе, сырых и сухих помещениях, каналах, траншеях, частично затапливаемых помещениях с средней и сильной коррозийной активностью. Для воздушной прокладки необходимо использовать тросовую проводку. Проводник подходит для подключения потребителей к электросети как на 220, так и на 380 В.
Медный кабель ВВГ, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, без дополнительной защиты. Аналог АВВГ по исполнению и характеристикам, но с медными токоведущими жилами. Используется в сетях до 1000 вольт. В климатическом исполнении умеренный и холодный климат. Также применяется для прокладки на открытом воздухе, сухих и сырых помещениях, в туннелях и колодцах и т. д. Для воздушной проводки необходимо изготавливать тросовую проводку, трос используется в качестве несущего элемента, а он подвязан к нему через равные промежутки. Узнать как она изготавливается можно из статьи, на которую мы сослались. При этом учтите, что согласно тому же пункту 1.7.131 сечение медных кабелей в ответвлениях должно быть не менее 10 мм², а также то, что изоляция кабелей типа ВВГ и АВВГ разрушается под воздействием ультрафиолета. Такие кабели, кроме прокладки на тросе, лучше дополнительно защищать полипропиленовой гофрой, стойкой к ультрафиолету.
Ниже представленные таблицы выбора кабеля для подключения дома к электросети воздушным путем:
О том, как провести провод от столба к дому по воздуху, рассказывается на видео:
Особенности прокладки электропроводки
После обустройства распределительного щитка в деревянном доме, можно выполнить разводку с подключением выключателей, розеток и осветительных приборов. Для этого в первую очередь необходимо составить схему электропроводки.
На данном этапе необходимо тщательно продумать расположение всех электроприборов в доме, что позволит спланировать оптимальное расположением розеток. Такой подход позволит избежать в дальнейшем переделок и использования удлинителей.
Пример открытой проводки
Что касается прокладки самих проводов, то в деревянных домах они обычно монтируются следующими способами:
- Открытым – наиболее простой, но при этом неэстетичный вариант разводки, при котором провода просто фиксируются к стенам и потолку при помощи специальных крепежей. Кроме того, этот способ является далеко не самым безопасным, ведь согласно ПУЭ провода не должны касаться поверхности стен.
- В кабель каналах – такой вариант выполнения разводки своими руками несколько более сложный, однако, он обладает рядом преимуществ. Она приобретает более опрятный вид, кроме того, все провода защищены гибкими кожухами, что делает проводку более безопасной.
Проводка в кабель-каналах
После выполнения разводки, ее следует подключить к распределительному щитку. Прежде чем это сделать, желательно пригласить профессионального электрика, чтобы он проверил, насколько правильно выполнены все работы. (См. также статью Выравнивание деревянных полов: особенности.)
https://youtube.com/watch?v=bwhpriKtQSw
Что такое провод СИП и в чем его преимущества
Что такое провод СИП
СИП расшифровывается как «самонесущий изолированный провод». Как следует из названия, главным его отличием от уже привычного провода является наличие изоляции. В качестве оной применяется светостабилизированный сшитый полиэтилен, который, по словам производителей, готов служить более 25 лет.
На данный момент на рынке представлено несколько модификаций данного провода. Наиболее простыми являются СИП1 и СИП 2 провод. Они состоят из двух жил, один из которых, фазный, имеет изоляцию, а нулевой является несущим и изоляции не имеет. Отличием между этими типами провода является только тип используемой изоляции.
- Провод СИП 1А и СИП 2А имеет изолированный фазный и нулевой провода. Отличия между ними состоят только в типе используемой изоляции.
- СИП 3 провод, который имеет всего одну изолированную жилу. Его изготавливают по технологии сталь — алюминиевого провода с последующим покрытием изоляцией.
- Но самая низкая цена на провод СИП 4, который не имеет несущих жил, а все его четыре провода имеют изоляцию. Достичь этого удалось за счет применения не сплавов алюминия, как в других моделях, а чистого алюминия. При этом провод СИП 4 не имеет несущих жил, а крепится за сам провод.
- Также без несущей жилы изготавливают провод СИП 5, который изготавливают двухжильным. Все его жилы изолированы.
Преимущества провода СИП
По сравнению с обычным проводом, СИП имеет массу преимуществ. При этом из недостатков можно отметить только более высокую стоимость.
По всем же остальным параметрам он существенно превосходит старые алюминиевые провода.
- Благодаря наличию изоляции, существенно сокращается вероятность коротких замыканий вследствие соприкосновения проводов во время ветра или из-за попадания посторонних предметов.
- Наличие специальной арматуры позволяет выполнять подключение между проводами СИП без снятия напряжения. При этом фурнитура для крепления проводов имеет срывные головки, которые регулируют степень зажима проводов.
- Наличие изоляции позволяет существенно упростить процесс монтажа провода и выполнить его своими руками даже не подготовленному человеку. Ведь нет необходимости использовать изоляторы.
- Еще одним важным преимуществом для энергоснабжающих предприятий является невозможность осуществлять «набросы» и таким образом воровать электроэнергию. Именно поэтому провод СИП они все чаще используют для подключения частных домовладений.
- Немаловажным преимуществом является и более привлекательный внешний вид провода. Именно этот фактор во многом становится определяющим при выборе провода в качестве вводного для подключения домов.
Преимущества СИП
Кабель типа СИП включает в себя несколько жил, объединенных путем скручивания в единую структуру. Вся поверхность этого жгута покрыта изоляцией, в качестве которой используется сшитый или термопластичный полиэтилен.
Технические возможности СИП позволяют добиться лучших технических показателей в сравнении со проводами старого типа (A или AC). В устаревших кабелях не использовался изоляционный слой, а каждая жила устанавливалась по отдельности, при этом задействовались выделенные изоляторы, расположенные на траверсах. В СИП устройство значительно проще, так как предварительно натянутый лебедкой жгут просто зафиксирован на опоре.
СИП можно устанавливать даже на стенах, что было невозможно с проводами старого типа.
Особенно важна такая особенность в условиях города, так как появляется возможность использовать короткие опоры и монтировать кабель возле линий слабого тока.
СИП позволяет добиться экономии материально-технических ресурсов. К примеру, для такого кабеля не нужны широкие лесные просеки под линии электропередачи, как в случае с проводами старого образца. К тому же СИП отличаются надежностью: такие провода в меньшей степени подвержены обрывам и перехлестам, а значит, и коротким замыканиям. Да и сама структура СИП крепче: разорвать четыре плотно скрученные жилы непросто.
СИП обладает стойкостью к воздействию влаги, низким температурам и температурным перепадам. Если на обычной проводке зимой неизбежно образуется ледовая корка (следствием чего становятся обрывы линий), то провода СИП защищены изоляционным слоем, исключающим оледенение материала.
Единственное исключение из сказанного – двужильная модификация СИП-1, у которой несущая жила не покрыта изоляцией. В других кабелях несущие жилы находятся либо внутри жгута (СИП-4), либо заизолированы.
Следует сказать, что СИП стал техническим стандартом: все энергосбытовые организации требуют применять именно этот тип кабеля для организации новых подключений.
Одна из мотиваций сбытовиков: СИП позволяет избежать несанкционированных подключений (попросту говоря – воровства электричества), что несложно организовать в случае с неизолированной проводкой.
К тому же благодаря специальным приспособлениям можно обустраивать отводы от основного кабеля, не отключая при этом электроэнергию. Такая возможность обеспечивается наличием изоляционного слоя. Следовательно, еще одно преимущество СИП – безопасность эксплуатации.
Ну и, наконец, еще одно достоинство СИП – наименьшие среди конкурентов потери при транспортировке энергии на большие расстояния. Достигается это низким реактивным сопротивлением (у кабелей старого типа этот показатель втрое выше).
Выбор кабеля для введения в дом электричества
Подбирая кабель для заведения электричества в дом следует учесть аспекты:
Отталкиваться от условий применения. Когда имеются риски частых потопов, тогда нужен входящий кабель, разработанный для влажных сред: с обвёрткой из силанольно пошитого ПЭ;
для заведения энергии в домик по воздуху оптимально взять провод СИП
Ведь изоляция этого провода сформирована из свет стабилизированного сшитого полиэтилена, потому такой провод имеет высокую устойчивость к ультрафиолету, что немаловажно при использовании в условиях улицы;
при прокладывании линий под грунтом нужно применить бронированные кабеля. Броня выступает предохраняющим фактором от механического вреда.
При подборе кабелей нужно основываться на следующих параметрах:
- Норматив: кабель для электрической проводки ВВГнг(А)-LS производится по ТУ, соответствующими ГОСТу.
- Сертифицированные изделия. Кабеля повышенной пожарной безопасности нг, нужно обязательно сертифицировать.
- Структура кабеля. Сделанный по стандарту электрокабель должен обладать кругловатой фигурой и наполнением.
- Маркирование на кабеле. Должны находиться такие надписи: марка, название производящей компании, год производства.
- Репутация производящей компании.
Подведение электричества к распределительному щитку
В первую очередь следует сказать, что наиболее сложным участком сети является промежуток от линии электропередач до распределительного щитка дома. Причем само подключение проводки дома к линии электропередач должны осуществлять исключительно специалисты, имеющие разрешение на проведение таких работ. Однако, все остальные действия можно осуществить самостоятельно, что существенно снизит стоимость подключения.
Подвести кабель к дому и выполнить его ввод можно двумя способами:
- Воздушным – данный способ монтажа является наиболее простым и дешевым. Однако, он не лишен некоторых недостатков, а именно – кабель может быть поврежден ветками, снегом с крыши, сильным порывом ветра и пр.
- Подземным – такой монтаж является гораздо более надежным, безопасным и эстетичным. Однако трудоемкость работ в этом случае значительно увеличивается. Если доверить прокладку кабеля специалистам, то цена на их услуги будет довольно существенной.
Ниже подробней ознакомимся с особенностями ввода каждым из этих способов.
Воздушный
Воздушный способ подразумевает подвешивание кабеля от столба к точке ввода. При этом подключение к линии, а также ввод электрокабеля в деревянный дом выполняется при помощи фарфоровой арматуры.
Для подведения электричества к деревянному дому обычно используют СИП кабель (самонесущий с изоляцией). Основным его достоинством является прочность.

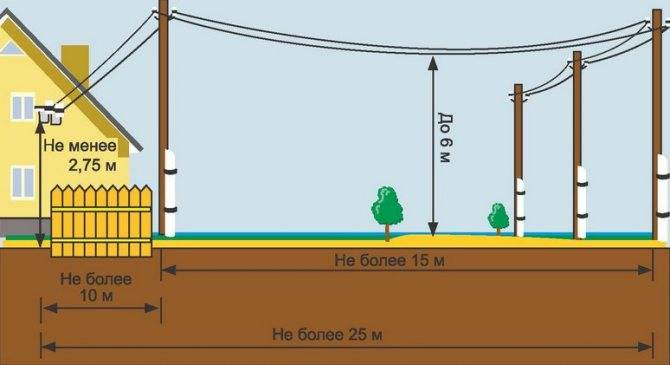

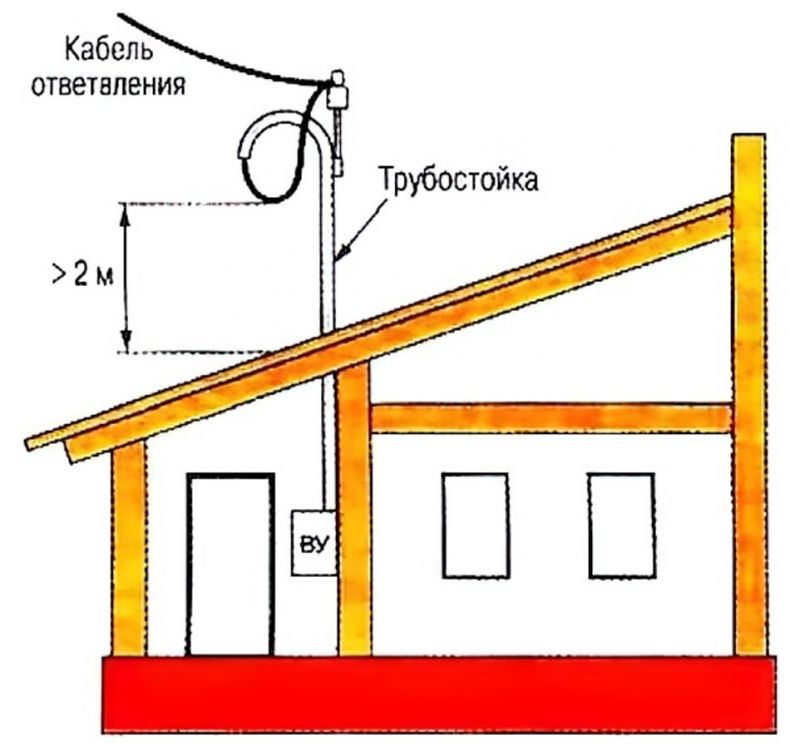

Схема ввода электричества воздушным способом
Кроме того, изоляция кабеля выполнена из качественного полиэтилена, который не портится под воздействием солнца. Благодаря этому провод может прослужить долгие годы. Однако, следует учитывать, что ввод СИП кабеля в деревянный дом запрещен ПЭУ.
Поэтому перед вводом необходимо перейти на кабеля ВВГнг, КВВГнг через фарфоровую арматуру. В противном же случае ввод СИП в деревянный дом будет считаться нарушением пожарной безопасности.
Следует отметить, что при подведении электричества воздушным способом, монтажом кабеля занимаются специалисты службы электроснабжения, поэтому самостоятельно можно лишь подготовить распределительное устройство и точку ввода.
Для обустройства прохода проводов в стене выполняются отверстия и в них вставляются металлические гильзы из толстостенных труб. Расположение отверстия выбирается с учетом того, чтобы в районе входа кабеля не образовывалась влага и наледь в зимнее время.

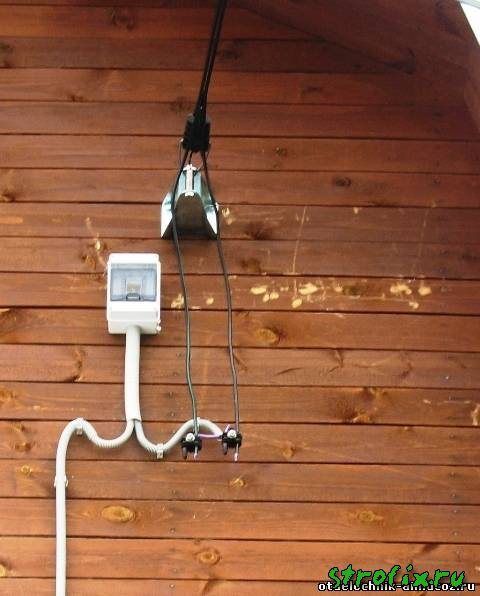

На фото – точка ввода электричества
Согласно СП 31-110-2003 толщина стенок трубы, используемой в качестве втулки должна быть следующей:
| Сечение кабеля, мм2 | Толщина стенки, мм |
| 4 | 2,8 |
| 6-10 | 3,2 |
С наружной стороны трубки должны выходить из стены на 20-30 см. В самом доме в качестве дополнительной защиты кабель марки ВВГнг помещают в гофрированную пластиковую трубу, обладающую сертификатом пожарной безопасности НПБ 246-97.
После ввода кабеля остается лишь подключить его к стандартному щитку учета с автоматической защитой.
Схема ввода электричества подземным способом
Подземный
Для прокладки в траншее следует использовать кабель марки ВВБШв. Он укладывается в трубах на глубине не менее полуметра и не более двух метров от поверхности земли. Причем в одну трубу разрешается затягивать не более одного силового кабеля.
Трубы укладываются до помещения, в котором располагается вводно-распределительное устройство. В траншеях они должны укладываться с незначительным уклоном к улице. Чтобы исключить проникновение влаги и газа в помещение, концы труб и место их прохода через стену должны быть тщательно заделаны.
Защита вводного кабеля
Участок сети от ввода к распределительному щитку является наиболее опасным, так как он не защищен от перепадов напряжения, замыкания и пр.
Что по этому поводу говорится в Правилах устройства электроустановок
- Прокладываемый кабель не должен испытывать нагрузок натяжения, передавливания.
- В местах перехода (муфты, прокалывающие соединения и прочее) должна быть организована изоляция, свойства которой соответствуют характеристикам основного провода.
- Все точки отвода и соединения должны быть доступны для осмотра и ремонта без механического вмешательства в конструкцию здания.
- Все соединения жил проводов и кабелей производиться в соответствии с ПУЭ: опрессовка, сварка, пайка или обжим.
- В случае, когда кабель по фасаду прокладывается с применением труб, гибких рукавов, замкнутых коробов — предусматривается возможность оперативной замены проводки.
- Конструктивные элементы, изоляция, точки перехода, должны выбираться исходя из среды применения: погодные условия, воздействие ультрафиолетовых лучей, температурный режим.
- Металлические части конструкции должны иметь защиту от коррозии.
- Длина кабеля, прокладываемого по стене здания, рассчитывается с учетом температурных зазоров на сжатие — растяжение. Перемещение провода под влиянием температуры не должно создавать условий для механических усилий тяжения.
- В местах соединения, разветвления, переходов, предусматривается слабина (запас кабеля на случай перекоммутации или ремонта).
Специфика использования СИП
Использование провода в воздушной линии
Подвести СИП-кабель можно на опоре или фасаде, выполняя ответвления и другие соединения. При работе с проводом необходимо:
- предварительно установить опоры ВЛИ, закрепив на них зажимы;
- сделать раскатку, установив ролики при помощи специального ремня или крюков. Провод натягивают до крайних опор барабаном. Вручную работают трос-лидером;
- закрепить электрический проводник на опорах. Несущую жилу фиксируют анкерным зажимом;
- выполнить натяжку кабеля с помощью ручной лебедки с усилителем захвата;
- подобрать для однофазной сети 2-жильный СИП-4, для трехфазной – 4-жильный СИП-4.
Теоретический расчёт сечения вводного кабеля
Перед тем как производить расчёты сечения кабеля и заниматься его выбором, определим выделенную мощность, то есть наибольшую нагрузку, которую превышать нельзя. Найти данный параметр можно в договоре на электроснабжение и в технических условиях.
В противном случае все расчёты не имеют смысла — превышение выделенной мощности будет расценено как нарушение договора с электроснабжающей организацией. После фиксации этого нарушения последняя введёт ограничение режима потребления.
Для отмены этого режима потребитель помимо штрафных выплат должен ещё доказать электроснабжающей организации, что он принял меры для устранения всех нарушений. До такого лучше не доводить — скупой платит дважды.
Теперь кратко разберём, к каким опасностям приводят ошибки, допущенные владельцем дома при выборе сечения вводного кабеля.
Выделяют два варианта:
- Сечение кабеля избыточное. Опасности в этом случае нет — запас карман не тянет. Однако финансовые затраты при этом могут быть значительными.
- Сечение кабеля недостаточное. Такая ошибка приводит к нагреву и к коротким замыканиям, что, в свою очередь, повышает риск пожара.
При выборе сечения кабеля руководствуются требованиями безопасности и округляют полученное значение в большую сторону.
Также учитывают материал и длину, ведь на нагрев кабеля эти факторы влияют значительно. Допустим, у нас есть выбор — выполнить ввод медным или алюминиевым проводником. Медный проводник при одинаковом сечении будет нагреваться меньше, чем алюминиевый, ведь удельное сопротивление меди ниже, чем алюминия.
Длина вводного кабеля также влияет на нагрев, ведь потери напряжения возрастают при увеличении длины. Следовательно, при значительном повышении длины кабеля и возрастании потерь на 5% его сечение должно быть больше.
Перейдём к расчёту сечения проводов. Для этого нам требуется узнать максимальную потребляемую мощность всех электроприёмников в доме. Данные берём из технического паспорта каждого электроприбора.
Дальнейший расчёт тока следующий:
- Однофазная нагрузка: максимальная потребляемая мощность умножается на коэффициент 4,5.
- Трёхфазная нагрузка: максимальная потребляемая мощность умножается на коэффициент 1,5.
Например, суммарная мощность однофазных электроприборов равна 6,2 кВт. Умножаем это значение на 4,5 и получаем, что сила тока равна 27,9 А.
Далее, используя таблицы из главы 1.3 ПУЭ, выбираем сечение проводников в зависимости от их материала, способа прокладки и вида изоляции. Однако данные, полученные при таком «теоретическом» расчёте, корректируют исходя из конкретной ситуации.
Материал, чтобы сделать подземный ввод электропитания в деревянный дом
Для устройства подземного ввода электропитания в деревянный дом подойдут следующие электрические кабели:
Кабель бронированный ВБбШв, ВКбШв, ВБбШнг(А), ВБШв. Посмотреть номенклатуру кабелей ВБШв можно тут http://www.optcable.ru/kabel-no-provodnikovaya-produkciya/kabel-silovoj-s-pvh-izolyaciej/vbbshv-4×150/
Бронированный алюминиевый и медный кабели прокладываются в траншее без защиты трубами. Осуществляется прокладка без натяжения, свободно, небольшими волнами, «змейкой», создавая запас 1-2% (СНиП 3.05.06-85, п.3.59).
Кабели ВВГнг и АВВГ.
Незащищенные электрические кабели прокладываются в траншее, только в защищенном виде, защита осуществляется специальными электротехническими пластиковыми трубами или электротехнической гофрой.
Важно! Несмотря на практику использования незащищенных кабелей для ввода электропитания в дом, стоит отметить, что согласно ПУЭ 2.3.37 (изд.7), для прокладки в траншее используются только бронированные кабели
