Выполняем монтаж СИП провода на дом своими руками: Пошагово

Ввод электроэнергии в здание

Как уже говорилось выше, прокладка вводного кабеля – прерогатива работников энергосбытовой организации.

Подключение дома к линии электропередачи можно осуществить тремя методами:

Воздушная линия от столба к зданию. Применяются алюминиевые провода без изоляции. Способ небезопасен, его в последние годы стараются не использовать.
Ввод от воздушной линии с помощью СИП. Благодаря надежности линии и безопасности эксплуатации такой способ доставки электричества считается приоритетным.
Бронированный подземный кабель. Способ считается самым безопасным (особенно для деревянных строений), однако его недостаток в дороговизне. Применяется редко.

Несмотря на описанные выше преимущества СИП, существует немало противников этой технологии, когда речь идет о жилых зданиях (даже если это дома из кирпича или камня). Многие специалисты считают изоляционный слой СИП недостаточно надежным для жилых строений.

Чтобы предотвратить нежелательные последствия в случае разрыва изоляции, кабели должны стоять на определенном расстоянии от строительных конструкций.

Дело в том, что воздушные линии защищены от коротких замыканий автоматическим устройством, работающим в условиях больших токов, и отключение в случае надобности происходит с некоторой задержкой. Даже за небольшой отрезок времени возникшая электрическая дуга может зажечь строительные конструкции, особенно если те деревянные.

Тем не менее, большая часть специалистов отдает предпочтение СИП. Многочисленные преимущества этой разновидности кабеля сводят на нет недостатки, тем более что безопасность можно обеспечить с помощью специальной толстостенной металлической трубы, в который укладывается кабель.

Труба позволяет нейтрализовать воздействие электрической дуги

Рекомендуется обращать пристальное внимание на входное и выходное отверстия трубы: они должны покрываться гофрированным материалом, чтобы предотвратить перетирание провода о металл

Один из способов организации ввода – переход от алюминиевых жил СИП на внутренний кабель, который используется для разводки по зданию. Основное требование к такому кабелю – огнеустойчивость. Кроме того, участок до щита нужно дополнительно защитить автоматом-выключателем. Автоматическое устройство тем более необходимо, если применяются провода без изоляции, присоединенные к отрезку кабеля.

Схема электросети дома

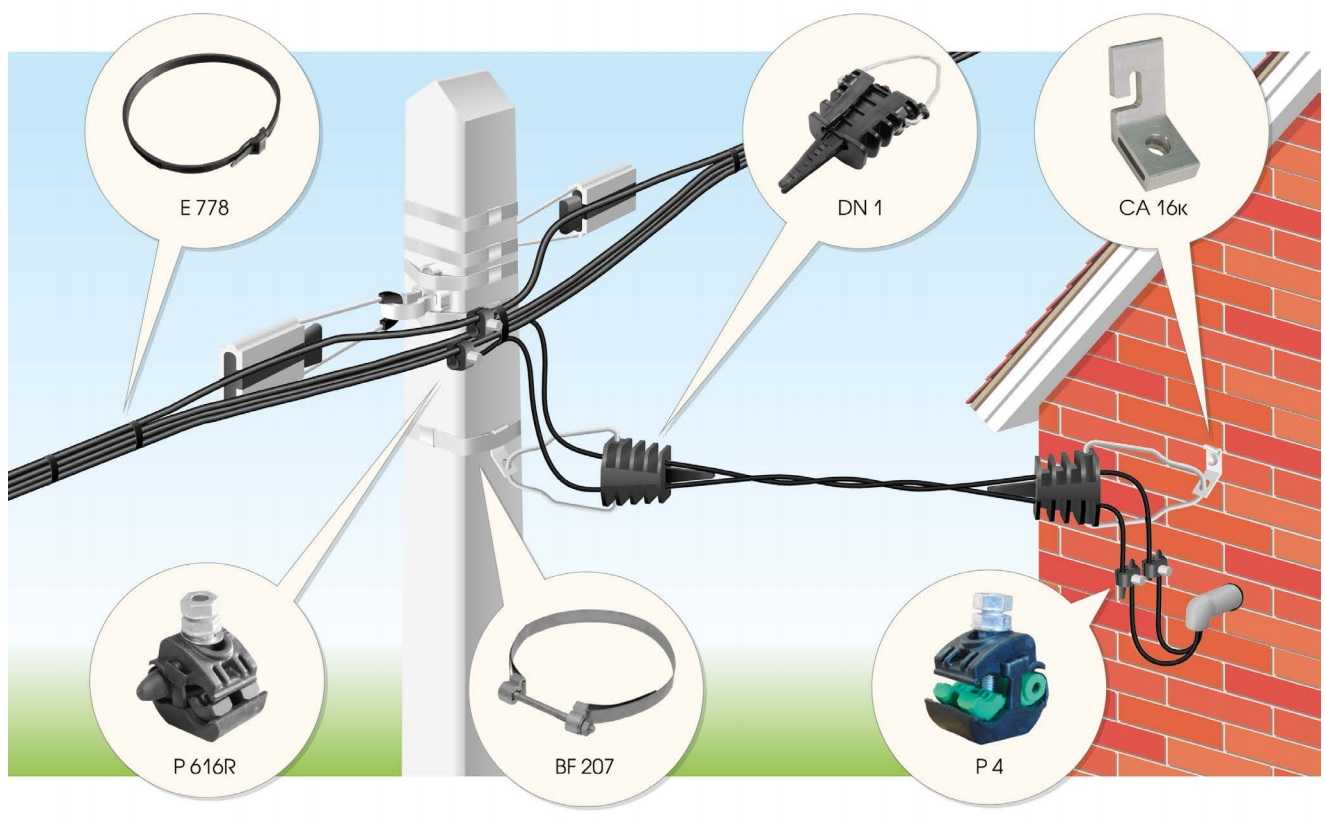

Подключение СИП к дому

В схеме подключения дома к однофазной электросети учитываются следующие обязательные моменты:

Кабель или замещающий его СИП провод подключается прямо к шинам щита через электрический счетчик.
После него каждую группу электроснабжения нужно подключить через заранее рассчитанный по токовой уставке «собственный» линейный автоматический прибор.
Рабочий ноль и защитный провод каждой линейной группы в отличие от фазных жил коммутироваться не должны.

Нулевая жила «рвется» подобно фазе только при наличии в линейном ответвлении УЗО, которое допускается ставить как на одну группу, так и на их объединение. Далее жилы от группового автомата прокладываются в сторону распределительных коробок. От них электропроводка разводится по конечным потребителям (силовым розеткам и осветителям с выключателями).

В домах с большим количеством помещений при составлении схемы электропроводки принимается во внимание следующее:

при проектировании удобно разбить потребители на отдельные группы: по одной на каждую комнату и на служебные пристройки;
в примере проекта электроснабжения частного дома учитываются отдельные ответвления с автоматом, предназначенные для защиты стиральной машины или духовки;
при подготовке проектных данных соблюдается требование равномерного распределения нагрузок по группам: из-за значительного количества потребителей они нередко загружают сеть неодинаково.

С учетом всех этих рекомендаций можно переходить к практической части реализации проекта.

https://youtube.com/watch?v=hox5Vrf476I

Самостоятельное подключение своего дома проводами СИП к линии

Подведение СИП к дому можно выполнить своими руками, а вот его подключение к линии придется доверить электромонтерам. Однако чтобы правильно выполнить монтаж кабеля, необходимо ознакомиться с техническими нормами, которые можно узнать в соответствующей организации. Предъявление таких требований обосновано безопасностью всей линии, а не только своего дома.

Основные требования по установке

Чтобы провести от линии в свой дом кабель СИП надо знать основные требования:

минимальная высота подводящего кабеля над землей составляет 2,75 м;
аналогичное расстояние надо выдержать от окон, дверей и лоджий.

Обычно подключение потребителя выполняют кабелем СИП 4 без несущей жилы. Сечение такого провода составляет 16 мм2, что отвечает требованиям ПУЭ. Жилы меньшего сечения могут не выдержать нагрузки, поэтому такие кабеля запрещено использовать для ввода в дом.

Перед тем как начать тянуть в дом кабель своими руками, надо нарисовать точную схему его прохождения от столба к зданию. Это поможет сделать замеры для приобретения провода. Причем покупать СИП надо с небольшим запасом, рассчитывая на погрешности замеров

Важно обратить внимание на количество жил кабеля. Если подключение будет однофазным, к дому достаточно подвести 2 жилы, то есть фазу и ноль. Для трехфазного подключения понадобится 4 жилы

Для трехфазного подключения понадобится 4 жилы

Для трехфазного подключения понадобится 4 жилы.

Ввод дома придется подключать к магистральной линии. Для этого на каждую жилу потребуется поставить специальный соединитель. Лучше всего СИП соединять прокалывающими зажимами. Они избавят от зачистки концов кабеля и обеспечат герметичность соединения.

При прокладке своими руками воздушной линии подключения от столба к дому надо учесть нормы ПУЭ. В правилах четко прописано, что максимальное расстояние от ввода потребителя до опоры составляет 25 м, иначе придется устанавливать промежуточный столб.

Варианты подключения ввода

Протянуть СИП от столба к дому можно воздушным путем или под землей. Первый способ проще. К тому же кабель всегда находится под присмотром и к нему есть свободный доступ для ремонта. Подземная прокладка сложнее, однако, это оберегает провод от случайного обрыва.

Какой из способов предпочтительнее, выбирает сам хозяин дома, а работы по монтажу ведутся следующим образом:

При воздушном подключении кабель крепят анкерными крепежами к фасаду здания. Для эстетичности его можно проложить внутри гофры или пластикового корпуса. К сведению, если стены дома деревянные, то использование короба обязательно.
Подземное подключение предусматривает рытье траншеи от дома к столбу на глубине 800 мм. Провод прокладывают в ПВХ трубе или гофре. На поверхность выходят только концы у столба и фасада здания. К стене кабель фиксируется аналогично анкерами, как и для воздушного подключения.

Дальнейшие работы предполагают ввод провода в здание.

Какой провод лучше ввести в дом?

Часто возникает спор, что СИП не подходит для ввода внутрь здания. Почему? Ведь он изолирован, к тому же устойчив к воздействию многих негативных факторов. На самом деле – это так, и его можно ввести внутрь дома. Однако СИП очень жесткий и плохо гнется, что увеличивает сложность монтажа. Внутри здания рекомендуется прокладывать кабель с медными жилами, так как этот металл является лучшим проводником электричества. Многие электрики рекомендуют делать внутренний ввод кабелем ВВГнг.

Чтобы сделать ввод в дом, на фасаде устанавливают распределительный щиток. К нему подводят СИП, внутри подсоединяют к автоматам, электросчетчику, а от них выводят уже медный кабель внутрь дома.

Подключение СИП на опоре

Финалом работ является подключение всего ввода к магистральной линии. При подземной прокладке выходящий из гильзы СИП поднимают по столбу, закрепляя его хомутами

Важно, чтобы пластиковая гильза выходила из земли на высоту 2 м

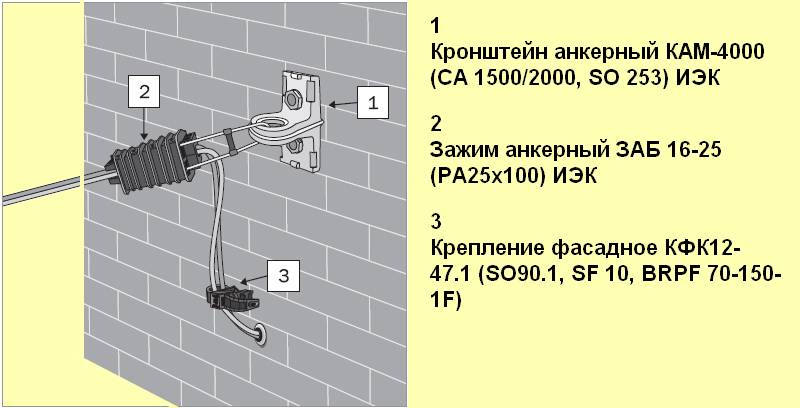

При воздушном подключении на фасаде СИП фиксируют зажимом к анкерному кронштейну. На столбе устанавливают роликовый блок и по нему на себя натягивают провод. Конец СИП на столбе крепят зажимом с петлей, насаживая его на анкерный кронштейн.

Подсоединение СИП к изолированной магистральной линии выполняется теми же прокалывающими зажимами. Если требуется соединить СИП с неизолированными проводами линии, используются соединительные алюминиевые гильзы. Внутрь вставляют концы магистральной и СИП жилы со снятой изоляцией, после чего производится прессовка гильзы. Могут также использоваться болтовые соединители для абонентских ответвлений.

Первая подача электроэнергии потребителю осуществляется в присутствии представителя энергетической компании.

Выбор счетчика электрического однофазного

При выборе счетчика электроэнергии мы руководствовались следующими критериями:

однофазный;
номинальный (максимальный) ток;
способ крепления;
принцип действия прибора.

Так как мы живем в современном мире, соответственно нам хотелось иметь современный счетчик электроэнергии с электронным дисплеем. В магазине нам предложили счетчик однофазный многотарифный Энергомера СЕ 102

Счетчик однофазный многотарифный Энергомера СЕ 102

Он полностью соответствует нашим критериям выбора, вот список его характеристик:

Класс точности 1
Число тарифов 4
Частота измерительной сети, Гц 50±2,5
Номинальное напряжение, В 230
Базовый (максимальный) ток, А 5 (60); 10 (100)
Стартовый ток, мА 10; 20
Потребляемая мощность параллельной цепи, не более, В*А (Вт) 9 (0,8)
Полная потребляемая мощность последовательной цепи, не более, В*А 0,1
Диапазон рабочих температур, °С от минус 45 до плюс 70

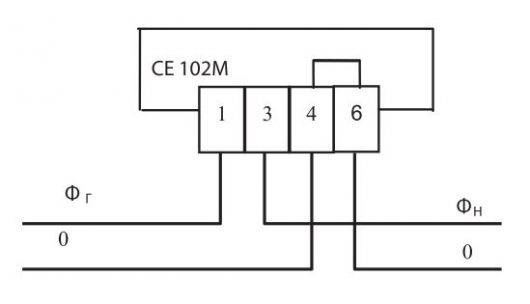

Схема подключения счетчик Энергомера СЕ 102

Схема подключения счетчик

Подвод СИП в дом

Если согласно техническим условиям прибор учёта электроэнергии должен быть установлен внутри помещения, то для ввода кабеля в дом можно использовать два варианта. Первый способ предполагает использование СИП для прокладки по фасаду здания и ввода внутрь. Второй метод предусматривает переход с самонесущего изолированного провода на кабель ВВГнг до ввода в дом. Недостатком первого варианта является относительно низкая огнестойкость изоляционной оболочки СИП, поэтому вводить такой кабель в деревянные строения не рекомендуется. Недостатком второго варианта является наличие перехода от кабеля одного типа к проводу другого вида. Представители энергоснабжающей организации могут запретить использовать соединения до прибора учёта электроэнергии.

Проблему решают следующими способами:

Для повышения пожарной безопасности ввод СИП в дом выполняют с использованием специальных гофрированных рукавов, металлических или пластиковых труб, предварительно обработав их поверхность материалом в виде краски или пасты, устойчивой к высоким температурам и открытому огню.

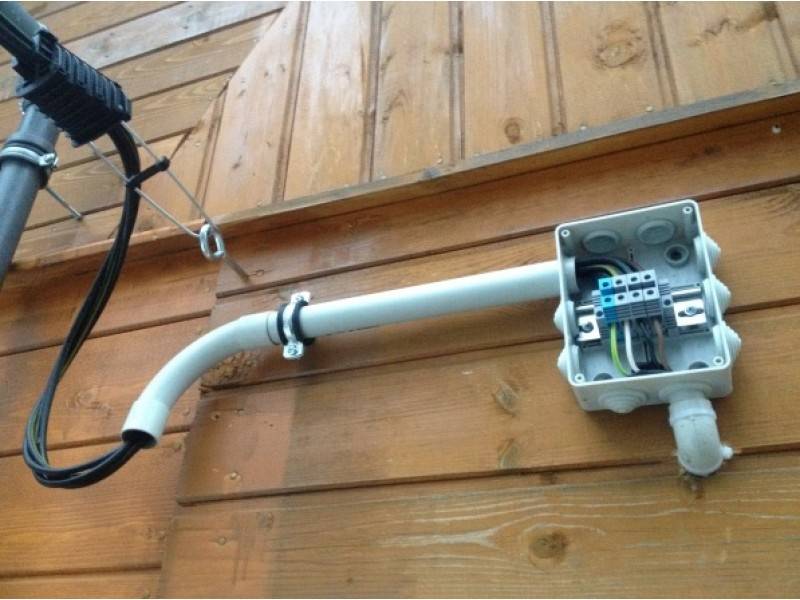

Чтобы не было прямого соединения двух кабелей разного вида, на фасаде здания устанавливают устройства защиты. К ним подводят изолированный провод, а от них протягивают другой кабель по фасаду, заводят внутрь дома и подключают к прибору учёта электроэнергии. Для защиты автоматических выключателей используют специальный бокс.

Какой вариант использовать решают на месте. Преимуществом первого способа является отсутствие устройства защиты, нуждающегося в дополнительной защите и обслуживании. Преимуществом второго метода является обеспечение высокого показателя огнестойкости без необходимости использования дополнительных защитных материалов, а также защита места прохода кабеля через стену дома автоматическим выключателем. В этом случае устанавливать дополнительное средство защиты до прибора учёта электроэнергии не потребуется.

Нормы и правила

Главное условие беспроблемного существования построек на земельном наделе – выполнение всех необходимых правил и нормативов, предусмотренных существующим законодательством. СНиП 30-02-97 с изменениями на 2020 год и СП 53.13330.2011 теперь рассматриваются на законодательном уровне.

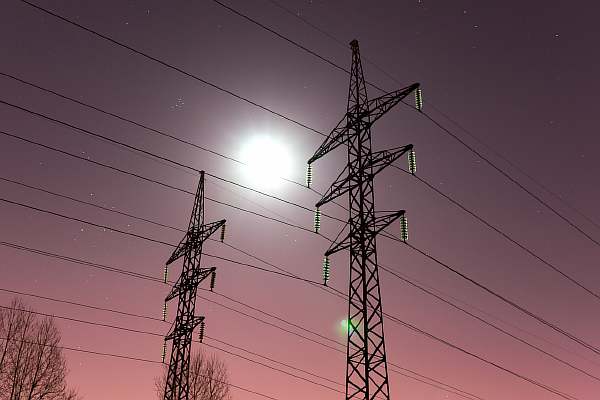

ЛЭП около города

Безопасную удаленность от ЛЭП можно определить даже самостоятельно, хотя при получении разрешительных документов указать на недопустимость близкого нахождения к линиям электропередачи должны официальные лица, утверждающие проект строительства. Согласно существующим правилам минимальное безопасное расстояние от несущего электропровода сооружения определяется следующим образом:

35 кВ, на столбе – 3–4 изолятора – 10 метров;
110 кВ – 6–8 изоляторов – не менее 20 метров;
220 кВ – 15 изоляторов – от 20 до 25 метров;
330 кВ – 2 провода в связке на одной фазе столба линии электропередачи – требуемое расстояние – 20–25 м;
500 кВ – 3 провода на одной фазе – требования к дистанции – 30 метров;
750 кВ – 4 провода в фазе – 40 метров;
1150 кВ – 55 м минимально рекомендованной удаленности, хотя можно встретить рекомендации добавить еще 5–10 м.

Линия электропередачи

Подсчет расстояния от забора до опоры ЛЭП в корне неверен. По правилам такая дистанция определяется как перпендикуляр, проведённый к заборному столбу от крайней линии проводов. Минимальной высотой для ЛЭП считается 7 м, это значит, что при неблагоприятных условиях накопленный ею заряд может разрядиться в атмосферу, вызвав разрушения и необратимые последствия. Поэтому для большей безопасности считается не расстояние от опоры. Необходимые метры должны быть отмерены от самой крайней точки провода, расположенной со стороны забора.

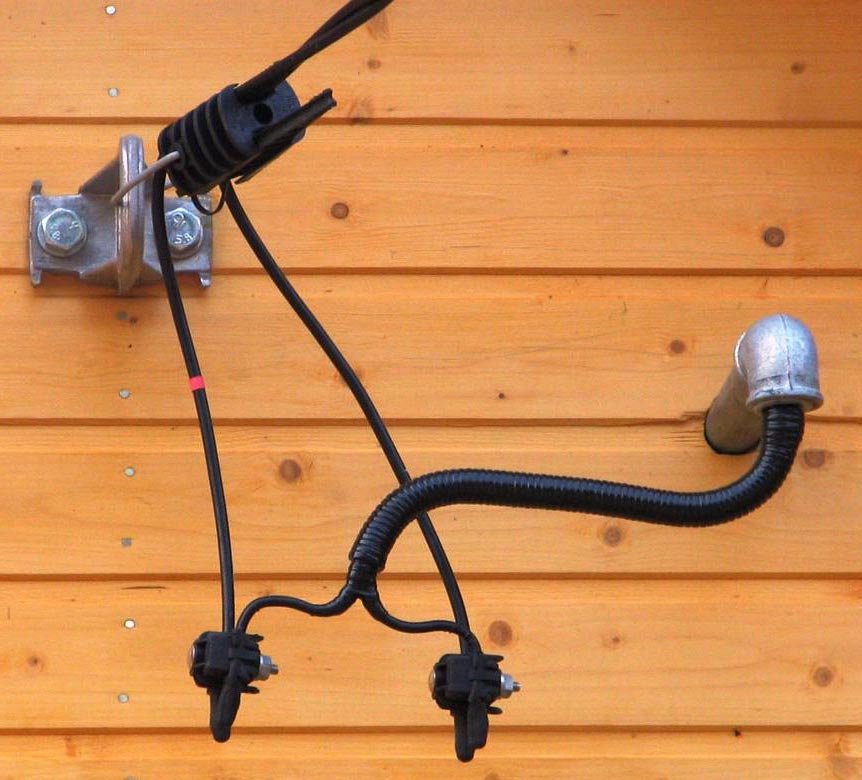

СИП на фасаде

Практически все СИП не подходят для заведения внутрь помещения. Исключение – марка Нг. Остальные провода относятся к горючим материалам. Переход с СИП на медные провода делают на фасаде, и только медные провода идут дальше к щитку.

Сначала СИП фиксируется в точке на стене, от которой идет ответвление. Стена должна быть обязательно отвесной, иначе дождь, снег или ветер могут снести натяжной кронштейн. Сип не может примыкать к стене, минимальное расстояние от провода до фасада должно составлять 6 см.

Если стена выполнена из негорючего материала (кирпич, камень, плитка, панель и т.д.), то провод можно крепить без дополнительной изоляции. Если же фасад облицован сайдингом или выполнен из дерева, потребуются защитные трубы или металлорукава. Удобнее, если сразу на первом кронштейне будет сделан переход с СИП на медный провод.

Соединение медного провода и СИП ведется прокалывающими зажимами или алюмомедными гильзами. Сама установка зажимов схожа с креплением к столбу. СИП также убирается внутрь зажима. Чтобы влага не попадала внутрь, следует подгибать кабель и СИП внизу. Если решено использовать для СИП алюмомедные гильзы, то также потребуется термоусаживаемая трубка. Так, влага не сможет проникнуть в место соединения. Но у таких гильз есть ряд существенных недостатков. Прессовать конструкции на высоте очень неудобно, к тому же если потребуется разъединить провода, придется вырезать провод.

Наземный способ от столба

Данный способ предполагает подсоединение внутренних проводников жилого помещения к близлежащей опоре, которая должна находиться на расстоянии не более 25 м от объекта. В противном случае потребуется установка дополнительной опоры (столба) в 10-ти метрах от объекта. Высота пролета подходящего питающего провода должна составлять более 6 м.

Схема проводки до частного дома

Перед тем как провести присоединение изолированных проводов СИП вручную при помощи зажимов, необходимо провести проводку по стенам и фасаду здания или жилого помещения. Для жесткой фиксации применяются анкерные зажимы, представляющие собой петлю с кронштейном (на стенах монтируются с помощью дюбелей). Минимальное расстояние между поверхностью земли и анкерными зажимами составляет 2,75 м.

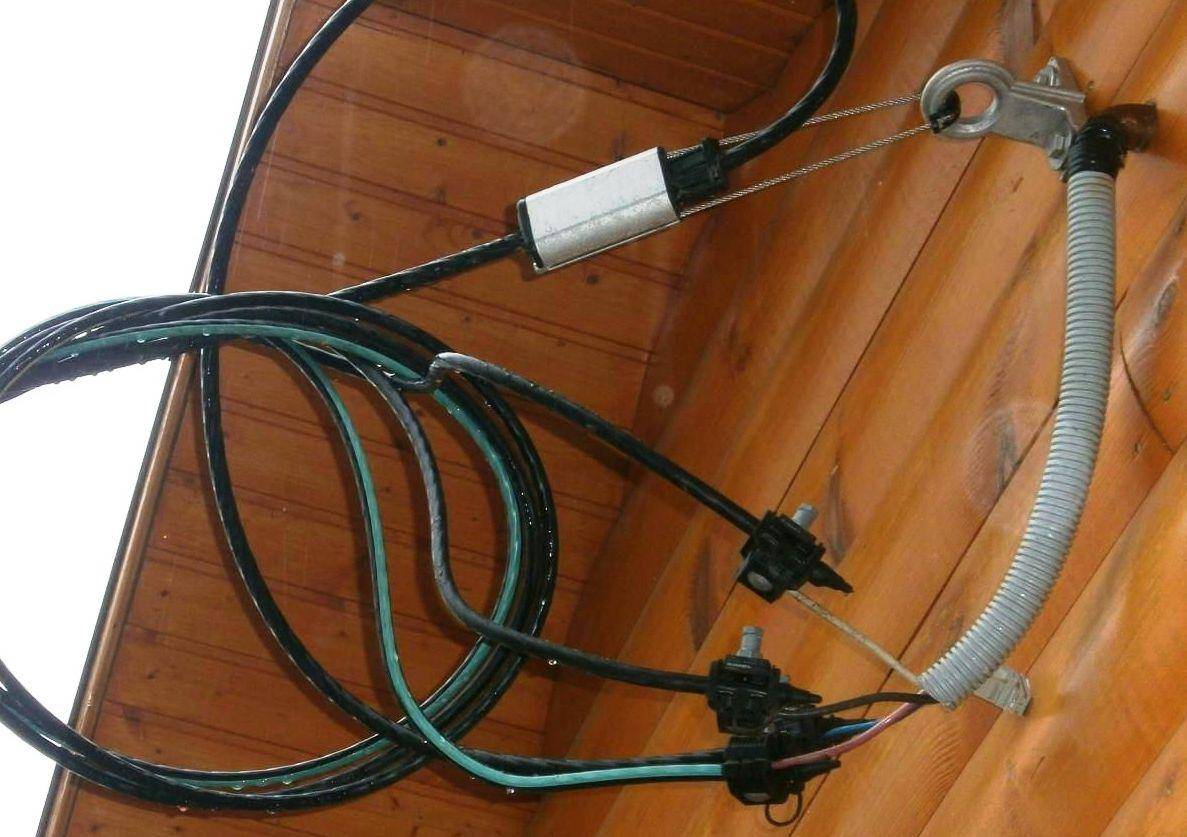

Подключение СИП к дому

После этого идет ввод проводника в здание или жилое помещение. При расположении электрического щита снаружи провод СИП подключается непосредственно к нему. Для соединения внешнего щита с внутренней проводкой используется кабель ВВГнг. Если щит находится внутри здания, изолированный провод необходимо провести через стену, прежде установив специальную металлическую гильзу. Однако рекомендуется перенос щита на внешнюю сторону здания и также использовать кабель BВГнг для ввода внутрь. Завершающим этапом является присоединение ввода к магистральной линии на опоре. Ручное присоединение включает в себя установку анкерных кронштейнов, закрепление к ним проводов, натягивание провода с помощью роликовой арматуры, фиксацию конца проводника зажимом с последующей насадкой на кронштейн.

Подключение СИП кабеля к магистрали

Ошибки при монтаже

Наиболее частые ошибки:

несоответствие анкерных зажимов виду СИП. Анкерные зажимы, предназначенные, например, для СИП-2 не должны применяться для крепления СИП-4;
отсутствие защитных колпачков на проводах;
неправильный ввод кабеля в анкерный зажим. Иногда провода вставляют в него, делая петлю. СИП нужно вставлять в анкерный зажим без каких-либо петель;
иногда размеры скреп-бугелей не соответствуют ширине ленты. Бандажная лента должна стягиваться специальной машинкой;
не используются дистанционные зажимы при проведения провода по фасаду дома. Расстояние от самонесущих проводов до наружной стены дома не должно быть менее 6см, чтобы избежать угрозы возгорания.

Подвод СИП в дом

Проблему решают следующими способами:

Для повышения пожарной безопасности ввод СИП в дом выполняют с использованием специальных гофрированных рукавов, металлических или пластиковых труб, предварительно обработав их поверхность материалом в виде краски или пасты, устойчивой к высоким температурам и открытому огню.
Чтобы не было прямого соединения двух кабелей разного вида, на фасаде здания устанавливают устройства защиты. К ним подводят изолированный провод, а от них протягивают другой кабель по фасаду, заводят внутрь дома и подключают к прибору учёта электроэнергии. Для защиты автоматических выключателей используют специальный бокс.

{SOURCE}

Прокладка кабеля по фасаду здания без выполнения перехода

Общие правила наружной прокладки по стене здания:

Минимальные расстояния до элементов при горизонтальной прокладке:

над наличниками окон или дверей — 30 см;
под наличниками окон или платформой балкона (нижняя плоскость) — 50 см;
над грунтом — 275 см.

Минимальные расстояния до элементов при вертикальной прокладке:

до наличников окон — 50 см;
до края балконов или дверей — 100 см.

Минимальное расстояние от СИП до стены — 6 см.

Последний пункт требует расшифровки. Он относится исключительно к СИП, и связан с особенностями его конструкции. Этот провод не имеет внешнего слоя изоляции, покрытие есть только на токоведущих жилах. Изоляционный материал (ПЭТ) поддерживает горение, и сохраняет свойства только при температуре до 70–90°, в зависимости от модификации. Кроме того, есть СИП с голой жилой, которая используется как нулевая.

По причине невысокой противопожарной стойкости, этот кабель не должен крепиться вплотную к стене. Если кабель загорится, огонь не перекинется на стену. Для монтажа используются специальные фасадные крепления.

Как ввести сип в дом

Ввод провода в дом проводят по-разному. Многие предпочитают сократить до минимума количество соединений, выполняя ввод через стену без использования проводов других типов и характеристик. Некоторые считают наличие дополнительных соединений необходимым условием обеспечения высокого уровня безопасности.

Обычный провод СИП поддерживает горение, поэтому ввод СИП в деревянный дом многие предпочитают не выполнять, заменяя его на кабель ВВгНг. Для повышения уровня безопасности и желание исключить дополнительные соединения рекомендуется покупать СИП марки Н. Ввод в дом выполняют в пластиковой или металлической трубе, способной защитить конструкцию от грызунов.

Основные моменты ввода СИП в дом

Если кабель потребуется вести к точке входа в помещение по стене, то для его фиксации потребуется приобрести дистанционные зажимы. Они позволяют закрепить провод на кирпичной стене или других поверхностях на расстоянии минимум 6 см от них.
После ввода СИП-4 в дом убедитесь, что снаружи он изгибается вниз по фасаду. Если он будет висеть под углом к дому, то по поверхности изоляции будет стекать влага, попадая в защитную трубу и в помещение. Уплотнительные материалы помогут избежать проникновения воды внутрь, но лучше исключить возможность намокания места ввода.
Выполняйте ввод СИП в дом по ПУЭ, а также обязательно согласуйте работы с энергоснабжающей компанией. Кроме основных правил, они могут предъявлять свои требования к монтажу СИП.

Соединение СИП со щитком

Еще один вариант крепления – это подсоединение СИП напрямую со щитком. При этом щиток должен находиться на фасаде. Главное, чтобы габариты распредщитка позволяли поместить внутрь толстые провода. Для соединения используются алюмомедные наконечники, которые надеваются на конец СИП, запрессовываются. Перед этим лучше вставить в медную часть провод такого же сечения и уже затем делать прессовку.

Внимание! Необходимо выбирать щитки, имеющие высокую степень защиты от влаги, не менее IP65. Можно использовать вариант с вводом к выключателю нагрузки, который подходит и для медных, и для алюминиевых проводов. Жила просто зачищается и вставляется в модуль выключателя

Для улучшения соединения дополнительно используется смазка суперконт, которая также убирает возможный перегрев. Это связано с тем, что в составе смазки присутствует медь

Жила просто зачищается и вставляется в модуль выключателя. Для улучшения соединения дополнительно используется смазка суперконт, которая также убирает возможный перегрев. Это связано с тем, что в составе смазки присутствует медь

Можно использовать вариант с вводом к выключателю нагрузки, который подходит и для медных, и для алюминиевых проводов. Жила просто зачищается и вставляется в модуль выключателя. Для улучшения соединения дополнительно используется смазка суперконт, которая также убирает возможный перегрев. Это связано с тем, что в составе смазки присутствует медь.

Для кабеля еще используют переходные контактные клеммы, которые обеспечат оптимальный переход между алюминием и медью и изолируют место контакта.

Размещение СИП внутри щитка

По ГОСТу для соединения следует использовать штифтовые наконечники, состоящие из алюминия или сплава алюминия и меди. СИП провода спрессовываются этими наконечниками. Само подключение возможно только на модульном автоматическом выключателе в литом корпусе.

Использование нестандартных материалов для крепления и установки любого электроснабжающего оборудования значительно повышает безопасность его эксплуатации. Поэтому вся арматура должна быть заводского производства.
