Тонкости выборы теплого электрического пола

Делаем расчет, сколько электричества потребляет пленочный теплый пол

В ситуации постоянного подорожания теплоносителя, вопрос автономности и удобства отопления постепенно стал занимать второстепенное значение. Большинство пользователей при выборе системы в первую очередь спрашивают консультантов о том, сколько придется заплатить ежемесячно и в течение отопительного сезона, чтобы оплатить расходы за теплоноситель.

1. Содержимое:

Чтобы определить рентабельность и целесообразность применения той или иной системы отопления, следует внимательно подсчитать материальные издержки. Сколько электроэнергии потребляет пленочный теплый пол? Производитель заявляет, что такие системы экономичны и могут составить конкуренцию традиционным электро и газовым котлам. Так ли это?

Сколько потребляет инфракрасный теплый пол

Подсчитать сколько каждый пол в кВт потребляет электричества, точно практически невозможно, так как: существует пленка с разной мощностью, у каждого здания свои энергопотери, зависящие от качества утепления, количества оконных проемов и т.д.

Общая отапливаемая площадь. Затраты на обогрев берутся из расчета 70-80% от площади помещения. С учетом особенностей монтажа и работы матов, полностью утепленная комната потребует проложить пленку только на 70% площади.

Если взять дом в 50 м², пленку с мощностью 160 Вт и теплоизоляционным слоем в 1,2 см – потребление электричества, около 0, 5 кВт в час. В результате суточное потребление электроэнергии инфракрасным плёночным тёплым полом составит 12,6 кВт.

Расходы на обогрев дома ИК полом

Дальнейшие расчеты можно выполнить, взяв среднюю стоимость электроэнергии в регионе (цена может меняться в зависимости от месторасположения дома). Произведя несложный расчет потребляемой мощности до на 50 м², можно прийти к следующим результатам:

1. Потребляемая мощность за месяц- 378 кВт.

Дальше делаем расчет затрат по электроэнергии. Средняя стоимость за 1 кВт в Москве составляет 4 руб. 50 коп. Получается, что за отопительный сезон придется заплатить приблизительно 6804 руб., при затяжной зиме и поздней весне 9072. В результате получается серьезная экономия на отоплении.

Выгодно или нет отопление от ИК пола

Как было показано, расход энергии на инфракрасный карбоновый теплый пол не настолько большой, чтобы категорически отказаться от использования ИК системы отопления.

Низкие эксплуатационные расходы. Укладку пола можно сделать самостоятельно, в отличие от газового оборудования, при подключении не требуется никаких разрешений и согласований, оплаты изготовления проектов и т.д. Ремонт не требует больших экономических затрат.

Расчет мощности и температуры тёплого водяного пола

Калькулятора выбора мощности отопительного котла

Калькулятор расчета количества секций радиаторов

Калькулятор расчета метража трубы теплого водяного пола

Расчет теплопотерь и производительности котла

Расчет стоимости отопления в зависимости от типа топлива

Калькулятор расчет объема расширительного бака

Калькулятор расчета отопления ПЛЭН и электрокотлом

Расходы на отопление котлом и тепловым насосом

Всегда ли нужна теплоизоляция?

Ответ кажется очевидным – конечно нужна, ведь в противном случае часть тепла уходит вниз. Но здесь не учитывается надежность монтажа плитки. Дело в том, что мы не можем постелить на бетонное основание теплоизоляцию, сверху намазать плиточный клей и положить плитку. При такой конструкции велик риск того, что плитка потрескается, так как любая теплоизоляция достаточно мягкая. Даже если это твердые сорта пенополистирола.

Для надежности необходимо над теплоизоляцией сделать слой цементной стяжки не менее 5 сантиметров. Только при таком монтаже можно быть уверенным, что плитка будет держаться. Но такая конструкция не всегда возможна из-за ограничений по высоте. Вот и приходиться часто выбирать из двух зол меньшее. Лучше пусть часть тепла уходит вниз, чем потрескается плитка.

Выбираем мощность

Перед выбором необходимо ответить — насколько холодное помещение. Это необходимо для того, чтобы определиться с мощностью на квадратный метр. Конечно, идеальным в этом случае будет теплотехнический расчет, который точно покажет, какая необходима мощность. Но на практике, помещения условно делят на три типа:

1. Кухни, санузлы, ванные комнаты, бани, прихожие, коридоры, жилые комнаты в квартирах;
2. Балконы, лоджии, подвальные помещения, цокольные этажи;
3. Гаражи, беседки, склады;

Первый тип – не холодные помещения. Для обогрева таких помещений, как правило, достаточно 130-150 Ватт на квадратный метр. Второй тип помещений принято считать холодными, поэтому закладывают мощность 180 – 220 Ватт на квадратный метр. Третий тип помещений можно назвать очень холодными и чаще всего применение теплого пола здесь будет не эффективно.

Нагревательный мат

Нагревательный мат, это по сути тот же самый нагревательный кабель, может быть меньшего диаметра, только закрепленный на сетке. Средняя ширина такой сетки – 50см.

Такой вид теплого пола подойдет в том случае, если у вас уже готова стяжка и все что осталось сделать, это уложить плитку.

Нагревательный мат чаще всего укладывают непосредственно в слой плиточного клея.

Еще его можно залить наливным полом, толщиной не более 5-10мм, после чего под гребенку монтируется плитка или другое покрытие.

Преимущества

нагревательный мат уже продается как готовое изделие с определенным рассчитанным шагом

Вам не нужно производить подсчеты мощности на 1м2, шаг укладки и т.д.

из-за того, что мат находится непосредственно под плиткой, нагрев покрытия происходит достаточно быстро

Для кафеля нужно всего 10 или 15 минут. Особенно это выгодно при небольших площадях обогрева, например в ванной. Там как правило, площадь теплого пола от 0,5м2 до 3м2.

Например, кладете под кафельную плитку (не керамогранитную) нагревательный мат. У кафеля самая лучшая теплоотдача.

При мощности 130 Вт/м разогрев всего пола займет не более 25 минут.

При этом ваши ноги, которые босиком отчетливо различают изменения даже в 1 градус, ни коим образом не почувствуют так называемую ”тепловую зебру”. Потому что пол прогреется полностью.

Чтобы подобная зебра вообще никогда не ощущалась, необходимо укладывать кабель с шагом не более 8-10см.

Однако малую глубину укладки можно отнести и к недостатку, вследствие быстрого остывания после отключения питания. Но если вам важна не экономия, а скорость прогрева помещения, то ваш выбор – однозначно мат.

отсутствует необходимость высоко задирать уровень пола

А следовательно не будет проблем с высотой дверных проемов и подбором дверей.

Недостатки

нагревательные маты производятся с определенной кратностью к площади обогрева 0.5м2, 1м2, 2м2 и т.д.

То есть, если вам нужно обогреть 5.2м2, то придется покупать минимум 6м2 и думать куда же засунуть оставшиеся излишки.

Поэтому большинство специалистов советуют округлять площади в меньшую сторону.

ограничение шириной мата

При раскладке на площадях со сложной конфигурацией потребуется определенный опыт или совет специалистов, дабы избежать пробелов в тех или иных местах.

нагревательный мат ни в коем случае нельзя укладывать на утеплитель

Кабель утопленный в утеплителе просто перегреется. Монтировать его можно только на прогрунтованную поверхность.

мат гораздо проще повредить, в том числе при монтаже плитки

В целом обе системы очень надежны и имеют срок службы 15-20 лет. При малых площадях расход электроэнергии у них примерно одинаков. Поэтому главным критерием при выборе становится вопрос стяжки.

Если есть желание и возможность ее сделать, то выбирают кабель, а если поднять пол уже никак не представляется возможным, по техническим или экономическим причинам, то покупают нагревательный мат.

Сравнить текущие цены нагревательных матов, греющего кабеля и инфракрасного теплого пола можно здесь.

https://youtube.com/watch?v=a8JuDqZrTdA%3F

Особенности выбора

В процессе выбора электрического пола следует учитывать ряд факторов. В первую очередь, надлежит определиться с мощностью. При этом если такой пол выступает в виде дополнительного обогрева, то мощность варьируется от 110 до 120 Вт/м2. Когда это основное отопление, то показатели составляют 130-150 Вт/м2.

Как правило, теплый пол выкладывают на открытое место, на котором не будет крупной мебели. Для защиты нагревательных элементов от скачков электрического напряжения, рекомендуется подсоединение выполнять через стабилизатор.

Когда пространство достаточно большое, то следует воспользоваться только одним термостатом. Его устанавливают в шкафу управления, так и удобнее, и дешевле.

Для расчета мощности пола проводится легкий расчет. К примеру, для выкладки теплого пола в помещение размером 10 м2 необходимо 10*140*1.2 = 1.7 кВт. К тому же, требуется взять запас примерно в 20%.

Напольный «пирог»

Особое внимание уделяется выбору финишного покрытия. Пробка, утепленный линолеум или паркет не самый лучший вариант, поскольку в этом случае будет снижена эффективность, а паркет и вовсе может ссохнуться

Для электрического пола оптимальным видом будет:

• ламинат;
• не утепленный линолеум;
• наливной пол;
• плитка.

Нельзя сказать однозначно какой именно вид пола лучше

Особое внимание заслуживает водно-электрический пол. Его стоимость достаточно высока, однако он отличается существенными преимуществами

Его энергетические затраты меньше. Кроме того, на него можно ставить мебель, что делает возможной перестановку в комнате. В любом случае, каждая ситуация требует индивидуального расчета мощности и выбора теплого электрического пола.

Какой теплый пол лучше

С одной стороны, оба вида систем – и водяные, и электрические – имеют одинаковые плюсы использования. Это хороший прогрев поверхности пола с возможностью регулировки температуры за счет термостата и создание уюта в доме. За счет любой системы теплого пола удается создать оптимальный микроклимат в помещении.

Теплый пол под плитку

Но у каждой из систем есть и свои недостатки, а вероятность использования их будет зависеть от того, в каких условиях планируется эксплуатация оборудования. Например, в многоквартирном доме водяные полы не устанавливаются по вышеописанным причинам. Исключением являются новостройки с дополнительными выводами из системы отопления, к которым и подключаются трубы водяного пола. И в старых домах лучшим вариантом обустройства подогрева полов будет всегда электрическая система. В частном же доме можно укладывать и водяной подогрев, особенно если имеется автономная система отопления жилища.

Достоинства и недостатки различных конструкций теплых полов

К минусам водяной системы подогрева относятся:

• необходимость регулярных осмотров и профилактики;
• создание хорошего гидроизоляционного слоя;
• высокие цены на материалы и дороговизна самой работы;
• полы могут греться только тогда, когда включен отопительный котел, что не всегда удобно в летнее время.

Укладка теплого водяного пола

Выбирать из электрических систем также нужно по определенным критериям. Например, ИК полы не создают электромагнитного поля, что актуально для тех, кто особо внимательно относится к своему здоровью. Такие полы будут актуальны и в помещениях, где имеется много мебели, ведь они устанавливаются только под свободную от нее площадь. А это – экономия материалов и денег.

К плюсам любой электросистемы можно отнести также возможность включения подогрева в любой момент – они не зависят от работы дополнительного оборудования. А сроки службы у электрополов велики и достигают 50 лет без лишнего внимания со стороны владельца.

Темоплёнки с инфракрасным излучением дают оздоровительный эффект

Возможности электрического пола

Оснащение помещения теплым полом позволяет обеспечить равномерность распределения тепла. Дополнительный комфорт создается благодаря распространению тепла снизу. К тому же, теплая зона внизу и прохладный воздух сверху с медицинской точки зрения полезен.

Преимущества электрических теплых полов:

• быстрый монтаж и легкий ремонт;
• доступная стоимость;
• возможность согрева комнат с небольшим пространством, не используя при этом дополнительные источники;
• регулярное поддержание температурного режима (не менее +25С);
• визуально незаметный отопительный источник, что дает возможность использовать его в любом интерьере.

Недостатки электрических теплых полов:

• высокий уровень электромагнитного излучения, который производит пол, способен отрицательно сказаться на самочувствии людей, находящихся в помещении;
• значительные энергетические затраты;
• несовместимость со всеми напольными покрытиями;
• невозможность ставить мебель и габаритные бытовые приборы на поверхность, обустроенную теплым полом, поскольку это может вызвать перегрев кабеля.

Таким образом, электрический пол нуждается в предварительном проектировании, для того чтобы учесть все недостатки и свести их к минимуму.

Альтернативное отопление в виде электрического теплого пола: расход электроэнергии

Существуют множество других типов системы отопления:

• Твердотопливные котлы:
• Угольный;
• Дровяной;
• На брикетах;
• Дизельный котел;
• Электрический котел;
• Электрические радиаторы.

В качестве альтернативного отопления для вышеперечисленных вариантов, пленочный теплый пол имеет положительные отзывы и низкий расход электроэнергии, поскольку выступает как страховка и поддерживает оптимальную температуру непосредственно напольного покрытия. В таком случае используется образец с меньшей мощностью 110-160 Вт. Количество рабочих часов в сутки существенно сокращается и конечная сумма из пугающей превращается в символическую. В совокупности с неповторимым ощущением теплого пола под ногами, будет ясно, что потраченные средства себя оправдали.

График потребления электроэнергии

Единственный фактор – это теплопроводность напольного покрытия. В случае использования линолеума, ковров, ПВХ плитки достаточно будет минимальной мощности. При деревянном покрытии мощность следует повысить, в зависимости от толщины материала.

По аналогии с частным домом электрический теплый пол в многоквартирном здании потребляет незначительное количество электроэнергии, так как является дополнением к центральному отоплению.

Монтаж теплого пола в квартире

Существуют случаи, когда центральное отопление не справляется и рациональнее выполнить укладку пленочного пола вместо реконструкции старой ветки водяного отопления.

Большое помещение оснащается дополнительным источником тепла

Какой теплый пол лучше

С одной стороны, оба вида систем – и водяные, и электрические – имеют одинаковые плюсы использования. Это хороший прогрев поверхности пола с возможностью регулировки температуры за счет термостата и создание уюта в доме. За счет любой системы теплого пола удается создать оптимальный микроклимат в помещении.

Теплый пол под плитку

Но у каждой из систем есть и свои недостатки, а вероятность использования их будет зависеть от того, в каких условиях планируется эксплуатация оборудования. Например, в многоквартирном доме водяные полы не устанавливаются по вышеописанным причинам. Исключением являются новостройки с дополнительными выводами из системы отопления, к которым и подключаются трубы водяного пола. И в старых домах лучшим вариантом обустройства подогрева полов будет всегда электрическая система. В частном же доме можно укладывать и водяной подогрев, особенно если имеется автономная система отопления жилища.

Достоинства и недостатки различных конструкций теплых полов

К минусам водяной системы подогрева относятся:

• необходимость регулярных осмотров и профилактики;
• создание хорошего гидроизоляционного слоя;
• высокие цены на материалы и дороговизна самой работы;
• полы могут греться только тогда, когда включен отопительный котел, что не всегда удобно в летнее время.

Укладка теплого водяного пола

Выбирать из электрических систем также нужно по определенным критериям. Например, ИК полы не создают электромагнитного поля, что актуально для тех, кто особо внимательно относится к своему здоровью. Такие полы будут актуальны и в помещениях, где имеется много мебели, ведь они устанавливаются только под свободную от нее площадь. А это – экономия материалов и денег.

К плюсам любой электросистемы можно отнести также возможность включения подогрева в любой момент – они не зависят от работы дополнительного оборудования. А сроки службы у электрополов велики и достигают 50 лет без лишнего внимания со стороны владельца.

Темоплёнки с инфракрасным излучением дают оздоровительный эффект

О системе тёплых полов в целом

Рассматривая задачу, как подобрать тёплый пол для конкретных условий и конкретной квартиры необходимо учесть целый ряд факторов. К ним можно отнести:

• будет ли выступать система в качестве основной для обогрева помещения или использоваться только для подогрева в дополнение к центральной системе отопления;
• особенности помещения (жилое, ванная, кухня и т.д.);
• какое управление (термостат) и возможные режимы работы всей системы будут востребованы;
• какая дополнительная теплоизоляция может быть использована без переделки помещения (пороги, двери);
• обеспечение электроэнергией в нужном объёме.

Учёт этих факторов, а также нескольких дополнительных, таких как расположение помещения на нижних или верхних этажах здания, толщина покрытия плитки пола, позволит определить требуемую мощность для обогрева

Принять во внимание всё эти факторы и провести расчёт помогает специальная методика, изложенная в СНиП-ах

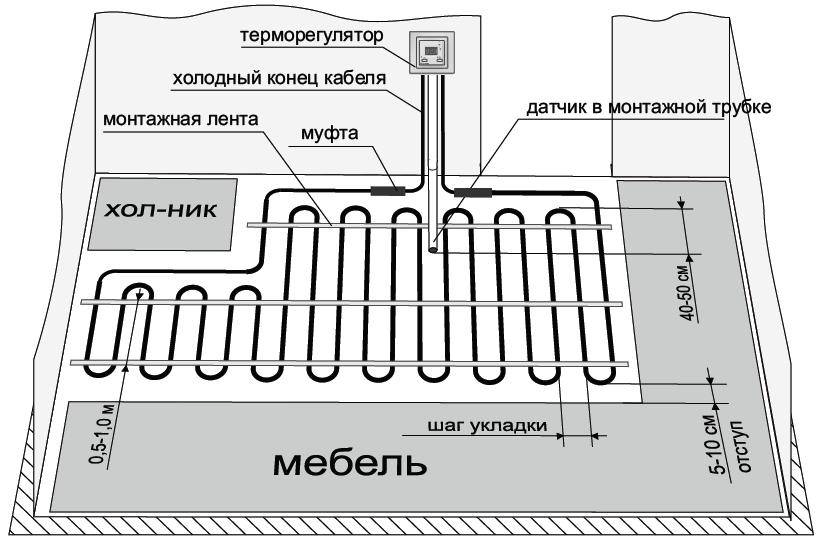

Схема монтажа теплого пола

При монтаже и расчёте тёплого пола необходимо учитывать, что для обогрева используется только свободная от мебели и оборудования площадь, а также то, что нагревательные элементы располагаются на некотором расстоянии от стены.

Для обеспечения комфортных условий площадь, занимаемая системой обогрева, должна быть не менее семидесяти процентов от всей площади помещения. Такое соотношение общей и обогреваемой площади сделает обоснованным ваш выбор тёплого пола,  независимо от используемой системы обогрева.

Возможности стержневого инфракрасного тёплого пола

Такая разработка считается одной из самых последних и позволяет получить массу плюсов. В первую очередь, это возможность совмещения с напольным покрытием любого типа, включая те, что используются во влажных помещениях. Нагреву в результате подлежит не воздух, а предметы, расположенные вокруг.

Благодаря низкой конвекции воздух не сушится, пыль не поднимается, а значит, и лёгкие людей остаются защищёнными от негативного воздействия. При необходимости можно проверить, насколько работоспособна система, ещё до заливки, просто подключив её в сеть. Даже если в процессе эксплуатации какой-то элемент вдруг перестанет работать, система продолжит функционировать, как ни в чём не бывало.

Особенности выбора различных видов теплого пола

Для каждого вида теплого пола существует ряд специфических критериев выбора. Их нужно учитывать, чтобы добиться максимальной эффективности работы отопительной системы.

Кабельный пол

Резать кабель не рекомендуется

У кабельных систем в первую очередь нужно учитывать длину провода. Если пленочные элементы можно укоротить, то кабель резать не рекомендуется. Его нужно брать строго по размеру помещен. Укорачивание приведет к тому, что он будет работать в аварийном режиме, а это неизбежно приведет к уменьшению срока службы

При выборе кабелей необходимо обращать внимание на следующие параметры:

• диаметр сечения;
• рекомендованная высота стяжки;
• оптимальный шаг укладки;
• длину;
• мощность;

• рекомендованную площадь помещения;
• удельное тепловыделение (Вт/п.м);
• минимально допустимый радиус изгиба;
• термостойкость изоляции;
• наличие и тип защитного экрана

Нагревательные маты

У нагревательных матов должен быть экран

При их выборе нужно учитывать:

• ширину полотна —она составляет 500–1000 мм и подбирается в зависимости от размеров и конфигурации площади, на которой необходимо разложить нагревательный элемент;
• толщину мата — зависит от диаметра кабеля и материала для подложки, может достигать 50 мм;
• мощность — в среднем этот параметр варьируется в пределах 100–200 Вт/м².

У нагревательных матов должен быть экран. Он заземляется и выравнивает электрические потенциалы. Если экрана нет, при монтаже теплого пола придется устанавливать металлическую сетку, поскольку это требование содержится в правилах ПУЭ.

Выбор ИК-пленки

Важно обратить внимание на мощность

Первый критерий, который учитывают при покупке пленочного пола – это мощность. Для комфортных условий в помещении необходимо определить необходимую степень обогрева и квадратуру теплых полов. Номинальная мощность может варьироваться в пределах 100–250 Вт/м². Более точный показатель зависит от области применения системы обогрева:

• жилые комнаты и кухни в частных домах и на первых этажах — от 140 до 160 Вт/м²;
• туалеты, ванные комнаты, другие помещения с повышенной влажностью — от 150 до 180 Вт/м²;
• кухня и жилые комнаты в квартирах выше первого этажа — от 120 до 150 Вт/м²;
• лоджии, балконы, остекленные веранды и террасы — от 180 до 250 Вт/м².

Также при выборе ИК-пленки нужно учитывать дополнительные параметры:

1. Ширина рулона. Она варьируется в пределах 500–1000 мм и подбирается по площади конкретного помещения.
2. Толщина пленки. Не рекомендуется покупать ИК-полотна тоньше 3 мм.
3. Состояние карбоновых полос — необходимо поднести пленку к свету и убедиться, что нагревательные элементы не просвечиваются. Слишком тонкий слой графита — плохой признак и путь к недолговечности.
4. Цвет промежуточных полос между нагревательными блоками. Он может быть мутным или прозрачным, предпочтение лучше отдавать пленкам с мутными промежутками, так как они прослужат дольше.
5. Способ соединения графитовых полос с токопроводящей сеткой. В большинстве случаев в этих целях используют серебро, которое добавляют в графитовую пасту. При использовании такой технологии существует риск быстрого отслоения шины.

Как выбрать модель тёплого пола?

Выбираем терморегулятор

Терморегуляторы делятся на три вида:

• Механические;
• Цифровые;
• Программируемые;

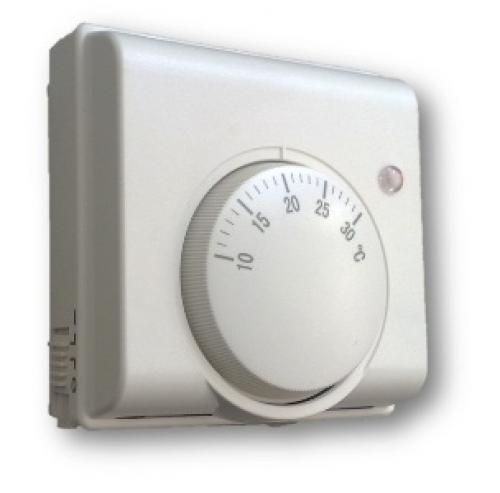

Механические термостаты — самый простой и дешевый вариант. Здесь есть только возможность включить и колесико, которым регулируется температура.

Цифровые терморегуляторы от механических отличаются лишь наличием дисплея, на котором отображается температура.

Третий вариант – программируемые. Все программируемые терморегуляторы программируются на неделю. На каждый день можно выставить свои настройки. Этот вариант нивелирует один из недостатков теплых полов — продолжительное время нагрева. Например, когда вы проснулись, включили , но пока он нагрелся, вам уже и не нужно, так как вы уехали на работу. Программируемый можно запрограммировать таким образом, что он включит нагрев за 1-2 часа до вашего пробуждения.

Все про электрический теплый пол

Как мы видим, выбор системы обогрева пола не такая уж и сложная задача. Достаточно всего лишь внимательно пройтись по пунктам статьи.

Затраты на энергоресурс в зависимости от финишного покрытия

Важно знать, что на уровень расхода электроэнергии для тёплого электрического пола, также влияет финишная отделка, а точнее её теплопроводность. При выборе ламината или доски, ваши затраты на обогрев будут больше, так эти материалы обладают низкой теплопроводностью

А вот керамика, линолеум или ковролин — идеальный и экономически оправданный материал. Прогрев поверхности осуществляется быстро, и на это тратится минимальное количество электроэнергии.

Также важно при выборе финишного покрытия убедиться в том, что материал совместим с теплыми полами и узнать максимальную температуру, при которой он сохранит свои свойства. Важно чтобы при создании пирога для тёплого пола соблюдались все технологии

Не должен быть пропущен ни один слой – утеплитель, отражатель, демпферная лента. Все они играют важную роль в эффективности роботы теплого пола и расхода электроэнергии

Важно чтобы при создании пирога для тёплого пола соблюдались все технологии. Не должен быть пропущен ни один слой – утеплитель, отражатель, демпферная лента

Все они играют важную роль в эффективности роботы теплого пола и расхода электроэнергии.

Блок управления электрическим теплым полом. Виды терморегуляторов

На нынешний день существует несколько видов терморегуляторов, с помощью которых можно регулировать температуру в доме. Их различают по:

• Месту крепления;
• Способу крепления;
• Внешнему виду;
• Способу взаимодействия;
• Количеством датчиков, что подключаются.

Управление теплым полом производится с помощью блока, где можно настроить работу элементов, которые выделяют тепло. в большинстве случаев можно самому включать и выключать нагревательные элементы, регулировать температуру в доме, но так же можно поставить настройки на автоматическое переключение и регулирование.

По принципу работы терморегуляторы разделяют следующим образом:

Электронно-механический регулятор. Один из простых способов регулирования теплыми полами. Данный блок имеет небольшое количество функций, благодаря которым работает теплый пол. С помощью этого устройства можно только регулировать температурный режим и отключать его от сети. Регулирование, своей структурой, напоминает утюг, на котором температура регулируется с помощью колесика. Плюсом данной панели регулирования является достаточно низкая себестоимость и относительная долговечность. Поскольку подобные устройства очень редко ломаются.

Электронно-механический

Цифровая панель управления. Ее работа аналогична предыдущему варианту, но с той разницей, что команды подаются с помощью клавиатуры. Вторым вариантом является сенсорный экран. Кроме того блок, что производит управление теплым полом, оснащен электрическими датчиками, с помощью которых проводится измерение температуры пола и воздуха. Затем эта информация поступает на сам терморегулятор.

Цифровая панель управления

Программируемый терморегулятор. С помощью этого устройства можно значительно экономить как на энергоресурсах, так и касательно денежных расходов. Регулятор оснащен множеством датчиков, которые способны замерять с точностью температуру разных помещений и так же благодаря их показателям регулируется температура в каждой комнате отдельно. Кроме этого управление данной системой можно совершать через сеть интернета. Это очень удобно, когда человек покидает помещение, он отключает систему теплый пол, возвращаясь, управление совершает с помощью своего смартфона. И до его прихода комната прогревается до нужной температуры.

Программируемый

Одножильный или двухжильный электрический пол

Монтажная схема электрического теплого пола

Так как теплый электрический пол функционирует на основании стандартного супер тонкого кабеля либо обогревательной секции, следует определиться с мощностью и габаритами набора. Затем необходимо выяснить, какой необходим пол — с одной или двумя жилами.

Нагревательный элемент — это особый кабель, состоящий из:

• изоляции;
• 1 или 2 жил;
• оплетки экранированного типа;
• оболочки.

Правила прокладки греющего кабеля

Теплые полы бывают одножильными/двужильными и под бетонную стяжку, и без нее. Их отличие состоит в методе подсоединения к терморегулятору. Монтируя одножильный кабель, его концы подсоединяют к терморегулятору, а двужильный присоединяется лишь с одного конца, другой на включение не оказывает влияния. Наиболее удобный вариант это, конечно, двужильная модель, поскольку она наиболее удобна в монтаже. Особенно это касается нагревательного мата.

Виды и устройство электрических теплых полов

Монтаж плёночного пола

Инфракрасный теплый пол – Монтаж, укладка и подключение пленочного пола.

Как говорилось выше, смонтировать тёплый электрический плёночный пол просто. Но начинать нужно, как и при установке любого пола с обогревом — со схемы расположения плёнки (под мебелью не стелить). Плёнка кладётся на расстоянии не менее 10 см от мебели.

Затем определяется мощность пола. При укладке ламината, как финишного покрытия, мощность не должна превышать 150 Вт, если будет плитка — до 200 Вт. После, рассчитывается количество изделия — с плёнкой это легко, она должна закрывать всю требуемую поверхность, максимальный отрезок 8 метров.

Процесс сооружения электрического тёплого плёночного пола схож с кабельными системами, отличие только в обустройстве нагревательного элемента.

Подготовительные работы

Начинать следует с подготовки участка для терморегулятора. Он устанавливается в доступном месте на стене. Для него проделывается выемка, в которой размещается распределительная коробка.

Затем подготавливается черновой пол — выравнивается и очищается.

Стелится полиэтиленовая плёнка — она необходима для защиты от влаги. Поверх неё укладывается фольгированный утеплитель (толщиной не более 5 см), металлизированной стороной вверх, это поможет избежать потери тепла. Листы проклеиваются между собой скотчем.

На утеплители отмечаются места расположения плёнки, и проделывается углубление для датчика. Термодатчик должен размещаться под второй секцией инфракрасного пола — это позволит более точно принимать информацию о нагреве поверхности.

Монтаж плёнки

Полосы пола укладываются согласно подготовленной схемы. Для уменьшения длины провода, плёнка кладётся торцевыми сторонами к стенке, где будет терморегулятор, отступ от стены 15 см, медные контакты должны быть расположены вниз.

Не допускается укладка полотен внахлёст, они должны располагаться в стык. При необходимости плёнку можно разрезать, но только по специально предназначенным линиям, размер максимального отрезка 8 метров. Изделие фиксируется скотчем к теплоизоляционному материалу.

Подключение системы

Плёнка к питанию подсоединяется при помощи клемм. Для этого с края провода снимается изоляция, он просовывается в зажим, один контакт которого вставляется внутрь плёнки, а второй устанавливается на медную шину. Все контакты фиксируются плоскогубцами и изолируются битумным скотчем, места разреза плёнки также должны быть изолированы.

После этого, устанавливается температурный датчик, он крепится на битумной изоляции к черной кремниевой полосе снизу плёнки, а провод протягивается к терморегулятору по выемке в подложке.

Монтируется терморегулятор. К нему подключаются половые кабели и от датчика. Затем подсоединяется питающий силовой провод.Для проверки функциональности системы, требуется включить её на полную мощность на несколько минут.

Укладка финишного покрытия

Прежде чем стелить отделочное изделие, конструкция покрывается толстым полиэтиленом — это защитит её от влаги.

Укладывать ламинат можно прямо на полиэтиленовую плёнку. Если вы собираетесь класть ковролин или линолеум, то сверху гидроизоляции размещаются листы фанеры.

Как правильно монтировать плитку на тёплый плёночный пол — это можно делать двумя способами:

На полиэтилен кладётся малярная сетка, для улучшения сцепления. Заливается тонкий слой (1 см) самовыравнивающегося состава или стяжки.
Гидроизоляция обшивается ГВЛ, листы фиксируются саморезами

Важно не повредить плёнку.Плитка монтируется на клей для тёплых полов.

Для этого, оно очищается, поверх кладётся теплоотражающее изделие, на которое укладывается плёнка.
