Теплый электрический пол под плитку своими руками

Укладка плитки на водяной теплый пол. Преимущества и недостатки плиточного теплого пола

Небольшая ванная комната, кухня или целый банный комплекс, все эти объекты могут успешно отапливаться водяными теплыми полами. Такой монтаж возможен при соблюдении некоторых условий. На руках имеется готовый проект отопительной системы, в соответствии с которым укладываются петли отопительного контура, подобрано обслуживающее оборудование. Тепловые расчеты позволят определиться с мощностью нагревательного прибора, сделать правильно схему укладки водяных труб.

Что вам ожидать в итоге? Напомним, какими достоинствами обладает теплые полы, покрытые сверху кафелем или другим керамическим материалом. К примеру:

Подогреваемый пол создает внутри помещения комфортную температуру.
Поверхность пола быстро сохнет, оставаясь теплой и сухой в процессе эксплуатации помещения.
Укладка теплого пола под плитку не требует дополнительных финансовых затрат.
Теплые полы в ванной комнате можно использовать в комбинации с традиционным, радиаторным отоплением.
Плиточный пол с подогревом совершенно не подвержен образованию плесени и вредных для человека болезнетворных микроорганизмов.
Плиточный пол с водяным подогревом в любое время будет теплым, приятным на ощупь.
Соответствие теплого плиточного пола в банях и в саунах необходимым санитарным нормам и стандартам.

Зная о таких достоинствах, вам непременно захочется сделать тёплый пол своими руками, уложив водяной контур под плитку. С технической точки зрения этот процесс не представляет особой сложности. Единственное условие – строгое соблюдение технологии укладки. Конструкция водяного пола требует строгого соблюдения последовательности всех этапов монтажа.

Важно! Следует помнить, что кафельная плитка значительно увеличивает прочность всей конструкции. В дополнение к бетонному монолиту, добавляется еще цельное керамическое покрытие

В случае возникновения аварийных ситуаций, без знания точного расположения водяного контура, вам придется срывать довольно крупный фрагмент и плитки и бетонной стяжки.

Для оборудования водяных полов в деревянных строениях, следует правильно выполнить укладку настильной конструкции, не забывая о дополнительных листах фанеры, ГВЛ или ДСП. Без дополнительной жесткости кафельный пол будет играть, что обязательно скажется на целостности керамической поверхности.

Электрический теплый пол под плитку. Кабельный электрический пол

Уже из самого понятия «кабельный теплый пол» ясно, что нагревательным элементом является электрический кабель с высоким удельным сопротивлением. По нему проходит электрический ток, нагревая его по аналогии с утюгом, электроплиткой, ТЭНом и т.д. Кабель передает свое тепло стяжке, которая, в свою очередь, нагревает кафельную плитку.

Кабельный нагревательный пол.

Нагревательные провода бывают:

одножильными;
двужильными;
саморегулирующимися.

Виды нагревательных кабелей.

Одножильный кабель (на рисунке позиция А). У провода одна жила, которая одновременно и проводник электроэнергии и нагревательный элемент. У него два недостатка:

наличие излучения, несмотря на оплетку из медной проволоки. При постоянной работе системы организм человека все же ощущает на себе некоторое негативное воздействие. При использовании подогрева в качестве дополнительного источника отопления доза излучения небольшая. Она полностью безвредна даже для ребенка;
схема укладки должна быть такой, чтобы оба конца сошлись у термостата, что трудно выполнить при сложной конфигурации помещения.

Цена такого кабеля довольно низкая (от 120 руб. за 1 п.м).

Двужильный (Б). Такая конструкция кабеля подразумевает две жилы: одну нагревающуюся (нагревательный элемент), вторую токопроводящую. У системы полностью отсутствуют недостатки одножильного провода: нет излучения и нет необходимости сводить концы у контроллера (в конце укладки провод обрезается, а жилы перемыкаются, создавая замкнутый контур). Для укладки такого кабеля нет ограничений.

Минус один — высокая цена (от 280 руб. за 1 п.м).

Для сведения: за обогрев комнаты площадью 6-7 м2придется выложить за кабель более 10,0 тыс. руб.

Саморегулирующийся (В). Наиболее сложная, при этом и самая надежная система подогрева пола — саморегулирующийся кабель. Он обладает способностью регулировать свою мощность на определенном участке, ориентируясь на температуру пола в каждой отдельно взятой точке. Такая способность кабеля заложена в его внутреннем устройстве: двух проводников с полимерной матрицей посредине, которая и служит нагревательным элементом.

Цена 1 п. м кабеля запредельная — от 2700 руб.

Устройство кабельного теплого пола приведено на схеме.

Схема электрического теплого пола на основе нагревательного кабеля.

1 — бетонное перекрытие.

Процесс укладки теплого покрытия под плитку

В зависимости от толщины вашего напольного покрытия лучше выбирать тот или иной вид теплого электрического пола. Если толщина не слишком большая, то советуем для укладки выбирать нагревательные маты или инфракрасную пленку. Ниже мы расскажем об особенностях укладки покрытий обоих видов.

Как уложить теплый пол, состоящий из нагревательных матов

Что же представляют собой нагревательные маты. Это стекловолоконные армированные сетки, к котором прикрепляют экранированную секцию, обладающие такими характеристиками:

максимальная толщина матов составляет 3 мм;
наличие технологии соединения горячей и холодной части пола без муфт, что обеспечивает конструкции максимальную надежность;
сетки обеспечивают проникновение материала для стяжки или клея для плитки.
Укладка при помощи матов имеет такие особенности:
перед процессом установки составьте специальную схему, где указывается размещение всей мебели и других предметов в комнате;
после того как вы выбрали место для размещения терморегулятора, нужно оборудовать там распаечную коробку, сделать в стене канавки и основании пола для проводов соединения и температурного датчика.

Черновое покрытие нужно очень хорошо очистить от грязи, пыли и ненужных вещей. Чтобы связка специального клея с плиткой была надежной, сделайте его грунтовку.

Датчик следует устанавливать внутри заранее приготовленного канала, который устанавливается так:

просчитайте его глубину так, чтобы это не мешало укладывать плитку;
располагайте канал на одинаковом расстоянии от кабельных витков;
канал не должен пересекаться с кабелем нагревания или находиться в непосредственной близости от него.

При необходимости, благодаря каналу можно будет сменить быстро датчик теплого пола.

Когда вы провели все предварительные работы, можно приступать и к самой укладке конструкции. Теплоизоляционные мероприятия при этом не нужны, поскольку монтаж теплоизоляции может привести к тому, что кабель перегреется и выйдет из строя.

Укладка состоит из нескольких этапов. Для начала мат нужно раскатать по специально приготовленной схеме вдоль всей площади пола методом «змейки». Для этого при раскатывании может возникнуть необходимость разрезания стекловолоконной сетки

Это делать следует очень осторожно и внимательно, стараясь не повредить кабель:

сделайте поворот и разрежьте сетку поперек;
разверните мат при каждом цикле укладки от одной стены к следующей. Во время разворота нужно сохранять минимальное расстояние между витками 6 см;
возникающие препятствия нужно обходить, чтобы расстояние до кабеля ровнялось порядка 5 см;
удалите сетку частично, если не удается обойти препятствие. Вдоль него кладут свободный кабель;
если помещение имеет необычную форму, то сетку можно и удалить, а кабеля укладывать в произвольной форме. Сильно гнуть при этом его не рекомендуется, при этом не забывать о соблюдении расстояния 6 см как минимум между витками.

А чтобы подключить его к терморегулятору нужно порядка 4 силовых проводов, а когда не хватает холодных концов, то нужно вырезать из мата нагревательный кабель, не вынимая при этом соединительную муфту из стяжки.

Окончательный этап укладки выглядит следующим образом:

после того как вы мат разрезали и протянули, нужно его в разрезанном виде вновь скрутить в виде рулона, открыть на нижней стороне защитную полосу клейкой ленты, а затем опять раскатать его по всей поверхности пола;
покройте все покрытие специальным плиточным клеем слоем до 7 см. Когда он высохнет, можете укладывать плитку;
когда нагревательный мат уложен, подключите провода к электричеству, включается при этом терморегулятор, датчик и устройство защитного выключения.

Особенности укладки электрического пола с инфракрасной пленкой

Инфракрасная пленка, которой оснащены полы такого вида, представляет собой изоляционную крайне тонкую пленку до 1 мм, в которой внутри размещен электропроводный материал.

Подготовительные мероприятия практически не отличаются от варианта укладки пола на нагревательных матах. Однако нужно не забыть уложить теплоизоляционные материалы, а только сверху уже укладывать саму инфракрасную пленку листами параллельно, нельзя при этом класть их внахлест. Далее следует установить терморегулятор и проверить систему на работоспособность.

Теперь крепим монтажную сетку, чтобы при этом саморезы не смогли повредить контакты, а потом заливаем сетку стяжкой из цемента и песка. Вновь протестируйте систему на работоспособность.

Дождитесь, пока стяжка высохнет, и уложите плитку на специальный клей, обладающий термостойкими свойствами.

Включать инфракрасный теплый пол можно практически через месяц после укладки, когда плиточный клей высохнет наверняка.

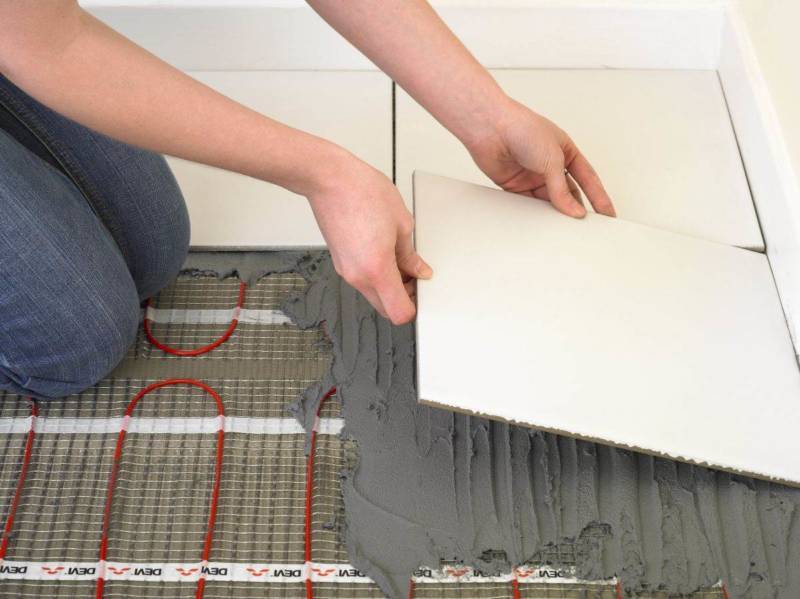

Укладка плитки на теплый пол. Порядок укладки плитки на теплый пол

Представьте, что вы облицовываете плиточным материалом простую поверхность. Есть только одно отличие – необходимо правильно подобрать клей. На систему теплого пола используют специальную смесь, отличающуюся улучшенной пластичностью и имеющую в своем составе терморегулирующие добавки.

Необходимые инструменты и материалы

клеевая смесь для укладки плитки;
затирка;
грунтовка;
шпатель в виде гребенки;
резиновый шпатель;
пластиковые крестики для формирования швов;
электродрель;
молоток резиновый;
миксерная насадка;
уровень;
плиткорез;

Определение потребности в материалах

Определите площадь своего помещения, подсчитайте потребность в облицовочной плитке, учтите десятипроцентный запас, необходимый для подрезки. Количество клея зависит от ровности основания и высоты предполагаемого слоя. Средний показатель указывается изготовителем на упаковочном материале. Грунт приобретается из расчета 200 – 300 г. на каждый квадратный метр.

Подготовительные мероприятия

Черновая поверхность выравнивается и обрабатывается грунтовочным составом, отличающимся глубоким проникновением. Пол укрывается полиэтиленовой пленкой либо промазывается мастикой на основе битума.

Нанесение разметки

Различают два способа укладки плитки, под которой устроен теплый пол – в ряд либо в разбежку. Первый вариант отличается тем, что все шовные участки в вертикальных и горизонтальных направлениях совпадают. Во втором случае укладка выполняется в шахматной последовательности. При этом выбранный вами способ выкладки на эксплуатацию пола влияния не оказывает.

Разметку начинают от наиболее длинной стенки, мелом и шнуром отмечая первый ряд, от которого ведется разметка по всему помещению. Такой вариант используется при классической выкладке, не подразумевающей устройство напольных рисунков. В данном случае рекомендуется предварительно разложить плиточный материал «га сухую основу», чтобы удостовериться в правильности расчетов и реальности укладки.

Порядок укладки теплового пола под плитку

Сначала готовится клей для укладки плиточного материала. Замес выполняется в пластиковой емкости или в ведре, в два этапа. Заливается часть воды, засыпается смесь, выполняется перемешивание насадкой. После этого доливаются остатки жидкости, все повторно размешивается до консистенции, напоминающей густую сметану. Так как клеевая масса схватывается быстро, готовится она порциями, которые вырабатываются в течение тридцати – сорока минут. Клей наносят на плитку или непосредственно на основание, используя шпатели.

Прикладывается плитка, плавными движениями вдавливается в клеевую смесь, подравнивается несильными ударами резинового молотка. Уровнем контролируется ровность укладки. При необходимости плитку снимают, корректируют количество клея и повторяют укладку. Ровность швов выдерживается установленными с двух сторон крестиками, от стен оставляется зазор в один – два сантиметра, выполняющий функции деформационных швов, укладка плитки на которые в теплом полу запрещена. Сохнет клей в течение суток, а еще через два дня в помещении разрешается выставлять мебель.

Расчет системы

Если теплый пол планируется как основной источник тепла, рекомендуемая теплоотдача системы – 150 ватт на метр квадратный, для нижнего этажа – 180. А сам теплый пол должен занимать не меньше 70 процентов общей площади.
Если это дополнительное отопление (плюс к радиаторам, конвекторам и т.д.), достаточно мощности системы 110-130 ватт.
Из общей длины кабеля (площади матов, пленки и др.) нужно сразу вычесть участки, занятые мебелью и другими массивными предметами.
Расстояние кабеля до стен, мебели – не меньше пяти сантиметров, до стояков водяной отопительной системы – не меньше десяти.
Формула для расчета шага между витками: H=S*100/L (S – площадь теплого пола, L – длина кабеля).
Формула для расчета длины кабеля: L = S*Рs/Pk (Pk – удельная паспортная мощность кабеля на метр погонный, Рs – необходимая удельная мощность на метр квадратный). К получившейся цифре нужно добавить кусок для подсоединения к терморегулятору.

Характеристики кабелей в зависимости от тока и мощности системы

медные, сечением 2 на 1 мм: предельный ток 16 ампер, мощность системы 3,5 киловатт;
медные 2 на 1,5: 19 ампер, 4,1 кВт;
медные 2 на 2,5: 27 и 5,9;
алюминиевые 2 на 2,5: 20 и 4,4;
алюминиевые 2 на 4: 21 и 4,5.

Укладка керамогранита

Укладка керамогранита является последним этапом монтажа электрического теплого пола. Правильная укладка позволяет достичь прочного и ровного пола, обеспечивает надежное крепление плиток и предотвращает возможные проблемы в будущем.

Перед укладкой керамогранита необходимо убедиться, что основание пола полностью высохло и приобрело достаточную прочность. Также рекомендуется проверить ровность основания и при необходимости выпрямить его.

Для укладки керамогранита понадобится следующий инструмент:

противень для смешивания клея;
шпатель для нанесения клея;
резиновый молоток для укладки плиток;
плоскость для проверки ровности пола;
хороший набор плиткорезов;
затирка для швов;
губка для удаления излишков затирки;
тонкий швабра для уборки;
защитные очки и перчатки.

Процесс укладки керамогранита:

Подготовка плиток: перед укладкой необходимо проверить каждую плитку на наличие дефектов и царапин. Лучше сортировать плитки по одному параметру (например, по цвету) и уложить их в порядке последовательности.
Нанесение клея: следует смешать клей согласно инструкции производителя. Затем нанести клей на основание пола и равномерно распределить его шпателем.
Укладка плиток: начать укладывать плитки с угла комнаты, используя крестообразные шпажки для равномерного расстояния между плитками. Укладывать плитки следует с небольшим нажимом и под углом 45 градусов. Обязательно проверять ровность плитки с помощью плоскости.
Резка плиток: если плитка требует обрезки, используйте плиткорезы для получения нужной формы и размеров.
Затирка швов: после полного высыхания клея, приступить к затирке швов между плитками. Затирку необходимо наносить с помощью резинового шпателя, удалять ее излишки губкой.
Уборка: после затирки швов необходимо удалить остатки затирки с помощью влажной тряпки или швабры.

Важно помнить, что при укладке керамогранита необходимо соблюдать правила безопасности и использовать защитные очки и перчатки. Также необходимо проследить за выравниванием плиток, чтобы избежать неровностей и неправильного крепления

Подготовительный этап

Установка любой системы обогрева «теплый пол» начинается с тщательной и грамотной подготовки основания. Укладка кабеля и матов выполняется исключительно на ровную и абсолютно чистую поверхность. На стартовом этапе подготовки необходимо произвести полный демонтаж старого напольного покрытия с удалением остатков краски или лаков, пыли и загрязнений.

Затем выполняется устранение всех дефектов и неровностей, а также делается так называемая черновая стяжка пола, толщиной в пределах 3-7 см.

Выравнивание пола

Следует помнить, что цементно-песчаная стяжка сохнет примерно месяц, поэтому иногда целесообразно отдавать предпочтение самовыравнивающимся смесям.

Перед тем, как сделать стяжку на зачищенной от старых отделочных материалов и грязи поверхности, необходимо в обязательном порядке зафиксировать по периметру помещения — стандартную демпферную ленту.

Виды, их преимущества и недостатки

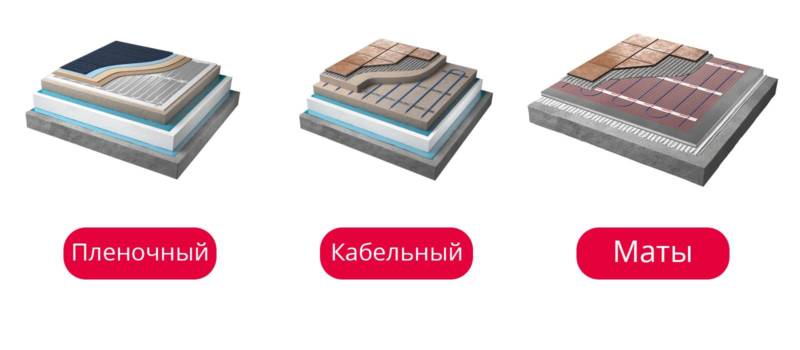

Электрические полы классифицируют в зависимости от вида нагревательного элемента:

Кабельные (традиционные).
Нагревательные маты.
Пленочные (инфракрасные).

Для утепления пола под керамическую плитку одинаково подходят два варианта утепления – кабельный и с помощью нагревательных матов. Но у каждого вида материала есть свои преимущества и недостатки.

Плюсы кабельного утепления – это низкая стоимость (если не учитывать затраты материала на толщину стяжки и стоимость работ по ее заливке) и “остывание” после отключения происходит не сразу, тем самым сохраняется тепло еще некоторое время.

Минусы кабельного утепления:

Увеличение толщины пола из-за необходимости заливать толстый слой стяжки.
Затруднителен монтаж и расчет необходимой длины проводника при укладке.
Проводник слишком чувствителен. При неправильной установке и не плотном прилегании к стяжке происходит перегрев и система выходит из строя.
Долгое “Разогревание” по сравнению с термоматами из-за толщины стяжки.

Достоинства нагревательных матов:

За счет конструкции материала проводник устанавливается витками с равномерным шагом.
Простая установка, так как он уже “собран и готов” к работе.
Находясь ближе к поверхности, термоматы быстро нагреваются.
Установка возможна “сухим” или “мокрым” способом, за счет чего толщина пола гораздо меньше, чем при установке кабеля.

Недостатки термоматов:

Значительно более высокая стоимость материала.
Не используют в качестве основного отопления.

Так какой материал выбрать? Выбор неоднозначный, ведь придется выбирать между удобством установки и экономичностью

Но важно, что у нагревательных матов все-таки достоинств немного больше, а недостатков меньше

Так как термомат – материал тонкий и прочный и его удобнее всего уложить в слой клея под плитку, вариант выбора его, как материала для теплого пола получается более целесообразным.

Третий вид электрического теплого пола – инфракрасная пленка. Самое главное ее качество – это энергосбережение.

Этот вид имеет и другие достоинства. Такие, как способность выполнять функцию отопления всего дома и положительное влияние на здоровье людей (за счет инфракрасного излучения).

Нагревательные элементы такой пленки запаяны в термостойкую пленку. Этот вид материала не рекомендуют укладывать под плитку, так как плиточный клей плохо связывается с поверхностью пленки при взаимодействии. Инфракрасную пленку лучше всего укладывать под ламинат или линолеум.

Расчет электрического теплого пола

Когда дело доходит непосредственно расчета нагревательного кабеля на квадратный метр, то в первую очередь нужно определиться: это будет основное отопление или же как дополнение центрального. Если вы решили таким образом обогревать комнату полностью, то тогда обогреваемая поверхность должна быть не менее 70% всей поверхности пола комнаты. В той ситуации, когда в помещении находится большое количество мебели, то выполнить данное требование просто нереально. Поэтому вам придется или убирать часть мебели, или же подбирать иной вариант отопления комнаты.

Как уложить и подключить электрический пол под плитку своими руками видео

Если производить расчет мощности на квадратный метр, то необходимо учитывать тот факт, что его удельная мощность должна быть не менее 150 Вт/м2. Если использовать его в качестве дополнительного обогрева, то достаточно будет и 100 — 140 Вт. Такой обогрев пола позволит поддерживать в доме вполне приятную температуру, пока не будет включено централизованное отопление.

Идеально такой обогрев пола подойдет и тогда, когда под квартирой или же домом находится холодный подвал. В такой ситуации также желательно выбрать максимальную мощность, чтобы получить желаемый результат.

Во время расчета очень важно учитывать то, в какой комнате вы будете делать монтаж электрического теплого пола, ведь каждая из них имеет свои функциональные особенности и технологию укладки. К числу самых требовательных помещений можно отнести балконы и лоджии, где, как правило, устанавливается мощность 180 Вт/м2 и более

Если произвести монтаж теплых полов во влажной комнате, например в ванной под плитку, то достаточно будет и 140 Вт/м2. Такую же мощность стоит выбирать и тогда, когда под комнатами находится холодное помещение, которое не отапливается. Если говорить о коридорах, гостиных комнатах или спальнях, то вполне достаточно будет и 120 Вт/м2.

Размечаем месторасположение матов, терморегулятора и датчика температуры видео

Не стоит располагать подогрев от пола под той мебелью, которая постоянно находится в комнате на одном месте. Например, под холодильником, кухонным гарнитуром и так далее. Если говорить о самом лучшем месте установки датчика температуры, то оно будет максимально подробно описано в инструкции терморегулятора. В каждой ситуации, место может быть несколько разным.

Поэтому необходимо внимательно прочитать инструкцию, а затем найти удобное место на стене (оно должно быть легкодоступным). Потом нужно проделать стробу на стене, которая по ширине должна быть не более двух сантиметров, от этого места и непосредственно к месту, где будет устанавливаться датчик. Потом можно приступать к непосредственному монтажу самого датчика.

Сколько ватт должен быть теплый пол под плитку?

Мощность тёплого пола под плитку зависит от нескольких ключевых факторов, включая климатические условия региона, теплоизоляцию помещения, а также то, будет ли тёплый пол являться основным источником отопления, или дополнительным. Обычно, под плитку рекомендуется укладывать системы с более высокой мощностью по сравнению с другими типами покрытий, потому что керамика, как правило, обладает более высоким тепло сопротивлением.

Если тёплый пол под плитку является основным источником отопления, то мощность может быть увеличена до 180-200 Вт на квадратный метр. Такая система сможет эффективно обогревать помещение даже при отсутствии дополнительных источников отопления.

Тем не менее, учитывайте, что вышеуказанные цифры являются общими рекомендациями. Для определения точной мощности тёплого пола для конкретного помещения рекомендуется обратиться к специалисту. Он учтет все факторы, включая размер и форму помещения, материалы стен и потолка, а также особенности климата в вашем регионе.

Инфракрасный электрический теплый пленочный пол под плитку своими руками

Монтаж инфракрасного электрического теплого пола под плитку не должен вызвать у вас особых проблем.

Схема укладки слоев для электрического теплого пола под плитку

Первым делом необходимо выровнять пол, воспользовавшись обычной процедурой. рекомендуем вам при выравнивании пола по периметру помещения разместить демпфирующую ленту, которая предотвратит повреждения от температурной деформации массы стяжки.
На следующем этапе раскатайте по выровненной поверхности теплоотражающий материал.
К листам теплоизоляции жидкими гвоздями прикрепите инфракрасный теплый электрический пол, выведите его кабели проводке через специальную штробу к терморегулятору.
Непосредственно на пленочный пол можно разместить температурные датчики, проводку к которым нужно необходимо провести в защитной гофрированной трубе.
Проведите тестирование пола, подключив его в сеть с минимальной нагрузкой и постепенно увеличивая ее до максимальной.
Разместите над теплым полом влагостойкий лист.
Разместите на пленке теплого пола армирующую сетку с небольшим шагом.
На образовавшуюся конструкцию можно клеить керамическую кафельную плитку и керамогранит с использованием обычной процедуры.

Теплый пол под плитку электрический: основные преимущества

Электрический теплый пол под плитку – это современное и удобное решение для создания комфорта в вашем доме. Это отличный способ добавить тепло и уют в любую комнату, особенно в ванных комнатах и кухнях, где керамическая плитка часто используется в качестве напольного покрытия.

Удобство и комфорт

Одним из главных преимуществ электрического теплого пола является улучшение комфорта

Полы становятся теплыми и приятными на ощупь, что особенно важно в холодное время года. Это также приводит к более равномерному распределению тепла по всему помещению

Эффективность и экономия энергии

Электрические теплые полы обычно более эффективны в использовании энергии по сравнению с традиционными методами обогрева. Поскольку тепло распространяется снизу вверх, теплые полы позволяют достичь комфортной температуры быстрее и с меньшими энергетическими потерями.

Легкость установки

Современные системы электрического теплого пола довольно просты в установке. Их можно установить под любым типом напольного покрытия, включая плитку. Это делает их отличным выбором для любого ремонта или модернизации.

Безопасность и надежность

Электрические теплые полы обладают высоким уровнем безопасности и надежности. Они не выделяют никаких вредных веществ и не создают пожароопасности. Большинство систем имеют встроенные функции безопасности, включая терморегуляторы и датчики перегрева.

Гибкость в использовании

Теплый пол под плитку позволяет вам регулировать температуру в каждой комнате отдельно, что обеспечивает большую гибкость и удобство. Это позволяет создать идеальные условия в любой ситуации, будь то холодный зимний вечер или теплый летний день.

Подготовка основания пола

Основание для тёплого пола всегда должно быть идеально ровным. Если у вас уже готова стяжка, либо старый бетонный пол достаточно ровный, то его достаточно просто пропылесосить и помыть.

В том случае, если старый пол обладает небольшими изъянами, например, выпирающими неровностями, то их можно удалить и продолжить работу, однако кривой или «дырявый» пол исправить не получиться, поэтому придётся делать новую стяжку.

Если времени ждать совсем нет, то вы можете использовать быстросохнущие смеси, продающиеся в магазине, однако их качество обычно куда ниже, чем у цементно-песчаного раствора с щебнем. Если вы готовы ждать две недели, а иногда и целый месяц, то лучше использовать второй вариант. Подробнее про организацию бетонной стяжки вы можете прочитать на нашем сайте.

Виды электрических теплых полов под плитку

Какой мощности теплый пол выбрать

Начнем с того, что температура пола регулируется санитарными нормами (СНиП 2.04.05*91*, п. 3.16). Согласно этому документу пол нельзя нагревать выше:

26°С — в помещениях где люди находятся постоянно (жилые);
31°С — пол в помещениях где люди находятся временно (ванная, туалет и т.д.).

При этом ограничена и максимальная температура нагрева над нагревательным элементом. Она не должна быть выше 35°С. На самом деле, комфортно себя чувствуете, если под ногами примерно 26-29 градусов. Оно, конечно, личное дело, но более теплый пол ощущается как горячий.

После того как определитесь с мощностью теплого пола, можно выбирать мощность кабеля или нагревательного мата

А зачем нам температура пола? А потому что от этого зависит требуемая мощность на квадратный метр. Если делать все по правилам, надо рассчитывать теплопотери помещения, учитывать теплоемкость материалов, наличие и качество утепления. Расчет мощности теплого пола — это целый процесс. Но можно сделать проще. Есть «средняя температура по больнице». Данные, которые собраны на основании реально работающих конструкций приведены в таблице.

Какой мощности взять теплый пол под плитку

Но тут не учитывается слой клея и толщина плитки. Это реально «средние» показатели. Как их скорректировать? Если слой клея, плитка или керамогранит толстые, добавьте около 20%. Это даст требуемую температуру. И вообще, лучше брать мощность с запасом. Есть две причины. Во-первых, работа на пределе возможностей вредит оборудованию. Оно быстрее выходит из строя. Это касается и нагревательных элементов.

Во-вторых, на случай экстремальных холодов или отключения основного отопления будете иметь некоторый резерв. Правда, увеличение максимальной мощности нагревательных элементов ведет к увеличению диаметра проводов в линии питания и мощности автоматов. Но в электрике запас по мощности — это всегда лучше, чем недостаток. Более безопасно.

Пример расчета

В таблице имеем нормы, но они для одного квадратного метра. Чтобы рассчитать требуемую мощность на все помещение, надо высчитать обогреваемую площадь. Полученную цифру умножим на выбранную норму.

Покажем на примере, как рассчитать мощность теплого пола. Электрический теплый мат укладывать будем только на свободной площади. В ванной это составляет 3,5 квадратных метра.

Сначала надо определить площадь подогрева

Исходя из таблицы, для ванной на квадратный метр требуется 150 Вт мощности теплого пола. Но плитку будем класть толстую, поэтому возьмем мощность с запасом. Будем считать по 180 Вт/м².

Всего требуется 180 Вт/м² * 3,5 м² = 630 Вт. То есть, надо будет найти кабельный мат, который на 3,5 квадратах будет давать не менее 600 Вт тепла.

Что постелить под теплый под

Теплый пол — это превосходное решение для комфорта в доме, обеспечивающее равномерное распределение тепла по всей площади

Однако для эффективности теплого пола крайне важно выбрать правильный подложку

Полиэтиленовая плёнка

Полиэтиленовая плёнка является популярным материалом для подложки под теплый пол. Она служит для гидроизоляции, а также предотвращает проникновение пара в конструкцию пола. Благодаря своим свойствам, полиэтиленовая пленка уменьшает теплопотери и способствует равномерному распределению тепла.

Пенополиэтилен

Пенополиэтилен является еще одним вариантом подложки для теплого пола. Этот материал обладает хорошими теплоизоляционными свойствами, а также устойчив к воздействию влаги. Пенополиэтилен также помогает сгладить неровности поверхности перед установкой системы теплого пола.

Экструдированный пенополистирол

Экструдированный пенополистирол (EPS) — это весьма эффективная подложка для теплого пола, особенно если речь идет о водяном теплом полу. EPS обеспечивает отличную теплоизоляцию, устойчив к высоким температурам и не пропускает влагу.

Минеральная вата

Минеральная вата может быть использована как подложка для теплого пола, особенно в случаях, когда необходима повышенная звукоизоляция. Она также обеспечивает хорошую теплоизоляцию и устойчива к влаге. Однако, при использовании минеральной ваты необходимо учесть, что она имеет большую толщину, что может повлиять на высоту пола.

Подложка из пробки

Подложка из пробки обладает превосходными тепло- и звукоизолирующими свойствами. Этот материал является экологически чистым, устойчивым к влаге и обладает долгим сроком службы. Однако стоит учесть, что пробка более дорогой материал по сравнению с другими вариантами подложки.

Какой вид электрического пола выбрать?

Технология укладки электрического теплого пола под керамическую плитку

Подготовительные работы:

Проектирование схемы выполнения работ для каждого помещения. Учитывается месторасположение мебели, будущего терморегулятора, намечается расположение канавок в стене и в основании пола для соединительных проводов, месторасположение датчика температуры. Учитывается шаг укладки проводов.
Очистка пола от лишних предметов, мелкого мусора, если необходимо – удаление старого напольного покрытия.
Выравнивание поверхности, грунтование пола, необходимое для лучшей связи основания с плиточным клеем.

Совет: не укладывать кабель для теплого пола вплотную к стене. Рекомендуемый отступ – 10 см.

Необходимо учесть расположение мебели без ножек при проектировании схемы и не назначать укладку кабеля в эти места, так как теплоотдача будет затрудняться, что в итоге приведет к неисправности системы.

При укладке теплого пола только в одной в конкретной комнате, а не во всем доме, нужно учитывать мощность уже существующей электропроводки. Она может оказаться слабее и ее нужно будет заменить.

Подготовка основания. Укладка теплоизоляционной подложки проводится при кабельном способе утепления пола. Под термоматы не используют. Теплоизоляция бывает фольгированной, пробковой, полиуретановой и т.д.

Важно: нельзя укладывать кабель, не уложив теплоизоляцию, так как она предотвращает переход тепла вглубь перекрытий и задерживает его на покрытии пола. Такая конструкция делает теплый пол по-настоящему функциональным и не дает энергии расходоваться зря.. Термоматы не требуют теплоизоляционного слоя, так как кабель уже уложен и закреплен на специальной поверхности

Далее проводится укладка металлической сетки на теплоизоляционный слой

Термоматы не требуют теплоизоляционного слоя, так как кабель уже уложен и закреплен на специальной поверхности. Далее проводится укладка металлической сетки на теплоизоляционный слой.

Установка электрооборудования:

Установка терморегулятора в стену, рядом с розетками (минимальная высота – 30 см, максимальная рекомендуемая 60 см от поверхности пола).
Установка термодатчика в гофротрубе шириной до 20 мм, для свободного перемещения датчика и в случае его неисправности – возможности легкой замены. Датчик устанавливается в полу (в теплоизоляционном слое).
Термодатчик нельзя располагать близко к нагревательному кабелю, так же они не должны пересекаться.

Укладка теплого пола:

Укладка кабеля теплого пола с шагом, согласно схеме раскладке, согласованной в начале и с учетом рекомендаций производителя кабеля. Кабель закрепляется монтажной лентой. Термоматы удобны тем, что кабель закреплен на их полотне уже с нужным шагом. Обязательна проверка сопротивления кабеля с помощью мультиметра. Разница величины сопротивления не должна отличаться от паспортной более чем на 10 %. Проверку стоит провести до и после укладки кабеля.
Подводка концов проводника к клеммам установленного терморегулятора.
Заливка стяжки.

Важно: перед конечной заливкой стяжки теплого пола необходимо проверить кабель на отсутствие короткого замыкания и разрывов. Это можно сделать омметром.

Укладка плитки. Подключение, проверка теплого пола.
После того, как стяжка схватилась (2-3 дня), можно приступать к отделке пола плиткой. Плитка сажается на плиточный клей.
Включение теплого пола рекомендуется производить через 28 дней (время твердения бетона) после полного монтажа.

Технология теплого электрического пола под плитку
