Как сделать теплицу из поликарбоната своими руками — чертежи, расчеты и фото

Плюсы и минусы теплицы своими руками

Соорудить конструкцию самостоятельно от и до – это ваше решение. А как известно, любое решение имеет свои позитивные и негативные моменты. Давайте рассмотрим их:

№	+	–
1	Полностью индивидуальный размер и пожелания к конструкции
2		Это не дёшево. С одной стороны – довольно спорное утверждение, потому как если сделать конструкцию из материалов, которые достались вам в ноль, то стоимость будет равна вашему времени. К сожалению, эта ситуация скорее исключение, поэтому любой материал купленный в розницу в любом случае гораздо дороже, чем оптовые условия  производителя теплиц.
3		Ограниченность выбора материала. Самостоятельно вы сможете сделать лишь деревянную теплицу. Есть конечно умельцы, которые делают совмещение материалов… (далее будет фото). Но таких единицы. Деревянная тоже неплохо, только современные теплицы делают из металла и уже не просто на трубогибах в гараже, а на станках с точными настройками.
4		Большие риски. Это так кажется, что теплица – простая конструкция и с её возведением справится любой человек у которого «руки растут откуда надо». Ничего подобного. Поэтому все промахи в конструировании. Недочёты в строительстве являются вашей головной болью. Никто никаких гарантий вам не даёт.
5		Большие временные затраты.  Для самостоятельных производственных  усилий нужно  немало времени. Плюс нужно время найти и собрать все материалы в одном месте.  Конечно, кому то в радость, сделать что то своими руками и для таких это не минус. Ведь для этих людей процесс важнее результата. Но опять же – это исключение и тут всплывает другой минус:
6		Отсутствие  возможностей. Не у всех есть время, силы, навыки сооружать какие либо конструкции. А даже если всё это есть, то:
7		Не все имеют желание.  Каждый должен заниматься своим делом и отсутствие порывов, стремлений часто как раз является следствием этого. На самом деле, раз уж все такие самостоятельные, давайте дома строить своими руками, электронику собирать, лечить окружающих и т.д.

В реальности, минусов ещё больше, статьи не хватит. Объективно плюс всего один и то он сомнительный. А дальше вы убедитесь почему:

Каркас

Теплицы из поликарбоната арочные можно делать из различных материалов. Народные умельцы умудряются делать арки из дерева, труб ПВХ, металлических труб, алюминиевых профилей и прочих материалов. Что касается деревянной арочной теплицы, то ее можно сделать качественно, только из гнуто клееных конструкций.

Если дома организовать такое производство, то затраты на него будут несоизмеримы со стоимостью теплицы.

Трубы ПВХ

Из поливинилхлоридных труб можно сделать небольшую теплицу или парник, используя имеющиеся в наличии соединения, которые применяют для устройства водопроводов.

На рынке производители теплиц предлагают большой выбор различных конструкций: «Уралочка», «Бабочка», даже купольные теплицы есть . Но учитывая цены на теплицы, за «такие деньги!» можно несколько лет кушать огурцы и помидоры, совершенно не напрягаясь возле земли. Как бы там ни было, производители теплиц иногда не оправдывают ожидания огородников любителей.

На зависть соседям теплица арочная своими руками под силу начинающим мастерам.

Применение фитингов для соединения удачное решение. Такая теплица не подвержена коррозии.

Для соединения поливинилхлоридных труб применяют:

Тройник поливинилхлоридный (J)

Эту деталь применяют для поперечного соединения труб. В ней необходимо проточить внутренний диаметр так, чтобы труба могла свободно проходить через фитинг.

Угол ПВХ 90 градусов (L)

Угловой тройник поливинилхлоридный (К)

Применяется для сборки углов теплицы.

Порядок сборки теплицы

Сделав расчет фундамента можно приступать к сборке теплицы. Чтобы дуги из труб не разгибались в фундамент или просто в землю вбивают куски труб (М), на которые одевают продольные трубы через тройник ПВХ (J). Дуги в свою очередь через тройник ПВХ (J) крепятся на продольных трубах.

В центре дуги (С) устанавливают тройник(D) для установки продольной связующей. Прямоугольник основания замыкает труба (А). После того как эта довольно таки хлипкая конструкция возведена ее следует укрепить раскосами или растяжками.

К трубам саморезами крепятся листы поликарбоната. Они придадут жесткости всей конструкции.

Для обслуживания теплицы необходимо сделать дверь. Это делается из тех же труб ПВХ и фитингов. Завесы делают из кусков труб, которые склеивают друг к другу.

Теплица из труб ПВХ в сборе.

Как видно из рисунка теплица арочная самодельная из труб ПВХ не сложна для повторения. Вентиляция в такой теплице предусмотрена путем открывания дверей.

Такие арочные теплицы под пленку также можно использовать. Только нужно учесть в конструкции арочной теплицы кратность размеров пленки.

Сварочный аппарат для труб ПВХ

Для монтажа такой теплицы необходим сварочный аппарат для труб ПВХ.

Этот паяльник работает по принципу утюга. Концы свариваемых труб нагреваются и свариваются. Паяльник комплектуется различными насадками для труб разных диаметров и терморегулятором.

Для того чтобы дело шло быстро необходим специальный резак для труб ПВХ.

Резак для труб ПВХ

Это несложное приспособление значительно облегчает работу. Если резака нет, можно резать трубы ножовкой по металлу.

Сборка теплицы

2.1 Раскрой поликарбоната

Самым сложным этапом в монтаже данной теплицы является раскрой поликарбоната на торцы.

Дело в том, что торец теплицы зашивается не цельным куском поликарбоната, а частями с целью экономии материала.

Ниже представлены примеры раскроя двух листов поликарбоната размером 2100х6000 мм для данной теплицы (на основании схемы из инструкции по сборке):

Из схемы мы можем видеть, что первый торец зашивается двумя частями поликарбоната, а второй – тремя.

Ниже представлены фото монтажа поликарбоната на торцы теплицы:

При монтаже поликарбоната стоит помнить, что он имеет лицевую сторону с УФ-защитой, которая должна находится снаружи теплицы.

Поликарбонат крепится с помощью кровельных саморезов, которые идут в комплекте.

Ниже представлена схема крепления поликарбоната к торцу теплицы на основании инструкции по сборке:

Схема расположения саморезов при креплении листов поликарбоната к торцу теплицы

Схема расположения саморезов при креплении листов поликарбоната к дугам теплицы

По факту же было использовано больше саморезов, с целью более жёсткой фиксации материала и предотвращения колебаний при ветре.

Для крепления используется шуруповёрт со специальной шестигранной насадкой на 8 мм.

В инструкции по монтажу, как вариант предлагается просверливать отверстия в профиле заранее, а затем закручивать саморез. Но я считаю, что в этом нет необходимости – саморезы достаточно легко заходят в профиль, ведь его толщина всего 1,2 мм.

Самое интересное, что идущие в комплекте саморезы имеют нестандартную длину в диапазоне от 19 до 25 мм. Поэтому у меня не получилось их докупить в строительном магазине.

После закрепления листа поликарбоната к торцу теплицы, излишки отрезаются строительным ножом по контуру профиля.

После раскроя и монтажа поликарбоната на торцы теплицы можно приступать к монтажу направляющих.

2.2 Крепление нижних направляющих

Направляющие (для данного размера теплицы) состоят из двух частей.

Поэтому соединяем части в цельную направляющую и крепим её при помощи саморезов к основанию из бруса (фото ниже):

Для крепления направляющих я использовал саморезы с пресс-шайбой длиной 75 мм, под которые заранее просверливал отверстие сверлом 4,0 мм.

Направляющая устанавливается по краю бруса (см. фото).

Далее переходим к монтажу каркаса.

2.3 Монтаж каркаса

В первую очередь устанавливаем торцы теплицы на крайние «штыри» направляющих.

Затем устанавливаем промежуточные дуги (в этой модели их 5 шт.).

Далее собираем три верхние направляющие, которые также состоят из двух частей, как и нижние.

Верхние направляющие крепятся болтами и гайками М5 через заводские отверстия в дугах теплицы.

Собираем каркас, но затяжку болтов до окончания сборки не производим.

После сборки всего каркаса, выравниваем его по уровню и затягиваем гайки.

Для затяжки гаек используем ключ или головку на 8.

Для дополнительной жёсткости я смонтировал несколько укосин из направляющего профиля для гипсокартона:

2.4 Крепление поликарбоната на дуги

После сборки и выравнивания каркаса приступаем к укладке поликарбоната на дуги.

Лист поликарбоната укладывается на дуги лицевой стороной наружу.

Предварительно с него снимается прозрачная защитная плёнка. Лист должен выпирать от края торца на 30-50 мм (фото ниже):

Убедившись в ровности укладки поликарбоната, его необходимо закрепить при помощи саморезов.

Поликарбонат необходимо крепить, избегая образования волн. Для этого лучше двигаться в одном направлении, прижимая и слегка вытягивая лист при креплении. То есть, например, закрепить лист снизу с двух сторон, а затем сверху будет неверно.

На одной из дуг (в данном случае на второй, не считая торца) будет перехлёст листов поликарбоната. Соответственно саморезы в данную дугу закурчиваются только после укладки второго листа.

2.5 Установка фурнитуры

После обшивки каркаса поликарбонатом приступаем к монтажу фурнитуры.

Для данной модели было предусмотрено три ручки и два ветровых крючка.

Одна ручка устанавливается на дверь и две на форточки. Я заменил комплектные ручки более простыми завёртками.

Также на форточки крепятся петли ветровых крючков для возможности фиксации форточек и двери в открытом положении. А сами крючки крепятся к дуге торца.

На этом сборку теплицы можно считать оконченной.

Описание теплицы

Геодезическая или купольная теплица имеет форму полусферы, собранной из треугольных элементов. Каркас можно изготовить из металла, дерева или пластика. Конечно, металлическая конструкция, особенно если ее обработать антикоррозийными средствами, может прослужить дольше других вариантов. Деревянный каркас легко собирать своими руками, он экологичен и прочен, хотя тоже требует обработки защитными средствами для длительного функционирования. Пластик легок, прочен, удобен в работе, но срок его эксплуатации (особенно при круглогодичном использовании) вряд ли будет больше, чем у металла, а высокая стоимость тоже не додает ему баллов.

Для покрывного материала берут стекло, полиэтиленовую пленку или поликарбонат. Стекло – самый прозрачный материал, но оно тяжелое, хрупкое и дорогое. Пленку часто используют для сезонной теплицы, она достаточно прозрачна, с ней легко работать. Но поликарбонат при подобной же прозрачности и, может быть, чуть большем весе гораздо лучше держит тепло. Высокая теплоизоляция, отсутствие реакции на изменение температуры воздуха, достаточная прозрачность, легкость монтажа сделали поликарбонат самым востребованным покровным материалом для теплиц, особенно сооружаемых своими руками.

Затраченные материалы и их стоимость

Рассчитаем материалы, которые будут затрачены на строительство теплицы 2м:4:м:6м арочного типа (высота : ширина : длина).

Чтобы посчитать, во сколько обойдётся поликарбонат, умножаем общую площадь остекления нашей будущей теплицы – 50, 24 м²на стоимость поликарбоната за 1м² — 156 р. Получаем сумму – 7837, 44 р.

Следующая по величине трата – это металлопрофиль. Общая длина каркаса по заданным размерам составляет 101, 18 м. Опять же – умножаем это число на стоимость металлопрофиля за 1 м. В итоге имеем: 101, 18 м х 71 = 7183,78 р.

Общая сумма – 15 021, 22 р. Она не включает в себя затраты на всякие мелочи по типу саморезов, свёрл, бруса и небольшого количестве кирпича. Но вот, к примеру, 1 саморез стоит 6 р. Поэтому на всё про всё можно накинуть 1000 р и взять всего с запасом, потому что точное число винтиков и шпунтиков высчитать невозможно.

Итак, теперь вы знаете, во сколько вам выльется ваше решение о возведении теплицы своими руками и с чем вам придётся столкнуться.

Базовый комплект оборудования теплиц и тепличных комплексов

При проектировании зимней промышленной теплицы современного типа следует учесть необходимость размещения внутри здания систем и коммуникаций, принимающих непосредственное участие в технологических процессах:

• климатических систем, связанных с вентиляцией, отоплением, озонированием и пр.
• энергообеспечения и освещения;
• систем гидропоники, полива и орошения;
• оборудования для сортировки и охлаждения продукции;
• устройства автоматизации управления и контроля.

Вентиляционную систему принято размещать на крыше и в боковых стенах сооружений. Она представляет собой окна с редукторами на реечной передаче. Для изготовления основных профилей вентиляционных окон целесообразно использовать алюминий.

Поскольку эффективность использования теплиц и тепличных комплексов главным образом зависит от создания благоприятного микроклимата для выращивания сельскохозяйственных культур, проектированию и внедрению климатических систем следует уделить пристальное внимание. В первую очередь это касается организации рационального воздухообмена

Для обеспечения правильной циркуляции воздушных масс внутри сооружения размещают пропеллерные вентиляторы, в тёплое время года выталкивающие горячий воздух через вентиляционные окна для предотвращения перегрева растений

Кроме того, перемешивание воздушных масс позволяет оптимизировать температурный режим и предотвратить появление конденсата

Для обеспечения правильной циркуляции воздушных масс внутри сооружения размещают пропеллерные вентиляторы, в тёплое время года выталкивающие горячий воздух через вентиляционные окна для предотвращения перегрева растений. Кроме того, перемешивание воздушных масс позволяет оптимизировать температурный режим и предотвратить появление конденсата

В первую очередь это касается организации рационального воздухообмена. Для обеспечения правильной циркуляции воздушных масс внутри сооружения размещают пропеллерные вентиляторы, в тёплое время года выталкивающие горячий воздух через вентиляционные окна для предотвращения перегрева растений. Кроме того, перемешивание воздушных масс позволяет оптимизировать температурный режим и предотвратить появление конденсата.

Для регулирования уровня освещённости и экономии энергии в тепличных комплексах устанавливаются термоэкраны. Хорошо себя зарекомендовали приспособления с алюминиевым покрытием, способные обеспечить эффективное охлаждение в жаркий день и сохранить тепловую энергию в ночное время.

Системы озонирования позволяют увеличить содержание растворённого кислорода, оказывающего позитивное влияние на урожайность и качество конечного продукта.

Для профессионального проектирования теплиц с учётом необходимой для эксплуатации инфраструктуры запрашиваются технические условия на подключение объекта к сетям электро-, газо-, водоснабжения и канализации. На основании их показателей проектируются технологические системы и коммуникации, необходимые для нормального функционирования процесса.

Причём помимо расчётных данных по водо- и энергоотведению, учитываются нормативы пожарной и санитарной безопасности, а также регламенты правил землепользования и застройки, утверждённых местным муниципалитетом.

Совокупность всех полученных данных позволяет рассчитать площадь застройки тепличного комплекса или адаптировать запланированную инфраструктуру к имеющемуся участку земли.

Как видим, современные теплицы представляют собой высокотехнологичные объекты с максимально автоматизированным производственным циклом. Строительство такого сооружения требует немалых финансовых вложений, поэтому уже на стадии проектирования следует очень ответственно подойти к выбору исполнителей работ, которые должны не только обладать высоким профессионализмом, но идти в ногу со временем, используя в своей работе последние достижения и разработки профильных институтов.

Подготовительный этап

Перед монтажом теплицы необходимо определиться с видом каркаса и просчитать количество требуемого материала. Общий пошаговый план по монтажу теплицы:

Выбор месторасположения.
Определение размеров теплицы.
Расчет количества необходимого материала.

Внимание! При расчете длины теплицы с покрытием из поликарбоната необходимо учитывать размеры ширины листов (2 м). Так не будет лишних обрезков.

Разметка и очистка территории.
Установка фундамента.
Расстановка металлического прута.
Установка дуг.
Фиксация дуг.
Сборка основы и каркаса.
Установка торцов.
Монтаж обшивки.
Установка дверей и форточек.

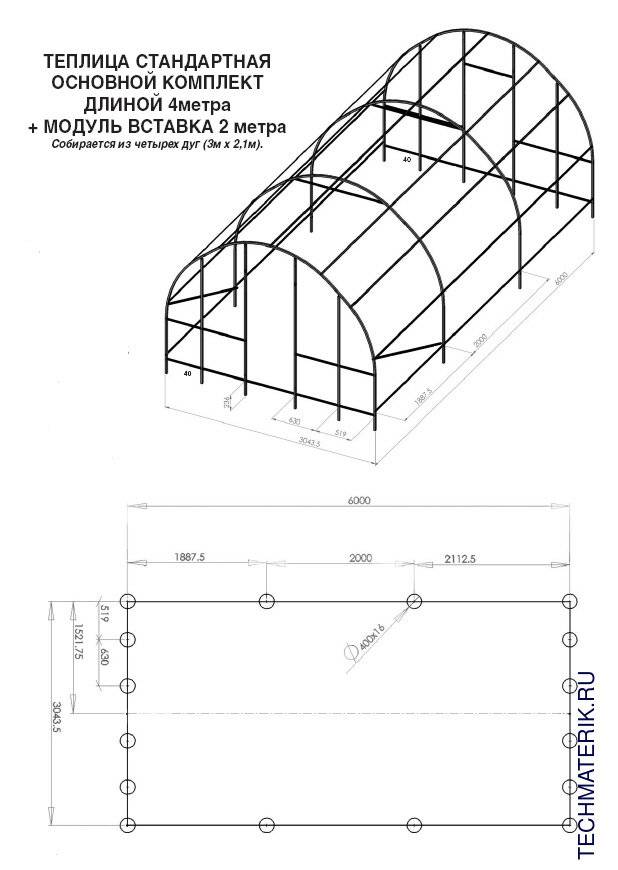

Размеры и чертежи

Самая простая конструкция – арочная. Высота парника 2,1 м, ширина 3 м, длина 8 м, дверной проем 0,95 м.

Схема арочной теплицы из труб ПВХ:

Двускатная теплица выполняется из жестких пластиковых труб. Высота конструкции с крышей 2,3 м, длина 2,56 м, ширина – 1,942 м.

Проект двускатной теплицы из пластиковых труб:

Расчет количества материала

Для расчета необходимого количества материала на арочную теплицу из гибких пластмассовых труб применяют формулу:

L = 2πR,

Где L – длина окружности, R – радиус, π – число Пи, равное 3,14.

Учитывая ширину теплицы 3 м, диаметр окружности составит 3 м, а радиус 1,5 м. Произведя дальнейшие вычисления, получают:

L = 2πR=2*3,14*1,5=9,42 м – это длина всей окружности, а для теплицы потребуется половина, т. е. длина дуги без стоек равна 4,71 м.

Учитывая высоту парника 2,1 м и вычтя из этого размера радиус, получают столбики длиной 2,1-1,5=0,6 м – длина одной стойки, т. к. их две, то общая длина дуги теплицы равна 0,6*2+4,71=5,91 м.

Таких дуг по проекту требуется 9 шт., устанавливаться они будут с шагом 0,89 м, т.е. 9*5,91 м=53,19 м.

Помимо дуг, потребуются:

• усилители для 2 торцов, 2 дверей, 2 форточек;
• 7 поперечных планок, длиной 8 м;
• 2 планки длиной 3 м для придания жесткости парника;
• 4 усилителя длиной 1 м;
• 2 двери размером 0,95*1,6 м;
• форточка 0,95*0,4 м;
• 2 лутки для двери размером 1*2,05 м.

Количество материала для указанных элементов составляет:

• 7*8+2*3+4*1=66 м для усилителей и планок;
• 2*0,95*2+2*0,95*0,4=3,04+0,76=3,8 м для 2-х дверей и форточек;
• 2*1*2,05=4,1 м для 2-х луток.

Общая длина трубы для конструкции равна 53,19+66+3,8+4,1=127,09 м.

Далее необходимо просчитать количество соединительных узлов для расчета крепежных материалов.

При расчете материала для строительства двускатной теплицы из металлопластиковых труб своими руками учитывается высота конструкции с крышей 2,3 м, длина 2,56 м, ширина 1,942 м. Вертикальные трубы длиной 1,6 м устанавливают с шагом 0,64 м. Всего труб для них потребуется 10 шт. 10*1,6=16 м.

Для крыши требуется 10 сегментов по 1,6 м: 10*1,6=16 м.

Для торцов 4 стойки по 2 м: 4*2=8 м.

Поперечные планки каркаса 4*2,56 и 4* 1,942, итого 10,24+7,768=18,008 м.

Для двери размером 2*0,8 потребуется 2*2+4*0,8=4+4,8=8,8 м.

Для усиления каркаса требуется 8 диагональных планок по 2 м: 8*2=16 м.

Для 2 форточек размером 0,64*0,5 потребуется 2*0,64+2*0,5=2,28 м.

Всего потребуется трубы 16+16+8+18,008+8,8+16+2,28=85,088 м.

По числу соединительных узлов рассчитывается количество саморезов и крепежей. Для разборных теплиц из пластиковых труб потребуются соединительных тройники и крестовины.

Выбор пластиковых труб

Выбирая трубы для теплицы, необходимо опираться на тип конструкции. Для арочных подойдут гибкие. Для двускатных и многоугольных конструкций – жесткие трубы.

Внутренний диаметр труб специалисты рекомендуют выбирать не менее 13 мм. Толщина стенок не менее 3 мм.

Важно! Короткие отрезки трубы потребуют большего количества соединительных узлов. Это скажется на надежности конструкции.

Необходимый инструмент

Для того чтобы самому сделать арочную теплицу из пластиковых труб, необходимо подготовить инструменты:

• брус 10*10 см для основания;
• пластиковые трубы;
• металлические пруты;
• набор саморезов, гвоздей, скоб,
• поликарбонат или полиэтиленовую пленку;
• дверные петли;
• шуруповерт;
• сварочный аппарат для пластиковых труб;
• хомуты ПВХ;
• молоток:
• канцелярский нож;
• мебельный степлер;
• уровень;
• рулетку.

Выбор участка под теплицу

Участок под расположение теплицы должен быть ровным и хорошо освещенным. В доступной близости необходимо иметь водопровод и хозяйственные постройки.

При эксплуатации теплицы в зимнее время необходимо обустроить систему отопления и полива на стадии закладки фундамента.

В северных широтах рекомендуется выбирать участок с учетом зоны ветров, чтобы уменьшить потерю тепла.

Подготавливаем набор инструментов

Без необходимого набора инструментов в своей работе мы не продвинемся ни на шаг. А потому побеспокойтесь заранее о том, есть ли у вас в наличии следующие вещи:

• электрический шуруповёрт (или за неимением — дрель, но с битой от шуруповёрта);
• свёрла 4 мм;
• электролобзик (для нарезки поликарбоната) или болгарка, или станок по металлу;
• ножницы прямого реза по металлу (для металлопрофиля);
• уровень (или отвес);
• рулетка (или длинная линейка);
• сварочный аппарат (в случае если вместо металлопрофиля для каркаса используется металлическая труба).

Последними пользоваться довольно сложно, особенно если у вас нет опыта сварочных работ. Да и вряд ли они будут в наличии у обычного дачника. Поэтому для каркаса лучше использовать металлопрофиль: мороки будет меньше, да и без части инструментов можно обойтись.

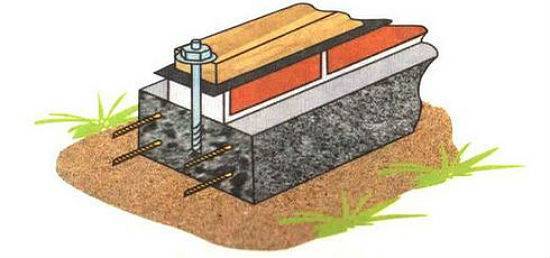

Фундамент

Перед началом строительства необходимо решить на что установить теплицу из поликарбоната. Конечно, можно на грунт, но основание быстро придет в негодность от агрессивной среды. Далее предлагаем посмотреть, как делается установка теплицы из поликарбоната на грунт, видео монтажа конструкции на ровном участке.

https://youtube.com/watch?v=gg6LGpQKu04%3F

Поэтому, если фундамента не планируется, то:

• расчистить, выровнять площадку;
• засыпать щебнем, песчаником;
• постелить рубероид.

По отзывам специалистов и огородников со стажем, под теплицу необходим фундамент:

• Ленточный мелко заглубленный или заглубленный: монолитно-бетонный, блочный, из бруса, кирпича, камней, бутылок. Подходит для ровных участков, считается почти универсальным основанием. Оптимален для зимних теплиц.
• Столбчатый из труб (металлических, асбестовых), кирпичей, камней, монолитно-бетонный в рубероидной опалубке. Для небольших теплиц можно просто подложить блоки, кирпичи. Самый бюджетный вариант, подходит для участков сырых и с высоким уровнем грунтовых вод. Для металлических теплиц можно нарезать куски швеллера, уголка 50*50 мм, длиной 1200-700 мм, забить их в землю.
• Свайный фундамент оправдан на местности со сложным рельефом, и на болотистых участках. Устраивается на 200 мм ниже уровня промерзания почвы, забивается либо ввинчивается.

Деревянная арочная конструкция под поликарбонат на кирпичных столбиках

Как установить теплицу из поликарбоната на фундамент

Чтобы сделать фундамент необходимо:

• выкопать яму под столбы, траншею для ленты;
• засыпать по 100-200 мм щебня, песчаника, утрамбовать;
• постелить рубероид;
• сделать опалубку;
• связать армирующий каркас;
• залить бетоном.

Свайное и столбчатое основание по оголовкам стягивается ростверком: бетонной лентой, швеллером, брусом. При устройстве ленточного фундамента, после заливки раствора следует перпендикулярно воткнуть арматуру с выпуском, через каждый метр и по углам, либо специальные уголки на анкерных болтах – к ним будет крепится основание теплицы: сваркой – профтруба, болтами – алюминиевые изделия, на уголки – дерево, скобами – трубы пвх.

Как сварить теплицу из металлических профильных труб – пошаговая инструкция

Для строительства теплицы своими руками лучше всего подходит оцинкованная профильная труба с ребрами 40*20 мм, для связующих деталей 20*20 мм. Качественный материал имеет покрытие из цинка снаружи и внутри. Оцинкованная профильная труба для теплиц очень легкая, каркас можно передвинуть или перевезти на другой участок, а надежное защитное покрытие препятствует появлению коррозии. Для больших конструкций используют профтрубу оцинкованную с усилением, выдерживает нагрузки на 1 м2 до 90 кг. По ГОСТу изделие, выполненное с учетом всех технологических требований, прослужит 2-3 десятка лет. Качественная оцинковка даже при механических повреждениях: сгибы, вмятины, деформации, сохраняет целостность покрытия, без трещин и царапин до основы.

Важно: Детали каркаса для теплицы из стальной трубы без защитного покрытия рекомендуется собирать при помощи сварки. Оцинкованные элементы лучше соединять на болтовое соединение и специальные стыковочные элементы, уголки.

Теплица из оцинкованной трубы 25х25, на фото пример, как правильно крепить узлы разборной конструкции

Теплица из оцинкованной трубы 25х25, на фото пример, как правильно крепить узлы разборной конструкции

Фундамент для теплицы из профтрубы

Конструкции теплиц из профильной трубы чаще устанавливается на ленточный фундамент, но окончательный выбор зависит от геодезических исследований участка. В эконом варианте можно использовать столбчатое основание.

Участок очищаем от мусора, сорняков, выкорчевываем корни, размечаем столбиками, натягиваем веревку по периметру, снимаем плодородный слой грунта, толщиной 300 мм. Выкапываем траншею, глубиной 700-800 мм, дно выравниваем, засыпаем песком и щебнем, трамбуем.

Собираем каркас, из рифленой арматуры сечением 8-12 мм, в зависимости от масштабности постройки.  Устанавливаем опалубку, щиты сколачиваем из досок необрезных, влагостойкой фанеры, можно использовать прочные пластиковые панели. Проверяем геометрию, закрепляем укосами, стягиваем по верху брусками. Заливаем бетоном, вставляем закладные, к ним будем привязывать каркас, оставляем до полного становления на 4 недели.

Схема устройства фундамента и способ прикрепить каркас

Как сварить теплицу из профильной трубы своими руками

По чертежу делаем деталировку, нарезаем элементы в размер. На ленту прокладываем 2 слоя рубероида, по периметру делаем обвязку из труб, привариваем их к закладным. Гнем детали по выбранной методике, устанавливаем дуги строго перпендикулярно фундаменту и крепим к обвязке. Рекомендуемое расстояние между арками 900-1000 мм. С торцевой стороны оформляем профилем входной проем, с другой усиливаем конструкцию поперечными перекладинами.

На фото, как собрать каркас теплицы из профильной трубы 20х40 мм

Поперек арочной конструкции укладываем обрешетку из профиля 40*20, 20*20 мм, это послужит базой для листового укрывного материала и упрочнит каркас. На прогоны с помощью саморезов крепим стыковочный пластиковый профиль, вставляем в пазы поликарбонат, толщиной 6-12 мм, фиксируем заглушками. Края прикручиваем на термошайбы. Для проветривания следует сделать форточки. Лучше по 2-3 с каждой стороны. Фурнитуру для комфортного открывания проемов можно купить в специализированных магазинах.

В заключении видео-инструкция с подробными пояснениями, как сварить каркас теплицы своими руками, основание и стены.

[su_youtube url=»https://www.youtube.com/watch?v=6SOz_Iw-USc»]https://www.youtube.com/watch?feature=player_embedded&v=_nByy_iHq4I

Обвязка, усиление, стропильная система, покраска.

[su_youtube url=»https://www.youtube.com/watch?v=4nuxgt9uciw»]https://www.youtube.com/watch?feature=player_embedded&v=_nByy_iHq4I

Фундамент

Для возведения фундамента подойдет брус с сечением 100х100 мм или 150х150 мм. Его отмеряют и отрезают в соответствии с необходимыми размерами. Перед укладкой в подготовленные траншеи пиломатериал обязательно необходимо обработать антисептиком.

Совет! Для фундамента под пристенную теплицу лучше всего выбирать брус из лиственницы, так как он характеризуется высокой прочностью и влагостойкостью.

Непосредственно перед самой укладкой в траншею брусья необходимо соединить между собой. Соединение можно выполнить с помощью металлического уголка и саморезов, нередко выполняют крепеж нагелями путем соединения «в лапу» или «в полдерева».

Полученную коробку из брусьев затем аккуратно укладывают в траншею, после с помощью уровня производят выравнивание коробки по горизонтали.

Последним выполняют фиксацию фундамента из брусьев. Ее выполнить можно двумя способами:

1. Просверлить сквозное отверстие в брусьях, в месте соединения, а после через него забить в грунт металлический стержень не менее 50 см в длину.
2. Установить по внутренним углам металлические штыри длиной 50 см, плотно вбив их в землю.

После надежной фиксации фундамента теплицы можно приступать к сбору каркаса для пристройки к дому.

Создание каркаса

Для создания каркаса лучше всего использовать профилированную трубу с сечением 40х20 мм для рам и 20х20 мм для распорок. Отмеряют нужную длину и нарезают необходимое количество отрезков трубы. После начинают выполнять крепление внутренней стороны каркаса к стене. Для этого можно использовать кронштейны или хомуты. Если материал стены позволяет, то можно выполнить крепление труб при помощи дюбелей. Также выполняют фиксацию наружных опор

Важно! От свеса кровли крыши дома до самой верхней точки пристенной теплицы должен остаться пропуск не менее 40 см. Иначе нарастающие с крыши дома сосульки могут повредить крышу теплицы

Затем от внутренних труб устанавливают горизонтальные поперечные трубы, которые направляют от стены до наружных опор. Выполняют их крепление (можно выполнить винтовое соединение или применить сварку). После приступают к монтажу стропил. Их наклон может быть произвольным, но не менее 30 градусов. Длина стропил должны быть такой, чтобы они выходили за внешний край каркаса до 25 см. Также на данном этапе необходимо продумать наличие форточки, чтобы создать естественную вентиляцию внутри пристенного парника.

Если приставную теплицу к дому планируют сделать более 2 м, то требуется установка дополнительных распорок.

По завершении сборки каркаса профилированную трубу желательно окрасить, чтобы предотвратить появление коррозии.

Расчет теплицы 3 н. Особенности теплиц из поликарбоната

Качественны и некачественный сотовый поликарбонат

Свою популярность поликарбонат получил благодаря следующему набору достоинств.

1. По сравнению со стеклом, он обладает меньшей массой. Следовательно, для теплицы из поликарбоната требования к каркасу и фундаменту не такие строгие.
2. Прочность – при правильной работе и ответственном подходе к делу обшивка прослужит вам как минимум 5-6 лет.
3. Низкая теплопроводность – наличие пустот в ячейках, заполненных воздухом, делает поликарбонат неплохим теплоизолятором. Растения в теплице с такой обшивкой менее подвержены резким перепадам температур.
4. Высокая светопроницаемость — свет беспрепятственно проходит через материал.
5. Стенки ячеек, как уже было сказано выше, играют роль ребер жесткости. Благодаря им поликарбонат – прочный материал, способный выдержать на себе немалое количество снега, выпадающего на крышу теплицы зимой.

Эксплуатационные характеристики листов сотового поликарбоната

Важно! Поликарбонат следует сгибать определенным образом, чтобы линии сгиба располагались поперек ребер жесткости. В изображении ниже — правильный и неправильный примеры

Как правильно сгибать поликарбонат

Кроме материала, в ходе проектирования теплицы важно выбрать ее будущую форму. Всего существует пять основных типов конструкции парника из поликарбоната, каждый со своими особенностями, достоинствами и недостатками

1. Теплица в форме арки – к полукруглым опорным элементам крепятся горизонтальные балки. Каркас полностью обшивается гнутыми листами поликарбоната. Полукруглая теплица хороша тем, что на ее крыше будет минимальное количество снега, кроме того, для сооружения каркаса потребуется значительно меньше материалов и времени. Что касается недостатков, то обычно парники в форме арки обладают малой высотой, что не только неудобно в работе, но и накладывает ограничения на выращивание некоторых культур.

Арочная теплица

Теплица с двухскатной крышей – классическая версия. Для сооружения понадобится больше материала и времени, но при этом решается проблема с малой высотой постройки. При желании на ее основе можно создать теплицу Митлайдера , известную своей эффективной системой вентиляции.

Двускатная теплица

Теплица с односкатной крышей – оптимальный вариант для парника, пристраиваемого к забору, дому или к летней кухне. Конструкция сравнительно проста в создании, а при ее возведении рядом с домом уменьшаются затраты на подключение коммуникаций (если в этом есть необходимость).

На фото пристенная односкатная конструкция

Теплица-хлебница – полукруглая теплица небольших размеров с открывающейся створкой. Получила свое название за сходство конструкции с устройством хлебницы. Хорошо подходит для работы с рассадой, при необходимости можно настроить степень открытия створки в зависимости от температуры.

Теплица-хлебница

Купольная теплица , также известная как шатровая. Сложна в постройке, но при этом чрезвычайно устойчива к воздействию ветра и снега. Кроме того, характеризуется наилучшими показателями освещенности. Дополнительное преимущество – привлекательный внешний вид.

Виды каркасов теплиц из поликарбоната

Беря во внимание возможность создавать из профиля самые разнообразные конструкции, можно выделить несколько основных форм каркасов для теплиц:

• арочная (полукруглая, дугообразная) форма — крыша такой конструкции имеет полукруглую форму, что позволяет в зимний период снегу не задерживаться на поверхности теплицы. Отличается простотой монтажа и возможностью использовать все ее пространство под довольно высокие культуры;
• двускатная конструкция — традиционная форма с двускатной крышей. Такая конструкция более сложна в сборке и требует обустройства мощного каркаса. Она может использоваться для культивирования растений различной высоты;
• односкатное сооружение — такие теплицы наиболее часто пристраиваются к существующему строению (дому или летней кухне), позволяют сэкономить место на дачном или приусадебном участке. Данная конструкция позволяет сэкономить материал и отличается хорошей теплоизоляцией. Существенный плюс — близость коммуникаций. Односкатные теплицы могут устанавливаться и в виде отдельного строения;
• шатровые или купольные конструкции — уникальные строения с отличной способностью противостоять внешним факторам: снеговой и ветровой нагрузке. Имеют максимальную освещенность и могут стать запоминающимся украшением любого приусадебного участка;
• теплица-хлебница — модель теплицы из поликарбоната с открывающимся верхом. Такая конструкция напоминает форму хлебницы. Может открываться в одну или две стороны. Имеет удобный доступ к растениям для ухода, возможно полное открывание крышки для обеспечения проветривания в сильную жару. Обычно имеет небольшие размеры, используется в качестве парника, может быть легко перенесена на новое удобное место на участке;
