Соединение бруса между собой

Виды углов сруба

Множество видов соединений можно разделить на две разновидности – угол с остатком и угол без остатка.

Угол в лапу

Другое название угла без остатка – рубка в лапу. При этом способе концы бревен вырубают в виде замков, при этом концы бревен находятся в пределах сруба. Рубка в лапу выглядит очень аккуратно, эстетично, и известна с древности. Недостатки этого способа, по мнению специалистов, перевешивают достоинства. Во-первых, из-за очень малого расстояния от внутреннего угла помещения до торцов бревен на улице теплозащита сруба в углах значительно ослабевает. Кроме того, древесина анизотропна, вдоль волокна теплоемкость дерева больше примерно в два раза, чем в поперечном направлении.

Угол получается холодным и продуваемым, и с улицы его требуется дополнительно утеплять. Еще один недостаток – этот способ дает срубу меньшую устойчивость в целом, чем способ рубки с остатком, и соединение нагелями здесь обязательно.

Угол с остатком

В этом случае бревна выходят за углы сруба на 200 – 300 мм. Этот способ рубки дает теплый угол, не продувается и считается более практичным несмотря на больший расход бревен – около 10 %. Трудоемкость рубки с остатком меньше, и расходов на дополнительное утепление нет.

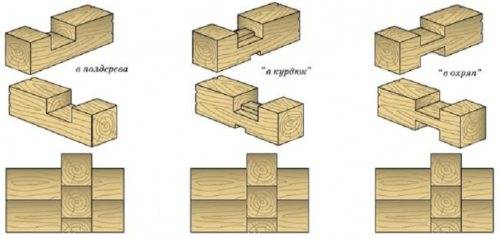

Самые простые и чаще всего применяемые способы рубки угла с остатком

Угол в охряп

Способ из самых сложных и требует времени на подгонку, чтобы его не продувало ветром. Практичнее применять его для закладки окладного венца. Пазы, вырубленные в нижних бревнах, соответствуют по размерам углублениям в верхних, и все четыре бревна в венце расположены горизонтально, в одной плоскости.

Считается самым распространенным видом рубки, простым и обеспечивающим хорошую теплозащиту угла.

Угол в курдюк

Похож на угол в чашу, но в нижней части чаши оставлен продольный выступ, а в верхнем бревне соответственно делается выемка.

Сращивание путем прикладывания

Данный метод сращивания отлично подойдет для тех, кого не очень заботит внешний вид конструкции, а также ее долговечность. Его принцип заключается в том, чтобы приложить два бруса друг к другу и наложить на место стыка металлическую скобу. Само собой, данный метод сращивания сверхпрочным не назовешь, поэтому требуется его усиление. Для этого используют крепежные детали, которые вколачиваются в уже уложенный ряд деревянных элементов, а также в зоны контакта.

Теперь вы знаете, как соединить брус между собой по длине различными способами. Теперь поговорим о том, как правильно подобрать метод соединения деревянных элементов.

Типы каркасов для дома из бруса

Для создания каркаса могут использоваться как брусья, так и доски. Также довольно популярен клееный брус. Единственным преимуществом каркаса из досок можно назвать некоторую экономию пиломатериалов, но за это придется заплатить снижением жесткости конечной конструкции. Поэтому каркас из бруса можно назвать оптимальным вариантом.

Кроме того, по технологии монтажа каркаса дома из бруса можно выделить 2 способа выполнения работ:

• когда конструкция собирается в вертикальном положении. В этом случае особенно сложно контролировать вертикальность элементов.
• технология, при которой каркас собирается в горизонтальном положении, а затем с помощью обычной лебедки (или вручную) устанавливается в вертикальное положение.

Соединение на ус

В случаях, когда нужно придать готовому изделию высокие потребительские свойства, а также придать определенную элегантность, выполняется соединение на ус (рис. 3). При строительстве дома для придания дверям и окнам лучшего эстетического вида используется именно такой способ стыковки наличников. При этом заготовки выпиливаются под углом 45°, а потом их тщательно подгоняют при сборке узла.

Рис. 3 Соединение пиломатериалов на ус (вид сверху)

Иногда возникает необходимость усилить соединение на ус. Тогда с невидимой стороны выбирается часть древесины, куда вставляется усиливающая закладная деталь. Ее обычно приклеивают изнутри.

Соединение в углах

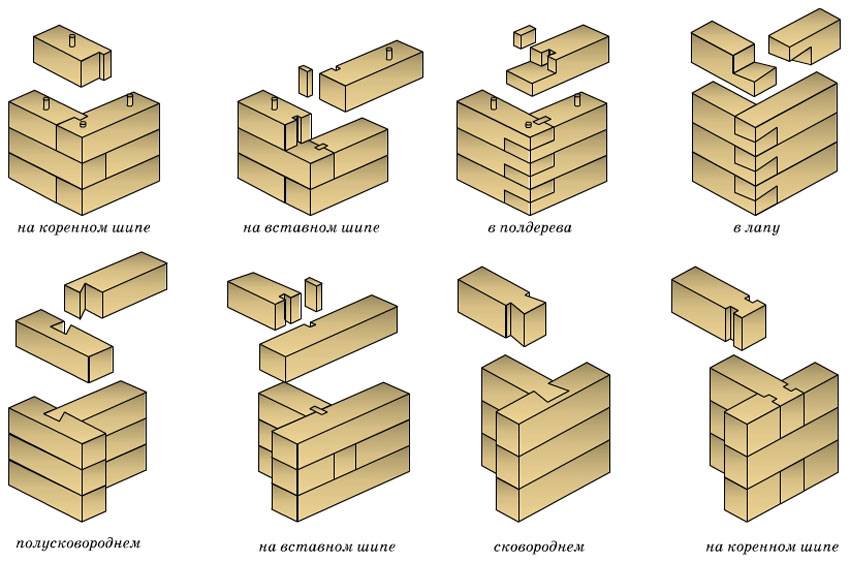

Чтобы избежать наращивание по длине брусьев, можно выбрать материал достаточной длины. Но вот построить дом без углов – это невозможно. Поэтому брусья чаще всего соединяются под углом. Тут существует множество вариантов, среди наиболее распространенных можно назвать следующие:

• соединение встык;

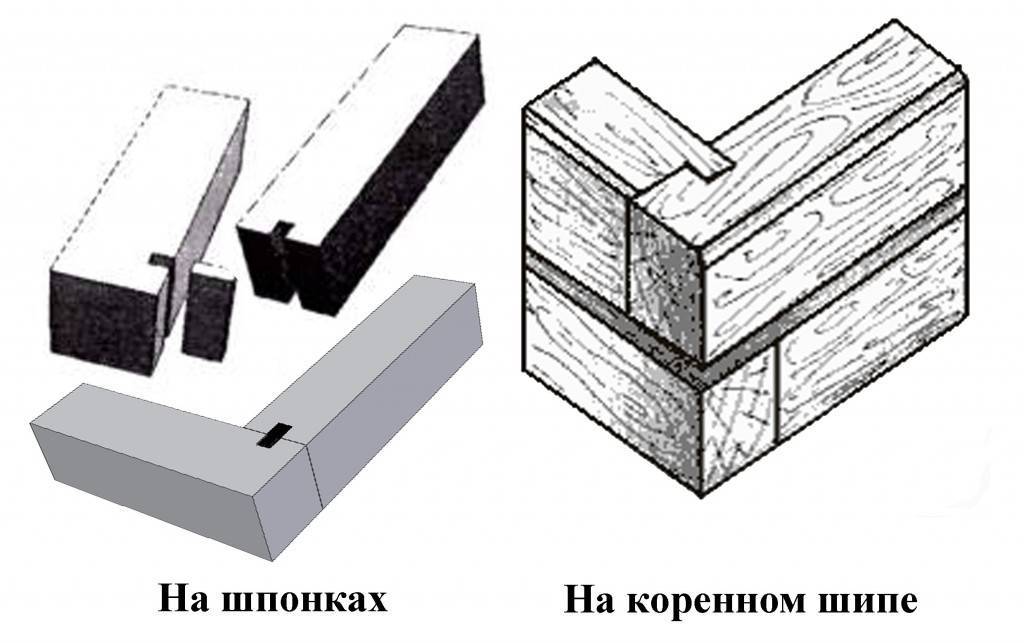

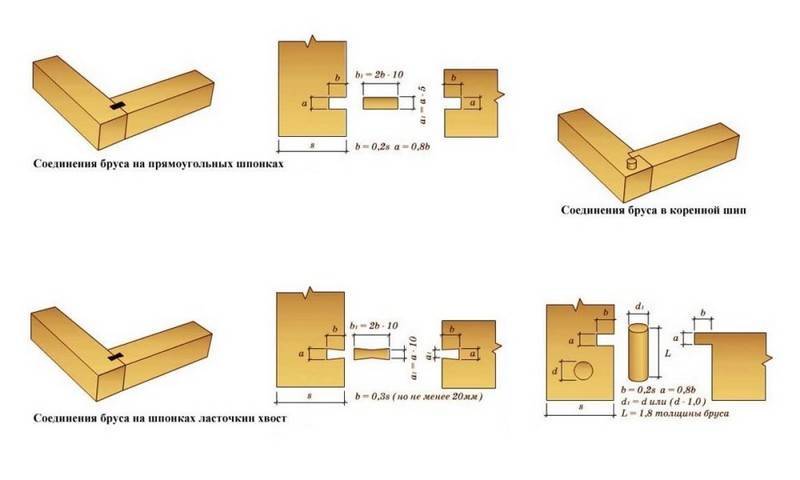

• использование шпонок;
• применение коренных шипов;
• в полдерева;
• соединение «ласточкин хвост».

Все эти способы соединения бруса довольно распространены, являются надежными и проверенными. О некоторых, например, ласточкин хвост, многие слышали, о других знают только профессионалы. Расскажем о том, как провести соединение бруса этими методами.

Соединение бруса «встык» применяется для строительства хозяйственных построек

Первый метод, который применяется при строительстве деревянного дома – это соединение встык.  Это самый простой способ сделать стыковку в углах. Достаточно плотно пригнать концы брусьев друг к другу и закрепить их при помощи шипованных стальных пластин.

Не стоит думать, что такое соединение брусьев в углах будет ненадежным. Тут все зависит от мастерства плотника. Если имеется достаточный опыт, то стык может простоять неподвижно многие десятилетия, главное, идеально подогнать торцы.

Хотя способ встык считается самым быстрым, при строительстве его выбирают редко. Дело в том, что через такой угол уходит много тепла. Во время зимы вы много потеряете на отоплении. Именно поэтому встык брусья в углах соединяются только в хозяйственных постройках.

Более прочная разновидность соединения брусьев встык является метод с использованием шпонок. Такой способ позволяет значительно упрочнить место стыка. В специальные пазы плотно подогнанных брусьев вставляется шпонка. Она может быть выполнена в разных вариантах – поперечная, продольная или косая. Последняя разновидность шпонки считается самой надежной, но и самой трудной в исполнении.

Соединение бруса в теплый угол, или говоря по «научному» в коренной шип, — считается наиболее распространенным при строительстве дома. Такой тип стыковки не пропускает тепло, надежен и долговечен.

Принцип такого стыка в следующем:

• на торце одного бруса выпиливается паз. Старайтесь, чтобы выпил не попал на место сучков. В этом случае паз будет легче сделать;
• на другом брусе делается шип или лапу. Размеры такого «выступа» должны совпадать с размерами паза на предыдущем брусе. Лапу так же как и паз делают на участке без сучьев;
• при строительстве лапу и паз совмещают и тем самым делают прочное угловое соединение.

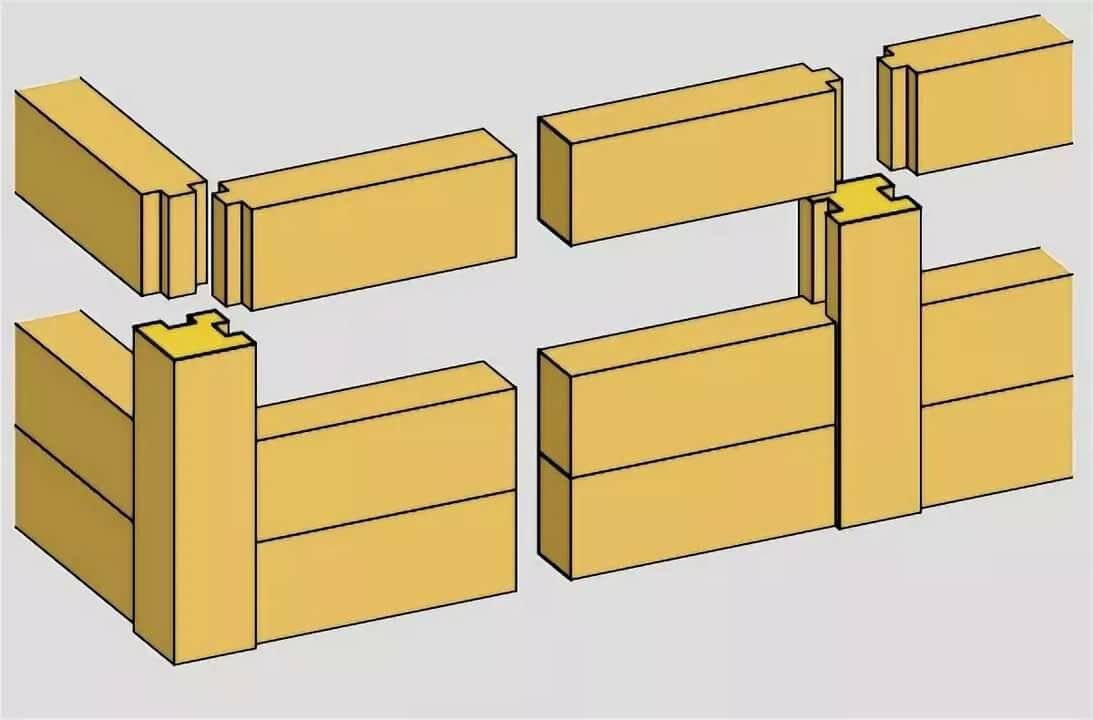

Довольно часто, для такого типа соединения, используют не только паз и лапу (шип). Для прочности стыковки и устойчивости всей конструкции между рядами брусьев забивают деревянный нагель (шпонку). Такое дополнительное крепление не дает горизонтальным рядам двигаться между собой.

Соединить между собой брусья в углах можно и при помощи сцепки, которая носит название «в полдерева».

соединение бруса в полдерева

Такой способ придуман давно и довольно широко используется до сих пор. Соединение бруса в полдерева производится следующим образом:

• на одном конце бруса делается пропил до половины его толщины;
• на другом брусе делается такой же пропил, но с другой стороны конца;
• при возведении угла эти пропилы соединяются, и получается прочный стык.

Для увеличения надежности соединения здесь, так же как и в предыдущем варианте, часто применяют деревянные нагели или шпонки. Лучше их делать так, чтобы одного элемента хватило для соединения более двух рядов брусьев.

Выбрать варианты вы можете самостоятельно, но многие специалисты порекомендуют использовать соединение под названием «ласточкин хвост». Такой вариант создания угла из бревен поможет удерживать тепло в доме, ведь он считается наиболее теплым. Ласточкин хвост может использовать при соединении профилированного бруса или обычного.

Стык типа ласточкин хвост схож по своему принципу с соединением коренным шипом. Здесь так же, как и в предыдущем варианте, в одном брусе пропиливается паз, а в другом шип (выступ). Разница только в геометрической форме таких вырезов. И шип, и паз имеют трапециевидную форму. Такая особенность позволяет создавать более надежное соединение, которое практически не пропускает воздушные массы (а значит и тепло из дома).

Рубка бревна с углами без остатка

Как уже говорили ранее, углы без остатка более холодные, но зато они позволяют значительно сэкономить на стройматериалах.

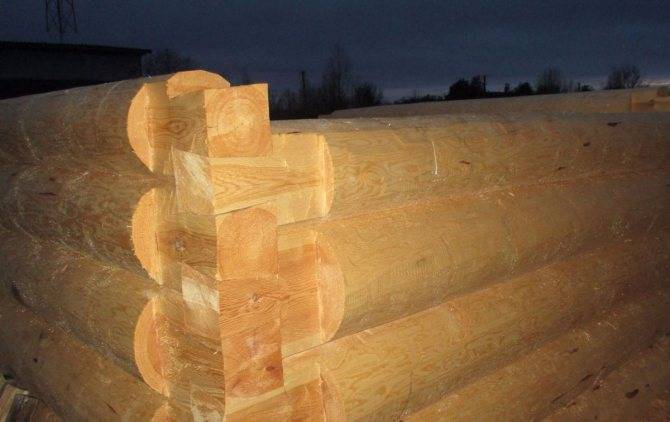

Угол «в лапу»

Среди соединений бревен в углах популярен способ «в лапу». Он несложно реализуется, и при этом обеспечивает высокую прочность и надежность соединения. Также наличие наклонных пропилов позволяет добиться высокой герметичности. Способ давно опробован, разработаны даже ГОСТы: таблицы размеров для каждого диаметра бревна (смотрите фото).

Таблица размеров соединения в лапу для разных диаметров бревен

Все размеры откладываются относительно найденной середины бревна и проведенной от него вертикальной линии (ее проводят при помощи отвеса).

Соединение бревна без остатка. Угол в лапу

Порядок работ такой:

• Находим длину обрезанной части (называют болваном). Она должна быть не меньше диаметра самого большого из имеющихся бревен (на рисунке она обозначена L). Откладываем от края бревна это значение (пусть будет 250 мм), проводим в этих местах вертикальные линии. Они будут границами болвана.
• Пусть, диаметр обрабатываемого бревна 200 мм. От линии середины откладывают по ½ значения А. Д для бревна 200 мм это 141 мм. Это значение делим пополам и откладываем по обе стороны от центра. Проводим вертикальные линии.
• Стесываем (срезаем цепной пилой). В результате у вас должна получиться такая же картина, как на рисунке а).
• Берем соответствующие размеры из таблицы и размечаем их на болване.
• Излишки стесываем (срезаем). Получиться должна фигура как на рисунке б).

Так обрабатывают все бревна поочередно. Как видите, размеры зависят от диаметров бревен. Чтобы не мучатся каждый раз с расчерчиваем, делают шаблоны из тонкой фанеры по тем диаметрам бревен, которые есть в наличии (подписывают их). Потом,  найдя середину и сделав болван, прикладывают и обводят подходящий шаблон. При таком порядке работы меньше шансов ошибиться, и времени рубка чаш занимает меньше.

Варианты крепления

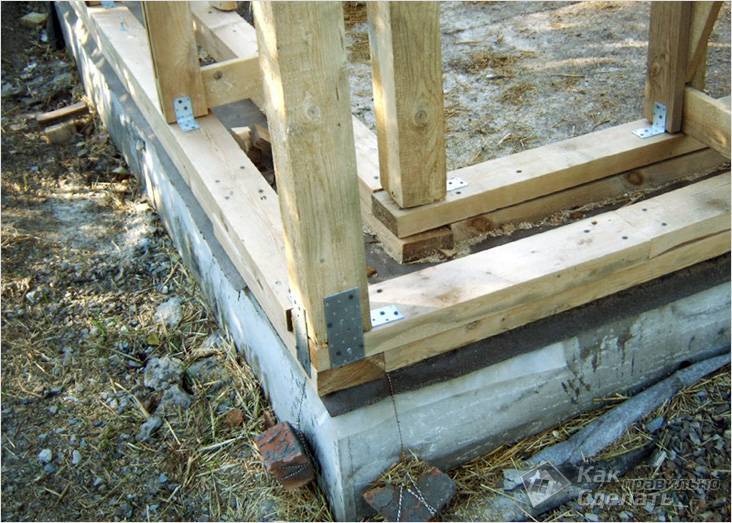

Крепление пластинами и уголками

1. Если нижняя обвязка на гвоздях или анкерах, то угловая стойка крепится при помощи стального уголка.
2. После крепления нижней обвязки нагелем надевают угловые стойки на оставленные выпуски 6-8 см.

Способы установки стоек из бруса

Фиксация неугловых стоек производится двумя способами: методом вырубки, стальными уголками. Уголки надежней держат конструкцию, имеют только один недостаток — стоимость. Сами уголки крепят к брусу при помощи саморезов. Метод вырубки подразумевает крепление с помощью специального углубления, имеющего глубину 50% от толщины нижней обвязки. Пример: если брус имеет толщину 80 мм, тогда глубина вырубки составит 40 мм.

Укосины, закрепляющие стойки

Крепление балки перекрытия

Брусья верхней обвязки удобнее стыковать на вырубке или при помощи уголков из оцинкованной стали. Если выбран метод вырубки, тогда необходимо сделать точные разметки под вырубку на каждый вертикально установленный брус (стойка). Пазы верхней обвязки должны совпадать с пазами нижней обвязки, в противном случае получится перекошенная конструкция, которая постепенно сама развалится.

Проемы для дверей и окон

Формирование дверного проема начинается со 2-го венца, высота до окна минимум 70 см. Формирование проемов может осуществляться двумя способами. «Черновой» проем подготовки к созданию проема. Сам проем обустраивается под монтаж после усадки бруса. Ускоряется сборка строения, в проемы монтируются брусья для крепления простенок.

Проемы могут обустраиваться в процессе возведения стенИсточник krsk.au.ru

Во втором варианте сразу обустраиваются к монтажу, ставятся колоды, которые соединяют брус и выступают откосами. Если будет производиться монтаж металлопластиковых окон, то колоды можно не ставить. В торцах по проему делается вертикальный паз, куда вставляется рейка. Рейки/колоды делаются на 5-7 см меньше проема, чтобы он не мешали усадки.

Монтаж окон и дверей при «черновом» проеме осуществляется с его выпиливания по соответствующим размерам. Стыки уплотняются при помощи утеплителя, его надо прибить гвоздями под углом. Затем вставляется коробка окна, фиксируется к колоде саморезами, сверху зазор для усадки, он заполняется мягким утеплителем.

При установке коробки окна обязательно оставляют зазоры для усадкиИсточник patter.ru

Методы продольного соединения

Разумеется, сборка сруба не ограничивается врезкой и стыковкой углов, чаще всего приходится выполнять сращивание бруса по длине. Процесс возведения здания из брусового материала всегда был и остается недешевым занятием, поэтому выполнять соединение бруса между собой по длине приходится ничуть не реже, чем врезать угловые стыки.

Прочное сращивание бруса

Варианты соединений и стыковки бруса по длине выбираются по способу и виду нагружения. Например, для деталей сруба, испытывающих сильные изгибающие нагрузки, используется двузубый замок, как на схеме.

Длина каждой половинки должна быть не менее 300 мм, для больших сечений используются замки с размером стыковочной части до 400 мм. Столь сложная конфигурация запила на каждой из сращиваемых частей выбирается специально, чтобы предупредить образование продольных трещин.

Для линейно нагруженных венцов может использоваться более простая схема, каждая из половинок балки, как и в случае соединения на углах, запиливается двумя пазами. Для сращивания достаточно ввести в зацепление шип и паз и сбить стык деревянными нагелями.

Простые схемы сращивания

Клееный и профилированный материал может соединяться по упрощенной схеме.

Перед тем, как соединить брус между собой, необходимо заложить утеплитель, линия стыка получается небольшой, и стена будет промерзать в зиму. Кроме того, нужно заранее вырезать участки с трещинами или расслоением волокон, иначе под нагрузкой такой венец просто разрушится.

Для рядового венцового материала, который будет уложен в стены, можно использовать классический способ сращивания деталей в угловых стыках, называемый «в полдерева». Каждая половинка обрезается в ½ толщины, после чего детали стягиваются между собой струбциной и сбиваются гвоздями.

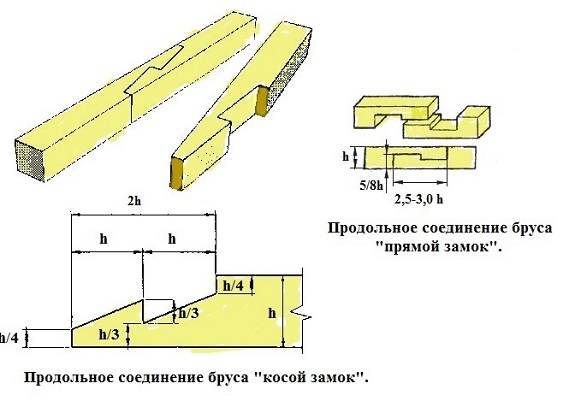

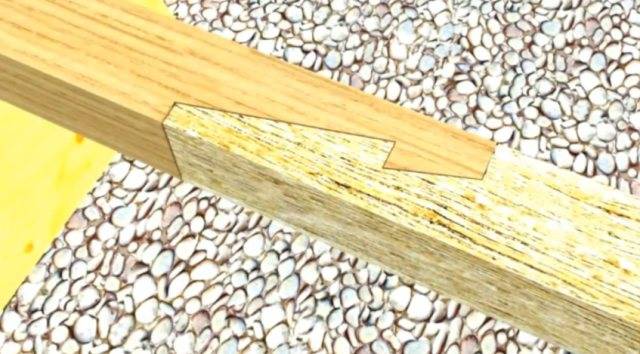

Соединение в косой замок

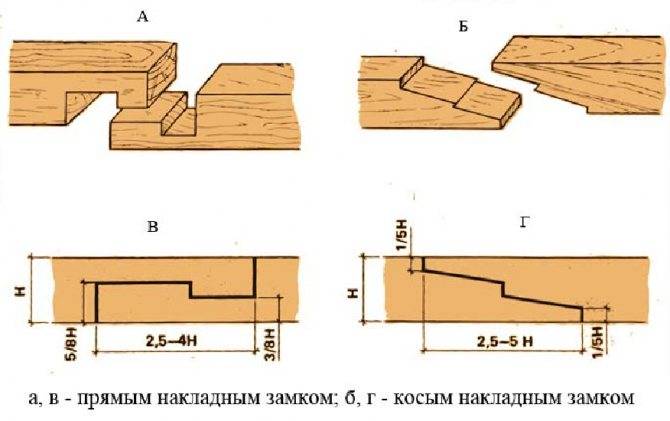

Соединение в прямой и косой замок

Данный метод сращивания специалисты называют самым сложным. Такое соединение крайне сложно осуществить человеку без должной квалификации или опыта. Однако надежность получившейся конструкции действительно стоит потраченных усилий. Компании, которые занимаются строительством зданий из бруса, прекрасно знают о том, как соединить два бруса в длину именно таким методом, но зачастую умалчивают об этом, чтобы сэкономить время и поддерживать высокий уровень производительности.

Итак, первым делом с торцов деревянной детали необходимо выпилить косые элементы. При этом должен быть соблюден определенный угол, повторены необходимые изгибы, а габариты должны полностью соответствовать. В итоге должен получиться некоторого рода шип и паз, которые в конечном итоге и образуют косой замок. После этого два бруса необходимо соединить, приложив обработанные места друг другу. Для достижения максимальной надежности и прочности соединения используют специальные деревянные нагели.

Сплачивание досок

Ящики и составные части макетных корпусов производят из раздельных элементов древесины. В данном случае применяются такие виды соединений как сращивание, сплачивание или вязка. Сплачиванием можно назвать стыковку досок по их параметрам: толщина или ширина, у которых волокна древесного материала расположены параллельно. Метод сплачивания в основном применяется для создания громоздких строений.

Для производства цельных лесозаготовок из индивидуальных компонентов используют гвозди, шурупы, клей, нагели, а при сплачивании разъемных заготовок применяют шины и клинья. Часто встречающимся приемом сплачивания считается слияние элементов схлестыванием встык кромками либо пластями.  Чем тоньше доска в процессе сплачивания, тем меньше вероятность деформации материала.

В процессе сплачивания важно принимать во внимание размещение годичных слоев на древесине. В сравнении с лесозаготовками, которые соединены кромками, заготовки сплаченные встык пластями значительно устойчивее и буквально не поддаются деформации. Для разъемных корпусов древесный материал сплачивают так, чтобы годичные кольца располагались выпуклой частью к плоскости разъема, а для строения разъемных ящичков маленького размера – в обратном порядке

Сплачивание, выполненное стыковкой доски в фалец и в шпунт, не обеспечит крепкой сбитой линии шва. Данный вид стыкования применяют для выпуска товара без адгезии, применяемый в условиях высокой влажности

Для разъемных корпусов древесный материал сплачивают так, чтобы годичные кольца располагались выпуклой частью к плоскости разъема, а для строения разъемных ящичков маленького размера – в обратном порядке. Сплачивание, выполненное стыковкой доски в фалец и в шпунт, не обеспечит крепкой сбитой линии шва. Данный вид стыкования применяют для выпуска товара без адгезии, применяемый в условиях высокой влажности.

Виды сплачивания:

1. Сплачивание на гладкую фугу. Доски предварительно фугуют, стыкуют, смазывают клеем, закрепляют фиксаторами до высыхания;
2. Сплачивание с внедрением добавочных связей. Доски предварительно выравнивают, во фронтонах высверливаются проколы для шпилек. Вбивают скобы для увеличения долговечности;
3. Сплачивание несущих составляющих. Стыковка досок в половину дерева с накладной частью на площадь стыковки усиливающих планок.

Угловые соединения с остатком

Соединение бруса с остатком приводит к большому расходу материала, но оно значительно надежнее, чем соединение без остатка. Таким способом пользовались в древние века на Руси. При упоминании русской избы перед глазами возникает небольшая постройка с углами, соединенными с остатком. При таком соединении брус выступает за пределы сруба.

Соединение углов бруса с остатком называется соединением в чашу. Брус собирается в чашу благодаря нескольким видам угловых замков:

• односторонние;
• двусторонние;
• четырехсторонние.

Односторонний паз

Когда балка скрепляется односторонним способом, она имеет небольшой разрез поперек, в виде бороздки. Размер паза равен размеру верхнего бруса, а толщина – половине этого же бруса. Такой метод соединения используется со всеми типами материала.

Двусторонний паз

При двустороннем креплении разрезы делают и в нижнем, и в верхнем брусе, при этом толщина разреза равна четверти толщины сруба. Длина и толщина паза равна ширине бруса. Такие пазы должны вырезать специалисты, потому что здесь требуется высокая точность спилов.

Четырехсторонний паз

Четырехстороннее крепление подразумевает собой проделывание разрезов со всех четырех сторон бруса. Длина и толщина равны ширине балки, а глубина – 1/4 толщины бруса. Такое крепление максимально упрочняет конструкцию.

Разновидности углового крепления без остатка

Существует два вида углового монтажа без остатка:

• «лапа с присеком»;
• «ласточкин хвост».

Рассмотрим их более детально.

Соединение в ласточкин хвост

«Лапа с присеком»

«Лапа с присеком» подразумевает наличие сложной пазовой системы, отвечающей за незыблемое крепление сырья между собой. Способ трудный, но высокоэффективный. На поверхности лапы рубится выступ. Он должен красоваться у внутреннего угла объекта.

Снизу венца (разумеется, верхнего) выпиливается отверстие под ранее сделанный шип. После чего конструкция соединяется. Этот вариант напоминает сборку конструктора. Конструкция, соединённая таким способом, побалует безопасностью, основательностью и превосходнейшим внешним видом.

«Ласточкин хвост»

Крепление бруса «ласточкин хвост» является довольно не простым, но прочным и красивым угловым способом монтажа. Вариант подразумевает сцепление двух брёвен зубьями особой формы. Брусья под прямым углом направляются друг к другу: один имеет шипы, а другой – пазы. Такой «замок» обеспечивает надёжное крепление без наличия щелей и дарит срубу устойчивость.

Технология строительства

Гидроизоляция фундамента

Схема сооружения и последовательность работ при строительстве деревянного здания мало чем отличается от алгоритма стройки каменного. Однако особенности материала диктуют ряд особенностей.

• Выбор материала – брус подбирают не только по несущей способности, но и по показателям теплосохранения. В противном случае дом придется утеплять, а теплоизоляция по своим свойствам очень отличается от дерева.
• Фундамент необходимо тщательно гидроизолировать. Основание тянет влагу из земли, а передача ее в деревянные стены приведет к быстрой порче материала.
• Проект деревянного здания должен включать подробные чертежи как основных углов, так и соединения бруса – продольного, Т-образного, углового.
• В доме из бруса лаги для пола и черновой пол укладывают сразу же после установки нижней обвязки, а затем уже собирают коробку здания.

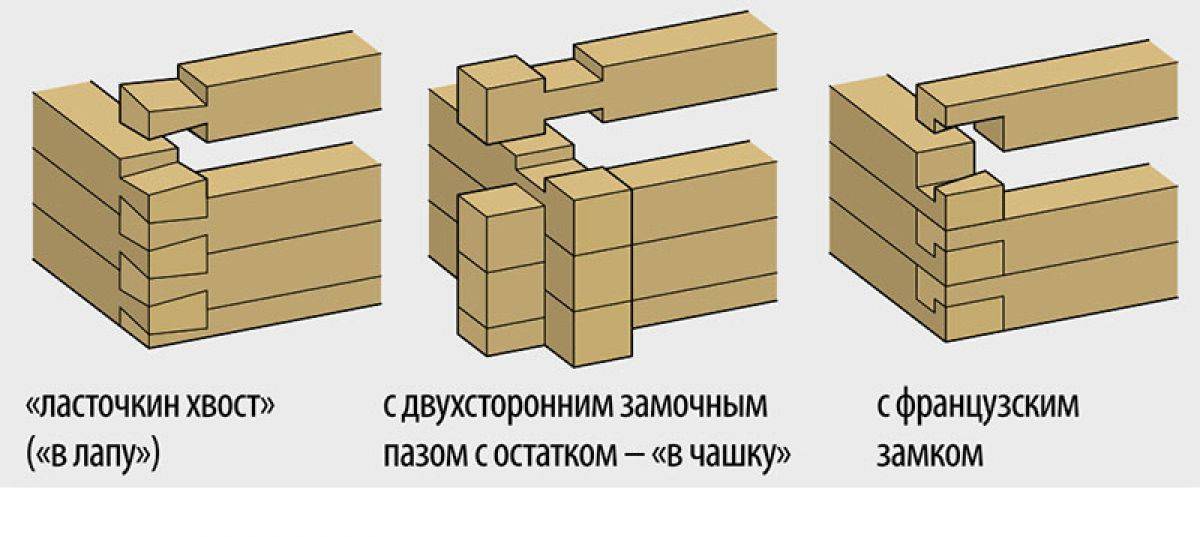

Виды замковых соединений бруса

Большая часть существующих и используемых схем сращивания и угловой врезки бруса заимствованы с приемов укладки тесаного бревна и лафета. Способы соединения бруса между собой условно можно разделить на три группы:

Простейшие варианты сращивания углов на шпонках и нагелях, без остатка и выступающих частей, обычно используются для сборки коробок из профилированного бруса;
Прочное соединение с врезкой пазов применяется для помещений повышенной нагрузкой на стены здания, его еще называют замками с остатком;

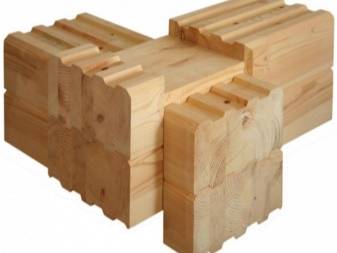

Теплые замки используются в схемах срубов, когда коробка из брусового материала не утепляется наружной отделкой, поэтому важно получить прочный стык с минимальной длиной швов.

Конкретный вариант, или способ соединения бруса, определяется мастерами по размерам коробки, качеству материала и собственному опыту строительства.

Совет! Если нет практического опыта, то лучше всего попробовать свои силы в возведении коробки небольшого здания с соединением бруса в углах в торцевой стык с усилением набивкой стальными скобами.

Соединение бревен в углах без остатка

При этом способе соединения отсутствует часть бревна, выступающая за внешний периметр стены. Для надежного соединения необходим «присек»: концы бревен фиксируют шипами. Чтобы «присек» не продувался ветром, горизонтальные плоскости врубки выполняют наклонными.

Это соединение называется «ласточкин хвост»: клиновидная часть одного бревна заклинивается между двумя наклонными плоскостями. В том случае, если к стене необходимо пристыковать перегородку, выполняется Т-образное соединение. Концу бревна перегородки придают форму усеченного конуса, в основании которого – квадрат.

Внешняя часть конуса расширена. В соответствующей части стены вырубают аналогичную выемку. Соединение будет надежным за счет заклинивания деталей.

Какие шканты выбрать

Для соединения венцов лучше всего использовать деревянный крепеж. Металлические нагели намного прочнее деревянных шкантов, но их используют в особо нагруженных соединениях. Обычно мастера не особо жалуют металл по двум причинам:

• На стальной поверхности зимой всегда образуется конденсат, древесина разбухает и подгнивает, прочность соединения падает до нуля;
• Через полгода эксплуатации металл ржавеет, и подклинивает соединение венцов. Вместо нормальной усадки ряды просто повисают на металлических стержнях.

Если выбирать шканты, то лучше всего подойдут квадратные стержни из высушенной березовой древесины. Благодаря острым углам крепеж намертво врезается в мягкую древесину бруса, соединение получается прочным и надежным.

Круглые деревянные нагели сложнее в установке, если ошибиться в диаметре отверстия хотя бы на полмиллиметра, то соединение двух брусов получится неработающим, крепеж легко выпадает из угла или стены. Если взять размер с запасом, то можно легко расколоть брус до образования трещины.

Кроме того, для сборки углов или стен из бруса нельзя использовать клеевые материалы, краски и мастики. Единственным исключением является монтажная пена, задуваемая для герметизации опорной поверхности ленты. Любые жесткие соединения не помогут ликвидировать щели и зазоры.

Монтаж нижней обвязки

До начала монтажа каркаса бетон фундамента должен успеть отвердеть. Так как вес деревянного каркаса намного ниже, чем вес, например, кирпичной стены, то чаще всего используется не сплошной, а ленточный фундамент.

Ленточный фундамент

Допускается устройство свайных фундаментов. Перед укладкой брусьев нижней обвязки необходимо дополнительно выровнять поверхность фундамента, например с помощью тонкого бетонного слоя. Хотя выравнивание можно сделать и после крепления нижней обвязки к бетону – с помощью электрорубанка.

Перед укладкой брусьев на бетон необходимо уложить слой гидроизоляции (подойдет обычный рубероид).

Гидроизоляция ленточного фундамента

Чаще всего брусья крепят к фундаменту анкерными болтами. Также можно оставить арматурные выпуски еще на этапе заливки фундамента, это облегчит крепление брусьев. Длину анкерного болта необходимо подбирать исходя из того, что как минимум 100 мм болта должно находиться в бетоне.

Схема крепления бруса нижней обвязки

Максимальный шаг между анкерами должен находиться в пределах 1,0 – 2,4 метра. Если брус короткий, то его необходимо прикрепить как минимум 2 анкерными болтами.

Крепление бруса анкерным болтом

В углах брусья соединяются между собой, несмотря на множество способов соединения, чаще всего используется соединение выборкой в лапу или в полдерева. Для большей надежности угловое соединение усиливается гвоздями либо с помощью деревянного нагеля.

Схема соединения брусьев

Деревянный нагель изготавливается из твердых пород дерева и имеет цилиндрическую или 4-гранную форму. Он служит одновременно и для соединения брусьев нижней обвязки и для установки угловых стоек. Длина нагеля подбирается исходя из того, что он должен как минимум на 100 мм возвышаться над поверхностью брусьев нижней обвязки.

Деревянный нагель

На этом можно считать монтаж нижней обвязки завершенной. Перед дальнейшими работами нужно проверить обвязку на перекос. Для этого измеряются диагонали и углы между брусьями.

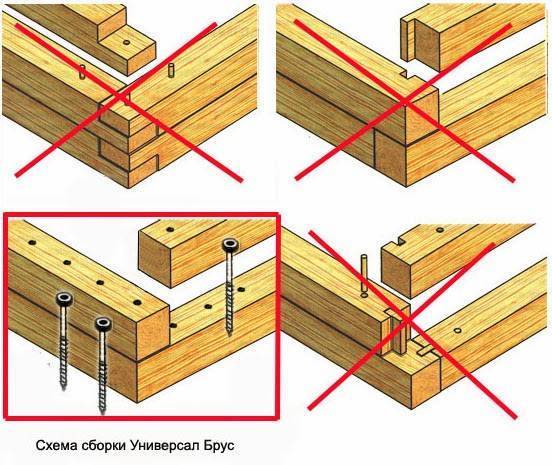

Как скрепить брус между собой

Кроме углов и продольной стыковки, венцы приходится соединять между собой и в вертикальном направлении. После укладки двух рядов бруса обязательно устанавливают дополнительное крепление в виде шкантов или нагелей.

Для стяжки венцов лучше всего использовать деревянные стержни квадратного сечения с размером грани 18 мм и длиной 250 мм. Для установки предварительно сверлят отверстия 25 мм. Глубина сверловки равна полторы высоты бруса. То есть один нагель полностью пробивает верхний брус и половину нижнего. Шканты забивают в шахматном порядке так, чтобы вертикальная линия крепежа не совпадала с соединениями на нижних рядах. Нагелями крепят обязательно в углах, на оконных и дверных проемах.

Крепление через продольное соединение

Чтобы увеличить недостаточную длину бруса, плотники рекомендуют использовать соответствующую технику. Подобрать способ продольного соединения несложно, так как стыковать брус позволяют следующие методы:

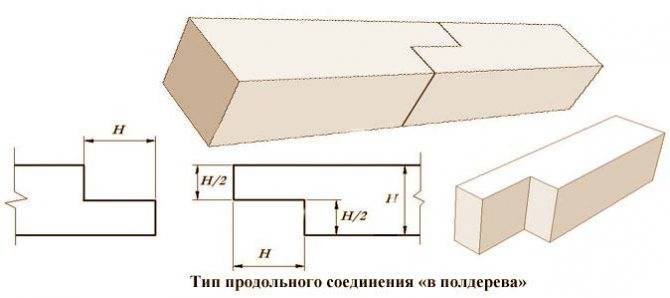

1. В полдерева.
2. Шип со шпонкой.
3. Коренной шип.

Торцы каждого изделия необходимо пропилить, сделав пазы для стыковки брусьев. Надежность сборки обеспечивается за счет применения шипов со шпонками. Сращивание бруса по длине является высококачественным и надежным, оно осуществляется по аналогии с угловым способом, позволяющим срастить брус.

Удлинение бруса методом продольного коренного шипа связано с вырубкой на торце одного изделия паза, а другого — шипа. Наибольшая прочность крепления достигается путем придания шипу и пазу трапециевидных форм.

Любой из представленных и обрисованных методов возведения построек из дерева обладает своими особенностями. Но есть общие советы, которые подходят при использовании любой техники сборки. Брус нужно скруглять с наружной стороны, чтобы предупредить застаивание дождевой или талой воды в пазах. Места соприкосновения элементов должны быть идеально выровнены и отшлифованы. Обеспечить дополнительную плотность конструкции позволяет промазывание соединения смесью смолы с песком.

Как правильно класть брус

Прежде чем учиться выполнять соединение брусовых отрезков в один прогон или на углах, будет правильным освоить азы техники укладки бруса в венцы. Тем более что проблем и ошибок при монтаже стен допускается не меньше, чем при соединении бруса между собой по длине. Обычно мастера считают сращивание крайней мерой и стараются не использовать венцы с продольным соединением.

До начала сборки сруба из бруса своими руками рекомендуется выполнить небольшую подготовку:

• В первую очередь проверяется качество гидроизоляции ленточного фундамента, на углах наносится осевая разметка периметра, по которой и будут выравниваться отдельные брусы при соединении между собой и в стену;
• Нарезка крепежа для соединения венцов и стыковки бруса в углах. Заготовки под нагели и шканты необходимо вырезать, обработать и высушить заранее. Стальные уголки и Т-профиль обрабатывают олифой;
• Выполняют отбраковку и отбор бруса для первых трех венцов коробки. Эти несколько брусов не должны иметь дефектов, сучков, срощенных стыков. Геометрия – максимально близкая к идеальной.

Понятно, что строительный брус заранее должен быть обработан антисептиком и антипиренами, высушен в пачке до состояния 11-14% влажности.

Совет! Для дома или полноценного жилого коттеджа геометрия материала должна быть максимально качественной. Если вдруг оказалось, что купленный брус повело, или линия распила не такая ровная, как хотелось, в этом случае партию отправляют на строгание и фаскование.

Уже после доработки выбирают брус, который пойдет на укладку стен.

Угловое соединение бруса

В настоящее время существует и активно применяется более десятка различных схем построения замков в углах. Все они делятся на две большие группы:

• Соединение с брусовым остатком;
• Стыковка без остатка или, по-другому, вылета торцевых участков за пределы стен.

Простейшие варианты соединения можно изготовить своими руками. При этом прочности углового соединения во всех случаях достаточно, чтобы коробка из бруса оставалась устойчивой. Более сложные варианты врезки используются для повышения жесткости углов или уменьшения тепловых потерь через щели.

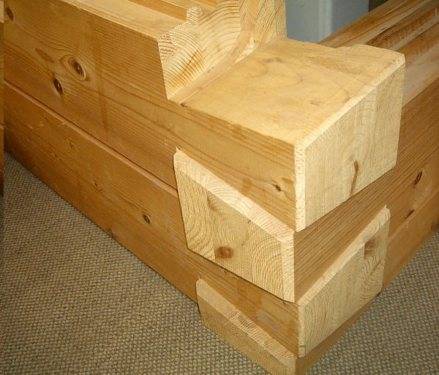

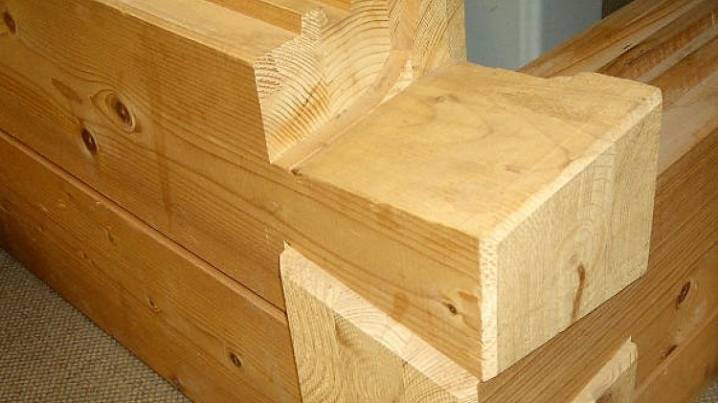

Угол с остатком

В этом случае два смежных бруса одного венца запиливаются в замок не на торцах, а на некотором удалении от края. В результате получается угол с выступающими двумя вертикальными рядами из торцов. Принято считать, что данный тип угла обеспечивает минимальные потери тепла из-за большой протяженности линии запила.

Среди наиболее популярных схем можно отметить два варианта угла – «в полдерева» и его более продвинутую версию – «в охряп». Остальные схемы и способы соединения бруса особых преимуществ не имеют, разве что увеличивается жесткость соединения. Они применяются для высоких построек из бруса, толщиной материала менее 100 мм.

Если строить сруб из бруса своими руками, то лучше всего выбрать для углов схему «в полдерева». Изготовить замок можно следующим способом:

• На уложенном брусе с торца отмеряют отступ, равный толщине материала;
• По шаблону вырезают прямоугольный паз на ½ высоты бруса на стыкуемых частях венца;
• Прокладывают нижний элемент замка уплотнителем и собирают соединение.

Разумеется, качество и скорость изготовления деталей замка зависит от наличия навыков и опыта. Новичкам зачастую приходится подрезать поверхности будущего соединения стамеской, но высокой квалификации для сборки угла не требуется.

Стыкование «в охряп» отличается лишь тем, что выполняется два паза толщиной в 1/3 вертикального размера бруса, в остальном этот способ мало чем отличается от предыдущего соединения.

Замок с остатком обладает высокой жесткостью, поэтому его используют для постройки различного рода башенок и надстроек, когда по замыслу дизайнера необходимо подчеркнуть «деревянный» стиль здания.

Угол без остатка

Если дизайн постройки из бруса требует, чтобы коробка выглядела абсолютно «чистой», без выступающих деталей, то в такой ситуации используются методы соединения венцов по торцевой поверхности.

Наиболее известные схемы выполнения «чистых» углов:

• Вариант «в полдерева» без наружной оконцовки;
• Соединение на шпонках;
• Замок с коренным шипом или зубом.

Первый вариант отличается от углов с остатком профилем соединяемых поверхностей. Если в последнем случае выполняется запил прямоугольной формы, то в «чистом» угле поверхности соединения имеют клиновидную форму.

Наиболее простая схема предполагает стыковку торцом в боковую поверхность смежного бруса. Чтобы ограничить перемещение венца в горизонтальном направлении, на соединяемых отрезках вырезают пазы и устанавливают закладные элементы-шпонки. В результате стык получается достаточно простым и, главное, – подвижным. Любой крен или неравномерная просадка не повлияют на прочность угла.

Самый теплый вариант — это соединение с шипом. С внутренней стороны одного из брусов вырезается шип или зуб, в смежном элементе выполняется шип. После укладки уплотнителя и осаживания венца угол превращается в практически непродуваемое ветром соединение. Замки без остатка чаще всего закрываются накладками из полдюймовых досок.
