Схема кладки печи голландки с плитой своими руками

Первая топка голландки с плитой

Первую топку печи можно производить через 10-14 дней — это время необходимо для полного просушивания конструкции. Дверцу топки необходимо оставить в открытом положении. Если строительные работы производились в холодное время года, то внутрь голландки можно поставить лампу для ускорения процесса высыхания. Запрещается растапливать преждевременно сырую печь, в противном случае она может растрескаться.

В первую очередь следует проверить тягу, для этого в топливном отсеке поджигают лист бумаги. Если дым уходит нормально, то можно приступать к тестовой топке печи. Топку голландки заполняют на 20% хворостом или опилками и разжигают, при этом все заслонки должны быть полностью открыты. Топка в таком режиме полностью просушит конструкцию. Первую неделю необходимо следить за тем, чтобы температура внутри печи не превышала 600°С.

https://youtube.com/watch?v=apKtactWkqo

Конструкция печи

Перед тем как приступать к сооружению голландки, нужно разобраться с особенностями ее конструкции. В дальнейшем это позволит без проблем выполнить все необходимые работы. Итак, какие особенности имеет печка:

колосниковая решетка отсутствует;
наличие дымоходной системы;
отсутствие поддувала, что позволяет предупредить интенсивное разгорание топлива;
вытянутая форма конструкции;
топка сооружается в виде прямоугольника;
стенки имеют небольшую толщину.

Классическая печь используется для отопления помещения. Но, благодаря некоторым доработкам, она вполне может подойти для приготовления пищи или обогрева всего дома. В конструкции обустраивают не только плиту, но и духовой шкаф, и даже лежанку.

Строительство печи рекомендовано начать во время возведения дома

Основные правила обустройства голландской печи с плитой

Какой бы вариант обустройства печи, размеры и габариты вы ни выбрали, принцип строительства остается неизменным:

Печь устанавливается на отдельно стоящий фундамент. Конечно, лучше всего о нем подумать еще на этапе возведения дома. Так будет проще правильно определить место под дымоход, чтобы он не попадал на балки и кровельные перекрытия.

Отдельный фундамент под печь

Если же мысль о строительстве голландки вам пришла уже в жилом доме, тогда придется снимать часть напольного покрытия и возводить основательный фундамент, который не соединяется с основным. Этим правилом не стоит пренебрегать, так как, несмотря на малые размеры, голландская печь имеет достаточно внушительные размеры.

Она будет создавать большое давление на фундамент. Как известно, дом в процессе эксплуатации дает определенную усадку, и если выполнить печь на общем с домом фундаменте, то есть риск деформации, смещения дымохода и т.д.

В результате этого, может быть нарушена герметизация швов и угарный дым будет проникать , внутрь помещения.

Фундамент обязательно должен быть закрыт гидроизоляционным материалом.
При обустройстве топки нужно использовать только качественный огнеупорный (шамотный) кирпич, который ни в коем случае нельзя перевязывать с обычным.
Для кладки печи нужно приобрести жаропрочный глиняный раствор. Можно, конечно, его выполнить и самостоятельно.
Толщина шва при кладке топочной камеры не должна превышать 3-5 мм. Новичкам может показаться сложным придерживаться одинакового размера шва.
Кладка всей голландской печи происходит должна быть выполнена с толщиной шва в 5-8 мм.

Несмотря на то, что голландка отличается высокой пожар устойчивостью, при ее обустройстве

необходимо придерживаться основных мер противопожарной безопасности при возведении голландской печи:

Нормы противопожарной безопасности

Перед печью нужно простились лист асбестовой плиты для предотвращения случайного возгорания от искр или углей.
Необходимо проводить систематическую чистку дымоходных каналов от скопившейся сажи.
Между печью и деревянными стенами тоже необходимо проложить лист огнеупорного материала.
На расстоянии 50-55 см от печи ничего не должно стоять: мебель, декор, другие предметы и т.д.
Чем меньше металлических деталей вы будете использовать для возведения голландки, тем лучше. Но выполняя висячую кладку, которая закрывает проем под варочную зону, вам не обойтись без металлических уголков.

Помните, что ничего нельзя делать впритык к железу или класть железо на голый кирпич. Во всех местах, где планируется состыковка металлических деталей с кирпичом, необходимо прокладывать слой раствора в 5 мм и прокладывать асбестовый шнур.

Голландка с варочной плитой

Укладывая варочную поверхность на кирпич, необходимо проложить на него слой глиняного раствора. Это защитит кирпич от нагревания.

Как устроена «Голландка»

Главными деталями такой конструкции считаются:

Топливник;
Канальный дымоход;
Дымовая труба.

Чтобы глубже понять работу такой печки, необходимо более подробно ознакомиться с каждым элементом.

Топливник. Для любого размера печи, топливная камера выкладывается прямоугольной и очень просторной. Благодаря простоте такой конструкции, достигается высокая теплоотдача. Для создания водяного отопления можно подключиться к топке.

Канальный дымоход. Обычно отопительная печь типа Голландка оборудуется шести канальным дымоходом:

Восходящих – 3;
Нисходящих – 3.

Сильно нагретый дым, начинает двигаться по системе восходящих каналов. В результате нагреваются печные стены. После остывания, дым начинает опускаться и попадает в топливник. Здесь он вновь нагревается, снова начинает свое движение вверх. Попадая в последний канал, он через трубу уходит в атмосферу.

Благодаря подобной дымоходной системе, происходит равномерный прогрев печи. Она не боится резкого скачка температуры. При некачественном изготовлении возможно появление трещин, вызванных температурными перепадами. Углекислый газ начнет попадать внутрь помещения.

Ниже рассмотрим разные схемы отопительной печи голландки.

Преимущества и недостатки

Хотя голландка, созданная своими руками, пользуется большой популярностью среди владельцев частных построек, у нее есть как положительные стороны, так и отрицательные.

Если устройство сравнивать с обычным вариантом исполнения традиционного образца, то конструкция будет прогреваться быстрей, это обусловлено небольшими стенками, размеры приспособления также намного меньше, что влияет на эстетичность комнаты. К плюсам относятся:

Хороший КПД.
Низкие затраты на процесс кладки печи.
Компактные размеры.
Возможность модифицировать агрегат, дополнить его лежанкой, духовкой или баком.
Помещение нагревается достаточно быстро.

Существуют также минусы, которых немного, но их стоит назвать, каналы могут частично затягивать прохладные потоки воздуха, это обусловлено их устройством.

Вьюшка агрегата потребует постоянного контроля, максимальные температуры специалисты не советуют давать, это чревато разрушениями. По сравнению с русской печью КПД основной функции печи голландки не выигрывает по показателям.

Принцип работы голландки

Отличительной особенностью голландской печи является шестиканальная система дымохода, по которому циркулирует нагретый газ.

Выходя из топочной камеры, дым по восходящему потоку поднимается вверх. За время своего пути он успевает нагреть стенки печи. Затем он остывает и опускается вниз к топке. Нагреваясь, он поднимается по второму каналу и т.д. Шестой канал уже выводит дым наружу через дымоход.

Система работы голландки

Шестиканальная система позволяет печи прогреваться равномерно, без резких перепадов и долго сохранять тепло.

Если говорить о конструкции голландки, то здесь главными элементами являются:

большая топка;
дымовая труба;
6 дымовых каналов.

Каких бы габаритов не выкладывалась голландская печь, топливник у нее всегда большой и имеет прямоугольную форму, при этом сама конструкция голландки может быть полукруглой, треугольной и т.д.

Элементы печи-голландки

Большая топка значительно повышает эффективность и позволяет в дальнейшем дополнить конструкцию системой водяного отопления.

Дымовая труба голландки соединяется боковой частью с дымоходом, а их соединительным звеном выступает металлическая труба.

Если печь необходимо быстро остудить, то достаточно открыть заслонку.

Стандартная схема печи

Основные правила обустройства

В отличие от русской печи, которая очень многофункциональна, являясь и источником тепла, и лежанкой, и местом приготовления пищи, голландка изначально создавалась лишь как средство обогрева.

Чтобы максимально повысить функциональность заморского очага, отечественные печники дополнили его варочной поверхностью. Такая печь голландка с плитой и духовкой идеально подходит для небольшого дома, а так же в том случае, если вы не хотите загромождать помещение объемной печью.

Технология изготовления агрегата довольно проста. Плиту размещают в нише конструкции, чуть выше топки, примерно третий – пятый ряд. Духовку же встраивают параллельно топке.

Мнение эксперта
Николай Давыдов
Печник с 15-летним стажем

Если варочная поверхность не нужна, то духовку помещают непосредственно над топкой, но все же советуем вам не игнорировать плиту: во-первых, она никогда не будет лишней, а во-вторых есть прекрасные дизайнерские решения обустройства печи, где варочная поверхность прекрасно дополняет внешний вид голландки.

Фото печей голландок с плитой и духовкой (расположена на одном уровне с топкой):

Фото 1

Фото 2

Фото 3

Собираем печь голландку своими руками

Существует несколько разновидностей:

отопительная печь голландка
печь голландка с камином
печь голландка с духовкой
печь голландка Лукашевича
печь голландка с плитой

При планировании дома, конечно, лучше сразу определить для печи место и предварительно подготовить фундамент – армировать пол и засыпать пространство между печью и фундаментом дома песком.

Но это понадобиться только для большой печи, а голландка, тем более – собранная своими руками – обойдется и без фундамента.

Печь голландка существенно отличается от своих сестриц:

объемной и вместительной топкой без поддувала (в классическом варианте, современные голландки почти все печники оборудуют поддувалом);
облицовкой из кафеля (опять же, в классике);
прямоугольной формой;
каналами отведения горячего воздуха (они называются подъемными и опускными – по ним газы двигаются в четкой последовательности, задерживаясь как можно дольше и отдавая все тепло кирпичным стенкам);
медленным прогоранием дров (особенно в классическом варианте без поддувала), что – с одной стороны – дает меньшую температуру горения, но длительное выделение тепла (например, ночью) – с другой.

Строительные материалы

Для начала строительства печи голландки нам нужно собрать материалы по такому списку:

Красные кирпичи 250*120*65 мм;
Шамотные огнеупорные кирпичи (опционально);
Обыкновенная строительная глина;
Речной песок;
Вода;
Дверка для топки (около 250*210 мм) и поддувала (примерно 270*140 мм);
Колосниковая решетка (30*20 см);
Стальная проволока диаметром 2-3 мм;
Асбестовый шнур;
Асбестовый картон и чугунная варочная плита (опционально);
Задвижки (от 130*130 мм до 130*250 мм);
Дверки очистные (опционально);
Стальная полоса, шириной 5 см, толщиной 5 мм (опционально).

На рассмотрении проекта корректируйте размеры материалов под вашу будущую печь, главное – чтобы все было встроено в кладку плотно, без щелей и люфта.

Когда у вас все готово для начала выкладки, приготовьте раствор глины (обычный цемент для печей ни в коем случае не подходит). Вымочив ее в воде, добавьте песок в том же количестве, что и глины, налейте воды в 1/4 от объема глины и смешайте до густоты сметаны.

Также не забывайте перед использованием каждый кирпич окунать в воду, чтобы он не впитывал влагу из раствора.

Инструкция по сборке

После пробной выкладки и приготовления раствора следуйте плану, на котором расписан каждый ряд кирпичей (порядовке), каждые три ряда проверяйте результат и сверяйтесь с порядовкой.
Крепления дверок выполняйте из стальной проволоки.
В процессе счищайте излишки раствора и аккуратно удаляйте.
Когда кладка (и, соответственно, сама печь) будет готова, дайте ей высохнуть около двух недель. Можно ускорить этот процесс периодической получасовой топкой печи.

Инструменты и материалы, используемые при возведении голландской печи с плитой

Обязательным условием хорошей печи является качественный кладочный раствор, который рекомендуется замешивать из красной глины и кирпича. Основным составом для кладки голландки является песок, красная глина и вода.

При этом соотношение пропорций для каждой из пород глины будет разным. Чем меньшее количество песка присутствует в природной глине, тем, соответственно меньше понадобится для раствора.

Глина

Для жирной глины берем пропорцию: 1 часть глины и 2,5 песка.

Для средней глины – 1 часть к 1,5 песка.

Для тощей понадобится 1 к 1.

Материалы для кладки печи-голландки с плитой:

Шамотный огнеупорный кирпич для топочной камеры.
Красный керамический кирпич.
Раствор для кладки фундамента (цемент, песок, гравий и вода).
Раствор для кладки кирпича.
Рубероид для гидроизоляции фундамента.
Доски для строительства опалубки.
Колосниковая решетка.
Поддувало.
Металлическая дверца.
Заслонка.
Металлические прутья и проволока для армирования.
Металлическая проволока 0,8 мм для перевязки.
Асбестовый шнур.
Варочная плита.

Из инструментов подготовьте:

Мастерок для кладки кирпичей.
Строительный уровень, угломер и отвес.
Строительный степлер.
Рулетка и маркер.
Правило.
Болгарка для обточки кирпича.
Совковая и штыковая лопата.
Ведро для раствора.
Строительный миксер или дрель с насадкой.
Резиновый молоток для кладки кирпичей.
Строительный молоток для возведения опалубки.

Достоинства и недостатки

Печка возводится очень быстро, с ней справится даже новичок.

Главное достоинство данной печки – это её небольшие размеры. Она не занимает много места, но даёт много тепла. Печь-голландка для дачи из кирпича станет отличным решением вопроса с отоплением. Газа на дачных участках обычно не бывает, отапливать электричеством безумно дорого, поэтому дрова станут оптимальным источником тепловой энергии.

Печь-голландка, сделанная своими руками, подарит комфорт и уют. А её возведение не займёт много времени. Строго следуя руководству по сборке и не отступая от неё ни на шаг, вы получите в своё распоряжение полноценный отопительный агрегат, работающий на дешёвых дровах.

Следующее преимущество – долгое остывание. Полное сгорание дров в топке не приведёт к быстрому остыванию голландки. И чем больше печь, тем дольше она будет оставаться тёплой. При этом она практически никогда не капризничает – главное, чтобы в дымоходе была хорошая тяга.

Есть и некоторые недостатки, которые характерны для любых дровяных печей:

Для длительной работы голландки нужны хорошие дрова, а не трухлявые пни.
При использовании сырых дров возможно выделение большого количества сажи – она забывает дымовые каналы. А так как каналы в больших печах идут змейкой (вверх и вниз, по очереди), с очисткой печки возникнут проблемы (требуется установка дополнительных прочистных дверок).
Хорошая тяга нередко приводит к излишне быстрому прогоранию поленьев – нужно научиться регулировать интенсивность горения с помощью дверцы поддувала.

Тем не менее печи-голландки по-прежнему в строю.

Достоинства и недостатки

Положительные особенности

Что даёт большое количество дымоходов в голландке:

Увеличивается площадь поверхности, а значит и отдача тепла;
t внешней поверхности – 60 – 70 оС;
Дым трудно продуть обратно: печь не дымит, когда задувается ветер в трубу;

Другие плюсы:

При грамотном использовании, срок её службы – 25 лет и более.
Хорошая пожаробезопасность голландки стала одной из причин её популяризации в России.
Печь прочна и надёжна. Допускает внесение множества изменений, без потери свойств.
Малые габариты (можно довести до половины метра2 в плане).
На большую голландку уйдёт всего 650 кирпичей – это сравнительно не много.
Печку можно тянуть вверх – на два, три и даже четыре этажа!

Недостатки

К минусам, или трудностям с голландкой можно отнести:

Порой приходится чистить её 1-2 раза за отопительный сезон;
По теплоёмкости голландка выигрывает у чугунных печей, но остывает гораздо быстрее, чем русские;
Если вовремя не закрыть вьюшку – выстывает моментально, а если закрыть рано, можно отравиться угарным газом;
Появление трещин при перегреве;
В сутки требуется две протопки.

Котел для дачи – удобное устройство для сезонного отопления. Как правильно выбрать отопительный котел и какие виды бывают? Рассмотрим газовые, жидкотопливые и угольные котлы.

О том, что нужно знать о пайке полипропиленовых труб, читайте тут.

Порядовка кладки печи голландки

Как уже было сказано, существует много вариантов выкладки голландки.

От очень сложных, до самых простых. Мы рассмотрим с вами модель попроще – ее можно установить на небольшой даче или с её помощью сделать отопление в гараже.

Подробная схема кладки печи голландки

На пол уложите полиэтиленовую пленку, гидрозол или рубероид площадью 78*53 см.
На покрытие насыпьте просеянный песок, разровняйте до толщины в 1 см и тщательно проверьте уровнем.
Плотно и аккуратно укладываем 12 кирпичей (основу), опять проверяем уровнем и затем только заливаем раствором всю поверхность.
Устанавливаем поддувальную дверку, закрепив петли отожженной стальной проволокой. Можете для верности обмотать ее асбестовым картоном.
Второй ряд из семи с половиной кирпичей выкладываем по рисунку.
В третьем ряду и дальше присутствует шамотный кирпич, обозначенный на порядовке желтым цветом. На него укладывается колосниковая решетка 20*30 см (между третьим и четвертым рядом).
В четвертом ряду кирпичи укладываются на ребро. Красные кирпичи по бокам сзади в четвертом ряду являются подставками внутренней перегородки в дымоходе. Задний кирпич можно сделать “вышибным” – то есть уложить его без раствора, чтобы затем вынимать для прочистки дымохода, а можно сделать на его месте дверку.
Дальше пора установить дверку для топки, которую также можно обмотать асбестовым картоном. Так же, как и все дверки в печи, закреплять в кладке ее нужно с помощью стальной отожженной проволоки.
Пятый ряд выкладывается точно также, как и четвертый, но кирпич кладут плашмя, что четко видно на схеме.
В шестом ряду кирпич снова нужно поставить на ребро, и после выкладки проверить уровнем качество кладки, а также проконтролировать углы кладки.
На седьмом ряду опять меняем положение кирпичей, но задняя стенка по прежнему выкладывается на ребро. Далее все ряды будут уложены плашмя.
Восьмой ряд полностью закроет топочную дверку. Внутренний шамотный кирпич над топкой нужно скосить, чтобы иметь возможность использовать печь голландку как камин, открывая топку.
Девятый ряд нужно сместить назад, а сверху на него поместить влажный асбестовый шнур или картонную плиту (естественно, также асбестовую), и лишь затем – варочную плиту из чугуна. Очевидно, что стыки кирпича с чугуном необходимо тщательно герметизировать.
Десятый ряд формирует основу дымохода. Из-за того, что печь небольшая, кирпичный дымоход сделать не получиться – нужно будет продолжать его из металла.
После выкладки одиннадцатого ряда устанавливаем задвижку. Ее тоже обматываем асбестовым шнуром и на время выкладки вынимаем, чтобы не замуровать в дымоходе. Кстати, придется время от времени первые несколько дней прочищать и проверять плотность отверстия для задвижки, чтобы, в конце концов, вставить и двигать ее без проблем.
Двенадцатый ряд формирует стык между дымоходом и металлической трубой. В принципе, укладку печи можно считать оконченной.

Остались только отделочные работы: закрыть все щели между полом и печью, чтобы песок из-под печи не высыпался на пол, заштукатурить, побелить или покрасить стенки печи снаружи, аккуратно прикрыть стыки с полом плинтусом.

Чтобы приступить к тестированию печи, нужно вывести металлическую трубу на улицу и подождать денек-другой, а затем две недели топить печь голландку по пол часа в день. Тогда она высохнет и сможет обеспечивать вас теплом и жаром практически круглосуточно.

Разновидности голландки

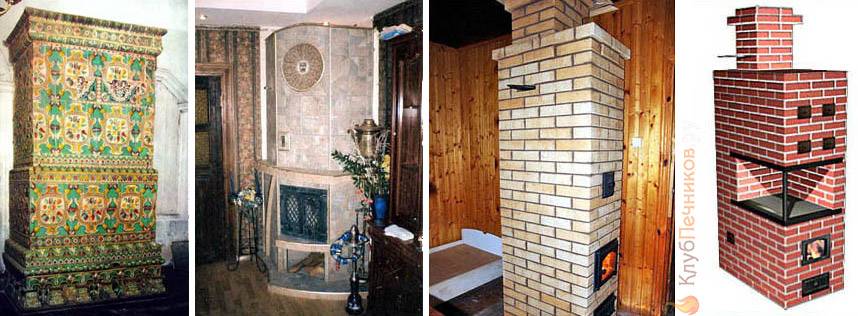

Некоторые распространенные разновидности голландских печей показаны на рисунке. Первая – классическая старинная. Отреставрированные, такие представляют собой ценнейший антиквариат, стоимость которого может превосходить стоимость помещения, где они расположены. А новую классической конструкции выбором декора легко вписать в любой интерьер благодаря простоте ее формы.

Некоторые разновидности голландских печей

Далее – современная голландка с камином. К таким мы вернемся чуть ниже, а следующая – малая дачная голландка-колонка, предназначенная для сезонного нерегулярного пользования. И замыкает ряд отопительно-варочная домовая голландка с плитой. Мы далее разберем подобную, но попроще, для дачи.

Принцип действия голландки прост, поэтому она восприимчива к усовершенствованиям и терпима к огрехам конструкции. В русском самое слово «голландка» стало синонимом любой усовершенствованной или облицованной изразцами отопительной печи. Из-за этого возникла путаница, в которой мы и попытаемся разобраться.

Как работает печь

Особенность печки заключается в наличии нескольких дымоходных каналов, по которым циркулируется нагретый воздух. Выходя из топки, дым поднимается вверх. Этому способствует восходящий поток. Пока дым проходит свой путь, он нагревает стенки конструкции.

Затем он остывает и начинает постепенно опускаться вниз. Возле топки он снова нагревается и поднимается вверх, но уже по другому каналу. Таким образом, он проходит всю систему. На завершающем этапе дым выходит через дымоход. Благодаря такой схеме печь равномерно прогревается. При этом нет резких перепадов температуры. Тепло сохраняется на протяжении длительного времени.

Печка оптимально вписывается в интерьер дома

Эффективность работы голландки напрямую зависит от ее конструкции. Здесь выделают несколько основных элементов печки:

топка больших размеров;
дымовая труба;
система каналов.

Голландка может иметь различную форму, а также размеры. Так, ее делают треугольной, полукруглой или прямоугольной. Сделать порядовку печи Голландка с плитой своими руками может сделать каждый. Главное иметь под рукой схему конструкции. Главное понимать, что независимо от размеров печи, топливник делается просторным и прямоугольным.

Голландка имеет различную конструкцию

Большое значение в работе отопительного устройства имеет топка. Благодаря большим размерам печка обладает высокой эффективностью. Также это дает возможность присоединить ее к водяной системе отопления. Так, голландка станет основным устройством для обогрева не только одного помещения, но и всего дома.

Сбоку дымоходная труба соединяется с дымоходом. Промежуточным элементом выступает металлическая вставка. В случае необходимости, когда нужно быстро остудить конструкцию, достаточно просто максимально открыть заслонку.

Печка часто используется для отопления загородных домов

Необходимые инструменты

Для работы понадобятся следующие инструменты:

Печной молоток и молоток-кирочка. С помощью них происходит обработка кирпичей. Расколка, теска невозможны без молотка. Кирочка, благодаря ее форме, подходит для пробивания отверстий. Также молотком обрабатываются неаккуратные швы между кирпичами в том случае, если раствор уже затвердел.
Кельма. Кельмой перемешивается раствор для кладки, ею раствор зачерпывается и распределяется по поверхности.
Расшивки. Данный инструмент помогает обработать швы между кирпичами, придавая им аккуратный вид. Расшивки имеют разные профили поперечного сечения, подбирать их надо под размер шва.
Растворная лопата. Так же как и кельма она подходит для того, чтобы перемешивать раствор и распределять его по кирпичам.
Строительный уровень. Для кладки подойдет стальной либо деревянный. Уровень предназначен для проверки правильности горизонтального ряда кладки, а так же позволяет определить, равномерно ли размещены рамки печных приборов.
Угольник. Благодаря ему проверяется, насколько правильно сложены углы кладки и углы фундамента.
Шнур-причалка. Этот тонкий шнур предназначен для проверки симметрии рядов кладки и равномерности швов. Его используют для определения положения кирпичей.
Правило. Этот деревянный инструмент так же определяет, насколько равномерно укладывается кирпич.
Отвес. Определяет равномерность вертикальной укладки кирпича.
Мочальная кисть. С ее происходит затирка поверхностей.
Цикля и стукальце. Стальная цикля необходима в том случае, если печь будет обкладываться изразцами. С ее помощью происходит теска изразцов. Во время тески циклей по ней производятся удары стукальцем.
Рашпиль. Им опиливаются изразцы, так же удаляются наплывы на кромках

Рекомендуем перед началом работ обзавестись всеми вышеперечисленными инструментами.
