Установка варочной панели в столешницу

Правила установки

Начнем с того, что вместе с варочной панелью приходит инструкция, как ее установить. В ней все подробно с рисунками схемами показано. Если следовать последовательности монтажа, то данный процесс можно провести с высоким качеством конечного результата. Но есть некоторые моменты, которых в инструкции нет. К примеру, где лучше установить розетку подключения, или как правильно вырезать отверстие под прибор. Поэтому начнем именно с отверстия.

Небольшое отступление по поводу того, что отверстие можно самому и не делать, если мебель делается на заказ. Надо просто мастерам в цеху задать место установки панели и дать им посадочные ее размеры. Но если была куплена готовая кухонная мебель, то отверстие под варочную панель придется делать своими руками.

Итак, для вырезки отверстия в столешнице потребуется дрель и электролобзик. Теперь по этапам.

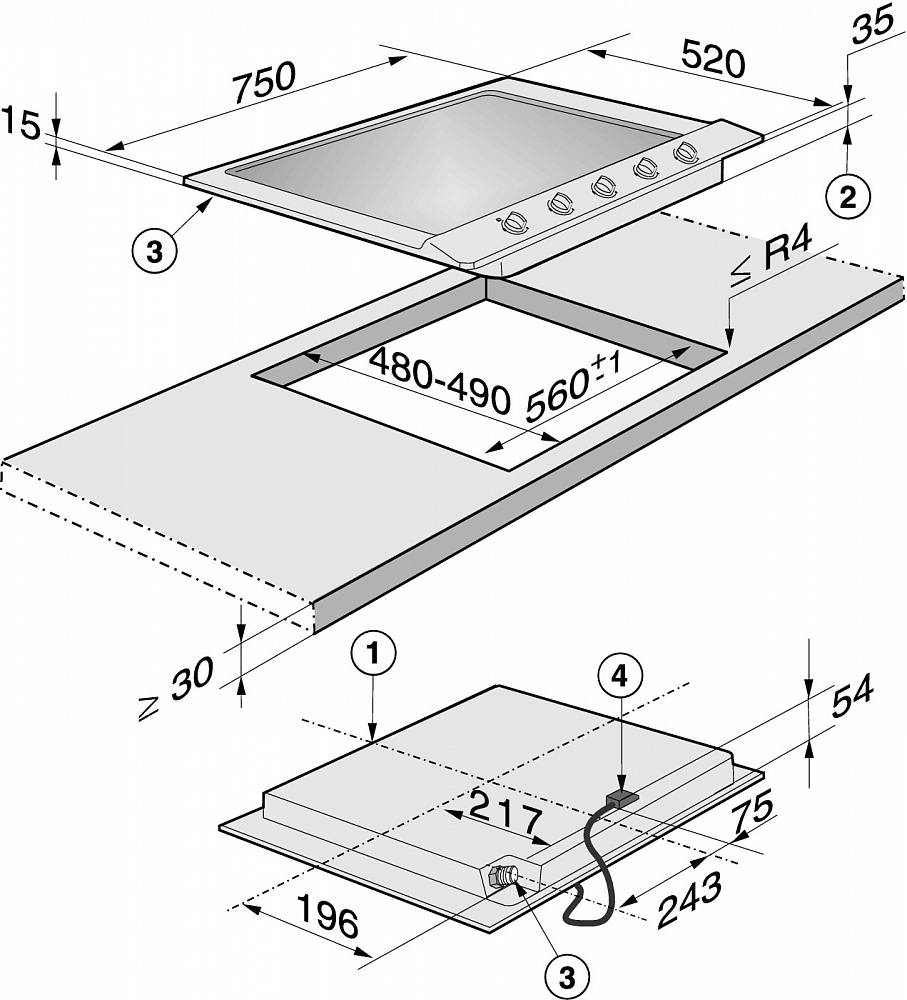

Открываете инструкцию к варочной панели и ищите размеры ее посадочного места. Если не нашли, не беда, можно замерить их рулеткой или линейкой.
Теперь данные размеры с припуском 1-2 мм в большую сторону переносятся на столешницу. Некоторые мастера советуют припуск делать больше

Не самая хорошая рекомендация, потому что с большим припуском прибор в отверстие будет просто «гулять», смещаясь из одной стороны в другую.
Некоторые производители кухонных приборов в комплектацию добавляют готовый шаблон, изготовленный из картона, который можно взять за основу нанесения разметок отверстия.
При нанесении размеров обратите внимание на то, что от краев самой панели до краев столешницы расстояние не должно быть меньше 5 см.
Теперь по углам нанесенной фигуры надо дрелью со сверлом диаметром 8-10 мм сделать четыре отверстия.
В одно из них вставляется полотно от электролобзика. Оно должно быть мелкозубым по дереву

Сам инструмент надо к поверхности столешницы прижимать плотно. Резка проводится аккуратно, не спеша.

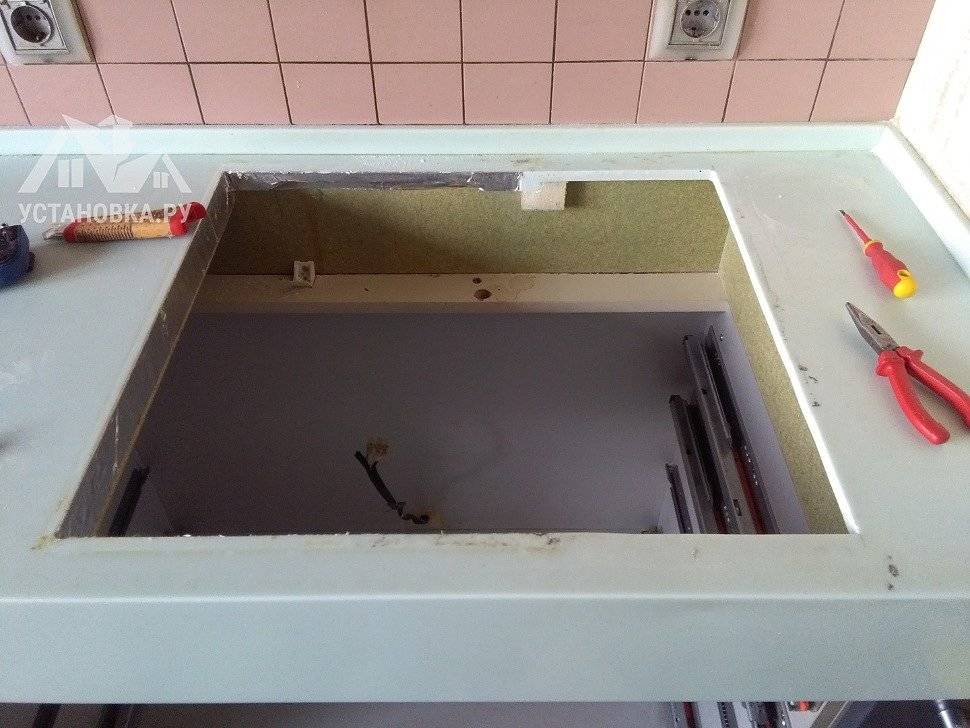

Отверстие вырезано. Теперь перед тем как установить варочную панель в столешницу, надо на внутренние торцы отверстия наклеить специальную ленту, которая идет в комплекте к кухонному прибору. Если ленты нет, то ее можно заменить акриловым или силиконовым герметиком. Их основное назначение – защита столешницы от грязи и влаги.
Теперь можно провести установку варочной поверхности, вставив ее в вырезанное отверстие. Давить на нее не надо, если прибор свободно в посадочное место не входит. Лучше еще раз промерить стороны посадки, и если одна из них меньше запланированной, то лучше ее подрезать снова. Такое может случиться, если была неправильно нанесена разметка, или неаккуратно был сделан вырез.
И последнее – это крепление (фиксация) прибора к столешнице. Сделать это можно при помощи специальных зажимов, которые также приходят в комплекте. У них два отверстия, через один зажим прикрепляется к панели, через другой к столешнице. Все это делается с внутренней стороны напольной тумбы.

Крепление варочной панели к столешнице

Итак, можно сказать, что установка варочной панели в столешницу завершена. Остается лишь ее подключить к питанию током.

Монтаж и крепление оборудования

Установка варочной панели в столешницу имеет свою последовательность, для правильной самостоятельной работы главное соблюдать все этапы по порядку:

• Первый этап – это подсоединение газового шланга к панели – это исключит последующие проблемы с монтажом. На шланге установлена накидная гайка, куда крепиться паранитовая прокладка. Далее гайка очень хорошо закрепляется резьбовому патрубку, он расположен в нижней части варочной панели. Для надежности соединения желательно промазать паранитовую прокладку с использованием солидола;
• Вторым этапом считается наматывание уплотнительной ленты. Фиксироваться она должна с учетом некоторых требований. Обычно уплотнительная лента является комплектующим варочной поверхности, она отличается самоклеющейся основой. Защитная бумага отдирается от мотка ленты постепенно – это исключит спутывание уплотнителя. Фиксируется он по периметру отверстия на лицевой стороне тумбы. Обязательным условием является цельность уплотнителя, поэтому на углах следует просто делать поворот, исключить разрез ленты. Два конца стыкуются плотно друг к другу, исключая появление зазора;
• Далее устанавливается варочная поверхность в обработанное отверстие. Обязательно требуется выровнять оборудование так, чтобы она смотрелась ровно и красиво. После центрирования устройства, можно заняться его креплением. Смотрим, как выглядит столешница, под ней в четырех углах следует закрепить варочную поверхность с использованием саморезов и специальных пластин. Следует затягивать достаточно плотно, чтобы исключить возможность появления щелей – это обеспечит высокий уровень безопасности при использовании варочной поверхности.

Времена, когда у большинства людей на кухне и в доме была практически одинаковая техника, давно закончились. Сегодня производители предоставляют большие возможности для удовлетворения самых разных вкусов и предпочтений при обустройстве кухонной зоны. В рамках данной публикации мы поговорим о встраиваемых варочных панелях – их видах, устройстве и способах подключения.

Подключение газовой панели

Понадобятся следующие инструменты:

• Разводной ключ.
• Малярный скотч.
• Электролобзик и дрель.
• Набор отверток и гаечных ключей.
• Острый нож, герметик.

Газовая панель устанавливается в столешницу, так же как и электрическая. Между варочной панелью и стеной необходимо оставить свободное пространство не меньше 55 миллиметров.

Далее нужно подобрать жиклеры для газа, если они не продавались вместе с панелью. Для природного и баллонного газа необходимы разные жиклеры, какие именно – можно узнать у продавца-консультанта. Жиклеры вкручиваем торцевым ключом нужного размера.

После этого фиксируем уголок для подачи газа. Понадобится гибкая трубка, так как все современные варочные поверхности подключаются к электросети для запуска горелок.

После окончания этих операций вставляем панель в столешницу. Варочная панель фиксируется снизу специальными лапками. Если между панелью и столешницей остается щель, ее можно закрыть уплотнителем или залить герметиком. Чтобы подключить панель к газовой трубе, необходим стальной гофрированный шланг, обязательно сертифицированный местной газовой службой.

И напоследок нелишним будет напомнить, что с газом и электричеством нельзя обращаться легкомысленно. При всей кажущейся простоте вышеописанных работ, их выполнение требует наличия хоть каких-то знаний, умений и опыта. Так что если вы не уверены в своих силах, вызывайте специалистов.

Важно: любые работы с газовой трубой в доме должны выполнять специалисты газовой компании!

Я уже в предыдущих статьях подробно рассказывал о том, как и своими руками электрическую варочную панель. Осталось только раскрыть вопрос по самостоятельной установке встраиваемой варочной поверхности в мебель кухни. Сразу отмечу, что эту работу не тяжело будет сделать своими руками, не обращаясь к помощи мастера.

С каждой варочной панелью идет инструкция
с картинками, в которой достаточно информации для установки. Но в инструкции, как правило, упускается несколько важных моментов, касающихся вырезки отверстия под нишу, а так же то, где лучше и как установить электрическую розетку для подключения варочной поверхности.

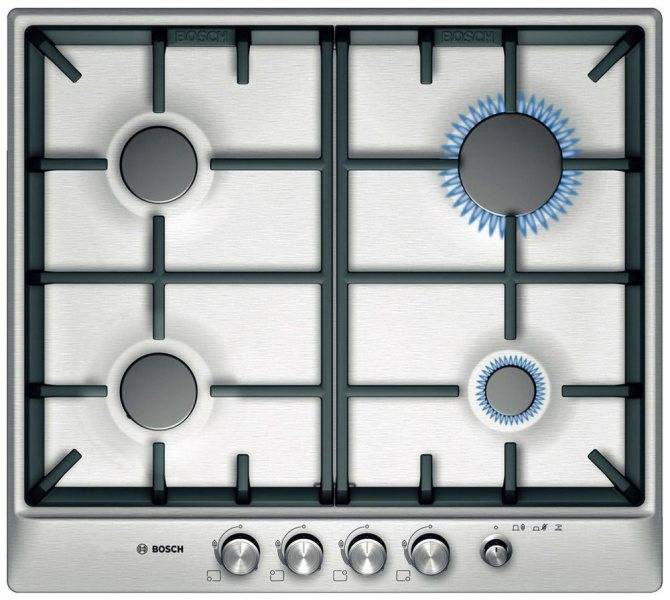

Газовая и электрическая варочные панели
устанавливаются практически аналогично, только подключение газовой поверхности лучше доверить профессионалам. Но если решите все сделать своими руками, тогда учитывайте что есть разные горелки под сжиженный и природный газ, а после окончания работ проверьте мыльной водой отсутствие утечек газа.

Меры предосторожности при установке

Обязательно обратить внимание на некоторые важные правила врезки плиты на стол. Толщина поверхности стола, на которую необходимо встроить панель, не должна быть больше трех сантиметров

Соблюдайте технику безопасности при установке варочной поверхности.

Хрупкая и слабая конструкция не сможет выдержать долгой нагрузки. Кроме того, стоит следить за исправностью розеток, электричества и герметичности газопровода, к которому подключается техника.

Убедившись в качестве всех имеющихся приборов, можно быть уверенным в безопасности дальнейшего применения.

Аккуратно используйте варочную поверхность.

Электрические приборы для приготовления пищи

Поскольку речь в данной статье пойдет о подключении мощных электроприборов, требующих специальных условий работы в сети, рассмотрим их основные виды – варочные панели, плиты и духовые шкафы.

Варочные панели

Варочная панель – это современная альтернатива для верней части газовой плиты.

Лучшими из электрических варочных панелей заслуженно считаются стеклокерамические. В продаже можно найти также комбинированные варочные панели, которые включают в себя не только зону электроподогрева, но и газовые конфорки.

Наиболее молодой вид варочных панелей – индукционные. В них нагревательный элемент заменен электромагнитной катушкой.

Достоинства электрических варочных панелей заключаются в их компактности, привлекательном внешним виде, разнообразие моделей и дизайнерских решений. Кроме того, они просты в эксплуатации и допускают возможность установки в стесненных условиях (в частности, над шкафами и ящиками), а также могут эксплуатироваться в постройках, которые не подключены к системе газоснабжения.

Духовые шкафы

Электрические духовые шкафы обеспечивают гораздо более равномерный прогрев блюд, приготовляемых с их помощью, чем электрические духовки. Кроме того, некоторые модификации оснащены функцией микроволновой печи, что позволит сэкономить место на кухне. Электрические духовые шкафы удобны в эксплуатации и просты в регулировке режимов, обычно они оснащены таймером.

Духовой шкаф

Электрические плиты

Электрическая плита совмещает в себе варочную панель и духовой шкаф. От привычной глазу рядового обывателя газовой плиты современная электроплита отличается отсутствием конфорок и наличием вместо них нагреваемого стеклокерамического покрытия.

При очевидных достоинствах описанной выше бытовой техники нельзя отрицать, что далеко не всегда имеет смысл отдавать предпочтение именно ей. С приобретением и установкой энергоемких электрических приборов ваши расходы на потребляемую электрическую энергию существенно возрастут, а сама электрическая сеть вашего жилища может потребовать серьезной модернизации, которая далеко не всегда возможна в условиях многоквартирного жилого дома.

Подключение установленной варочной панели

Электрическая панель

Точку подключения электрической варочной панели желательно предусмотреть еще до установки кухонного гарнитура. Розетка должна соответствовать всем требованиям электробезопасности:

• иметь линию заземления;
• питающий медный кабель должен иметь сечение не менее 4 кв. мм.

В задней стенке напольного шкафа напротив электророзетки прорезается отверстие такого размера, чтобы рукой можно было легко вставить и вынуть вилку от варочной панели.

Розетки, устанавливаемые для самостоятельного подключения, бывают двух видов:

• трехконтактные;
• четырехконтактные.

Если на проводе варочной панели установлена вилка, то для подключения достаточно воткнуть ее в розетку. Шнур питания должен быть такой длины, чтобы при подключении прибора не был туго натянут.

Вилки и розетки для подключения варочных поверхностей

Для моделей, продающихся без вилки, потребуются определенные действия:

• Если розетка трехконтактная, а в проводе четыре жилы, то потребуется подключение двухфазной модели к однофазной сети. Для этого в шнуре соединяют провода с черной и коричневой изоляцией. Это соединение подключается к фазе розетки. Нулевой синий провод соединяют с нулем розетки, а зелено-желтый провод – с заземлением. Все соединения должны быть надежно заизолированы.
• Если размещение проводов в розетке неизвестно, то при помощи мультиметра необходимо определить фазу и ноль. При необходимости их меняют местами таким образом, чтобы они соответствовали разводке в вилке прибора.

Индукционная панель

Индукционная панель подключается по тем же общим принципам, что и электрическая. Во многих моделях отсутствуют шнуры питания, а установлены лишь клеммы для присоединения внешнего кабеля.

Схема подключения нанесена рядом с клеммной колодкой

Присоединение в этом случае проводится в следующем порядке:

• Удаляется защитная крышка с задней части прибора.
• Внешний кабель пропускается сквозь крышку.
• Шнур подключается к клеммной пластине в соответствии со схемой, прилагаемой к панели.
• Если установлена перемычка, соединяющая ноль и заземление – ее необходимо удалить.

Газовая панель

Бытовой газ является источником повышенной опасности, поэтому к кухонному помещению предъявляются особые требования:

• Наличие вентиляционной вытяжки.
• Приток воздуха не менее 2 куб.м. в час на каждый киловатт мощности панели.
• Расстояние до стены – не менее 130 мм.
• Питающий газовый шланг должен быть размещен таким образом, чтобы не подвергаться излишнему нагреву и обеспечить возможность периодического осмотра проверяющей организацией.

Варочная панель подключается гибким шлангом

Подключение панели проводится сертифицированным специалистом в следующем порядке:

• На места резьбовых соединений наносится уплотнительная фум-лента.
• В газовый шланг вставляются паронитовые прокладки.
• Шланг присоединяется к варочной панели и месту подачи газа.
• Места соединений проверяются на герметичность при помощи мыльной пены.
• Шнур электропитания вставляется во влагозащищенную розетку.

Для эксплуатации газовых моделей необходима их приемка обслуживающей организацией, ответственной за эти работы в районе проживания.

Встроить варочную панель в кухонный гарнитур можно собственными силами, проводя работы тщательно в соответствии с представленными рекомендациями.

Особенности монтажа варочных поверхностей

Старомодную и несуразную в современном интерьере громоздкую плиту можно встретить всё реже и реже — теперь это удобная небольшая по размерам и весу отдельная варочная панель. Всё предусмотрено, этот нужный предмет несложно врезать в столешницу своими руками, потому изучим особенности монтажа разного типа изделий.

Разумеется, при монтаже электрической или газовой панели будут отличия. Электрическую модель монтируют там, где поблизости есть точка электросети, или же заранее подводят электричество туда, где будет находиться изделие.

Газовую панель установить не столь просто, ведь задачей будет идеальная состыковка с трубой, подводящей газ. По требованиям техники безопасности запрещается самостоятельно подсоединять газовое варочное оборудование. Все манипуляции должны проводиться при присутствии сотрудника газовой службы, который должен на самом деле произвести все работы сам. При самовольном подключении газовики вправе наложить санкции, причём в солидном денежном эквиваленте.

Самостоятельное подключение газовой варочной панели является серьёзной опасностью для жильцов квартиры и всего здания.

Индукционная плита устанавливается по своим правилам. Она соотносится с классом электрических бытовых приборов, но вилка под неё чаще всего приобретается отдельно.

Для подключения требуется проведение отдельной электрической цепи, соответственно с автоматической защитой. Если мощность прибора составляет менее 5,9 кВт, то на сеть 220 В нужен кабель с сечением 4 мм2, а автомат защиты работать на 25 А. При мощности до 7,5 кВт увеличивают сечение жил до 6 мм2 с номиналом защиты в 32 А.

Подключение электроплиты по различным схемам

Большинство современных производителей электроплит поставляют свои изделия в торговую сеть без комплектации сетевым шнуром. Это вызвано современными требованиями электробезопасности, которые подразумевают подключение приборов большой мощности безрозеточным методом – с использованием специальных клеммных колодок.

Этот метод имеет два основных преимущества:

• питающий шнур может быть выбран произвольной длины;
• возможна замена индивидуального автомата на плавкий предохранитель (вставку).

Если длина шнура не превышает 6,0 метров, то электрическое сечение каждой жилы может быть принято равным 4,0 квадратных миллиметра. При большей длине минимальная величина сечения увеличивается до 6,0 квадратных миллиметров и установка плавкой вставки запрещается, а питание производится только через автоматический выключатель.

В принципе электроприбор можно подключать и при помощи специальной пары «вилка-электророзетка». Однако эта электроарматура должна быть рассчитана на ток не менее 32,0 ампер, а использование обычных бытовых вилок запрещается.

Однофазное подключение

Однофазное подключение (рис. 1) наиболее распространено в городских квартирах многоэтажных домов. Для его реализации необходимо установить соответствующим образом перемычки в клеммной коробке (расположена на задней панели) электроплиты. Все современные модели комплектуются перемычками нужного сечения. Если перемычки отсутствуют, то их необходимо приобрести в магазине электротоваров или вырезать из медной жилы самостоятельно. Минимальное электрическое сечение перемычки – 6,0 квадратных миллиметров.

Рис.1

Согласно схемы, для однофазного подключения необходимо:

• клеммы 1-2-3 соединить перемычками и подключить к фазовому проводу (коричневый, серый или черный цвет) питающего кабеля;
• клеммы 4-5 соединить между собой и подключить к нулевой жиле (обычно окрашена в синий цвет);
• клемму 6 соединить с заземляющей жилой кабеля – для однофазной сети, напряжением 220,0 вольт этот провод обычно имеет меньшее сечение и окрашен в желтый или зеленый цвет.

При выполнении всех соединений (проводов к клеммам и перемычек между клеммами) должен быть обеспечен надежный электрический контакт, для чего гайки в клеммной коробке необходимо хорошо затянуть. При некачественном контакте соединение будет греться, искрить, что приведет минимум к выгоранию изоляции клеммной коробке, а максимум – к пожару.

Подключение питающего кабеля к вилке проводим следующим образом:

• фазный провод подключается к штекеру (клемме) «L»;
• нулевой – к штекеру «N»;
• заземляющий – к штекеру, обозначенному условным значком заземления (в некоторых изделиях заземляющий контакт маркируется «earth» или «РЕ»).

Двухфазное подключение

Двухфазное подключение (рис. 2) используется достаточно редко и может быть выполнено лишь в жилых помещениях при наличии в них трехфазной сети. При этом электроконфорки будут подключены к двум фазным проводам, а одна фаза останется незагруженной.

Рис.2

Порядок установки перемычек, подключения к плите кабеля и соединения его с вилкой следующие:

• клеммы 1-2 или 2-3 соединяем перемычкой и подключаем к первому фазному проводу;
• свободную фазную клемму (3 или 2 зависит от того как установлена перемычка) подключаем ко второму фазному проводу);
• установка перемычек (4-5) и подключение нулевого и заземляющего проводов выполняется аналогично однофазной схеме.

Для штепсельного подключения электроплиты по двухфазной схеме необходимо приобрести комплект «вилка-электророзетка» для питания трехфазного оборудования, при этом один штекер вилки буде незадействован.

Трехфазное подключение

Трехфазное подключение (рис. 3) требует наличие трехфазной сети и в основном используется в индивидуальных домах. Как известно их курса общей электротехники напряжение между фазами будет равным 380,0 вольт, а между любой фазой и нулем – 220,0 вольт. Для его реализации потребуется четырех-пяти жильный кабель.

Подключённые кабеля к клеммной коробки следующее:

• между фазными клеммами (1-2-32) перемычки не ставятся, а каждая клемма подключается к фазному проводу;
• установка перемычек (4-5) и подключение нулевого и заземляющего проводов выполняется аналогично однофазной схеме.

Рис.3

При самостоятельном выполнении электромонтажных работ следует знать, что у некоторых моделей клеммная коробка отсутствует, а подключение осуществляется к контактам, расположенным на щитке задней панели.

Пошаговая инструкция по установке

Говоря об инструментах, если встраиваемая панель устанавливается в новый гарнитур, и отверстие для монтажа корпуса в столешнице еще не проделано, необходимо наличие дрели и электрического лобзика. Чтобы выполнить подключение к электросети, также понадобятся отвертка, пассатижи, указатель напряжения.

Первое, о чем следует позаботиться — это электрическая розетка 220 вольт, в которую будет включаться встраиваемая варочная поверхность. Выбор места ее расположения и установка должны быть выполнены до монтажа мебели. В комплект кухонной плиты кроме панели входит духовой шкаф. Если первая ставится без шкафа, она может быть включена в одну розетку. Установить электрическую розетку следует ниже, чем будет находиться встраиваемая варочная панель, чтобы исключить воздействие на нее влаги и жира в процессе приготовления пищи.

Когда установка розетки и кухонной стенки завершены, можно приступать к работе. Установить встраиваемую варочную поверхность можно по следующей пошаговой инструкции:

Вначале нужно определить размеры монтажного проема, который необходимо вырезать в столешнице. Эту информацию можно найти в инструкции, которая снабжается производителем. Если инструкция отсутствует, нужно тщательно измерить посадочные места. Неплохо изготовить по этим размерам картонный макет (иногда он присутствует в комплекте), который затем нужно установить на столешницу и обвести карандашом. Необходимо обеспечить зазор между посадочными частями корпуса и краями стола от 1 до 2 миллиметров.

Тщательно размечаем будущее отверстие. Понадобится длинная линейка и карандаш. Не забываем, что столешница изготовлена из прессованных опилок, и декорирована покрытием из искусственного камня. По этой причине не следует вырезать отверстие ближе 50 мм к краю, так как тонкие участки стола могут разрушиться.
Аккуратно просверливаем дрелью отверстия по углам размеченной области, не заходя за ее пределы. Используем для этой цели сверло 8 – 10 мм. В процессе сверления его нужно установить и удерживать строго перпендикулярно поверхности.

Вставляем в электрический лобзик полотно по дереву с мелкими зубьями, чтобы избежать сколов поверхности столешницы на границе прорези. Вставив полотно в одно из подготовленных отверстий, осуществляем разрез по разметке, плотно прижимая лобзик к поверхности. После окончания резки убеждаемся, что встраиваемая варочная панель легко входит в посадочное место с небольшим зазором. В противном случае, края отверстия следует подрезать.

Торцевые участки проделанной прорези желательно защитить от воздействия влаги. С этой целью проводится обработка краев герметиком, как показано на фото ниже. Затем можно наклеить уплотнитель, находящийся в комплекте.

Теперь встраиваемая варочная панель готовится к монтажу, после чего производится ее установка и подключение. Аккуратно вставляем ее в отверстие и мягким нажатием рук осаживаем до полного прилегания выступающих краев к поверхности столешницы. Перед этим можно нанести слой силиконового герметика на поверхность, которую затем закроет встраиваемая варочная панель. Этим будет обеспечена герметизация соединения

Надавливая на поверхность, следует соблюдать осторожность, особенно если она стеклянная
Важно, чтобы встраиваемая панель легла равномерно на поверхность столешницы. В противном случае, установка на нее тяжелой кастрюли может создать усилие на излом.

Последний этап монтажа заключается в том, что встраиваемая панель закрепляется с помощью специальных фиксирующих зажимов, входящих в комплект
Установка зажимов производится снизу, после чего корпус оказывается зафиксированным

Выступающие излишки герметика, который был нанесен на поверхность столешницы, нужно аккуратно удалить. В случае, если под варочной поверхностью будет устанавливаться духовой шкаф, между ними прокладывается слой теплоизоляции.

Подробное процесс установки электрической варочной панели в столешницу демонстрируется на видео уроках:

Вытяжка

10. Все типы вытяжек работают одинаково

Бытует мнение, что купольная вытяжка – априори мощнее и круче, чем встройка. На самом же деле, круто – это когда вытяжка подобрана под ваше помещение, а также предполагаемую интенсивность готовки. Во всем остальном принцип работы у всех вытяжек абсолютно одинаковый. А выбор базируется только на ваших личных предпочтениях. Хотите скрыть ее с глаз долой – берите встройку. Планируете сделать ее классным дизайнерским акцентом – смотрите купольные или подвесные.

11. Вытяжка на рециркуляции не избавляет от запахов

Если вы не имеете подключения к основной вентиляции и думаете, что вытяжка на угольных фильтрах вас спасет – не обольщайтесь. Она может решить вопрос оседания жира и нагара на поверхностях, а также очистит воздух от примесей. Но вот запах никуда не денется. И если вы решили приготовить что-то очень ароматное (или не очень), пахнуть будет все равно.

12. Отдельная вытяжка помогает скрыть ассиметрию

Если вы решили сэкономить и заказываете кухню не по индивидуальным размерам, а из стандартных модулей, то часто при расположении гарнитура остаются лишние 5–10 сантиметров, которые невозможно чем-то занять. В этом случае отлично спасают вытяжки купольного или подвесного типа. Они не зависят от шкафчиков, вы можете отцентровать их, тем самым скрыв оставшиеся сантиметры пространства.

Например, у вас между шкафами 65 сантиметров, а ближайший шкаф только на 60. Остается промежуток 5 сантиметров. Отказываемся от встраиваемой вытяжки и шкафа и вешаем купольную ровно над плитой. Лишние 2,5 см по бокам от вытяжки вы не заметите, а весь гарнитур в итоге будет смотреться гармонично.

Нюансы монтажа

Кухонные панели бывают газовые, электрические и индукционные. Каждая из них имеет свои особенности и требует определенного подхода к монтажу. Но есть общие правила, которые относятся ко всем видам кухонных установок.

Перед тем, как приступать к монтажу, нужно убедиться, что будут соблюдены следующие нюансы:

• наличие вентиляционной системы и оборудованная над плитой вытяжка или наличие в окне мощного вентилятора;
• материал столешницы с уровнем жаропрочности не ниже отметки в 100 °C, а сама поверхность не тоньше 25 мм;
• если планируется устанавливать панель между двумя шкафами, расстояние между стенками и плитой делают не меньше 15 см;
• зазор между стеной и плитой должен быть не менее 5 см, а если он меньше, то прокладывается теплоизолирующий материал.

Любое несоответствие в установке оборудования чревато его неправильной работой и возникновением пожароопасной ситуации.

Электрическая панель

Электрические плиты пользуются особой популярностью у пользователей. Они удобные в эксплуатации, долговечные и красивые. В случае их поломки ремонт можно провести своими силами без вызова мастера. Конечно, если нет хотя бы минимальных познаний в области электрики, то лучше предоставить установку и последующий ремонт специалистам.

На задней стенке любой встраиваемой электропанели есть схема, по которой проводят подключение. Если сделать что-то неправильно, это чревато коротким замыканием и некорректной работой конфорок. Некоторые модели оснащены проводом для прямого подключения плиты к щитку. Это освобождает от необходимости проделывать дополнительную электроточку для розетки. Монтаж в таком случае заключается только в подсоединении кабеля к панели, ее установке в проделанное отверстие и герметизации.

Газовая варочная панель

Монтируется газовая плита, встраиваемая в столешницу, самим владельцем оборудования. Но провести подключение и проверить неисправность должен представитель соответствующей службы.

Обычно газовые панели крепятся к столешнице с помощью специальных скоб, которые идут в комплекте. После установки можно подключать кабель электропитания и открывать подачу газа. На этом этапе нужно быть предельно осторожным и учитывать все правила техники безопасности.

Нужно убедиться, что нет утечки. Для этого применяется специальный газовый анализатор или «дедовский» метод. Места соединения панели с трубой смазывают мыльным раствором и открывают газ. Если видно пузырение, значит есть неисправность, которую необходимо устранить.

Правила установки над духовым шкафом

Индукционные панели имеют много преимуществ перед газовыми и электроплитами.

Можно выделить следующие плюсы:

• поверхность быстро нагревается до определенной температуры;
• удобно ухаживать и содержать в чистоте;
• экономия в потреблении электроэнергии;
• отсутствие открытого огня и слишком высоких температур делает технику безопасной для детей.

Встраивать плиту над духовым шкафом нужно с учетом некоторых тонкостей. Духовка должна быть оснащена системой охлаждения и принудительной вентиляцией.

Столешница, в которую будет монтироваться панель, должна быть идеально ровной. Если пренебречь этим правилом, то, возможно, деформация нарушит нормальную работу техники, и она быстро выйдет из строя.

Разметка и размеры варочной панели

Подключение варочной панели к электросети следует начать с разметки. Для этого необходимо знать размеры варочной панели, они есть в инструкции к ней. Либо вы можете измерить плиту сами. Переверните её и уложите на картон, обведите по краю карандашом. Можно сразу сделать это на рабочей поверхности кухни.

Разметка варочной панели

Дальше, чтобы встроить варочную панель, нужно заняться крепежом. Переносим границы внутреннего пространства тумбы. И вычисляем центр для отверстия. Для этого нужно обозначить диагонали прямоугольника, они равны передней и задней части столешницы, и границы тумбы.

Чертим две линии в месте пересечения диагоналей, чтобы получился крест. Одна линия идёт по отношению параллельно, а другая – перпендикулярно к столешнице. Затем на линиях проставляем размеры встроенной части корпуса. Лучше увеличить точные цифры на 1-2 см.

Проверяем расстояние между линиями, стеной и так далее, если оно соответствует указанному производителем печки, то обводим прямоугольник и продолжаем установку встраиваемой варочной панели.

Нюансы подключения к газовому баллону

Если в городах и крупных селах жилые дома и квартиры подключают к природному газу, то в деревнях и дачных поселках нередко используют баллоны со сжиженным топливом. Это объясняется тем, что вблизи от поселений не проложена газовая магистраль.

Этапы подключения варочной газовой панели к баллону те же, что и при обычном подключении к трубе. Отличие состоит в том, что при использовании баллонов дорабатывают приборы, чтобы процесс горения происходит более эффективно.

При подключении баллона наблюдается повышенное давление, из-за чего возникает недостаток кислорода. В результате – несвойственное для горения газа желтое пламя и большое количество копоти. Проблему можно решить, заменив сопла, предназначенные для природного газа – метана, на аналоги для СУГ.

Часто набор жиклеров для сжиженного газа входит в комплект новой варочной поверхности. Если они отсутствуют, то необходимо приобрести отдельно в специализированном магазине

Процесс замены жиклеров прост, инструкцию можно найти в руководстве по установке прибора.

Все работы по доработке оборудования производятся при отключенном баллоне – его присоединяют в последнюю очередь.

Что еще нужно помнить при подключении варочной поверхности панели к СУГ?

Галерея изображений

Фото из

Место установки баллонов с газом

Газовый редуктор для подключения

Шланг для соединения баллона с варочной панелью

Кран для блокировки подачи топлива

При использовании нескольких баллонов применяют соединительную рампу, которая снижает испаряемость топлива и уменьшает риск замерзания его в редукторе.

После монтажа всех элементов необходимо проверить работу варочной панели. Сначала тестируют на герметичность с помощью мыльного раствора. Затем откручивают вентиль на баллоне и производят регулировку редуктора. Если пламя желтое или много копоти – необходимо понизить давление, немного прикрутив вентиль.

И напоследок следует пригласить сотрудника Облгаза, чтобы подтвердить и зарегистрировать факт подключения нового оборудования. В дальнейшем обслуживание будет производить соответствующая организация.
