Требования к изготовлению люминесцентных планов эвакуации

Требования по ГОСТ

К содержанию

Эвакуационный план согласно регламентирующему ГОСТу содержит текстовую и графическую части.

Под графической частью подразумевается схема эвакуационных путей и этажная планировка здания. Также в этой части должны указываться:

• Выходы для эвакуации, а также короткие и безопасные пути к ним
• Лестничные клетки, лестницы и аварийные эвакуационные выходы
• Места, где находятся ПЭ
• Зоны, где размещаются средства противопожарной защиты и спасательной связи, которые обозначаются символами и знаками. Это регламентируется ГОСТом Р 12.4.026-2001 «Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначения и правила применения»

В текстовой части содержатся инструкции, связанные с действиями людей, которые оказались в здании в условиях чрезвычайной ситуации. К таким инструкциям может относиться следующее:

• Способ оповещения о возгорании, данные людей, которые отвечают за оповещение остальных, а также зоны действия оповещения
• Очерёдность и порядок эвакуации людей
• Список действий и обязанностей дежурного персонала, который отвечает за вызов пожарного расчёта и скорой помощи
• Информация о аварийном отключении электропитания, различных механизмов и оборудования
• Информация о ручном отключении пожарных систем, установок и автоматики

Все символы и знаки безопасности в данной части ПЭ дополняются смысловыми пояснениями.

Графические части этажных планов также дополняются номером этажа.

К форме

Размер плана эвакуации будет зависеть от площади помещений, где располагается, а также числа эвакуационных и аварийных выходов. Локальные ПЭ выполняются с размерами 400х300 мм, этажные и секционные с габаритами 600х400 мм. Планы должны изготавливаться из фотолюминесцентных материалов.

В качестве фона используется жёлто-белый или белый цвет.

Обозначение знаков и символов пожарной безопасности обязательно в графической части регламентируется ГОСТом Р.12.4.026-2001 «ССБТ. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний». Высота этих знаков не может быть меньше 8 мм и больше 15 мм. Они обязательно выполняются в одинаковом масштабе. Шрифт также регламентируется данным ГОСТом и его размер не может быть меньше 3 мм. Вне зависимости от фона ПЭ все надписи и графические изображения, кроме специальных знаков и символов, должны быть чёрного цвета.

Эвакуационные пути обозначаются сплошными зелёными линиями с демонстрацией правильного направления.

К размещению

ПЭ для людей/сотрудников/работников должен находиться там, где это указано непосредственно в плане. Согласно регламентирующим документам планы должны быть на всех этажах многоэтажных строений и основных путях, которые ведут к эвакуационному выходу/выходам. Также следует отметить некоторые факторы размещения ПЭ:

• В самом удалённом от эвакуационного выхода в обязательном порядке должен быть план
• План должен находиться в хорошо освещаемом месте
• Между 2 планами, которые располагаются на одном этаже, не должно быть больше 60 метров
• План эвакуации нельзя закрывать различными предметами
• ПЭ не должен сливаться со стеной
• План должен хорошо просматриваться

Требования пожарной безопасности к планам эвакуации

Однако не только ГОСТ 12.2.143-2009 регламентирует планы эвакуации. Помимо него, за это отвечают Правила противопожарного режима №390. Следующие пункты являются наиболее важными:

• п. 7 – В местах с массовым нахождением лиц, помимо жилых домов и на объектах с рабочими местами от 10 и более обязательно должны быть ПЭ. За это отвечает руководящее лицо организации. На документе должна находиться информация, обозначающая расположение ПСП (первичные средства пожаротушения);
• п. 106 – руководитель отвечает за создание ПЭ для ценных экспонатов из музеев и картинных галерей, а также животных из зоопарков и цирков;
• п. 247 – для мест стоянки автомобилей в количестве от 25 единиц должен быть разработан план эвакуации с указанием расположения ТС, очерёдности их эвакуации при ЧС. Также на документе указывается месторасположение буксирных тросов и штанг, которые закупаются из расчёта 1 трос/штанга на 10 транспортных средств.
• п. 250 – на станциях метрополитена должны быть оперативные планы пожаротушения, инструкции, связанные с мерами ПБ, эвакуационные планы и чёткие инструкции для сотрудников станций при пожаре или сильном задымлении.

Текстовая часть. Основные требования

Текстовую часть схем эвакуации необходимо оформлять так, чтобы
там находилась инструкция о
действиях персонала в случае пожара, чрезвычайной ситуации пожаре
или аварии, дополненная знаками пожарной безопасности. К
текстовой части имеются также определенные требования к
планам
эвакуации.

Текстовую часть необходимо оформлять следующим образом:
• Указывается способ сигнализирования о начале пожара, аварии
или чрезвычайной ситуации;
• Указывается алгоритм эвакуации персонала (посетителей);
• Указываются перечень обязанностей и действий персонала
(посетителей) вашей организации. Также необходимо указывать
способ оповещения (вызова) пожарной охраны и скорой помощи.

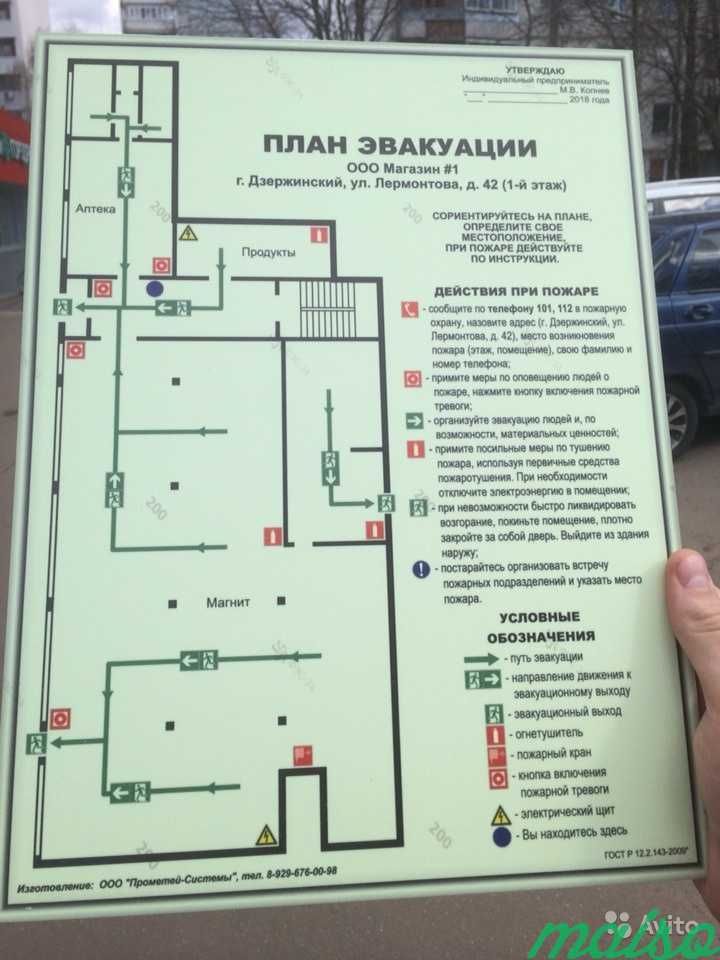

Рис. 5. Наши планы соответствуют требованиям

	Готовый план эвакуации людей при пожаре Пластиковая или алюминиевая рамка, формат А2, А3, А4
Узнать подробнее →

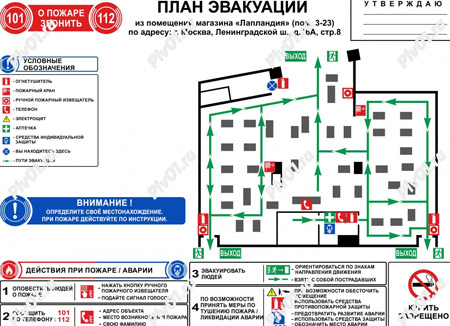

Рис. 6. Планы эвакуации при пожаре требования

Закажите и получите план эвакуации не отходя от рабочего места.

1. Скачайте, заполните и прикрепите заявку   В заявке указываются данные, необходимые для плана эвакуации, такие как Ф.И.О. руководителя, адрес и другие сведения. 2. Прикрепите изображение своего помещения. Это может быть любой чертеж Вашего помещения, в том числе от руки, а также файлы AutoCad, MS Visio, pdf и пр.графические форматы.(Пример) Срок изготовления планов эвакуации 1-2 дня. 3. Распечатайте готовый план эвакуации и инструкцию на своем принтере или в любой полиграфической фирме. Примечание: Вместе с планом эвакуации Вы получаете цветную инструкцию “Действия при пожаре” с заполненными данными Вашей организации размер А3.

Подробности

Какую важную информацию можно отыскать на светящихся эвакуационных планах

Наполнение схематического изображения обязательно можно быть таким:

На эвакуационном плане обозначают маршруты эвакуации и выходы, в том числе даже аварийные. Светящиеся пожарные знаки будут заметны издалека, и при их помощи можно быстро отыскать аптечку или пожарный гидрант. При появлении опасной ситуации требуется грамотно и оперативно отыскать системы оповещения про пожар. В текстовой части прописаны все правила поведения сотрудников, а также посетителей

Крайне важно, чтобы люди были обязательно ознакомлены с порядком, а также последовательностью выполнения действий при чрезвычайной ситуации. Пленка, которая светится в темноте, дает возможность отлично видеть все изображения и текст на ней в течение минимум 1 суток

Специализированную ленту, от которой будет исходить свечение, применяют для того, чтобы маркировать ступени, колонны, полы и стены. Когда в помещение начинает попадать дым, то видимость будет сильно падать. Эвакуационный план обязательно должен находиться как можно ниже, чтобы было нетрудно замечать маршруты, которые приведут посетителей к выходу

Пленка, которая светится в темноте, дает возможность отлично видеть все изображения и текст на ней в течение минимум 1 суток. Специализированную ленту, от которой будет исходить свечение, применяют для того, чтобы маркировать ступени, колонны, полы и стены. Когда в помещение начинает попадать дым, то видимость будет сильно падать. Эвакуационный план обязательно должен находиться как можно ниже, чтобы было нетрудно замечать маршруты, которые приведут посетителей к выходу.

Предназначение системы фотолюминесцентного типа

Такие разновидности системы обладают следующим списком достоинств:

• Долговечностью
• Надежность.
• Высокая степень эффективности.

Замечательно видимые в темноте знаки будут информировать про эвакуационные пути и методы ликвидации пожара. Они применяются в самых разных зданиях общественного назначения. Создание эвакуационных планов из люминесцентных материалов будет действительно целесообразным, если комнаты, в которых они будут размещены, достаточно хорошо освещены. При этом световой источник может быть и искусственным, и естественным. Пленка, которую применяют для того, чтобы сделать эвакуационный план, должна обладать соответствующие сертификаты качества. При обращении в компанию заказчик может поинтересоваться, обладает ли компания лицензией, дающая право создавать и реализовывать схемы.

Особенности пленки, которая служит для изготовления светящегося плана эвакуации

Если пленка делается с применением фотолюминофоров, которые обладают свойствами продолжительного постсвечения, у материала есть слой клеевого состава, который будет надежно защищает бумажный лист. Она подойдет для повсеместного применения – при эксплуатационном процессе изделия с многослойной структурой не будет выделять токсичные вещества, которые вредоносные для человеческого организма.

В его составе нет радиоактивных компонентов. К главным параметрам эксплуатационного типа можно отнести:

• Долгое постсвечение.
• Световое поглощение.
• Длительная эксплуатация.

Материал, обладающий глянцевой поверхностью, применяют, чтобы ламинировать планы эвакуации. Его нанесение на поверхность схемы дает возможность достигать оптимальных показателей видимости графической и текстовой части. если на материал можно делать печатание напрямую, то он будет обладать характерными особенностями. На пленочной поверхности нанесено матовое ровное покрытие. На ней требуется делать сольвентную печать, которая отличается прекрасным качеством и высокой передачей цветов. Ее используют во время создания знаков пожарной безопасности или схем эвакуации. Своими руками организация помогает подготовить макет высокого качества, который можно распечатать в профессиональном компании, которая имеет лицензию на занятие таким видом деятельности.

https://youtube.com/watch?v=z38fnZAhJ4E

Планы эвакуации, которые можно заказать

Виды планов определяются конструкциями зданий и числом работников, которые находятся внутри сооружений:

• сводный;
• локальный;
• секционный;
• этажный.

Сводный план объединяет все схемы вместе с инструкциями. Его разрабатывают для целого объекта. Текстовая часть плана эвакуации создается на основе изучения существующих кодексов и стандартов. При этом обозначения в них отличаются от привычных. Если законодательство РФ меняется, то для плана эвакуации при пожаре должны появиться соответствующие изменения. Необходимо следить за последними новшествами, чтобы вовремя их вносить в схему при необходимости. Локальный , больниц и подобных учреждений. Он нужен в каждой палате или номере отеля. Помещение может быть поделено внутренними перегородками на несколько частей. Именно такое распределение внутреннего пространства можно наблюдать, когда здание сдается в аренду.

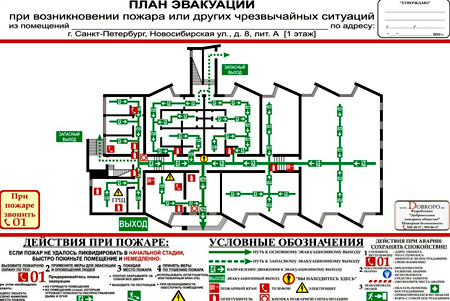

Пример плана эвакуации из здания школы

Руководство организации может поделить помещение на свое усмотрение. Во всех частях должны быть планы эвакуации людей. Это позволит сотрудникам организованно покинуть свое рабочее место. Секционный план эвакуации нужен, когда площадь этажа свыше 1 тыс. м2. Также он требуется, если возможны несколько путей эвакуации.

Этот вид плана предусмотрен для этажей с наличием турникетов, а также вращающихся или опускающихся механизмов для открывания дверей. Секционный план эвакуации разрабатывают специально для всей площади этажа. Часть схем могут быть продублированы для удобства пользования. Сотрудникам должны быть всегда доступны важные изображения для наглядности.

Условные обозначения на плане эвакуации при возникновении чрезвычайных ситуаций

При разработке этажного плана эвакуации нормы и требования к составлению документа должны точно быть точно соблюдены. Главная цель правильно составленного документа – не проверка, которую проводит придирчивый инспектор, а забота о безопасности работников. На каждом этаже вешают разработанный специалистами план

При ЧС важно быстрое реагирование, что поможет людям благополучно избежать смертельной опасности

В какой программе мы выполняем планы эвакуации при пожаре?

Все проекты по разработке планов эвакуации людей при пожаре мы
выполняем при помощи лицензионного программного обеспечения
Corel Draw X5. При получении планов
эвакуации вы так же сможете получить на свою электронную почту
макет своего плана в формате jpg или в формате tif (специальный
формат для печати в любой типографии), а также документы
пожарной безопасности.

Прайс-лист можно посмотреть или скачать
здесь!

Рис. 7. Работа над планами в программе Corel Draw X5

Мы думаем, что вам совершенно НЕ хочется перелапачивать кипы
нормативных документов, чтобы сделать план эвакуации или
пожарную документацию в соответствии с действующим
законодательством. А потом искать место где распечатать план и
подобрать рамку…

Рис. 8. Экономия времени и нервов

Общие характеристики

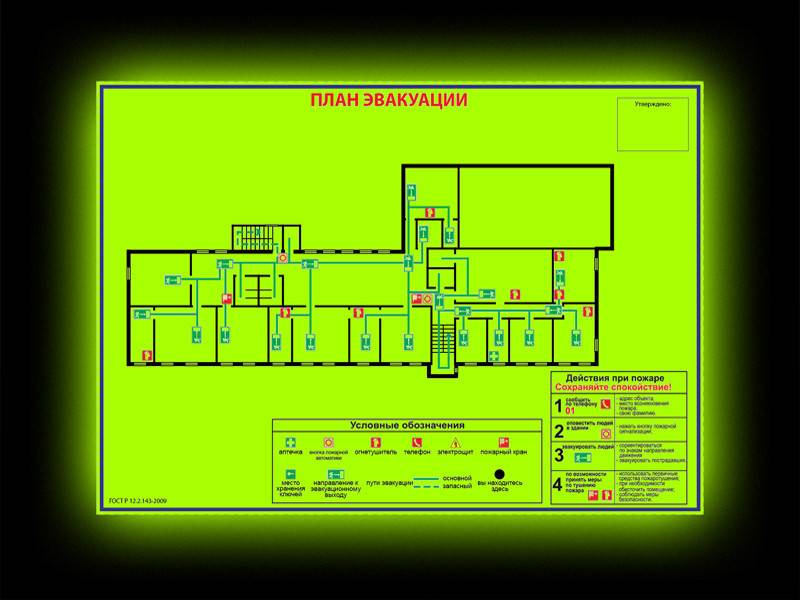

Современные планы эвакуации с использованием фотолюминесцентных материалов бывают двух размеров:

1. этажные и секционные – 60 см*40 см.;
2. локальные – 40 см*30 см.

Стандартная длительность послесвечения таких планов эвакуации – 24 часа. Этим термином называют период времени без воздействия источников освещения, за который яркость свечения достигает значения 0,3 мкд/м2. Цвет послесвечения также оговорен стандартом – бело-желтый либо белый.

Такая длительность послесвечения в официальных документах обусловлена продолжительностью темного времени суток в стране. Однако на практике достаточно 3-4 часов свечения. Средние показатели огнестойкости строительных конструкций редко превышают это значение.

Все эвакуационные планы вне зависимости от вида и способа изготовления должны состоять из графической и текстовой части. В первой отображают важные объекты, пути эвакуации, направления и размещение оборудования, средств защиты и пожаротушения.

Их обозначают графическими знаками. В текстовой части размещают важную информацию и пояснения для людей, которыми они могут воспользоваться в экстренных ситуациях. Размеры и виды знаков должны быть понятными и легкими для визуального восприятия.

Такие планы используют не только при пожарах. Они необходимы в профилактических работах, для проведения учебных и тренировочных мероприятий. Работники организации должны ознакомиться с ними во время инструктажей по пожарной безопасности.

Что такое план эвакуации и какие ГОСТы его регулируют?

Два основных ГОСТа, которые регламентируют разработку, создание и размещение планов:

1. ГОСТ Р 12.2.143–2009 «ССБТ. Системы фотолюминесцентные эвакуационные. Требования и методы контроля»;
2. ГОСТ 12.1.004–91 ССБТ «Пожарная безопасность. Общие требования».

Согласно этим нормативным документам план эвакуации – это схема, в которой можно найти путь для эвакуации, эвакуационные и аварийные выходы, регламент правил поведения, а также список или последовательность действий людей при возникновении чрезвычайного происшествия. Благодаря данному плану, указателям направления движения и знакам безопасности принимаются необходимые меры, позволяющие вывести людей из опасного помещения в котором случился пожар.

План эвакуации – это табличка, с регламентируемыми размерами, где содержится следующая важная информация:

• Заголовок
• Адрес, указание этажа здания, где непосредственно находится ПЭ
• Графическая часть
• Текстовая часть
• Расшифровка специальных символов и обозначений

Помимо этого, левый нижний угол документа – это место для информации, касающейся компании, которая разрабатывала данный план. В правом нижнем углу можно найти маркировку ПЭ, которая состоит из информации о фирме изготовителе, дате производства плана, показателе яркости свечения люминесцентных компонентов в мкд/м2 через 10 и 60 минут после того, как отключится свет и продолжительность свечения этих элементов в минутах.

Основные цели и задачи плана эвакуации

План эвакуации может использоваться для следующих целей и задач :

• Строгое регламентирование поведения и действия сотрудников, работников и дежурного персонала, а также любых других групп лиц, которые находятся в здании/сооружении;
• Обеспечить эффективную и максимально оперативную эвакуацию людей из мест поражения огнём, очагов пожара или задымлений по наиболее коротким маршрутам, избегая тупиков и опасных зон
• Обнаружение зон, где установлено противопожарное оборудование; с устройствами оповещения и подачи тревожных сигналов; для запуска системы водопровода, тушения пожара и удаления дыма
• Проведение систематических инструктажей, повторение правил и мер пожарной безопасности, соблюдение условий противопожарного режима в помещениях/зданиях/сооружениях, которые принадлежат предприятиям и организациям
• Напоминание порядка основных действий, которые предпринимаются при обнаружении огня сотрудниками ДПД, дежурным персоналом и т.д.
• Помощь пожарным, которые осуществляют разведку, локализацию и ликвидацию возгорания

Альтернативные решения в обрамлении рамки

У люминесцентной пленки предусмотрено наличие клеящей основы и защитного слоя. Если отдать предпочтение УФ печати, то можно исключить отслоение подложки. В качестве альтернативы печать выполняют на пленке сольвентом. Далее осуществляется перенос на фотолюминесцентную пленку. Рамка для планов эвакуации – оптимальный способ разместить схемы в организации. Это изделие не должно быть деревянным: древесина быстро сгорает. Лучше выбрать рамку из алюминиевого профиля.

Ее конструкция состоит из следующих деталей:

• профиля;
• подвесов;
• уголков;
• пружин;
• подложки из картона;
• оргстекла.

В красивые рамки с современным дизайном можно поместить любой план. Изделие комплектуется дополнительно гнущимися пружинами.

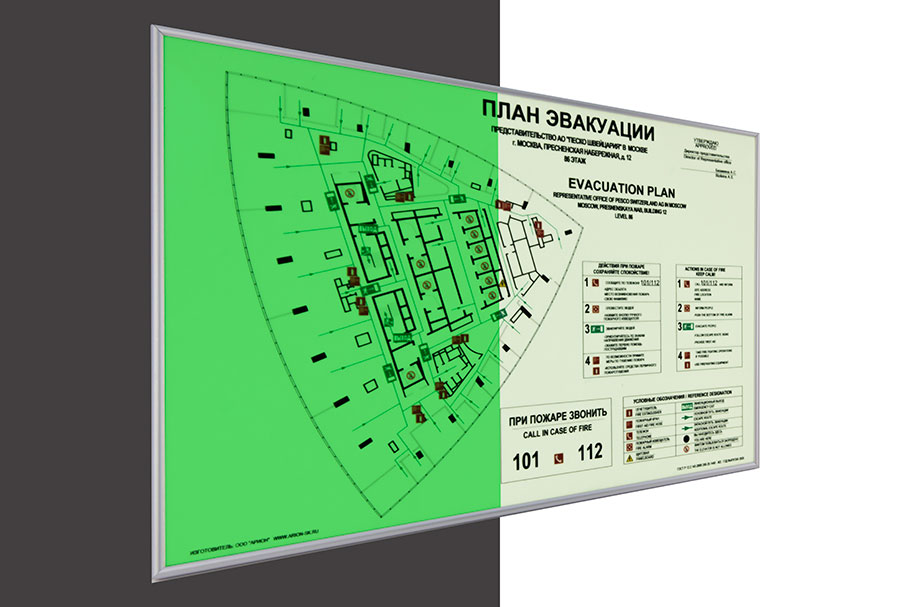

Пример алюминиевой рамки для плана эвакуации

Последние позволяют прижать и зафиксировать материал, использованный для изготовления схемы эвакуации. С помощью пружин легко устранить пузыри или неровности. Рамки представлены в различных форматах.

Заказ плана эвакуации – ответственность при утверждении документа

Если требования к планам эвакуации полностью соблюдены, то остается их утвердить. Сегодня нет необходимости проводить согласование плана эвакуации с инспекторами ГПН. С одной стороны, это ускоряет процесс оформления документа. Однако если сам заказчик желает, чтобы утверждение планов эвакуации не осуществлялось без согласования с инспектором ГПН, он может обратиться за помощью. На документе должны быть специальные графы, в которых расписываются согласовавшее лицо и утвердившее лицо. Когда владелец здания или собственник компании готов взять всю ответственность на себя, он может утвердить схему сам. Подпись ставится с помощью перманентного маркера.

Изготовление и материалы

В первую очередь, разрабатывают сам план эвакуации. Этим могут заниматься организации, имеющие разрешительные документы для работы в данной сфере деятельности. Непосредственное изготовление состоит из нанесения изображения на основу.

Для этого используют пластик, так как фотолюминесцентные планы эвакуации размещают внутри помещения, где температура воздуха обычно в пределах 10-30°С.

Изображение распечатывают на полиграфическом оборудовании несколькими способами. Возможно его нанесение поверх фотолюминесцентной пленки, а также поверх основы с последующим ламинированием специальной пленкой с определенными колориметрическими и фотометрическими параметрами. Подпись ответственного лица от организации-заказчика проставляют перманентным маркером, который нельзя смыть со стекла либо плотного пластика.

На каждом фотолюминесцентном плане обязательно указывают разработчика, наименование производителя либо торговый знак, длительность послесвечения, яркость после 10 и 60 минут при отсутствии освещения, а также дату изготовления. Допустимы дополнительные обозначения, например, ГОСТ, по которому изготовлен фотолюминесцентный план эвакуации, цвет послесвечения.

Маркировка может быть расположена на лицевой стороне, но не перекрывать основное изображение, или на обратной стороне, если к ней есть доступ в процессе эксплуатации.

Материалы для таких планов эвакуации должны отвечать определенным требованиям.

Материалы должны быть безопасными для человека, соответствовать санитарно-гигиеническим нормам. Исключается выделение газов или вредных веществ в процессе эксплуатации. Также в производстве применяют негорючие и невзрывоопасные материалы.

Фотолюминесцентная пленка для планов должна быть ровной, без дефектов. Широко распространены пленки подобного типа с клеевой основой. Помимо пленок используют различные лаки, краски, ламинат, пластик, бумагу.

Их свойство свечения под воздействием источника света называется фотолюминесценцией. Этому способствует состав люминофор. Для его возбуждения, которое вызывает свечение, не требуется температурное воздействие. Он поглощает ультрафиолет.

Если производитель планирует пройти процедуру сертификации фотолюминесцентной продукции, то все материалы должны иметь разрешительные документы. Они подтверждают соответствие фотометрических и колориметрических характеристик и пожарную безопасность.

После изготовления фотолюминесцентный план эвакуации можно поместить в металлическую рамку. Нежелательно закрывать его стеклом или обычной пленкой, так как это снижает его яркость и эффективность для визуального восприятия.

5. Нужна ли лицензия на изготовление плана эвакуации? Должен ли план эвакуации обязательно быть фотолюминесцентным, по какому ГОСТу он изготавливается ?

На этот вопрос
есть однозначный ответ.

“Проталкиваемый” как
обязательный, а по другому не назовешь, документ  ГОСТ Р 12.2.143-2009.
для добровольного применения,

так как

Пунктом 2 статьи 15
Федерального закона от 27.12.2002 N 184-ФЗ “О
техническом регулировании” предусмотрено, что
национальный стандарт применяется на добровольной
основе.
Распоряжением Правительства Российской Федерации от
28.02.2006 N 266-р “О концепции развития
национальной системы стандартизации” предусмотрено,
что национальный стандарт является документом
федерального значения в области стандартизации, имеющий рекомендательный характер.

А
это значит,


план эвакуации Вы
можете изготовить сами, и этим вы ничего не
нарушите, следовательно, ответственности никакой не
предусмотрено.

Вот Приказ Федерального
агентства по техническому регулированию и
метрологииот 23 июля 2009 г. N 260-ст”Об утверждении национального стандарта”В соответствии с Федеральным законом от 27
декабря 2002 г. N 184-ФЗ “О техническом
регулировании” приказываю:1.

Утвердить для
добровольного применения
национальный
стандарт Российской Федерации ГОСТ Р
12.2.143-2009 “Система стандартов безопасности
труда. Системы фотолюминесцентные эвакуационные.
Требования и методы контроля” с датой введения в
действие 1 июля 2010 г. взамен ГОСТ Р
12.2.143-2002 “Система стандартов безопасности
труда. Системы фотолюминесцентные эвакуационные.
Элементы систем. Классификация. Общие
технические требования. Методы контроля”.Отменить ГОСТ Р 12.2.143-2002 с 1 июля 2010 г.2. Закрепить утвержденный стандарт за
Управлением технического регулирования и
стандартизации.РуководительФедерального агентстваГ.И. Элькин
Что говорит МЧС
по фотолюминесцентным планам эвакуации? А вот что говорит:

Письмо департамента надзорной
деятельности МЧС РФ, по актуальной теме
“Должен ли план эвакуации обязательно
выполняться на основе фотолюминесцентных
материалов и нужна ли для этого
лицензия”

Ответственность за нарушение требований разработки плана

Согласно действующему законодательству Российской Федерации, ответственным за подготовку ПЭ и его размещение является руководитель организации/здания/помещения. Если не соблюдаются требования и правила разработки ПЭ, то КоАП РФ статья 20, пункт 4 предусматривает административную ответственность в виде денежных штрафов:

Ответственное лицо	Штраф при однократном нарушении	Штраф при повторном нарушении
Частное лицо	от 3000 до 4000 рублей	от 4000 до 5000 рублей
Должностное лицо	от 15 000 до 20 000 рублей	от 20 000 до 30 000 рублей
Индивидуальный предприниматель	от 30 000 до 40 000 рублей	от 40 000 до 50 000 рублей
Юридическое лицо	от 150 000 до 200 000 рублей	от 200 000 до 400 000 рублей

А ещё, помимо денежного штрафа, для юридических лиц, повторно нарушающих правила грозит остановка их деятельности до 90 дней.

Требования по ГОСТ

К содержанию

Эвакуационный план согласно регламентирующему ГОСТу содержит текстовую и графическую части.

Под графической частью подразумевается схема эвакуационных путей и этажная планировка здания. Также в этой части должны указываться:

• Выходы для эвакуации, а также короткие и безопасные пути к ним
• Лестничные клетки, лестницы и аварийные эвакуационные выходы
• Места, где находятся ПЭ
• Зоны, где размещаются средства противопожарной защиты и спасательной связи, которые обозначаются символами и знаками. Это регламентируется ГОСТом Р 12.4.026-2001 «Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначения и правила применения»

В текстовой части содержатся инструкции, связанные с действиями людей, которые оказались в здании в условиях чрезвычайной ситуации. К таким инструкциям может относиться следующее:

• Способ оповещения о возгорании, данные людей, которые отвечают за оповещение остальных, а также зоны действия оповещения
• Очерёдность и порядок эвакуации людей
• Список действий и обязанностей дежурного персонала, который отвечает за вызов пожарного расчёта и скорой помощи
• Информация о аварийном отключении электропитания, различных механизмов и оборудования
• Информация о ручном отключении пожарных систем, установок и автоматики

Все символы и знаки безопасности в данной части ПЭ дополняются смысловыми пояснениями.

Графические части этажных планов также дополняются номером этажа.

К форме

Размер плана эвакуации будет зависеть от площади помещений, где располагается, а также числа эвакуационных и аварийных выходов. Локальные ПЭ выполняются с размерами 400х300 мм, этажные и секционные с габаритами 600х400 мм. Планы должны изготавливаться из фотолюминесцентных материалов.

В качестве фона используется жёлто-белый или белый цвет.

Обозначение знаков и символов пожарной безопасности обязательно в графической части регламентируется ГОСТом Р.12.4.026-2001 «ССБТ. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний». Высота этих знаков не может быть меньше 8 мм и больше 15 мм. Они обязательно выполняются в одинаковом масштабе. Шрифт также регламентируется данным ГОСТом и его размер не может быть меньше 3 мм. Вне зависимости от фона ПЭ все надписи и графические изображения, кроме специальных знаков и символов, должны быть чёрного цвета.

Эвакуационные пути обозначаются сплошными зелёными линиями с демонстрацией правильного направления.

К размещению

ПЭ для людей/сотрудников/работников должен находиться там, где это указано непосредственно в плане. Согласно регламентирующим документам планы должны быть на всех этажах многоэтажных строений и основных путях, которые ведут к эвакуационному выходу/выходам. Также следует отметить некоторые факторы размещения ПЭ:

• В самом удалённом от эвакуационного выхода в обязательном порядке должен быть план
• План должен находиться в хорошо освещаемом месте
• Между 2 планами, которые располагаются на одном этаже, не должно быть больше 60 метров
• План эвакуации нельзя закрывать различными предметами
• ПЭ не должен сливаться со стеной
• План должен хорошо просматриваться

Требования пожарной безопасности к планам эвакуации

Однако не только ГОСТ 12.2.143-2009 регламентирует планы эвакуации. Помимо него, за это отвечают Правила противопожарного режима №390. Следующие пункты являются наиболее важными:

• п. 7 – В местах с массовым нахождением лиц, помимо жилых домов и на объектах с рабочими местами от 10 и более обязательно должны быть ПЭ. За это отвечает руководящее лицо организации. На документе должна находиться информация, обозначающая расположение ПСП (первичные средства пожаротушения);
• п. 106 – руководитель отвечает за создание ПЭ для ценных экспонатов из музеев и картинных галерей, а также животных из зоопарков и цирков;
• п. 247 – для мест стоянки автомобилей в количестве от 25 единиц должен быть разработан план эвакуации с указанием расположения ТС, очерёдности их эвакуации при ЧС. Также на документе указывается месторасположение буксирных тросов и штанг, которые закупаются из расчёта 1 трос/штанга на 10 транспортных средств.
• п. 250 – на станциях метрополитена должны быть оперативные планы пожаротушения, инструкции, связанные с мерами ПБ, эвакуационные планы и чёткие инструкции для сотрудников станций при пожаре или сильном задымлении.

Печать планов эвакуации – подбор фирмы

Для печати плана эвакуации на фотолюминесцентной бумаге руководители организации и предприятий производства способы заказывать эвакуационный план любых типов. Профессиональные сотрудники знают специальные законы и требования. Они будут разрабатывать схему эвакуации по правилам Пожарной безопасности

Крайне важно, что для создания схем применялись не китайские дешевые материалы, а средства высокого качества

Рамка будет защищать изделие от негативного влияния извне. Ей требуется самый обычный уход – от загрязнений изделие можно лишь протереть. Еще можно заказывать особенные фотолюминесцентные знаки для эвакуации, которые послужат в роли указателей.

Их наличие дает возможность людям быстро находить выход в случае появления опасности – при пожаре будет ценной каждая минута. Идеальный метод для сохранения эвакуационной системы – ее выполнение в качественном органическом стекле, ведь материал будет обеспечивать яркость пленочного свечения и защиту изделий при падении и даже во время пожара. Сотрудники высокой квалификации сотрудники будут выполнять сложные качественные эвакуационные схемы. Срок создания заказа с макетом в готовом виде составляет несколько часов. Когда нужно в полной мере производить разработку эвакуационного плана, то у специалистов по максимуму на работу может уйти до 72 часов.

( Пока оценок нет )

Олег Сомов/ автор статьи

Услуги по разработке и изготовлению планов эвакуации

Наша компания приглашает к сотрудничеству субъектов хозяйствования, заинтересованных в услугах профессионального изготовления планов эвакуации. Согласно установленным требованиям, данный документ является обязательным для любых объектов общественного назначения, для которых характерно одновременное пребывание большого числа людей. Разработка планов эвакуации предусмотрена для офисных и административных зданий, промышленных сооружений, объектов коммерческого назначения и др. Исключение составляют лишь многоквартирные жилые дома.

Необходимость заказать план эвакуации связана с обеспечением противопожарной защиты объекта и его посетителей. Данный документ включает в себя текстовую и графическую составляющие, а его разработка регламентирована госстандартами.

Сертификация и декларирование

• Оформление сертификатов соответствия таможенного союза
• Оформление деклараций таможенного союза
• Сертификат и декларация ГОСТ Р
• Добровольная сертификация
• Пожарный сертификат

Сертификация и консалтинг ISO

• Сертификация ISO 9001
• Сертификация ХАСПП (ISO 22000)
• Консалтинг ISO 9001
• Консалтинг ХАСПП (ISO 22000)

Разрешительная документация

• Государственная регистрация продукции
• Лицензия Минпромторга
• Заключения радиочастотного центра
• Регистрация Нотификации ФСБ
• Заключение ЭКСКОНТ
• Отказное письмо

Разработка технической документации

• Разработка Технических условий
• Регистрация Технических условий
• Заключение о спиртосодержании
• Обоснование безопасности
• Регистрация паспорта безопасности

Разработка плана эвакуации при пожаре призвана отразить наличие путей эвакуации, включая аварийные выходы из здания, по которым в случае возникновения чрезвычайной ситуации люди, находящиеся на территории объекта, смогут покинуть опасное место. Помимо этого, документ содержит информацию о наличии средств противопожарной защиты (пожарные краны, огнетушители и др.) и местах их расположения внутри объекта, что является необходимым условием для принятия оперативных мер по борьбе с возгоранием.

Важным фактором является соответствие указанной в плане эвакуации информации реальным техническим характеристикам сооружения. Если объект подвергался перепланировке, в документ необходимо внести нужные изменения.

Фотолюминесцентные планы эвакуации и их особенности

Фотолюминесцентные знаки эвакуации приобрели распространение ввиду физико-механических свойств материала. Благодаря люминесценции удается эффективно решить проблему с ориентированием внутри помещения в сложных технических условиях. Фотолюминесцентные эвакуационные системы хорошо заметны в темноте, что существенно облегчает задачу по эвакуации из здания в ночное время либо при наличии плотной дымовой завесы. Кроме того, это экономит драгоценное время при поиске мест, где расположены противопожарные шкафы и другие средства борьбы с возгоранием.

При изготовлении элементов фотолюминесцентных планов применяют различные виды материалов, включая пленку, пластик, бумагу.

Преимущества нашей компании:

10 лет успешной работы

выгодные цены

работа по договору

оформление в кратчайшие сроки

персональный менеджер

доставка документов

Порядок размещения на объектах

Требования к схеме при пожаре регулируют и особенности ее местоположения. В первую очередь необходимо позаботиться, чтобы картами с указанием маршрута движения при пожаре снабжались самые удаленные от аварийного выхода помещения. Кроме того, следует обеспечить достаточное освещение места, где висит план: требования подобного рода обозначены в нормативных актах.

Следует учитывать и требования к расстоянию между схемами: оно не должно составлять больше 60 метров. Документы должны находиться в свободном доступе, не допускается установление перед схемами предметов, мешающих их изучению.
