В России
Люди
Здания, сооружения
На объекте с массовым пребыванием людей (кроме жилых домов), а также на объекте с рабочими местами на этаже для 10 и более человек, а также в номерах гостиниц, кемпингов, мотелей и общежитий:п. 89 руководитель организации должен обеспечить наличие планов эвакуации людей при пожаре.:п. 7 Для каждой станции метрополитена разрабатывается план эвакуации пассажиров, который находится в помещении дежурного по станции.:п. 250
На объекте защиты с массовым пребыванием людей руководитель организации обеспечивает наличие инструкции о действиях персонала по эвакуации людей при пожаре, а также проведение не реже одного раза в полугодие практических тренировок.:п. 12
При разработке проектной документации в графической части указываются схемы эвакуации людей из зданий (сооружений) и с прилегающей к зданиям (сооружениям) территории в случае возникновения пожара, а также дополнительно поэтажные планы зданий с указанием путей эвакуации инвалидов.
На плане эвакуации людей при пожаре обозначаются места хранения первичных средств пожаротушения.:п. 7 Информация, передаваемая системами оповещения людей о пожаре и управления эвакуацией людей, должна соответствовать информации, содержащейся в разработанных и размещенных на каждом этаже зданий планах эвакуации людей.
Транспортные средства
На пассажирском судне в целях обеспечения пожарной безопасности должны быть разработаны схемы путей эвакуации с указанием всех возможных путей эвакуации пассажиров и экипажа из различных помещений и отсеков, включая использование иллюминаторов и производство вырезов в конструкциях судна. Указанные схемы должны располагаться на видных и хорошо освещенных местах. Полный комплект схем путей эвакуации должен быть оформлен в виде стенда, расположенного в вестибюле судна.
Обоснование безопасности проекта аттракциона включает планы с изображением запасных выходов и их размеров (с проверкой расчетов для закрытых помещений предназначенных для 400 посетителей и более), специальные инструкции на случай пожара, инструкцию по эвакуации пассажиров с аттракциона при возникновении нештатных ситуаций.
Материальные ценности и животные
Для музея, картинной галереи должен быть разработан план эвакуации экспонатов и других ценностей. А для цирка и зоопарка план эвакуации животных.:п. 106
Для помещений для хранения (стоянки) транспорта в количестве более 25 единиц, расположенных на объектах транспортной инфраструктуры разрабатывается план расстановки транспортных средств с описанием очередности и порядка их эвакуации при пожаре.:п. 247
При разработке проектной документации в графической части указываются схемы эвакуации материальных средств из зданий (сооружений) и с прилегающей к зданиям (сооружениям) территории в случае возникновения пожара.
Размеры и особенности оформления плана эвакуации при пожаре
Размер плана зависит от площади объекта, количества аварийных выходов и его назначения. Секционные и этажные планы имеют размеры 600х400 (формат А2), локальные – 400х300 (формат А3).
Планы изготавливаются только из фотолюминесцентных материалов (ГОСТ Р 12.2.143-2009). Фон должен быть белым, надписи и символы делаются чёрного цвета. Минимальная высота шрифта – 3 мм. Необходимые фотометрические характеристики для материалов изготовления (ФЭС):
- яркость после отключения осветительных приборов – от 180 мкд/м² (через 10 мин) и от 20 мкд/м².(через 60 мин);
- послесвечение (длительность) – 24 часа.
Dongle Drivers
Sentinel HL
(formerly Sentinel LDK, Sentinel HASP, HASP SRM und HASP HL)
for Windows 8.1/10 and Windows 11, Windows Server 2012/16/19/22.
Download
Command-Line-Installation for Sentinel HL
(formerly Sentinel LDK, Sentinel HASP, HASP SRM and HASP HL)
for Windows 8.1/10/11, Windows Server 2012/16/19/22.
Download
Most of the links in this area point to the FTP server of the dongle supplier Thales (formerly Gemalto, SafeNet and Aladdin). This ensures that the user will always download the latest release of the software.
More downloads for our dongles can be found directly at the supplier’s download area.
Создание схемы своими руками
Сделать план эвакуации необходимо согласно ГОСТу. В документе представлены две части:
В первую часть включаются поэтажные решения, предусмотренные планировкой общественных зданий. Необходимо принимать в расчет размеры помещений с типом коммуникаций
Важно предусмотреть, как поведут себя люди перед лицом опасности
Нужно правильно просчитать, чтобы всевозможные пути эвакуации свободно пропускали поток людей. В тексте, прилагающемся к схеме, необходимо не только расшифровать знаки на схеме, но и подробно описать действия, которые необходимо предпринять, если случилось возгорание
При ЧС важно предотвратить панику. Точные указания позволят людям быстро сориентироваться
Изготовление плана эвакуации с помощью одноименной программы
План эвакуации 10 – оптимальный способ начертить эвакуационную схему. В программе пользователь может выполнять все необходимые действия:
Интерфейс программы План эвакуации 10
- в автоматическом режиме сделать план эвакуации помещения, этажа или здания;
- расставить знаки эвакуации;
- добавить информационные таблицы.
Чтобы приложение работало, не требуется установка САПР систем дополнительно. С помощью компьютерной программы можно построить различные объекты:
- стены;
- окна;
- дверные проемы;
- лестницы в здании;
- лестничные площадки;
- лифты.
Приложение позволяет использовать любой нужный знак пожарной безопасности. «План эвакуации» дает возможность отмечать пути к выходу и редактировать их при необходимости. Здесь удобно строить дуговые повороты и пользоваться растровым изображением как подложкой. А векторный формат плана понадобится для оформления. В приложении имеются информационные таблицы в готовом виде.
Разработка плана эвакуации в программе «План эвакуации»
Их применение облегчает и ускоряет выполнение работы. У программы есть все возможности, характерные для векторных редакторов.
После установки приложения на свой компьютер процесс вычерчивания схемы автоматизируется. Запуск программы позволяет объединять стены и встраивать в них оконные или дверные шаблоны. Условные знаки соответствуют ГОСТу. Ссылки на скачивание программы, которые имеются на сайте разработчика, постоянно проверяются роботами с целью обеспечения их работоспособности.
Изготовление плана эвакуации при помощи одноимённой программы
План эвакуации 10 – лучший способ нарисовать эвакуационную схему. В программе пользователь как правило выполняет все нужные действия:
Интерфейс программы План эвакуации 10
- в автоматизированном режиме сделать план эвакуации помещения, этажа или строения;
- расставить знаки эвакуации;
- добавить информационные таблицы.
Чтобы приложение работало, не необходима установка САПР систем дополнительно. При помощи программы на компьютере можно выстроить разные объекты:
Приложение дает возможность применять любой необходимый символ пожарной безопасности. «План эвакуации» позволяет отмечать пути к выходу и редактировать их если понадобится. Тут комфортно строить дуговые повороты и пользоваться растровым изображением как подложкой. А векторный формат плана пригодится для оформления. В приложении есть информационные таблицы в готовом виде.
Разработка плана эвакуации в программе «План эвакуации»
Их использование делает легче и убыстряет выполнение работы. У программы все есть возможности, отличительные для векторных редакторов.
После того как произошла установка приложения на собственный компьютер процесс вычерчивания схемы автоматизируется. Пуск программы позволяет группировать стены и устанавливать в них оконные или дверные шаблоны. Условные знаки соответствуют ГОСТу. Ссылки на скачивание программы, которые есть на ресурсе разработчика, регулярно контролируются роботами с целью обеспечения их работоспособности.
Инструкция для создания поэтажных схем
Полученная схема будет в полной мере соответствовать ГОСТу, ее можно даже распечатать и заламинировать. Чтобы обозначения на инструкции и плане были хорошо заметны даже в темноте, эвакуационный план часто делают из люминесцентных материалов. Распечатывание готовых схем, созданных посредством программы для плана эвакуации, скачать которую всегда можно в Сети или создание изделий можно заказать и в профессиональной компании, но смысл платить за то, что можно сделать самостоятельно?
Источник
Владельцы самых разнообразных бизнесов и другие ответственные лица знают, что в любом офисе, торговом центре, магазине и просто общественном помещении в обязательном порядке должен висеть «План эвакуации», составленный в соотетствии с Правилами пожарной безопасности РФ или в соответствии с более жесткими требованиями ГОСТ Р 12.2.143-2009.
Что делать в этом случае? Заказывать составление планов эвакуации каким-то сторонним организациям? Напрягать своего сотрудника, заставляя его изучать все требования и вычерчивать планы в соответствии с ними?
Это все совершенно ни к чему! Достаточно приобрести программу «План эвакуации» (скачать ознакомительную версию), и с ее помощью вы с легкостью сможете сделать эвакуационные схемы в соответствии с требованиями ГОСТ Р 12.2.143-2009 или же в соответствии с более лояльными требованиями, предъявляемыми Правилами пожарной безопасности РФ.
Это совершенно самостоятельная программа, она не является плагином к другим САПР-системам, что позволяет быстро освоиться и начать в ней работу. Давайте же посмотрим, как это все происходит.
Наиболее используемые объекты находятся в отдельной панели «Шаблоны построений», которая по умолчанию располагается справа. При построении планов этажей используются специальные объекты «Стена», «Окно», «Дверь» и др., которые взаимодействуют друг с другом и способны объединяться: так, например, стены взаимодействуют друг с другом, объединяются и достраиваются в местах стыка, образуя тем самым замкнутый контур, а дверные и оконные проемы способны встраиваться в стены и принимать их толщину. Стоит отметить, что целостность стен при этом не нарушается и встроенные в них окна и двери можно перемещать в стене.
Вычерчивать планы можно в любом масштабе, также не составит труда сопоставить все элементы и оформить конечный вид плана эвакуации. Кроме того, здесь не требуется дополнительная загрузка библиотеки знаков безопасности и символов, используемых на планах эвакуации: после установки программы все знаки доступны из панели «Шаблоны построений», и все они соответствуют требованиям ГОСТ Р 12.4.026.
При создании новых чертежей можно использовать шаблоны файлов, которые уже содержат в себе необходимый начальный набор объектов. Например, шаблоны, поставляемые с программой, содержат в себе рамку плана эвакуации и готовые информационные таблицы («Действия при пожаре» и «Действия при аварии»). Также предусмотрено два пустых шаблона «Meters.dxt» и «Millimeters.dxt». При необходимости, пользователь может создать собственные шаблоны файлов или отредактировать существующие.
Планы эвакуации не всегда создаются «с нуля». Зачастую разработчикам планов эвакуаций уже предоставляют готовые планы этажей в форматах DWG или DXF (практически все известные САПР-системы умеют сохранять файлы, по крайней мере, в один из этих форматов). В программе «План эвакуации» можно подключить такой план в качестве внешней ссылки и затем сразу приступать к расстановке знаков безопасности и нанесению путей эвакуации. Если же имеется растровое изображение плана этажа, полученное путем сканирования, его можно использовать в качестве подложки и обрисовать примитивами, которые используются в программе.
Еще одна немаловажная функция программы – это система печати
Любой элемент «мозаики» может печататься независимо от других. Таким образом, если одна страница окажется поврежденной (например, из-за проблем с принтером), вы сможете перепечатать эту страницу отдельно. Помимо печати всего файла, имеется возможность печати выделенной области (инструмент «Обрезающий прямоугольник» позволяет выделить необходимую область для вывода ее на печать) и печати видимого пространства. Цветные чертежи можно печатать с хорошим качеством на черно белом-принтере (без серых полутонов).
Что нужно знать
В школах не допускается использование горючих и легковоспламеняющихся материалов. Дорожки, покрытия прочно фиксируют, чтобы дети не получили травму во время эвакуации из класса. Запрещена помещений, коридоров, лестничных пролетов, вестибюлей, рекреаций. В целях пожарной безопасности запрещается установка в детских учреждениях самодельных отопительных приборов. Электрические чайники, газовые плиты, в ОУ разрешены к применению только в специализированных кабинетах обслуживающего труда. В обычных классах применение подобных электрических приборов категорически запрещено.
Каким должен быть план
Стандартные требования к графической составляющей – наличие планировки объекта по этажам или секциям, в которой должны указываться:
- Маршруты вывода людей, выходы и точки расположения противопожарных, спасательных средств и аптечек;
- Расположение аварийных эвакуационных путей, открытых лестничных площадок и внешних лестниц открытого типа, на которых не скапливается дым;
- Точки нахождения собственно плана эвакуации;
- Местонахождение средств спасения при пожаре с соответствующими маркерами безопасности;
- Местонахождение противопожарных средств защиты с соответствующими маркерами безопасности.
Стандартные требования к текстовой составляющей:
- Пояснения по оповещению о ЧС;
- Последовательность и порядок эвакуации персонала и посетителей;
- Порядок действий и обязанности персонала, включающий в себя пояснения по вызову пожарников или МЧС, скорой помощи, и т.д.;
- Пояснения по аварийному отключению опасных приборов и агрегатов, по отключению опасного напряжения, и т.д.;
- Пояснения по ручному или дублирующему включению пожарных систем и установок с аварийной автоматикой.
Текстовая составляющая плана эвакуации в Москве или других городах должна включать в себя документацию, рекомендующую действия в условиях ЧС, сопровождаемую наглядными обозначениями и общепринятыми символами.Правильно составленный план и схема – пример

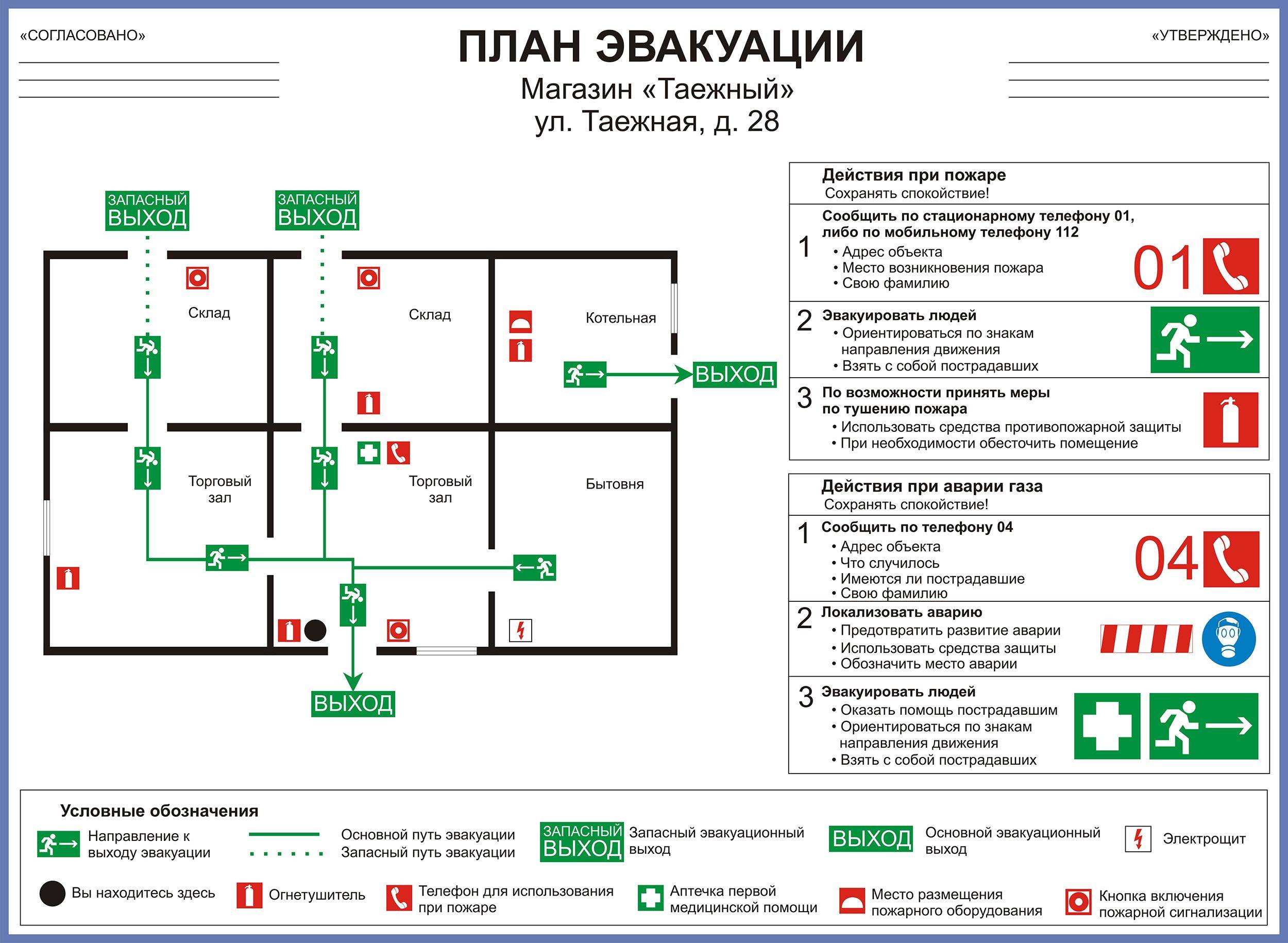

Как сделать схему
Основное требование к схеме — ее понятность. В чрезвычайной ситуации человеку надо сориентироваться и быстро найти путь к ближайшему выходу — вот для чего используются планы эвакуации на этажах. Схема должна быть максимально доходчива.
Вариант 1. Начертить от руки
Проект делается на основании чертежа здания. Графическая часть — схематичное изображение помещений с обозначением выходов: основных, аварийных и запасных.
ВАЖНО! Раздвижные, крутящиеся, любые автоматические двери не являются аварийным выходом. После того как чертеж готов, точно узнайте эвакуационные пути и обозначьте их прямыми линиями
Пунктиром пометьте запасные пути. Разборчиво укажите расположение окон, огнетушителей, пожарных кранов, противопожарных и электрических щитков. Не обязательно точно придерживаться размеров помещения, масштаба. Ваша задача — сделать чертеж максимально понятным
После того как чертеж готов, точно узнайте эвакуационные пути и обозначьте их прямыми линиями. Пунктиром пометьте запасные пути. Разборчиво укажите расположение окон, огнетушителей, пожарных кранов, противопожарных и электрических щитков. Не обязательно точно придерживаться размеров помещения, масштаба. Ваша задача — сделать чертеж максимально понятным.
В текстовой части расшифруйте знаки, размещенные на чертеже. Коротко распишите инструкцию о действиях в ЧС и укажите номера служб спасения. Если есть возможность, обратитесь к пожарному инспектору за консультацией: что указывается на плане эвакуации этажа и соответствует ли готовый проект ГОСТу.
Нет запрета на изготовление схемы небольшого помещения вручную. Если здание большое, с многими секциями, — разработка и изготовление плана эвакуации людей при пожаре могут быть осуществлены в специальной программе.
Вариант 2. С помощью компьютерных программ
Самостоятельно эвакуационную карту легко изготовить на ПК с помощью Microsoft Word или Paint. Стандартное ПО подойдет, если помещение небольшое и чертежей не слишком много. Эти программы удешевят стоимость изготовления плана эвакуации при пожаре для маленькой организации.
Можно воспользоваться векторным редактором AutoCAD или ПО для создания схем (например Splan). Они содержат набор инструментов для составления чертежей и проектирования. Минус — работа в них потребует специальных знаний.
Оптимальный вариант решения задачи — ПО с одноименным названием «План эвакуации». В нем предусмотрены все требования ГОСТа. Необходимые знаки доступны в пакете, их не надо дополнительно подгружать.
Вариант 3. Заказать подрядчику
Если помещение большое и сложное, а тем более если оно предполагает массовое пребывание людей, найти компанию, которая подготовит такую схему, — наиболее рациональное решение. Стоимость таких работ невысока, но при размещении заказа уточните, что нужно не только напечатать его, но и подготовить макет.
Как сделать схему
Основное требование к схеме — ее понятность. В чрезвычайной ситуации человеку надо сориентироваться и быстро найти путь к ближайшему выходу — вот для чего используются планы эвакуации на этажах. Схема должна быть максимально доходчива.
Вариант 1. Начертить от руки
Проект делается на основании чертежа здания. Графическая часть — схематичное изображение помещений с обозначением выходов: основных, аварийных и запасных.
ВАЖНО! Раздвижные, крутящиеся, любые автоматические двери не являются аварийным выходом. После того как чертеж готов, точно узнайте эвакуационные пути и обозначьте их прямыми линиями
Пунктиром пометьте запасные пути. Разборчиво укажите расположение окон, огнетушителей, пожарных кранов, противопожарных и электрических щитков. Не обязательно точно придерживаться размеров помещения, масштаба. Ваша задача — сделать чертеж максимально понятным
После того как чертеж готов, точно узнайте эвакуационные пути и обозначьте их прямыми линиями. Пунктиром пометьте запасные пути. Разборчиво укажите расположение окон, огнетушителей, пожарных кранов, противопожарных и электрических щитков. Не обязательно точно придерживаться размеров помещения, масштаба. Ваша задача — сделать чертеж максимально понятным.
В текстовой части расшифруйте знаки, размещенные на чертеже. Коротко распишите инструкцию о действиях в ЧС и укажите номера служб спасения. Если есть возможность, обратитесь к пожарному инспектору за консультацией: что указывается на плане эвакуации этажа и соответствует ли готовый проект ГОСТу.
Нет запрета на изготовление схемы небольшого помещения вручную. Если здание большое, с многими секциями, — разработка и изготовление плана эвакуации людей при пожаре могут быть осуществлены в специальной программе.
Вариант 2. С помощью компьютерных программ
Самостоятельно эвакуационную карту легко изготовить на ПК с помощью Microsoft Word или Paint. Стандартное ПО подойдет, если помещение небольшое и чертежей не слишком много. Эти программы удешевят стоимость изготовления плана эвакуации при пожаре для маленькой организации.
Можно воспользоваться векторным редактором AutoCAD или ПО для создания схем (например Splan). Они содержат набор инструментов для составления чертежей и проектирования. Минус — работа в них потребует специальных знаний.
Оптимальный вариант решения задачи — ПО с одноименным названием «План эвакуации». В нем предусмотрены все требования ГОСТа. Необходимые знаки доступны в пакете, их не надо дополнительно подгружать.
Вариант 3. Заказать подрядчику
Если помещение большое и сложное, а тем более если оно предполагает массовое пребывание людей, найти компанию, которая подготовит такую схему, — наиболее рациональное решение. Стоимость таких работ невысока, но при размещении заказа уточните, что нужно не только напечатать его, но и подготовить макет.
Требования
Как сообщалось ранее, план эвакуации обязателен при наличии на объекте количества человек – от 50 посетителей, сотрудников/работников, что фактически говорит о том, что они должны быть практически на каждом защищаемом объекте общественного назначения за исключением, разве что небольших киосков/магазинов, мастерских, парикмахерских, других предприятий сферы услуг.
Хотя интернет полон «мудрых» советов о том, что ничего не стоит самому лицу, ответственному за пожарную безопасность, или художнику/рекламному отделу на крупном предприятии «нарисовать» план эвакуации, стоит осознать следующее:
- Действительно, непосредственное изготовление, включающее в себя разработку и печать, т.ч. с помощью программных продуктов, не включено в перечень лицензируемых работ/услуг в сфере ПБ, отнесенных к компетенции МЧС России.
- В то же время монтажные работы, техническое обслуживание, необходимый ремонт ФЭС и их элементов, в т.ч. ПЭ; что подразумевает, например, внесение корректировок/исправлений, вызванных перепланировкой помещений, изменением их функционального назначения – это поле официально разрешенной деятельности только для специализированных предприятий, компаний, обладающих соответствующей лицензией МЧС России.
Именно эти организации после разработки ПЭ, что подразумевает не только наличие поэтажных планов зданий/сооружений, но и необходимой нормативно-технической базы, знаний и опыта, после утверждения руководителем компании-заказчика, изготавливают их на листах из фотолюминесцентных материалов. Инспектору ГПН, на практике, бывает достаточно лишь взглянуть на развешанные планы эвакуации, чтобы понять кто и на каком профессиональном уровне их выполнил, и сделать соответствующие выводы.
Также читайте учебное пособие по теме:
Лайфхак МЧС: план эвакуации

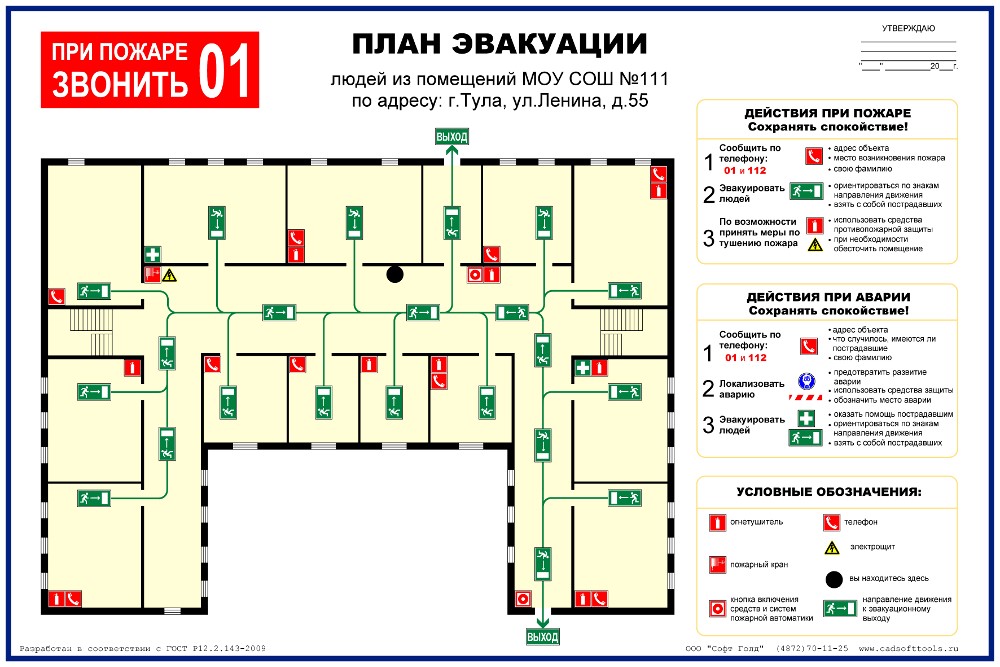

Правильно выполненный план эвакуации по ГОСТ состоит из двух частей:
1. Графической
Этажные или секционные планы эвакуации (при площади этажа больше 1 тыс. кв. м.) – размером 400х600 мм с планировкой зданий, различных сооружений и других объектов с указанием лестниц/лестничных клеток, эвакуационных/аварийных выходов, путей, ведущих к ним; схемы расстановки/размещения первичных/стационарных устройств/установок пожаротушения, спасательных и медицинских средств, аппаратов связи, а также места размещения плана для точного ориентирования людей, находящихся возле него.
Локальные планы эвакуации – размером 300х400 мм для помещений, предназначенных для постоянного размещения/пребывания людей – гостиничных номеров, комнат в общежитиях, больничных палат.
- Цвет фона – белый, допустимы желтоватые оттенки.
- Графические обозначения по ГОСТ Р 12.4.026-2015 – не меньше 8 мм высотой в едином масштабе.
- Основные/дополнительные маршруты эвакуации обозначены соответственно зеленой сплошной/пунктирной линией толщиной от 2 мм;
- Первичные средства пожаротушения – красным, шрифт пояснительной части/расшифровки – черным цветом.
- Знаки/символы допустимо обозначать цифрами, буквами, цифробуквенными обозначениями.
- На этажном плане обязательно указывается его номер.
Готовые изделия – планы эвакуации с использованием фотолюминесцентных материалов должны иметь стойкость к прямому солнечному воздействию, возможному перепаду температуры воздуха в помещениях.
2. Текстовой:
- Излагаются все возможные на объекте способы информирования людей/оповещения о возникновении ЧП – пожара, аварии, связанных с появлением открытого огня, задымления, загазованности;
- Алгоритм эвакуации из помещений этажа/секции;
- Порядок вызова пожарных подразделений, медпомощи, газовой службы;
- Включения ручным пуском систем/установок АУПТ, СОУЭ, дымоудаления, принудительного притока воздуха; обязанности, действия дежурного персонала учреждений/организаций, способы отключения электроснабжения, технологического оборудования – аппаратов/установок; машин/механизмов.
Фактически текстовая часть – это инструкция по применению плана, необходимых действиях при возникновении любого ЧП на объекте для которого и разрабатывается документ.
Смысловые значения условных изображений, знаков/символов должны быть расшифрованы в тестовой части плана эвакуации. Кроме того, не стоит забывать, что на предприятии, в организации/учреждении необходим еще и журнал учета практических тренировок по эвакуации персонала, которые согласно п. 9 ППР обязательно проводятся раз в полгода.
Как сделать план эвакуации при пожаре самому?
Сделать план эвакуации при пожаре самому на компьютере достаточно просто, если у Вас есть опыт работы с какими-либо графическими пакетами. Возможно, Вы желаете попробовать себя в роли разработчика макетов схем эвакуации. Популярными программами для создания схем являются Autodesk Autocad и MS Visio. Конечно, можно купить специализированную программу, которая так и называется «План эвакуации», но лучше пользоваться каким-либо универсальным и не слишком сложным в освоении инструментом. На фоне Автокада Визио выглядит более предпочтительным из-за своей стоимости и относительной простоты.
Рассмотрим процесс изготовления макета на примере MS Visio.
Предполагается, что Вы умеете пользоваться MS Visio той версии, которую Вы приобрели и установили на свой ПК.
Будет рассмотрен сам принцип изготовления макета, не вдаваясь в подробности работы графической программы.

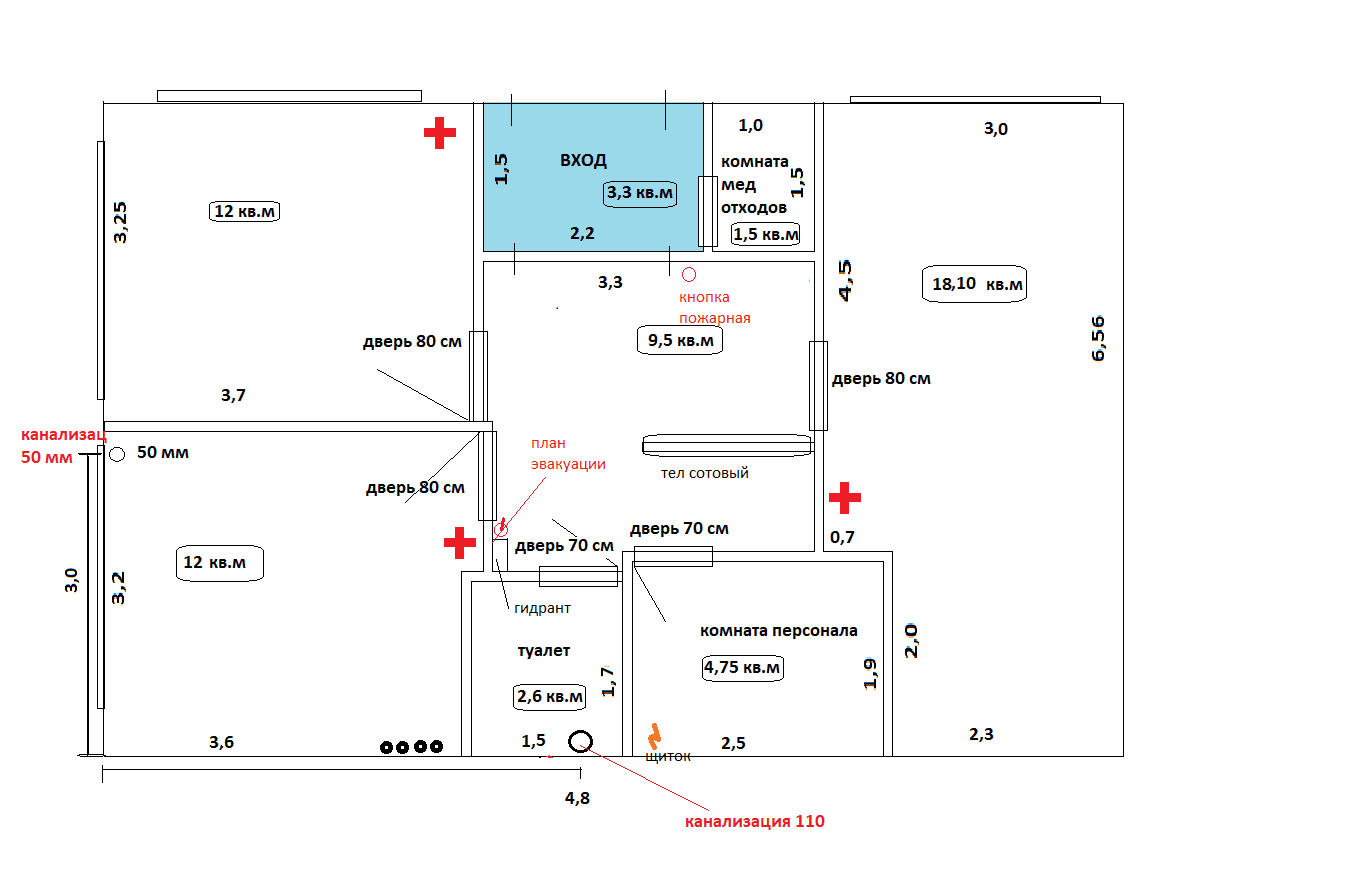

Итак, у Вас есть планировка с отметками расположения первичных средств пожаротушения, аптечкой, телефоном, электрощитком.
Самое главное нужно определить где будет располагаться план эвакуации, от этого зависит ориентация планировки на листе.
На представленном примере выход должен находится справа от смотрящего на план, поэтому план должен быть повернут на 90 гр. по часовой стрелке. Очевидно, что нам придется принять книжную ориентацию страницы и задать ей размер 600 x 400 мм, т.к. у нас не локальное помещение типа номера гостиницы, больничной палаты и т.п., для которых ГОСТом 12.2.143-2009 предусмотрен размер 300 x 400 мм. Помещаем данную планировку в Visio на подложку, масштабируем таким образом, чтобы осталось место для условных обозначений и инструкций.
На другом листе такого же размера поверх этой подложки отрисовываем стены, размещаем текст и условные обозначения.
Делаем лист со стенами подложкой и по ней на третьем листе расставляем знаки безопасности, рисуем пути эвакуации, указываем место размещения самого плана эвакуации.
Осталось отключить подложку с изначальной планировкой и макет готов!
Сохраняем макет в pdf для отправки в типографию на изготовление плана эвакуации.

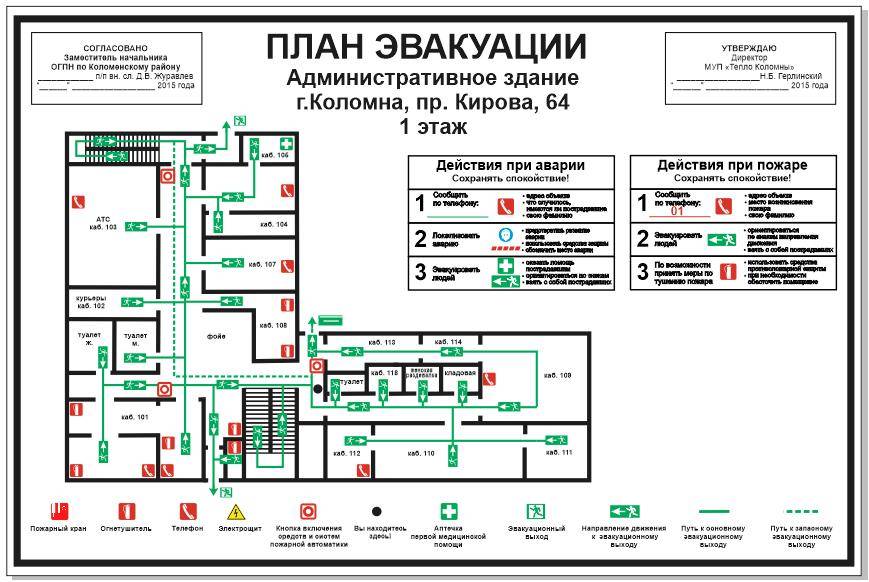

Должно получиться что-то вроде этого.
Вы можете скачать шаблон плана эвакуации для визио и использовать его для самостоятельного создания макета.
Если самостоятельное изготовление шаблона и плана кажется Вам затруднительным, Вы всегда можете сделать заказ у нас. Цены на изготовление можно посмотреть здесь.
Разработка символов для эвакуации
Одним из важных элементов плана эвакуации при пожаре являются символы, которые указывают направление движения или расположение экстренных выходов и средств пожаротушения. Выбор правильных и понятных символов является ключевым моментом при создании плана эвакуации.
1. Подбор символов
Перед началом создания плана эвакуации необходимо определиться с набором символов, которые будут использоваться. Это могут быть стандартные символы, предпочитаемые в вашей стране или регионе, либо специально спроектированные символы для вашего конкретного здания или организации.
- Для выбора подходящих символов можно обратиться к стандартным указаниям и нормативам по созданию планов эвакуации.
- Также можно обратиться к специалистам по пожарной безопасности, которые помогут определиться с символами, специфичными для вашего здания или организации.
2. Виды символов
Символы для плана эвакуации могут быть разных типов:
- Символы указания направления движения: стрелки, указатели и другие символы, которые помогут людям быстро и безошибочно найти выход.
- Символы расположения экстренных выходов: знаки с изображением дверей или треугольники с выходящими от них линиями, чтобы показать, где находятся выходы для эвакуации.
- Символы расположения средств пожаротушения: изображение огнетушителей, пожарных кранов, пожарных шлангов и других средств, чтобы указать людям на их местоположение.
3. Создание символов
Создание символов для плана эвакуации можно выполнить с помощью графических редакторов или специализированных программ. Также можно воспользоваться готовыми наборами символов, которые предлагаются в интернете или на специализированных сайтах.
При создании символов следует учесть их понятность и ясность. Избегайте излишней детализации, чтобы символы не становились запутанными и непонятными для людей.
4. Размещение символов на плане эвакуации
После того, как символы для плана эвакуации созданы, они должны быть размещены на плане здания или помещения. Они должны быть видны и понятны для всех людей, находящихся в здании.
| План здания | Размещение символов |
| Помещение 1 | Символы направления движения |
| Помещение 2 | Символы экстренных выходов |
| Помещение 3 | Символы средств пожаротушения |
Размещение символов следует осуществлять так, чтобы они были видны даже при ограниченной видимости, например, при задымленности помещения или низком освещении.
Разработка и использование правильных символов для плана эвакуации при пожаре является важным шагом для обеспечения безопасности людей в случае чрезвычайных ситуаций. Это поможет быстро и эффективно найти выход и избежать возможных опасностей.
Места расположения, размеры и количество планов эвакуации
Согласно требованиям вышеупомянутого ГОСТ, план эвакуации должен быть расположен на видном проходимом месте. Высота расположения – 1.8 метра. Традиционно размещение производится при входе в здание, на стенах, колонах и других поверхностях, с обязательным указанием на плане текущей точки нахождения человека изучающего представленную информацию и подписанную не иначе как «Вы находитесь здесь».
Что касается необходимого количества и размеров планов, то они рассчитываются в индивидуальном порядке для каждого конкретного здания. Информацию об этом можно найти в ГОСТ требовании. Обычно, для больших сооружений существует несколько типов планов различающихся по своему масштабу:
- Общий план – находится у дежурного, либо специального сотрудника отвечающего за пожарную безопасность. На нем указан полный план эвакуации, включая посекционные и поэтажные схемы с указанием аварийных выходов и всех возможных средств пожаротушения, медицинской помощи и экстренного оповещения;
- Секционный план – обычно используется, когда площадь одного этажа превышает 1000 квадратных метров, а сама секция имеет несколько дополнительных выходов. Служит для более наглядного представления процесса эвакуации для конкретной локации;
- Этажный план – изготовляется в формате A2, и содержит информацию об эвакуации с конкретного этажа здания;
- Локальный план – имеет формат A3 и служит для отдельных помещений, вроде больничных палат, комнат общежитий и т.д.
