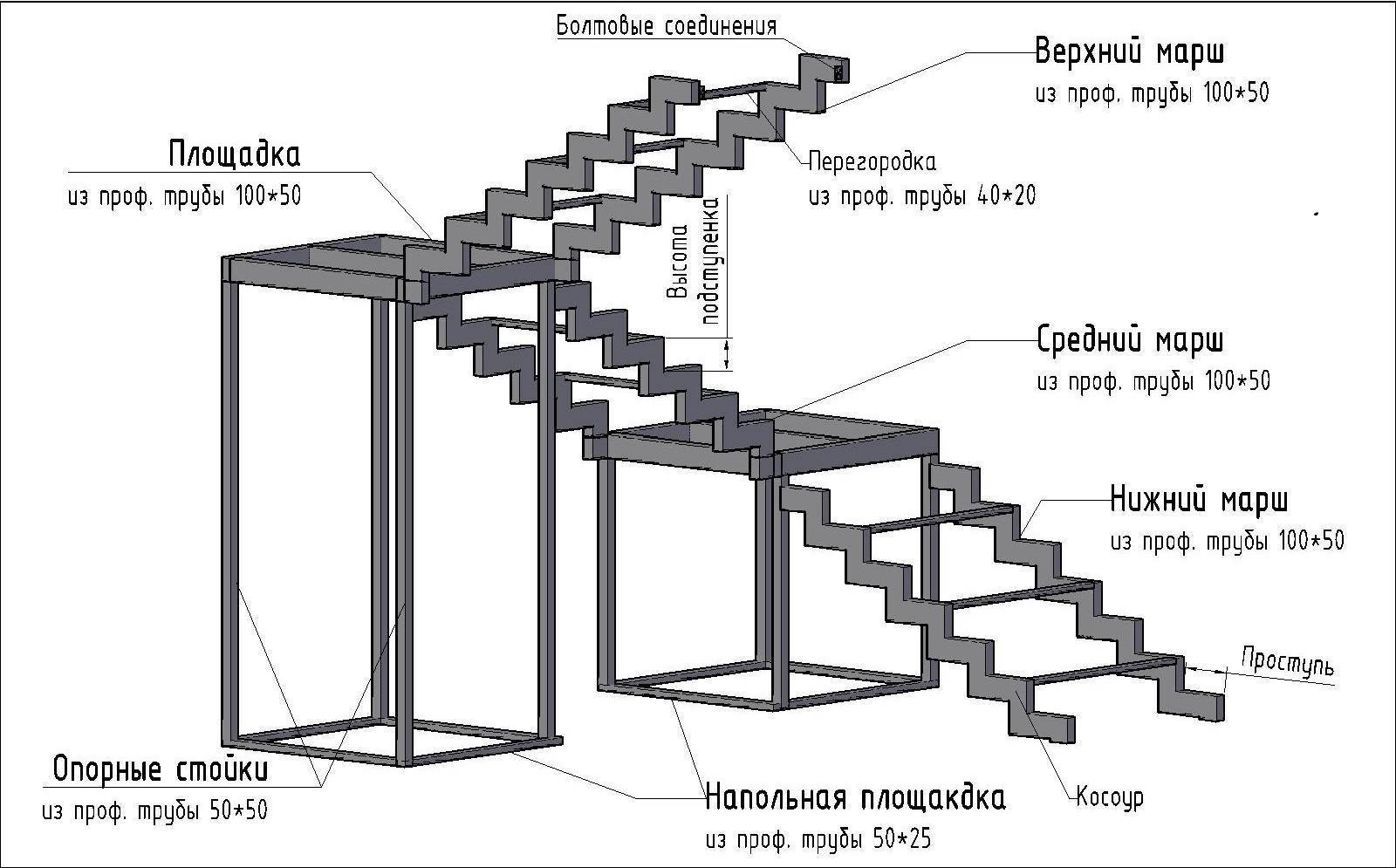

Металлические лестницы своими руками + чертежи, схемы

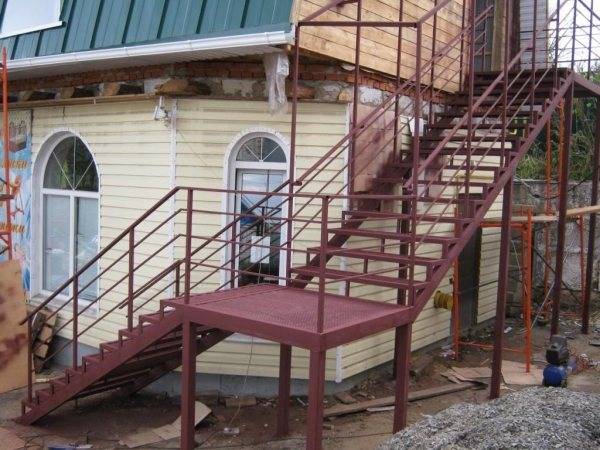

Как сделать металлическую лестницу: наружная конструкция

Металлическая конструкция для наружного применения делается достаточно просто. Нужно только иметь сварочный аппарат или другое спецоборудование, с помощью которого возможно воплотить в жизнь самые смелые решения. Металлоконструкции во многом превосходят лестницы из дерева, они надежнее, долговечнее. Ступени лестницы надо делать из арматуры с зазором.

Наружная конструкция металлической лестницы делается достаточно легко Поступи и площадки можно делать из рифленой стали. Для строительства лестничной конструкции надо применять швеллер. Его нужно устроить на ребро. Надо помнить и об ограждении. Оно может быть сделано из уголковой стали, шириной 45 мм. Соединить между собой все составные части лучше всего при помощи электродуговой сварки.

Лестница получится:

• Прочной;
• Надежной;
• Долговечной.

Если швеллер применяется в качестве косоуров, то необходимо приварить к нему кобылки, из металла, которые имеют кронштейны для крепежа ступенек.

10 вариантов ступенек для винтовой лестницы: примеры изготовления

Технология обшивки ступеней

Допустим вы сделали металлическую лестницу и теперь вам остается только ее обшить деревянными накладками. При выполнение этой работы учитывайте дополнительные крепежные детали, которые вам понадобятся.

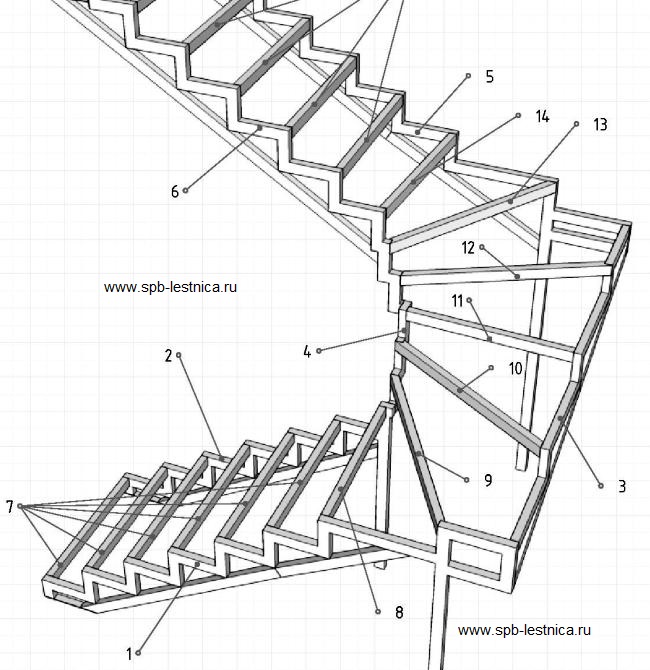

металлическая лестница с забежными ступеньками

От торца ступеней отходим 2 см и начинаем размечать отверстия под саморезы и болты с шагом в 15 см. К металлическому каркасу ступеней монтируем фанеру. Закрепляем ее при помощи монтажного клея с эффектом заполнения. Благодаря этому клею можно устранить даже проблемы и косяки при сварке. Кстати, крепить фанеру на монтажную пену, категорически нельзя, потому что она очень мягкая.

После того как вы изучили самые простые конструкции лестницы, теперь вы можете построить что-то элементарное, допустим для погреба. А затем уже постараться сделать более элегантную и эстетическую лестницу, которой будет и не стыдно похвастаться.

Выбор профиля и его возможности

№3. Требования к лестницам

Начнем с того, что все лестницы, которые вы когда-либо видели, отличаются по типу конструкции:

• маршевые лестницы – самые простые, популярные и комфортные. Маршем называют непрерывный ряд ступеней. Для максимального удобства в одном марше рекомендуется делать не более 17 ступеней, а если необходимо предусмотреть большее их количество, то лучше дополнительно обустроить межлестничную площадку. Маршевые лестницы могут быть прямыми (для самостоятельного обустройства – самое то) и поворотными. Последние позволяют сэкономить место без потери комфорта. Среди маршевых выделяют лестницы на косоурах и на тетиве. Косоуры имеют ступенчатую, пилообразную форму, находятся под ступенями. Тетива – наклоненная балка, ступени вставляются в пазы;
• лестницы на больцах крепятся к стене болтами или больцами. Внешне кажется, что ступени парят в воздухе, но на прочности конструкции это никак не сказывается, главное, что стена выдержала такую нагрузку;
• винтовые лестницы предполагают наличие опорного столба, вокруг которого по спирали располагаются ступени. По удобству он уступает другим видам лестниц, зато позволяет сэкономить массу места.

Когда говорят о производстве каркаса из металла, обычно имеют в виду маршевые лестницы. Впрочем, металлический каркас необязательно обшивать – он может оставаться на виду, но тогда его лучше делать из профиля или и вовсе листов металла (для стиля лофт, например).

Подъем и спуск по лестнице должны быть комфортными, поэтому:

• оптимальная ширина лестницы – 80-90 см (точно не менее 70 см). Если больше, то придется усиливать конструкцию, чтобы ступени не прогибались;
• оптимальный угол уклона – 30-45 градусов, критическим называют угол в 50 градусов, а все, что еще больше, — это чердачные и приставные лестницы, для постоянного использования они не предназначены;
• оптимальная высота ступени – 15 см, но на практике этого добиться бывает сложно. Лестницы с высотой ступени до 19 см также выходят достаточно комфортными;
• оптимальная ширина ступени – 30 см (не менее 27 см уж точно), но и этого в условиях ограниченной площади достичь сложно, поэтому часто идут на хитрость, увеличивая площадь каждой ступени за счет выступающей части над нижней ступенькой. Длина выступающей части не должна быть более 5 см, а свободного пространства (без нависания верхнего элемента) должно быть не менее 10 см;
• уголок и швеллеры соединяются сваркой или резьбой. Первый вариант наиболее предпочтителен, позволяет получить более прочную конструкцию. Аварийные и пожарные лестницы могут дополнительно усиливаться.

Как подсказывает практика, идеальную в плане всех параметров лестницу можно соорудить только тогда, когда места на нее отводится очень много, например, в подъезде многоквартирного дома. Во всех остальных случаях приходится искать компромиссные варианты и экспериментировать.

Расчет лестницы с забежными ступенями

Определить геометрию конструкции можно вручную или с помощью онлайн-калькулятора. В любом случае нужно найти необходимое количество нижних, поворотных и прямых ступеней, длину и высоту проема, ширину лестницы. Учитывается толщина проступи и тетивы, выступ края детали за проступенок.

Методы расчета забежных лестниц

Для определения габаритов ступеней, крутизны и радиуса закругления применяют несколько способов расчета:

• Графический упрощенный. Используется для расчета лестниц с поворотом на 90° или 180°. На чертеже, выполненном в масштабе, проводят центральную линию, которая соответствует траектории движения. Ее разбивают на одинаковые по размеру проступи согласно количеству ступеней и глубине, выдерживая ограничения по ширине узкой и широкой части.
• Метод пропорций. Применяется при расчете более плавного изгиба забежной лестницы. Часть проступей прямого марша изменяют на клиновидные. При такой раскладке перемещаться гораздо удобнее, так как нет резкого перехода на винтовой промежуток подъема.
• Датский метод. В результате построений получается проекция с отрезками, равными длинам узких сторон ступеней. Их переносят на чертеж. После пересчета из масштабных величин получают нужные натуральные размеры.

Применяют и другие методы расчета — подъема линий или развертки. Они требуют точных графических построений и знания законов геометрии.

Расчет угла подъема и величины проема

Самый распространенный вариант забежной конструкции — два прямых марша, расположенных перпендикулярно друг другу в углу помещения. Наиболее комфортный уклон определяет соотношение 1:2-1:1,75 или 30° в угловых единицах.

Примерное количество проступей находят делением высоты проема с учетом плиты или балки перекрытия на рекомендуемый вертикальный размер ступени. Например, в комнате высотой 3 м нужно будет разместить 3/0,15=20 ступенек минус одна (подъем на пол второго этажа).

Графический расчет на бумаге проводят по схеме:

1. Проводят окружность радиусом, равным ширине марша.
2. Размечают на чертеже оба марша с количеством ступеней, полученных предварительным подсчетом — делением высоты этажа на размер подступенка.
3. Из точки желаемого начала закругления прочерчивают линии, перпендикулярные маршам. Их пересечение обозначают точкой А.
4. Соединяют прямой точку А с центром окружности. Это — ось пропорций.
5. Проводят линию через середину маршей и окружности, разбивают на винтовом промежутке на отрезки равной длины, соответствующие ширине ступени. Обычно, это 3-4 участка.
6. Соединяют точку А с точками пересечения центральной линии по граням проступей. При построении контролируют ширину участка, соответствующего узкой стороне клина.
7. Если он в переводе из масштаба меньше 10 см, точку А нужно выбрать заново. Отступают еще на несколько ступеней и проводят построения.

Можно увеличить количество забежных ступеней на закругленном участке, если марш достаточно широкий. Тогда условие, при котором узкий край проступи не менее 10 см, сохранится. В результате должна получиться фигура, соответствующая заданным требованиям. Размеры проема для лестницы жестко завязаны с углом наклона. Чем круче конструкция, тем меньше должна быть величина отверстия в потолке.

Определить границы люка можно на чертеже готовой лестницы, измерив расстояние между проступью и низом перекрытия. Если высота меньше 2 м, корректируют величину проема тремя способами — отодвигают плиту или балку (что часто невозможно), увеличивают уклон прямого марша (не всегда удается добиться комфортного угла подъема) или добавляют количество забежных ступеней вплоть до винтового варианта.

Вычисление количества обычных и забежных ступеней

На чертеже выделяют контуры каждого элемента. Теперь можно определить количество прямоугольных и клиновидных проступей. Но спешить с раскройкой материала не стоит. Лучше окончательно подогнать детали на месте.

Для вычисления точного количества обычных и забежных ступеней можно дополнительно воспользоваться онлайн-калькулятором. В поле для ввода указывают высоту помещения, длину стены, вдоль которой будет располагаться лестница, число поворотных и нижних проступей, ширину марша, толщину пиломатериалов.

После получения результатов, их сравнивают с вычисленными вручную. Они должны быть примерно равными. Затем приступают к изготовлению деталей и монтажу забежной лестницы своими руками. Можно приобрести готовый вариант, подходящий по размерам и характеристикам.

Изготовление металлических лестниц: что подготовить

Для того чтобы выполнить изготовление действительно надежной лестничной конструкции, важно применять только подходящие стройматериалы. Это условие обязательно и для покупных модульных конструкций. В связи с этим сварные элементы должны хорошо свариваться, а также выдерживать достаточную нагрузку на растяжение

Именно поэтому не следует брать для работы в частном доме косоуры шпалы

В связи с этим сварные элементы должны хорошо свариваться, а также выдерживать достаточную нагрузку на растяжение. Именно поэтому не следует брать для работы в частном доме косоуры шпалы

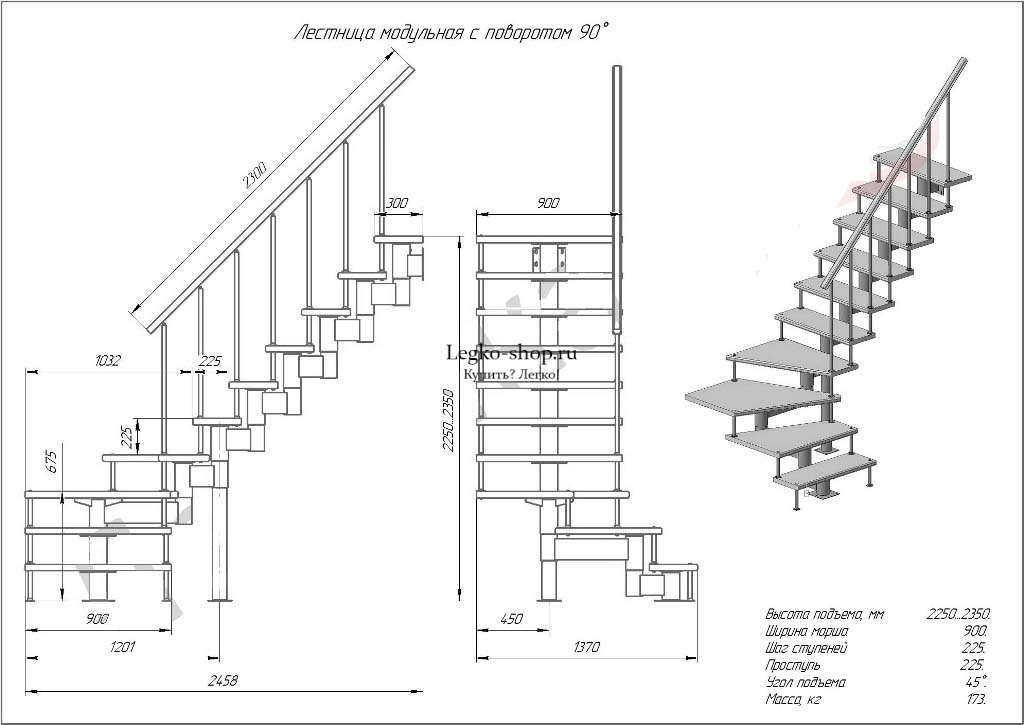

Это условие обязательно и для покупных модульных конструкций. В связи с этим сварные элементы должны хорошо свариваться, а также выдерживать достаточную нагрузку на растяжение. Именно поэтому не следует брать для работы в частном доме косоуры шпалы.

А вот успешным будет применение:

• Профиля уголка;
• Трубы;
• Швеллеры.

При изготовлении металлической лестницы понадобятся трубы и швелерры

Когда составляется схема и производятся расчеты для железных лестниц, надо обращать внимание на распределение нагрузки. Для этого необходимо провести расчет массы всех ступенек, их количества и площади. Для того чтобы определить расчетную нагрузку результат следует помножить на коэффициент, который характеризует надежность, а именно на 1,1

Для того чтобы определить расчетную нагрузку результат следует помножить на коэффициент, который характеризует надежность, а именно на 1,1.

Результат, какую нагрузку по максимуму могут оказывать передвигающиеся по ступенькам люди без ущерба для лестницы. Места, на которые оказывается большее давление, необходимо усилить болтами, даже если нет уверенности в надежности сварки. Для обустройства ступенек и перил, возможно, комбинировать металл, с древесиной. Для уличных конструкций дачи хорошо создать ступени из листов перфорированной стали или прутьев арматуры.

Требования к конструкциям

Особенности конструкции лестницы, сделанной из металла, бетона или дерева, особо не отличаются друг от друга. Следовательно, принцип проектирования и просчет всех межэтажных конструкций совершенно одинаковые, несмотря на выбранные вами материалы. Рассмотрим типовые требования, которые применяются к ним:

В загородных домах и коттеджах ширина лестницы должна максимально составлять 900 мм

Важно, чтобы уклон одного лестничного марша всегда оставался постоянным. Высота ступеней для дома должна составлять 160-180 мм

Минимальный показатель глубины ступеней составляет 270 мм. Боковые ограждения должны выдерживать нагрузку до 100 кг. Оптимальное расстояние между стойками ограждения составляет 120 мм, максимальное – 150 мм.

Металлическая лестница приставная: разновидность конструкции

Каких только вариаций приставных лестниц не было за это время. Преимущественно их делали из дерева. Деревянные доски – наиболее легкий материал для строительства приставных лестниц. Наверное, ни один дом не обходится без хотя бы маленькой деревянной приставной лестницы. Но дерево со временем портиться, а хранить такую лестницу в частном доме затруднительно. В квартире вообще ее некуда девать.

Металлические приставные лестницы могут отличаться по длине, ширине, типу материала и цене

Первыми металлическими лестницами были лестницы из стали. Изготавливались они путем сваривания между собой боковин лестницы и перекладин. И все бы хорошо, но вот только такая лестница является очень тяжелой. Переставить ее с места на место под силу только взрослому мужчине. В последнее время на смену тяжелым лестницам из стали пришли лестницы из алюминиевой профильной трубы.

Разновидности алюминиевых лестниц:

• Приставные односекционные лестницы;
• Двухсекционные раскладные лестницы;
• Трехсекционные выдвижные лестницы;
• Телескопические лестницы;
• Четырехсекционные шарнирные лестницы-трансформеры.

Благодаря легкому пустотелому металлу алюминиевые лестницы удобны в использовании. А благодаря тому, что многие из них имеют складные конструкции, они еще и легки в хранении и транспортировке. Наиболее распространенным вариантом являются приставные лестницы алюминиевые.

Нормы для лестниц

Стандарты незыблемы, они не зависит от материала, которой хозяева выбрали для строительства конструкции, так как главное для них — безопасный, удобный подъем. Поэтому рекомендуют придерживаться определенных правил. Если запланирована металлическая лестница с площадкой, то при ее проектировании надо знать оптимальные значения.

1. Минимальная ширина пролета составляет 900 мм. Такое расстояние позволит даже тучному человеку без проблем подниматься по лестнице. Однако чтобы была возможность разойтись нескольким людям, было удобно поднимать технику или мебель, лучше выбрать ширину 1000 мм, или немногим более.
2. Угол наклона марша, идеальный для лестниц в помещении, составляет 30-40°. Более крутая конструкция будет крайне неудобной для подъема, пологая оптимальна, но она отнимет слишком много пространства.
3. Рекомендованная высота подступенка — 160-180 мм. Большее значение затруднит подъем, меньшее потребует больше ступеней, а значит, пространства займет тоже больше.
4. Минимальная ширина ступени (проступи) — 270 мм, ее можно увеличить до 300. Необходимо, чтобы на ней комфортно, без проблем помещалась нога взрослого мужчины.
5. Если предполагают делать ограждение, то обычное расстояние между балясинами — 150 мм. Когда в семье есть маленькие дети, то значение лучше уменьшить до 120 мм.

Длина балясин зависит от высоты лестницы. Для небольших конструкций достаточно 900 мм, для высоких маршей уже потребуется 1100 мм. Так как сооружение из металла способно выдерживать значительный вес, а изготавливают его из максимально прочного профиля, думать о потенциальных нагрузках хозяевам не приходится. Но (для интересующихся) минимальный вес, который обязаны выдерживать лестницы, составляет 100 кг.

Типы современной отделки

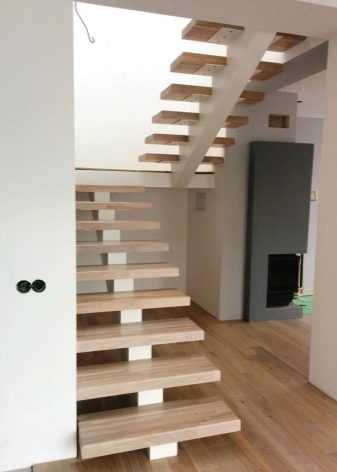

Самым эффектным дизайнерским решением можно назвать сочетание металла и дерева. Оформление натуральным деревом придает всему интерьеру респектабельный внешний вид, некое благородство.

Если отвлечься от эстетики, то металлические конструкции с деревянными элементами обладают и другими преимуществами:

• надежность;
• устойчивость к износу;
• безопасное и комфортное перемещение;
• удобный спуск и подъем.

В зависимости от дизайн-проекта и вашего бюджета можно сделать облицовку деревом только ступеней, а также ступени одновременно с подступенками.

Деревянный массив принесет в дом атмосферу уюта, природную свежесть и гармонию.

Для проведения облицовки самой большой популярностью пользуются:

• вишня;
• дуб;
• орех;
• красное дерево;
• ясень и тому подобное.

Несмотря на все преимущества, отделка деревом – удовольствие недешевое. Если планируете делать все своими руками, можно использовать бюджетный вариант – ламинат. Он не только дешевле, но и обрабатывать его проще, чем массив дерева. Качество будет несколько ниже, но это разумный компромисс.

Перед деревом у ламината даже есть преимущества:

• хорошая звукоизоляция;
• отсутствие скрипа даже через несколько лет.

Можно сделать вывод, что если хочется выполнить красивую отделку и сэкономить – ламинат прекрасный выход.

Следующий вариант – облицовка плиткой. Плитке не страшна вода, грязь и каблуки-шпильки. Но край должен быть обязательно рифленым во избежание травм. Такой способ облицовки одинаково успешно используется для уличных лестниц и конструкций, расположенных внутри загородного дома. Покрытие может быть выполнено под мрамор, гранит или натуральный камень.

Отделка гипсокартонными листами – еще один способ обшивки. Нужно соблюдать аккуратность, чтобы не повредить листы, а самые маленькие кусочки нужно прикрепить снизу лестничного марша.

Металлические лестницы широко применяются в интерьерах, выполненных в стиле лофт. В этом случае облицовка практически не требуется, все лучше оставить в естественном виде.

Этапы работы

Предварительный расчет

Менеджер ответит на все ваши вопросы, подберет оптимальную конструкцию и рассчитает примерную смету.

Замеры

Инженер-замерщик выедет к вам на объект, сделает измерения и еще раз уточнит конструкцию лестницы.

Проектные работы

Конструктор разработает проект будущей лестницы, точно рассчитает все элементы и места креплений, выполнит рабочие чертежи.

Изготовление

Детали стального основания изготовят на производстве по чертежам с вашими размерами.

Монтаж

На объекте каркас сварят или применят болтовую сборку из крупных узлов, если варить на площадке нельзя. Монтаж одного пролета займет 2-3 часа.

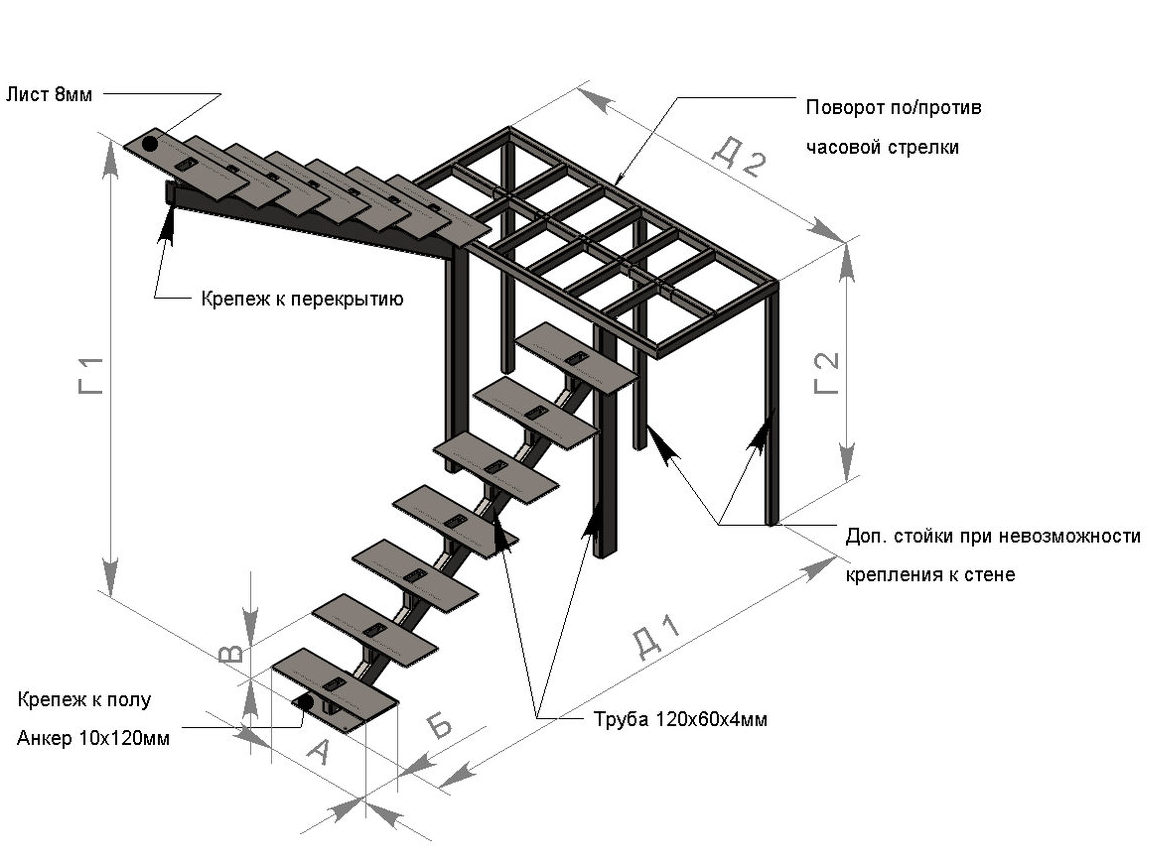

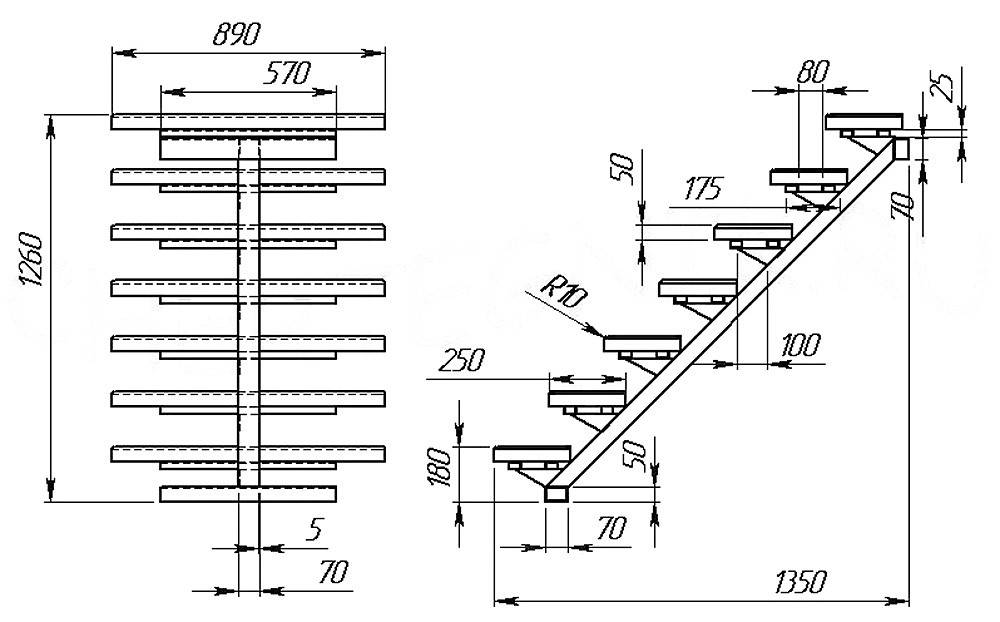

В чем преимущества чертежей будущих конструкций

Начертив схему конструкции будущей лестницы, человек облегчает свою задачу в процессе установления сходней.

Процесс установки металлической лестницы

• Сделать процесс установки быстро;
• Самостоятельные чертежи сэкономят средства;
• Включить в процесс разработки плана будущей конструкции фантазию;
• Сделать такую лестницу, о которой мечтается, а не по шаблонам компаний-производителей;
• Ощутить себя настоящим хозяином дома;
• Исключить банальные шаблоны из стен собственного дома;
• Создать идеально вписывающуюся в интерьер конструкцию.

Поэтому стоит отдать должное вопросу самостоятельного осуществления чертежных работ по планированию будущей лестницы.

Какими бывают металлические лестницы

Дизайн лестниц в доме бывает разным, но каждый из них достоин и часто выбираем хозяевами частных загородных домов. Конструкции металлических лестниц бывают:

Такие сходни помогут сохранить максимум полезного пространства в помещении. Ступени выгодно подчеркнут изысканность дизайна и добавят искру в общую картину интерьера пространства. Единственное, что может остановить – это сложность самостоятельного осуществления чертежа. Без специальных навыков человек не справиться с замерами, необходимыми для столь сложной конструкции. А также непосредственный процесс установки лестничных структур требует некоторой сноровки и умения. Зная все особенности винтовой лестницы, человек сможет реализовать идею с установкой такой конструкции сходней. После воплощения задуманного интерьер тут же заиграет новыми красками.

Этот вариант чаще всего используют для воплощения идеи по установке лестничных структур. Для такого массива легко нарисовать схему даже тем, кто никогда не сталкивался ранее с подобным заданием. Маршевые лестницы бывают прямыми, ведущими на второй этаж или с поворотами (это помогает экономить пространство). Измерить параметры, требуемые для чертежа любого из видов таких сходней, очень просто. Достаточно иметь под рукой необходимые инструменты и приспособления. Непосредственная установка конструкции также элементарна. Следует просто придерживаться пошаговых действий, о которых можно прочесть в любой тематической литературе.

Бывают структуры, ведущие на второй этаж, держащиеся на стене. Под такие конструкции не устанавливают подпорки. Основной несущей и держащей нагрузки конструкцией, является стена. Поэтому, прежде чем приступать к действиям, следует убедиться, что стены прочны и готовы выдержать столь высокую нагрузку. Если да, то можно смело оборудовать навесную металлическую лестницу. Такая лестница поможет сэкономить пространство, сделать стиль помещения изысканным.

Выбор материала

В зависимости от возможностей для изготовления крыльца используется не только чёрный, но и цветной металл. Для монтажа каркаса применяют:

• стальные трубы и уголки;
• медь дорога, но сохраняет презентабельный вид в течение всего времени эксплуатации;
• трубы из алюминия не нуждаются в дополнительной обработке;
• из профильной трубы получаются прочные конструкции;
• трубам из нержавеющей стали не требуется покраска;
• кованое железо.

Для изготовления каркаса обычно используются круглые или прямоугольные трубы. Навес делается плоским, покатым или в виде полусферы. Кровлю застилают металлическими или листами поликарбоната.

Преимущества и недостатки металлических лестниц

Использование металла для изготовления лестничных маршей широко практиковалось в строительстве промышленных объектов, коммерческих зданий и офисов. Металлические лестницы в частном домовладении появились недавно, примерно 30 лет назад. Причин, послуживших толчком для массового использования металлических конструкций, оказалось всего 2:

1. Доступность металла по всем позициям сортамента, возможность изготовления лестничных пролетов своими руками.
2. Компактность металлической лестницы, при более высокой надежности и длительном сроке службы.

Кроме того, использование современных инструментов расширило возможности, можно было делать стальные лестницы сложного дизайна. Главный аргумент – высота и размеры обновленного жилья, а также взлетевшие цены на основные строительные материалы сделали производство стальных лестничных пролетов более выгодным финансово.

Недостатки металлических лестниц

Для строительства хотя бы одного простого лестничного марша из металла требуется владение сварочным аппаратом, умение правильно размечать и конструировать несущие элементы:

1. Качество подготовки заготовок должно быть высоким. Неправильно собранная лестничная конструкция испытывает значительные термические напряжения, что может привести к появлению трещин.
2. Качество сварки должно быть высоким
3. Для сборочных работ нельзя использовать газовую сварку.

Кроме того, для сборки массивных металлических маршей потребуются помощники. Общий вес одной металлической лестницы может превышать 200 кг.

Большое значение имеет точность сборки. Поэтому все сварочные работы должны выполняться на струбцинах, а желательно еще и с использованием монтажных стапелей.

Преимущества стальных лестничных пролетов

Положительных моментов намного больше. Металл, даже если это наружные лестницы, прослужит 25-30 лет минимум, а при добросовестном уходе и обслуживании срок службы неограничен.

Металлическая лестница не горит, не деформируется и не стареет со временем. Запас прочности у старой конструкции такой же, как и у новой.

Использование металлопроката упрощает процесс сборки лестничного марша. Если делать его из строевого леса или отливать из армированного бетона, то любая ошибка в размерах или схеме делает конструкцию непригодной к использованию.

Стальные лестницы легко подгоняются по размерам и при необходимости дополняются деталями. Многие аксессуары для декорирования стальных пролетов можно купить готовыми, а значит, сделать ограждение или ступени более изысканными по дизайну.

Заключение

После сборки каркаса металлической лестницы необходимо выбрать наиболее подходящий материал для проступи. Уличные пролеты практически всегда облицовываются керамогранитными плитками или заливаются бетонной стяжкой. Для дачи чаще всего используется сетчатая облицовка, перфорированные листы или решетка из арматурных прутов. Это позволяет легко удалять грязь с обуви и сохранять чистоту на ступеньках даже в период затяжных дождей. Для домашних лестниц материалом №1 считается полированный дуб или паркетные плиты, на которые наносится специальный рельеф, чтобы сделать их не такими скользкими.
