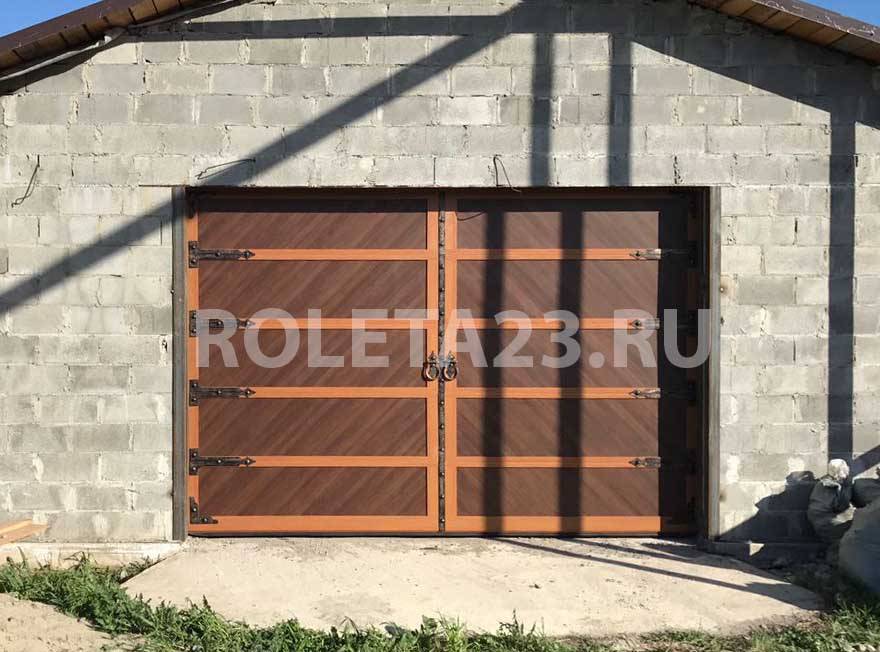

Кованые гаражные ворота под старину своими руками: Пошаговая инструкция

Установка столбов ворот

Столбы ворот должны быть утоплены в землю не менее, чем на 1/3 своей длины. Ямы под столбы необходимо выкопать, исходя из этой пропорции: иначе не будет обеспечена необходимая прочность готовой конструкции. Затем следует приготовить цементный раствор, при необходимости добавив в него гравий, щебень или камни. Установив столбы ворот в ямы, залить их цементным раствором.

После заливки необходимо выставить столбы по уровню: нужно, чтобы они стояли строго вертикально. Затем стоит еще раз проверить соответствие запланированного расстояния между столбами фактическому расстоянию. Если есть необходимость подвинуть столб на сантиметр-другой, следует ей воспользоваться: после отвердевания цементной смеси такой возможности уже не будет.

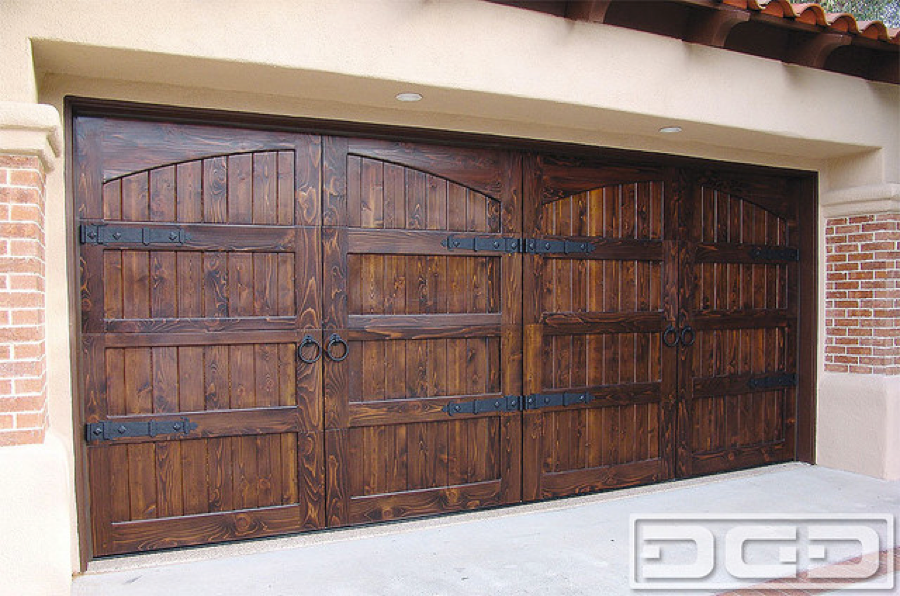

Как оформить поверхность дерева под старину

Отделка дерева под старину, в так называемом стиле ретро, набирает все большую популярность в дизайне загородных домов, особняков и, конечно же, прилегающих к ним гаражных ворот.

Для придания воротам стилистики «под старину» необходимо следовать определенному стилю и проверенным методикам:

1. Внешняя сторона ворот может быть обработана морилкой, для видимого состаривания поверхности и придания ей более темного цвета.
2. Ворота могут снабжаться массивными коваными изделиями в виде различных старинных петель, заклепок, крепежей.
3. Дополнить изделие могут дизайнерские вещицы в виде антуражных ручек для гаражных ворот и калитки.

Здесь также пригодится такой вид искусства, как резьба по дереву, или уже готовые материалы с налетом старины.

Размеры гаражных ворот и начало работ своими руками

Начать можно с чего угодно, но, чтобы получить изначальные размеры створок, нужно поставить сверху на опоры стягивающую балку и сделать металлические рамки на двери, исходя из полученных замеров. Размеры гаражных ворот могут быть любые, но лучше отталкиваться от параметров стандартного листа: 250х150. Мы взяли высоту 250 сантиметров, так получится на 1 рез и сварной шов меньше. Балку только «прихвачиваем», чтобы не упала, не завариваем.

Металлические гаражные ворота должны были быть прочными, поэтому и лист использовали 0.3 с усилениями. Но сначала надо было изготовить рамку. Здесь чертеж достаточно прост: отступаем от верхней балки 3 см, от боковой 3 и от желаемого уровня снизу тоже 3-4 сантиметра. Между двумя створками можно оставить около 1-2 см и сделать одну сторону внахлест. Получились замеры прямоугольника, которые мы выложили на земле и сварили по ним рамку с прямыми углами. При изготовлении своими руками рамки ворот можно пользоваться транспортиром или рулеткой (замер диагоналей) ­– так надежнее.

Рамки и усиления делаются из профильной трубы 40х20 мм, после крепления полуавтоматом привариваются еще петли

Гаражные ворота будут распашные, поэтому важно выставить петли предельно точно, чтобы створки не заваливались. Здесь потребуется помощь подсобного работника

ШАГ 1: выставление рамы. Выставляем рамки на кирпичи или другие вспомогательные предметы, главное – фиксация всей конструкции.

ШАГ 2: выставление зазоров. Вокруг рамки и опор вставляем предметы нужной толщины (мы использовали деревянные планки 20х10 мм и металлические квадратики таких же размеров). Зазоры в гаражных воротах должны быть везде одинаковы.

ШАГ 3: выставляем петли. Петли на одинаковой высоте привариваем к опорам, отвесом и уровнем меряем наклоны. Проводим тестирование данной конструкции.

ВАЖНО: изготовляя ворота своими руками из металла никогда не приваривайте сразу «намертво». Не полагайтесь на глазомер, даже если он ровный, чего почти никогда не бывает, все равно есть риск того, что кривыми окажутся материалы

Сначала «прихватите», потом выполните пусконаладочные работы (открыть/закрыть дверь).

ШАГ 4: выполняем регулировку. По нашему опыту все сделанные распашные ворота в гараж своими руками требовали регулировок. После прихватывания петель и рамки попробуйте синхронно и по очереди закрыть/открыть их. При наличии перекосов нужно выполнить удар или натянуть ручную лебедку в нужную сторону.

ВАЖНО: после натягивания лебедкой и корректировки опор ничего нельзя менять или отпускать, все должно быть в натяжку. Учтите, что под будущим весом створок конструкция может «уходить» немного в бока

Если у вас будут стандартные размеры гаражных ворот, которые гораздо меньше наших, усиления и стойки можно сделать меньше. Допустимые размеры усилений: 15х30, 20х20, а стойки можно вполне сделать 100х100 мм.

После корректировок по уровням можно смело заваривать рамку. Удобнее всего использовать ручную механическую лебедку с усилием 300-700 кг – этого будет достаточно. При изготовлении гаражных ворот своими руками это просто незаменимая вещь. С ее помощью можно выровнять не только легкие рамки, и углы, но и закладные стойки. Диагональ выставлять тоже намного удобнее: натягиваем стойку в нужную сторону и работаем сварочным аппаратом – вуаля!

Собираем конструкцию

Следующий этап работы – самый сложный. Это непосредственное соединение деталей между собой. Соединение производится с помощью сварки. Секрет успеха: аккуратность и еще раз аккуратность! Ни в коем случае не стоит торопиться, иначе результат нашего труда может оказаться, мягко говоря, не совсем таким, какой ожидалось увидеть.

Швы от сварки должны проходить в самых малозаметных местах. Не забываем впоследствии произвести очищение швов от шлака (если этого не сделать, в местах сварки могут образовываться трещины). Наплывы сварки отрезаются при помощи болгарки и круга по металлу.

Результат нашего труда – ажурная решетка. Монтаж ее завершается привариванием ее к каркасу ворот. Совет от специалиста: не следует приваривать решетку к каркасу, что называется, намертво.

Если вы оставите незначительные просветы, — это создаст впечатление объемности рисунка. Процедура обработки конструкции наждачной бумагой значительно упростится.

Производим навешивание ворот на столбы. Монтаж конструкции окончен.

По окончании работы, важно произвести антикоррозионную обработку ворот (остатки вещества удаляют при помощи мягкой ветоши). Завершающий этап – окрашивание ворот. Предварительно ворота обезжириваются и грунтуются

Предварительно ворота обезжириваются и грунтуются

Завершающий этап – окрашивание ворот. Предварительно ворота обезжириваются и грунтуются.

Вот, пожалуй, и все. Любуйтесь на произведение собственных рук. Этот шедевр вы создали самостоятельно!

Горизонтальная задвижка

Этот вид самодельного запорного механизма встречается наиболее часто, так как эта конструкция наиболее простая. По принципу действия она похожа на большой шпингалет. В заводском варианте такая конструкция состоит из корпуса, в котором расположен запирающий штырь, и ответной планки, в которую штырек заходит и запирает калитку. Амплитуда движения механизма ограничивается маленьким штырьком, который выполняет функцию ручки. При сборке механизма вначале бегунок вставляется в корпус, затем в отверстие, расположенное на нем сбоку, вкручивается штырек-ручка. После монтажа корпуса задвижки на створке калитки, на опорной стойке крепят ответную планку.

Вариантов исполнения такой конструкции масса. Она может быть с круглым запирающим штифтом или с плоским, сделанным из пластины. Как правило, в плоских защелках предусмотрена возможность фиксации в закрытом положении на ключ при помощи навесного замка. Для этого внешний край запирающей пластины загнут под углом 90 градусов. В этом отгибе сделано отверстие. Аналогичное ушко имеется и на крайней скобе корпуса. При закрывании ушки пластины и скобы сдвигаются, отверстия совмещаются и в них продевают скобу навесного замка.

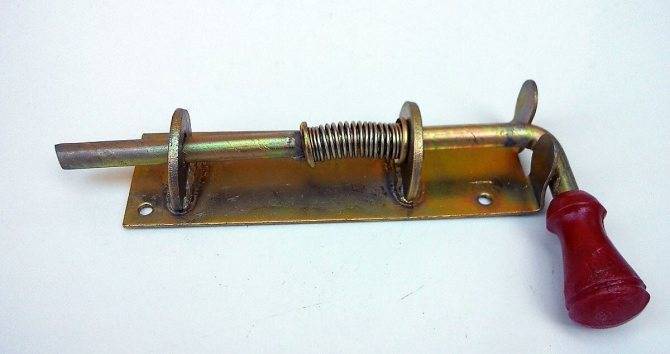

Плоская щеколда и круглая подпружиненная задвижка

Круглые засовы часто делают подпружиненными. Такие конструкции удобны тем, что нужно выполнять только закрывающие движения, а закрывается механизм сам под действием пружины. Такая пружина одевается на запирающий штифт. Для упора пружины на штифт устанавливают стопор со стороны закрывания. Упором пружины с другой стороны служит крайняя скоба корпуса, в которой ходит штифт.

Изготовление своими руками

Изучив механику такой конструкции ее легко изготовить своими руками. Самый простой вариант – это задвижка на калитку ворот своими руками из круглого прутка и трубы. Внутренний диаметр трубы должен быть таким, чтобы пруток свободно в ней двигался, но без люфта. Болтающимся штифтом будет трудно попадать в ответную часть при закрывании калитки.

Если ворота сделаны из металла, можно приступать к установке сразу. Вначале трубу прикладывают горизонтально на створке с внутренней стороны по ребру жесткости. Ее приваривают так, чтобы небольшой отрезок выступал за створку со стороны притвора. Трубу прихватывают в двух местах: на стойке со стороны притвора и у самого края.

Затем калитку закрывают, и выступающий отрезок трубы приваривают к опорной стойке.

После этого работают болгаркой. Трубу разрезают по линии притвора. На отрезке со стороны калитки обрезают внутреннюю часть трубы между двумя точечными сварками. Так получаются три соосных кольца: два на створке и одно на стойке.

Самодельная круглая задвижка

Теперь остается вставить в кольца круглый прут. Между двумя кольцами на калитке к пруту приваривают штырек, который будет выполнять функцию ручки и ограничителя хода. Затем запирающий штифт устанавливают в крайнее положение «открыто» и со стороны притвора обрезают болгаркой лишний выступающий отрезок. Точно так же подрезают излишек прута в положении «закрыто».

Вариант самодельного калиточного запора:

Для деревянных ворот такой запор изготавливается аналогичным способом, только понадобится металлическая пластина, на которой монтируется весь механизм. В этой пластине сверлятся отверстия, и через них задвижка крепится к деревянной створке и столбу.

Как сделать ворота с коваными створками

Как сделать металлические ворота своими руками

Чтобы правильно провести изготовление и установку, следует тщательно спланировать не только каждый элемент (и сделать его согласно плану), но также осуществить разметку территории, на которой будет происходить процесс

При создании ворот своими руками важно приобретать только качественные материалы, особенно это касается опорных столбов, петель и запорных механизмов, т.к. они наиболее часто подвержены поломкам. Кроме того, при установке важно учитывать особенности грунта, т.к

в зимний период почва может пучиться, что приведет к тому, что створки ворот невозможно будет открыть, если они располагаются слишком низко к земле

Кроме того, при установке важно учитывать особенности грунта, т.к. в зимний период почва может пучиться, что приведет к тому, что створки ворот невозможно будет открыть, если они располагаются слишком низко к земле

Проектирование

В первую очередь следует рассмотреть конструкцию самых простых вариантов, которые могут быть использованы для формирования ограды участка. Схему ворот нужно сделать заранее. Размер профилированных труб для несущих столбов должен быть не менее 60х60 мм, для створок — 40х40 мм.

Следует заранее произвести расчет всех необходимых элементов. Общая высота основных столбов должна включать высоту надземной и подземной части. Для устойчивости не менее 1 м основных столбов должно быть заглублено в землю.

Если надземная часть будет 2,5 м, то общая высота основных столбов будет составлять 3,5 м. Ширина 1 створки — 1 м 50 см.

Нарезку отдельных элементов можно заказать при покупке материала, после чего створки можно быстро сварить на месте сборки ворот.

Что нужно для работы список инструментов и материалов

В процессе работы потребуется ряд инструментов и материалов:

• профиль;
• трубы;
• листы металла;
• сварочный аппарат;
• саморезы;
• дрель;
• цемент;
• кирпич;
• петли;
• болгарка;
• молоток;
• бур;
• дрель;
• угломер;
• рулетка;
• строительный уровень.

Дополнительно могут понадобиться наждачная бумага, ветошь, грунтовочный состав, кисти и краска, а также средства индивидуальной защиты (перчатки, маска и очки). Если на металле имеются признаки ржавчины, его нужно будет очистить антикоррозийным средством.

Основные этапы изготовления створок для ворот

Простая конструкция створок представляет собой прямоугольник длинной 1,5 м, выполненный из профиля, к которому привариваются ребра жесткости. Сначала профиль нарезается по заданным параметрам. Конец каждого элемента срезается под углом 45 ° болгаркой. После этого сваривается каркас.

В последнюю очередь привариваются поперечные и диагональные перекладины и ребра жесткости. Места сварки следует зачистить. Каркас обрабатывают антикоррозийным средством и красят. Так же проводится сварка второй створки. Обшивать их листами следует после навешивания на петли, приваренные к столбам.

Пошаговая инструкция по сборке и установке ворот

Для установки столбов нужно с помощью ручного бура сделать углубления около 1 м. В дно ямы необходимо насыпать небольшое количество щебня. Следует приготовить цементный раствор, чтобы после монтажа основных опорных труб можно было зафиксировать их посредством заливки раствора в оставшееся пространство ям. После проведения установки опорных столбов можно приварить к ним петли. Обязательно следует прикрепить навершия.

Важно правильно наметить места расположения петель, чтобы в дальнейшем конструкция не оказалась перекошенной. При замере их положения нужно использовать спиртовой уровень. Когда основные элементы будут сделаны, столбы установлены, створки навешаны, то можно, закрепить на воротах обшивку

Зафиксировать листы можно с помощью саморезов с широкими шляпками

Когда основные элементы будут сделаны, столбы установлены, створки навешаны, то можно, закрепить на воротах обшивку. Зафиксировать листы можно с помощью саморезов с широкими шляпками.

Вариации кованой калитки с другими декоративными элементами

Вы можете выбрать различные виды кованых ворот для дачи: декоративные, откатные, сдвижные, раздвижные в стиле модерн или классическом.

Престижные и элегантные раздвижные кованые ворота – выглядят солидно и дорого. Они улучшают вид забора и производят приятное первое впечатление от частного дома. Ведь это немаловажный показатель признака достатка и стиля хозяина дома. Зачастую загородные дома многих людей соотносятся не с деревянной дачей, а с роскошными старинными особняками.

Кованые ворота в греческом стиле

Кованые ворота часто воспринимаются как декоративный элемент, так как выглядят довольно хрупкими. Но на самом деле металл после ковки приобретает дополнительную прочность. Установив вокруг своей дачи ажурную металлическую калитку с острыми наконечниками и высокий забор из дерева, вы защите ее от проникновения злоумышленников.

Красиво, когда кованые ворота сочетаются с забором и оформлением вокруг участка. Если дом белый, то лучше сделать белую калитку.

Простые кованые ворота

Ворота для стиля модерн

Для частного дома в стиле модерн ковку способны выполнить только кузнецы-профессионалы высокого класса. Ничто не повышает престиж частного дома, как автоматические распашные кованые ворота в стиле модерн. Такие ворота отлично дополнят деревянный забор, они идеально сочетаются и с профлистом и другими материалами, используемыми для сооружения забора.

Ворота из металла

Кованые заборы в стиле модерн окрашивают в различные цвета. Очень изысканно смотрятся белые ворота. Сложные ажурные элементы различных форм помогают оформить современный дизайн.

Стильные кованые ворота

Способы окрашивания кованых ворот

Кованые ворота красят после предварительной очистки и грунтования. Чтобы избавиться от остатков ржавчины, можно воспользоваться одним из способов очистки:

• С помощью пескоструйного аппарата. Если вы установили у себя кованые ворота, то окрашивать их придется один раз в год или в два. Аренда пескоструйного аппарата выливается в копеечку. Поэтому стоит подумать о его покупке.
• Жесткая щетка со стальной щетиной – старый испробованный метод очистки металлических поверхностей.
• С помощью наждачной бумаги можно отлично справиться с этой работой. Но при этом нужно использовать самую жесткую наждачку.

После процедуры очищения металлическую поверхность покрывают слоем грунтовки. После ее полного высыхания можно воспользоваться одним из методов покраски:

Округлой кистью с жесткой щетиной. Процесс долгий, трудоемкий, требующий особой аккуратности.
Аэрозольной краской из баллончиков красить проще

Следует обратить особое внимание на окрашивание кромки, чтобы не выпачкать близлежащие поверхности.
Можно покрасить ворота порошковой краской, если не использовалась сварка при монтаже.
Электростатический метод обойдется в копеечку. Но он считается самым эффективным и надежным.
Чтобы придать воротам эффект старины, используют метод патирования

При этом краску наносят короткими мазками, придавая видимость потертости.

Советы профессионалов

Владельцам, которые хотят самостоятельно построить гараж, рекомендуют учесть такие моменты:

1. Если для обшивки берется лист стали, то его оптимальная толщина составляет от 2 до 5 мм.
2. Средне допустимыми размерами дверного проема под заезд легкого, грузового автомобиля считаются 2,4*2,1 м, 5,4*2,4 м.
3. Расстояние от борта автомобиля до боковой части должно быть минимум 30 см.
4. Минимальная высота проема — 2 м.
5. Не рекомендуется использовать висячий замок с внешними петлями.
6. Регулярная смазка петель предотвращает их смещение, поломку штока, другие неисправности.
7. Упростит процесс сборки наличие чертежей ключевых деталей ворот.
8. Чтобы створки не провисали, необходимо правильно приварить поперечины, усилить каркас металлическими косынками, поставить распорки.

Преимущества использования древесины

Главными достоинствами названного материала являются:

• Доступность и умеренная цена. Купить древесную продукцию необходимого сорта и требуемых размеров можно с легкостью в строительном магазине или специализированной компании. Ценовая политика в сравнении с металлом значительно ниже.
• Простота обработки и монтажа. Без особого труда любой желающий сможет своими руками осуществить подготовку названного материала. Тогда как обработка изделий из металла потребует использование дорогостоящего оборудования: угловая шлифмашина, сварочное оборудование и пр.
• Долговечность и надежность. При плановом регулярном уходе деревянная въездная конструкция сможет прослужить продолжительное время. В сравнении с металлом деревянная поверхность не подвержена ржавчине, однако требует периодической обработки специальными составами. При повреждении одной из сторон полотна замену старых досок на новые реально провести за считанные часы.

В зависимости от вкусов и предпочтений каждого хозяина можно изготовить любой из типов ворот: откатной вид или вариант с подъемным устройством.

Наиболее простым и универсальным типом являются распашные ворота. Технология изготовления этого элемента интуитивно понятна и не требует от мастера специальных строительных навыков.

Главная задача – учитывать все тонкости и важные особенности, а также осуществлять качественные замеры и обработку древесины.

Как красить разные типы ворот

Для того, чтобы покрасить распашные ворота своими руками, их можно не снимать с петель. Кромка нижней части полотна прокрасится хорошо и будет защищена от влаги

Это важно, поскольку именно эта часть особенно подвержена гниению или коррозии в осенне-весенний период

Откатные и подъемные конструкции лучше предварительно разобрать перед покраской. Снятые створки нужно освободить от роликов и других элементов. Несущая конструкция также должна быть свободной от всех деталей.

Порядок окрашивания для любых типов ворот одинаков. Кистью, пульверизатором или валиком прокрашивают сперва самые трудные места, куда краска плохо проходит. Это сварные стыки, щели, стыковочные узлы накладных деталей, области вокруг шляпок шурупов и гвоздей, углы. Далее можно окрашивать все полотно.

Технические и эстетические требования к дверцам для забора

Выбрать калитку не так просто. Поэтому стоит подробно остановиться на способе изготовления, внешнем виде. Учитывать нужно не только тип и материал, из которого сделан забор, но и территорию у дома, фасада.

Калитка служит не только местом, через которое можно попасть на участок или покинуть его, но и защитой. Потому, несмотря на декоративность, следует подумать именно об ограждающей функции такого изделия.

Решив, какие параметры должны быть у входа, можно определиться и с материалом, и с внешним видом

По желанию, это может быть сугубо декоративный элемент, но в условиях современных реалий, всё же стоит ещё раз подумать о собственной безопасности.

Калитка должна быть в меру широкой: у людей разные габариты, да и просто втискиваться в узенькое пространство не особенно удобно

Основные дизайнерские решения и стили конструкций

Когда планируется строительство забора, воротных секций и калитки, необходимо учитывать особенности внешнего вида этой конструкции. Если участок оформлен в определенном стиле, выбор делать не придется, т. к. характеристики всех построек уже определены принадлежностью к стилевому направлению:

·         практичный лофт: главная ассоциация, которая возникает, связана с незаконченным ремонтом, все части конструкции могут быть выполнены из металла, профильных труб и прутьев, подойдет и кирпичная кладка, необтесанное дерево, оформление должно быть грубым, еще одна особенность такого стиля – отсутствие декора, окрашивание тоже не предусматривается;

·         современный модерн: приемлемыми элементами считаются алюминиевые горизонтальные профили, ажурный декор, нестандартные решения, такой стиль допускает применение извилистых линий, растительных мотивов, можно совмещать профнастил, поликарбонат, элементы ковки;

·         романтичный прованс: основной мотив – выцветшая краска, потертый металл – все, что будет подчеркивать старину конструкции, можно применять металл и дерево, кирпич, но больше подходит песчаник, известняк, если выбирается метод отделки – окрашивание, определяют подходящие оттенки, например, бирюзовый, сиреневый, бежевый;

·         неординарный хай-тек: в этом случае ворота должны быть ультрасовременными, но в то же время придерживаются минимализма, используют тщательно обработанный металл, камень, бетон.

Секционные ворота Премиум, дизайн “Кантри”

Особенности выбора

Если Вы решили приобрести распашные ворота, внимательно отнеситесь к их выбору. Правильно подобранные ворота не вызовут у Вас проблем с их эксплуатацией.

Металлические ворота имеют огромное количество достоинств

Итак, обратите внимание на следующие моменты:

Ширина ворот. Чем створки больше, тем массивнее должны быть столбы под них. Также учитывайте ширину улицы. Чем она уже, тем шире должен быть проем для въезда и, соответственно, ворота;

Совет! Выбрав широкие ворота, не забудьте установить сверху съемную металлическую стяжку, которая станет для них укреплением.

Распашные металлические ворота в стиле модерн

Распашные ворота и калитка из металла со столбами из декоративного камня

Место установки. Перед монтажом распашных ворот следует убедиться, в том, что створки не будут цепляться за землю из-за неровности поверхности. Также следует предусмотреть наличие прочих препятствий (кустов, деревьев и т.п.).

Совет! Выбирайте конструкции со стопором, так створки не будут чрезмерно откидываться.

Ворота из металла можно приобрести уже готовые или же сделать своими руками

Вид калитки. Если калитка будет открываться внутрь двора, при сильных снегопадах могут возникнуть проблемы с ее откапыванием. Чаще устанавливают открывающиеся наружу створки. Когда калитка расположена непосредственно в воротах, это помогает сэкономить место. Однако такой вариант покажется не очень удобным высоким людям, поскольку им придется наклонять голову, проходя через такую дверь. Зато можно не бояться, что встроенную калитку занесет снегом, поскольку она имеет порожек.

Великолепные кованые распашные ворота с калиткой

Распашные ворота со встроенной калиткой

Чем зашить створки

Чтобы ворота выполняли помимо декоративной еще и защитную функцию, их обшивают непрозрачным материалом. Получается, что ковка размещается на цветном фоне. Эстетические показатели изделия только улучшаются, происходящее на усадьбе не просматривается.

Поликарбонат

Выпускается сотовым и монолитным. Для обшивки чаще берется первый вид. Это полимерные листы с ячейчастой структурой, легкие, удобные в транспортировке. Материал отлично гнется и прост в монтаже.

Зашиваем створки ворот листами поликарбоната

Поликарбонат бывает в широкой палитре цветов с разной степенью прозрачности.

Даже непрозрачный поликарбонат отлично пропускает свет, поэтому вблизи можно высаживать растения. Стоит он недорого.

Тематический материал:

• Кованый забор с поликарбонатом
• Забор на даче из поликарбоната

Профлист

Профилированные листы металла – популярный материал для обшивки секций, калитки, ворот. Большой выбор цветов позволяет подобрать тот, что будет гармонировать с кровлей дома или другими элементами усадьбы. Профлист прост в монтаже, долговечен, устойчив к любым воздействиям среды.

Дерево

Но экологичный материал подвержен влиянию влаги, порче насекомыми и другим воздействиям среды, поэтому нуждается в обязательной обработке.

Пользователи часто ищут:

• Как установить деревянные ворота
• Забор из камня своими руками

Рисунки на полотне ворот

Сделать въезд на участок ярким и незабываемым поможет картинка или рисунок. Декор наносится разными по технике способами:

1. Граффити с помощью баллончиков.
2. Рисунки краской.
3. Орнаменты по трафарету.
4. Самоклеющаяся пленка с 3D-изображениями.

Кованые узоры на металлических створках

Наносить изображение можно на любой металлопрофиль. Рельеф листа придаст ему загадочность. На даче желательно потренироваться на заборе, изобразить мультяшных героев, природу, цветы. Затем самый хороший рисунок создать на воротах.

Владельцы дач, не умеющие рисовать, используют трафарет из пластика или картона.

На фото представлены металлические створки.

Узоры из металла на створках

Советы мастеру по изготовлению ворот и калитки из кованых элементов

1. При подготовке эскиза наносите на него размеры всех деталей
2. После проведения сварочных работ с особой тщательностью зачистите швы, освободите металл от окалины и ржавчины. Обезжирьте поверхность, загрунтуйте ее специальным составом для металла. Только после качественной подготовки приступайте к окраске декоративных деталей.
3. Рисунок на калитке должен в точности повторять декор въездных ворот – они должны быть выполнены в едином стиле.

Ваши ворота готовы. Вы можете не только гордиться плодами своей работы, на которую заглядываются прохожие, но и самостоятельно подсчитать экономическую выгоду сборки кованых ворот своими руками.

Подготовка к изготовлению металлической кованой конструкции

Перед тем как браться за работу, нужно понять, из чего состоят эти ворота. Эта жёсткая конструкция включает в себя:

• каркас — база, от которой зависит форма и надёжность ворот;
• крепёжные металлические элементы, необходимые для установки столбов и калитки;
• навесы, связывающие установочный профиль с дверьми;
• элементы ковки, выполненные в виде узоров и обеспечивающие жёсткость конструкции;
• замок, который запирает и открывает ворота.

Каркас конструкции состоит из полос разного размера

Чертежи с указанием размеров

Составляя чертёж кованых металлических ворот, надо помнить о том, что конструкция должна быть одновременно прочной и оригинальной

Поэтому в схематическом изображении важно отобразить, какой будет геометрия створок. Ограничений здесь не существует: форма ворот может быть как стандартной квадратной, так и необычной, отличающейся ломаными верхними линиями

Ворота нетрадиционного вида украшены различными гнутыми элементами и пиками

Не менее важный момент подготовки к строительству — выбор высоты и ширины конструкции. Большое значение придаётся расположению рёбер жесткости, расстоянию между коваными деталями и подбору фурнитуры.

Хороший вариант ворот – «глухая» конструкция, сделанная из листов железа, на поверхности которых прикреплены узоры. Такие ворота не позволят прохожим заглядывать во двор и выглядят нисколько не хуже решётчатой конструкции.

Кованые элементы придают простой металлической конструкции «изюминку»

Разновидности запорных механизмов

Защитные конструкции для входной группы участка бывают заводскими или изготовленными своими руками. Их можно использовать по отдельности, а также совместно, в целях повышения защитных качеств ограждающей конструкции.

По расположению различают засовы для ворот:

• вертикальные. Они представляют собой металлические прутья/пластины, проходящие в специальные фиксаторы-проушины, приваренные по краю полотна ворот или калитки. Нижнее окончание стержня входит в трубу или паз, углубленные в земле и закрепленные бетонной заливкой. Такой запор простой, надежный, он применяется преимущественно в распашных конструкциях;
• горизонтальные. Принцип строения данного механизма схож с вертикальным, только располагается он параллельно земле. Такая щеколда на калитку состоит из стержня, ушек-держателей и фиксатора, установленного на соседнем полотне/столбе.

Конструкционно запорные механизмы для ворот бывают:

• накладными. Это засовы сдвижного типа, предназначенные для установки изнутри входной конструкции участка. Подобная накладная задвижка на ворота может быть плоской или объемной (в виде штыря);
• винтовыми. Данные затворы устанавливают с наружной части входной группы участка. Они включают стержень с нарезанной винтовой резьбой и ключевую основу с выемкой и шпилем. Подобную конструкцию легко изготовить собственноручно, но она имеет ряд недостатков. Для ее установки потребуется наличие свободного места в проеме калитки, изделие легко взломать при помощи подбора схожего ключа;
• ригельными. Это более сложные механизмы, состоящие из ключа с выемками и соответствующего ему основания. Изготовление такого изделия под силу только опытному мастеру, но возможность подделки ключа существует;
• пазовыми. Данные запоры на ворота имеют несложное строение, но обеспечивают надежную защиту от взлома. При вставке ключа в щель замка начинает двигаться шестерня, открывающая/закрывающая калитку;

• пружинными. Это простой механизм, состоящий из компактного основания, в проушины которого вставлен Г-образный штырь. Поворотом его ручки оттягивается пружина, которая открывает полотно. Данный замок можно применить в качестве дополнительной защелки для калитки, поскольку он не обладает высокой надежностью;
• врезными. Они сделаны наподобие стандартного дверного замка. Для установки данного запорного механизма необходимо проделать отверстие внутри полотна калитки;
• кодовыми. Данные системы работают путем нажатия комбинации цифр. Работают они по принципу домофона. Однако код просто разгадать, поэтому рекомендуется покупать замок с дополнительным запором, открываемым ключом.

Существуют более современные защитные системы, работающие от электричества.

Важная информация: достоинства таких запоров — высокие защитные качества, устойчивость к взломам, удобство в применении, недостатки — необходимость подключения к электричеству, вероятность возникновения сбоев при неблагоприятных погодных условиях (морозах, высокой влажности).

Инструменты

Чтобы сделать такие ворота, придётся на время представить себя кузнецом, работа которого требует наличия таких инструментов, как:

• горн;

  Приспособление понадобится для нагрева деталей

• наковальня;
• большие и маленькие тиски;
• прошивни для проделывания отверстий;
• аппарат сварки металлических изделий;
• шлифовальная машинка;
• клещи (держатели раскалённых предметов);
• станок, скручивающий и сгибающий металлические изделия;
• несколько струбцин;
• молотки разного размера.

Помимо этих инструментов, понадобится источник открытого огня, который позволит нагреть металл до высокой температуры, дрель с насадкой, угольник и кельма.

Критерии отбора древесины

1. Сосновый пиломатериал является наиболее распространенным и доступным видом древесины. Мягкотелый материал, с одной стороны, легок в обработке, с другой предусматривает использование изделий толщиной не меньше, чем 50 миллиметров для каркаса и 25 миллиметров для облицовочных заготовок. Подобная древесина должна обладать достаточной плотностью, специфическим смолистым ароматом и рыжими прожилками.
2. Еловый пиломатериал отличается светлым цветом и характеризуется однородной и плотной структурой, с легкостью удерживающей крепежи и стыки. Такая порода древесины не поддается усыханию.
3. Лиственница, относящаяся к хвойным породам деревьев, имеет более красивую структуру древесины, что обуславливает ее популярность; при этом отличается ценовой доступностью.
4. Лиственные породы деревьев – ольха, береза, клен – не столь массивны, легки в обработке и не подвержены усыханию. Единственный негативный момент – это недолговечность материала в связи с его низкой устойчивостью к погодным условиям.
5. Дуб является благородной и фактурной древесной породой деревьев, наиболее подходящей для строительства гаражных ворот в силу своей долговечности, красоты и прочности.

Советы мастеру по изготовлению ворот и калитки из кованых элементов

1. При подготовке эскиза наносите на него размеры всех деталей
2. После проведения сварочных работ с особой тщательностью зачистите швы, освободите металл от окалины и ржавчины. Обезжирьте поверхность, загрунтуйте ее специальным составом для металла. Только после качественной подготовки приступайте к окраске декоративных деталей.
3. Рисунок на калитке должен в точности повторять декор въездных ворот – они должны быть выполнены в едином стиле.

Ваши ворота готовы. Вы можете не только гордиться плодами своей работы, на которую заглядываются прохожие, но и самостоятельно подсчитать экономическую выгоду сборки кованых ворот своими руками.
