Картофелесажалка для мотоблоков своими руками

Как сделать картофелесажалку к мотоблоку своими руками

Соорудить устройство для мотоблока можно самостоятельно. Рассмотрим подробнее, что для этого потребуется, а также составим технологическую карту.

Необходимые материалы и инструменты

Для монтажа понадобится:

• швеллер или уголок для сварной рамы;
• металлические колеса-зацепы (лучше приобрести готовые);
• ось для крепления на ней зацепов;
• набор подшипников;
• стальные листы для сварного бункера (толщина стали – от 1,5 до 2 мм);
• звездочки (19-21 зубьев);
• цепь от газораспределительного механизма ДВС;
• стальная проволока (3-4 мм).

Из инструментов потребуются:

• болгарка;
• сварочный аппарат (достаточно полуавтоматического);
• дрель (помощнее);
• компрессор и краскопульт.

Для большей конкретики пусть модель предполагаемой картофелесажалки будет иметь следующие размеры:

• рама – 600×300 мм;
• диаметр зацепов – 300-310 мм;
• колея (расстояние между центрами зацепов) – 600 мм;
• длина цепи семяпровода – 750 мм;
• расстояние между осями удерживающих цепь семяпровода звездочек – 550 мм;
• бункер – 350×400×400 мм;
• четыре стандартных подшипника 205-го размера.

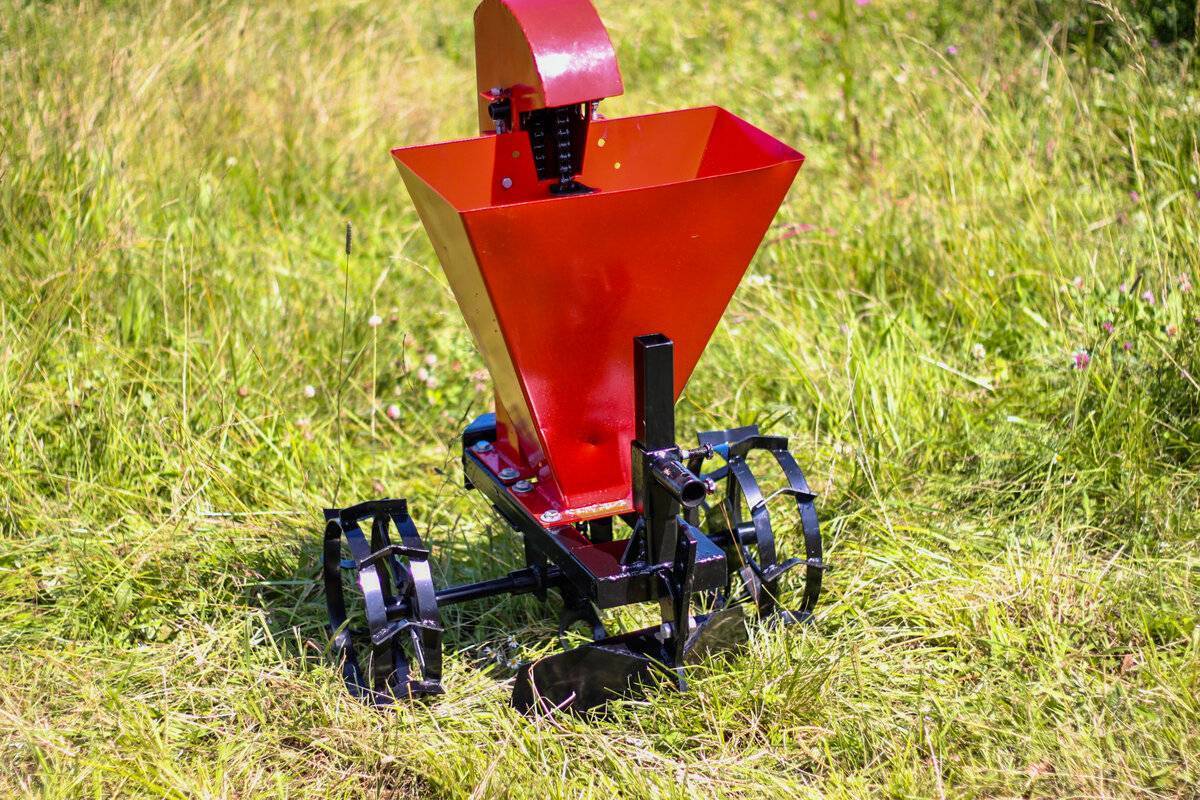

Общее схематическое устройство картофелесажалок смотрите на фото.

Процесс сборки картофелесажалки: пошаговая инструкция

По центру осевой стойки между ведущими колесами на указанном расстоянии друг от друга приваривают крепления со звездочками. Затем на ось опорных колес запрессовывают подшипники и звездочку. Из уголка сваривают раму и приваривают к центральной стойке мотоблока с тем расчетом, что к раме будет прикреплена ось с зацепами (при этом мотоблок, опирающийся на свои ведущие колеса и зацепы, должен стоять ровно). Далее ось с зацепами крепят к раме в подшипниках.

На трубу диаметром 50 мм навивают проволоку. Затем получившуюся спираль разрезают на целые витки и аккуратно приваривают их к цепи на расстоянии примерно 10 см друг от друга. Это будут ухваты для клубней. Чтобы мелкие клубни не проваливались сквозь кольца, из отрезков проволоки им делают поперечные донца.

Цепь будет зачерпывать клубни из бункера, поднимать и перенаправлять в семяпровод – вертикальную трубу, которая жестко крепится к раме картофелесажалки. Диаметр семяпровода должен быть на 10-15 мм больше, чем диаметр захватывающих колец цепи. Чтобы при переваливании через верхнюю звездочку картофельные клубни попадали точно в семяпровод, а не мимо, с обоих боков приваривают щеки-ограничители из тонкой листовой стали. Цепь размыкают, пропускают через семяпровод, надевают на звездочки и замыкают снова.

Рядом с нижней звездочкой к раме приваривают отрезок такой же трубы, из которой сделан семяпровод. Через него цепь с ухватами будет возвращаться в бункер. Его верхнюю часть приваривают к днищу бункера. Длина трубного отрезка не должна быть меньше полутора расстояний между ухватами на цепи (чтобы клубни не выпадали из отверстия в днище, а удерживались следующим снизу ухватом).

Цепь натягивают, удаляя лишние звенья. После укрепления всех деталей узел можно покрасить с помощью краскопульта.

Далее к раме приваривают сошники, в задачу которых входит укрытие клубней почвой. Центральная ось пары сошников должна крепиться непосредственно под центром трубы, из которой выходит цепь с чашечками (семяпроводом). Картофелесажалка готова.

Обзор популярных картофелесажалок

Все картофелесажалки имеют простую конструкцию и легки в обслуживании. Есть модели, рекомендованные для работы с заданными марками мотоблоков.

Для мотоблока Нева

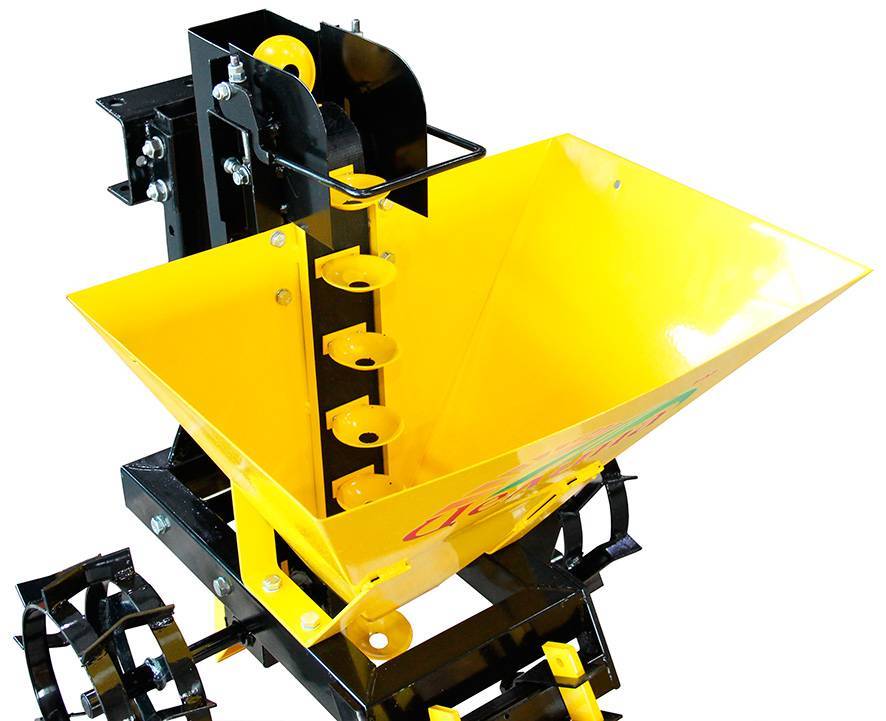

Мотоблок Нева — малогабаритная техника, и для нее разработаны специальные модели навесного оборудования. Универсальная картофелесажалка оснащена сцепкой, полностью соответствующей элементу мотоблока. Характеристики:

• вес — 25 кг;
• ширина формируемого междурядья — 60-70 см;
• производительность — 0,2 га/ч;
• средняя цена — 10 тыс. руб.

На видео показан процесс высадки картофеля при помощи мотоблока Нева МБ-23 и оригинальной картофелесажалки.

Регулировка осуществляется с помощью изменения натяжения ленты. Возможно одновременное внесение удобрений.

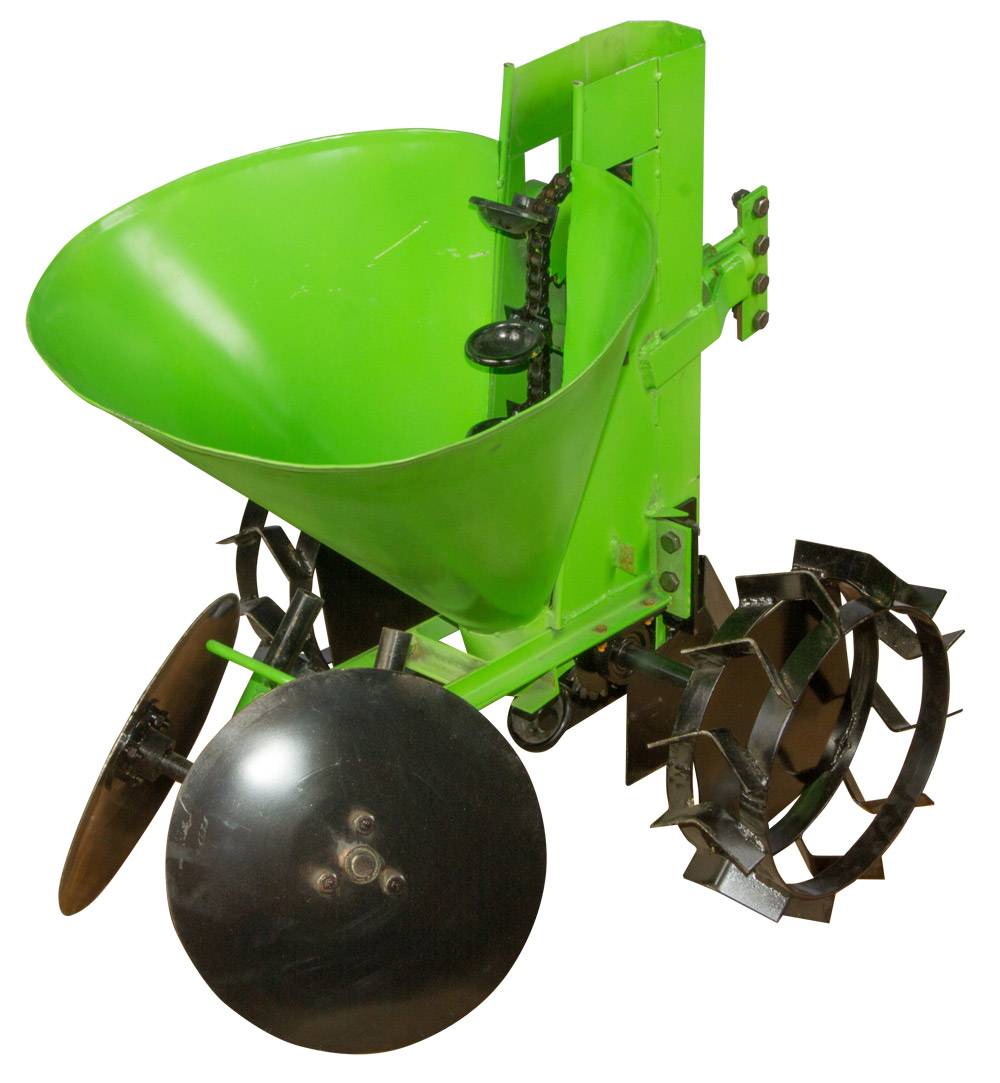

Картофелесажалка автоматическая

Автоматические картофелесажалки бывают однорядными и двухрядными. Одновременно выполняют посадку и окучивание, формируют высокие гребни. Предназначены для работы с крупногабаритной и мощной мототехникой. Дорогостоящие модели имеют функцию гидравлического управления бункером, оснащены телескопической штангой и маркером. Бороздоделатели могут быть плавающими или жестко закрепленными. Присутствует регулятор заглубления рыхлителей.

Под мини-трактор

Для мини-тракторов более востребованы модели двухрядных и четырехрядных картофелесажалок. Фермеры отмечают высокое качество модели «ASK-2 с окучником» от компании TEHNOS. Оборудование обеспечивает одновременную посадку и окучивание двух рядов посевного материала. Отличается формированием высоких и широких гребней. Имеются функции регулирования расстояния между рядами и клубнями.

Технические характеристики:

• размеры картофелесажалки — 1800х1500х1400 мм;
• расстояние между рядами (см) — 62,5; 66; 68; 70; 75;
• расстояние между клубнями (см) — 18-52;
• вес 320 кг.

Процесс изготовления сажалки

Самодельная сажалка по большому счету являет собой тележку на колесиках, соединенную с мототехникой. Это только с первого взгляда конструкция агрегата для высадки картошки смотрится незамысловатый, но в ней присутствуют определенные нюансы. Сажалка для мотоблоков водворяется на раму из отрезков 8-миллиметрового швеллера с двумя располагающимися анфиладно лонжеронами, сопряженными тремя поперечинами. В передней области шасси располагается арка, имеющая вилку крепления к центральной тяге. По краям рамы предусмотрены стойки заделывающих дисков и пластинчатые опоры устройства подачи семенного материала.

Колесная база включает в себя 2 колеса с грунтозацепами. Между колес располагается диск из древесины толщиной 60 миллиметров с 4 пропорционально размещенными полукруглыми проходами, габариты которых должны давать возможность захватывать даже крупные клубни. Кроме того, взамен колес с проточками, для высадки картошки может употребляться конструкция из шестерен, цепи и размещенных на ней желобов для клубней.

Существует еще один значимый компонент конструкции – это бункер, который устраивается над колесами. Для создания загрузочного бункера понадобится 3-миллиметровый лист железа. Неширокую горловину и днище емкости для предотвращения повреждения корнеплодов необходимо застелить резиной.

Колесо с пазами должно быть укрыто специализированным щитом, который предупредит самостоятельное выпадание картошки до необходимого момента его попадания в грунт.

Колесо с пазами должно быть укрыто специализированным щитом, который предупредит самостоятельное выпадание картошки до необходимого момента его попадания в грунт.

Сидение для сеяльщика и ось

К лонжеронам фиксируем подставку под ноги из 5-миллиметрового железного листа. Подножка по высоте должна изготавливаться с учетом роста сеяльщика и таким образом, чтобы использование сажалки картофеля не вызывало трудностей.

Сиденье делают из железного уголка 45x45x4 миллиметра. На остов фиксируются дощечки, которые покрываются поролоном и обтягиваются заменителем кожи либо прочной материей. Для максимального комфорта можно пустить в дело старое автокресло, приобретенное на разборке машин. Следует отметить, конечно, что в основной массе сажалки картофеля изготавливаются без сиденья. Но все зависит от площади посадок, качества грунта и скорости движения агрегата. Бежать по влажной или рыхлой земле за быстро двигающейся сажалкой не каждый спортсмен выдержит.

Под шасси зафиксирована колесная ось и держатель для фиксации рыхлителей. Для оси применяется стальная толстостенная труба, с обоих концов которой располагаются шипы. Они точатся на токарном оборудовании и фиксируются посредством стальных штифтов.

Колеса

Колеса для кустарной сажалки должны быть оснащены специализированными грунтозацепами. Рекомендуется брать любые колеса от сельхозтехники. Лишь бы они подходили по размеру.

На ступицах, удерживающих колеса, должны стоять по 2 подшипника, защищенных от грязи и пыли набивками из кошмы. Монтаж оси к шасси производится при помощи двух стальных пластинок и четырех болтов либо уголков на сварке.

Рыхлители

Для держателя рыхлителей используется железная штанга, по концам которой смонтированы обоймы, удерживающие стойки лап. Штанга изготавливается из железного уголка размером 50x50x5 миллиметров, но желательно для надежности применять профильную трубу с квадратным сечением. Обоймы делаются из железных 5-миллиметровых пластинок.

Сеятель

Для изготовления сеятеля, потребуется металлическая либо чугунная труба 10-сантиметрового диаметра и толщиной стенки минимум 3 миллиметра. Снизу к трубе варится бороздодел, который выполняется из 6-миллиметрового листа железа. Для регулировки глубины вхождения в почву бороздодела достаточно отпустить стремянки и посредством вертикальных смещений семяпровода по длине рамных опор произвести настройки его положения. После регулировки глубины бороздоделов крепеж стремянок непременно должен быть надежно затянут, иначе семяпровод, по вине больших нагрузок грунта на бороздоделы, имеют все шансы в процессе работы развернуться.

В роли заделывающих дисков можно задействовать диски от сеялки модели СО-4,2 с установкой по двух подшипников взамен одного. Для этого на каждом диске требуется расточить ступицу до конкретного размера. Подшипники надо устанавливать закрытой стороной наружу, чтобы не допустить проникновения пыли и грязи внутрь.

Сажалка готова.

Как сконструировать картофелесажалку для мотоблока

Перед тем, как изготовить картофелесажалку для мотоблока своими руками, необходимо рассчитать все размеры, составив чертеж.

Основой любого агрегата является рама, на которой закрепляются все узлы. Сваривают ее из кусков швеллера в виде двух продольных лонжеронов и трех поперечных полос из стали.

Впереди лонжеронов приваривается арка, имеющая вилку крепления с центральной тягой, так же привариваются два крепежных пальца нижней тяги.

После этого по бокам рамы укрепляются пластинчатые опоры семяпроводов и стойки заделывающих дисков.

Далее рама усиливается двумя полосами стали, установленными наклонно враскос, которые располагаются от средней поперечной полосы к арке.

Последняя укрепляется двумя накладками в виде трапеции и косынками 4-х миллиметрового листа из стали, имеющими вид прямоугольного треугольника.

К кронштейну в виде пластины прикреплен бункер для картофеля, который завинчивается при помощи двух болтов. Сам он закреплен на двух установленных враскос стальных полосах.

Как собрать бункер

Чтобы сделать бункер для картофеля, нужно взять фанеру толщиной 1,2 см, вырезать по размеру детали, проолифить, затем скрепить при помощи стальных уголков.

После этого нужно покрыть уже готовый бункер водостойкой краской и установить внутрь резиновую прокладку, чтобы картофель для посадки не был поврежден.

Далее на раму будущей конструкции при помощи болтов крепится держатель рыхлителей и колесная ось, которая имеет определенную сборную конструкцию.

За основу оси берется стальная или чугунная труба, имеющая толстые стенки.

В концы трубы вставляются шипы или цапфы, которые должны быть выточены на токарном станке.

Затем в трубе просверливаются специальные отверстия, через которые после сборки вставляются штифты, удерживающие шипы.

Когда проведена полная сборка, штифты обязательно должны быть заварены. Колесная ось крепится двумя стальными прижимами при помощи четырех М 16 болтов.

Колеса, держатели рыхлителей и сеятели

Для того чтобы изготовить колеса картофелесажалки, понадобится несколько стальных листов. С ними придется немного повозиться, но это оправдает себя при посадке, так как они изготавливаются в виде широких цилиндров, не способных сильно уплотнять почву.

На колеса привариваются ступицы, на которые насаживаются по два подшипника. Затем подшипники насаживаются на шипы, а чтобы они не подвергались загрязнению, используются войлочные прокладки и специальные крышки.

При желании можно не возиться с самодельным изготовлением колес для картофелесажалки, а использовать резину от сельскохозяйственных агрегатов и машин.

Чтобы сделать держатель рыхлителей, сваривают штангу в виде квадрата из 2-х уголков размером 500х500х50 мм.

Можно сделать и обычный сварной квадрат, но он будет подвержен скручиванию во время работы.

На концы штанги привариваются обоймы из кусков листа стали 0,6 см, внутри которых установлены стойки культиваторных лап. Причем размер обойм, при их изготовлении, должен быть подобран так, чтобы зазор между обоймой и вставленной стойкой культиваторной лапы не превышал 1 миллиметра.

Для того чтобы собрать сеятели для картофелесажалки, потребуется стальная или чугунная труба диаметром 10 см, с толщиной стенки не менее 0,3 см. Такая толщина стенки берется потому, что она не должна сгибаться под напором земли.

К трубе снизу приваривается бороздорез, который изготавливается из листа стали с толщиной 0,6 см.

Чтобы регулировать, на какую глубину должен бороздорез входить в землю, достаточно ослабить стремянки и при помощи вертикальных перемещений семяпровода вдоль рамных опор отрегулировать его положение.

После того, как глубина бороздорезов отрегулирована, крепление стремянок обязательно должно быть накрепко затянуто, так как в противном случае семяпроводы, из-за значительных нагрузок почвы на бороздорезы, могут при работе развернуться.

Небольшая переделка потребуется для заделывающих дисков, которые сняты с сеялки СО-4,2, потому что на них присутствует всего один 203 подшипник. На каждом диске необходимо проточить ступицу до определенного размера.

После этого она запрессовывается в корпус, который после расточки уже имеет размер двух 160503 подшипников.

У новых подшипников одна сторона закрыта, а с другой стороны тот же посадочный размер, что и у снятых подшипников. В результате получается соединение, в которое не могут попасть ни пыль, ни грязь.

Как сделать картофелесажалку?

Рассматривая вариант изготовления такого устройства самостоятельно нужно вначале продумать все узлы, входящие в ее конструкцию, для этого необходимо выполнить чертеж, указав на нем все основные и вспомогательные размеры.

Рама

Она представляет собой сварную конструкцию, выполненную из двух длинных лонжеронов, для которых могут использоваться несколько кусков швеллера. Между ними привариваются три стальные перемычки. На одном конце лонжеронов приваривается арка – будет передняя часть приспособления. На арке располагается вилка с центральной тягой. К раме приваривается два крепежных пальца, они необходимы для нижней тяги.

Рама самодельной картофелесажалки для мотоблока

С двух внешних сторон рамы приварены стойки для устройства подачи посевного материала, они выполнены из пластин. Рядом с ними имеются опоры для заделывающих дисков. Для усиления рамы, и придания ей жесткости к ней привариваются накрест две планки, они располагаются ближе к арке, которая также усиливается накладками, выполненными из стали толщиной 4 мм. Из листа, указанной толщины вырезаются прямоугольные треугольники.

Возможно вам также будет интересно узнать о том, можно ли сажать помидоры после картофеля.

Бункер

На расположенных «внахлест» пластинах, укрепляющих раму, установлен бункер, он крепиться к ним болтами.

Бункер можно выполнить из листа фанеры, только он должен быть в толщину не менее 1,2 см. На листе следует разметить отдельные детали, вырезать их ножовкой или электролобзиком, а затем закрепить между собой прибегнув к стальным уголкам.

Бункер

Детали бункера вначале смазывают олифой, а на готовую емкость для картошки наносится водостойкая краска, после ее высыхания внутрь бункера укладывают резиновую прокладку, которая убережет посадочный материал от повреждений.

Рыхлитель и колеса и их ось

На раму при помощи болтов устанавливаются держатели для рыхлителей. Они выполнены сварными в виде штанги, имеющей квадратную форму. Для их изготовления применяются уголки с размерами 500×500×50 мм. Если сэкономить и для этих целей использовать квадрат, то в процессе работы есть вероятность деформировать его.

К полученной из уголков штанге крепятся обоймы, в которые затем монтируются стойки посадочного устройства. Соединения этих деталей должно происходить с соблюдением высокой точности, допустимый зазор между ними не может быть больше 1 мм.

Рыхлитель самодельный

Колеса картофелесажалки крепятся на ось, для нее выбирается чугунная или стальная труба, с толстыми стенками. В два конца труб вставляются цапфы, их нельзя выточить вручную, обязательно потребуется токарный станок. В выбранной для оси трубе просверливаются отверстия, в которые вставляются штифты для удержания шипов. После выполнения полной сборки они завариваются. Ось крепится к раме болтами и двумя стальными прижимами. Также будет интересно узнать о том, какие овощи можно сажать после картофеля.

Ступицы от колес имеют два шарикоподшипника, которые надеты на шипы осей, такое положение убережет их внутренности от грязи и пыли, чтобы предотвратить попадание в них корней и листвы растений целесообразно изготовить для них манжеты или сальники.

Сеялки

Для их изготовления понадобиться чугунная или стальная труба с толщиной стенки не менее 0,3 см, а в диаметре 10 см. От толщины ее стенки будет зависеть надежность работы картофелесажалки, ведь если взять ее меньшей толщины и большего диаметра, то она под напором земли может прогнуться.

Сеялка

В нижней части трубы приваривается бороздорез. Он изготавливается из стального листа толщиной не менее 0,6 см. Для регулировки заглубления сошника, проделывающего борозды необходимо ослабить стремянки и регулируя их вертикальное перемещение вдоль опор рамы, выставить его на нужную глубину.

Если в хозяйстве раньше применялась сеялка СО-4,2, то от нее можно взять диски для выполнения борозд, только их требуется слегка изменить. В стандартной комплектации таких дисков предусмотрен один подшипник, чтобы установить на его место два аналога требуется расточить ступицу до нужных размеров. У подшипников, предназначенных для картофелесажалки, одна сторона закрыта, а вторая имеет диаметр равный ранее встроенному. При таком соединении внутренняя часть подшипников защищена от мусора и пыли.

А вот как применяется зола как удобрение для картофеля, и как осуществляется процедура, указано здесь.

На видео – самодельная картофелесажалка для мотоблока своими руками:

Отличительные особенности

Бункер

Чем больше навесное оборудование и мощнее мотоблок, тем объемнее бункер на нем устанавливается. И это довольно удобно, поскольку, чем больше объем загрузочного бункера, тем реже придется прерываться на дозаправку посадочным материалом. Однако, если площадь участка небольшая, то бака на 30 л будет вполне достаточно.

Адаптивность с мотоблоками

Адаптированность навесного оборудования с большим количеством различных моделей мотоблоков значительно повышает ее стоимость. Однако на сегодняшний день производятся различные адаптеры, позволяющие совмещать понравившуюся модель картофелесажалки с любой моделью мотоблока или культиватора.

Габариты

Стоит принять во внимание, что, чем габаритнее агрегат, тем больше у нее вес. Это может доставить определенные проблемы при транспортировке устройства к месту непосредственной работы. Малогабаритные модели, наоборот, можно легко доставить даже на легковом автомобиле

Конечно, в том случае, если у вас собственный дом с большим приусадебным участком, то покупка тяжелой техники не должна создавать особых проблем

Малогабаритные модели, наоборот, можно легко доставить даже на легковом автомобиле. Конечно, в том случае, если у вас собственный дом с большим приусадебным участком, то покупка тяжелой техники не должна создавать особых проблем.

Однорядная картофелесажалка

Сеялка для мотоблока своими руками

В наше время сеялки занимают достойное место среди используемой техники у аграриев. Используя сеялки производят рядковую посадку зерновых культур: овса, ржи, ячменя, пшеницы. Также зерновые сеялки используют для посева зернобобовых культур: горох, соя, фасоль, люпин, чечевица и нут. Кроме этого сеятельное оборудование используют, чтобы садить культуры, близкие к зерновым по размерам и особенностям высева: сорго, гречка и просо.

https://youtube.com/watch?v=eB-MXyypZyo

Применять ручную сеялку будет уместно на небольших участках. Если же участок довольно большой, то используеться сеялка для мотоблока (своими руками сделанная). Но любая из них поможет ускорить процесс сеяния семян и повысит равномерность в размещении растений, когда они вырастут.

https://youtube.com/watch?v=U4qxpCabu08

Зерновые сеялки разделяются на три группы, в зависимости от высеваемых культур: Комбинированные сеялки оборудованы специальными приспособлениями, которые вносят в почву вместе с семенами минеральные удобрения.

1. Универсальные сеялки используют для посева практически любой культуры.
2. Специальные сеялки необходимы, чтобы сеять определенные виды культур.
3. Каждую зерновую сеялку, можно купить, а можно сделать своими руками.

Рассмотрим несколько вариантов изготовления сеялки для мотоблока своими руками

Вертикальные одинаковые диски (3 шт) на равном расстоянии насаживаются на ось. Высверливаются семенные гнёзда в ободе любого из них, в количестве 12 шт. Когда сеялка двигается, диск с семенными гнездами попадает в установленный сверху бункер, где находится посевное зерно. Там происходит захват зерна, и его перенос в борозды, которые смонтированы перед дисками сеялки. К рамке орудия, для заделки семян, устанавливают горизонтальную планку-волокушку. Диаметр дисков и колес, и расстояние между ними определяет изготовитель.

Самодельная сеялка поставлена на три колеса. Переднее колесо взято от детской коляски, заднее колесо — от детского велосипеда. Рама, согнутая в виде буквы П, изготовлена из полосового железа, шириной 11,5 см и длинной 52,5 см. На нее устанавливают бункер для семян, который представляет собой ящик, сделанный из многослойной фанеры.

После чего бункер затягивают болтами. Внутри установлен высевающий аппарат, на двух подшипниках скольжения. Сам он представляет из себя вал, сделанный из березы и вскрытый лаком, форма которого отдаленно напоминает катушку для ниток.

Когда самодельная сеялка перемещается по вспаханному участку, происходит вращение катушки высевающего аппарата, благодаря натянутой велосипедной цепи. Ячейка ленты захватывает семена находящиеся в бункере, и роняет их в специально прикрепленную воронку семяпровода.

Более современный вариант самодельной сеялки для мотоблока

Делается  самодельная сеялки для мотоблока трех основных частей: два ходовых колеса, высевающий валик, семенной ящик, два подшипника, два кронштейна для крепления сошника и ручки с кронштейном.

Семенной ящик изготавливают используя деревянные доски, толщиной 15 мм. Чтобы их снизу закрыть используют две стальные накладные донышки, толщиной 1 мм. Поперечные и продольные стенки соединены саморезами, шипами и стальными уголками. Внизу стенок ящика на шурупах или гвоздях устанавливаются деревянные наклади, толщина которых 15 мм.

Чтобы установить высевающий валик, в накладках и стенках сделаны вырезы в форме полукруга. Для этой же цели, к накладкам шурупами привинчивают кронштейны крепления. Для того, чтобы семена сбрасывались из ячеек в наклонных донышках установлены резиновые пластинки.

Колеса сеялки имеют диаметр 200 мм, и ступицы в 60 мм. В ступицах сделаны отверстия, которые одинаковы с диаметром высевающего валика. Сошник крепится к кронштейнам и изготавливается из листа стали в 1,5 мм. Несколько отверстий делается на кронштейне. Регулировать глубину, на которую будут сажаться семена, можно перезакреплением сошника в отверстиях. На заднюю стенку семенного ящика крепится кронштейн, через который идет соединение с мотоблоком.

Посадка картошки под плуг мотоблоком

Есть еще один способ посадки картошки мотоблоком: под плуг. Производители предлагают 2 вида этого оборудования:

• однокорпусный;
• плуг-окучник с лемехом V-образной формы.

Техника посадки с применением данных навесных элементов имеет свои отличия. Работа с однокорпусным плугом состоит их нескольких повторяющихся действий:

1. Устанавливают на мотоблок плуг.
2. При помощи болтовых соединений придают лемеху такое положение, чтобы он погружался в грунт на требуемое расстояние: 10-15 см.
3. Проходят с плугом один ряд, формируя борозду.
4. Укладывают в углубление клубни, выдерживая между ними расстояние 20-25 см.
5. Разворачиваются на краю поля и проходят с плугом следующий ряд так, чтобы борозда была полностью засыпана грунтом.
6. Разворачиваются и начинают пропашку следующей борозды на расстоянии 60-65 см от первой.

Сложность этого способа посадки в том, что положение однокорпусного плуга нелегко отрегулировать. Мотоблок все время идет под уклоном, т. к. одно его колесо находится на мягком вспаханном грунте, а второе — на целине.

Техника посадки с плугом-окучником с V-образным лемехом:

• участок под посадку картофеля вспахивают, нарезая борозды на расстоянии 60-65 см так, чтобы при формировании каждого следующего углубления мотоблок шел вдоль кромки предыдущего ряда;
• укладывают клубни в борозды;
• выполняют засыпку траншей, устанавливая мотоблок так, чтобы его колеса проходили по двум рядом расположенным бороздам, а плуг находился в междурядье.

Что такое картофелесажалка

Картофелесажалка автоматически сажает клубни через определенные интервалы и засыпает их землей.

Важно! Агрегат имеет силовую установку, которая обеспечивает его движение вдоль грядки и создает достаточную тягу для непрерывной присыпки клубней почвой. То есть под картофелесажалку вполне возможно переоборудовать обычный мотоблок

Технологически картофелесажалку можно разделить на три составные части:

Технологически картофелесажалку можно разделить на три составные части:

1. Силовой блок.
2. Бункер для хранения и подачи картофелин под посадку.
3. Сошники для подгребания земли (для укрытия размещенных в грядках клубней).

В зависимости от мощности двигателя мотоблока картофелесажалки различаются по следующим функциональным характеристикам:

1. По скорости прохода и высадки клубней.
2. По объему бункера, в котором помещается семенной материал (чем мощнее, тем больше картошки).
3. По обеспечиваемой глубине высадки. От мощности силового агрегата зависит производительность сошников, а точнее, с каким массивом земли они могут работать. Чем мощнее двигатель, тем большим объемом почвы блок может укрывать посаженные клубни.

Глубина посадки – не определяющий фактор, ведь в процессе обработки картофеля его все равно придется окучивать.

Важно! Слишком глубокая посадка приводит к более длительному прорастанию всходов, что сокращает общую продолжительность вегетативного периода. Любой картофелесажалке требуется грамотный оператор

Это не просто человек, который направляет блок в нужную сторону

Он должен понимать весь процесс высадки картофеля и аккуратно соблюдать последовательность действий:

Это не просто человек, который направляет блок в нужную сторону. Он должен понимать весь процесс высадки картофеля и аккуратно соблюдать последовательность действий:

Любой картофелесажалке требуется грамотный оператор. Это не просто человек, который направляет блок в нужную сторону. Он должен понимать весь процесс высадки картофеля и аккуратно соблюдать последовательность действий:

1. Сначала участок должен быть разрыхлен (вспахан), если это целина, или достаточно его просто продисковать, если землю обрабатывают каждый год.
2. Затем должны быть нарезаны борозды не менее чем по 40 см в высоту.
3. Далее в углубления борозд должны быть разнесены удобрения – перепревший навоз или смесь азотно-калийно-фосфорных удобрений.

И только затем начинают посадку. Если выполнять работы вручную, на это уйдет минимум в пять раз больше времени, чем при механизации процесса. И, разумеется, вдесятеро больше усилий. Поэтому из основных преимуществ применения картофелесажалки можно выделить:

• кратное увеличение производительности;
• минимизацию шагов по обработке почвы;
• одинаковую глубину высадки;
• обеспечение стандартного расстояния между клубнями;
• относительную простоту эксплуатации.

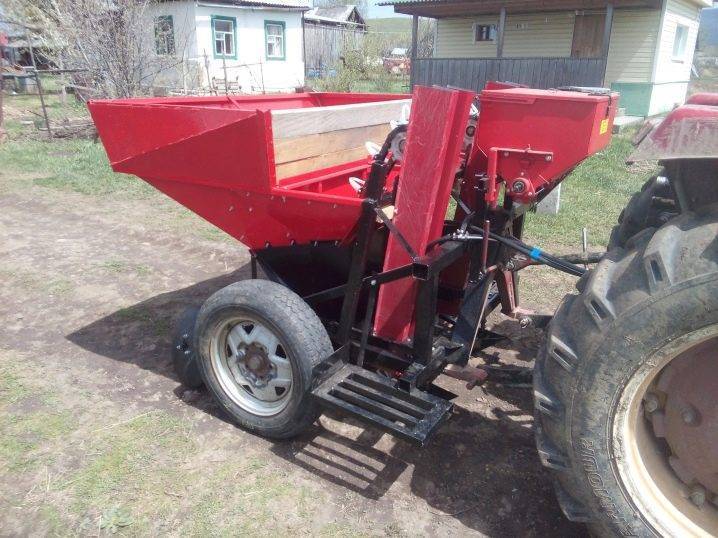

Самодельная картофелесажалка для мини-трактора

Однорядные и двухрядные картофелесажалки работают с мини-тракторами мощностью 18-25 лошадиных сил. В классическом исполнении картофелесажалка для трактора состоит из бункера для клубней, рамы, сошки-плуга для рытья борозды, креплений конвейерного типа для захвата клубней и дисков для заделки борозды.

Алгоритм работы:

1. Сошка-плуг формирует борозду.
2. Направляющие конвейера достают клубень из бункера и забрасывают в борозду.
3. Диски засыпают канавки.

В зависимости от мощности имеющегося трактора и объема посадочных работ картофелесажалку можно сделать как однорядной, так и двухрядной.

Изготовление

Начинают с установки рамы, изготовленной из швеллера 8 размера. К раме крепят лонжероны с поперечинами для образования каркаса.

Затем спереди каркаса сваркой устанавливают крепления для соединения с мини-трактором и приваривают к лонжеронам металлические элементы для крепления бункера. Внизу рамы монтируют сошник-плуг и колесную ось.

Бункер-емкость для картофеля выпиливают из фанеры и соединяют металлическими уголками. Для предотвращения повреждения картофеля, бункер желательно обить мягким материалом.

В принципе, бункером может стать любая емкость, например, бак от старой стиральной машины.

Колеса картофелесажалки должны быть широкими, чтобы не создавать излишней нагрузки на почву. Некоторые дачные умельцы советуют делать колеса из старых газовых баллонов, разрезанных поперек, и с приваренными на внешнюю сторону полосками металла для лучшего сцепления с почвой.

В качестве сеялки выступает металлическая труба с диаметром от 10 см, обрезанная по высоте.

Для картофелесажалки в паре с мини-трактором желательно предусмотреть и место помощника, который будет контролировать процесс.

Автор статьи:Евгений Попов руководитель и главный редактор сайта. Потомственный огородник и агроном

Чертежи картофелесажалки для мотоблока.

Расчёт шестерён механизма вращения цепи с чашами картофелесажалки.

Рама картофелесажалки сваривается из профильной трубы, в качестве бункера можно использовать бак от советской стиральной машины «Рига» или аналогичную конусообразную ёмкость.

К раме крепятся подшипники с нижней осью и ведущей звёздочкой под цепь и вертикальные стойки под верхнюю ось со звёздочкой.

К цепи по бокам привариваются кольца ковши из 6 мм проволоки, приваривать ковши нужно таким образом, чтобы не приварить соединения между звеньями цепи.

Чтобы клубни преждевременно не выпадали из ковшей, нужно установить направляющую трубу, как вариант можно использовать пластиковую водосточную трубу диаметром 100 мм.

Для засыпки борозды устанавливаются два поворотных диска с возможностью регулировки углов.

Схема установки сажалки на мотоблок.

Рекомендую посмотреть видео изготовления самодельной картофелесажалки.

Видео: самодельная картофелесажалка в работе.

https://youtube.com/watch?v=lPP9N2E-dy4
