Строим лестницу

Теперь познакомимся с инструкцией по монтажу самой деревянной лестницы в доме . Чертеж готов, материалы и инструменты на месте, можно приступать. Монтаж лестницы своими руками производится в следующей последовательности:

1. Балку, которая предназначена для косоуров, обрезаем до длины будущей лестницы. Также с нижнего края обрезаем кусок толщиной в толщину одной проступи.
2. Следующим этапом будет пропилка в косоуре пространство для ступенек. На строительном угольнике выставляем высоту ступени и ширину проступи, и переносим эти параметры на балку. Затем выпиливаем лишнюю часть.
3. Теперь стоит приложить полученный косоур к своему месту. Его верхний край должен быть на уровне чистового пола второго этажа. А низ должен плотно упираться в пол первого этажа. Пока косоур стоит на своем месте, проверьте горизонтальность выпилов под ступеньки.
4. Когда первый косоур будет готов и идеально выверен, по его шаблону делается второй. Вообще, в зависимости от нагрузок и ширины лестницы, косоуров может быть и два, и три и больше.
5. Прошкурив оба косоура (или больше), их необходимо соединить между собой. Для этого делаем выпил сверху и снизу и прикрепляем к толстой балке анкерными болтами. Также, если есть такая возможность, крепим косоуры к стене.
6. Теперь берем доски, которые предназначены для подступенек, и распиливаем их согласно сделанным расчетом. Затем полученные заготовки тщательно шлифуем и крепим к косоурам при помощи саморезов.
7. Теперь настала очередь проступом. Доску также распиливают согласно чертежу и отшлифовывают. Затем наружный край каждой проступи необходимо профрейзировать, чтобы получилась полукруглая поверхность. Теперь крепим проступи к отведенным для них метам на саморезы.
8. Теперь крепим при помощи шпилек балясины и монтируем перила.

На этом сборка лестницы завершена. Осталось только покрыть все поверхности защитным слоем в виде лака. Если есть желание, то можно покрыть все поверхности краской.

Если есть желание соорудить лестницу из дерева в загородном доме своими руками, то это дело вполне осуществимо. Главное, все внимательно просчитать, сделать предварительный чертеж и подобрать хороший материал. А дальше немного усилия и потраченного времени и красивая и удобная деревянная лестница, сделанная своими руками, готова. Она наверняка украсит ваш дом и внесет в него уют и комфорт.

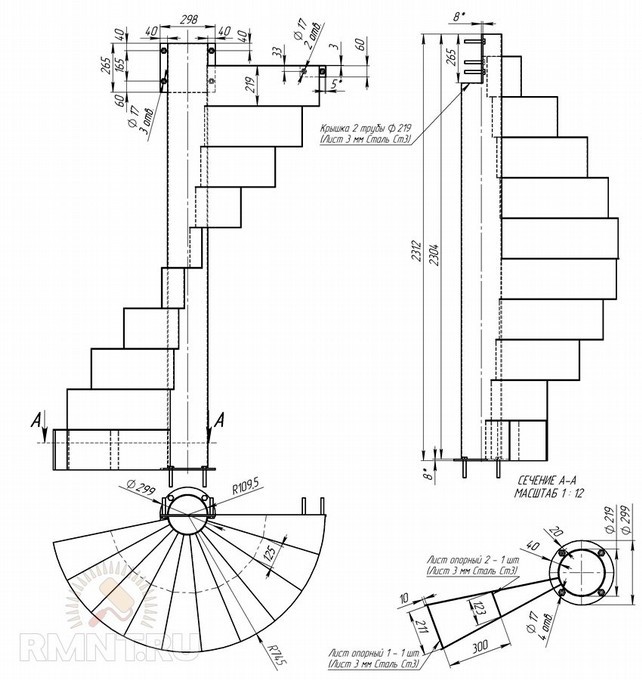

Лестница винтовая на второй этаж, преимущества конструкции

Компактная конструкция винтовой лестницы позволит решить те задачи, которые были недоступны другим конструкциям лестниц, а также в сочетании с металлом, они дают несомненный выигрыш, а именно:

1. Компактность. Лестница винтовой конструкции имеет совсем небольшие размеры благодаря одной единственной опоре, вокруг которой располагаются все ее конструктивные элементы. Для того, чтобы полноценно пользоваться винтовой лестницей можно выделить не более полутора квадратных метров площади. Это в несколько раз меньше, если сравнивать с традиционными конструкциями.

2. Доступность. Винтовые лестницы цены на которые обусловлены только затратами на материал и изготовления в заводских условиях или условиях мастерских, гораздо ниже маршевых конструкций, поскольку все детали конструкции могут быть унифицированы и не требовать подгонки по месту.

3. Простота монтажа и изготовления. Принцип изготовления металлических винтовых лестниц прост, нужно просто обладать определенными базовыми умениями и владеть элементарным инструментом, чтобы была изготовлена винтовая лестница своими руками из металла Чертежи и схемы также совсем не сложные доступны для понимания и прочтения без какой-либо подготовки.

4. Функциональность. Винтовая лестница, кроме того, что может стать основным средством подъема на второй этаж, может быть использована, как дополнительный способ, благодаря маленьким размерам и существовать наряду с маршевыми лестницами.

Тем не менее, многие указывают и на некоторые недостатки, которые есть у винтовой металлической лестницы. Как правило, предметами нападок становятся ступени — не всегда удается выполнить их с достаточной шириной. Иногда она может стать источником повышенной опасности, особенно, если говорить о пожилых людях.

Особенности монтажа лестниц

Некачественный монтаж лестницы, выполненной даже из самых прочных материалов, может привести к потере ее устойчивости, снижению длительности эксплуатации и даже опасности для жизни. Это может выражаться в появлении зазоров или трещин в несущих элементах, расшатывании ступенек и т.д.

Поэтому на монтаже лестниц ни в коем случае нельзя экономить и стоит доверять этот процесс только мастерам.

Существенно монтаж лестниц облегчается при предварительном их точном проектировании и производстве. Чем сложнее лестничная конструкция, тем более тщательным и ответственным должен быть подход к монтажу.
Строительство лестницы

Создание каркаса

Для создания каркаса вам потребуются следующие материалы:

• Металлические профили (например, уголки или трубы) для изготовления рамы каркаса;
• Сварочный аппарат;
• Инструменты для измерения и маркировки (лента мерная, отвес, металлическая линейка и т.д.);
• Средства индивидуальной защиты (защитные очки, перчатки и др.).

Прежде чем приступить к созданию каркаса, необходимо получить точные размеры и углы лестничного проема, чтобы каркас подходил идеально под него.

Шаг 1: Измерение и маркировка

Измерьте высоту и ширину лестничного проема, а также расстояние от пола до второго этажа. Определите на какую глубину будут установлены ступени. Затем нарисуйте план будущей лестницы, указав места расположения ступеней и ограждений.

С помощью инструментов для измерения и маркировки отметьте на металлических профилях точки соответствующие размерам и углам вашей лестницы.

Шаг 2: Изготовление рамы

Следуя маркировке, с помощью сварочного аппарата соедините металлические профили в раму каркаса

Обратите внимание на точность выполнения сварки, чтобы рама была надежной и устойчивой

Проверьте каркас на плоскость и прямоту, корректируя его при необходимости.

Закончив изготовление каркаса, переходите к установке ступеней и ограждений, следуя дальнейшей инструкции.

Бетонная лестница

Если вам необходимо, чтобы лестница прослужила довольно долго, имела презентабельный и весомый вид, и при этом была довольно прочной и надежной, вам подойдет конструкция из бетона. Она основательна и очень прочна, а также свидетельствует о благосостоянии владельца дома, его презентабельности и достатке. Но она требует более тщательных расчетов и выполнения некоторых требований во время сооружения.

Таким образом, сооружение винтовой лестницы при наличии правильных расчетов и определенных навыков – дело довольно простое

А выглядеть и служить она на даче или в коттедже будет отлично, так как, создавая уникальный шедевр, вы вкладываете в него свою любовь и душу, а это очень важно

Определение необходимых геометрических размеров

Чтобы правильно выполнить расчеты необходимо учитывать определенные геометрические замеры. Как утверждают специалисты в основном важны три параметра:

• высота – это расстояние от поверхности пола на первом этаже до напольной поверхности на втором. Чтобы правильно определить расстояние от ступени до потолка необходимо взять рост самого высокого человека в семье и прибавить 100 мм;
• длина равняется длине марша или сумме всех маршей. При этом прибавляется и лестничная площадка между ними;
• ширина – расстояние конструкции от стены или промежуток между двумя поручнями.

На схеме можно посмотреть взаимосвязь между углом наклона и ступеньками

Необходимо учитывать ширину маршевой конструкции:

• 1÷1,2 метра – обеспечит комфортное передвижение;
• 1,5 метра – высокий уровень комфорта;
• 0,8÷1 метр может применяться для лестницы, установленной у стенки;
• менее 0,8 метра – для вспомогательных моделей.

Пример расчетных данных

Минимально допустимая ширина для лестницы с забежными ступенями – 1,1 метр. Ширина не может быть менее 1,1 метра и для винтовой конструкции. Зона комфорта начинается от 1,4 метра.

В видео ниже представлен простой способ расчета лестницы:

Угол наклона лестницы (крутизна)

Угол наклона определяет удобство в пользовании лестницей. Слишком крутая лестница позволяет сэкономить полезное пространство, пологая же делает передвижение по ней более комфортным. Вид лестницы в зависимости от крутизны показан на фото ниже. Здесь четко видно, под каким углом должна быть лестница в жилом помещении. Наиболее комфортный вариант для передвижения находится в зеленой.

На схеме изображены разные углы наклона

К сведению! В жилом помещении лестницу можно разместить только если помещение на первом и втором этаже отапливается. Если нет, то установка проводится в нежилом помещении.

Пример расчета длины, расчет высоты и ширины ступеней лестницы в частном доме

Один из самых важных моментов является грамотный расчет ступеней лестницы. Размеры должны быть такими, чтобы по лестнице было удобно перемещаться. Необходимо точно определить, какими должны быть высота и ширина ступеней лестницы.

Высота ступени не должна быть слишком маленькой, чтобы не сбивать шаг. Оптимальный показатель варьируется в пределах 150÷180 мм. Ширина проступи должна быть такой, чтобы подошва на ней полностью помещалась. Оптимальный вариант от 250 до 320 мм. Часто проступь делается со свесом над нижней ступенькой.

Чтобы узнать оптимальное соотношение ширины и высоты можно воспользоваться следующей зависимостью:

2h + b = 600÷640, где

• h – высота ступеньки;
• b – ширина проступи;
• 600÷640 – примерная длина человеческого шага, вернее ее среднее значение.

Рекомендации по размерам ступеней

Недостатком формулы является то, что она не учитывает, что ширина шага может быть меньшей или большей, а также не учитывает уклон марша.

Стандарты ступенек

Чтобы рассчитать ступени лестницы на второй этаж более точно используйте специальный онлайн-калькулятор ниже, в котором применяются другие формулы.

Методика тригонометрического расчета размеров ступени

Чтобы определить расстояние между краями ступеней применяется следующая формула:

G / sin 63° = (0,5 × L) / sin (27° + α),

Отрезок G — это гипотенуза в треугольнике, в котором катетами выступает ширина и высота ступени.

Отсюда:

• h = G × sin α= G × cos (90 – α);
• b = G × cos α= G × sin (90 – α).

Но чтобы узнать размеры, проще воспользоваться онлайн-расчетом ступеней лестницы.

Калькулятор расчета оптимальных размеров ступеней маршевой лестницы

Простой способ расчета ступеней представлен на видео ниже:

Определение оптимального угла наклона лестницы

Практически все лестницы имеют наклон в 45 градусов. Ширина ступени обычно соответствует 45 размеру ноги, но она не должна быть меньше 30 см.

Рассмотрим основные углы наклона:

• у бытовых лестниц угол варьируется от 30 до 45 градусов;
• для пологих конструкций и пандусов – 30;
• у приставных и крутых вариантов – 45÷75;
• хозяйственные лестницы – более 75.

Есть определенная взаимосвязь между крутизной лестницы и местом ее установки. Для расчета применяется следующая зависимость:

D = H / tg α, где

• D – длина горизонтальной проекции лестницы;
• H – высота лестничного марша;
• α – угол крутизны.

Этапы монтажа каркаса металлической лестницы

Строительство каркаса для лестницы – это сложное и трудоемкое дело, особенно для тех, кто сталкивается с такой работой впервые

При выполнении всех работ особое внимание нужно уделить качеству сварочных швов, их надежности. Вы должны помнить, что такие конструкции строятся не на один год, и в случае некачественного изготовления, проживающие в доме могут получать серьезные травмы

Все работы по монтажу лестницы должны начинаться с составления проекта. Здесь обязательно нужно указать:

• размеры лестницы и всех ее составляющих, количество необходимого строительного материала, его виды и характеристики. Не стоит пренебрегать этим этапом, в дальнейшем вы сможете избежать частых ошибок в просчетах конструкции;
• для конструкции закупаются швеллера, которые соединяются парами. Для ступеней используются уголки либо листовой металл;
• для оснащения и декора можно использовать дерево кованые элементы.

Для всех видов лестниц составлены определенные требования, которых нужно придерживаться во время составления проекта:

• лестничный марш должен иметь ширину в пределах 80 см- 1 м;
• перила не должны быть ниже 90 сантиметров;
• ступень не должна быть выше 20 сантиметров;
• ширина – не более 30 см;
• конструкция должна свободно выдерживать нагрузку в 200 кг, а перила – в 100 кг;
• уклон должен варьироваться в пределах 38-45 градусов;
• нельзя делать расстояние между стеной и конструкцией более 5 сантиметров;
• для удобства эксплуатации и красивого эстетического вида изделия, необходимо тщательно зашлифовывать сварные швы. Для этого можно использовать обычный диск для шлифовки.

Для изготовления каркаса металлической конструкции, необходимо иметь набор специальных инструментов: болгарка, сварочный аппарат, дрель, рулетка, угольник, струбцины для зажима и тиски. Также понадобятся: спецодежда сварщика, диски шлифовальные, сварочные электроды, грунтовка по металлу и антикоррозийное покрытие.

Выбор профиля и его возможности

Наружная металлическая лестница своими руками

Процесс изготовления железной лестницы для улицы требует наличия опыта, знаний и навыков работы с металлоконструкциями. Если вы ранее не сталкивались с подобной работой, то сделать наружную металлическую лестницу своими руками будет сложно. Ведь посмотреть проекты в интернете недостаточно, необходимо знать, что значат все обозначения и хотя бы приблизительно понимать тонкости монтажа подобных изделий. Но ничего, сейчас Вы все узнаете.

Составление проекта наружной лестницы и расчет размеров

Перед тем, как преступить, непосредственно, к созданию конструкции, постарайтесь  тщательно составить проект наружной лестницы, сделать чертеж, подготовить все материалы, которые потребуются в процессе работы.

Видео: правила составления проекта (чертежа) лестницы

Дабы в будущем не возникло проблем при эксплуатации, нужно провести расчет размеров всех деталей таким образом, чтобы качество и безопасность не страдали ради стильного внешнего вида. Иногда очень трудно совмещать дизайнерскую задумку с имеющимися стандартами.

Видео: как рассчитать лестницу

Изготовление уличной металлической лестницы своими руками

Если Вы твердо решили сделать уличную металлическую лестницу своими руками для начала подготовьте металл, аппарат для сварки и иные вспомогательные инструменты, которые могут понадобиться в процессе работы.

Прекрасным выбором для изготовления ступеней станут прутья арматуры, которые будут привариваться к основе с определенным интервалом. В нашей стране использование подобных элементов особенно актуально, потому как зимой на ее поверхности не будут скапливаться осадки, что позволит избежать «гололеда». К тому же такие ступени легко отчищаются от грязи. Однако не стоит забывать, что в процессе эксплуатации, наружная лестница на чердак или второй этаж дома должна регулярно обрабатываться особым антикоррозийным покрытием.

В качестве основы под арматурные прутья лучше всего использовать обычный металлический профиль – швеллер, установленный  на ребро. Именно к ним, при помощи сварки, крепятся так называемые «кобылки», выступающие в роли опоры для ступеней.

Для тех, кого не устраивает вариант с прутьями, существует богатый выбор других, не менее привлекательных решений. К примеру, перфорированные и рельефные ступеньки позволят избежать скольжения. Не следует использовать материалы с гладкими поверхностями, иначе на протяжении всей зимы, поднимаясь по наружной лестнице на второй этаж, вы будете вынуждены судорожно цепляться за перила, чтобы не упасть.

Чтобы получить долговечную и надежную конструкцию, все соединения должны выполняться при помощи сварки. И только грамотно выполненные швы дадут вам полную уверенность в том, что перемещаться по данной лестнице безопасно.

Перила и ограждения для наружных металлических лестниц

Нельзя забывать про такие важные элементы как перила и ограждения для наружных металлических лестниц. Именно они обеспечивают безопасность эксплуатации изделия и создают оригинальный внешний вид.

Как правило, на лестницы устанавливают поручни из дерева или ПВХ. Но бывают случаи, когда оставляют голый металл, например, на кованых изделиях. Промежутки в перилах заполняются стойками или щитами.

После установки наружной лестницы, обязательно отшлифуйте все неровности и сварные швы при помощи наждачного круга (болгарки). Покройте изделие грунтом или краской. Это поможет сохранить хорошее состояние металла.

Преимущества металлических лестниц

Популярность конструкций из металла объясняется их достоинствами:

• высокая надежность;
• способность выдерживать значительные нагрузки;
• устойчивость к негативным воздействиям;
• быстрый монтаж;
• легкость ухода;
• сварная лестница не скрипит;
• отсутствие расходов на ремонт в течение эксплуатации;
• возможность гармоничного сочетания с различными материалами;
• большой выбор форм и видов.

Недостатков у лестницы из металла не много и они легко устраняются:

1. Шум, издаваемый при ходьбе, устраняется использованием резиновых или деревянных накладок.
2. Коррозия может появиться в местах повреждения покрытия. Проблема кардинально решается применением хромированной стали.
3. Железные лестницы, сделанные на заказ, стоят дороже деревянных аналогов. Самостоятельное изготовление и отказ от сложных декоративных элементов снизит расходы.

Особенности и требования к проектированию металлических лестниц

При проектировании не стоит забывать, что каждая лестница из металла имеет свои особенности расчетов в зависимости от вида лестницы, типа конструкции и используемого материала. Вы можете найти подробные расчеты всех параметров лестницы в статье по расчету лестниц, а также воспользоваться строительным калькулятором для каждого из типов.

Опираясь на СНиП, выделим основные параметры, которые необходимо учесть при проектировании лестницы из металла в частном доме:

• число ступенек – расчет осуществляется относительно длины пролета к высоте ступени;
• ширина ступени – по нормам для комфортного перемещения по лестнице ширина ступени должна быть достаточной для размещения всей ступни;
• высота подступенка – зависит от угла наклона лестницы, комфортная высота составляет порядка 160–180 мм;
• длина ступени – соответствует ширине марша, в зависимости от назначения лестницы для спокойного перемещения в обоих направлениях двух человек, а также для возможности поднятия крупногабаритной мебели достаточно ширины марша порядка 1200 мм;
• потолочный проем – высота должна быть не менее 200 см;
• высота перил – в среднем составляет 90 – 110 см;
• длина косоура или тетивы – рассчитывается по математической формуле Пифагора. (длина тетивы)2 = (высоте косоура)2 + (длина марша)2;

оптимальный угол наклона для лестниц в жилых помещений составляет от 24 до 37°, в зависимости от этого можно будет определять высоту подступенка и ширину ступени;

для поворотных лестниц необходимо рассчитать дополнительные подпорные столбики и поворотную площадку или забежные ступени.

Данные параметры применимы к одномаршевым и многомаршевым лестницам, в случае с винтовыми лестницами есть небольшие отличия:

• Необходимо определить диаметр лестницы, он зависит от длины ступени и от диаметра центрального столба опоры: 2 * (длина ступени) + (диаметр центрального столба).
• Особые параметры также идут к форме и размеру ступени. Вследствие того, что ступень сужается к опоре крепления, необходимо придерживаться следующих параметров: в самом узком месте ширина должна быть не менее 10 см, в центральной части подъема – не менее 20 см, в самой широкой части – не более 40 см.

Выполнив расчеты всех вышеобозначенных параметров, необходимо начертить лестницу и все комплектующие для лестницы отдельно, как минимум, в двух проекциях – это вид сверху и вид сбоку. Выполнение чертежа необходимо для наглядного представления как каждого элемента в отдельности (форма ступени и узор балюстрады или ограждения), так и всей лестницы в целом.

Металл, используемый для лестницы, выбирают индивидуально, опираясь на расчеты, с учетом запаса прочности в зависимости от типа конструкции:

• Закрытая – подразумевает, что каркас лестницы будет обшиваться, в таком случае не важна форма используемых металлических элементов, они все равно будут скрыты. Используются двутавр, уголки.
• Открытая – металлический каркас не закрывается, в таком случае целесообразней использовать квадратную или прямоугольную трубу.

Лестницы из металла при соблюдении всех норм и требований при проектировании и строительстве обладают рядом преимуществ:

• прочность и долговечность конструкции;
• возможность изготовления лестниц различной формы и с красивыми узорами (особенно на кованых лестницах);
• металл хорошо комбинируется со всеми другими материалами;

К минусам можно отнести следующие факторы:

• металл подвержен коррозии, но данное явление возможно предотвратить, заранее обработав и покрасив лестницу;
• металл тяжелый материал, что делает монтаж железной лестницы в одиночку очень сложной задачей;
• для того чтобы сварить лестницу из металла, желательно наличие опыта работы со сваркой.

Последовательность монтажа

После того как будет завершен расчет лестницы и заготовлены основные детали из металла, приступайте к первому этапу установки. Для начала нужно закрепить каркас. Он состоит из косоуров и опорных столбов. Именно для этих частей и производился расчет максимальной нагрузки.

Схема монтажа металлической лестницы с акцентом на крепежные элементы

Для крепления ступеней могут использоваться кобылки из труб, уголков или швеллера. Также можно крепить их непосредственно к тетиве. Тогда нужно рассчитать интервалы расположения креплений и разработать чертежи для ступенчатых косоуров.

Сделать своими руками проект лестницы на второй этаж не так уж и сложно, если соблюдать нормативы ГОСТ и СНиП, ведь ориентировочные данные разработаны практически для всех типов изделий.

Материалы для изготовления межэтажных лестниц

Межэтажные лестницы изготавливают из бетона, дерева и металла.

1. Бетонные делаются на этапе строительства. Их прочностные характеристики, долговечность и дешевизна — это, несомненно, достоинства. Но с эстетической точки зрения они унылы и безрадостны, как лестничные марши панельных пятиэтажек.
2. Деревянные обладают индивидуальностью, красивы, экологичны. Но, увы, зачастую обладают «голосом» (скрипят под ногами), громоздки и требуют постоянного ухода.
3. Лестницы на второй этаж из металла прочны, долговечны, могут быть легкими и ажурными, вписываются в любой интерьер и практически любые размеры площадки. На фото металлических лестниц на второй этаж можно заметить разнообразие форм и конструкций, цветовых решений и сочетаний различных материалов. Иногда бывает нужно выполнить уличную лестницу на второй этаж или мансарду (Смотреть фото), а уж на чердак — непременно. И металл для наружных конструкций — самый подходящий по реакции на внешние воздействия и долговечности материал.

Кроме того, металлическую лестницу можно сделать своими руками, разве что за исключением художественных элементов.

Типы и виды металлических лестниц для дома

Выбираем конструкцию

Чаще всего строятся маршевые варианты. Они состоят из наклонной опоры, к которой крепятся ступени. В зависимости от высоты делаются одно и многомаршевыми. Устанавливаются в домах, где не надо экономить площадь.

Разновидности маршевой конструкции изготовляются:

• на косоурах;
• на тетивах;
• на больцах;
• винтовые.

Легче всего сделать лестницу металлическую на косоурах с одним маршем.

Конструкция на тетивах состоит из двух балок закрепленных параллельно в наклонном положении. Опоры чаще делаются из швеллеров или прямоугольных труб, уголки применяются редко. Ступеньки с помощью уголков крепятся к их внутренним поверхностям.

Конструкция на тетивах состоит из двух балок закрепленных параллельно в наклонном положении

При изготовлении лестниц на косоурах используются те же материалы, что и в варианте на тетивах. Но расстояние между опорными балками меньше ширины марша, поэтому торцы ступеней остаются на виду. Для их крепления используются элементы (кобылки), сделанные из уголков, согнутых или сваренных под углом 90⁰.

На одном косоуреКонструкция на двух косоурах

Больцевый вариант монтируется без каркаса. Для установки ступеней применяются штыри, закрепленные в несущей стене. Конструкция кажется парящей в воздухе. Несмотря на кажущуюся хрупкость способны выдерживать до 200 кг.

Больцевый вариант монтируется без каркаса

Лестницы винтового типа, выполненные в виде восходящей спирали, смотрятся красиво, не занимают много места. Диаметр конструкции 1 — 2 м. Для крепления используется центральная опора. Но возможна установка на косоурах или больцах.

Лестницы винтового типа смотрятся красиво и не занимают много места

Маршевые лестницы могут быть поворотной конструкции с Г, П или Т-образным изменением направления. Они делаются прямыми или закругленными под углом 90, 180, 360⁰. Для самостоятельного изготовления потребуются специальные инструменты.

Независимо от вида лестницы выполняются открытыми или закрытыми. В первом случае каркас остается на виду. Во втором его скрывают под облицовочным материалом.
