Как сложить кирпичную печь

Недостатки применения кирпичных печей в гараже

1. Долго прогревается. Как правило, для того, чтобы обеспечить хороший подогрев воздуха, необходимо топить печь около 1-1,5 часа. Что неудобно при редких и непродолжительных посещениях.
2. Теплоотдача кирпича составляет 0,5 кВт с 1 м2 поверхности. Таким образом, для качественного отопления необходима печь больших размеров, что затруднительно обеспечить в небольших гаражах.
3. Необходимо проводить ежедневную растопку, для сохранения эксплуатационных свойств печки. Также глина, которая используется при её постройке, не переносит сырости и перепадов температуры. В противном случае температура в помещении опустится ниже приемлемой.

Можно прийти к выводу, что печь в гараж, собранная из кирпича своими руками, подходит только для крупных помещений с хорошо утеплёнными стенами. Или же ее нужно выбирать, если гараж в действительности используется под мастерскую, где планируется часто проводить время.

Как украсить русскую печку в доме

Чтобы русская печь не просто служила функциональным элементом, но и украшала интерьер, заботливый хозяин уделит внимание ее облику

Способы побелки печи

Побелка – самый простой и дешевый способ ухода за печью. В крестьянских домах обычно белили очаг ежегодно. Сейчас, помимо доставшихся от предков рецептов на основе мела или гашеной извести, доступно множество специализированных составов нового поколения. Чтобы покрытие мелом не пачкало руки и одежду, раствор делают на обезжиренном молоке, содержащем казеин. Можно добавить готовый столярный клей или жидкое стекло.

Оштукатуривание и раскраска

Печку штукатурят раствором на основе шамотной глины, который не боится нагревания. Сейчас в продаже доступны специальные сухие смеси с уже подобранным составом. После естественного высыхания законченного слоя в течение 3-5 дней печь растапливают и проверяют покрытие на дефекты.

Вначале штукатурку полностью окрашивают в белый цвет. Затем, используя цветные колеры, наносят рисунки, выбор которых ограничен лишь вкусом мастера. Если умения рисовать нет, помогут печатные трафареты или распечатанный на принтере шаблон.

Украшение печи изразцами

Изразцы – специально предназначенные для украшения поверхности печей керамические детали. Плитки имеют особый коробчатый выступ (румпу) на внутренней стороне. Снаружи нанесен художественный слой из термостойкой глазури. Их установку нужно предусмотреть на этапе кладки, чтобы монтировать друг к другу и к поверхности.

Украшение печи изразцами

Отделка такими элементами относится к области скорее искусства, чем строительства.

Отделка русской печки плиткой

Керамическая плитка вполне пригодна для наружной облицовки стен печи, ведь она устойчива к нагреванию. Для укладки плиток на вертикальную плоскость стены в кладочные швы вставляют гвозди, на них наклеивают на раствор каждую деталь отдельно, оставляя широкий шов для компенсации теплового расширения. Швы затирают эластичной мастикой.

Делаем печь своими руками

Выбор места

Чтобы сложить хорошее обогревательное сооружение необходимо правильно выбрать место. При этом должны учитываться следующие стандарты:

От дымового канала до деревянных конструкций должно быть больше 37 см.Минимальное расстояние трубы от конька — полтора метра. Высота над коньком полметра.Если от трубы до конька 1,5—3 метра её можно располагать вровень с ним.

Лучше всего сложить печку в середине дома. Это обеспечит равномерное распространение тепла и удобство в эксплуатации.

Материалы и инструменты

Помимо кирпича также понадобится ряд других материалов, чтобы сложить печку. К ним относятся:

глина,песок,арматура.

Это основные материалы без учёта комплектующих, а ведь ещё нужно позаботиться о дверцах отдушин, поддувале, топке и так далее.

Чтобы сложить хорошую печку нужно замесить правильный раствор. Лучше всего использовать специальную огнеупорную глину, в крайнем случае можно и красную. Крупинки песка должны быть не более 1 мм. Оптимальное соотношение достигается опытным путём. Обычно это 1 к 1 или 1 к 2. Плюс 25 процентов воды от общего объёма глины.

Основоположную роль при постройке печи играют металлические предметы. Чтобы сложить достойную конструкцию, необходимы дверцы и полудверцы, колосниковые решётки, чугунные заслонки, задвижки и вьюшки. Все эти элементы при необходимости можно изготовить своими руками, но нужно будет приобрести железные листы.

Само собой, без хороших инструментов сложить печь не получится, вам понадобятся:

молоток-кирочка специально для печи,мастерок,линейка-правило,кисть мочальная,рулетка,отвес,уровень.

С помощью этого незамысловатого инструментария вы сможете сложить любую печь.

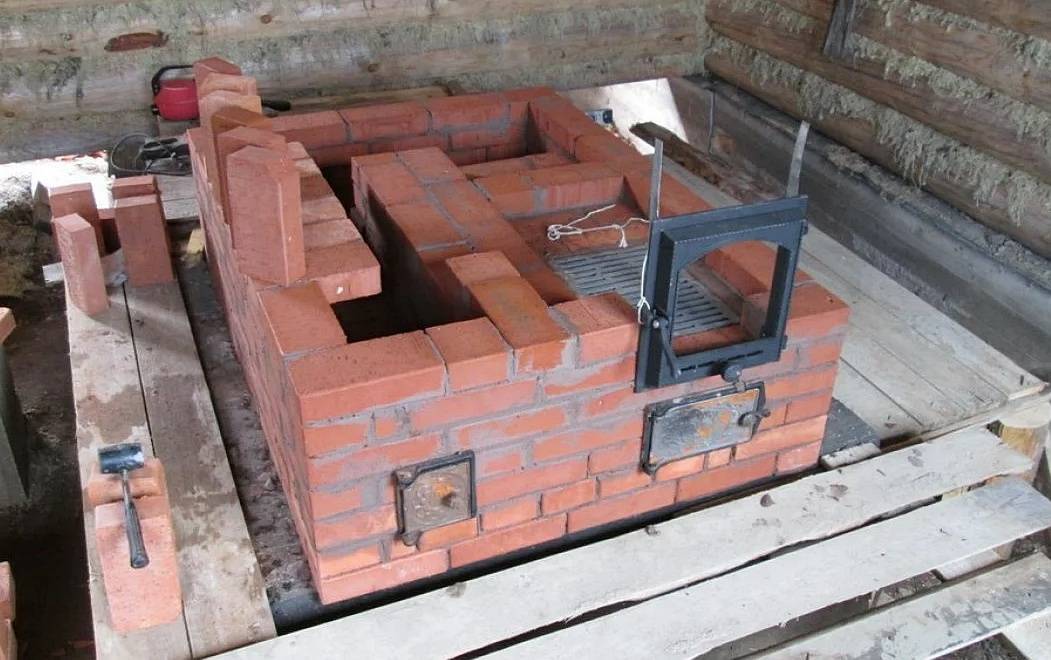

Процесс постройки печки

Для фундамента роется котлован, делается засыпка и армированный каркас. Полученная конструкция заливается бетоном. Перед тем как сложить печку, позаботьтесь о наличии перед глазами схем кирпичей.

При работе очень важно соблюдать порядок. Иначе сложить качественную печь не получится

Малейшее отклонение в конструкции приведёт к тому, что один из каналов будет перекрыт. Результат более чем плачевный. Дым вместо того чтобы выходить наружу через дымоход, будет идти в помещение.

Первый ряд кладётся по шнуру. Каждая следующая кладка проверяется при помощи уровня. Углы контролируются обвесами. После того как кладка завершена устанавливается печное оборудование, к примеру, конфорки. Труба выводится наружу в самом конце. Чтобы узнать, более подробно, как сложить печь, смотрите видео снизу:

Для того чтобы сложить печь согласно действующим нормам расстояние от внутренней стенки дымохода до ближайшей конструкции должно быть не менее 38 сантиметров. Когда устанавливается чугунная плита, зазоры по бокам должны быть не менее 5 миллиметров.

Отопительная печь с нижним обогревом размером 1160×890 мм

Отопительная печь имеет размеры, мм: 1160x890x2240.

Расход материалов следующий:

• кирпич красный — 580 шт.,
• кирпич огнеупорный — 140 шт.,
• глина красная — 22 ведра,
• глина огнеупорная — 5 ведер,
• песок — 13 ведер,
• дверка топочная — 250×210 мм,
• дверка поддувальная — 250×140 мм,
• задвижка дымовая — 130×250 мм,
• решетка колосниковая — 380×252 мм,
• дверки прочистные размером 130×140 мм — 9 шт.,
• предтопочный лист — 500×700 мм.

Печь может сложить один печник в течение 26 ч, дополнительно для приготовления глинопесчаного раствора и подноски материала потребуется около 6ч.

Печь рассчитана для обогрева помещения площадью до 45 м . Теплоотдача печи при одноразовой топке составляет 4,3 кВт (3700 ккал/ч), а при двухразовой топке — 5,4 кВт (4600 ккал/ч).

В данной печи колосниковая решетка рассчитана на применение в качестве топлива дров, углебрикетов и торфяного брикета. При использовании антрацита и каменного угля колосниковую решетку сзади закладывают огнеупорным кирпичом на ребро.

Чертежи разрезов и порядовки кладки приведены на рис. 5.

Рис. 5. Отопительная печь с нижним обогревом размером 1160×890 мм а — фасад; б — кладка 1—12 рядовРис. 5. Продолжение в — разрезы А—А, Б—Б, Г—Г; г — кладка 13—18 рядовРис. 5. Продолжение д — разрезы В—В, Д—Д, Е—Е; е — кладка 19—28 рядов; 1 — топливник; 2 — зольниковая камера; 3 — колосниковая решетка; 4 — топочная дверка; 5 — поддувальная дверка; 6 — прочистные отверстия; 7 — дымовая задвижкаРис. 5. Продолжение ж — кладка 29—32 рядов

При кладке второго ряда необходимо точно придерживаться порядовки, так как этим рядом образуется система дымоходов нижней отопительной камеры. Кладкой четвертого и пятого рядов’ устраивают дно зольниковой камеры. При кладке шестого ряда к кладке крепят поддувальную дверку.

В остальном кладка печи не представляет трудностей и похожа на кладку предыдущих печей, только надо при этом строго придерживаться порядовок: не следует делать неоправданное сужение дымоходов. Трубу кладут в пять кирпичей с внутренним размером 130×250 мм.

Разновидности кирпичных печей

Далее мы рассмотрим все основные модели печей. Заодно вы узнаете, что они могут быть не только варочными, но и отопительно-варочными. Еще одна разновидность – это банная кирпичная печь на дровах (она может оснащаться обычной или каминной топкой). Давайте ознакомимся с ними поближе.

Голландская печка

Она же печь груба – самая простая и компактная, из-за чего несколько страдает ее эффективность. Поэтому большое количество вырабатываемого тепла попросту улетает в трубу. Печное отопление с грубой характеризуется своей простотой. Например, голландка может просто не иметь поддувала – этим она чем-то похожа на самый обыкновенный камин. Но с целью увеличения эффективности сделать поддувало все-таки рекомендуется.

Зато такая кирпичная печь крайне проста в кладке – схема печки отличается своей простотой. Благодаря этому она и заслужила свою популярность. Зато в ней нет варочной поверхности. И это одновременно является плюсом, так как агрегат получается компактным. Каналы для прохода дыма поднимаются в ней змейкой снизу вверх, располагаясь друг над другом. Основные преимущества данной печи:

• Компактность – если вы хотите создать печное отопление частного дома небольшой площади, с ограниченной площадью комнат, то голландская печка грубка станет оптимальным вариантом;
• Простая схема кладки – доступно для начинающего печника;
• Возможность придания любой формы – от прямоугольной до круглой или какой-нибудь другой.

Также следует отметить небольшую нагрузку на фундамент – это связано с низким весом голландской кирпичной печи на дровах. Поэтому мощный фундамент можно и не делать.

Банные кирпичные печи на дровах

Чем-то они похожи на вышеописанные грубки, но отличаются особым исполнением – в их конструкции присутствуют каменки, наполненные камнями. Топка в них выходит не в парилку, а в соседнее помещение. При необходимости, дверки топок делаются стеклянными – благодаря этому в предбаннике образуется камин, служащий отличным украшением.

Русская печь

Рассматривая схемы печей из кирпича для дома, следует обязательно уделить внимание схеме русской печи на дровах. Такая печка станет достойным украшением жилища

Она универсальна в применении – выступает в качестве обогревателя, используется для приготовления еды (причем прямо в топке), служит для просушки белья в домашних условиях. А еще на ней можно спать, наслаждаясь исходящим от нее теплом.

Спать на русской печи – особенное удовольствие, ныне почти недоступное. Но хотя бы раз в жизни следует доставить себе такое удовольствие и поспать на русской печке, протопленной дровами.

Отопительно-варочная печь

Собираемая кирпичная печь для дома своими руками может быть выполнена по универсальной схеме – по шведской. Такая печка (часто именуемая шведкой) работает на дровах и является устройством многоцелевого назначения. Она работает как отопительный агрегат, может подогревать воду и печь пироги в духовом шкафу, может использоваться для приготовления еды в традиционной посуде – с помощью простой варочной панели.

Давайте рассмотрим особенности и достоинства такой кирпичной печи:

• Большая топка для закладки дров – обеспечивает длительное горение;
• Наличие внушительного конвектора – эффективный обогрев комнат;
• Возможность встраивания баков для воды и духовых шкафов – расширяет функциональность печки;
• Максимальное использование вырабатываемого тепла – температура продуктов сгорания здесь довольно низкая.

Привести какой-то определенный типовой чертеж печки довольно трудно, так как схемы кладки везде разные. Также есть отличия в наполнении – где-то используются духовые шкафы, а где-то присутствуют встроенные баки для нагрева воды.

Размеры шведских кирпичных печей на дровах могут быть самыми разными. Узкие варианты предусматривают использование только варочной поверхности. Если же нужна духовка, то печка несколько увеличится в размерах. То есть, она может быть не только компактной, шириной буквально в несколько кирпичей, но и довольно габаритной, занимая приличную площадь.

Некоторые такие универсальные кирпичные печи на дровах требуют для себя мощного фундамента, что накладывает ограничения на возможность их строительства.

Кладка дымовой трубы

При толщине стен печи не меньше 1/2 кирпича устанавливаются насадные трубы на массив печи. При постройке нескольких печей устанавливается основная труба, сооружающаяся отдельно от печей и соединяющаяся с ними с помощью перекидных рукавов.

При помощи трубы обеспечивается нормальная тяга при высоте от уровня колосниковой решетки не менее 5 м.

Схемы печной кладки в 1/2 кирпича (б) и 1/2 кирпича (г) с полным перекрытием швов: 3 — лицо, 4 — постель, 5 — ребра.

Над кровлей дома делается утолщение стенок трубы, предохраняющее чердак от попадания осадков. Щели закрываются при помощи «воротника» из листовой стали, а края воротника должны заправляться под «выдру».

Труба заканчивается оголовком, перекрывающимся сверху с помощью слоя цементного раствора с откосом наружу. Труба ставится выше уровня конька минимум на 0,5 м.

При наличие перекидных рукавов с длиной не более 2 м расстояние от верха рукава до потолка должно быть не менее 50 см при отсутствии изоляции на потолке и не менее 38 см при ее наличии.

Расстояние от пола до поверхности дна снаружи патрубка или перекидного рукава не должно быть меньше 14 см.

При установке металлической дымовой трубы соблюдаются следующие правила:

• предыдущее звено трубы вставляется в следующее по ходу дыма на 0,5 диаметра трубы;
• труба заходит в дымовой канал на 10 см;
• зазоры промазываются глиной;
• расстояние от металлической дымовой трубы до сгораемой конструкции — не менее 70 см, а до несгораемой — не менее 50 см.

Глиняный раствор для кладки – секреты приготовления

Печи из кирпича выкладывают на глиняно-песчаном раствор. Глина обладает уникальными свойствами, превращаясь в камень после воздействия огня, отлично сцепляется с кирпичом. Чтобы добиться от нее достижения максимальных качеств, раствор следует готовить из предварительно подготовленных ингредиентов с оптимальным соотношением.

Вначале удаляем из глины примеси. Измельчаем и помещаем в продолговатую емкость, сосредоточив только в одном конце. Ту часть емкости, где находится глина, немного приподнимаем, снизу наливаем немного воды. Понемногу берем лопаткой глину и перемешиваем с водой до образования однородного пастоподобного вещества. Его перекладываем в другую посуду, пока не наберется необходимый объем раствора.

Глиняный раствор для кладки

Купленную сухую глину замачиваем в широкой и глубокой посуде. Засыпаем 10–20 см, покрываем полностью водой. Через сутки размешиваем, при необходимости добавляем воду и снова оставляем на сутки. Когда получится пастоподобная смесь, печной раствор считается готовым. Для прочности в раствор добавляем немного соли: до 250 г на ведро. Масса должна сползать с мастерка без следов. На поверхности раствора не должна появляться вода, если такое случается, в раствор добавляем промытый песок.

Раствор должен быть необходимой пластичности и жирности. Чтобы определить качество раствора, берем глину в пяти одинаковых порциях. В четыре добавляем разное количество песка: 0,25, 0,5, 1, 1,5, а пятую оставляем без добавления песка. Замешиваем из каждой части раствор, делаем из них блинчики и высушиваем. Определяем качество на ощупь и по внешнему виду. Если блинчик крошится, в нем излишек песка, в растрескавшемся его мало. Если образец не трескается и однородный, в нем оптимальное соотношение составляющих частей. Именно в такой пропорции готовим раствор.

Устройство фундамента– надежного основания для печи

После определения с конструкцией и выбора места, можно начинать воплощение проекта в жизнь. Начинаем с фундамента, который лучше делать одновременно с фундаментом здания. В случае постройки печи в уже возведенном доме, разбираем пол и делаем заливку. Ставить, даже самую маленькую и легкую печь на деревянном полу, не имеет смысла. Всего через несколько лет даже самые толстые доски и лаги начинают портиться, проседать, печь придется перестраивать.

Делать фундамент под кирпичную печь обязательно. Он не должен контактировать с фундаментом стен, между ними обеспечиваем зазор не меньше 5 см. Пространство между двумя фундаментами заполняем теплоизоляционным материалом. Раздельные фундаменты обеспечат независимое осаживание стен здания и печи. Если соединить оба фундамента, это часто приводит к перекосу.

Устройство фундамента печи

Чтобы меньше тепла от печи уходило в землю, на бетон сверху укладываем теплоизоляцию. Она может быть следующей: сначала плита минволокна или базальтового утеплителя, затем на выбор фольга, жесть. Сверху опять утеплитель, на него – листовой металл. Войлок вымачиваем в глиняном молоке и венчаем им слой утепления. Когда он высохнет, начинаем кладку. Такая надежная теплоизоляция предохранит от теплопотерь даже в самых суровых условиях.

Обустройство дымохода для кирпичной печи в гараже

Дымоход является самой важной часть во всей конструкции. Лучше всего использовать съемный дымоход, так как летом печь не применяется, и конструкцию можно снять

Для этого подойдет нержавеющая труба, которая выводится на улицу сквозь отверстие в крыше. Важно, чтобы при сооружении дымохода не пострадали перекрытия гаража.

Для соединения печи с трубой верхняя часть печи закрывается кирпичом, при этом оставляется небольшая дыра, через которую будет подсоединена труба. Далее нужно закрыть все имеющиеся щели, проще всего замазать их раствором глины. После стоит утеплить дымоход слоями подходящих материалов, например таким, как базальтовая вата.

Когда конструкция полностью готова, рекомендуется дождаться высыхания печи, а точнее раствора. На это потребуется около двух-трёх недель. Затем нужно проверить тягу, подпалив в основной камере печи небольшое количество бумаги, щепок или другого горючего материала.

Шведка – оптимальный вариант отопительно-варочной печи

Конструкция проверена веками, малогабаритная и экономная. При размерах 880×1010 мм и высоте 2170 мм способна обогреть более 30 м2. Обычно топку с плитой располагают на кухне, а задняя стенка печи выходит в жилое помещение. Она прекрасно работает на дровах, угле и брикетах. Летом рекомендуется топить небольшими порциями крупного угля или пеллетами, дрова в жаркую погоду горят слишком быстро. Расход угля в отопительный сезон 1,5 тонны.

Для постройки запасаемся:

• кирпичом М-150 – 570 штук;
• 200 кг сухого раствора;
• 1,7 м стального уголка 40×40;
• 0,65 м стальной полосы 5×50;
• кровельным железом дляустановки перед топкой;
• плоским шифером, чтобы перекрыть варочную камеру.

Понадобятся стандартные приборы для печи: колосник, дверца для топливника, поддувальная, чугунная плита с конфорками, задвижки – 2, прочистки – 3. Порядовка шведской печи с варочной плитой представлена ниже.

Важным конструктивным элементом является духовка, которая играет роль автоматического переключателя между летним и зимним ходом. Она работает в качестве аэродинамической преграды для газов, отходящих из топливника. Газы задерживаются в нем, полностью сгорая под варочной поверхностью. В каналы дымооборота выходят горячими, хорошо прогревают печь. По этой причине самую удаленную от топки стенку иногда делают двойной и размещают в ней теплообменник с баком для горячей воды.

Чрезмерный прогрев варочной поверхности не наблюдается, горячий воздух из ниши уходит в помещение. Летом кухня при правильной топке нагревается не больше, чем от газовой плиты. Топливо в небольших количествах летом хорошо прогревает варочную поверхность, так как газы задерживаются духовкой. Конфорка слева нагревается больше, справа – меньше, но достаточно для варки.

Расчет основных параметров

Размеры отопительного прибора для дома (на дровах или угле) рассчитывают исходя из общей площади обогреваемых помещений. Наиболее распространенным для частного дома служит параметр, по которому на каждые 10 кв. м комнаты нужна площадь нагревающейся поверхности около 2,5-3 кв. м.

Чтобы получить такой большой обогреватель, формируется система внутренних ходов, спрятанных в толще кирпичной стены. Дым и продукты сгорания топлива поступают в каналы из топки и затем выходят в трубу, отдавая большую часть тепла.

Кроме теплообменника, комнату обогревает и плита, и стенки печи.

Чертежи и схемы кирпичных печей

При самостоятельной попытке построить печку лучше всего использовать готовые схемы разных конструкций, удобных для одновременного отопления сразу нескольких комнат. Например, дачный домик с кухней и 2 смежными комнатами до 10 кв. м можно легко отопить, устанавливая простейшую варочно-отопительную конструкцию, в которой топливник с плитой расположен в кухне, а обогреватель служит перегородкой.

Топка

Для точного определения размера топки можно использовать специальные таблицы, но чаще всего в порядовой схеме указаны размеры дома, для которого предназначен прибор предлагаемого размера.

Топка является основным узлом отопительного прибора. В ней развиваются температуры до +1000°С. Чтобы печка была пожаробезопасной, существуют специальные требования по закладке топлива (только на 2/3 высоты топливника), по толщине варочной плиты (не менее 3 см) и ее высоте над горящими материалами (по порядовкам над верхней границей дверцы обязательно делают 1-2 ряда кирпича).

Зольник

Зольник служит для поступления кислорода к горящему топливу и удаления остатков (шлака, пепла). Размер зольника для угольной или дровяной печи примерно равен 1/3 высоты топливной камеры.

Печная труба

От расположения печной трубы и ее высоты зависит тяга. И самая простая печь, и сложная конструкция требует высоты дымохода не менее 5 м над его выходом из топливника. При установке наружной части трубы нужно учитывать и ее высоту над коньком крыши:

• если дымоход выведен на расстоянии до 1,5 м над высшей точкой крыши, то край трубы должен быть выше конька на 50-60 см;
• если расстояние по уклону больше, высоту трубы рассчитывают так, чтобы угол между горизонталью, на которой расположен конек, и краем трубы составил не более 10°.

Печь своими руками

Ранее она была в каждом доме, теперь же печь можно считать изюминкой и национальной экзотикой. Но это очень удобная и функциональная вещь, которая может сочетать отопление, варочные поверхности, духовой шкаф и тёплую лежанку, при этом имея прекрасный дизайн.

Если украсить печь облицовкой изразцовой плиткой или кафелем, то печь превратиться в центр интерьерной задумки дома. Такую печь можно сделать своими руками.

Порядовки — подробная схема кладки печи из кирпича

Порядовки печей из кирпича можно раздобыть бесплатно, а это уже почти полдела. Ведь порядовка – это точная инструкция для размещения каждого кирпичика. Единственное что вам пригодится, так это небольшой опыт каменщика. Но кто из проживающих в частном доме хотя бы раз не сталкивался с кладкой кирпича? Стены, сараи, мангалы, заборы…теперь и печь.

Чтобы дом был обогрет как следует, нужно произвести расчёт под конкретное помещение, основываясь на показателях теплоотдачи планируемой печи. Печь должна быть такой мощности, чтобы можно было спокойно выдерживать ночь до следующей топки.

Самостоятельно сделать такие расчёты очень сложно, но можно воспользоваться данными И.В. Кузнецова, который рассчитал среднюю тепловую мощность единицы поверхности печи. Так, средней печи 1,5х1,5х2,5 м должно хватить для отопления площади до 100 кв. м.

От этого легко оттолкнутся и рассчитать размеры печи для вашего дома.

Выбираем конструкцию печи – русская, кузнецовка, голландка или шведка

Когда мы определились с примерными размерами печи нужно выбрать необходимый вариант печи, который вы будете класть. Большое количество подробных схем русских печей — от малых до больших можно найти на сайте. Огромной популярностью пользуются колпаковые печи Кузнецова и так называемые голландки или шведки.

Кузнецовки знамениты своей особой конструкции, позволяющей тёплым и холодным газам двигаться так, что КПД печи достигает порой 90–95%. Кроме того, практически полное отсутствие сажи и соответственно минимальный уход за печкой. На сайте самого автора можно найти до 150 схем разных вариантов кладки.

Также в наших краях популярны «шведки», но иногда её именуют «голландкой», хотя это не совсем верно. Поскольку шведка — это самостоятельная отопительно-варочная печь, тогда как голландки использовались только как отопительное дополнение.

Выбор «шведки» хорош и тем, что это по-настоящему печной универсал:

• На ней готовят пищу.
• Обогрев.
• Возможность встроенного духового шкафа.

Рассмотрим, как сделать такую печь своими руками.

Кладка печи

Схема печи «голландка» в разрезе. Такая печь характеризуется простотой устройства и надежностью эксплуатации.

Для того чтобы получилось сложить печь своими руками, нужно иметь какое-то представление о кирпичной кладке. Качественная кладка ряда зависит от того, насколько ровно лег кирпич. Для лучшей ровности необходимо выравнивать кирпич с соседним, двигая рукой от края к середине. В то же время с помощью мастерка снимается раствор, выступающий из швов с лицевой стороны. Количество наносимого раствора должно быть больше нужного для шва на 3-5 см. Тогда во время выравнивания кирпичей раствор полностью сможет заполнить швы. Нельзя приступать к следующему ряду кладки, пока не закончен ряд предыдущий. После выкладки 2-3 рядов с помощью отвеса на потолке определяется точка, которой соответствует наружный угол печи. В эту точку забивается гвоздь (150 мм), а к нему привязывается шнур. Другой конец шнура привязывается к гвоздю, вбитому в шов кладки соответствующего угла. При использовании рейки вместо шнура можно определить уход стены в одну или другую сторону. Для этого к стенке нужной рейки прикладывается правило.

В случае кладки печи малогабаритной формы с постоянным сечением, используется специальная выдвижная опалубка. По углам будущей печи устанавливаются направляющие, выполненные из стальных или алюминиевых уголков. Внутрь конструкции ставится ящик без дна, соответствующий размерам печи. Теперь по нему ведется кладка.

Для того чтобы сложить кирпичную печь своими руками, важно знать, что шероховатая поверхность быстрее выгорает, поэтому внутренние поверхности печи тщательно затираются мочальной кистью или тряпкой, смоченной в воде. Процедура выполняется через каждые несколько рядов кладки

Порядовка печи «голландка». Толщина слоя скрепляющего раствора должна быть не менее 3-5 мм.

При возведении топливника и внутренних проемов печи нельзя использовать металлические детали. С шириной проема в один кирпич делается перекрытие на выпусках. Арочное перекрытие изготавливают по выпуклой опалубке.

Во время кладки сводов делается перевязка швов, поэтому количество рядов свода должно быть нечетным. После выкладки рядов с одной стороны делается другая. Теперь нужно сделать центральный нагрев топливника. Кладка в рядах с пятой свода скрепляется проволочными стяжками (5-6 мм).

Отопительная печь с нижним обогревом размером 1650×510 мм

Отопительная печь имеет размеры, мм: 1650x510x2310.

Расход материалов (без учета фундамента и дымовой трубы) следующий:

• кирпич красный — 640 шт.,
• глина красная — 22 ведра,
• песок — 12 ведер,
• дверка топочная — 250×210 мм,
• дверка поддувальная — 140×250 мм,
• задвижка дымовая — 130×250 мм,
• решетка колосниковая — 300×250 мм,
• дверки прочистные размером 130×140 мм — 7 шт.,
• предтопочный лист — 500×700 мм.

Печь может сложить один печник в течение 26 ч, дополнительно для приготовления глинопесчаного раствора и подноски материала потребуется около 6ч. 2

Печь рассчитана для обогрева помещения площадью до 50 м . Теплоотдача печи при одноразовой топке составляет 5 кВт (4300 ккал/ч), при двух топках в сутки — около 6,2 кВт (5300 ккал/ч). В данной печи можно применять все виды твердого топлива, но при применении антрацита и каменного угля печь с девятого ряда до перекрытия топливника желательно выложить огнеупорным кирпичом, а при его отсутствии следует выложить топливник , применив в этих рядах отборный красный кирпич.

Чертежи разрезов и порядовки приведены на рис. 7.

Рис. 7. Отопительная печь с нижним обогревом размером 1650×510 мм а — фасад и разрезы Г—Г, Д—Д, Е—Е; б — кладка 1 —8 рядовРис. 7. Продолжение в — разрезы А—А, Б—Б, В—В; г — кладка 9—17 рядовРис. 7. Продолжение д — кладка 18—35 рядов

Кладка печи не составляет особых трудностей. Пятый ряд определяет основные размеры дымоходов нижней отопительной камеры, этим рядом перекрывают дно зольниковой камеры. Двадцать пятый ряд также определяет основные размеры дымоходов верхней отопительной камеры. На поперечном разрезе печи внутренняя часть видна, как на рентгеновском снимке (см. горизонтальный разрез печи).

Особенности печей в зависимости от их размещения

Огромное разнообразие конструкций русских печей объясняется тем, что еще сотню лет назад каждый мастер обладал собственными «секретами» и строил по своему представлению. Едиными оставались лишь главные характеристики, превращающие очаг в русскую печь: большая сводчатая топочная камера, толстые стенки, кирпичный дымоход.

Печь для дома

Наиболее традиционна, удовлетворяет потребности жильцов дома в тепле. Выполняет отопительную функцию, оборудована для варки блюд и выпечки хлеба, сушки вещей, заготовки грибов и фруктов на зиму. Имеет обогреваемую лежанку для сна.

Русская печь в интерьере современного дома

В уменьшенном эконом-варианте служит в качестве кухонной печки. Размеры в плане — от 1,5х2,5 м.

Печь для дачи

Русская печь для дачи строится по стандартной конструкции, близкой к домовой. Для домов, где не живут постоянно, этот тип очага слабо приспособлен, так как от простоя в работе может отсыреть и потребовать долгой сушки. Более приспособлены для таких условий другие виды печей – голландка или шведская.

Печь для гаража

Гараж для многих мужчин становится особенным местом, создающим личное пространство

Поэтому важно, чтобы в таком небольшом помещении зимой было тепло. К гаражной кирпичной печке не выдвигается требование долго поддерживать температуру, ведь в этом помещении не готовят пищу. Поэтому конструкция такой теплушки предельно упрощена, а размеры минимальны: 60х60 см в плане при кладке в 9 рядов

Поэтому конструкция такой теплушки предельно упрощена, а размеры минимальны: 60х60 см в плане при кладке в 9 рядов.

Печь для бани

Банная печь не применяется для долгого отопления жилых помещений или приготовления еды, поэтому конструктивно отличается от домовой. Особенность – наличие обогреваемой каменки (емкости, куда загружают колотый камень стойкой к перепаду температур породы).

Печь для бани из кирпича

Печь для беседки

Желание возвести печку на открытом воздухе (в летней веранде, беседке или вообще отдельно стоящую) имеет под собой ряд рациональных обоснований. Прежде всего, хозяев интересует возможность быстро приготовить или разогреть еду с применением бесплатного сырья (отходов древесины, валежника).

Второй фактор: в жаркую погоду не хочется ради кухонных дел «включать отопление» в жилых помещениях. Нужно учесть, что во многих дачных домах большая печка отсутствует ради экономии места.

Уличная печь

Отдельно стоящую на улице печь отличает такое качество, как неприхотливость к воздухообмену. Для этих очагов не так критична угроза, что по дому распространится угарный газ. Отсюда менее строгие требования к наличию тяги, качеству кладки или возникновению трещин. Поэтому нередко подобным образом устраивают тепловые установки вообще без дымохода с открытыми решетками для шашлыка или гриля, а также коптильные камеры, выделяющие большой объем дыма.
