Как изготовить ленточнопильный механизм своими руками?

Чтобы произвести вертикальный ленточнопильный станок в домашних условиях достаточно иметь лишь базовые представления о том, как происходит процесс сборки.

• Прежде всего, делают все необходимые эскизы агрегата и всех его действующих узловых частей.
• После этого, согласно чертежам, делают сварку стана для рабочего стола. Как правило, габарита стола следующие: 400 на 700 мм.
• В качестве рамного покрытия устанавливают столешницу. Чаще всего ее производят из фанерного перекрытия с глубиной проникновения 20 мм.
• Посредством приварки поперечного профиля к уголку устанавливают несущую штангу.
• Верхний и нижний шкив становится основным настилом для обеспечения качественной рабочей поверхности на основе листовой резины.
• Посредством специальной смолы инсталлируют втулку из дюралевого сплава, внутри которого сначала вытачивают проем для подшипника.
• Внутри настольной поверхности помещают двигатель, который и является приводом для работы станка. На двигатель крепят ведущий шкив.
• Для снижения вибрации установки устанавливают демпфер, выполненный собственными руками из текстолитного материала.
• При перегреве станку обязательно нужно давать «пить» время от времени.

Отличная самоделка от нашего подписчика Дениса Дд. Это ленточная пила из фанеры при минимальной стоимости такого агрегата в 8000 рублей, думаю, что эта статья может оказаться полезной.

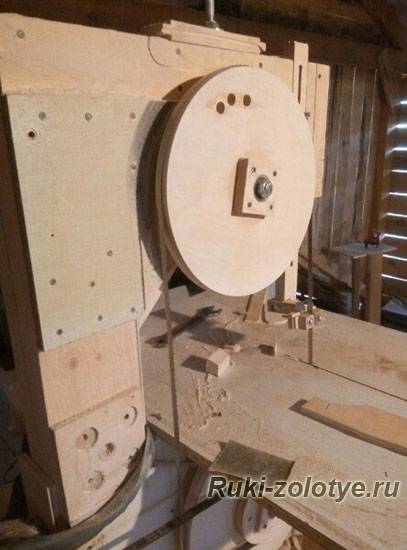

Верхняя часть станины (самая геморойная часть) собрана из 4х листов фанеры (15шка) на клей и шурупы в центре листов имеется паз шириной 100мм. и глубиной 30 мм (2 листа фанеры) в этом пазе ходит натяжитель для ленты. На фото видно.

Отдельно фото натяжителя нет, но конструкция простая к фанере 100 на 30 прикручена шпилька и с верху гайка, закручиваем гайку натяжитель поднимается лента натягивается. Ход натяжителя около 15 см. Делал ход натяжителя специально побольше чтобы была возможность использовать ленты как 2300мм так и 2500. В этот же брусок закреплен шкив верхнего вала. Регулировку угла вала, которая позволяет центровать пильную ленту, не делал (хотя зря походу) выставлял валы немного в развал, когда лента натягивается валы встают на место соответственно лента ходит по центрам валов +-. Ставить валы в развал пришлось из за недостаточно жесткой конструкции рамы именно в месте натяжителя. Нужно больше слоев фанеры тогда гулять не будет. Остальная рама сделана из досок 150/50 срощенных в двое. Тут с жесткостью все нормально.

Валы точил из той же фанеры 15 шки в два слоя. Размеры валов 350мм. В центр ставил подшипники по 2 на каждый вал, закреплены валы к станине через шпильку 16 мм подошла к подшипникам.

После того как выточил валы и собрал станину включил мотор и отшлифовал/отцентровал шкуркой и стамеской. С нижним валом проблем не возникло (мотор его крутит шкури точи не хочу), а вот верхний) пришлось заставить крестится с уже одев на него ленту. Вот в принципе таким способом были отцентрованы валы.

В результате этого в значительной мере ушла вибрация при вращении (без такой центровки агрегат колбасило из стороны в сторону). Далее балансировка валов. Снимаем ленту и ремень, крутим вал и смотрим какой стороной он опускается в низ, соответственно та тяжелее, сверлом убираем немного и опять крутим и так пока вал не будет останавливается в разных положениях, и его никуда не будет тянуть. На следующем фото видны эти отверстия.

Валы имеют форму яйца соответственно лента не касается зубцами самого вала. Нужно еще на валы резину одеть. Камеры от велосипеда как вариант.

Мотор был взят от старой стиралки, слабенький но пилит). Шкив на мотор так же был выточен из той же фанеры. Ремень ручейковый от генератора.

Направляющие для ленты ну тут описывать сложно на фото видно в принципе. 1 направляющая с верху с возможностью изменения высоты вторая закреплена под столешницей.

На направляющих стоит упорный подшипник сзади по бокам 2 сухаря из бука, собрано все на болтах, с возможностью регулировать.

Обратить внимание при сборке на верхний узел обязательно, использовать не менее 6 слоев фанеры. Т.е

2 листа цельных, потом 2 под натяжитель они разрезаны посередине (место для натяжителя) и опять 2 листа цельных. Думаю, такой жесткости будет точно достаточно чтобы валы не уходили в момент натяжки ленты.

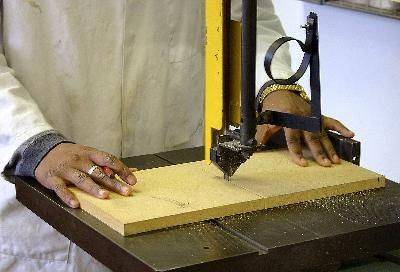

Кто работает с деревом, у того в мастерской обязательно есть различные инструменты, здесь не обойтись и без ленточной пилы. У кого ее еще нет, предлагаю сделать ленточную пилу своими руками. С такой пилой мы можем распилить ровно, по контуру любой рисунок, любую заготовку, она очень удобная и незаменимая в столярном деле.

Что необходимо для получения эффективного ленточного станка?

Самодельный ленточный станок изготовляется по готовым чертежам, которые находятся в общем доступе. Для выполнения такой работы необходимо и другое:

• найти несколько автомобильных деталей;
• подобрать соответствующий прокат сортового типа;
• правильно провести все необходимые слесарные и токарные работы;
• осуществить некоторые манипуляции при помощи сварочного аппарата.

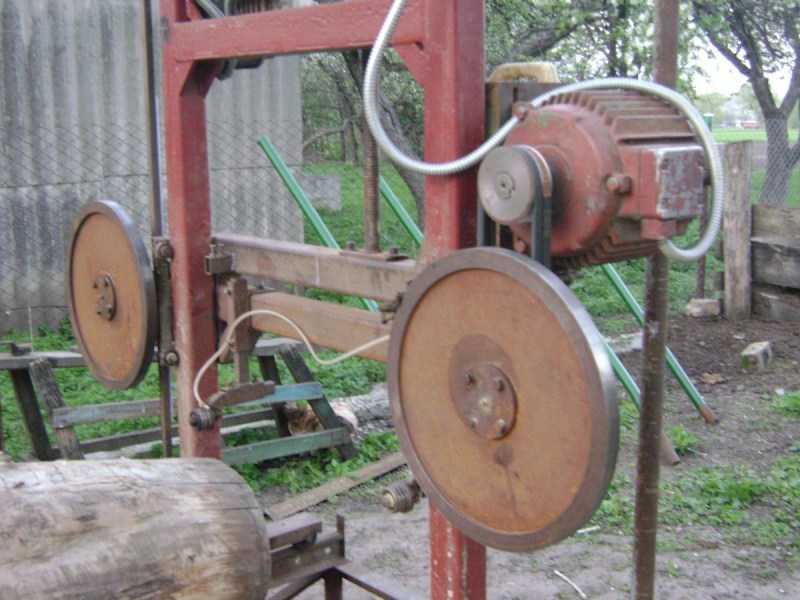

Чтобы произвести сборку ленточного станка, можно использовать ненужные шкивы, снятые из старой сельскохозяйственной техники. Лучше всего, если их диаметр достигает 300 мм. В качестве направляющих рекомендуется использовать металлические трубы двух разных диаметров. Первая должна иметь размер полдюйма, а вторая – немного больше. В результате одну трубу можно надеть на другую и получить необходимый зазор в 0,5 мм.

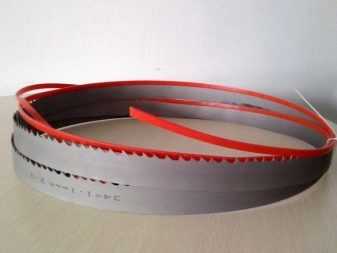

Виды ленточных полотен

Необходим грамотный подход к выбору оборудования для распилочных работ. Чтобы при эксплуатации не возникало проблем, надо правильно учитывать технические характеристики, допустимую область применения, возможности инструмента. Не последнюю роль играют параметры зубцов, размер полотна и качество заточки режущей кромки.

Разнообразие пил может смутить даже опытного мастера. В зависимости от того, что они обрабатывают, их принято разделять на типы. Это может быть:

1. Обработка дерева.
2. Резка камня.
3. Работы по металлу.
4. Распилка синтетического материала.

При работе с металлом или камнем нужно использовать инструмент, в котором присутствуют сверхпрочные сплавы. Иначе возможны случаи поломки, брак при обработке деталей или разрыв режущего полотна. Прежде чем самостоятельно собирать или приобретать подобное оборудование, нужно определиться с основными рабочими задачами и оценить объем предстоящих работ.

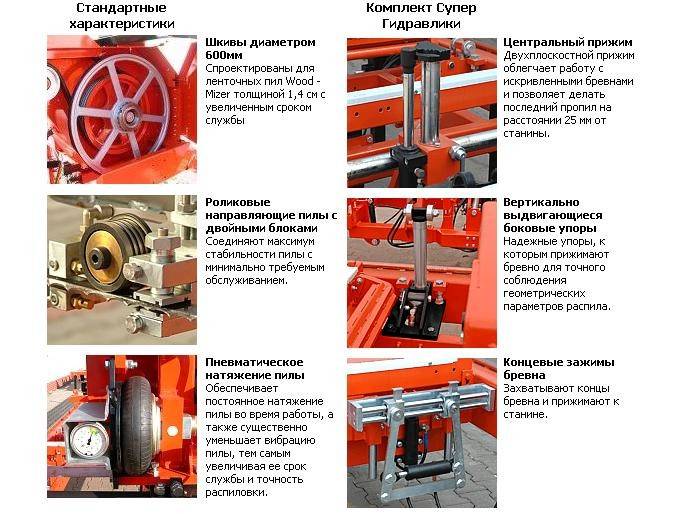

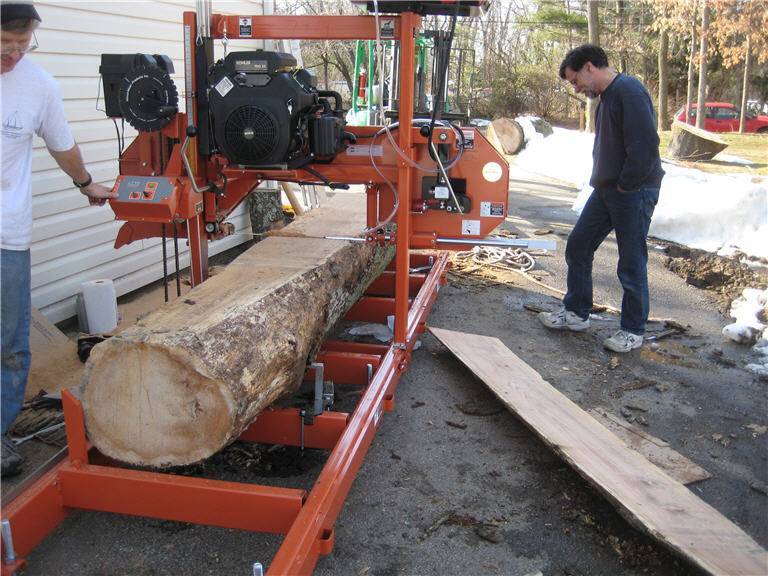

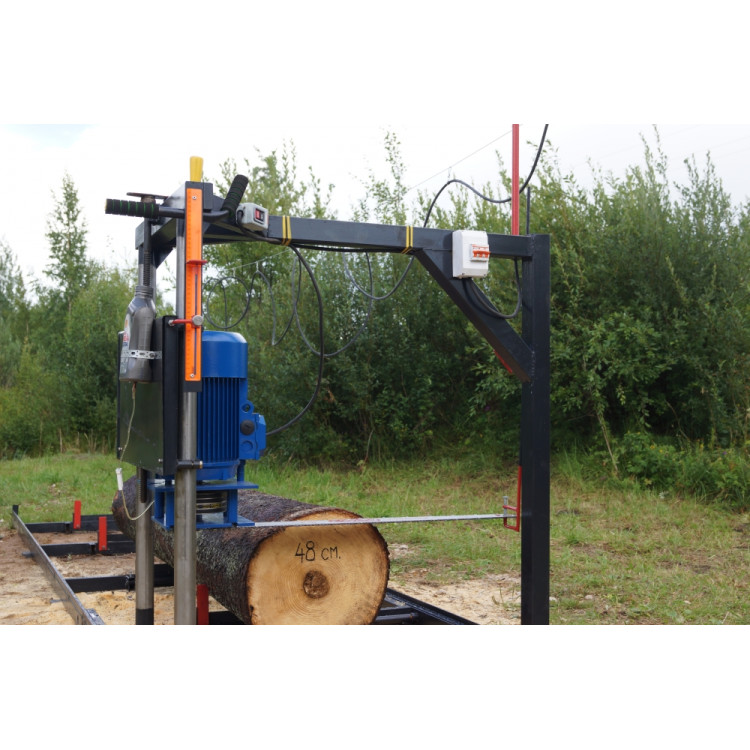

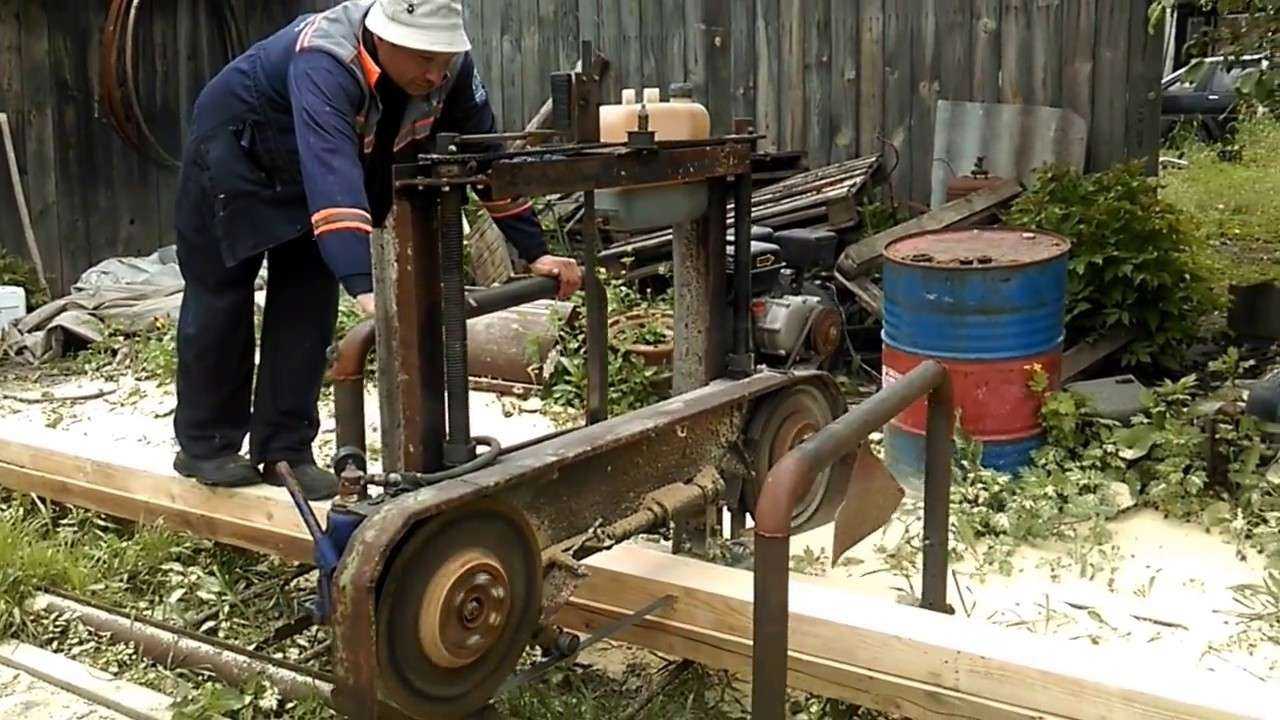

Если необходимо выполнить значительный объем работ различной направленности, связанный с использованием дерева, досок, тогда придется применить распиливание. Для этого понадобятся как бревна, так и инструмент для обработки — пилорама.

Скорость ленточной пилы.

Режим резания определяется несколькими показателями, прежде всего это материал заготовки. Необходимо учесть к какой группе сталей и сплавов он относится. Также нужно знать размер обрабатываемой заготовки и правильно выбрать шаг зуба

Немаловажное значение при этом играет, какой компанией выпущено полотно. Продавцы ленточнопильных станков дают рекомендации для выбора оптимальной скорости ленточной пилы, для конкретного вида оборудования. Хорошо зарекомендовало себя оборудование производства американской компании JET – модели с индексом VS оснащаются бесступенчатым вариатором скорости, позволяющим оптимально подобрать скорость резания для конкретной группы материала

К тому же эти станки оснащены встроенным тензометром для контроля натяжения пилы, что тоже немаловажно для увеличения срока службы пилы

Хорошо зарекомендовало себя оборудование производства американской компании JET – модели с индексом VS оснащаются бесступенчатым вариатором скорости, позволяющим оптимально подобрать скорость резания для конкретной группы материала

К тому же эти станки оснащены встроенным тензометром для контроля натяжения пилы, что тоже немаловажно для увеличения срока службы пилы

Определение скорости подачи полотна пилы. Для оптимальной резки нужно, чтобы каждый зуб ленточной пилы срезал стружку определённой толщины. Практически подача подбирается по рекомендациям производителей оборудования или по типу стружки, которая получается при резке. В случае тонкой или пылеобразной стружки нужно увеличить скорость подачи полотна или уменьшить скорость резания. Слабо вьющаяся стружка свидетельствует о правильно выбранном режиме пиления. Стружка толстая или с голубым отливом говорит о чрезмерной скорости подачи или увеличьте скорость резания.

Устройство и технические параметры ленточной пилы

Основным элементом ленточной пилы является режущее полотно, имеющее замкнутую форму. Его ширина от 6 мм до 4 см.

Виды пильных полотен:

• зубчатое;
• пила трения;
• электроискровое.

Ленточное полотно состоит из зубьев, изготовленных из высокопрочной легированной стали. Шаг зуба (количество зубьев на 1 дюйм) полотна изменяется в диапазонах:

• для инструментов с постоянным шагом: от 1 до 32;
• для оборудования с переменным шагом: от 10/14 до 0,75/1,25.

Одна из важнейших характеристик устройства — разводка, под которой понимается величина наклона зубьев к плоскости полотна. С помощью данного параметра обеспечивается необходимый ход полотна и кромки зуба.

Существует четыре вида разводки:

1. Стандартная — представляет классическую комбинацию зубьев (направо, налево, прямо);
2. разводка право-лево — чередование зубьев, повернутых направо и налево (используется при обработке мягких металлов);
3. разводка волна — специальный тип разводки, применяют для инструментов, которыми вырезают заготовки малого диаметра;
4. комбинированная разводка — тип, сочетающий элементы, рассчитан на пиление труб и конструкций с переменным сечением.

Другие узлы ленточного полотна:

• станина (рама) — необходима для придания инструменту устойчивости и минимизации вибрации при работе;
• рабочий стол, на котором установлены упор и линейка;
• две приводные шкивы, вращательные движения которых приводят в работу весь механизм;
• двигатель (от 2кВт);
• пульт управления устройством;
• система смазки деталей;
• защитный чехол.

При производстве ленточнопильных станков применяют следующие металлы:

• углеродистая сталь;
• пружинная сталь;
• инструментальные сплавы;
• быстрорежущая сталь;
• твердые сплавы.

Инструмент может использоваться как для обработки дерева, так и для резки стали.

Характеристика ленточной пилы по дереву

Основные магазинные модели:

1. «Кедр»;
2. «Мастер»;
3. «Тайга;
4. «Алтай».

Используются для распила крупных стволов деревьев, первичного лесоматериала (при лесохозяйственных работах). Преимущество над дисковой пилой — малая толщина пропила (от 1,5 до 2,5 мм).

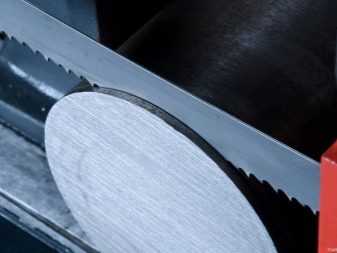

Характеристика ленточной пилы по металлу

Станки для пиления металлических конструкций используются как при прямом распиле болванок, так и для фигурной резки сплава.

Скорость работы инструмента от 30 до 100 м/мин в зависимости от типа металла и модели пилы. В таблице приведены усредненные показатели, которые могут колебаться в диапазоне 10-15% в зависимости от вида пильной ленты.

Тип металла	Скорость линейная (м/мин)	Расход смазочно-охлаждающей жидкости (%)
Сталь классическая	50-100	10
Нержавеющие металлы	30-40	5
Инструментальная сталь	40-70	10
Прокат	20-25	5
Бронза	80-100	3
Алюминий	80-120	25
Чугун	30-60	—
Медь	60-100	3
Титан	15-25	10

Помимо твердых сплавов на станках можно обрабатывать детали из пенопласта, пластика.
