Резьбовые заклепки

Резьбовые заклепки и их виды

Резьбовые заклепки часто их называют гаечные заклепки, заклепки с внутренней резьбой, заклепки гайки или бонки. Заклепки такого типа представляют из себя втулку с внутренней резьбой выполненной примерно на половину длины и не большим фланцем (бортиком) необходимым для надежного крепления заклепки в металле. Изготавливают такие заклепки из различных материалов таких как оцинкованная сталь, нержавеющая сталь, алюминиевые сплавы и EPDM резина. Помимо материала резьбовые заклепки отличаются диаметром резьбы а так же формой корпуса и видом бортика.

Назначение

Предназначение гаечных заклепок это создание резьбы в металле толщина которого может быть от 0,3 мм до 6,0 мм, для последующего соединения деталей при помощи винтов или болтов.

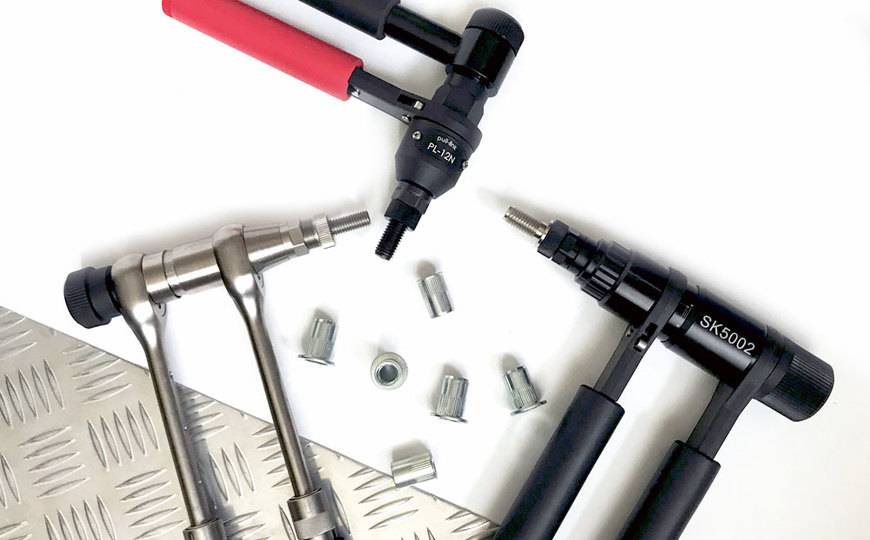

Установка резьбовых (гаечных) заклепок

Для правильной установки резьбовых заклепок используют специальный инструмент так называемые резьбовые заклепочники. Резьбовой шток заклепочника ввинчивается в гаечную заклепку и заклепка помещается в заранее подготовленное отверстие в базовом материале. (Диаметр отверстия зависит от размера заклепки и определяется по каталогу src=»https://krepmix.ru/upload/medialibrary/554/55455cc59e562b1862996d9fc4d5b627.png» class=»aligncenter» width=»672″ height=»457″ Далее резьбовой стержень втягивается в корпус заклепочника и часть заклепки не имеющая внутренней резьбы деформируется надежно фиксируя заклепку в отверстии. (Длина заклепки подбирается по каталогу производителя в зависимости от толщины материала в который ее нужно установить)

После установки резьбовой стержень заклепочника выкручивается из заклепки, на этом процесс установки завершен.

Основные преимущества резьбовых заклепок

• При помощи гаечных заклепок можно создать резьбу в тонких листах металла толщиной от 0,3 мм, при этом доступ к месту установки заклепки нужен только с одной стороны что позволяет их применять для создания резьбы в различных полых профилях и трубах.
• Установка таких заклепок происходит полностью механическим способом без применения сварки.
• При необходимости покраски деталей в которых нужно создать резьбу гаечные заклепки могут быть установлены после окраски, что избавляет от лишних операций на производстве по очистки резьбы или ее защиты перед покраской.
• Ремонтопригодность, если резьба в заклепке повреждена, то такую заклепку можно заменить путем высверливания сверлом того же диаметра что и отверстие под эту заклепку.

Формы корпуса резьбовых заклепок

Цилиндрические

Самый распространенный вид резьбовых заклепок бывают без насечки гладкие и с насечками, специальным рифлением расположенным вдоль корпуса заклепки и препятствующим её проворачиванию. Устанавливаются в круглое отверстие определенного диаметра.

Шестигранные и полушестигранные

Заклепки с такой формой корпуса применяются в местах где необходимо исключить возможность проворачивания заклепки в процессе эксплуатации. Для правильной установки заклепки отверстие в металле должно иметь шестигранную форму.Глухие (закрытые) Закрытые резьбовые заклепки защищают резьбу и внутреннюю часть изделия от попадания жидкостей и грязи, глухими бывают цилиндрические, шестигранные и полушестигранные заклепки.

Лепестковые

Применяются для установки в мягких или хрупких материалах таких как пластик. За счет своей формы образуют гораздо большую площадь соприкосновение с основанием чем стандартные резьбовые заклепки.

Виды бортика резьбовых заклепок

Стандартный бортик (цилиндрический бортик) Бортик такой формы увеличивает площадь прижимной поверхности и после установки резьбовой заклепки на поверхности металла остается видимая часть бортика в форме шайбы толщиной от 0,8 до 2 мм и с внешним диаметром от 8 до 23 мм, в зависимости от диаметра резьбы заклепки.Уменьшенный бортик (уменьшенный потайной бортик) Используется когда нужно после установки резьбовой заклепки получить максимально ровную поверхность, благодаря своей небольшой толщине подходит для монтажа в потай на металлах толщиной от 0,3 мм без применения зенковки.Потайной бортик Резьбовые заклепки с потайным бортиком позволяют после установки получить идеально ровную поверхность, высота бортика от 1,5 до 2 мм. Для правильной установки заклепок с потайным бортиком зенковка отверстий обязательна.

Резьбовыезаклепки (прайс-лист)

Краткое описание заклёпочника

Многие специалисты помнят, что ещё совсем недавно принцип соединения металла заклёпками отличался множеством недостатков и технических нюансов. Именно поэтому выполнить эту процедуру в домашних условиях было практически невозможно. Изначально стоит отметить, что сам процесс клепания сопровождался огромным количеством различных сложностей технологического плана, из-за чего выполнить качественное соединение было очень сложно.

Чтобы установить заклёпку в нужном месте мастера должны были приложить титанические усилия. Кроме того, не всегда можно было выполнить надёжное крепление с обеих сторон обрабатываемого материала. Именно поэтому специалистов часто интересовал вопрос, как закрепить заклёпку без заклёпочника, имея под рукой только подручные приспособления. Но на практике эта процедура отличалась особыми сложностями, так как развальцовка отнимает много времени и сил.

На фоне этих минусов многочисленные специалисты из разных стран работали над тем, чтобы создать качественный и простой в использовании инструмент для решения таких задач. Благодаря этому в массовой продаже появился ручной тип заклёпочника, который отличается своей компактностью и многофункциональностью. Главное преимущество этого инструмента в том, что он гарантирует надёжное соединение металлических заготовок при минимальных усилиях со стороны мастера.

Качественный заклёпочный инструмент отличается своей универсальностью и простотой, использовать его очень просто. Он позволяет обеспечить беспрепятственный доступ к соединению, без каких-либо вспомогательных приспособлений. Отдельно стоит учесть, что для работы с заклёпочным приспособлением необходимо заранее просверлить небольшое отверстие в металлической заготовке для установки заклёпки. Фиксацию выполнит главный инструмент.

Специалисты утверждают, что специфика этой работы отличается своей простотой, благодаря чему с ней теперь может справиться даже новичок. Немаловажным остаётся и тот факт, что купить инструмент для клепания заклёпок можно по весьма доступной цене

Регламентное обслуживание

Для долгой и безупречной работы заклепочников необходимо своевременно производить обслуживание инструмента:

Чистка губок, толкателя, пружины

Необходимо ежедневно в конце рабочего дня или каждые 25 часов работы протирать от металлической стружки патрон для губок, губки, толкатель губок и пружину толкателя. Это увеличит срок их службы

При очистке элементов обратите внимание на их износ, при необходимости замените соответствующий элемент

Чистка фильтра системы автоподсоса заклепки

Для пневмогидравлических моделей заклепочников необходимо в течении дня своевременно освобождать контейнер с оторванными ножками заклепок.

Раз в неделю необходимо очищать фильтр контейнера от стружки при помощи пневматического продувочного пистолета.

Чистка резьбовой шпильки заклепочника

Необходимо очищать от стружки и смазывать шпильку через каждые 50 установок. Это увеличит срок службы шпильки и мундштука и облегчит установку заклепки.

Смазка вращающихся частей гаечного заклепочника

Необходимо смазывать вращающиеся части примерно каждые 1000 установок заклепок. Недостаток смазки способствует усилению трения, снижению скорости

вращения шпильки и снижению крутящего момента

Замена гидравлического масла

Замена гидравлического масла производится не реже одного раза в год. Данная сервисная функция должна производиться только в авторизованном сервисном центре.

Насадка-заклепочник для шуруповерта: как ее установить

Установка сменной насадки производится на патрон шуруповёрта

На этапе выбора модели важно убедиться, что сочленение будет беспроблемным. Иначе придётся дополнительно приобретать переходник.

Наиболее ходовой тип патрона — быстрозажимная конструкция. Смонтировать устройство на него не составляет большого труда. После этого проверяют «нормальное» и реверсивное вращение. Для надёжности выполняется крепление специальным ключом.

Важно также убедиться в соответствии параметрам работы и самого электроинструмента. Ему следует иметь функцию реверса и напряжение хотя бы 14 В.

Описание инструмента и его виды

Заклепочник представляет собой тип инструмента, в основу работы которого положен тот же принцип, что и пистолета. Он используется для соединения элементов конструкций и их деталей толщиной не более 1 см.

При использовании такого механического пистолета соединения деталей чаще всего создают с внутренней стороны. Ручной заклепочник является рычажным вариантом пистолета, в конструкции которого можно выделить два основных элемента:

• Рычажная система, обеспечивающая необходимое усилие при соединении элементов изделий.
• Пружинный механизм, необходимый для втягивания заклепки внутрь.

Производители выпускают два вида ручных заклепочников — вытяжные и резьбовые.

Вытяжного типа

Этот тип инструмента обеспечивает соединение деталей за счет тягового усилия, посредством которого происходит фиксация заклепки. Когда рычаг пистолета оказывает силовое воздействие, стержень заклепки начинает втягиваться в ее трубчатую часть, распирая ее головку стержня. Снаружи шляпка заклепки тоже расплющивается, и в результате получается довольно прочное соединение деталей.

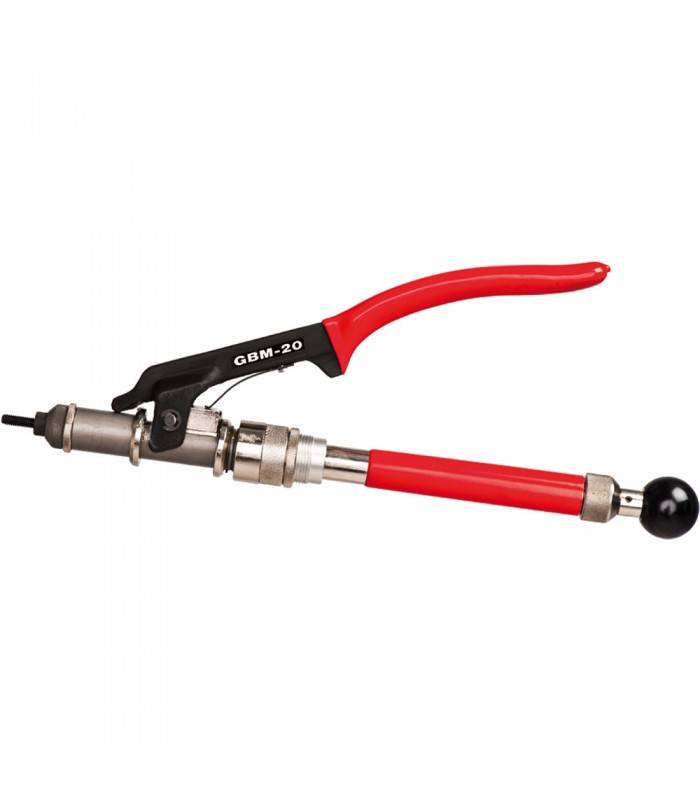

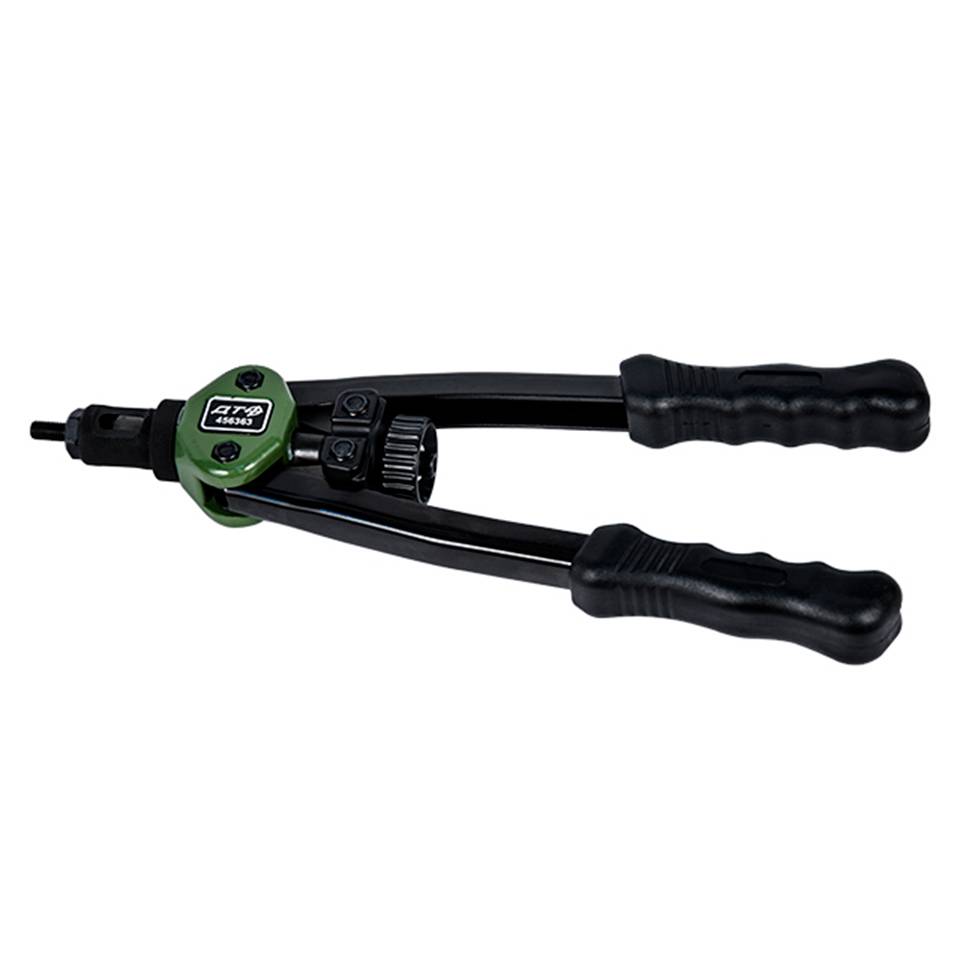

Резьбовые заклепочники

Заклепочники этого типа работают по схожему принципу за некоторым исключением. Здесь шарик втягивается в рабочую часть благодаря вращению резьбы в трубчатой части заклепки. Иными словами, соединение элементов осуществляется за счет фиксации головки посредством закручивания рукоятки. Этот способ фиксации элементов деталей менее распространен, преимущественно его используют для соединения деталей незначительной толщины.

Как правило, заклёпочный инструмент продается вместе с набором насадок различного диаметра.

В зависимости от типа используемого привода, заклепочники можно классифицировать на несколько основных групп:

• пневмогидравлические;
• аккумуляторные;
• электрические;
• механические (ручные);
• пневматические.

Чаще остальных в бытовой сфере используются устройства с механическим приводом. Производители выпускают их в двух вариантах: первый предполагает выполнение соединения деталей при помощи одной руки, а второй — за счёт силового воздействия, оказываемого двумя руками.

Принцип соединения деталей с помощью одной руки положен в основу работы и ручного заклепочника, известного под названием «гармошка».

Ручные заклепочники можно купить по различным ценам, которые зависят от нескольких факторов — типа привода, модели, способа соединения и производителя. Устройства от именитых брендов являются более дорогими в отличие от изделий неизвестных производителей.

Дорогостоящими могут считаться также аккумуляторные, пневмогидравлические и электрические модификации инструмента, если их сравнивать с ручными клепальниками. Объяснить это можно использованием в них более сложной конструкции. Чаще всего такие устройства применяются на промышленных производствах.

Применение

Использование заклепочников, естественно, связано с применением заклепок, поэтому следует рассмотреть основные их особенности. Заклепки представлены крепежными элементами в виде стержня круглого сечения с головкой. Среди них резьбовые варианты считают наиболее технологичными. От обычных крепежей они отличаются наличием резьбы.

Данные крепежные элементы дифференцируют по исходному материалу на три вида.

• Медные резьбовые заклепки характеризуются высокой долговечностью, пластичностью, коррозионной устойчивостью. Ввиду названных свойств они подходят для применения во внешних условиях и легко обрабатываются. Поэтому они имеют повсеместное использование. В строительстве такие крепежи обычно применяют для фасадов, кровли, водосточных систем.
• Алюминиевые детали во многом сходны с медными: они пластичны, устойчивы к коррозии. Кроме того, такие крепежи легкие, нетоксичные и недорогие. Благодаря этому их применяют в химической и пищевой отраслях и в авиастроении. Однако в последнем случае ввиду невысокой прочности они подходят только для узлов, не подверженных большим нагрузкам.
• Модели из углеродистой стали характеризуются высокой прочностью при небольшой массе. Для защиты их от коррозии используется оцинковка. Резьбовые заклепки из нержавеющей стали более долговечны и обладают привлекательным внешним видом.

Также рассматриваемые крепежные элементы классифицируют по конструкции.

• Стандартные модели включают подвижную гильзу и стационарную резьбу.
• Варианты с потайным бортиком рассчитаны на тонкие листы материалов, где невозможно нарезать резьбу.
• Крепежи с уменьшенным бортиком предназначены для тонких листов материала. Отличаются монтажом на одном уровне с поверхностью материала.

Резьбовые заклепки применимы на лицевой стороне. Прочность соединения во многом определяется их диаметром. Однако монтаж больших крепежных элементов сложнее и требует применения профессионального инструмента. Кроме того, необходимо использовать резьбовые заклепки длиной на несколько мм больше ширины скрепляемых деталей. Для примера, заклепочники применяют при монтаже автомобильных номеров, электроизмерительных приборов на щитках, при сборке ограждений из листовых материалов.

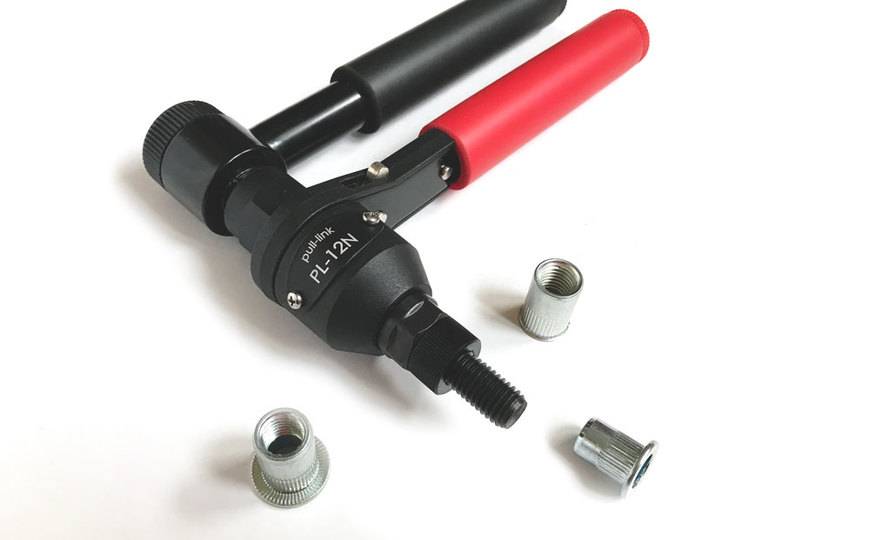

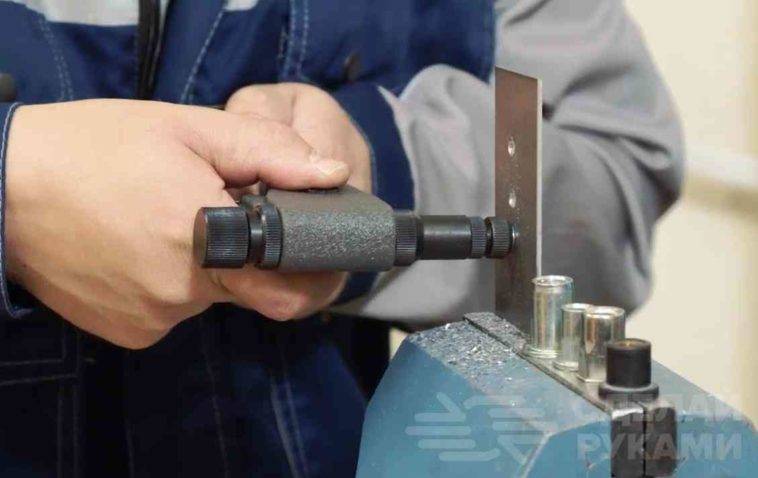

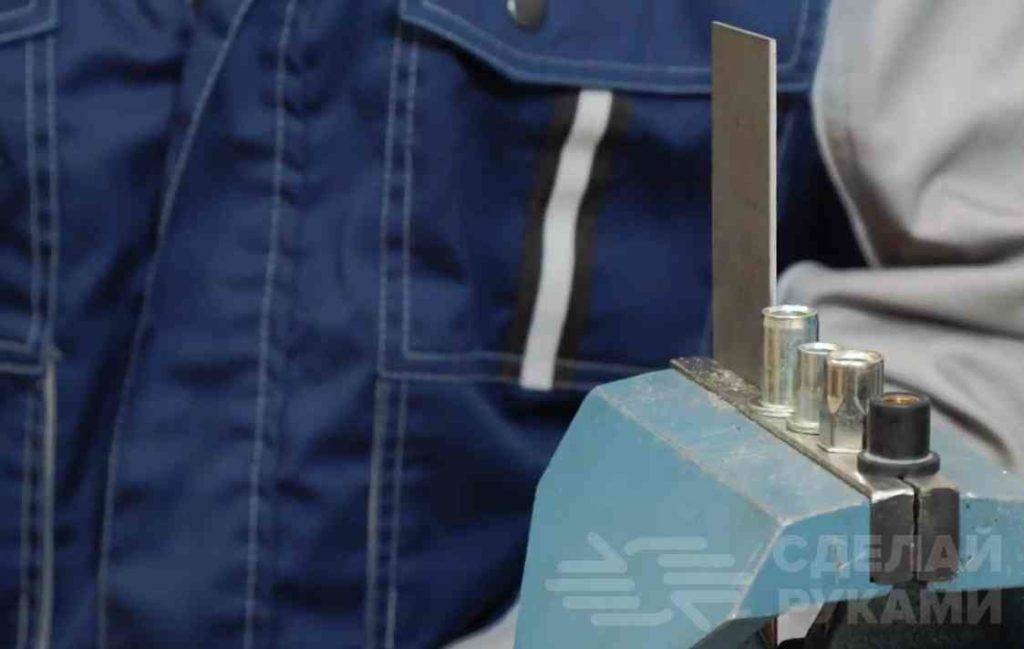

Как правильно установить заклепку-гайку

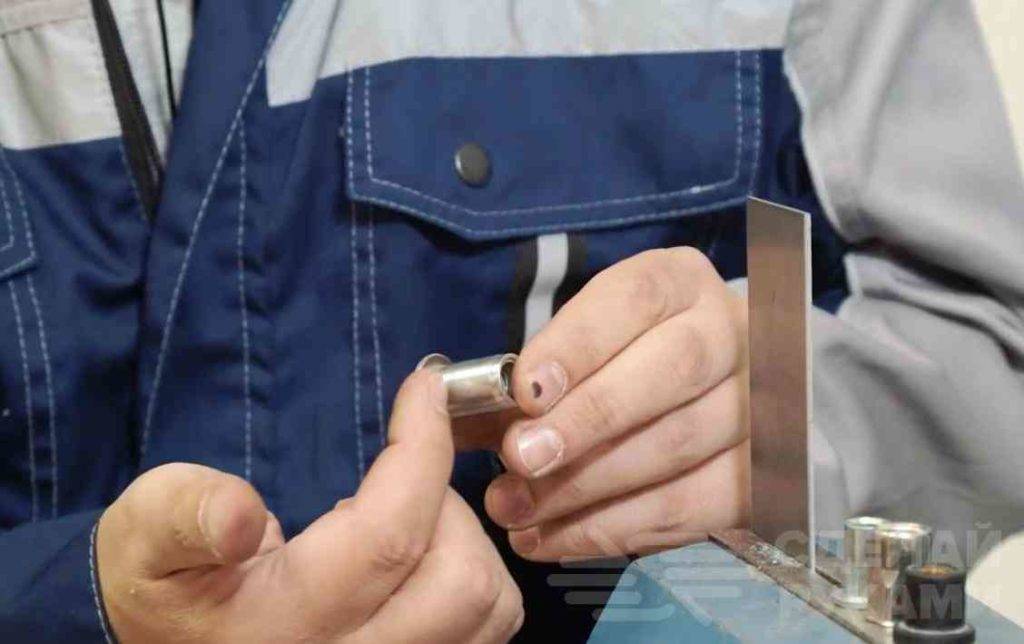

В данном обзоре поговорим о том, как правильно установить заклепку-гайку. Но сначала давайте разберемся, что они из себя представляют и для чего нужны.

Также, наверное, многим из вас будет интересно узнать, как правильно выбрать ту или иную заклепку-гайку для конкретных видов работ. Ну что же, давайте обо всем по порядку.

Заклепка-гайка представляет собой разновидность крепежа, который предназначен для установки в изделия из тонкого листового металла с целью формирования в них резьбового соединения.

Нарезать резьбу в тонкой пластине обычным метчиком не получится, поэтому заклепка-гайка — это идеальное решение для заготовок и изделий из тонких листовых металлов

Заклепки-гайки отличаются своей формой. Они бывают цилиндрические, шестигранной или полушестигранной формы, цилиндрические с рифлением и даже резиновые.

Виды заклепок и заклепочников

По способу воздействия на заклепку клепальники можно классифицировать на несколько групп:

• Ручные. В основу их работы положен принцип рычага, который оказывает силовое воздействие на заклепку с целью ее деформации. Выглядит такой инструмент как обычные плоскогубцы или пассатижи. Одноручные версии заклепочников рассчитаны на работу с заклепками диаметром до 5 мм, а двуручные — 6,4 мм.
• Пневматические. Рабочий процесс осуществляется за счёт использования силы сжатого воздуха. Поскольку работа таким заклепочником возможна лишь вместе с компрессором, его можно использовать для решения весьма ограниченного круга задач. Современные версии инструмента отличаются компактными размерами, что делает их похожими на ручные модели и позволяет использовать для проведения работ различного масштаба. Пневматические заклепочники главным образом применяются на промышленных производствах.
• Пневмогидравлические. В них демонтаж заклепки обеспечивает поршень гидравлической системы, который во время движения заставляет поступательно перемещаться шток с резьбой.
• Аккумуляторные. Их работу обеспечивает источник постоянного тока, который позволяет пользоваться ими длительное время в автономном режиме.

В свою очередь, можно классифицировать и резьбовые заклепки. По материалу изготовления их можно разделить на стальные, медные и алюминиевые. Каждая из этих разновидностей имеет свою длину и диаметр

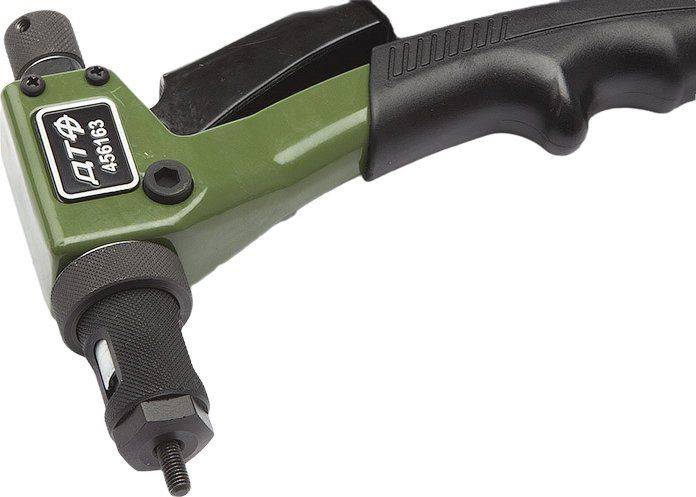

Заклепочник ручной, как им пользоваться и, как он устроен

Многие видели это приспособление в магазинах, торгующих инструментом – но не все знают, как им пользоваться. Те, кто ни разу не держал вытяжной заклепочник в руках – просто не смогут оценить удобство и универсальность его применения.

Заклепочные соединения были и остаются универсальным и недорогим способом сращивания различных деталей. В судостроении и самолетостроении – это вообще единственный способ крепления обшивки к каркасу.

Классическая клепка выглядит следующим образом:

Именно так клепали корпус «Титаника» и ручку к вашей сковородке.

Современные технологии коснулись и этого древнего способа. В быту мало кто пользуется молотком и обжимной насадкой. Существуют полуавтоматические инструменты, позволяющие приклепывать детали друг к другу практически одной рукой. Правда и заклепки выглядят несколько иначе.

Как работает ручной заклепочник?

Для понимания процесса, необходимо увидеть заклепку в работе. На схеме обозначены основные ее элементы:

В подготовленное отверстие помещается втулка заклепки. Инструмент надевается на сердечник и упирается в буртик заклепки. Зафиксированный стержень вытягивается из втулки, расклепывая ее верхнюю часть.

Когда клепка завершена, и головка сердечника прочно засела в расклепанной втулке – стержень отрывается. Склепанные материалы соединены лишь втулкой.

Принцип работы самого инструмента и его устройство так же рассмотрим на схеме.

• головка (1) одевается на сердечник установленной в отверстие заклепки;
• корпус (2) выполняет функции нижней рукоятки и упорной станины;
• верхняя рукоятка (3), опираясь на станину при помощи оси (9), является силовым рычагом;
• при сжимании рукояток рабочая втулка (4) сжимает цанговые кулачки (5), плотно фиксируя стержень заклепки;
• продолжая движение, цанговый механизм вытягивает стержень из втулки заклепки, формируя расклепанное кольцо;
• при разжимании рукояток, конусная втулка (6) под действием пружины (7) разжимает кулачки, позволяя цанговому механизму занять исходное нижнее положение;
• крышка (8) является упором для пружины, снимается для обслуживания цангового механизма;
• для удобства оператора, в корпусе хранятся сменные головки (10), для различных диаметров заклепок.

Мы рассмотрели, как работает заклепочник. При этом надо понимать, как правильно подобрать соединительные элементы.

Расходные материалы

Металл, из которого изготавливаются заклепки – зависит от материала соединяемых заготовок. Это может быть сталь, нержавейка, медь, алюминий. Речь идет о материале втулки. Вытяжной стержень изготавливается из стали. Чаще всего применяются алюминиевые втулки. Легкий металл легко деформируется при установке, и не подвержен коррозии.

Размеры клепок для заклепочника следует тщательно подбирать под толщину материала и прочностные требования к соединению.

Как правило, вытяжные заклепки не подвергаются силовому воздействию, то есть они предназначены для соединения деталей, которые не будут находиться под нагрузкой. Поэтому диаметр подбирается минимально возможный, для обеспечения прочности.

На иллюстрации видны основные размеры, которые необходимо учитывать перед покупкой.

К тому же проверьте, подходит ли набор головок вашего инструмента под диаметр клепок. От диаметра тела заклепки зависит прочность соединения. Однако злоупотреблять его величиной не стоит. Слишком крупные отверстия снижают прочность самой заготовки, да и выглядят не эстетично.

Принципы установки вытяжных заклёпок при помощи заклёпочника

Вышеозначенный инструмент располагает несколькими техническими особенностями:

• несколько насадок для заклёпок различного диаметра;
• ключ для смены насадок;
• фиксатор ручек.

Чтобы воспользоваться заклёпочником предварительно необходимо просверлить отверстия, которые по своему диаметру в точности совпадают с диаметром выбранной заклёпки.

Далее длинная часть заклёпки устанавливается внутрь заклёпки. Обе соединяемые поверхности максимально плотно сжимаются свободной рукой. Во избежание получения травм рекомендуется использовать пассатижи или любой другой аналогичный инструмент.

При этом заклёпочник «откусит» лишнее от вытяжной части.

Как выбрать подходящий заклепочник

При подборе инструмента нужно обратить внимание на ряд факторов и нюансов:

1. Какие задачи будет решать заклепочник. Для бытового использования стоит остановиться на самых простых моделях. Дома иметь дело обычно приходится с алюминием, поэтому подойдет одноручный вариант или кулисный. Если иногда требуется устанавливать стальные заклепки, то подойдет двуручный инструмент. Профессиональный уровень для толстого крепежа требуется только на производстве, при строительстве или для ремонтных услуг.
2. Параметры крепежа. Полупустотелым заклепкам подойдет вытяжной клепальник, очень простой в обращении. Для гипсокартонных профилей требуется просекатель с рычажным механизмом. Под дюбели «Молли» подбирают соответствующий инструмент, как и под анкеры.
3. Материал. Желательно, чтобы агрегат был стальной. Силуминовые и алюминиевые модели подойдут только для редкого применения в быту. Для производственных процессов они не годятся.
4. Формат головки. Если работы предстоит много и в различных условия, то понадобится вариант с поворотным механизмом. Для бытового использования можно купить прямой или угловой заклепочник.
5. Комплектация. При большом количестве дополнительных элементов вряд ли придется докупать нужные комплектующие. Если инструмент планируется использовать в мастерской, лучше присмотреться к большим наборам ключей, насадок и других приспособлений.
6. Мощность, вес. Надежный заклепочник является тяжелым инструментом. Его вес часто больше 1 кг. Но наиболее мощные и эффективные версии, пневматика или электрика, довольно легкие. Если скорость работы не является критерием, то выбирать нужно из ручных моделей или насадок на дрель.

Это базовый список критериев, на которые стоит ориентироваться при покупке заклепочника для быта или домашней мастерской.

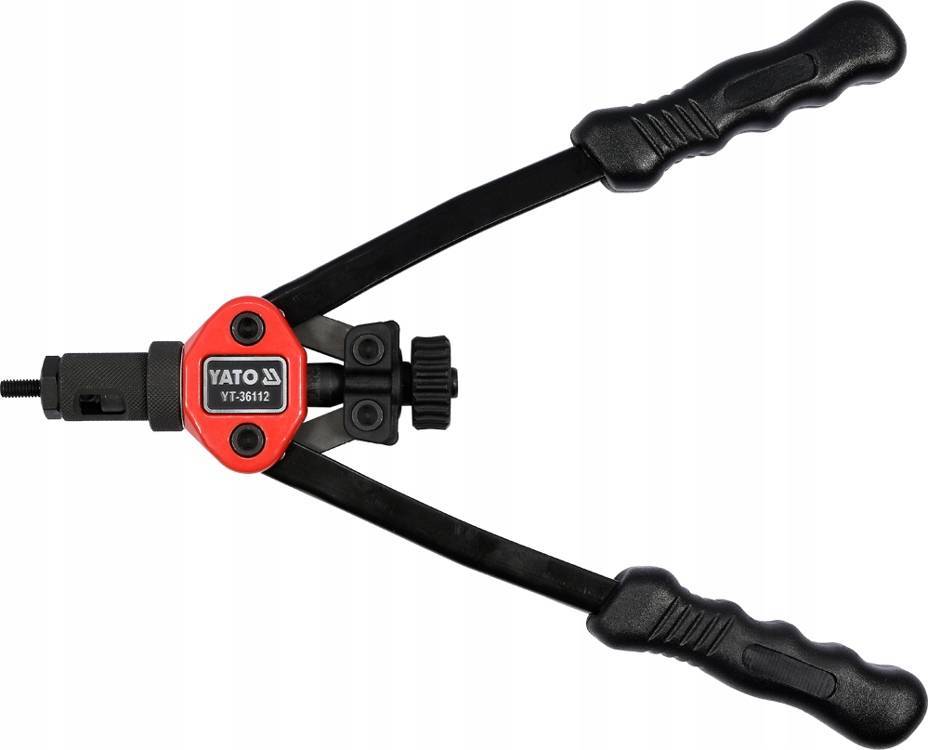

Разновидности ручных инструментов

На сегодняшний день выпущено несколько разновидностей заклёпщиков, используемых в домашней мастерской. В эту категорию попадает резьбовой и вытяжной инструмент. Чтобы понять, какой из этих инструментов лучше, необходимо подробно изучить их характеристики и функциональные возможности.

Вытяжной клепальщик ручного типа осуществляет крепление заклёпки посредством создания определённого тягового усилия. В тех заготовках, которые необходимо соединить между собой, просверливается небольшое сквозное отверстие, а уже после этого в самом устройстве определённым образом фиксируется заклёпка. После этого заклёпка аккуратно вставляется в подготовленное отверстие и тщательно распирается. Стоит учесть, что надёжная фиксация происходит благодаря сжиманию и разжиманию рукоятки устройства.

Для бытовых нужд можно приобрести резьбовой заклёпочник, режим работы которого практически аналогичен вытяжному агрегату. Единственное отличие состоит только в том, что в рабочем органе шарик втягивается внутрь заклёпки за счёт вращения резьбы. Этот способ соединения считается оптимальным для заготовок с небольшой толщиной. Связано это с тем, что на толстом металле гораздо проблематичнее выполнить нарезание резьбы. Огромное преимущество использования этого ручного инструмента состоит в том, что при необходимости в саму заклёпку можно вкрутить болт или винт.

Соединение профлистов

В принципе, профлисты можно использовать где угодно. Строгие ограничения как таковые отсутствуют. Главное условие — правильный выбор типа изделия и соответствующих размеров

Необходимо учесть еще один нюанс: на подобные крепежные элементы обязательно стоит обратить внимание, если планируется проведение креплений конструкций, после завершения работы с которыми доступ к их обратной стороне окажется полностью закрытым либо сильно затрудненным

К примеру, при работе с силовым (сигнальным) шкафом будет нелегко провести демонтаж панели, если гайки, накрученные на винты, будут проворачиваться.

Внутренняя резьба предоставляет возможность соединять тонкие листы металла и стали, ведь использование обыкновенных метизов не даст необходимого результата. Долговечность полностью зависит от параметров внешних сечений. Чем больше размер крепежа, тем выше надежность и прочность. Чтобы соединить детали, толщина которых превышает 4 мм, желательно пользоваться заклепками, имеющими резьбу М10, 1−3 мм — М6, М8, до 1 мм — М3.

Типы заклепок и заклепочных швов

Наиболее часто при монтажных работах применяются типы заклепок с полукруглой и потайной головкой. В связи с тем что заклепки с потайной головкой недостаточно прочно соединяют детали в месте клепки, их применение ограничено. Такой тип заклепок используются только в тех случаях, когда их головки по условиям эксплуатации конструкции не должны выступать над ее поверхностью. В зависимости от назначения и условий эксплуатации возможно употребление заклепок и с другими формами головок (рис. 5.15).

Выбор размеров заклепок зависит от толщины соединяемых клепкой деталей. Диаметр заклепки должен быть, как правило, равным суммарной толщине соединяемых деталей. Длина стержня заклепки определяется с учетом образования замыкающей головки, усадки стержня в процессе клепки и необходимости заполнения зазора между стержнем заклепки и стенка ни отверстия под нее.

Рассмотрим порядок определения длины стержня заклепок с потайной (см. рис. 5.14, а) и полукруглой (см. рис. 5.14, б) головками. В обоих случаях длина заклепки / определяется, исходя из толщины склепываемых деталей S и длины /0 части стержня заклепки, выступающей из отверстия над поверхностью соединяемых деталей. Длина выступающей части стержня зависит от диаметра заклепки и формы замыкающей головки. Для заклепок с полукруглой головкой 10= (1,2… 1,5)d, для заклепок с потайной головкой 10 = (0,8… ,2)d.

Для обеспечения свободной, но достаточно плотной установки заклепки диаметр отверстия должен быть несколько больше диаметра заклепки:

Диаметр заклепки, мм 2,0 2,3 2,6 3,0 3,5 4,0 5,0 6,0 7,0 8,0

Диаметр сверла, мм:

точная сборка…. 2,1 2,4 2,7 3,1 3,6 4,1 5,2 6,2 7,2 8,2

грубая сборка…. 2,3 2,6 3,1 3,5 4,0 4,5 5,7 6,7 7,7 8,7

В случаях, если невозможно сформировать в соединении замыкающую головку, применяют взрывные заклепки (рис. 5.15, ё). Такая заклепка, заполненная взрывчатым веществом, устанавливается в отверстие соединяемых деталей и осаживается легкими ударами молотка в холодном состоянии. После этого ее нагревают со стороны закладной головки каким-либо нагревательным прибором (например, паяльником), в результате чего происходит взрыв вещества, помещенного в стержне заклепки и его конец расширяется, образуя замыкающую головку.

Для соединения тонких металлических листов и деталей из неметаллических материалов используются трубчатые заклепки (рис. 5.15, ж), замыкающая головка которых образуется развальцовкой.

Место соединения деталей при помощи заклепок называется заклепочным швом. В зависимости от характера соединения и егоназначения заклепочные швы подразделяют на три вида: прочные, плотные и прочноплотные.

Прочный шов применяется в тех случаях, когда необходимо получить соединение повышенной прочности. Как правило, это соединения в различных несущих конструкциях: балки, колонны, подъемные сооружения и другие подобные конструкции.

Плотный шов используется при клепке резервуаров и сосудов для жидкостей, трубных соединений для транспортировки газов и жидкостей под небольшим давлением.

Прочноплотный шов служит для соединения деталей в устройствах и конструкциях, работающих под большим давлением, например в паровых котлах.

По взаимному положению деталей соединения различаются два типа швов: встык и внахлестку (рис. 5.16, а). Соединение деталей встык осуществляется с помощью накладок. В соединении используется одна (рис. 5.16, б) или две (рис. 5.16, в) накладки. Заклепки при любом виде соединения можно располагать в один, два, три и более рядов. В зависимости от количества рядов заклепок в соединении различают одно-, дву- и многорядные заклепочные соединения (рис. 5.17).

Расстояние между заклепками в соединении выбирается в зависимости от типа соединения (однорядное или двурядное). В однорядных швах расстояние между осями заклепок (шаг) должно быть равно трем диаметрам заклепки, а расстояние от края соединяемых деталей до оси заклепок в соединении должно составлять не менее полутора диаметров. При выполнении двухрядных швов это расстояние соответственно должно быть равно четырем диаметрам заклепки и полутора, как и в однорядном соединении. Расстояние между рядами заклепок в таких соединениях должно составлять два диаметра.

Заклепочник своими руками

В некоторых рабочих ситуациях, когда приходится иметь дело с крепежом большого диаметра, не всегда достаточно мощности обычного ручного инструмента. Выйти из подобного положения можно, если заранее изготовить своими руками ручной заклепочник с учётом часто возникающих задач. В качестве основы для этого приспособления можно использовать стальной болт того же сечения, что и заклепка.

На него следует навесить гайку, а затем надеть сверху небольшой упорный шариковый подшипник. Эта деталь поможет обеспечить равномерное распределение давления, когда инструмент будет оказывать усилие на заклепку, а также поможет предотвратить заклинивание гайки. Во время сборки самодельного ручного заклепочника обязательно следует надеть между крепежом и подшипником пару шайб, для правильного расчета количества которых следует ориентироваться на глубину проникновения крепежа в материал.

Установка крепежа с помощью самодельного заклепочника выполняется по следующему алгоритму:

• Сперва инструмент нужно совместить с отверстием необходимого диаметра, а затем, придерживая одним ключом гайку, следует выкрутить головку винта другим ключом.
• Под воздействием усилия, которое вынудит болт покинуть скрепляемую поверхность, заклепка будет деформирована, благодаря чему она с легкостью примет правильное положение в посадочном месте.

К такому способу установки крепежа следует прибегать, лишь когда мастер не располагает достаточным временем или возможностями для покупки фирменного инструмента для резьбовых заклепок. Самодельный заклепочник имеет лишь один существенный минус — во время работы болт может заклинить внутри крепежа. Чаще всего это происходит из-за чрезмерного давления на рукоятку инструмента либо слишком мягкой поверхности материала болта. Поэтому такую резьбу ничего не стоит срезать более твердой гайке.

Если у вас есть возможность воспользоваться токарным станкам, то можно попробовать сделать усовершенствованную версию механического заклепочника. Выглядит такой вариант инструмента в виде болта с резьбой разного диаметра. В головку со сквозным отверстием нужно поместить рычаг определённой длины, чтобы можно было надежно зафиксировать инструмент. Обязательно нужно надеть широкую шайбу между прижимной гайкой и заклепкой.

Как и в предыдущем случае, шайба здесь нужна для того, чтобы обеспечить равномерное распределение давления. Главным плюсом такого самодельного заклепочника является то, что прижимная гайка может перемещаться по болту большого диаметра, являющемуся более надежным в отличие от крепежей размера М2-М4, а это позволит предотвратить появление деформации.

Домашние мастера, которым приходится регулярно выполнять разного рода работы бытового характера, должны иметь в своем арсенале массу разнообразных инструментов. В их числе должен быть и заклепочник, с помощью которого можно создать надежные соединения с минимальными усилиями.

Но для обеспечения надлежащего соединения элементов необходимо правильно выбрать не только заклепочник, но и заклепки для него. Ведь ручной вариант инструмента в состоянии обеспечить надежное соединение только при использовании алюминиевых или медных заклепок, о чём знают немногие. Ещё необходимо позаботиться, чтобы ручной заклепочник обладал достаточной мощностью и смог эффективно выполнять свою основную задачу.

Иногда, когда с этим возникают проблемы, некоторые домашние мастера начинают задумываться о том, чтобы изготовить этот инструмент своими руками. Хотя такой подход к решению возникшей задачи можно рассматривать, однако иногда во время установки крепежа болт, который является главным рабочим узлом самодельного заклепочника, может заклинить. Поэтому постоянно использовать такой инструмент не рекомендуется.
