Нормативная документация
В Российской Федерации полиэтиленовые трубы производятся по нескольким нормативным документам — в зависимости от материала трубы и области ее применения.
Напорные
За производство напорных труб отвечает межгосударственный ГОСТ 18599-2001.
Вот его ключевые пункты:
- Рабочая температура труб — от 0 до +40С. Стандартная — 20С. Номинальное эксплуатационное давление ограничено значением в 2,5 МПа (25 кгс/см2);
- Полиэтиленовая труба предназначена для транспортировки как воды, так и других жидкостей и газов;
- Диаметры полиэтиленовых труб — от 10 до 2000 миллиметров. Таблица, приведенная в тексте стандарта, включает не только номинальный диаметр, но и толщину стенки: она варьируется от 2 до 118,5 мм;
Маркировка трубы наносится на ее внешнюю поверхность и включает:
- Слово «труба» или обозначение производителя;
- Сокращенное обозначение вида полиэтилена по плотности (ПЭ 32 — ПЭ 100);
- SDR — размерное отношение, равное результату деления диаметра на толщину стенки. Чем меньше SDR, тем прочнее труба;
- Тире;
- Диаметр;
- Толщину стенки в миллиметрах;
- Назначение («питьевая» или «техническая»);
- Обозначение стандарта.
Газовые
Газовые трубы из полиэтилена производятся по национальному стандарту ГОСТ 50838 — 2009.
Вот его краткое содержание.
Действие стандарта распространяется на все трубы для подземных газопроводов.
Прокладка пластиковых газовых труб по поверхности строго запрещена: полимер горюч и не отличается антивандальными свойствами;
- Линейка размеров — от 16 до 630 мм. Толщина стенки регламентируется и в этом случае. Она составляет от 2,3 до 57,2 мм;
- При диаметре от 200 мм поставка возможна только прямыми отрезками, при меньшем сечении — в катушках или бухтах.
Обозначение включает:
- Слово «труба»;
- Обозначения материала (ПЭ 80, ПЭ 100);
- Указания на назначение трубы для транспортировки газа (слово «газ»);
- Наружный диаметр;
- Толщину стенки;
- Название стандарта.
Канализационные
Полиэтиленовые канализационные трубы производятся по ГОСТ 22689.2-89. К глубокому сожалению, я давно не встречал их в продаже. Почему к сожалению?
Посудите сами:
- В отличие от ПВХ и чугунной, полиэтиленовая канализация прекрасно переносит незначительные деформации и изгибы при укладке;
- Как мы уже выяснили выше, она не боится разморозки;
- Благодаря толстым и эластичным стенкам она мало уступает чугунной трубе по шумоизоляции , при этом сохраняя малый вес и характерную для пластика простоту монтажа.
ГОСТ предусматривает всего четыре типоразмера:
Для соединения труб между собой и с фасониной предназначены раструбы с резиновыми уплотнителями.
Особый случай
Гофрированные канализационные трубы (например, отечественная линейка Корсис от компании Полипластик) производятся по техусловиям, а не по ГОСТ, а структура такой трубы заметно отличается от обычной полиэтиленовой канализации.
Корсис делаются двухслойными: гофрированный наружный слой обеспечивает максимальную кольцевую жесткость, а гладкий внутренний — минимальное гидравлическое сопротивление.
Технологии компании Полипластик позволяют изготавливать изделия диаметром до 3000 мм (линейка Корсис Эко) и длиной до 12 метров. Трубы такого размера массово используются при монтаже канализационных коллекторов.
Многослойные для водоснабжения и отопления
Последний на сегодня стандарт — ГОСТ Р 53630-2009.
В перечень регламентируемой им продукции попадают трубы PEX и PERT, но не все, а только многослойные:
Включающие слой воспринимающего гидростатическую нагрузку (М-трубы). Пример — PEX/AL/PEX (сшитый полиэтилен с прослойкой из алюминия);
Включающие более одного слоя полимера (Р — трубы). Пример — PEX/PERT (двухслойная конструкция из сшитого и термомодифицированного полиэтилена).
Требований в тексте ГОСТ немного:
- Поверхность внутренней и внешней оболочек не должна иметь выраженных неровностей и дефектов;
- Трубы должны переносить постоянное гидростатическое давление, равное заявленному производителем, без разрушения и деформации;
- Клеевое соединение между металлической и полимерными оболочками не должно расслаиваться под нагрузкой и без нее.
Виды и технические характеристики
Существуют марки ПЭ 63, 80, 100. ПЭ 63 в данный момент применяется для укладки электрических кабелей в грунте. Это дополнительная защита резиновой оболочки от повреждения. Иногда марку 63 используют для строительства безнапорных трубопроводов холодного водоснабжения или для транспортировки газа. Это материал, который уже устарел. Многие заводы его не выпускают из-за высокой предрасположенности к растрескиванию. Имеет небольшой срок эксплуатации.
ПЭ 80 и 100 – это инновационные материалы, которые по всем показателям превосходят ПЭ 63, поэтому их используют во всех сферах – для обустройства напорных и безнапорных систем канализации, водопровода, газовых магистралей. Производители выпускают больше продукции ПЭ 100, так как ее характеристики по отношению к ПЭ 80 более совершенные.
Преимущества ПЭ 100:
- более высокая плотность, поэтому толщина стенки может быть меньшей;
- пропускная способность выше все из-за того же внутреннего диаметра;
- меньший вес трубы при одинаковых показателях давления и пропускной способности;
- устойчивость к растрескиванию у ПЭ 100 в несколько раз выше, поэтому срок службы дольше;
- материал выдерживает очень низкие температуры, что делает возможным его использование во всех регионах страны.
Преимущества трубы ПНД
- Полиэтилен более гибок, чем железо. Привычные нам железные проводники воды ржавеют и изнашиваются с течением времени, а ПНД трубы нет. При правильном хранении и соблюдении всех рекомендаций производителя, как правило, служат более 50-ти лет!
- Простота использования и применения. Благодаря гибкости материала, поврежденную трубу можно просто запаять. Использование всевозможных фитингов для перехода и соблюдения изгибов помогает в строительстве. При прорыве железной трубы придется вызывать сантехника. Тогда с ней проблем окажется в два раза больше.
- Вызов сантехника – это не единственные траты на обычный некачественный чугун. Сами они дороже, жестче и тяжелее, что усложняет их в эксплуатации. Полимерные трубы в свою очередь дешевле, легче и качественнее. Вопрос цены стоит лишь в том, что фитинг может быть дороже переходников на железные трубы. Но, если перед вами стоит выбор: купить железную, но при этом при ее поломке тратить в два раза больше или же купить качественную и недорогую, но с дорогими фитингами трубы ПНД. Советую выбрать второй вариант.
Недостаток
Со всеми преимуществами есть всего один недостаток: легкая подделка. Из-за некачественных материалов, которые используют при изготовлении подобного товара для рынков, локальных магазинов и от частных производителей, они быстро лопаются, как только по ним начинает течь горячая вода. Некачественные слои приводят к тому, что труба может в любой момент лопнуть.
Поэтому следует покупать полимерные лишь у надежных и проверенных временем производителей. Только так можно убедиться, что они строго соответствуют отечественным ГОСТам, европейским и международным стандартам качества. Завод, таким образом, исключает брак и обеспечивает многоуровневый контроль качества продукции на каждом этапе производства.
Разобравшись в целом в преимуществах, следует рассказать о разновидностях данных труб.
Когда следует выбирать металлопластиковые трубы
Такие изделия относятся к категории самых популярных видов водопроводных труб для квартиры, частного дома и дачи. Обусловлено это наличием у них следующих свойств:
- возможность прокладки водопровода из металлопластика своими руками;
- высокая стойкость к коррозии и, соответственно, длительный срок службы;
- исключена возможность образования минеральных отложений. То есть необходимость в чистке металлопластиковых водопроводных труб изнутри отпадает.
Будучи гибкой трубой для водопровода, металлопластиковое изделие эластично, легко гнётся, но при этом сохраняет форму. Это свойство присуще не всем полимерным элементам систем подвода воды. Хоть все они тоже являются гибкими водопроводными трубами, в них место сгиба снаружи и изнутри приобретает резко овальное очертание. Такое изменение конфигурации при гибке снижает пропускную способность трубопровода водоснабжения. Особо это критично в небольших помещениях. Поэтому при обустройстве водопровода на даче отдавайте предпочтение металлопластиковым изделиям. Ведь при прокладке трубопровода в малогабаритных частных домах, каковыми сегодня является большинство дач, придётся работать в труднодоступных местах и без гибки труб не обойдётся.
Металлопластиковые трубы легко гнутся, это позволит сэкономить на покупке угловых фитингов
Созданные на основе этого материала водопроводы легко переносят сильные морозы. Обусловлено это тем, что металлопластиковая водопроводная труба в разрезе представляет собой структуру, включающую три слоя:
- внешний слой полимера;
- алюминиевая фольга;
- внутренний полимерный слой.
Армирование алюминием повышает устойчивость к воздействию давления, продуцируемому замерзшей водой, а сама труба, используемая для наружного водопровода, остаётся такой же гибкой не в ущерб её сроку службы. С учётом этого, трубные изделия данного типа можно не утеплять. Поэтому, уже зная, какими бывают водопроводные трубы, и, выяснив их плюсы и минусы, очевидно, что для дач лучше выбрать металлопластиковую продукцию.
В заключение необходимо отметить, что при обустройстве подземной магистрали длительное время использовались только стальные трубы для наружного водопровода. Однако, сейчас и в этой сфере им на смену пришли полимерные изделия. Но в любом случае право выбора остаётся за домовладельцем.
https://youtube.com/watch?v=faKtDT34YUM
Виды маркировки труб.
Маркировка трубы по цветовым показателям:
В ходе производства на трубу наносится полоска с цветовым маркером для обозначения технического назначения. Трубы ПНД могут применяться для трубопровода напорного типа, в таком случае используются синие или желтые полосы, и для труб безнапорного типа, используемых для прокладки кабеля, ГНБ, самотечной канализации, цветовая маркировка не используется.

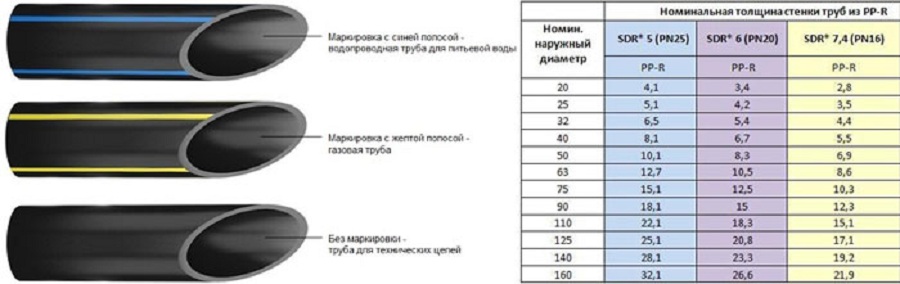

На рисунке наглядно видно назначение цветовой маркировки труб:
Буквенно-цифровая маркировка пэ труб
Такая маркировка трубы является своеобразным паспортом, с указанием «ФИО», «места рождения» и технических характеристик. Маркирование труб производится путем тиснения.
Расшифровка кода на полиэтиленовых трубах:
- Информация о предприятии, на котором изготавливалась труба. Может указываться либо название завода, либо нанесен товарный знак.
- ПЭ – сокращение, обозначающее, что трубы полиэтиленовые, и марка полиэтилена (В наше время в основном применяются ПЭ-100 и ПЭ-80). Цифры 63, 80,100, 100+ указывают на марку гранул сырья. Посмотреть размеры ПЭ — 80 и размеры ПЭ-100
- Номинальный диаметр трубы ПНД.
- Толщина стенок трубы.
- Показатель SDR. Значение этого показателя указывает на толщину полиэтиленового слоя и на нагрузку, которую можно применять для данной трубы, или возможное давление (как внутреннее, так и внешнее).
- Назначение трубы (техническая, питьевая).
- Стандарты производства — номер ГОСТ, в соответствии с которым была изготовлена полиэтиленовая труба.
- Дополнительно могут быть указаны номер партии или линии.
Давайте рассмотрим пример маркировки:
Информация, которую дает эта маркировка:
Техническая труба полиэтиленовая, изготовленная на заводе из полиэтилена низкого давления ПЭ – 100, диаметром 50 мм с толщиной стенки 4,6 мм, предназначена для водопровода в т.ч. питьевого назначения и изготовлена по ГОСТ 18599-2001.
Все трубы ПНД водопроводные представленные в нашем ассортименте идут с проставленной маркировкой в соответствии с указанной выше информацией.
Рассмотрим каждый показатель, участвующий в маркировке труб ПНД:
ТИП МАТЕРИАЛА:
Для производства ПНД труб используется полиэтилен марок ПЭ 63, 80, 100 и 100+.
Труба пэ 80 ( при маркировке будет прописано ПЭ-80) техническая является одним из самых дешевых материалов для обустройства безнапорных канализационных систем, коммуникационных сетей. Производится из вторично переработанного полиэтилена. На заводе труба изготавливается из полиэтилена низкого давления гранул марки ПЭ80
Данный материал отличается меньшей прочностью по сравнению с трубами, изготовленными из ПЭ-100, и считается несколько устаревшим, но привлекает к себе внимание более низкой ценой
Труба ПЭ 100. Наиболее используемая марка полиэтилена, так как является более усовершенствованной, качественной. Труба данной марки не растрескивается, может использовать в напорной системе трубопроводов.
РАЗМЕРНЫЙ РЯД ТРУБНОЙ ПРОДУКЦИИ

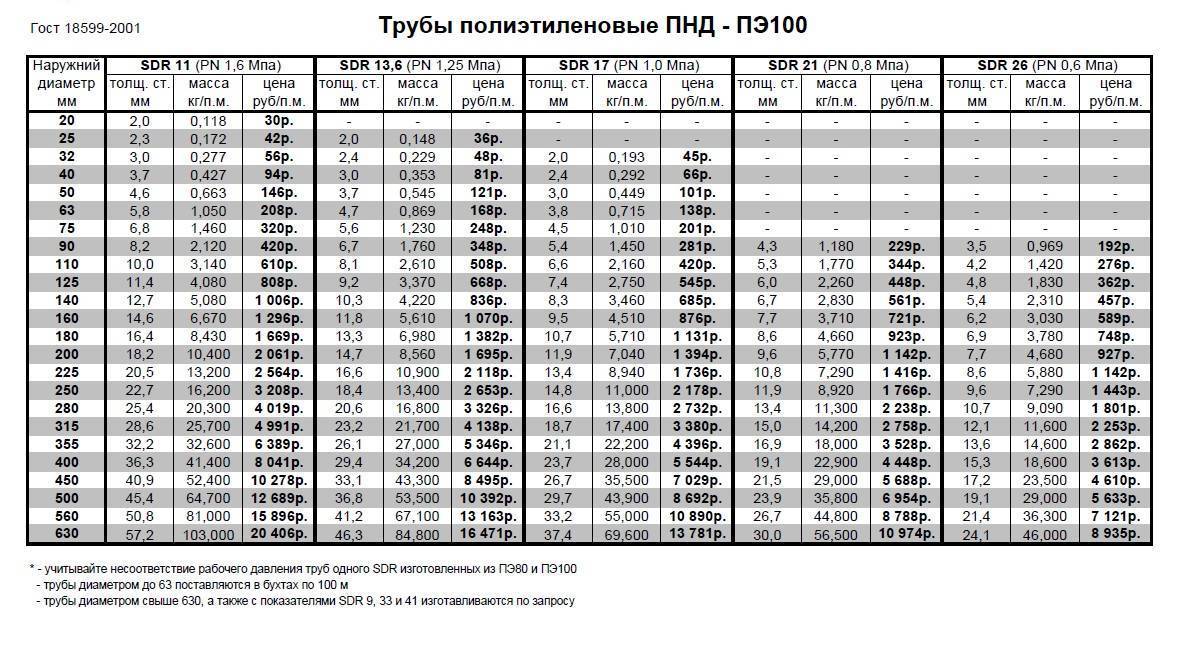

На маркировке труб обязательно указывается диаметр. Размеры наружного сечения варьируются от 16 до 1200 мм и формируются согласно международному стандарту ISO 161-1.1996.

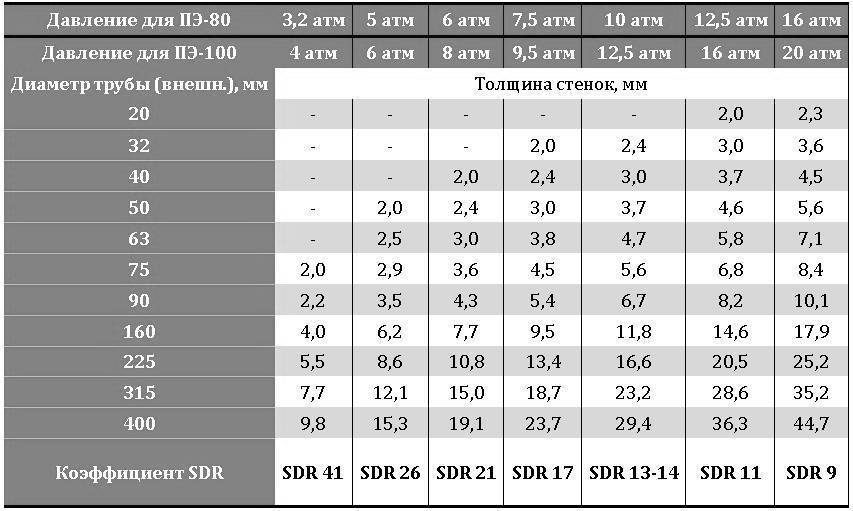

КОЭФФИЦИЕНТ SDR
SDR ( перевод с англ. Standart Dimension Ratio – стандартный размерный коэффициент) – это характеристика полиэтиленовой трубы по значению и рассчитывается из отношения наружного диаметра трубы к толщине её стенки и является величиной обратно пропорциональной толщине стенки.
SDR = НАРУЖНЫЙ ДИАМЕТР ТРУБЫ : ТОЛЩИНА СТЕНКИ ТРУБЫ
Благодаря маркировке значений SDR на трубах ПНД можно выбрать трубу необходимой прочности, в зависимости от её назначения.
Исходя из определения данного понятия, видно, что при большем значении индекса SDR, толщина стенки будет тоньше, а при меньшем SDR – толще. Таким образом, изделия с меньшим значением SDR будут прочнее и могут использоваться для работы под внешним и внутренним давлением, переносят внешние механические воздействия и, наоборот, чем выше цифра, тем менее прочными будут трубы. На сегодняшний день полиэтиленовые трубы выпускаются следующих значений SDR:
| SDR – 6 | SDR – 11 | SDR – 17,6 | SDR – 33 |
| SDR – 7,4 | SDR – 13,6 | SDR – 21 | SDR — 41 |
| SDR – 9 | SDR – 17 | SDR – 26 |
ВАЖНО! Выбирая полиэтиленовую трубу, смотрите на маркировке трубы не только значение SDR, но и на марку полиэтилена, который был использован для изготовления трубы. Трубы с одинаковым значением стандартного размерного коэффициента, но разными марками полиэтилена будут отличаться по прочности и устойчивостью к механическим воздействиям. К примеру, ПЭ 100 SDR 11 может применяться для напорных работ, в отличие от ПЭ 80 SDR11
К примеру, ПЭ 100 SDR 11 может применяться для напорных работ, в отличие от ПЭ 80 SDR11.
СТАНДАРТЫ ГОСТ можно посмотреть подробно в статье.
Способы соединения труб разных диаметров

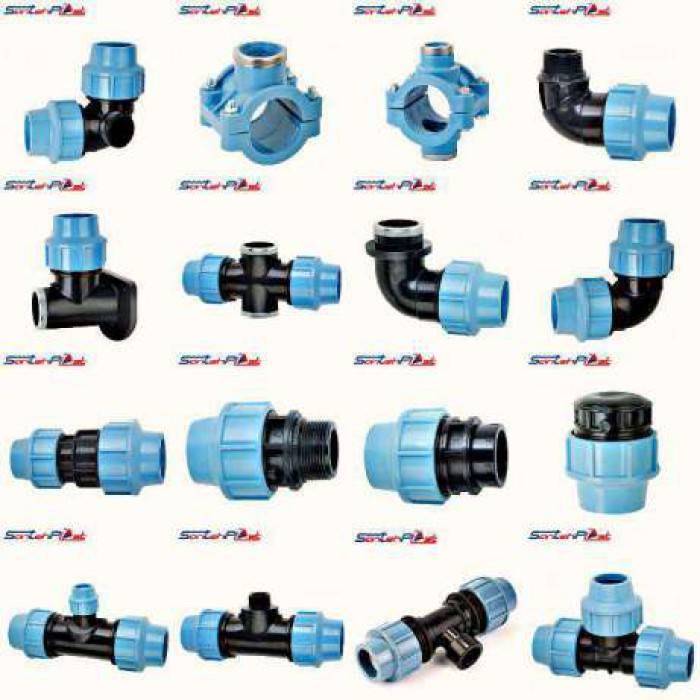

Трубы разного размера соединяют всевозможными переходными муфтами. Проще всего с раструбными трубами – для них выпускаются элементы буквально на все варианты сложных конфигураций системы. Для канализации иногда используют резиновые муфты с хомутами.

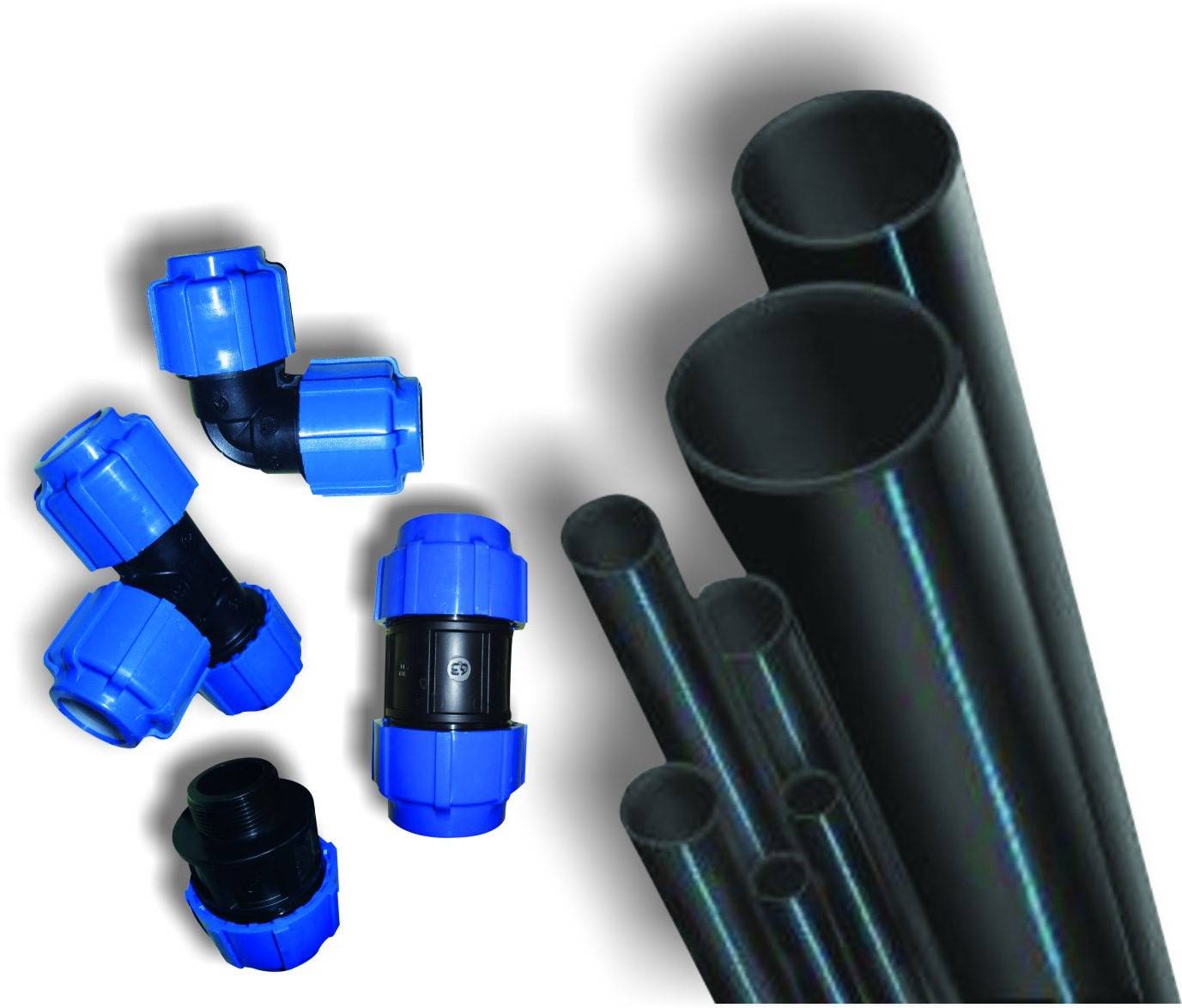

Немного сложнее выглядит вопрос соединения гладкостенных труб. Трубы небольших размеров соединяют при помощи компрессионных переходных муфт (цанговых).
Уменьшение диаметра совмещают с раструбными элементами и установкой запорной арматуры.
Для монтажа трубопроводов больших размеров также встречаются переходные элементы под сварку или сегментные фитинги (см. фото).
Переход выполняют после перехода с ПНД на металл – уж для металла точно существует множество переходных фитингов.
( 1 оценка, среднее 4 из 5 )
Обзор характеристик
С использованием метода экструзии из этилена создают изделия для упаковки, хранения и перевозки разнообразных материалов. Расшифровка ПНД в терминах труб означает полиэтилен низкого давления
Если вас интересуют параметры труб ПНД, важно учесть их размеры и характеристики
К базовым техническим характеристикам ПЭ изделия относят следующее:
- химическая и биологическая инертность;
- легкость и эластичность;
- гладкость внутренней поверхности;
- устойчивость к коррозии и высокому давлению;
- экологичность и долговечность.
При подробном рассмотрении преимуществами полиэтиленовых труб для водопровода являются следующие показатели:
- Поверхность изделий способствует свободному протеканию рабочей среды. Благодаря гладкости на стенках не образуется налет, что сказывается на постоянстве тока.
- Состав безопасен для природы и человека, поэтому изделия допускаются для транспортировки питьевой воды. Химическая устойчивость обуславливает применимость для устройства канализационных каналов.
Механическая прочность, выносливость относительно давления и перепадов температур позволяют монтировать магистрали внутри помещений без дополнительной защиты, прокладывать пути в грунте.
Коммуникации из полиэтилена служат более 50 лет, легко монтируются и недорого стоят. Но продукция обладает недостатками, которые могут повлиять на срок эксплуатации. К ним относятся слабая устойчивость к ультрафиолетовому излучению, ограниченный диапазон рабочих температур (от -20 до +40 градусов по Цельсию) и сравнительно с металлом или бетоном меньшая механическая прочность.
Технические характеристики труб ПНД
Общие характерные особенности труб ПНД можно представить в виде следующей таблицы:
| Применение | Напорные трубопроводные системы, скважины, насосные системы, защита электропроводки, газовые магистрали. |
| Цветовое исполнение | Черный цвет. На трубах по боковой поверхности наносится яркая продольная полоса: желтая – на трубах для транспортировки газа, синяя – для воды. Трубные изделия для технического применения и канализации не имеют цветных полос. |
| Срок службы | до 50 лет |
| Гибкость | Высокая |
| Рабочие температурные показатели | -20 до +40°С. |
| Максимальные температурные показатели | -70 до +80°С. |
| Размер сечения | Стандартное исполнение – до 120, встречаются до 150. |
| Показатели давления | 6-25 атм. |
| Прочность | До 38 МПа |
| Взаимодействие с агрессивными средами | Не подвергается коррозии, с газами и водой – работает нейтрально, при прокладке электрокабеля внутри трубы обладает диэлектрическими свойствами. |
| Способы монтажа | Раструбное, фитинговое, электросварное соединение. |
| Выпускаемые размеры, м | Бухты – 100, 200, 1000 м. Также выпускается в отрезках длинной до 12 м. |
Трубы ПНД маркируются признаком ПЭ, говорящего о том, что изделие произведено из полиэтилена. Применяют несколько модификаций — ПЭ 63, ПЭ 80 и ПЭ 100. Числовой показатель информирует о количестве связей молекул этилена в структурной решетке полимера, отношение количество связей к общему числу молекул.
Показатели 63, 80 и 100 характеризуют возможность трубы выдерживать давление в 6,3, 8, 10 МПа, соответственно.
SDR
Вторым важным показателем в определении технических характеристик трубы является стандартный коэффициент размера трубного изделия (индекс SDR), который определяется как отношение размера сечения трубы к толщине ее стенки. По индексу SDR можно определить, где можно использовать трубу.
| SDR | Максимальное давление, атм. | Область применения |
| 6 | 25 | Напорные магистрали, трубопроводы для подачи воды, монтаж канализационных напорных коллекторов, газопроводных линий. |
| 7,4 | 20 | |
| 9 | 16 | |
| 11 | 12 | Слабонапорные системы для транспортировки воды, оросительные магистрали. |
| 13,6 | 10 | |
| 17 | 8 | |
| 17,6 | 7 | |
| 21 | 6 | Внутридомовое слабонапорные водообеспечение малоэтажных домов |
| 26 | 5 | Внутридомовое слабонапорные водообеспечение малоэтажных домов, безнапорные (самотечные) канализационные отводы |
| 33 | 4 | |
| 41 | 4 |
Технологические характеристики ПНД труб
Технологические и эксплуатационные характеристики труб ПНД должны соответствовать требованиям ГОСТа 18599 2001. Ключевые параметры изделий — диаметр и толщина стенки.
Для прокладки систем водоснабжения используются следующие марки полиэтиленовых труб: ПЭ 32, 64, 80, 100. В быту для внутренней прокладки в основном используют 2 первые марки, ПЭ 80 больше подходит для наружного использования, а ПЭ 100 предназначен для магистральных промышленных трасс.
Трубы полиэтиленовые для водопровода
В процессе эксплуатации обязательным требованием является соблюдение рабочего давления, которое находится в обратно пропорциональной зависимости от температурных показателей: чем выше температура, тем ниже давление. При игнорировании этого требования, сроки эксплуатации трубопровода значительно снижаются.
В нормативном документе также обозначены требования к качеству и прочности труб ПНД, определить соответствие которым можно исходя из внешнего вида изделия:
- Внутри и снаружи труба должна быть гладкой. Исключением являются незначительные продольные выпуклости, которые увеличивают толщину стенки только в пределах отклонений, предусмотренных стандартом.
- Недопустимо наличие пузырьков, трещин, раковин.
- Обязательно должна быть стандартная маркировка.
Обращайте внимание на маркировку
Что касается последнего требования, то маркировка — это цветные полосы (для воды — голубые), условные обозначения, включающие:
- название;
- марку материала;
- стандартное размерное отношение между диаметром и толщиной стенки — SDR;
- номинальный наружный диаметр;
- номинальную толщину стенок;
- определение назначения («питьевая» или «техническая»);
- ГОСТ 18599-2001.
Металлопластик
Своеобразной золотой серединой среди этих двух материалов являются металлопластиковые трубы. Данный материал имеет не высокую стоимость, однако наряду с этим обладает массой положительных свойств и характеристик. Такой вариант может с лёгкостью использоваться для обустройства водопровода на даче. Большим плюсом таких труб является небольшой вес, а также лёгкость монтажа. Труба достаточно прочная, срок службы составляет порядка 35 лет.
Такие трубы идеально подходят для холодного водоснабжения потому, что им не придётся сталкиваться с высокими температурами или их перепадами. Однако даже в таком случае они могут выдержать температуру до 75°.
К основным преимуществам подобного материала можно отнести морозостойкость, а также простой монтаж. К слову, монтаж таких труб можно произвести самостоятельно. Из специального оборудования вам потребуется только ключ.
Если вы планируете оборудовать вашу ванную комнату водопроводом из подобного материала, то вы можете не бояться гнуть трубы, поскольку они поддаются такому воздействию очень легко.
Недостатком данного материала является то, что в случае использования резьбовых соединений, вы столкнетесь с проблемой, когда вам будет постоянно необходимо подкручивать соединения элементов. Потому необходимо постоянно следить за местами соединения элементов, поскольку они являются наиболее слабым местом в системе и чаще всего повреждаются.
Металлопластиковые трубы
Это оптимальный вариант как для загородного дома, так и для городской квартиры. Металлопластиковые трубы отличаются многослойной конструкцией, которая состоит из алюминия, который с двух сторон укрывается пластиком. Благодаря последнему обеспечивается гибкость, устойчивость к образованию ржавчины и другие важные параметры. А металл наделяет конструкцию большей прочностью. В итоге получается универсальный материал по невысокой стоимости.
Такие трубы обладают диэлектрической оболочкой, мало весят, не зарастают. Но есть и несколько минусов:
- Время от времени нужно подтягивать резьбовые соединения. Это значит, что трубы в этих местах не должны быть запечатаны в бетон. Такой минус обусловлен тем, алюминий сжимается в большей степени чем пластик под влиянием перепадов температурных режимов.
- Соединительные элементы отличаются более высокой стоимостью.
Если говорить об устойчивости к температурам, то армированный пластик способен выдерживать до +95 градусов (допускается кратковременное повышение до +110 градусов) и давление в 10 атм. При непродолжительном давлении в 25 атм с трубами также ничего не случится. Но при этом температура не должна превышать +25 градусов.
Таким образом металлопластиковые трубы подойдет для х/г водоснабжения. Отличаются изделия по назначению и стоимости. Если предполагается, что в системе температура будет более +35 градусов, то нужно использовать трубы белого цвета. Для того, чтобы провести холодную воду можно купить и более дешевые изделия синего, а также голубого цвета.
