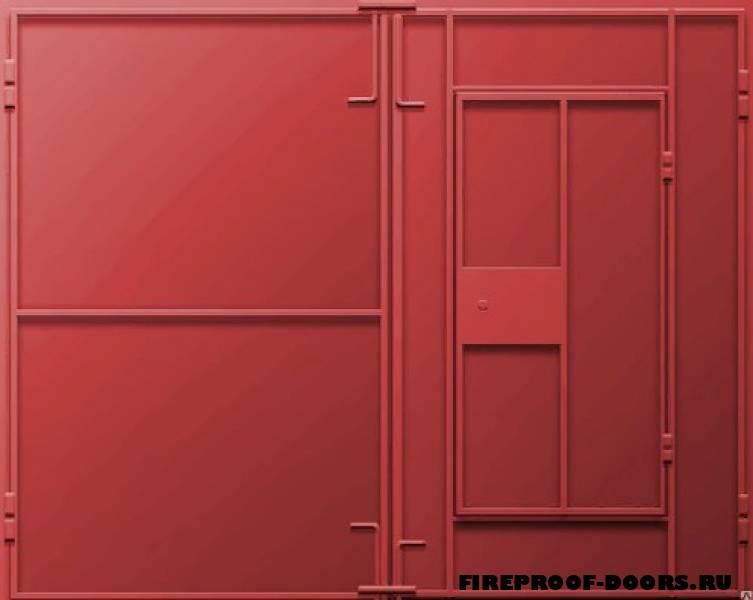

Ворота для гаража распашные

На что обратить внимание при выборе

При желании можно сделать гаражные ворота любого типа. При выборе конструкции стоит учесть возможности каждого вида, климатические условия и наличие свободного пространства. В условиях климата нашей страны лучше устанавливать распашные ворота. Такая конструкция будет исправно работать даже в очень сильный мороз.

Прежде чем установить подъемно-секционные или же подъемно-поворотные ворота, стоит хорошо подумать. Конечно, такая конструкции отличается красотой. Однако исправно работают такие ворота исключительно в теплых краях. При сильных заморозках в первую очередь замерзнет механизм и направляющие. В итоге ворота просто не откроются. Установить такую конструкцию можно в отапливаемой постройке.

Изготовление рамы створок

Рама для створок должна быть чуть меньше каркаса гаражных ворот. Она должна легко входить в проем, а полотно створок должно плотно прилегать к наружной стороне. Можно сделать раму для створок из стальных уголков или же из профилей. Отличаются такие конструкции лишь по нескольким параметрам: грузоподъемность рамы и удобство в работе.

• Чтобы сделать раму для створок своими руками, нужно сделать 4 отрезка, которые будут всего на сантиметр меньше высоты основного каркаса. Также нужно сделать еще 4 отрезка. Их длина должна быть меньше на три сантиметра ширины гаражного каркаса, разделенной на два.
• Готовые отрезки нужно разложить на ровной поверхности и измерить углы. Лучше всего разложить их внутри уже готового каркаса. Это позволит увидеть все недочеты и исправить их.
• Остается только сварить раму для створок. Для усиления ворот можно добавить еще один отрезок уголка, разместив его посередине каркаса.

Проводим монтажные работы своими руками

Подготовив все составные детали распашных ворот, можно приступать к их установке на постоянное место. Сначала проводится монтаж наружной и внутренней рамы. Конструкцию устанавливают в проем и сверяют совпадение вертикальных и горизонтальных линий, после чего скрепляются друг с другом. Для скрепления элементов используются полоски металла шириной около 4 см, которые фиксируются с расстоянием 60 см.

Следующим шагом идет оформление фронтальной стены помещения. Образовавшееся между рамами свободное пространство заполняется кирпичами. Для надежной фиксации рам в проеме задействуются арматурные пруты длиной около 25 см. Один край закрепляется на металлическом каркасе, а оставшаяся часть замуровывается в кирпичную стену. Верхнюю часть рамы перекрывают бетонной либо стальной балкой.

При необходимости обеспечить дополнительную защиту гаражные ворота оснащаются замками. Оптимальным вариантом является замок, штыри которого расходятся в 3 стороны и скрепляют створки не только между собой, но и обеспечивают фиксацию к потолку и основанию.

Чертежи гаражных ворот

Начинать изготовление гаражных ворот своими руками нужно с составления чертежа. Изготовить проект можно самостоятельно. В этом нет ничего сложного. Для этого стоит нарисовать эскиз и указать все необходимые размеры.

Прежде всего стоит выбрать подходящий размер конструкции. Минимальная ширина гаражных ворот должна быть на 60 сантиметров больше ширины транспортного средства. Это нужно для того, чтобы с левой и с правой стороны от корпуса автомобиля оставалось не менее 30 сантиметров. Чем больше это расстояние, тем проще будет осуществлять въезд. Максимальная ширина не должна превышать пяти метров. Делать въезд шире нет смысла. Обычно гаражные ворота делают шириной от 2 с половиной до 3 метров. Также при выборе ширины конструкции стоит учесть, что от рамы до перпендикулярной стены должно оставаться расстояние в 80 сантиметров.

Высота конструкции зависит от размеров транспортного средства. Обычно этот показатель составляет 2–2,2 метра. Если же в гараже будет парковаться микроавтобус, то высоту гаражных ворот можно сделать два с половиной метра.

При составлении чертежа стоит рассчитать количество необходимых материалов. Рассмотрим классический вариант распашных ворот. Конструкция будет состоять из рамы, обрамляющей въезд в гараж, и двух створок с петлями. Раму следует изготавливать из стальных уголков не менее 65 миллиметров. Для изготовления каркаса конструкции можно использовать стальной профиль прямоугольной формы или же уголки. После этого готовый каркас нужно будет обшить листовым металлом, толщина которого составляет 2–3 миллиметра. А вот петли стоит устанавливать наружные усиленные. Количество необходимого материала следует рассчитывать исходя из готового чертежа конструкции.

С подъемно-поворотным механизмом

Подъемно-поворотные ворота — надежный вариант, они способны противостоять взлому и попытке выдавливания. Полотно состоит из стального листа толщиной 2 миллиметра с утеплителем на всю площадь проема. Перемещение полотна состоит из двух этапов: выдвижение вперед и установка вверху.

Системы снабжены цепным приводом, который имеет большой запас прочности. В зависимости от размеров дверного проема и веса полотна существуют механизмы с низким, высоким и стандартным типом подъема. Приводы могут осуществлять наклонный, вертикальный и стандартный подъем.

Достоинства:

• прочность и устойчивость благодаря сплошному полотну;
• хорошо сохраняют внутри гаража необходимую температуру и влажность;
• простая конструкция.

Недостатки:

• требуется свободное пространство перед гаражом и под потолком;
• сложный монтаж;
• тяжело открывать вручную при отключении электроэнергии;
• не подходят для низких гаражей;
• высокая стоимость.

Составление чертежа и расчет размеров

Перед непосредственным выполнением монтажных работ требуется подготовить чертеж и рассчитать габариты конструкции. Размеры определяются на основании ширины самого гаража и автомобиля. При этом необходимо учитывать следующие рекомендации:

1. Минимальное расстояние между рамой и автомобильным корпусом составляет 30 см с каждой стороны. Меньший промежуток повышает риск повреждения машины, а увеличение расстояние обеспечивает более комфортный заезд.
2. Стандартная ширина конструкции варьируется в пределах от 2,5 до 3 м. Между перпендикулярной стеной и рамой оставляется промежуток не менее 0,8 м.
3. Высота ворот на схеме отмечается в пределах 2-2,2 м. Владельцам микроавтобусов рекомендуется оставить проем высотой от 2,5 м.

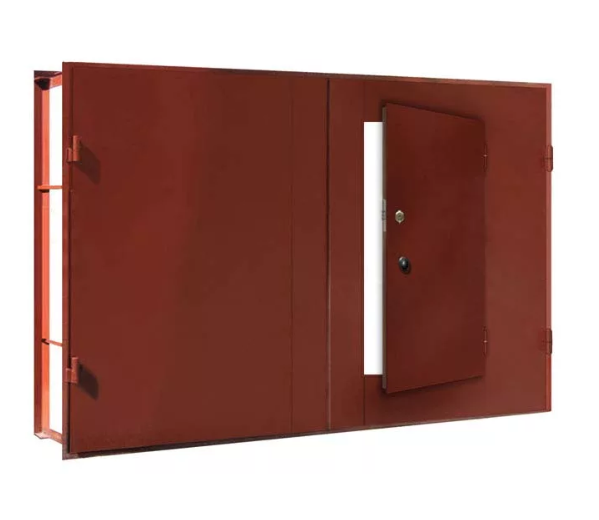

4. При желании установить ворота со встроенной калиткой необходимо определить, на какой из створок она будет монтироваться.

Как сделать распашные ворота своими руками

Конструкционная часть ворот данного типа несложная, потому их сделать вполне реально самостоятельно. Для изготовления понадобятся уголки, профили, листы. По размерам необходимо прикидывать самостоятельно, так как все зависит от размеров гаража. Можно попытаться сделать подъемные конструкции, но потребуется немалая сноровка при изготовлении всех необходимых частей.

Чертежи гаражных ворот

Не стоит начинать изготовление без чертежей, чтобы при выполнении работ не возникало скосов, неопределенностей. Сделать документацию несложно, размеры достаточно занести на бумагу, где будут показаны все части, используемый материал. Первым делом, подбирается высота и ширина

Важно учесть, что расстояние от края машины до створок запирающего механизма было как минимум 30 см. Чем расстояние выше, тем будет удобней загонять транспорт внутрь

Огромные ворота для гаража своими руками выполнять неудобно – громоздкая часть занимает много места, ее сложней открыть.

Схема ворот

По высоте изделие должно быть примерно 2-2,5 м. Здесь лучше руководствоваться размерами авто. Если планируется загонять микроавтобус, необходимо предусмотреть высоту побольше.

Части ворот: рама, которая находится на въезде, в проеме гаража, створок и петель, которые их держат. Изготавливать раму оптимально из стальных уголков толщиной около 60 мм. Каркас можно выполнить со стали или прямоугольного профиля. После часть должна быть обшита железом толщиной 2-3 мм

Важно усилить петли снаружи, чтобы никаких прогибов, искривлений не было. Глядя на предложенный чертеж, можно подобрать размеры по своему гаражу, приобрести необходимые материалы

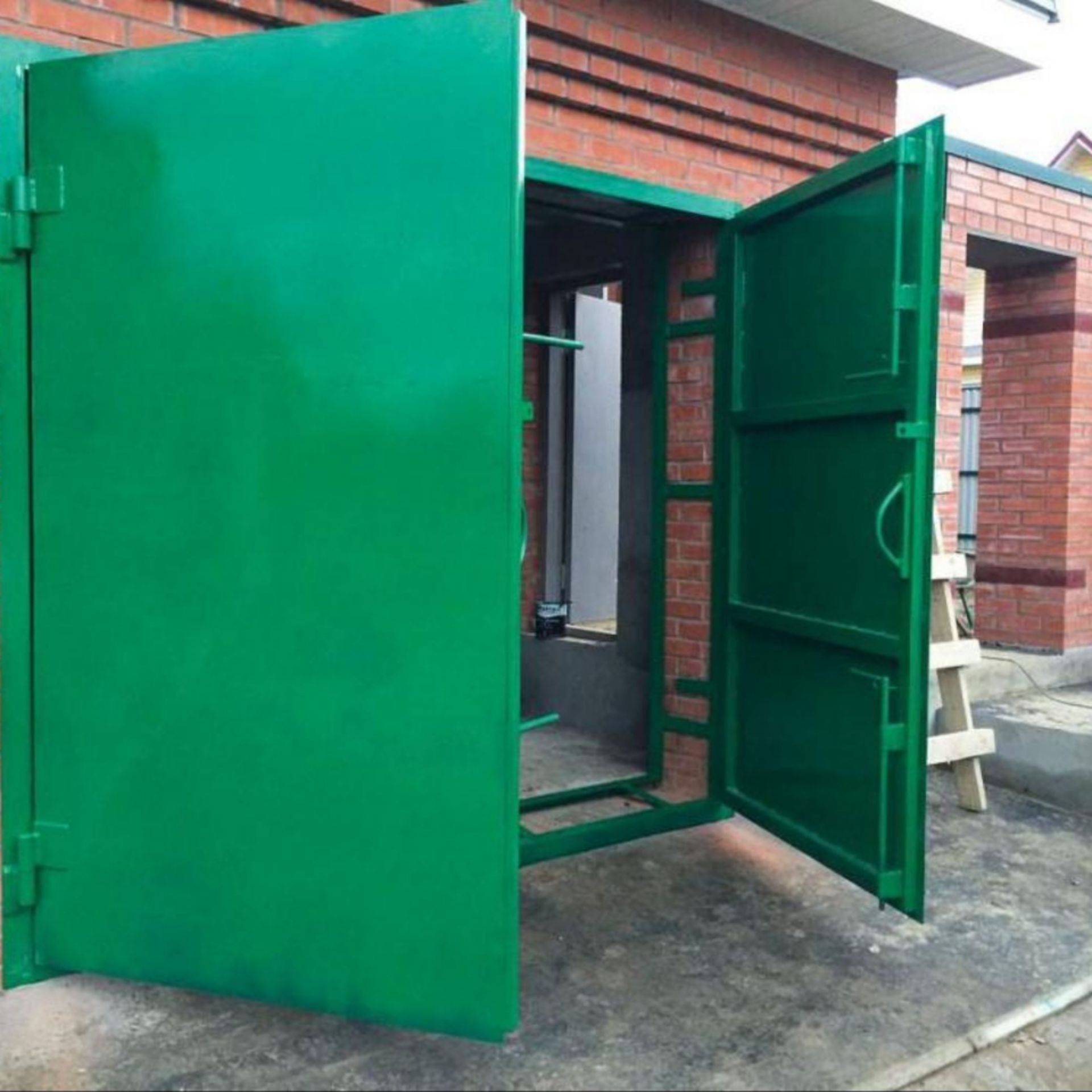

Изготовление ворот распашных

Распашные гаражные металлические ворота следует делать в несколько этапов, каждый из которых довольно важен.

Снимаем размеры
Здесь надо будет правильно снять размеры будущей конструкции. Это понадобится для покупки материала. Надо будет так же и учесть отходы, которые точно будут.
Делаем каркас
На этом этапе надо будет сделать правильную геометрическую форму каркаса

Ведь если выполнить работу не правильно, тогда ворота будет заедать и они не смогут качественно работать.
Изготовление створок
Здесь важно будет сделать обе створки симметрично. Они должны качественно становится на базовую плоскость.
Сборка
На этом этапе навариваем завесы и сделаем сборку

Надо правильно провести и регулировку ворот.
Установка
Этот процесс не сложный и после качественного выполнения работы ворота правильно разместятся на нужном месте.

Теперь разберемся более подробно с каждым из пунктов, которые позволят сделать качественные распашные металлические гаражные ворота.

Металлические гаражные ворота и требования к ним

Металлические распашные ворота для гаража должны отвечать определенным требованиям. Это во многом определит их правильность работы и безопасность помещения.

• Свободный ход створок. Размер ворот необходимо рассчитывать с учетом конкретных размеров транспортного средства;
• Расстояние от стойки ворот до бока автомобиля должно быть не менее тридцати сантиметров.
• Обычно гаражные проемы имеют следующие размеры: 5,4*2,4 или 4*2,1 метра;
• Ворота должны быть устойчивыми к взлому. Самыми прочными являются изделия, которые сделаны из стального оцинкованного листа с толщиной в два, а еще лучше – пять миллиметров;
• Накладные запоры помогают укреплять ворота;
• Также необходимо создать для ворот дополнительную защиту от окружающей среды, а точнее осадков, а также ветра. Для этих целей с помощью вертикальных запоров прочно закрепляют полотно. Они еще будут спасать ворота от перекосов.

Выбираем инструменты и материалы

Если вы решили сделать металлические распашные гаражные ворота своими руками, то необходимо запастись следующими стройматериалами:

• Уголки из стали (необходимы для изготовления несущей рамы);
• Обшивка (лист металла, дерево, ковка);
• Профиль, задвижки;
• Петли.

Под рукой в обязательно порядке должны быть такие инструменты как:

• Уровень;
• Аппарат для сварки;
• Болгарка и рулетка;
• Угольник.

Ворота будут состоять из:

• Задвижки;
• Петли;
• Обшивки;
• Стойки, а также рамы.

Способы утепления ворот своими руками

Чтобы зимой гараж не промерзал и в нем было не холодно, хозяева стараются утеплить створки. Делается это с внутренней части.

Популярные утеплители:

• экструдированный пенополистирол;
• минеральная вата;
• стекловата.

Применять бюджетные варианты пенопласта или ваты не рекомендуется, поскольку они быстро теряют свои технические свойства.

Перед изоляцией к створкам крепится деревянная обрешетка, сверху равномерно укладываются листы пенополистирола или стекловаты

Важно проследить, чтобы вся поверхность была заполнена утеплителем, без зазоров, иначе попавший воздух увеличит потери тепла

Сверху теплоизоляция обшивается вагонкой, фанерой или другим материалом. Все зазоры, стыки заполняются монтажной пеной.

После утепления необходимо поработать с отделкой готовой конструкции.

Утепление гаража

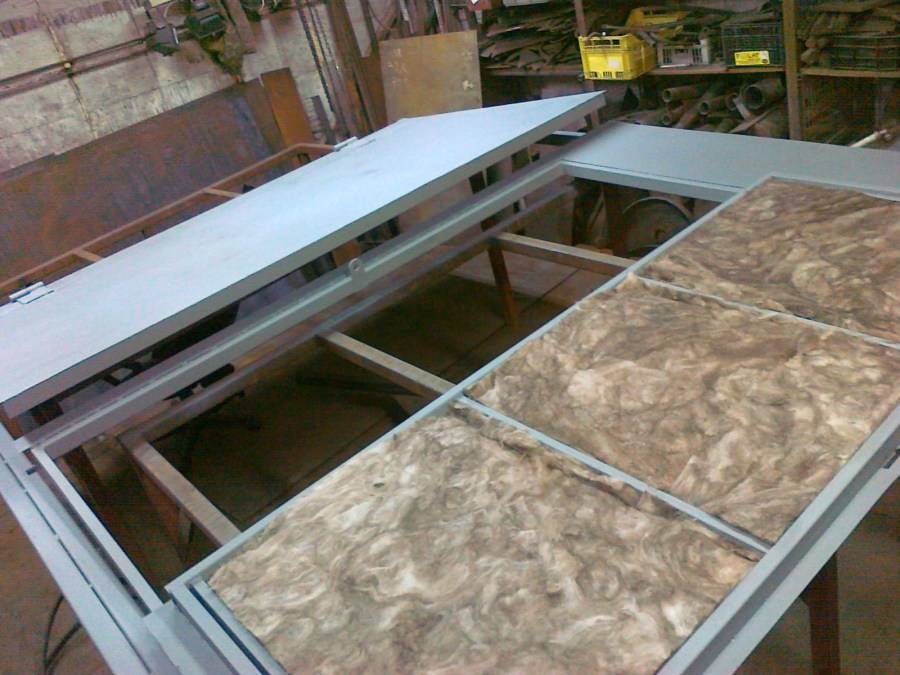

В процессе монтажа рекомендуется оснастить распашные ворота теплоизоляционным слоем, чтобы поддерживать внутри помещения более высокую температуру и продлить эксплуатационный период конструкции. Правильно смонтированная обшивка ворот обеспечивает снижение потери тепла до 60%.

Материал равномерно распределяют внутри каркаса и покрывают фанерным листом либо деревянной вагонкой. В качестве утепляющего материала не рекомендуется использовать бюджетные ватные материалы, поскольку они за короткий период утрачивают свои первоначальные характеристики.

Во время обшивки створок важно отслеживать, чтобы между теплоизоляционным слоем и металлической конструкцией не оставалось воздушных промежутков, поскольку это увеличит потери тепла. Для качественного утепления слой внутреннего материала должен иметь толщину свыше 15 см

Закончив процедуру утепления распашных ворот, следует придать готовой конструкции привлекательный внешний вид. Для этого достаточно обработать покрытие лакокрасочным материалом. Сначала с ворот удаляют остатки сварки, после чего грунтуют и красят.

Основные правила выбора гаражных ворот

Гаражные ворота выполняют две важные функции — обеспечивают защиту и являются декоративным элементом экстерьера. По правилам, сначала выбираются ворота, а потом уже проектируется или перестраивается сам гараж.

Рама ворот может быть внутри гаража и снаружи

В первую очередь учитываются такие важные параметры, как размер и внешний вид будущих ворот, особенности проёма, тип монтажа и управления, а также требующиеся дополнительные аксессуары. Существуют государственные нормативы для выбора гаражных ворот. Согласно ГОСТу 31174–2003, для малолитражки или мотоцикла рекомендуются ворота шириной 1,80–2,20 и высотой 2 метра, а для габаритных авто ширина должна составлять не менее 480 см. Ну а для того чтобы подогнать размер гаражных ворот под имеющийся автомобиль, существует специальный алгоритм. К ширине одной машины (или сумме двух) прибавляем 45 см с обеих сторон, а по высоте это должна быть «высота машины плюс стандарт запаса». По ГОСТу это 2,3 – 2,6 метра.

Почти все компании также могут изготовить изделие нужного размера. Но есть и ограничения. Они касаются нагрузки, которую может вынести сама конструкция, а точнее рама ворот из стали или алюминия. Нагрузка не может превышать 15 килограмм на квадратный метр. Допускается ширина ворот до 5 м, а высота — до 3 метров.

Способы установки

Есть два способа монтажа гаражного полотна — в проёме и за ним. Если изделие предназначено для установки в проёме, то размер его должен быть меньше (точную цифру следует уточнить). Гаражные ворота, которые монтируются вне проёма, должны быть шире. Все размеры обычно регламентируются производителями.

Утепление гаражных ворот

Для утепления ворот в гараже зачастую используют пенопласт. Листы утеплительного материала раскладываются на внутренних створках каркаса и фиксируются фанерой либо вагонкой.

Можно сделать деревянную обрешетку, заложить ее пенополистиролом ПСБ-С или минеральной ватой и заделать облицовочными плитами. Главное хорошо заполнить все воздушное пространство.

Проведя утеплительные работы, не стоит забывать о хорошей вентиляции.

Изготовление ворот занимает примерно 2-3 дня работы, а в результате получаются уникальные размеры и особенный дизайн. Работа, сделанная своими руками, повышает самооценку и улучшает настроение.

Выполнение каркаса и створок

Эта часть делается немного меньшей, чем рама. Она должна без усилия входить в проем створок и хорошо прилегать к внешней стороне рамы. Чтобы ее изготовить, понадобится стальной уголок. Подойдет такой же, как и для рамы. Если материал отсутствует, подойдет прямоугольный профиль. Различие будет в комфорте произведения сварочных работ. Делается все следующим образом:

1. Вырезается 4 части, которые меньше на 10 мм, чем рама для ворот. Зазор нужен, чтобы не было сложностей при вхождении данной части в рамку. Створки две, потому необходимо еще столько же частей, которые вырезаются.

Изготовление каркаса

2. Части укладываются на горизонтальную поверхность и между ними устанавливается угол в 90о. как вариант, можно уложить в уже готовой рамке, чтобы видеть небольшие скосы еще не приваренных частей.

3.Углы привариваются
Чертеж запирающей конструкции

После необходимо изготовить створки. Делаются они с помощью листов стали. Оптимально использовать материал 2 мм в толщину. Производятся следующие операции:

1. Вырезается 2 полотна немного (на 3 см) больше, чем высота отверстия для ворот. Полотно 1 делается меньшим на 2 см, чем ширина каркаса, полотно 2 – больше на 2 см.
2. Полотна должны выступать за грани каркаса на пару сантиметров, со всех сторон. Одна створка будет ложиться поверху второй, потому делать, какая будет сверху, необходимо по удобству.

   3. К частям привариваются петельки. Одна часть должна быть закреплена на створке, которая будет открываться, вторая – к раме на воротах. Для усиления, под ними можно уложить и приварить еще небольшой кусок арматуры.

   4. Все части укладываются на ровную поверхность, проверяется, есть ли искривления, неровности.

Если все части лежат ровно, можно устанавливать гаражные ворота, сделанные по схеме собственноручно, в гараж, продолжать кладку кирпича.

Створки ворот

Самый распространенный материал для изготовления створок гаражных ворот это стальной лист. Ходовая толщина 2-4 мм. Высота створок должна превышать высоту гаражного проема на 3 см и чтобы выходило внахлест, на 2 см отличатся длиной друг от друга.

Затем привариваются усиленные петли. Нижняя часть к раме, а верхняя к створке.

Из арматуры и полосок металла можно усилить крепление, путем приваривания полоски около 6мм к верхней половине петли и к створке. Арматура вваривается изнутри.

Когда все готово, углы ровные, все надежно скреплено, створки беспрепятственно открываются и плотно закрываются, можно начинать установку ворот.

Основные этапы изготовления

Чтобы установленная конструкция прослужила долгие годы, свободно открывалась и закрывалась, а также не разрушалась из-за негативного внешнего воздействия, необходимо соблюдать последовательность монтажа. Процесс изготовления распашных ворот на каркасе предполагает выполнение нескольких ключевых этапов.

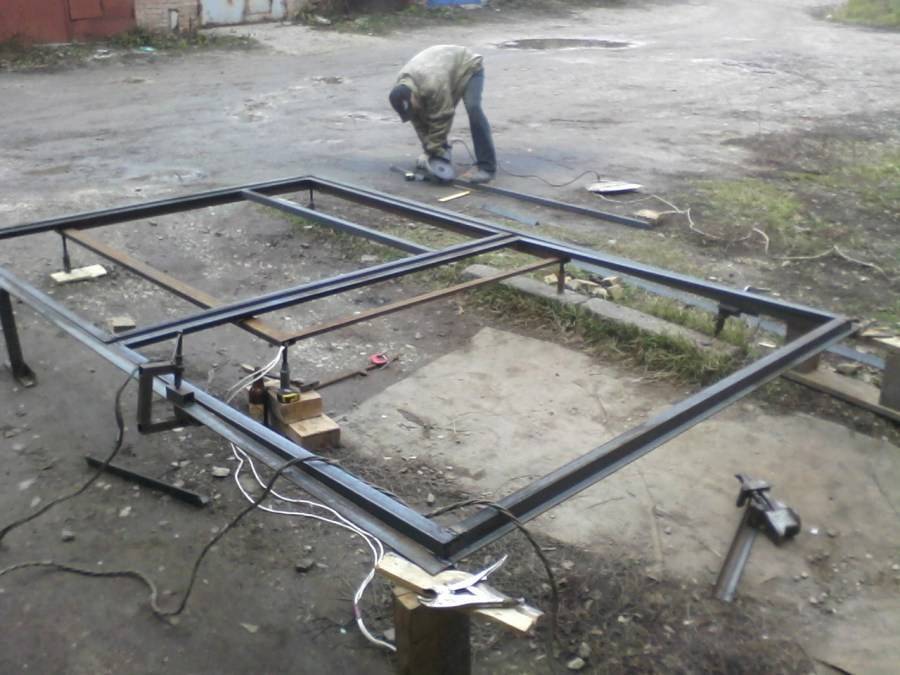

Изготовление рамы

Прежде чем приступить к изготовлению рамы, важно найти подходящее рабочее место. Поверхность рабочего пространства должна быть гладкой, а масштаб больше габаритов конструкции на метр со всех сторон

Допускается выполнять работу, закрепив на кирпичных столбиках плотный материал. Создание рамы начинают после возведения фронтальной стены.

Металлическая рама монтируется из внешней и внутренней составляющих. Сначала из металлического уголка вырезается 8 деталей, одна половина которых равняется высоте, а вторая — ширине въездного проема. Получившиеся заготовки раскладывают на ровной поверхности для измерения углов.

Если каждая деталь обладает прямым углом, необходимо соединить элементы при помощи сварочного шва, наложив друг на друга. Если в ходе приваривания произошло нарушение угла, исправить погрешность возможно рычагом, изготовленным из обрезков. В проблемных местах дополнительно привариваются уголки. После устранения дефектов проводится шлифовка, чтобы обеспечить плотное прилегание створок.

Полотно и силовые петли

Основным элементом распашных ворот является полотно, которое состоит из двух створок. Полотно из металлических листов крепится на профильный каркас. Процесс подготовки полотна требует выполнения следующих действий:

1. Лист металла размечается согласно определенным габаритам створок. Левая створка должна быть шире на 10-20 мм, чтобы накладываться внахлест.
2. Створки вырезаются с помощью болгарки и привариваются к раме с нижней стороны для предварительной фиксации.
3. Когда створки выровнены, необходимо закрепить их сваркой по всему периметру. Чтобы во время рабочего процесса полотна не сдвигались, рекомендуется начать сварку с углов.
4. После приваривания элементов требуется установка петель.

Петли и фиксаторы ворот

Фиксирующие петли для ворот необходимо приобрести и подготовить заранее. Петли состоят из двух частей. Одна деталь крепится на цилиндре и обеспечивает возможность вращения конструкции. Вторая часть выполняет функцию крепежа. Для установки ворот потребуется 4 петли. При использовании конструкции с повышенной массой и крупными габаритами можно увеличить количество крепежей до 6.

Во время монтажа нижняя часть петель приваривается к внешней стороне рамы, а верхний элемент фиксируется с обратной стороны. Для повышения прочности крепления разрешается приварить с каждой стороны петли по металлической полоске.

Роллеты

Роллетные ворота считаются не надежными, сложными в установке, хозяева редко выбирают этот тип. Состоят из отдельных алюминиевых пластин, при открытии они поднимаются к потолку и складываются в специальный короб. Для нормального функционирования требуются благоприятные климатические условия. А также охрана или защита от вандалов.

Под каждым описанием представлены соответствующие фотографии гаражных ворот.

Все входные конструкции, возможно, автоматизировать и управлять при помощи пульта вмонтированного в брелок от ключей.

Если гараж, не отапливаемый, оптимальным выбором будут распашные ворота, которые отлично служат даже при низких температурах.

Автолюбители, обладающие специальными знаниями, разбирающиеся в монтаже, сами могут разработать проект, сделать чертеж, приобрести необходимые материалы и полностью создать конструкцию. Хотя придется хорошенько постараться, выполняя все технические особенности сборки, чтобы результат радовал качеством и высокой функциональностью.

Конструктивные особенности

Распашные ворота — классический вариант конструкции для гаражей, расположенных рядом с жилыми массивами или на загородных участках. В перечень особенностей и преимуществ распашных конструкций относятся следующие:

1. Конструкция обеспечивает надежную защиту от несанкционированного проникновения в случае сооружения ворот из толстого металла с дополнительными ребрами жесткости.
2. Створки очень легко открываются и закрываются. Угол открытия может меняться в зависимости от типа используемых петель.
3. Монтаж не требует специальной подготовки. Для установки достаточно предварительно подготовить схему и последовательно выполнить ряд действий.
4. Использование дополнительного утеплительного слоя позволяет сделать помещение теплым, чтобы использовать его в качестве мастерской.
5. Распашная конструкция отличается длительным периодом эксплуатации и устойчивостью ко внешним воздействиям.

Подключение автоматики

Автоматика устанавливается по желанию владельцев, с целью упрощения контроля работы ворот.

При выборе модели внимание уделяется мощности электропривода, от которого будет зависеть скорость, срок эксплуатации автоматики. Привод представляет собой рычаг, который за счет редуктора контролируется двигателем

Привод представляет собой рычаг, который за счет редуктора контролируется двигателем.

Кроме привода в комплекте поставляются:

• сигнальная лампа;
• фотоэлементы;
• блок управления;
• замок (отвечает за разблокировку ключей).

По принципу работы электроприводы бывают:

1. Линейными. Пользуются наибольшим спросом. Цена доступна. Просты в монтаже. Открываются наружу. Блок управления контролирует работу двигателя и в нужный момент замедляет, тем самым продлевая срок службы механизму.
2. Гидравлическими. Механизм уступает по надежности линейному, электромеханическому. Принцип работы основан на гидравлическом насосе. Движение створок контролируют гидроцилиндры. Установленные датчики гарантируют безопасность.
3. Электромеханическими. Комбинированный вариант автоматического и на случай отключения электроэнергии ручного открывания, закрывания створок.
4. Рычажными. Движение рычагов позволяет створкам перемещаться. Этот тип привода обеспечивает максимально плавное открытие ворот и прочное закрытие. Для защиты от попадания влаги, замерзания воды в механизме допускается подземная установка электропривода. Пример фурнитуры, которая обеспечивает плавное открытие дверей, ‒ это петли с подшипниками торговой марки Rolling Center.

Большинство владельцев автомобилей выбирают линейный механизм. С его помощью возможно открытие створок наружу и внутрь помещения.

Дальше устанавливается приемник в разъем платы управления. Он отвечает за подачу, распознавание сигналов управления. Здесь же ставятся перемычки — для тестирования работы привода.

Последними на очереди к подключению идут фотоэлементы. К ним должна прилагаться отдельная перемычка. Фотоэлементы подсоединяются к плате согласно предложенной схемы. Они защищают автомобиль от удара при торможении в воротах. Высота крепежа ‒ от 50 до 70 см.

Следующий шаг ‒ выставление программы на пульте управления. Относительно этого этапа нет стандартных рекомендаций, поскольку у каждого производителя своя инструкция по программированию

Важно просто ее соблюдать

Популярными производителями ворот для гаражей, автоматики к ним считаются компании «Алютех» (Белоруссия) и «Дорхан» (Россия).

Разобраться подробнее с видами дверной автоматики, что есть в продаже, узнать о других нюансах работы механизмов, вы сможете из статьи про распашные ворота из профнастила, ссылка на которую приведена в разделе выше.

Общие сведения о воротах для гаража

Виды ворот для гаража

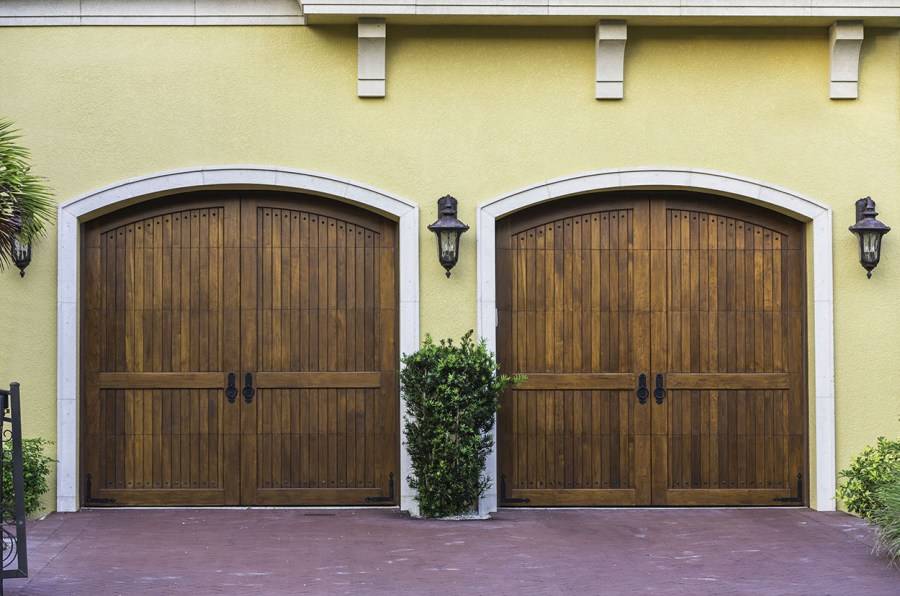

Распашные. Самый примитивный вид, но в одночасье и самый надежный. Конструкция ворот очень простая – это две створки, которые вешают на петли и закрывают плотно, не оставляя промежутков. Такой тип при желании вы можете соорудить самостоятельно без особых затрат.

Откатные. Данный вид появился в начале 20 столетия. Конструкционно – это одна створка, которая отводится в сторону по основной стене. Также, створок может быть две по желанию, которые будут разъезжаться в разные стороны. Данная конструкция ворот требует наличия свободного места на стене, в связи с чем, они более применимы для организаций промышленного назначения.

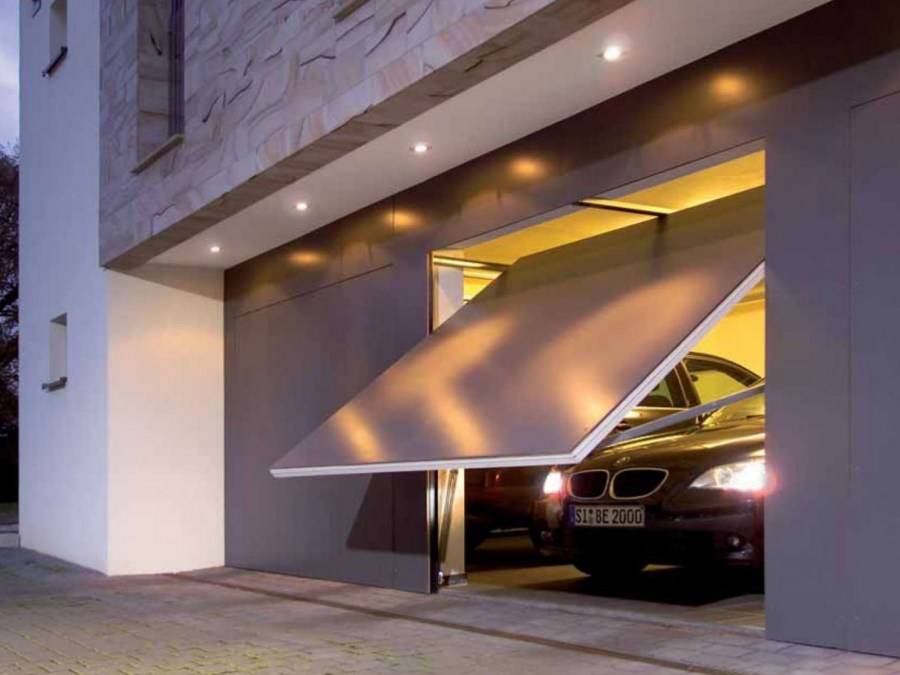

Подъемно-поворотные. Про этот вид мы узнали сравнительно недавно. Конструкция таких ворот представляет собой сплошное полотно, которое поднимается вверх и останавливается в положении параллельно к полу. Принцип работы ворот гаражных подъемных заключается в использовании шарнирно-рычажного механизма и направляющих. Данный вариант больше всего подходит для гаражей с небольшой площадью, ведь ворота практически не занимают драгоценного пространства

Кроме того, важно учитывать, что данная конструкция подходит для отапливаемых гаражей либо местностей с теплым климатом.

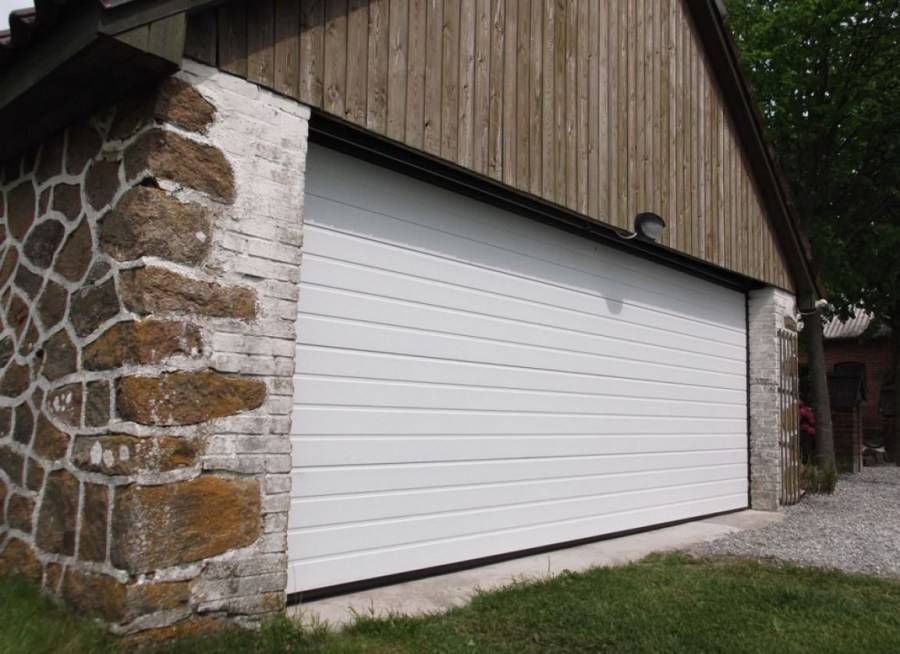

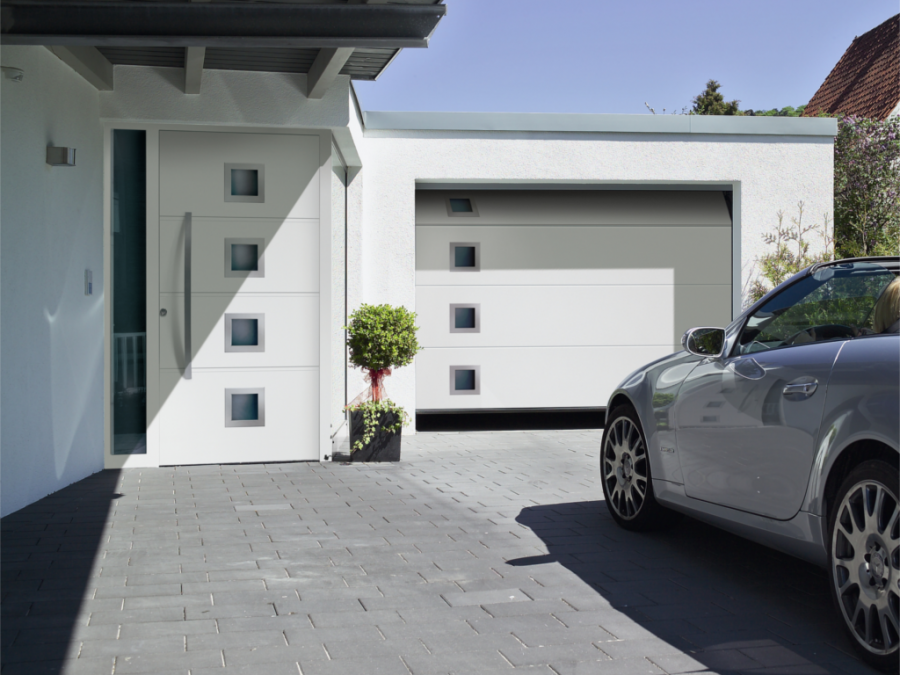

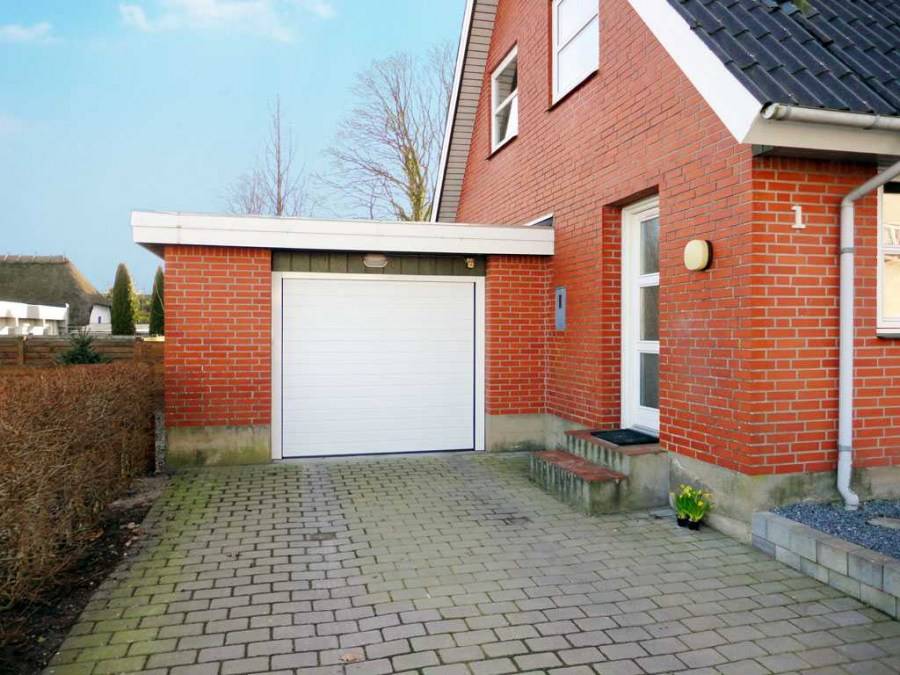

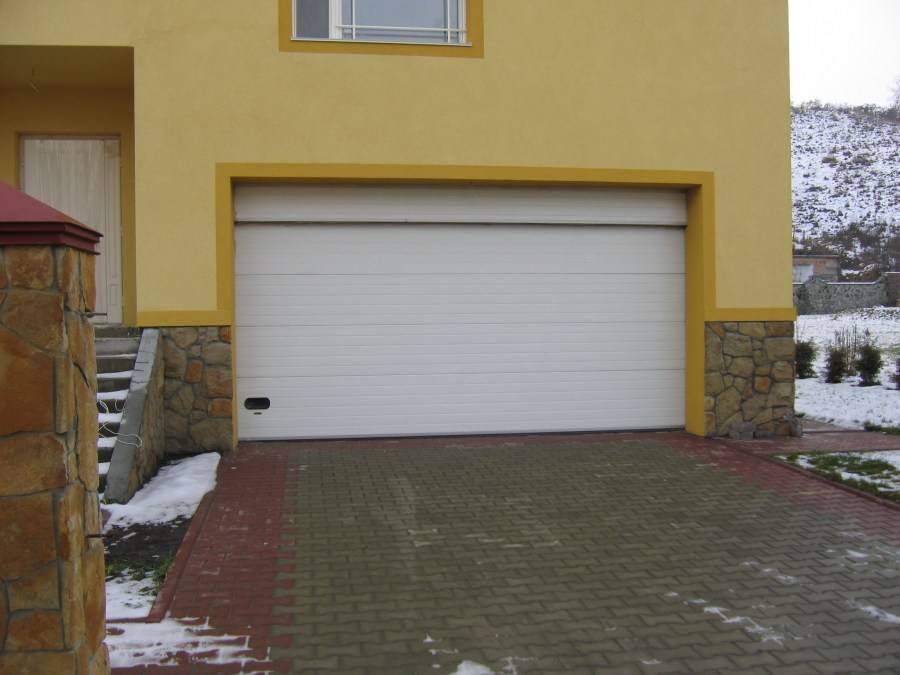

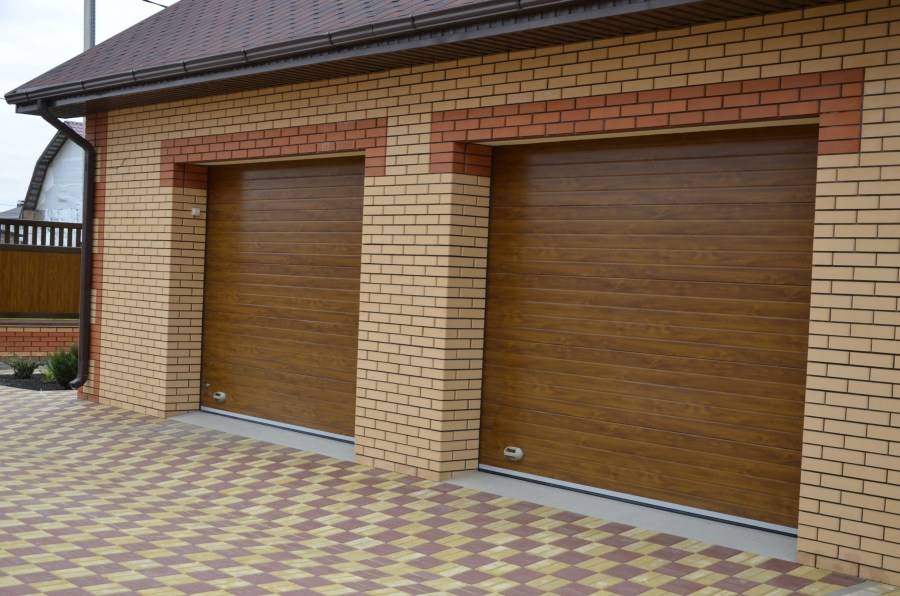

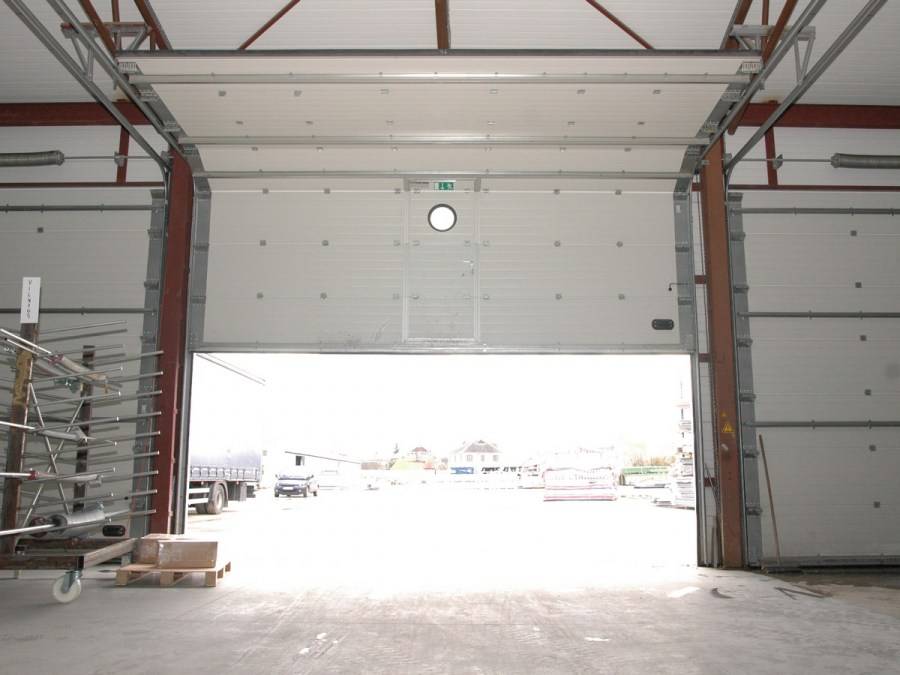

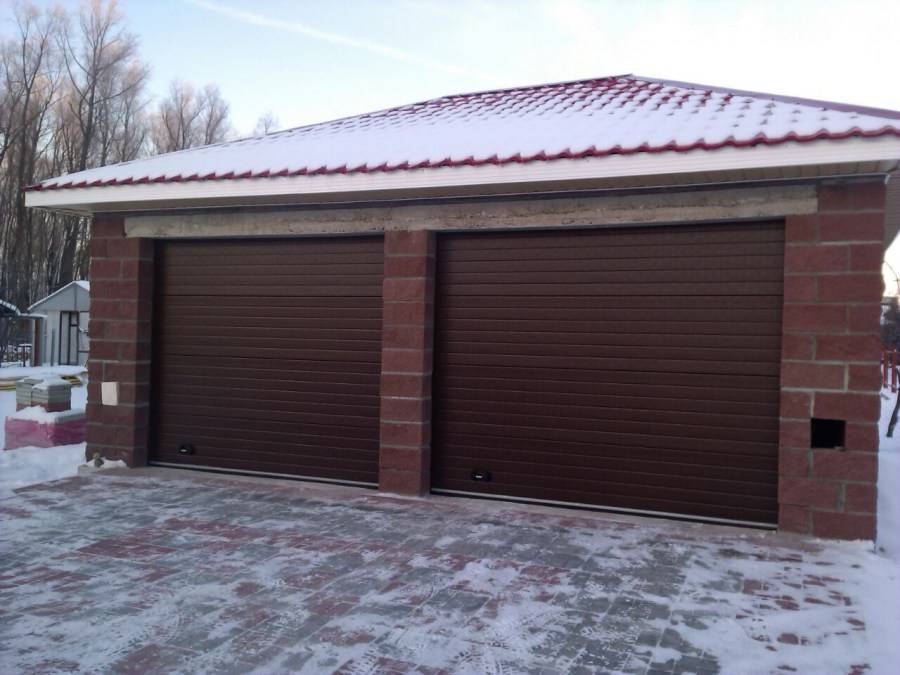

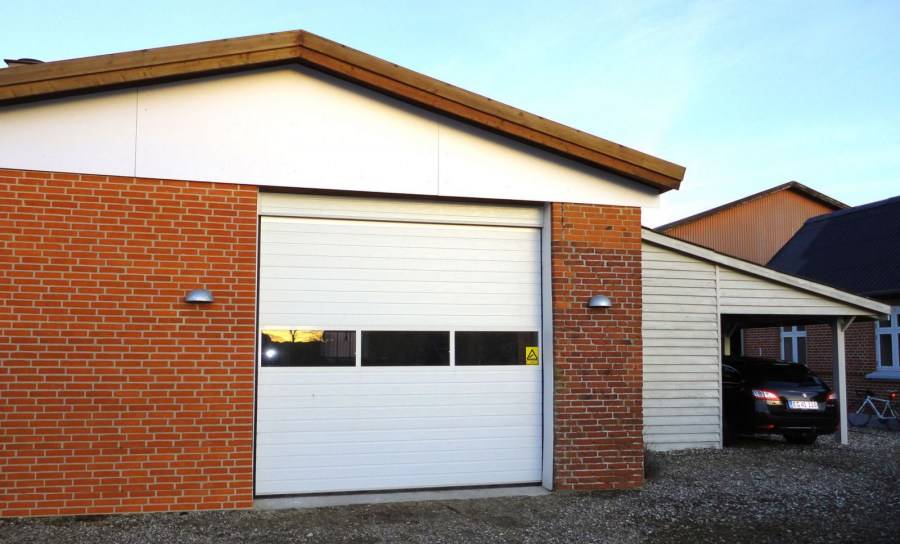

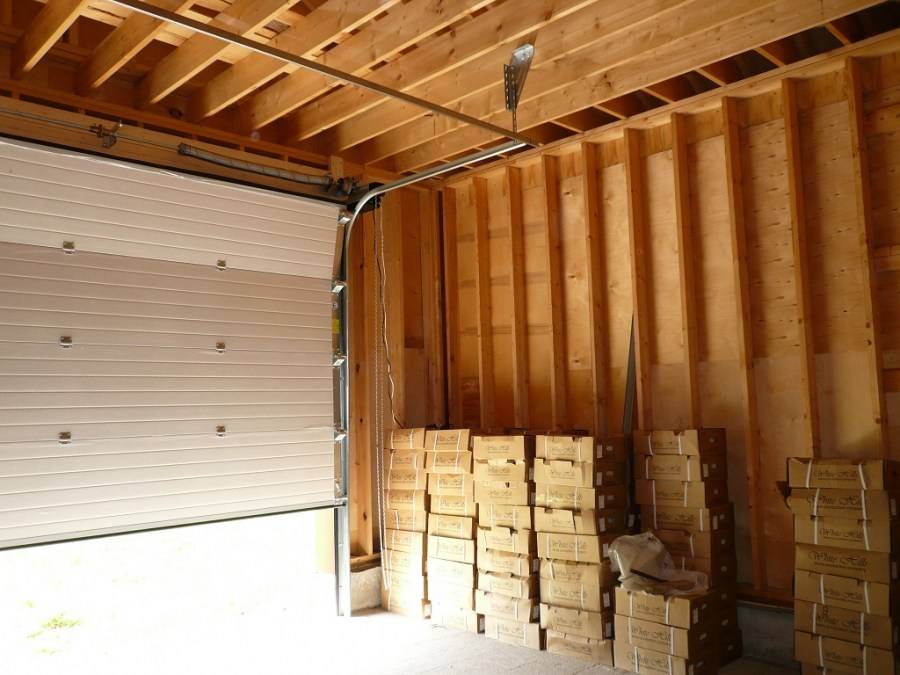

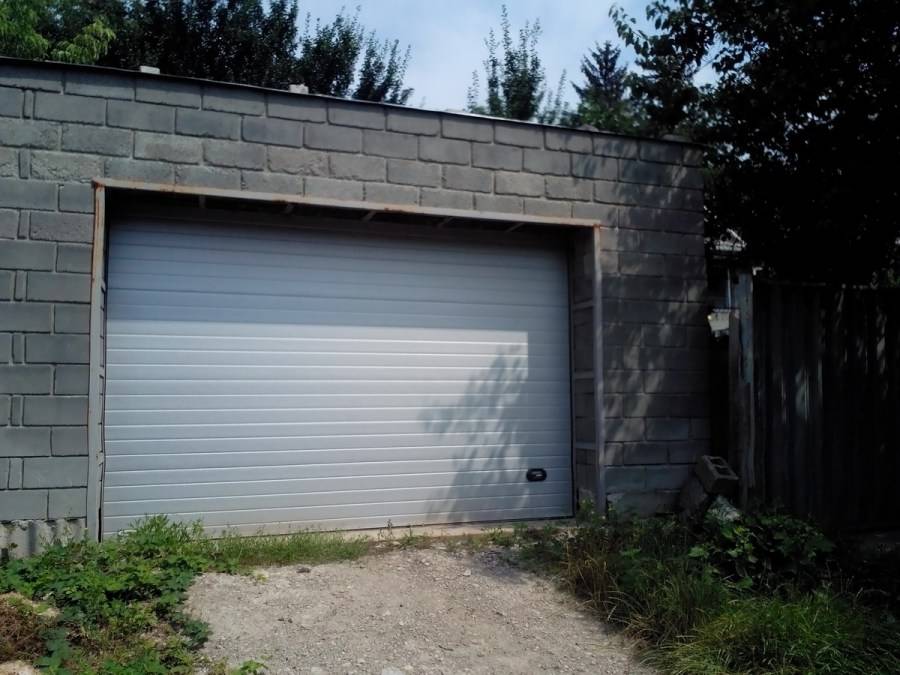

Подъемно-секционные. Новаторское конструкционное решение для гаражных ворот

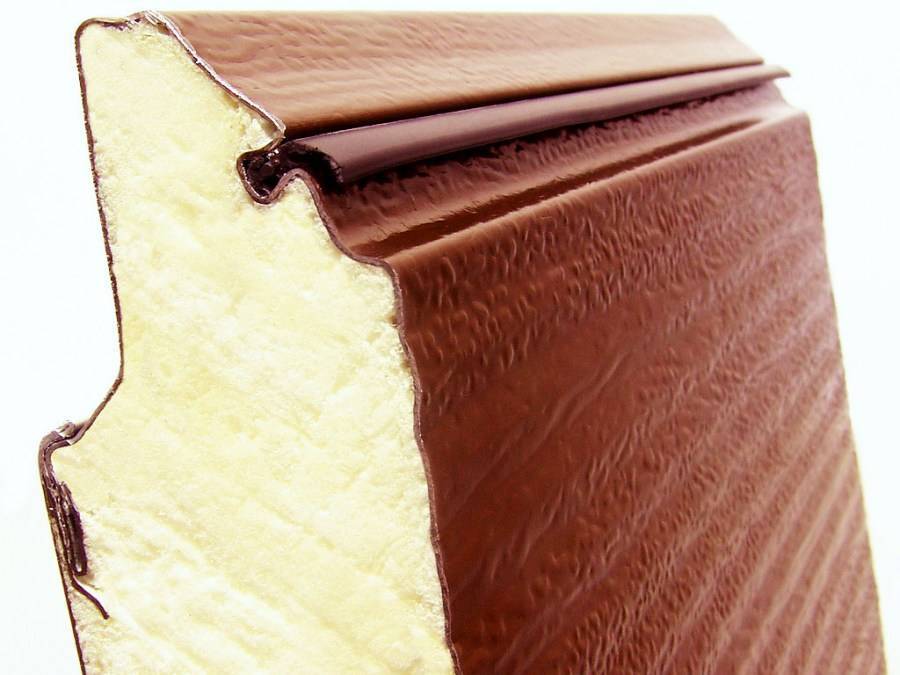

Это полотно из нескольких сегментов, которые складываются и поднимаются по направляющим к потолку. Принцип работы ворот гаражных подъемно-секционных заключается в использовании пружинного механизма и направляющих с передачей по цепочке.

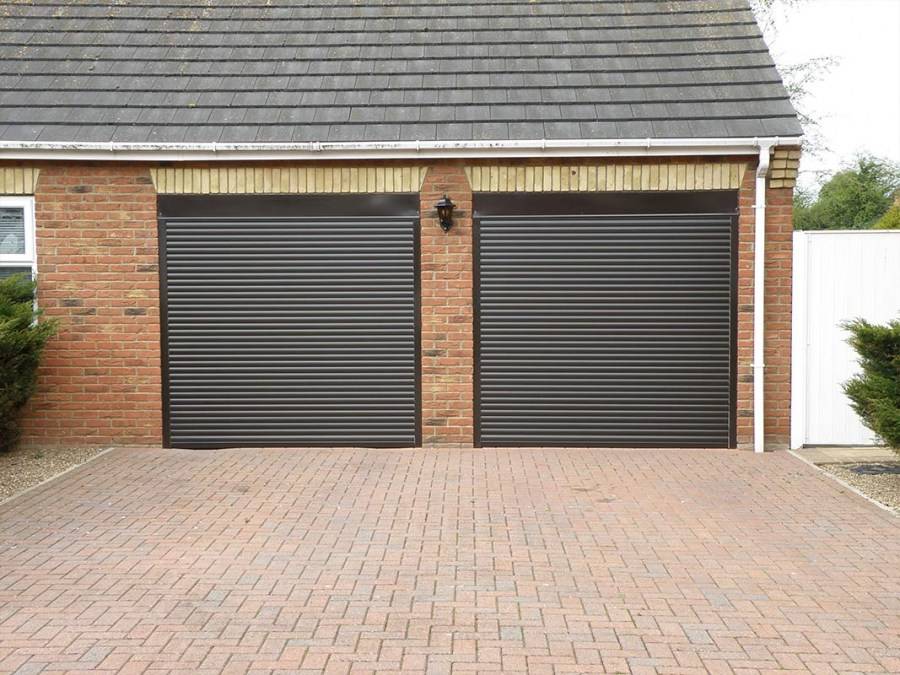

Роллетные. На практике используют достаточно редко, поскольку они не могут обеспечить требуемой надежности. Конструкция ворот представляет собой пластины из алюминия, которые заезжают, складываясь в короб, закрепленный под потолком.

Конечно же, секционные и подъемные механизмы избавят вас от необходимости чистить снег перед гаражом, но в любом случае вы не сможете заехать вовнутрь, если перед входом будет навалено много снега. Поработать лопатой придется в любом случае.

Советы

Прежде чем приступить к изготовлению гаражных ворот, не лишним будет составить чертеж будущей конструкции. Составьте смету и сделайте закупку нужных материалов и инструментов. Специалисты советуют приобретать на 10 – 15 % больше требуемого материала, так сказать, с запасом.

Инструменты

Итак, вам понадобится:

• Угольник из металла;
• Рулетка;
• Аппарат для сварки металла;
• Защитная маска и костюм;
• Болгарка со шлифовочными дисками и для нарезки металла;
• Строительного карандаша, маркера или мела для разметки.
• Строительный уровень.

Изготовление крепежной рамы

• Подготовить элементы рамы. Из металлического уголка болгаркой вырезать по четыре отрезка размером соответствующим высоте и ширине проема гаража.
• На плоском пространстве разложить заготовки, в таком виде как должна выглядеть готовая рама. При помощи угольника тщательно измерить диагонали, отрегулировать углы до 90 градусов.
• Наложить друг на друга края железных уголков и сварить между собой. Такой способ является более прочным, в сравнении со свариванием в одной плоскости. Зашлифовать швы болгаркой для плотного прилегания ворот к раме.
• Чтобы стальной уголок не повело, и рама оставалась жесткой, обрезки металла следует вварить в вертикальные «рычаги».

Подбираем материалы

Следующим шагом после подготовки чертежей является подбор необходимых материалов. Конструкция может быть выполнена из сэндвич панелей либо утолщенных металлических листов. Второй вариант более дорогой, но данные конструкции отличаются повышенной прочностью и небольшим весом, что упрощает процесс монтажа. Многослойные сэндвич панели имеют большую массу за счет дополнительного утепления и толщины.

При выборе материала необходимо определить подходящую толщину металла. Чем толще будут железные ворота, тем больше станет общая масса конструкции. Чаще всего владельцы гаражей выбирают листовую сталь толщиной 1,5-3 мм. Для рамы потребуется уголок из стали толщиной 6,5 см. Каркас производится из более тонких листов, поэтому для него достаточно уголка либо профиля толщиной 5 см.
