Водоснабжение частного дома из скважины

Типы скважин для частного водопровода

Исходя из разновидности подземных вод отличаются методы их добычи. От этого зависит устройство скважины для воды в частном доме, существует несколько их типов:

• Игольчатая — забивается в грунт на несколько метров для добычи верховодки. Используется труба диаметром 25-40 мм. Первое звено имеет наконечник и фильтр грубой очистки, который обустроен в стенках трубы. Это наиболее простой, сезонный способ обеспечить технический водозабор для поливки растений на дачном участке.
• Следующим вариантом являются скважины в песке, которые могут обеспечить техническое и питьевое водоснабжение. Многое зависит от состояния грунта, его видов, наличия поблизости предприятий, сбрасывающих в грунт вредные отходы. Если поблизости отсутствует негативное влияние человеческого воздействия, а грунт в состоянии обеспечить качественную фильтрацию — данная конструкция способна соответствовать требованиям питьевого водозабора. Для полноценной работы ее фильтр должен пронизывать весь водоносный слой и выходить за его пределы снизу и сверху по 50 см.
• Артезианская — подразумевает достаточную глубину и качественную природную фильтрацию. Она устанавливается по телескопическому принципу, каждый нижний ярус имеет на 50 мм меньше диаметр. При прохождении скальных пород с подземными водами — устанавливается фильтр, который должен перекрыть всю толщу водного пласта.

Как видим, обустройство водоснабжения в частном доме из скважины отличается, в каждом случае предусмотрена своя схема.

Типы подключения

Обвязать устьевую скважину можно при помощи нескольких способов. Перед принятием решения учитываются затраты на оборудование и работы, параметры колодца, климатические условия и тип насоса.

Открытый вариант является наиболее дешёвым способом обвязки скважинного насоса. Он подходит в тех случаях, когда использование водоразборной точки будет происходить только в тёплый период. Во время обустройства проводятся такие работы:

1. Обрезается верхняя часть обсадной трубы так, чтобы над землёй остался только небольшой участок.
2. На устье закрепляется оголовок. Именно на нём будет подвешиваться электрический насос, напорная труба и кабель питания.
3. С помощью специальных переходников подключается водопровод, а также подаётся кабель питания. Трубы и провод размещаются на поверхности.

В таком типе подключения есть большое количество недостатков, среди которых плохая защищённость от промерзания, риск кражи оборудования, прокладка трубопровода по поверхности земли. При использовании глубинного насоса большую часть оборудования придётся размещать в отдельной постройке или же в доме, а это дополнительные неудобства.

При помощи приямка можно добиться более высокой защиты, а также обеспечить лучшую обвязку по сравнению с летним вариантом. Обустройство включает в себя такие этапы:

1. Выкапывание ямы требуемой глубины, которая обеспечит защиту системы от зимнего промерзания.
2. Сооружение стен из кирпича, газосиликата, керамзита или бетона (с применением опалубки).
3. Обустройство внешней гидроизоляции из гравия.
4. Установка крышки из бетонной плиты или листового металла. Лучше использовать первый вариант.

Также желательно сделать пол из слоя песка или щебня. В некоторых случаях заливается стяжка. Во время сооружения приямка следует учитывать уровень грунтовых вод. Если гидроизоляция плохо сделана или вовсе отсутствует, то при высоком залегании водоносного пласта колодец всегда будет затоплен. Из-за этого не желательно устанавливать электронасос в приямке.

Необходимое оборудование

Итак, начнем с самого начала, а точнее с того, что нужно иметь, чтобы устроить систему водопровода частного дома из скважины.

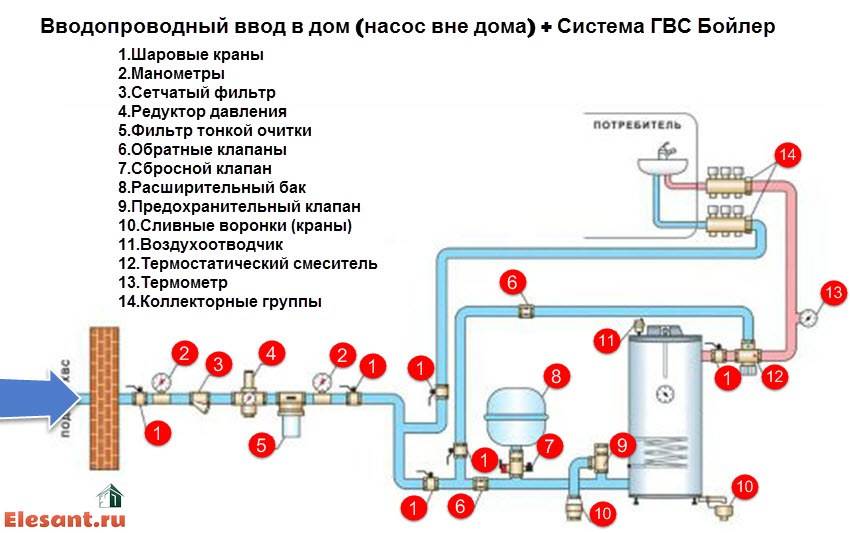

Схема водоснабжения загородного дома

На этом изображении можно видеть все отдельные элементы, которые содержит схема водоснабжения загородного дома.

Вот еще одна схема, которая содержит практически те же элементы:

Водоснабжение из скважины

Надо сказать и то, что данная схема, как и предыдущая, предназначены для холодного водоснабжения. Что же касается горячего водопровода, то схема должна будет содержать еще и нагревательный элемент, а точнее:

• Котел;
• Внутридомовая разводка труб;
• Схема подачи топлива, например, подвод газа;
• Для автономного режима потребуется иметь специальные приборы, если их нет в котле, что сейчас можно встретить довольно редко.

Одним из самых главных элементов в системе водоснабжения в частном доме можно считать насос. Именно насосом обеспечивается бесперебойная доставка воды ко всем потребителям. Для того чтобы устроить автономную систему водоснабжения частного дома своими руками, необходимо наличие насосной станции с диаметром в 3-4 дюйма.

Желательно, чтобы насос имел защиту от холостого хода. То есть, когда уровень воды станет настолько низким, что насосом она не сможет перекачиваться, он должен отключаться, чтобы не перегреваться.

Схема подключения станции водоснабжения своими руками предусматривает так же наличие специального резервуара – гидроаккумулятора.

Что касается водопровода, то для его устройства своими руками в частном доме используют пластиковые трубы с диаметром от 25 до 32 мм.

Необходимо сказать и про схему горячего водоснабжения. Как уже было сказано она состоит из разводки, того же водопровода и нагревательного котла, как правило, работающего на газу.

Основные источники водоснабжения

Колодец

Насосная станция, которая качает воду из колодца

Колодец – один из основных источников воды, использующийся еще издревле. С помощью центробежных насосов вода подается на поверхность. Также возможна подача горячего и холодного водоснабжения погружными вибрационными насосами. Глубина колодца устанавливается на основании геолого-разведочных данных местности еще на стадии проектирования коммуникаций дома.

Лучше проектировать установку колодца с помощью профессиональных специалистов. В этом случае возможно избежать рисков неправильной установки колец и проседания.

Скважина

Скважина – наиболее удобный и часто используемый вариант реализации коммуникаций водоснабжения своими руками. Бурить скважину должны только специалисты в этой области, имеющие опыт и все необходимые для этого материально-технические средства.

В зависимости от месторасположения выделяются артезианские и фильтровые скважины. Первые являются глубокими скважинами, с чистейшей водой. Фильтровые скважины – «мелководные».

Центральное водоснабжения

Установка системы с помощью ее подключения к центральному водоснабжению – наиболее удобный и практичный по всем показателям вариант. Единственное, что необходимо будет сделать – получить у властей разрешение на врезку.

Но необходимо признать, что за пользование такой водой «на общих основаниях» необходимо будет платить регулярно. К тому же, многих не устраивает центральное водоснабжение частного дома потому, что такая вода почти всегда содержит некоторое количество хлорки. Но всегда можно установить дополнительно специальную систему для очистки воды.

Организация водопровода

Правильная организация системы водоснабжения загородного дома включает в себя такие этапы:

• составление проекта – в нем необходимо рассчитать необходимую производительность, определить точки потребления и составить схему водопровода;
• бурение скважины;
• прокладка водопроводных труб;
• подключение насоса и монтаж дополнительного оборудования.

Бурение

Прежде чем начинать бурение, нужно правильно определить место для расположения источника. На это влияет несколько факторов – как геологические, так и эксплуатационные. Подробно о правилах выбора места, можно прочитать в статье “Как определить место для бурения скважины”.

Для бурения, существует несколько технологий:

• ударно-канатный метод;
• шнековый метод;
• гидробурение;
• роторный способ;
• забивное бурение.

Способ как сделать скважину на даче своими руками, выбирается исходя из типа источника, выбранного места и геологических условий. Подробно обо всех существующих способах написано в статье «Как правильно пробурить скважину на воду».

Устройство скважины

Источник для воды, это не просто отверстие в земле. На самом деле, это сложная конструкция, которая состоит из таких элементов:

• обсадная труба – защищает источник от обрушения грунта и служит основной магистралью для подачи воды, подробнее о видах обсадных колонн, можно прочитать в статье «Трубы для скважины»;
• кессон – представляет собой пластиковую или металлическую емкость, которая устанавливается в верхней части обсадной трубы. Он защищает источник от промерзания и служит местом для установки необходимого оборудования;
• оголовок – крышка для обсадной трубы, к нему подвешивается насос, а также она защищает трубу от попадания грязи;
• насос – устанавливается в обсадную трубу и закачивает воду в систему водопровода. Модель подбирается исходя из габаритов обсадной колонны, о них можно узнать из статьи «Размеры скважины».

Устройство скважины для частного дома

Один из важных этапов при обустройстве источника – это качество воды. Поэтому сразу же после бурения, нужно сдать пробу на анализ в лабораторию. А на основе результатов, подбирается система очистки воды из скважины для частного дома. Это очень важный момент организации водопровода, т.к. для каждого типа источников, характерны свои загрязнения.

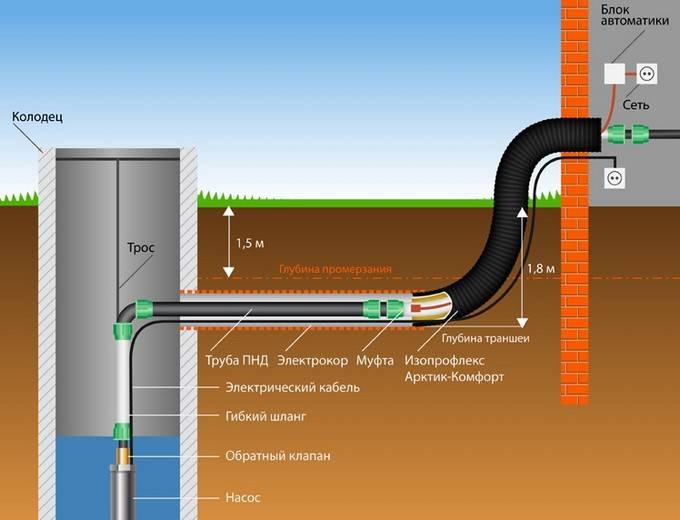

Прокладка водопровода

Если планируется круглогодичное использование скважины, трубы нужно укладывать в траншеи с глубиной, ниже уровня промерзания. При этом не лишним будет их дополнительное утепление.

Систему уличного водопровода можно сделать из таких материалов:

• металл;
• металлопластик;
• полиэтилен;
• полипропилен.

Естественно, что лучше выбирать пластиковые трубы – они не поддаются коррозии, а на внутренних стенках не образуются отложения. Кроме того, монтировать их гораздо легче, чем металлические.

В дом водопровод проводится через фундамент – это защищает его от промерзания. А к обсадной трубе она подключается либо через кессон, либо с использованием скважинного адаптера.

Также, вместе с трубой прокладывается и электрический кабель для подключения насоса. Он должен быть запакован в специальную гофру, чтобы не было контакта с землей.

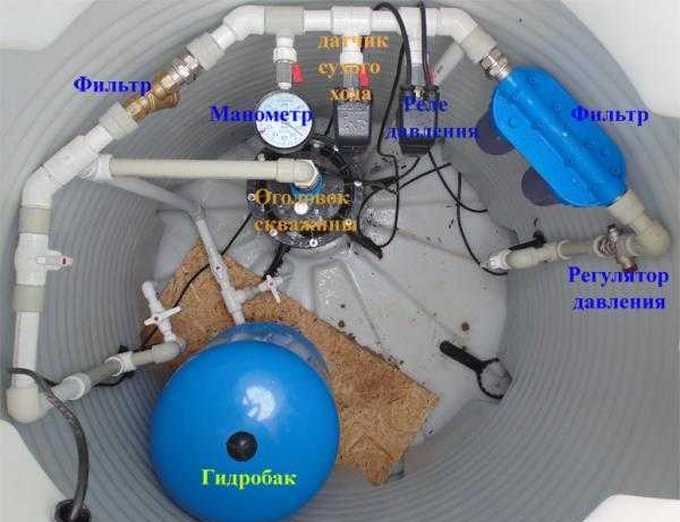

Ввод водопровода в кессон

Укладка трубопровода

Пятый, финальный шаг – проведение трубопровода от скважины непосредственно в дом. Начинается работа с обустройства траншеи – ее выкапывают ниже глубины промерзания почвы. Траншею утрамбовывают песком и щебнем – на полученную подушку укладываются трубы от скважины.

Для обустройства трубопровода рекомендуется использовать металлопластиковые, ПВХ или полиэтиленовые трубы. Их обязательно утепляют. Для этой цели может применяться или пенопластовая скорлупа, или специальный греющий кабель – второй вариант более эффективен и надежен.

Чтобы обеспечить еще более качественную теплоизоляцию, водопроводные трубы помещают или в гофрированную, или обычную канализационную трубу увеличенного диаметра. В нее же проводят и кабель питания насоса – в последующем его подключают к коробке питания, установленной непосредственно в доме.

Трубы от скважины рекомендуется заводить в жилище через подвал, но если такой возможности нет, можно задействовать наружные стены. Но при этом трубопровод нельзя изгибать – лучше соединять отдельные участки труб с помощью специальных муфт.

Подключение внутри дома

Когда трубопровод будет проведен в дом, следует выполнить разводку труб с последующим их подключением ко всем имеющимся точкам водопотребления.

Этапы подключения насосной станции к скважине

Примерная схема подключения

1.     Выбор и покупка необходимых материалов

Расчет труб и фитингов (соединений) – важный шаг, без которого можно либо потратить лишние средства, купив лишнее или слишком дорогое, либо позже обнаружить недостачу какой-либо мелочи, из-за которой придётся снова возвращаться в магазин.

Покупая трубу 32-х миллиметрового диаметра из полиэтилена, постарайтесь не «экономить» на нескольких метрах, покупая в обрез или китайскую дешёвку – себе в убыток, да и воду пить из системы всё-таки вам! В скважину следует опускать не сваренную, а цельную трубу, которая и будет подключена к насосу.

И не забудьте сразу же купить утеплитель для пластиковой трубы, например: termoflex.

2.     Выбор варианта подключения

Зависит от глубины колодца или скважины:

• глубина до 10 м позволит выбрать однотрубное подключение станции;
• глубина от 10 до 20 м потребует двухтрубную станцию с эжектором.

Эти вопросы, как и схема подключения станции должны быть решены и разработаны до начала монтажных работ

Однотрубное подключение насосной станции к скважине выполняется проще и по тем же принципам, что и двухтрубное, поэтому сосредоточим внимание на этом варианте

3.     Два выхода одного насоса

Один из них будет подключён к трубе, идущей в колодец или скважину, а другой – подающий воду в дом.

Сборка эжектора (литого чугунного приспособления с тремя выходами для соединения) включает в себя установку сетчатого фильтра грубой очистки в нижней части, а в верхней части эжектора есть пластиковый раструб, на который надевается 32-миллиметровый сгон подходящей длины.  Если потребуется совместить два разных диаметра трубы и сгона, то можно установить переходное соединение требуемых параметров. Выход сгона комплектуется бронзовой муфтой, как элемент перехода на трубу из полиэтилена. После фильтра грубой очистки (в нижнем выходе) устанавливается обратный клапан, предотвращающий «сухой» режим работы (насос должен перекачивать не воздух, а воду). Клапан обеспечивает постоянное наполнение полиэтиленовой трубы водой. Муфта с 1 дюймом на 32 мм имеет наружную резьбу и крепится к п/э трубе, а вторая сторона муфты – к обратному клапану и фильтру, после чего свободный конец трубы погружается в скважину. Второй дюймовый обратный клапан устанавливается на погружённом конце трубы в скважине или колодце

Хотя, второй клапан не требование, а мера предосторожности. Не забываем покрыть все резьбовые поверхности перед закруткой уплотняющей пастой, фум-лентой или льняной паклей!

Не забываем покрыть все резьбовые поверхности перед закруткой уплотняющей пастой, фум-лентой или льняной паклей!

4.     Траншея

Траншея, в которую будут укладываться трубы водоснабжения, должна быть достаточно глубокой, примерно на 50 см ниже глубины промерзания грунта. Кстати, ввод труб через фундамент тоже должен производиться ниже уровня промерзания и через закладную трубу. Длина труб в траншее должна иметь приличный запас (потом не растянете, как ни старайтесь!), а ведь будут и углы, и изгибы.

Предпочтительно сделать оголовок для обсадной трубы, изготовленный фабрично, но так как почему-то в продаже он бывает не всегда, можно упростить задачу, если просто сделать крепление колена трубы под небольшим углом.

Определить глубину спуска труб очень важно, чтобы насос не подтягивал грунт, песок и прочий мусор. Поэтому возьмите любую подходящую трубу или жёсткий шланг и погрузите его в скважину до самого дна и сделайте отметку на уровне выхода из обсадной трубы.  Трубы должны быть примерно на 1 метр короче, чем мерный шланг или труба

5.     Трубы

Трубы, обрезанные по отмеренной длине, муфтами присоединяются к эжектору, но перед  их опусканием следует провести через 90-градусное колено трубы и хорошенько загерметизировать пространство ввода монтажной пеной.  После этого производится соединение с 90-градусными угловыми переходниками, а их следует подсоединить к наружному трубопроводу.

6.     Эжектор

Собранный эжектор в комплекте с подключёнными трубами опускается на отмеренную и отмеченную глубину так, чтобы верхний край обсадной трубы совпал с отметкой на трубе. Следующий шаг – закрепление оголовка из колена на обсадной трубе, как правило, выполняемый специальным армированным сантехническим скотчем.

7.     Подключаем НС

Собираем прямой дюймовый кран-американку и металлический уголок с дюймовой наружной резьбой и крепим американку к соответствующему посадочному отверстию в насосной станции. Труба из полиэтилена из скважины через цанговое соединение присоединяется к пластиковой муфте.

Скважины внутри зданий

Оптимальным решением того, как можно провести воду в дом из скважины, является бурение шарфа в подвальном помещении дома или прилегающем отапливаемом подсобном помещении, что позволяет сделать прокладку труб минимальной длины, без необходимости проведения земляных работ или утепления их поверхности. Подключение системы водоснабжения частного или загородного дома из скважины своими руками значительно упрощается, а удельные затраты по сравнению с другими способами снижаются, ввиду отсутствия потребности в оборудовании кессона или альтернативной ему врезки адаптера.

Установка для бурения внутри дома

Устройство скважины для воды в подвале частного загородного дома или на даче, ввиду ограниченности пространства, следует выполнять при помощи малогабаритной буровой установки или выполнив абиссинский источник, в зависимости от необходимого расхода точек потребления. Водоснабжение дачного дома из абиссинской скважины при единственном водоразборе, можно сделать своими руками с минимальными затратами, если система подачи воды будет ограничена трубой, забитой в землю, и ручной помпой.

Кессон

Есть разные варианты устройства кессона: металлическая сварной короб или труба большого диаметра, колодезные бетонные кольца, кирпичная кладка, пластик.

Монолитный бетон по опалубке самый надежный, хотя и сложный. Он позволяет сделать конструкцию любой конфигурации и глубины. Можно даже вмонтировать в стенки скобы для спуска и подъема, предусмотреть место для накопительного бака и свободно разместить все необходимое оборудование.

При обустройстве кессона надо не только позаботиться о надежной защите от попадания осадков внутрь, необходимо сделать гидроизоляцию и утепление стенок. Яму можно вырыть с запасом по периметру, чтобы оставшийся зазор засыпать смесью песка и щебня — это защитит конструкцию, и как дренаж, и как средство от «выдавливания» при пучнистых грунтах.

Как обустроить автономную систему водоснабжения?

Перед тем, как провести воду в дом из скважины нужно подсчитать её суточный расход. По этим данным подбираем насосное оборудование, сечение трубопроводов и схему.

Ознакомимся с пошаговым выполнением работ:

1. пробиваем скважину на выбранном участке;
2. устанавливаем кессон или делаем его самостоятельно из кирпича или бетона;
3. проводим монтаж насосной станции и фильтров (если это необходимо);
4. прокладываем трубопровод между скважиной и домом;
5. делаем внутреннюю разводку.

После устройства скважины устанавливаем и утепляем кессон. Эту конструкцию необходимо защитить гидроизоляционными материалами от попадания влаги.

В случае устройства кессона из кирпича делаем фундамент. Такие же операции проводятся при изготовлении конструкции из бетона, смесь заливают в предварительно устроенную опалубку из деревянных щитов.

В верхней части кессона предусматривают герметический люк. Для предотвращения попадания мусора и грунтовых вод внутрь колодца этот элемент должен возвышаться на 30-40 сантиметров над поверхностью почвы.

В большинстве случаев насосное оборудование вместе с гидроаккумулятором устанавливают в кессоне. При таком размещении основных механизмов уменьшаются затраты на транспортировку жидкости.

Многие владельцы недвижимости размещают насосную станцию в кладовке, под лестницей или в погребе, здесь главное провести правильный монтаж оборудования и обеспечить к нему беспрепятственный доступ.

Особое внимание необходимо обратить на прокладку трубопроводов. Магистрали должны находиться в почве ниже глубины её промерзания

Если этого не сделать то трубопроводы будут подвергаться воздействию отрицательных температур и быстро выйдут из строя.

По разработанной схеме проводим разметку участка и выкапываем траншею нужной глубины, затем укладываем трубы.

Для устройства водопровода подойдут изделия из металлопластика или сшитого полиэтилена диаметром 32 миллиметра.

Для предотвращения замерзания магистраль утепляют специальными материалами. Если почвенные условия не позволяют вырыть траншею достаточной длины, тогда рядом с трубопроводами укладывают греющий кабель.

Нагревательный элемент включают в зимний период времени. В траншеи можно уложить и провод для подключения насосной станции, его сечение не должно быть меньшим от 2,5мм2.

Внутреннюю разводку осуществляют по заранее разработанной схеме.

Здесь необходимо предусмотреть запорную арматуру для аварийного перекрытия жидкости, а также дополнительные элементы тройники для подключения пользователей к центральной магистрали.

В этом видео показывается, как обустроить скважину и ввод водопровода в дом:

Преимущества скважинного водоснабжения

В современных условиях колодец не может обеспечить столь высокое качество воды, как скважина. Тем, кто готов в качестве возражения указать на традиционность колодцев и их успешную эксплуатацию на протяжении многих лет, стоить вспомнить, что много лет назад в почве не было токсичных веществ (даже если вы лично не используете на участке химикаты, они могут попасть в грунт во время дождя вместе с осадками или с потоком воды от соседей), а в воздухе отсутствовали выхлопные газы и пыль, содержащая тяжелые металлы.

Водоснабжение частного дома своими руками из скважины предполагает добычу воды из водоносного слоя в грунте. Ее чистота обеспечивается прохождением через естественный почвенный фильтр. Таким образом, даже неглубокое бурение («на песок») дает намного более чистую воду. В колодце загрязнения из верхних слоев грунта могут попадать в воду через водопроницаемые стенки. Более глубокие артезианские источники воды максимально защищены слоем почвы от негативного воздействия окружающей среды в них вода самая чистая.

Еще одно преимущество скважин – наружная защищенность. Открытого «зеркала», то есть поверхности воды, на которую может оседать пыль или мусор, в таких источниках нет, в то время как крышка колодца не может обеспечить герметичности, предохраняя воду только от попадания опавших листьев и другого крупного мусора.

Кроме прочего, колодцы со временем заиливаются, а их чистка является довольно трудоемким занятием, в то время как прокачка технически оснащенной скважины легче и эффективнее.

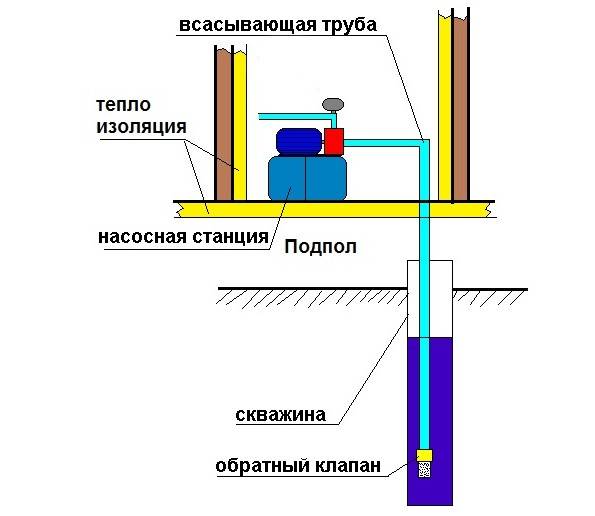

Устройство водопровода из источника под домом

Организовать скважину под зданием вполне реально, однако возникают сложности, связанные с большими габаритами буровой техники. В этом случае придется использовать малогабаритную мобильную установку (МГБУ). У этого устройства конструкция разборная, можно частями проносить внутрь дома.

Устройство скважины под домом

Существует другой вариант, как завести воду в частный дом проще и дешевле. Он подходит для еще не построенных зданий. Скважина бурится заранее, на этапе сооружения фундаментного основания. Для этого варианта подойдет обычная буровая установка.

Такой способ дешевле, к тому же не понадобится:

• строить кессон;
• рыть траншею;
• прокладывать трубопроводы;
• делать их изоляцию.

Удешевляется строительство скважины благодаря тому, что источник воды будет располагаться в теплом месте – подвале здания. Экономия может составить до 30 тысяч рублей. Правда есть значимый минус – насосное оборудование и гидроаккумулятор могут не поместиться в подвальном помещении.

Насос водоснабжения

Чтобы обеспечить подачу воды из скважины в дом, требуется гидронасос. Сама она из земли бить фонтаном не станет. В целом, система состоит из внешнего и внутридомового трубопроводов, гидроаккумулятора, насосного оборудования и автоматики для управления последним. Это не керамоблок или кирпич, которые положил на раствор и все готово. Здесь все гораздо сложнее.

Варианты насосов

При выборе для рассматриваемой системы водоснабжения насоса необходимо учесть:

• Высоту от земли до самой верхней водорозетки в коттедже;

• Глубину скважины и ее удаленность от жилища;

• Общий требуемый расход воды в кубометрах / час;

• Ширину обсадной трубы.

Чаще всего для организации скважной водоподачи в частный малоэтажный дом насос выбирается погружной. В сравнении с поверхностным аналогом он надежней в работе, менее шумен и меньше подвержен воздействию перепадов температуры воздуха на улице
