Прокладка электрического кабеля в коробе или кабель – канале: Инструкция + Фото и Видео

Короб для электропроводки

Общий вид канала для проводов

Короб для проводки — это изделие в сечении квадратной или прямоугольной формы, с разными размерами в длину.

В составе канала:

Основание. Это половина изделия, с основанием и боковыми стенками. На основании могут иметься специальные отверстия, через которые короб крепится к стене и для разводки проводов. При их отсутствии, установка коробов для электропроводки начинается со сверления отверстий в нужных местах.

На боковых элементах, в самом верху конструкции расположены специальные выступы, которые служат специальным «замком» для фиксации верха короба.

Верх изделия. Его конструкция аналогична основанию. На боковых стенах, с внутренней стороны, имеются небольшие углубления — в них заходят выступы основания при монтаже короба. Наружная часть элемента – это гладкая поверхность, возможно с различными узорами.

После окончания прокладки проводов, верхняя часть ставится на основание своими руками небольшим нажатием, в результате чего фиксируются «замки».

Материалы для изготовления

Для современной защиты открытой электропроводки используются:

Короба для электропроводки металлические (см. Как собрать короб для проводов металлический). При их производстве применяются специальные марки, менее подверженные воздействиям разных внешних факторов. Главное преимущество такого вида — высокая прочность конструкции, практически исключающая повреждение открытой электропроводки от ударов.

Короба металлические для электропроводки

Недостатки такого короба:

1. Низкая электрическая безопасность материала. При неправильном использовании, такая конструкция для защиты проводов может стать причиной поражения человека током.
2. Нельзя устанавливать изделия во влажных помещениях. Постоянное воздействие влаги уменьшает срок эксплуатации короба, из-за появления на нем коррозии.
3. Такие металлические короба для электропроводки при монтаже требуют наличия специального инструмента, ножовки, ножниц по металлу, а для сверления отверстий – ручной или электрической дрели.
4. Дополнительные неудобства создают сложные участки монтажа коробов.

Короба из дерева

Такие изделия характеризуются многими положительными свойствами. К ним относятся:

1. Для изготовления используется экологически чистый природный материал.
2. Не проводит электроток.
3. Высокая степень безопасности, что позволяет применять изделия в жилых помещениях для проводов с обычной изоляцией.

Основные недостатки:

1. Из-за неправильной эксплуатации изделия, возможен быстрый выход из строя. Например, воздействие влаги.
2. Высокая пожароопасность материала.
3. От короткого замыкания, возможно возгорание изделия, и как следствие — причина пожара в помещении.

При монтаже изделия нужно пользоваться ножовкой по дереву, электрической или ручной дрелью, для сверления отверстий в основании детали, для крепления элемента к стене.

Пластиковые короба

Это наиболее распространенный вариант, имеющий большое количество положительных свойств:

1. 1. Небольшая цена материалов, используемых для изготовления изделия.
   2. Современные технологии позволяют организовать массовое производство коробов.
   3. Высокая устойчивость материала к отрицательному воздействию кислот, огня, влаги.
   4. Высокая устойчивость к механическим повреждениям.
   5. Короб пластиковый для электропроводки не проводит электрический ток. Его можно использовать в помещении с высокой влажностью.
   6. Легкий монтаж на стенах помещения. Нет необходимости приобретать дополнительные инструменты. Используются ножницы или строительный нож.
   7. Могут изготавливаться разных цветов, как видно на фото, что позволяет короба органично вписывать их в любой интерьер.

Виды и их характеристики

На рынке строительных товаров представлены кабель-каналы различной конструкции.

Ведущие производители производят такую продукцию:

• напольные;
• перфорированные;
• гибкие;
• магистральные;
• прозрачные;
• лестничные;
• мини-кабели;
• парапетные;
• плинтусные;
• угловые;
• проволочные;

Продукцию изготавливают из алюминия, стали, а также пластика:

1. Сегодня наибольшей популярностью пользуются пластиковые кабель-каналы, так как они обладают превосходными характеристиками. Данные модели часто устанавливают на улице.
2. Алюминиевые модели характеризуются отличными противопожарными показателями. Поэтому их применяют на предприятиях и заводах:
   • гибкость;
   • влагоустойчивость;
   • прочность;
   • мягкость;
3. Стальные изделия могут похвастаться различными цветовыми решениями. Качественная оцинкованная сталь имеет специальное покрытие, которое предотвращает образование коррозии. Стальная продукция имеет большой срок службы. Перфорированное основание упрощает установку.

Наибольшей популярностью пользуются такие пластиковые каналы:

1. Напольные. Специальная конструкция позволяет устанавливать каналы в труднодоступных местах. Овальная форма надёжно защищает кабели от механических повреждений. Также модели имеют прекрасный внешний вид.
2. Плинтусные. Данные модели применяют в квартирах и частных домах. Весомым преимуществом является специальная форма каналов, которая отлично вписывается в любой интерьер.
3. Парапетные. Как правило, такие каналы устанавливают в офисах и предприятиях. Чаще всего их применяют для защиты проводов от кондиционеров и других устройств. Конструкция каналов имеет строгие формы и правильную геометрию.

По цвету исполнения пластиковые каналы бывают:

• светлые;
• белые;
• цветные;
• под тёмное и светлое дерево;

Сегодня наибольшей популярностью пользуются лотки под дерево. В офисах, как правило, применяют ПВХ каналы.

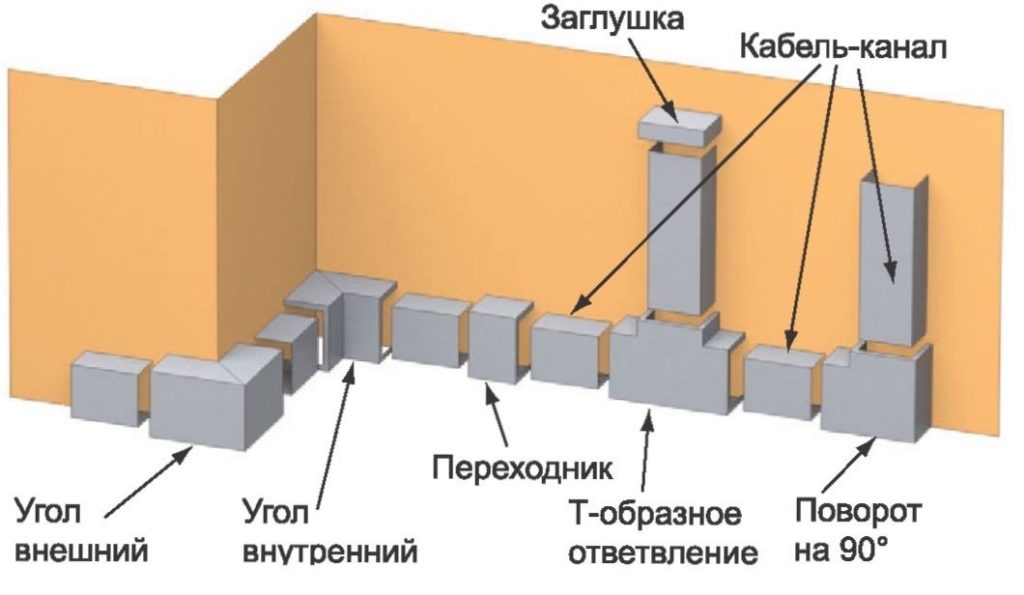

Современные сферы применения специализированных каналов весьма разнообразны. Это обуславливается широким ассортиментом аксессуаров для его монтажа:

• заглушки;
• соединительные углы;
• т-образные углы;
• л-образные углы;
• внешние и внутренние;

Сегодня изготовлением и продажей специализированных коробов занимается большое количество компаний. Самыми известными из них являются:

• DKC;
• ОМиС;
• АСКО;
• Теко;
• ИЭК;
• Moll;
• Legrand;
• Replast;
• ЭЛЕКОР;

двойной замок

Основные преимущества современных кабель-каналов заключаются в двойном замке, который сочетает гибкость и эластичность, а также прочность соединения. Сам материал представляет собой пластик, который является самозатухающим. Он позволяет проводить монтаж кабелей до 1 тыс. вольт.

Также, на рынке присутствуют мини-кабели, которые отличаются своей формой. Данные приспособления имеют закруглённые углы и особый механизм крепления крышки, которая создаёт иллюзию монолитной конструкции и закрывает все швы, что особо ценно для офисных эстетов. Кроме того, приспособление гибкое и прочное.

Современные модели не требуют послемонтажной очистки. Так как после установки крышка кабеля полностью закрывает само основание.

Качественные кабели обладают такими преимуществами:

1. Сертификат Ростеста.
2. Повышенный уровень пылевлагозащиты.
3. Может устанавливаться как внутри, так и снаружи помещения.

Основным параметром при выборе специализированных коробов является сечение проводника. При интернет-кабеле наиболее удачным подойдёт мини-модель размером 10 на 15 миллиметров, которая отлично вписывается в эргономику квартиры.

Такая модель имеет такие преимущества:

1. Закруглённая форма.
2. Эстетичный вид.
3. Изготовлен из экологически чистых материалов.

Подключение интернет-розеток, разбираемся в распиновке

На самом деле разбираться там практически не требуется, все элементарно нарисовано! На клемной колодке интернет гнезда имеются цветные наклейки, вот по ним и следует ориентироваться. Цветной квадратик (оранжевый, зеленый, синий или коричневый) означает подключение проводника со сплошным цветом. В каждой паре, вместе со сплошным цветом присутствует белый проводник с соответствующей цветной полоской — на клемнике подобный контакт показан бело-оранжевым, бело-зеленым и т.д. квадратиком.

Единственная непонятка: для оранжевой и зеленой пар имеется два варианта расключения — A и B. Для подключения интернета, маршрутизатора (роутера) и прочего сетевого оборудования используется вариант B.

Вариант A предназначен для соединения двух компьютеров без сетевого оборудования.

Цвета проводников перепутать сложно. Главное определиться с вариантом подключения A или B.

В других конструкциях установочной электрики, расположение контактов и способ обжима могут быть иными, но цветовая маркировка и два варианта — те же самые.

Если кабель обладает всего 4 жилами

, то используются только оранжевый, зеленый и их сочетания с белым на розетке. То есть если UTP-кабель имеет оранжевую, бело-оранжевую, синюю и сине-белую жилы, то синие цвета кабеля устанавливаются в «зеленые» места на розетке.

Цифры в цветных квадратиках на клемнике обозначают соответствующий номер контакта на интернет-штекере (коннекторе), который вставляется в устанавливаемую розетку, и, по-большому счету эта не нужная информация для монтажа розетки.

Оцените публикацию:

Currently 0.00

Оценка: 0.0 (0 голосов)

Необходимые инструменты.

Перечень инструментов для прокладки кабель-каналов.

Как и везде, для прокладки электропроводки данным способом требуется свой инструмент. Ниже приведен примерный перечень.

Также не забудьте про перфоратор со сверлом (обычно диаметр сверла 6 мм), дюбели с шурупами или дюбель-гвозди соответствующего диаметра, так как в большинстве своем короба уже имеют готовые отверстия для установки. Помнить следует и про уровень (самая малая длина которого должна быть 1 м) и рулетку. Отбивкой лучше  не пользоваться, так как в большинстве случаев при пользовании ею короба постепенно по мере установки смещаются и в результате выглядят криво. Замеры по установке нужно делать от ровных поверхностей (потолка или пола – все зависит от того, куда и как вы хотите установить короб). Чертить установочную линию всегда лучше начинать от дверного проема с правой или левой стороны вдоль всего периметра помещения (пользуясь при этом уровнем). После того как все линии прочерчены, еще раз производятся замеры рулеткой. Все размеры должны быть одинаковыми.

Два способа установки электроканалов:

Обыкновенный способ установки, который, если посмотреть в глубь вопроса, достаточно экономичен (то есть не требует каких-то дополнительных аксессуаров), но здесь необходима особая тщательность выполнения работы. Нужно обеспечить механическую защиту проводов (ни один провод не должен высовываться в стороны, а резы должны быть выполнены безупречно).

Часть 1. Поэтапная установка коробов без дополнительных аксессуаров.

Часть 2. Поэтапная установка коробов без дополнительных аксессуаров.

Часть 3. Поэтапная установка коробов без дополнительных аксессуаров.

Установка с дополнительными аксессуарами. Ее очень легко осуществить. Такая установка обеспечивает лучшую окончательную отделку и механическую защиту проводов.

Поэтапная установка с дополнительными аксессуарами.

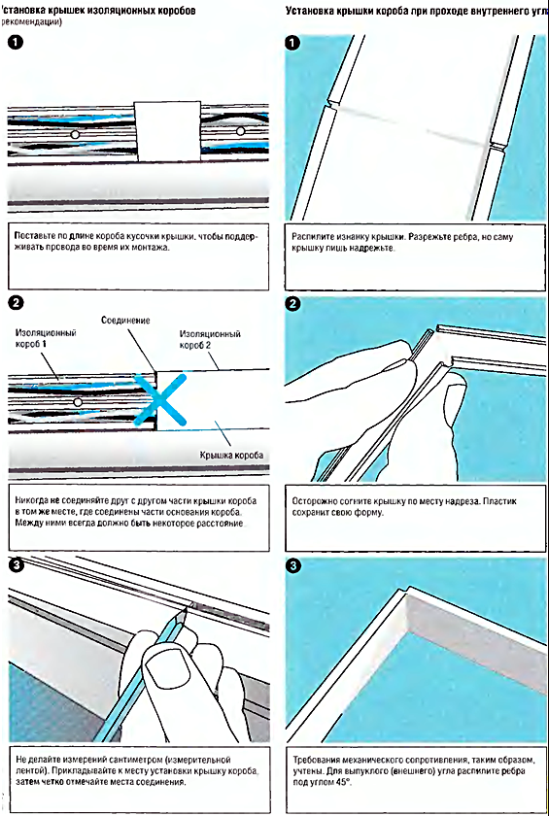

Тонкости установки:

1. Соединения коробов при повороте линии на 90° следует производить под углом 45°.
2. Места соединения частей крышки никогда не должны совпадать с соединениями частей основания.
3. Начертите линию нужного вам реза, подставляя на место короб, не делайте этого на глазок.
4. Чтобы поддержать провода во время монтажа, отрежьте небольшие кусочки крышки короба примерно 5 см и вставьте их в короб в различные места.
5. Для того чтобы обвести проводку вокруг двери, сперва отрежьте куски короба верхней части дверного проема с нужными вам углами, а затем отрезайте более длинные.
6. В некоторых случаях электроустановочный короб установить очень сложно (возникают не зависящие от людей непредвиденные случаи). В помощь вам опубликован рисунок, на котором показано, как решить возникшую проблему.

Как закрепить кабель канал — основные способы!

Кабель каналы — это пластиковые или металлические короба для скрытой или открытой укладки проводов и кабелей. Могут использоваться как на улице, так и внутри помещений. Называют их еще кабельными лотками и коробами, иногда добавляют слово «элеткротехнический».

Состоят из корпуса и крышки. Сечение в основном имеют прямоугольное и квадратное, но есть и другие, более специфические. Корпус может быть цельнолитым, может — перфорированным. Перфорированные корпуса нужны редко, для лучшей вентиляции и более быстрого охлаждения. В этой статье ми поговорим о том, как крепить кабель канал к своей стене в доме.

Крепление кабель канала к стене с помощью саморезов.

Если Вы решили выполнить монтаж кабельного канала в деревянном доме либо квартире с гипсокартонными перегородками, то установку нужно производить специальными саморезами по дереву. Шаг крепления зависит от того, какая нагрузка будет происходить на пластиковый короб, а точнее – сколько проводов нужно протянуть внутри, и какое у них сечение.

Как правило, чтобы надежно закрепить кабельный канал на деревянной стене либо гипсокартоне, достаточно прикрутить саморезы через каждые 40-50 см. Если стены неровные, лучше уменьшить шаг крепления, это позволит скрыть все дефекты и зазоры.

Не следует выбирать для установки кабельного канала слишком длинные саморезы. Чтобы надежно закрепить короб в стене, достаточно будет вкрутить крепежи длинной около 40 мм. Для вкручивания лучше всего пользоваться шуруповертом с крестовой битой.

Крепление кабель-канала на дюбель-гвозди.

Понадобятся такие инструменты:

• Перфоратор.
• Дюбель-гвозди.
• Острый нож.
• Уровень и карандаш.
• Отвёртка.

Для начала отведите на стене (потолке) ровную линию (для стен по уровню) и подготовьте к работе дюбель-гвозди, с которых нужно отрезать пластмассовую шляпку острым ножом. Делается это для того, чтобы канал плотно прилегал к стене. Мы будем использовать сверло по бетону диаметром 6 мм и, соответственно, дюбель-гвозди №6.

Далее прикладывайте к линии кабель-канал и пробивайте его перфоратором, углубляясь в стену на длину дюбеля. Вставляйте обрезанную пластмассовую вставку и прикручивайте отвёрткой дюбель-гвоздь до упора. Следующая точка крепления располагается в 40-50 см, крайняя в 5-7 см от края короба. Вставляете провод в канал и защёлкиваете крышку.

Как крепить кабель канал на клей (жидкие гвозди).

Крепление на клей не очень надежно, его используют там, где нельзя применить другие, например, для крепления на кафельную плитку. Можно комбинировать его с другими — с креплением саморезами или дюбель — гвоздями.

Чтобы приклеить короб к стене, на него наносят клей зигзагообразной линией, затем прижимают к стене по разметке, чтобы клей отпечатался на поверхности, и убирают. Через несколько минут, когда жидкие гвозди немного схватятся (время зависит от конкретного вида клея, это можно прочитать в инструкции на упаковке), короб снова плотно прижимают к стене.

Помните, что демонтаж кабель канала, приклеенного к стене жидкими воздями, без повреждения покрытия или самого электрокороба невозможен. Укладывать кабель можно только после полного застывания клеящего состава.

Крепление кабель канала на металл.

Если возникла необходимость крепить кабель канал в металл, толщиной менее 2 мм либо алюминиевый профиль, то для крепления советуем Вам использовать саморезы по металлу, называемые также «клопами». Ничего сложного в установке электротехнического короба на металлическую поверхность нет, главное – выбрать хорошие саморезы и зарядить шуруповерт.

Классификация кабельных каналов.

В зависимости от помещения, схематического расположения линий проводки и количества проводов в них рекомендуется применять короба различного вида.

Основные варианты кабельных каналов:

• Каналы на основе труб, дополнительно разделяемые на горизонтальные и вертикальные. К подобным каналам так же будут относиться субканалы. Достаточно часто встречается термин “кондуит” (conduit);
• Короба. ПУЭ, п. 2.1.10 определяет короб как закрытую полую конструкцию прямоугольного или другого сечения, предназначенную для прокладки в ней проводов и кабелей. Короба могут быть глухими или с открываемыми крышками, со сплошными и перфорированными стенками и крышками. Глухие короба должны иметь только сплошные стенки со всех сторон и не иметь крышек.

Виды кабель каналов

Промышленность строительных материалов выпускает широкий ассортимент кабельных каналов. Среди них нужно отметить 7 видов конструкций:

• настенные ПВХ короба жёсткого типа;
• мягкие виниловые кабель каналы;
• стальные оцинкованные и алюминиевые короба;
• гофра;
• напольные каналы – плинтусы;
• потолочные карнизы – галтели;
• подвижные цепные кабельные каналы.

Настенные ПВХ короба жёсткого типа

Это популярные конструкции. Продольные края короба и крышки с пазами и выступами образуют замковую систему. После укладки кабелей и проводов канал защёлкивается наружной панелью.

Жёсткие ПВХ кабель каналы

ПВХ короба выпускают как с односторонней, так и двухсторонней защёлкивающейся панелью. Двухсторонняя система гораздо надёжнее. В продажу кабель каналы поступают в виде двухметровых полос. К ним предлагают приобрести угловую фурнитуру. Это детали, закрывающие внутренние и внешние углы кабельной трассы.

Для прокладки трассы кабель каналов потребуются следующие инструменты и материалы:

1. Линейка и рулетка;
2. Маркер или карандаш;
3. Лазерный уровень;
4. Перфоратор;
5. Молоток;
6. Пила-ножовка или угловая машинка с пильным диском;
7. Кабель каналы;
8. Угловая фурнитура;
9. Дюбели.

Установка ПВХ коробов

Монтаж ПВХ кабель каналов происходит поэтапно. Действия выполняют последовательно:

1. На стенах делают разметку кабельной трассы, используя карандаш, линейку и рулетку;
2. Лазерным уровнем контролируют горизонт и вертикаль разметки;
3. Пилой или угловой машинкой нарезают полосы коробов на нужные монтажные отрезки;
4. Прикладывая отрезок короба по линии разметки, просверливают перфоратором сквозь пластик отверстия в стене. Отверстия делают на расстоянии 300-400 мм друг от друга, в зависимости от массивности проводки. На углах поворотов расстояния между ближайшими отверстиями уменьшают вдвое;
5. В отверстия молотком забивают дюбели, чтобы прикрепить каналы к бетонным стенам. В короба укладывают электропроводку;
6. Углы поворотов закрывают фурнитурными крышками;
7. На короба устанавливают верхнюю панель, защёлкивая замки;
8. Удаляют пыль и грязь с поверхности защитных конструкций.

Важно! Если нужно провести кабель из комнаты в смежное помещение, тогда через короб сверлят сквозное отверстие в перегородке. Со стороны смежной комнаты устанавливают на той же высоте от пола кабель канал. Отверстие выходит наружу этого канала

Кабель выводят через проём в смежное помещение

Отверстие выходит наружу этого канала. Кабель выводят через проём в смежное помещение.

Мягкие виниловые кабель каналы

Короба из этого материала стали изготавливать сравнительно недавно. Благодаря своей гибкости, короб легко огибает внутренние и внешние углы.

Виниловые изделия не нуждаются в установке дополнительной угловой и другой фурнитуры. Крепёж каналов к стене производят таким же образом, что и установку жёстких ПВХ изделий. Замковая система легко фиксируются и в то же время обеспечивает прочное соединение короба с крышкой.

Виниловый гибкий кабель канал

Кабель каналы из гибкого материала удобно применять не только в технических и подсобных помещениях, но и в жилых комнатах.

Стальные оцинкованные и алюминиевые короба

По своей конструкции металлические кабель каналы мало чем отличаются от ПВХ изделий. Металл – более прочный и долговечный материал, чем пластик.

Обратите внимание! Электротехнические короба из металла гораздо надёжнее, но и значительно дороже пластиковых изделий

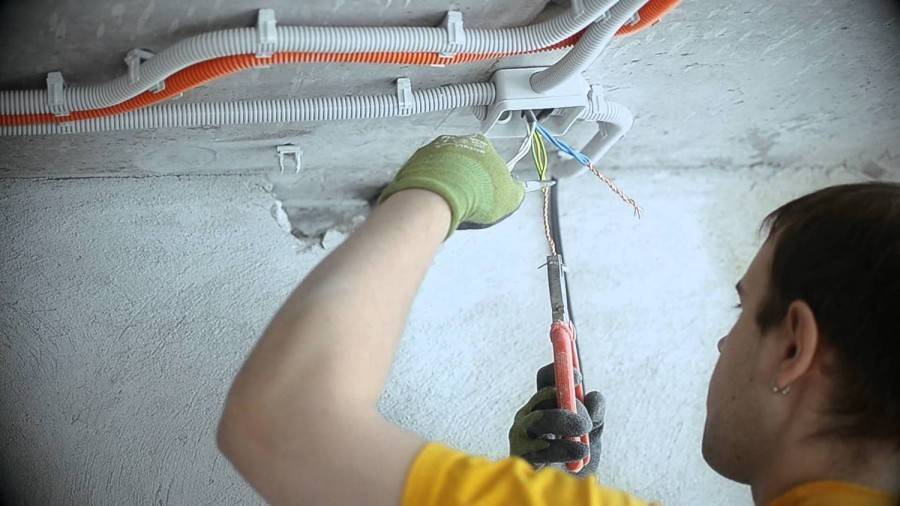

Гофра

Крепление кабель канала к стене из гофры производят специальными клипсами. По разметке с помощью перфоратора делают отверстия. Через монтажный проём клипсы в отверстие забивают дюбель. Гибкий шланг защёлкивается скобами клипс. Гофрированные трубы бывают разного диаметра и могут вмещать довольно большое количество проводов одновременно.

Специальные распределительные коробки делят провода на разные направления, уложенные в другие гофрированные оболочки. Гибкие кабель каналы применяют в подсобных, технических помещениях и цехах.

Дополнительная информация. Достоинством гибких коробов является то, что установка кабель канала из гофры позволяет производить замену одного кабеля или нескольких проводов, не нарушая положения остальных коммуникаций.

Напольные каналы – плинтусы

В конце прошлого века в продаже появились универсальные конструкции плинтусов. Внутреннее пространство пластиковых изделий стали использовать в качестве кабель каналов.

Плинтус с каналом для кабеля

В продаже можно встретить различные по цвету и строению напольные изделия с внутренними каналами для прокладки кабелей. В основном внутреннее пространство напольных карнизов используют для размещения телевизионного или интернет кабеля.

Особенности крепления на разных материалах

На некоторые поверхности канал установить легко. При работе с проблемными материалами, например гипсокартоном, могут возникать затруднения.

Деревянная стена

Наиболее простым считается крепление лотков саморезами. Длина шурупа составляет 1,5–2 см. В кабель-канале высверливают отверстия с шагом 20 см, которые будут применяться для фиксации. Так работать легче, но монтаж отнимает больше времени. Опытные строители вкручивают саморез одновременно в дно канала и стену.

Когда шуруп попадает на выпуклый участок вагонки, его можно затягивать. При вкручивании крепежного элемента в вогнутую область саморез нельзя вводить до упора. Шуруп не должен деформировать пластикового лотка.

Крепление на деревянные стены требует осторожности

Бетон

Монтаж конструкций в этом случае требует выполнения дополнительных действий. Можно установить изделие без сверления, приклеив его жидкими гвоздями. Перед тем как закрепить кабель-канал на бетонной стене, лучше всего подготовить саморезы для твердых материалов.

Потребуется прочное сверло (например, с победитовой напайкой). Такой способ используется при необходимости проделать небольшое количество отверстий. Более надежным считается сверление ударной дрелью или перфоратором.

Гипсокартон

Материал состоит из гипсовой сердцевины и 2 бумажных покрытий. Листы популярны у профессиональных строителей. С помощью материала легко выравнивать стены, создавать перегородки и технологические короба. Однако владельцы домов и квартир не хвалят гипсокартон.

Листы характеризуются низкой прочностью, при повреждении картонного покрытия рассыпаются. Проводить кабели в каналах по ним сложно. Применение саморезов нецелесообразно, поскольку резьба быстро прокручивается, прочность фиксации сильно снижается. Выходом из положения становится применение жидких гвоздей.

Замена проводки в старой квартире

Практически такая же картина вырисовывается при необходимости провести капитальный ремонт в старой квартире. Помимо всех отделочных работ, заменить отслужившую своё проводку на новую с подведением к современным розеткам и выключателям.

Но, если выполнить отделку самостоятельно не представляется особо трудным занятием, то, как поменять старую проводку своими руками не обладая соответствующими знаниями? Сложно представить.

Работы, связанные с электричеством, имеют повышенную степень точности выполнения и если допустить ошибку, это может повлечь не только остановку жизненно необходимой деятельности в квартире (включение света, работа электроприборов и различной техники), но и создать риски для человеческой жизни.  А значит нужно либо самому быть специалистом, либо приглашать квалифицированных мастеров-электриков.

Не стоит полагаться на собственные силы и считать себя знающим в данной области человеком, всего лишь просмотрев пару учебных видеороликов в интернете. Это не тот случай. Здесь всё гораздо серьёзнее.

Способы открытого монтажа проводки

Открытый монтаж может выполняться несколькими методами. Выбор зависит от типа помещения, в котором выполняется установка. В офисе можно задействовать кабель-каналы, но в жилых помещениях в дизайнерском стиле проводка обычно прячется под плинтусами или другими декоративными элементами.

Внешняя проводка в кабель-канале

Использование кабель-каналов предоставляет несколько неоспоримых преимуществ:

Кабель-каналы размещаются на стенах и фиксируются при помощи специального клея или дюбелей. Конкретный способ крепления зависит от типа поверхности. Внутренняя часть корпуса разделена на несколько каналов, по которым можно вести разные провода. После укладки проводки устройства закрываются специальной крышкой.

Монтаж наружной проводки в кабель-каналах

Внешняя проводка в трубах

Вместо кабель-каналов провода могут быть спрятаны в электротехнических трубах, в основном выполняющих защитную, а иногда и декоративную функции. К примеру, их часто используют при оформлении помещений в скандинавском или лофт-стиле. Однако более эффективен такой способ при организации открытой проводки в ванной или другой комнате с повышенным уровнем влажности. Они обеспечивают полную герметичность, чего не скажешь о кабель-каналах

Также важно использовать розетки, распределительные коробки и выключатели, оснащенные дополнительной защитой от влаги

Наружная проводка в медных трубах

Наружная проводка открытым проводом

Если не хотите прятать электрический кабель в трубы или пластиковые коробы, обратите внимание на оформление помещений в ретро-стиле. В магазинах есть множество электрических и осветительных приборов, подходящих для организации ретро-проводки

Можно с легкостью найти винтажные розетки, коробки, выключатели, кабель с внешней (исключительно декоративной) оболочкой из ткани и даже фарфоровые изоляторы, использующиеся для крепления всего этого к стене

Подобное оформление электропроводки будет классно смотреться в интерьерах кантри, прованс и шебби-шик

Можно с легкостью найти винтажные розетки, коробки, выключатели, кабель с внешней (исключительно декоративной) оболочкой из ткани и даже фарфоровые изоляторы, использующиеся для крепления всего этого к стене. Подобное оформление электропроводки будет классно смотреться в интерьерах кантри, прованс и шебби-шик.

Проводка открытым кабелем в интерьере квартиры

Разводка через плинтус

Еще один вариант без применения коробов и труб — размещение проводки под плинтусом. Впрочем, придется использовать более широкий плинтус, чтоб обеспечит наличие нескольких каналов. Для начала выполняется монтаж основы вдоль периметра пола. Провода тянутся по специальным направляющим, проделанным на самом плинтусе, после чего прячутся под крышкой. Внешне плинтус практически не отличается от обычного, однако придется размещать небольшие пластиковые направляющие к розеткам и выключателям. Они представляют собой небольшие кабель-каналы.

Плинтусный кабель-канал с розетками

Правила монтажа

Как закрепить кабель канал на бетонную стену

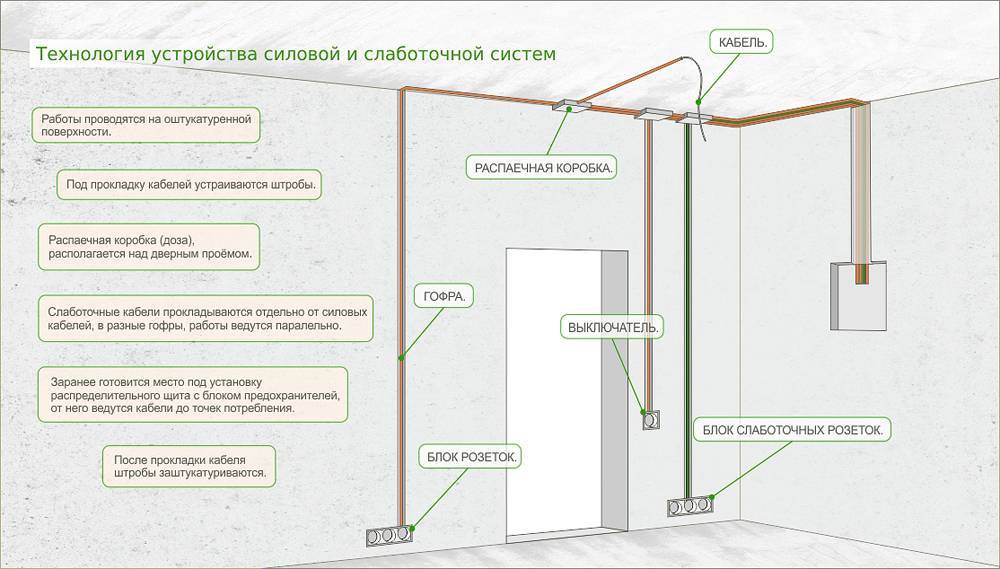

Во время строительства дома монтаж электропроводки производится скрытым способом, под штукатурку. Полная замена электрической разводки, как правило, производится во время капитального ремонта. В этом случае в стене делаются штробы, в которые и укладывается провод.

Но как быть, когда нет возможности или желания заниматься пыльным штроблением стен? Или нужно подключить недавно установленный мощный электроприбор, например, водонагреватель? В этом случае многие выбирают открытый способ прокладки электропроводки, а крепление к стене осуществляется при помощи кабель канала.

Что такое кабель каналы?

Кабель — канал это электротехнический электромонтажный элемент с прямоугольным профилем, похожего на пенал. Предназначается для монтажа на открытую поверхность стены, пола или потолка с целью последующей прокладки в нем электрических, коммуникационных проводов и кабелей.

Под коммуникационными подразумеваются телефонные провода, интернет, телевизионные, антенные кабели и кабели систем безопасности. Кабель каналы состоят из основания (короба и крышки). Они повышают пожарную безопасность, придают электропроводке привлекательный вид, улучшают эстетику стен.

Кабель каналы изготавливаются из:

• Тонкой листовой холоднокатаной или оцинкованной стали. Короба могут быть сплошными и перфорированными (облегченный вариант);
• Алюминия;
• Огнеупорного пластика.

Алюминиевые короба считаются самыми дорогими. Они облицованы цветной полимерной пленкой, или пленкой, имитирующей различные породы древесины, камни.

Пластиковые пеналы не поддерживают горение, но на их установку введено ограничение. Потребляемая мощность тока, проходящего по проводам, не должна превышать 1000 Вт. Поэтому такие кабель каналы не рекомендуется прокладывать там, где предполагается эксплуатация энергоемких отопительных приборов. Пластиковые электрокоробы бывают:

• Белого цвета;
• Окрашенными в иной цвет, что позволяет подобрать кабель каналы в тон стены и сделать их менее приметными;
• Имитирующими натуральную древесину. Такие короба подбираются в тон столярных изделий дома (окон, дверей) или к цвету мебели.

Кабель каналы отличаются степенью защиты:

• Самая низкая степень защиты у перфорированных коробов (IT20). Такие короба могут применяться только в помещениях, защищенных от влаги, в них можно прокладывать провода с низкой токопроводностью;
• Сплошные закрытые короба имеют защиту (IT40). Это стандартная степень защиты для жилых помещений;
• Короба с повышенной защитой от влаги — IT44. Такие короба монтируются в банях и ванных комнатах, на мансардах, верандах. Одним словом, эти короба предназначены для помещений с повышенной влажностью воздуха.
