Винтовые сваи для веранды: Обзор вариантов установки и Фото

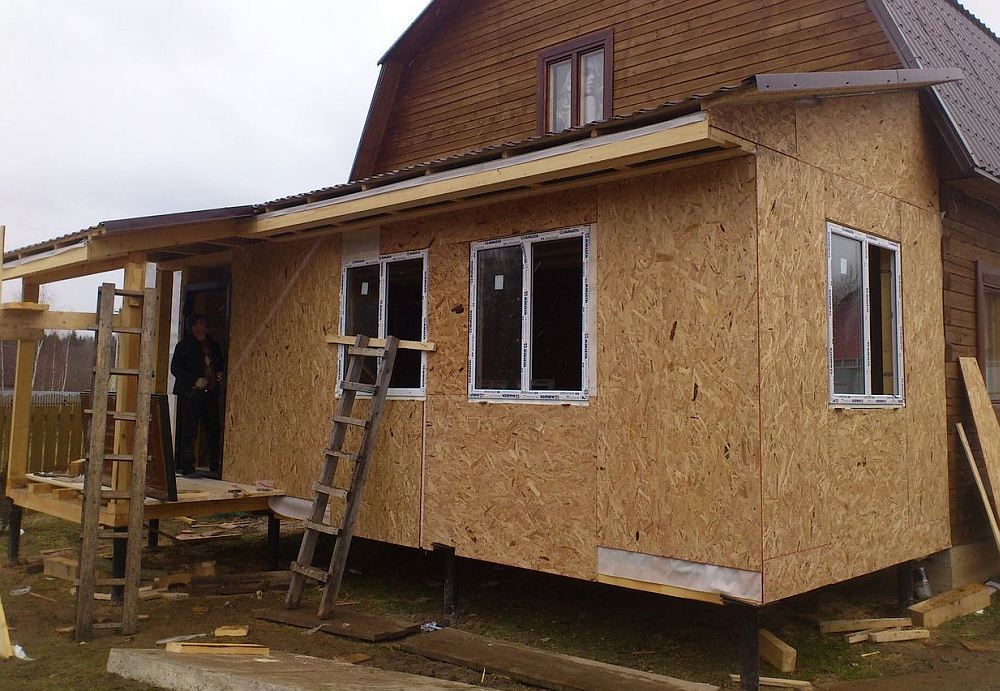

Строительство кровли

Самый лучший вариант для каркасной пристройки – односкатная кровля, она сочетается с любой основной крышей.

Монтируют ее следующим образом:

1. Сначала закрепляют стропила с одной стороны под скатом существующего строения, а с другой – на стене веранды. В качестве крепления используют металлические уголки с заранее рассчитанным углом наклона.
2. Следят, чтобы выступ стропильных ног за стену не был меньшим, чем 30 см. Благодаря подобному навесу веранда будет максимально защищена от промокания сточными водами.
3. Выбор кровли осуществляется заранее. Оптимальным вариантом будет тот же материал, что и для крыши дома. Шифер можно устанавливать прямо на стропила или на обрешетку, а мягкую кровлю – только на листы ОСП или фанеру.
4. Стропильную конструкцию обшивают слоем гидроизоляции, в зависимости от типа кровельного покрытия.
5. Все кровельные материалы устанавливают снизу вверх.
6. Чтобы утеплить крышу, лучше всего использовать минеральную вату.

Рассчитайте необходимую глубину залегания сваи

Монтаж террасы на винтовых сваях требует корректного рассчета глубины залегания сваи, чтобы обеспечить надежное и долговечное основание для конструкции. Неправильно выбранная глубина залегания может привести к неравномерному оседанию, деформации и повреждению террасы.

Для расчета необходимой глубины залегания сваи, следуйте указанным ниже шагам:

1. Определите тип грунта. Грунт имеет различные характеристики, которые могут повлиять на глубину залегания сваи. Различают следующие типы грунта: песок, глина, глина с песчаными включениями, суглинок и т.д. Каждый тип грунта имеет свои коэффициенты сопротивления и требует определенного подхода к расчету глубины залегания сваи. Если у вас нет опыта в определении типа грунта, рекомендуется проконсультироваться с геологическими исследованиями.
2. Определите нагрузку на сваи. Нагрузка на сваи может быть разной в зависимости от типа террасы и назначения. Учитывайте вес конструкции, максимальную нагрузку от мебели и людей, а также факторы окружающей среды, такие как снеговая нагрузка и ветровые нагрузки. Для каждого конкретного случая существуют нормативные значения нагрузки, которые нужно учесть при расчете глубины залегания сваи.
3. Учтите фактор безопасности. При расчете необходимой глубины залегания сваи стоит учесть фактор безопасности. Добавьте дополнительный запас к расчетной глубине, чтобы учесть возможные непредвиденные обстоятельства, такие как изменение нагрузки или неоднородность грунта. Рекомендуется добавить 20-30% к расчетной глубине.
4. Используйте специализированный калькулятор. Для упрощения расчета глубины залегания сваи можно использовать специализированные онлайн-калькуляторы. Они учитывают различные факторы, такие как тип грунта, нагрузка, фактор безопасности, и предоставляют рекомендации по глубине залегания сваи.

Правильно рассчитанная глубина залегания сваи является ключевым моментом при монтаже винтовых свай под террасу. Обратитесь к профессионалам или специализированным ресурсам для получения более подробной информации и конкретных рекомендаций для вашего конкретного случая.

Подберите необходимую длину сваи

Выбор правильной длины сваи — важный шаг в процессе монтажа винтовых свай под террасу. Неправильно подобранная длина может привести к неустойчивости конструкции или повреждению основания.

Для определения необходимой длины сваи следует учитывать несколько факторов:

1. Тип грунта. Для разных типов грунта требуются различные длины свай. Например, для песчаного грунта обычно достаточно свай длиной от 1,5 до 2,5 метров, а для глинистого или сыпучего грунта может потребоваться свая длиной более 3 метров.

2. Глубина замерзания грунта. В регионах, где зимой происходит сильное замерзание грунта, необходимо учитывать этот фактор при выборе длины сваи. Чтобы избежать поднятия террасы под воздействием мороза, сваи должны быть забиты ниже глубины замерзания.

3. Вес и размеры террасы. Чем больше терраса и чем выше расположена над землей, тем более длинные сваи потребуются для обеспечения надежной фиксации конструкции.

Рекомендуемые длины свай в зависимости от типа грунта:
Тип грунта
Минимальная длина сваи (м)
Максимальная длина сваи (м)

Песчаный
1.5
2.5
Глинистый
2.5
3.5
Сыпучий
2.5
3.5

Обратите внимание, что приведенные значения являются рекомендациями и могут варьироваться в зависимости от конкретных условий местности и требований к конструкции террасы. Рекомендуется проконсультироваться со специалистом, чтобы выбрать наиболее подходящую длину сваи для вашей террасы

Технология строительства свайного фундамента

Первым делом следует выбрать проект веранды и нарисовать её план, определившись с точными размерами. После составления чертежа уже можно рассчитать количество и вес материалов, которые нужны для монтирования свай. Следует также учесть качество грунта и глубину залегания вод, уровень промерзания почвы. После этого нужно выбрать правильные параметры и количество свайных труб, учитывая, что их расстояние друг от друга может составлять 1,5–3 м.

Проще всего построить своими руками открытую веранду из деревянного бруса. Нагрузку от снега по регионам можно найти в Строительных нормах и правилах в разделе «Нагрузки и воздействия». Например, в Санкт-Петербурге на каждый 1 м² крыши приходится до 180 кг снежной массы.

Необходимые материалы и инструменты

При возведении летней веранды на свайно-винтовом фундаменте нужно закупить следующие материалы:

• песок;
• щебень;
• цемент;
• винтовые сваи;
• деревянные брусья для лагов и крыши (100×50 мм);
• балки для ростверка (металлические, бетонные или деревянные);
• доски;
• гвозди, шурупы;
• лак или краска для дерева;
• кровельный материал (выбирают в соответствии с крышей основной постройки).

Для лёгкой деревянной веранды в качестве ростверка лучше взять профилированную венечную балку с сечением не менее 150×150 мм. Помимо вышеперечисленных материалов нужно обработать сваи антикоррозийными средствами, например, битумом.

Следует запастись такими инструментами:

• лопатой;
• воротом для закручивания;
• сварочным аппаратом;
• глубинным уплотнителем для бетонной смеси;
• угловой шлифовальной машинкой с отрезными кругами (болгаркой);
• молотом;
• пилой;
• шуруповёртом;
• рулеткой;
• отвесом;
• уровнем (обычным и гидравлическим);
• колышками и верёвкой.

Ворот для ручного вкручивания продаётся уже со стержнями.

Подготовительные работы

Сначала следует расчистить место, где планируется пристройка. Затем нужно демонтировать крыльцо и отмостку. Грунт под винтовой фундамент можно просто разровнять лопатой. После этого при помощи колышков и верёвки делают разметку периметра веранды. Далее намечают места установки свай и в них выкапывают небольшие лунки для удобства вкручивания.

Как вкрутить винтовые сваи

Порядок работ для установки винтовых свай следующий:

1. Стержневую трубу вставляют лопастью в лунку и вкручивают воротом. Лучше всего, когда данную процедуру делают два человека. В начале вкручивания требуется постоянно проверять вертикальное положение свай отвесом и поправлять его, если необходимо. При наличии небольшого отклонения, сваи обрезают, ровняя концы по уровню. На поверхности обычно оставляют 20–30 см трубы (зависит от высоты цоколя).
2. Когда все сваи устанавливают на нужную глубину, то при помощи гидроуровня на надземных концах делают отметки для ростверка.
3. Стержни обрезают угловой шлифовальной машинкой на помеченном уровне.
4. В свайные полости заливают бетон и тут же трамбуют уплотнителем.
5. В середину цементной смеси вставляют стальной стержень (это нужно для веранды с ростверком из дерева). Затем к нему крепят нижний венцовый брус.
6. Трубу закрывают оголовком и приваривают его.
7. Сверху крепят гидроизоляцию.

При определении параметров веранды, примыкающей к стене дома, проводят черту. При её нанесении учитывают толщину пиломатериалов, которые укладывают сверху.

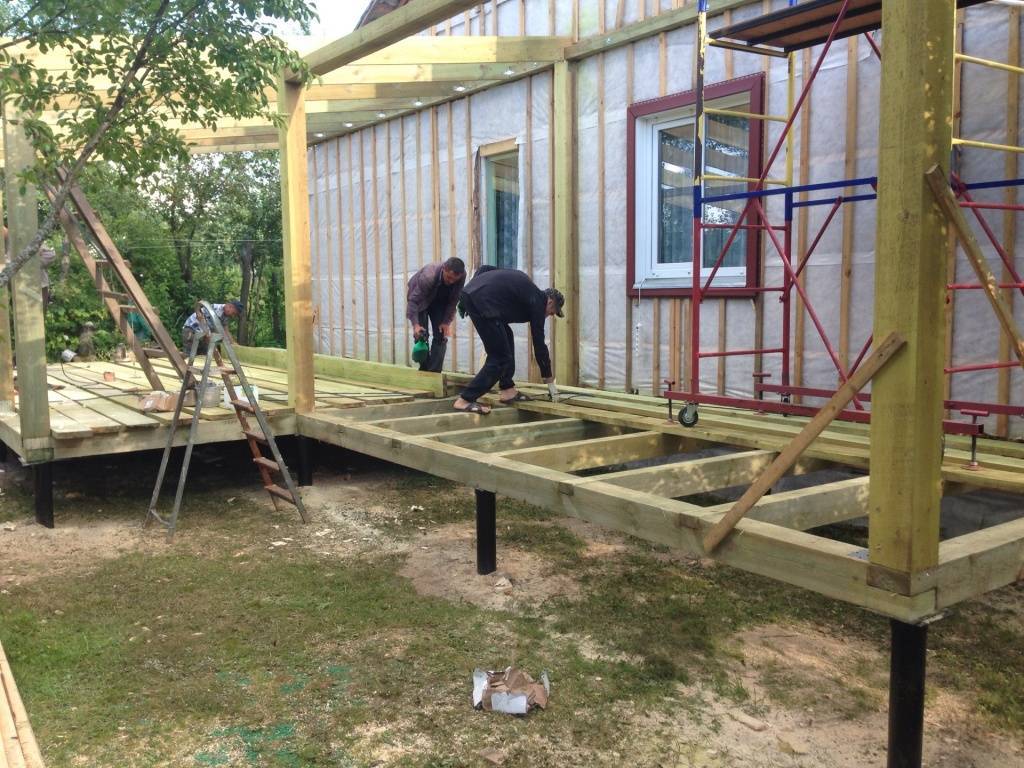

Монтаж ростверка и пола

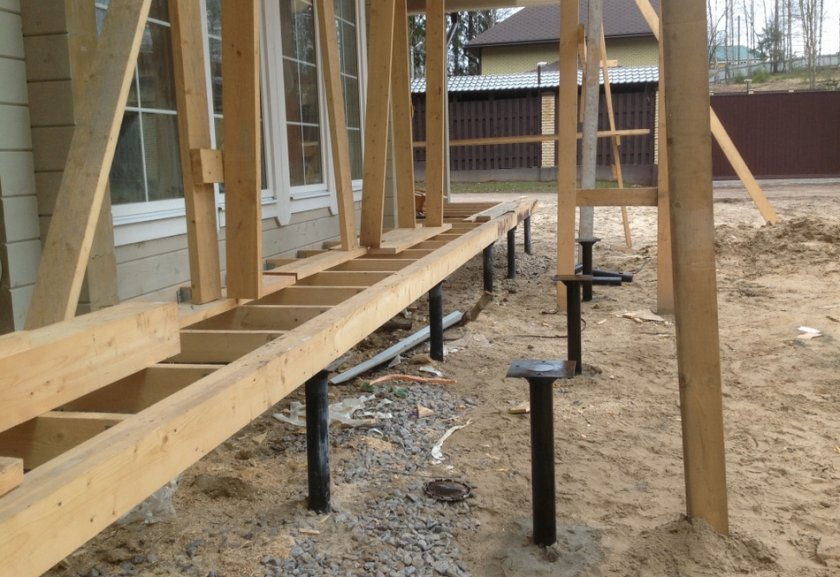

Вдоль границ пристройки по сваям прокладывают венцовый брус. Если веранда значительных размеров, то балки забивают и внутри периметра с последующей обвязкой. Там же, при помощи уголка и шурупов, крепят лаги с промежутком в 50–60 см по периметру конструкции. Внизу можно сделать цоколь из сайдинга или плит. Затем устанавливают в углах вертикальные стойки, к которым будет крепиться навес или крыша. Поперёк лаг делают настил пола из досок. Пустоты между ними рекомендуется заполнить гравием.

В последнюю очередь устанавливают ограждение веранды

Её фундамент может незначительно оседать, поэтому конструкция должны быть самостоятельной. Между верандой и стеной делают зазор в 2-3 см, который заполняют утеплителями (например, минеральной ватой). Фундамент из винтовых свай для веранды частного дома можно установить самостоятельно, без проведения земельных работ и ожидания застывания бетона. Это значительно сокращает время и финансы на возведение пристройки.

Как выбрать подходящие винтовые сваи под террасу

При выборе винтовых свай для монтажа террасы важно учесть несколько факторов, которые помогут вам сделать правильный выбор:

1. Тип грунта: Перед выбором винтовых свай необходимо определить тип грунта, на котором будет установлена терраса. В зависимости от этого выбирается необходимая длина и диаметр свай.
2. Нагрузка: Определите предполагаемую нагрузку, которая будет действовать на террасу. Это позволит выбрать винтовые сваи с необходимой грузоподъемностью.
3. Климатические условия: Учтите климатические условия вашего региона. Если климат характеризуется сильными морозами, то необходимо выбрать винтовые сваи, которые устойчивы к заморозкам.
4. Длина и диаметр свай: В зависимости от грунта и нагрузки определите необходимую длину и диаметр винтовых свай. Не забудьте также учесть глубину установки свай, которая обеспечит надежность и устойчивость конструкции.
5. Качество материала: Отдавайте предпочтение качественным винтовым сваям из надежных материалов, таким как сталь или алюминий. Это обеспечит долговечность и надежность конструкции.

Если у вас возникли сомнения или вопросы, лучше всего проконсультироваться с профессионалами в области монтажа террасных покрытий. Они помогут вам выбрать подходящие винтовые сваи и дадут нужные рекомендации для успешного монтажа террасы.

Вкручиваем сваи для фундамента

Когда мы привезли сваи, обнаружили, что у них нет упора для воротка, и он проскакивает с квадратной трубы вниз на круглую. В работе, когда необходимо прилагать достаточно большие усилия, ловить вороток просто невозможно. Для себя мы решили эту проблему с помощью струбцин, которые в результате и служили ограничителем.

Чтобы вороток не сваливался вниз, пришлось ограничивать его струбцинами. Фото автора

Первый этап — разметка точек установки свай. У нас подиум уместился очень удачно, не пришлось портить посадки. Мы обошли место прокладки электрического кабеля, противоположной стороной уперлись в кусты. Единственное, что пришлось демонтировать, — часть дорожки к дому.

Технология монтажа свай предполагает заготовку небольшого приямка. Конечно, выкопать его идеально ровно по разметке вряд ли получится. Но это не критично. Все можно отрегулировать в процессе вкручивания свай. Для этого просто наклоните сваю и начните заглублять ее под углом. Как только она встанет на заданную точку, вкручивайте ее ровно.

Важно не завалить сваю, а вкрутить строго вертикально. Для этого, заглубляя ее в землю, используйте уровень

Следите за тем, чтобы по окончании работы грани трубы были параллельны существующему фундаменту.

Устанавливаем сваи. Обязательно используем уровень. Фото автора

Выставляем высоту

Мы вкрутили сваи с некоторым запасом по высоте. Длина квадратной трубы (20 см) вполне позволяет срезать лишнее уже по факту финишной разметки. У нас получились два ряда по три сваи параллельно фундаменту дома. Чтобы немного облегчить монтаж средних опор, к крайним привязали веревку. По ней удобнее и быстрее ориентироваться.

Устанавливаем сваи в намеченных точках. Фото автора

На вкручивание 6 свай ушло примерно два часа. Работа не из легких — думаю, если бы нужно было вкручивать еще, производительность заметно упала бы. Учитывайте это при планировании времени.

Выравниваем сваи относительно ростверка

Задача — совместить уже существующую террасу с пристроенной. Для этого используем уровень. Я подстраховалась еще и электронным нивелиром. Чтобы попасть в нужную плоскость, мне нужно выставить уровень, ориентируясь на уже имеющийся настил, и вычесть из этой высоты 173 мм. Почему именно столько? Складываем высоту обвязки, толщину финишной доски и не забываем о толщине пластины оголовка. У меня в результате получилось 173 мм. Нанесла нужную разметку на одну сваю и по ней с помощью лазерного нивелира буду размечать остальные.

Определяем высоту пристраиваемой террасы. Фото автора

Мне очень повезло, что на момент этой работы над будущей террасой образовалась тень, и был хорошо виден лазерный луч. Если бы пришлось размечать на солнце, наверное, без специальных мишеней было бы не обойтись или нужно было бы ждать вечера.

После того как разметка нанесена на все сваи, болгаркой выравниваем их длину и привариваем оголовки.

Выравниваем длину свай. Фото автора

5 этап – монтаж каркаса

Каркас свайного фундамента обеспечит форму и соответствие геометрических параметров сваи расчетным, а также исключит впитывание бетона в почву и уменьшит его потери. Для формирования оболочки (каркаса) можно использовать:

Опалубка (каркас) из рубероида для свайного фундаментаРубероид. Желательно скрутить в два слоя. При этом диаметр скрутки соответствует расчетному, длина равна глубине погружения плюс высота надземной части.

Чтобы рубероид держал форму его можно обмотать скотчем. На нижнюю часть скрутки одевается плотный пакет, или ее заматывают плотной пленкой. Это поможет предотвратить впитывание воды из бетонного раствора в почву и минимизировать воздействие на сваю грунтовых вод.

Полимерный картон. Заводская опалубка из картонного полимера позволяет упростить работу и получить надежный и прочный каркас.

Характеристики картонной опалубки представлены в таблице:

Картонная опалубка (каркас) для свайного фундамента

Показатель	Параметры
Диаметр	150-1250 мм.
Толщина стенки	3-15 мм.
Длина	до 11 м.п.
Вес одного погонного метра	1,8-9 кг.
Сечение	– круглое – квадратное.
Стоимость	5-30 евро за м.п.

Скорлупа ППУ для утепления труб отлично подойдет для изготовления каркаса буронабивных свай.

Характеристики скорлупы из пенополиуретана представлены в таблице:

Опалубка для свайного фундамента из ППУ скорлупы

Показатель	Параметры
Диаметр	45-1020 мм.
Толщина стенки	40, 45, 50, 100 мм.
Длина	300-1000 мм.
Вес одного погонного метра	от 0,5 кг.
Сечение	– круглое
Стоимость	от 140 руб./м.п.
Покрытие	– фольга; – армированная фольга; – стеклопластик; – оцинковка.

Расстояние между винтовыми сваями под фундаменты со сложным контуром

При монтаже винтовых фундаментов со сложным контуром ( с большим количеством углов под эркеры ) под каждый угол следует устанавливать винтовую сваю.

Винтовой фундамент для дома с эркером

Особенно необходимо устанавливать сваи под каждый угол при монтаже швеллера на них. Расстояние между промежуточными сваями не должно превышать трех метров.

Получить консультацию и заказать фундамент можно позвонив нам по телефону 981-84-08

Шаг винтовых свай

Как видно из вышеперечисленного — шаг ( расстояние ) между винтовыми сваями выбирается исходя из необходимых требований к каждой конструкции.

Винтовой фундамент расчет — как произвести правильно? Сколько и каких свай необходимо использовать?

расчет винтовых свай для дома

Фундамент под каркасный дом рассчитывается из общего веса дома (включая все используемые материалы), в том числе и возможную снеговую нагрузку в зимний период года.

Фундамент под каркасную баню рассчитывают с возможным весом печи, наполненных баков воды, дымохода и других возможных нагрузок.

Фундамент под каркасную пристройку как лучше сделать? Если основное строение стоит на свайно винтовом фундаменте, то разумно и пристройку «ставить» на винтовые сваи.

Какие сваи винтовые для фундамента под каркасный дом используются? Любого диаметра от 89 мм. исходи из требований и необходимой длины.

Фундамент под одноэтажный каркасный дом устраивается как и под любое строение с обязательным расчетом нагрузок.

Расчет фундамента на винтовых сваях в первую очередь производится из полного веса всего и особенностей данной постройки.

Виды свай, достоинства и недостатки

Благодаря достаточно простой конструкции, существует не так много видов винтовых свай. В большинстве случаев различают три основных разновидности винтовых свай:

• литые. Наконечник изготавливается в точном соответствии с имеющейся моделью как единое целое. Обладают наибольшей прочностью;
• комбинированные. Предполагают наличие двухосновных частей – лопасти и конуса. Современные технологии позволяют изготавливать подобные сваи, способные выдержать серьезные нагрузки (до 50 т);
• сварные. Изготавливаются следующим образом. На заостренный нижний конец сваи приваривают лопасти. Для качественного и надежного выполнения процесс должен проводиться с применением плазменной резки.

Достоинства

Применение устройства фундаментов на основе винтовых свай имеет ряд несомненных преимуществ:

• экономичность. Фундаменты на винтовых сваях при сопоставимой с ленточными и сборными из ж/б блоков прочности, значительно дешевле в производстве. Это достигается тем, что работы выполняются быстро, отсутствует необходимость выполнения трудоемких земляных работ и уборки мусора;
• возможность выполнения работ в сложных условиях. Устройство фундаментов из винтовых свай возможно на любом рельефе, в лесистой местности без необходимости корчевания корней деревьев, в труднодоступных местах с отсутствием подъездных путей, так как не нужна громоздкая техника. Кроме того, свайно-винтовой фундамент можно использовать на слабых грунтах;

• отсутствие заметной усадки. Особенности конструкции свай предполагают в процессе их погружения (завинчивания) автоматически происходящее дополнительное уплотнение грунта. Поэтому усадка фундаментов практически полностью отсутствует, что дает возможность сразу приступать к последующим работам;
• возможность использования в пристройках. Уже отмеченное выше отсутствие динамических нагрузок на почву позволят устраивать свайно-винтовой фундамент в непосредственной близости от уже построенных зданий и сооружений. Дополнительным плюсом является то, что из-за отсутствия большой техники не страдает, как правило, уже окультуренная и благоустроенная площадь вокруг;
• возможность выполнения работ в любое время года;
• длительный срок службы (более 100 лет), достигаемый надежностью конструкции.

Недостатки

Основной недостаток применения винтовых свай связан с материалом, из которого они изготавливаются

Металл крайне склонен к коррозии, поэтому при приобретении готовых свай или материалов для их самостоятельного изготовления необходимо обращать внимание на качество метала и его обработки. Оптимальный вариант – новая металлическая труба не менее 4 мм толщиной, обработанная пескоструйным аппаратом с последующим нанесением антикоррозионного покрытия. Для лопастей толщина металла должна быть не менее 5 мм

Для лопастей толщина металла должна быть не менее 5 мм.

Многие заказчики считают недостатком отсутствие подвала, который не предусматривается конструкцией свайно-винтового фундамента.

Советы профессионалов

Во избежание неудач при постройке веранды на сваях к дому своими руками, профессионалы рекомендуют:

• запаситесь металлическими трубами разной длины — это облегчит монтаж свай по мере углубления;
• не допускайте соприкосновения разных сплавов — при контакте разных металлов образуется гальваническая пара, которая влечет за собой электрохимическую коррозию;
• стройте террасу под небольшим уклоном — это поможет стекать воде после дождя;
• не экономьте на материалах — редкая обрешетка или недостаточное количество свай, приведет к быстрому износу конструкции.

Если соблюдать все нормы и правила во время строительства, то в будущем, терраса к дому на винтовых сваях прослужит не одно десятилетие. При этом достаточно периодически проводить профилактику в виде лакокрасочных работ.

Достоинства и недостатки винтового фундамента

В сравнении со всеми известными технологиями, винтовой фундамент является самым экономичным основанием для любых наземных конструкций. Достоинствами СВФ являются:

• строительство в сложных условиях – холмистая, болотистая местность, прибрежная зона, плотная застройка, наличие на участке деревьев, прохождение сторонних коммуникаций;
• минимальный бюджет – практически полное отсутствие бетонных, земляных работ, опалубки, ожидания набора прочности бетонными конструкциями, аренды спецтехники;
• вариабельность технологий строительства – винтовой фундамент пригоден для срубов, кирпичных, панельных построек, щитовых, фахверковых каркасных зданий, контуров заземления дома, заборов, МАФ;
• максимальная этажность – допускаются разрешенные в индивидуальном строительстве трехэтажные здания с мансардой;
• высокий ресурс – при нормальной антикоррозионной обработке срок службы винтовых свай составляет 75 – 100 лет.

Единственным недостатком СВС является непригодность для проектов с цокольным/подвальным этажом. Ручной монтаж винтовых свай, не только допустим, но и рекомендован специалистами. При погружении этих конструкций спецтехникой сложнее контролировать усилие затяжки при достижении несущих пластов.

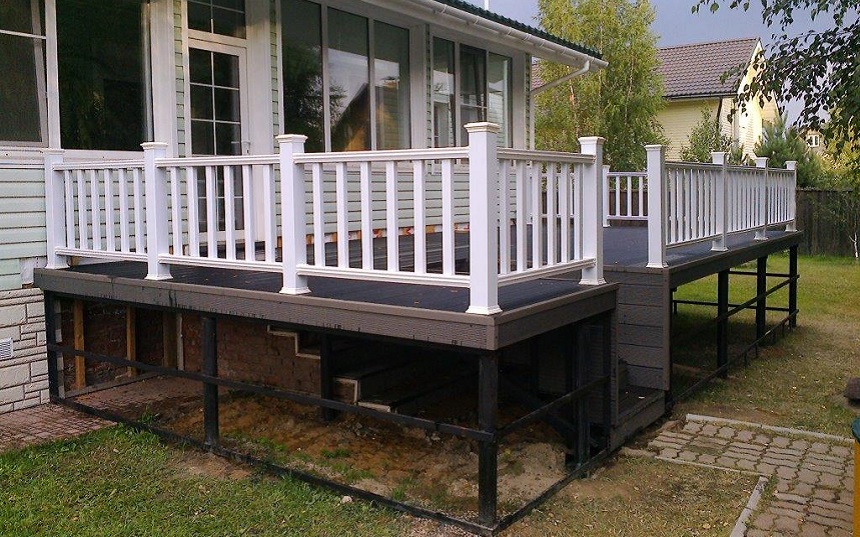

Фундамент для террасы (веранды) на винтовых сваях своими руками

Большая уютная терраса станет идеальной зоной отдыха для частного дома, дачи. Здесь можно великолепно расслабиться семьей, компанией с друзьями практически в любое время года. Специальный навес защитит от дождей и ливней, а также сможет создать уютную тень в жаркое время. В прошлом веке в качестве фундамента для террасы выступал массив дерева, лиственница или дуб. Однако высокая стоимость этих материалов, и подверженность чрезмерной влажности в осенне-весенний период не позволяет полноценно использовать дерево в качестве фундамента для террасы. С развитием инновационных технологий в области строительства появился древесно-полимерный композит, который состоит из натурального дерева и полимера.

Террасная доска из древесно-полимерного композита обладает всеми преимущества дерева (экологичность, роскошный внешний вид, тактильное ощущение) и полимера (не гниет, не разрушается, долговечность).

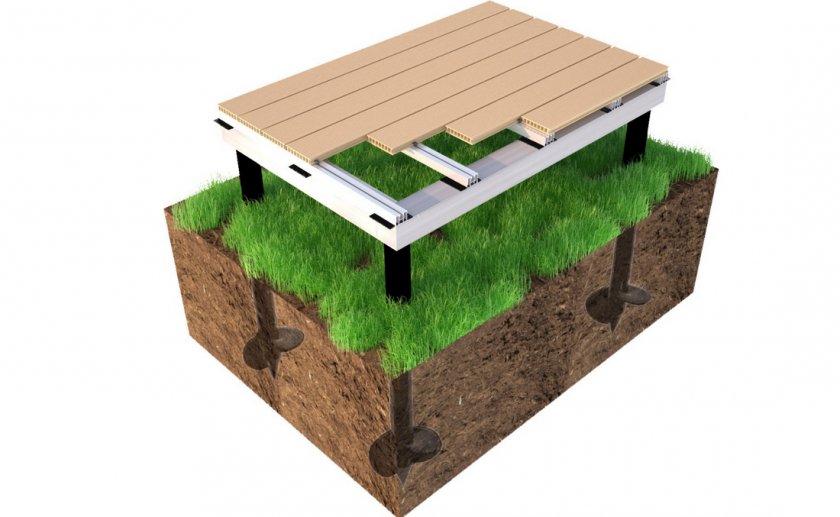

Монтаж каркаса веранды на винтовых сваях

Установка фундамента для веранды своими руками может быть выполнена несколькими способами.

В этом случае применяются специальные винтовые сваи, на которых будет установлен сварной каркас, сверху будут смонтированы лаги, на которые устанавливают террасные доски. Винтовые сваи позволяет быстро и надежно сделать фундамент под будущую террасу. Винтовая свая представляет собой цилиндр, который имеет на конце лопасти, вкручиваемые в грунт. После этого винтовая свая заливается бетоном и получается надежная конструкция для фундамента.

Винтовые сваи для террас необходимо вкручивать в землю на глубину промерзания грунта. К примеру, для Московского региона эта величина составляет 150 см.

Внутрь цилиндра сваи заливается раствор бетона, который предотвращает попадание внутрь воды и увеличивает жесткость конструкции. Также заполненная бетоном свая не будет поддаваться коррозии, так как внутрь не будет поступать воздух.

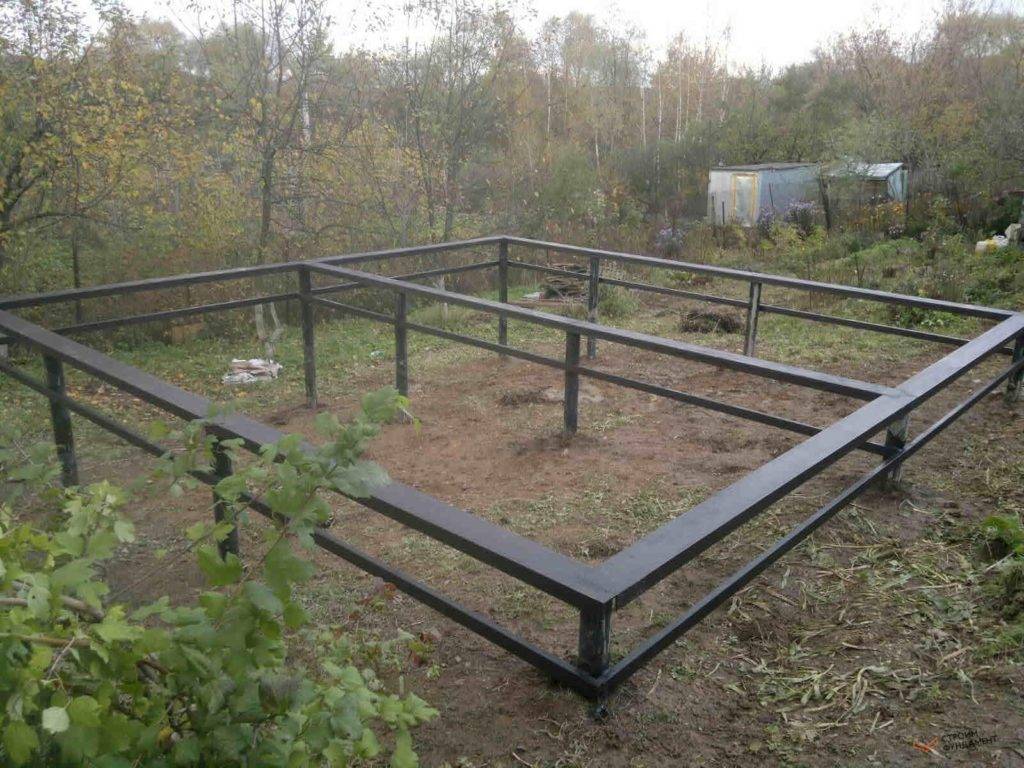

Когда бетон застывает, переходят к монтажу сварного каркаса.

После монтажа сварной конструкции, всю поверхность каркаса необходимо тщательно загрунтовать, защищая ее от коррозии.

После того, как грунтовка полностью высыхает, на сварную конструкцию монтируются специальные лаги из алюминия. Алюминия не поддается коррозии, является высокопрочным и легким металлом.

Важно. Нельзя фиксировать алюминиевую лагу непосредственно на металлическую поверхность сварной конструкции

Для этого используется специальная резиновая подушка

Для этого используется специальная резиновая подушка.

Алюминиевая лага имеет специальные прорези, куда вставляются надежные фиксаторы, на которых будет закрепляться древесно-полимерная террасная доска. Клемма (фиксатор) имеет специальную форму, образационные усы, которые позволяют компенсировать зазоры между установленными досками во время температурных расширений или сжатий при различных погодных условиях.

Веранда на винтовых сваяхсмонтированная по технологии сможет сохранять свой первоначальный вид на протяжении долгих лет. После монтажа алюминиевых лаг, устанавливается композитная доска, которая фиксируется специальными фиксаторами.

Когда все композитные доски смонтированы на поверхности несущего каркаса, на стыках устанавливается специальный алюминиевый профиль. Когда все работы выполнены, на террасу монтируют декоративное ограждение, лестницы и маркизы.

Если террасную доску планируется положить на бетонную опору или на эксплуатируемую кровлю, то вместо винтовых свай применяют регулируемые опоры. Эти опоры позволяют полностью нивелировать практически любые перепады высот и выставить каркас идеально по горизонтали.

В данной статье мы более подробно рассмотрели — как сделать винтовой фундамент под террасу. Соблюдайте вышеописанные рекомендации, и Вы сможете быстро и качественно сделать на своем участке красивую и практичную террасу. Стоит добавить, что терраса из композитного древесно-полимерного материала не требует особого ухода. Один раз весной и один раз осенью ее достаточно промыть обычной водой от мусора.

Рассчитываем ростверк

Свайная основа может быть сконструирована из одних опор, по которым укладывают нижнюю обвязку строения.

Ростверком называют балку или железобетонную плиту, по горизонтали соединяющую верхушки каждого винтового элемента. Свайно-ростверковые основы одинаково хорошо подходят для строительства деревянных и пеноблочных зданий. Ленточный ростверк может быть монолитным или сборным, главное, чтобы он был вылит из бетона, марка которого не ниже 150.

Чтобы ростверк был грамотно сооружен и создал прочную связку между винтовыми элементами, нужно правильно рассчитать его габариты. Существует ряд специальных расчетов, мы же ограничимся минимальными размерами связующей ленты:

Фундамент с железобетонным ростверком

1. Высота – 30 см.
2. Ширина – 40 см.

Чтобы придать ростверку необходимую жесткость, его нужно усилить продольной и поперечной арматурой (в диаметре 10-12 мм). Прутья соединяются при помощи проволоки по принципу армопояса. Расстояние от арматуры до края ростверка должно составлять не менее 2,5 см, чтобы металлические прутья полностью загерметизировались бетонным раствором и не подвергались коррозийным процессам.

Соединение ростверка с опорами может быть жестким, когда его арматура связывается с прутьями свай, или свободным, когда ростверк без дополнительной подвязки лежит на опорах фундамента. В обоих случаях нагрузка между сваями распределяется равномерно.

Источник статьи: http://domzastroika.ru/foundation/raschet-kolichestva-svaj.html

Важность правильного расстояния между сваями

Правильное расстояние между винтовыми сваями для веранды играет ключевую роль в обеспечении стабильности и долговечности конструкции. Недостаточное расстояние может привести к неравномерной нагрузке на сваи, что в свою очередь может вызвать их деформацию или смещение. Слишком большое расстояние, в свою очередь, может привести к неустойчивости и плохой сопротивляемости веранды ветрам и другим неблагоприятным погодным условиям.

Оптимальное расстояние между сваями для веранды будет зависеть от нескольких факторов, таких как материал веранды, местные климатические условия и ожидаемая нагрузка. В целом, рекомендуется, чтобы расстояние между сваями составляло от 1,5 до 2 метров. Это позволит достаточно равномерно распределить нагрузку между сваями и обеспечить стабильность конструкции.

При выборе расстояния между сваями также стоит учитывать тип и размер используемых свай. Например, если вы используете мощные винтовые сваи большого диаметра, такие как сваи с диаметром 150 мм или более, то можно увеличить расстояние между сваями до 2,5 или даже 3 метров

Однако, важно помнить, что чем больше расстояние между сваями, тем более жесткой должна быть веранда в целом, чтобы компенсировать возможную неустойчивость

Важно также учитывать, что качество и правильная установка свай также играют важную роль. Для достижения максимальной стабильности веранды рекомендуется устанавливать сваи до пластин около 1,5-2 метра в землю

Это позволит достичь устойчивого контакта с грунтом и повысить надежность всей конструкции.

Вывод: правильное расстояние между сваями является важным аспектом при строительстве веранды. Оно обеспечивает стабильность и долговечность конструкции. Рекомендуется выбирать расстояние от 1,5 до 2 метров, в зависимости от условий и типа используемых свай

Также важно установить сваи на достаточную глубину для обеспечения надежного контакта с грунтом

Фундамент

Ввиду того что каркасная пристройка не является громоздкой и тяжёлой конструкцией, то воздвигать монолитный фундамент нет смысла. Для надёжности возводимой постройки необходимо, чтобы фундамент дома и пристройки были либо одним целым, либо независимы друг от друга. Оптимальным вариантом будет ленточный или столбчатый фундамент.

Ленточный

Ленточный фундамент можно сделать своими руками.

• На земле по периметру предполагаемой пристройки наносится разметка, которая очерчивает границы. По линиям разметки выкапывается траншея под фундамент глубиной, как у основания самого дома, и шириной примерно на 15 см шире будущих стен пристройки.
• Далее нужно защитить фундамент от грунтовых вод: для этого в траншеи на 15-25 см засыпается песок и щебень, следом заливается небольшим количеством воды, затем накрывается рубероидом.
• Следующим этапом является обустройство опалубки, высота которой равняется высоте её будущего основания. В траншеи для придания надёжности устанавливается арматура.
• И в конце всё заливается бетоном. Бетон можно изготовить самостоятельно, смешав песок, щебень и цемент. При высокой температуре фундамент необходимо смачивать водой, дабы избежать его растрескивания.

Столбчатый

Недорогой и долговечный тип фундамента, который подходит для облегчённых конструкций: бань, каркасных пристроек и прочих.

После тщательного расчёта в грунте сверлятся небольшие ямы (20 см) – основы для нижних частей столбов, которые армируются мелкой сеткой и засыпаются смесью из песка и бетона. В ямы устанавливаются трубы диаметром в 10 см, внутрь которых вставляются арматурные прутья, и затем всё заливается пескобетоном.

Через 3-5 дней, когда бетон полностью застынет, сверлятся новые проёмы, куда впоследствии и вставляются получившиеся из труб столбы

Вставлять нужно предельно осторожно, чтобы столб не осыпался

Ростверк для столбчатого фундамента изготавливается из металла или бетона.

Главный плюс данного вида фундамента – универсальность: он подходит для всех видов конструкций с небольшим весом, служит долго, даже если дом стоит на болоте.

При выборе типа фундамента учитывайте зимнее пучение грунта, рельеф и свойства почвы.

Свайно-винтовой

Главным преимуществом использования винтовых свай для возведения фундамента является возможность выполнять работу в любое время года. При этом весь монтаж будет закончен уже через 1-3 дня. После его окончания можно сразу приступить к строительству пристройки. Свайно-винтовой фундамент – самый простой и дешёвый вариант для нетяжелых построек, который также можно выполнить своими руками. Единственный недостаток – подверженность коррозии, но при обработке антикоррозионными средствами этого вполне можно избежать.

Если пристройка делается как отдельная комната, то фундамент должен быть сконструирован как отдельный элемент и иметь деформационный шов.

Свайно-винтовой фундамент состоит из металлических труб, полости которых предназначены для заполнения бетоном.

Для начала рассчитывается нужное пространство, делаются разметки. В углах разметок будущего фундамента вбиваются колышки, затем по периметру натягивается строительный шнур.

Далее вручную или буром выкапываются отверстия в местах, где будут установлены сваи. После чего происходит ввинчивание свай, делать это самостоятельно довольно проблематично. Когда ввинчивание закончено, опоры обрезают на одном уровне, а полости свай заполняются бетоном или грунтом.

Выбор фундамента для веранды

Веранда на свайных опорах

Когда веранда пристраивается к готовому жилому дому, важно определить несколько моментов:

Возможность выполнения строительства фундамента в стесненных условиях – обычно участок вокруг дома засажен кустарниками или взрослыми деревьями, которые могут быть повреждены при разработке грунта под устройство пристроенной веранды.
Для того, чтобы повреждения были наименьшими, следует выбрать такой тип фундаментного основания, которое обладает высокими несущими способностями, может быть устроено с наименьшими разрушениями существующих конструкций и позволит избежать повреждения зеленых насаждений
К тому же немаловажное значение имеет факт сокращения времени монтажа конструкций и исключение трудоемких процессов.
Принять во внимание геологический состав грунта, величину промерзания почвы и наличие грунтовых вод, залегающих близко к поверхности – если грунт, залегающий на участке застройки, подвержен морозному пучению в зимнее время (глинистые грунты, водонаполненные, сложенные из пылеватых песков или лессовых отложений), устройство ленточного фундамента невозможно.
