Критерии выбора винтовых свай
Какие винтовые сваи выбрать для строительства каркасного дома? При покупке этого элемента нужно обратить внимание на несколько следующих нюансов: предназначение строения, и какой будет нагрузка на фундамент. В целом, при выборе нужно обращать внимание только на диаметр изделия
Винтовые сваи разделяются на несколько разновидностей:
- Изделие с диаметром трубы 57 мм. Этот вариант используется только для ограждений маленькой массы;
- Второй вариант — 76 мм в диаметре. На них можно возводить легкие строения бытового назначения. Общая нагрузка на фундамент из таких свай может достигать максимум 3 тонн;
- Более прочный вариант — 89 мм. Такой фундамент способен выдерживать нагрузку 3-5 тонн. Их используют только для одноэтажных зданий, или пристройки к основному зданию;
- Самый надежный вариант свай для фундамента, изделия с диаметром 108 мм. Они рассчитаны на нагрузку от 5 до 7 тонн. На них можно возводить многоэтажные каркасные, деревянные или даже каменные дома.
Важно! Иногда, если длина купленных свай кажется недостаточной, приходится их удлинять методом сварки. В этом процессе важно сохранить все качества изделия, поэтому в месте соединения двух отрезков обязательно используется металлическая муфта
Также винтовые сваи можно разделить еще на две разновидности, что тоже важно при покупке изделия:
Изделия со сварным наконечником. Лопасти привариваются к нижней части свай. Для этого используется специальный способ варки, с помощью электросварки и плазменной резки. Толщина лопастей – 3-5 мм. Для предотвращения коррозии изделие покрывается оцинкованным покрытием, которое наносится холодным и горячим способом;
Изделия с литым наконечником. Они служат минимум 100 лет. Они изготавливаются специальной методикой точного литья с холодной теплообработкой (это предназначено для повышения прочности), а в качестве сырья используется сталь высшего качества. Для предотвращения ржавчины готовое изделие покрывается эпоксидной смолой, либо эмалью.
В этом случае разница между сваями, сварными и литыми, заключается в их долговечности и стоимости. В целом, оба варианта считаются хорошими, все зависит от предполагаемого эксплуатационного срока жилища.
Виды и особенности
При помощи железобетона
Этапы монтажа
Строительство свайного фундамента с ростверком начинается с погружения свай в землю. Обязательное условие при работе – точно определить уровень промерзания грунта. Опоры должны быть заглублены ниже этой отметки. Далее сваи связываются ростверками. По своей природе ростверковые соединения могут быть изготовлены из следующих материалов:
- бетон;
- металл;
- дерево.
Ростверки предохраняют от смещения грунта. Они противодействуют нестабильности конструкции при замерзании-оттаивании и обеспечивают жесткую сцепку конструкционных элементов здания. Сваи монтируются в точках, где предполагается самая большая нагрузка, их длина зависит от глубины промерзания почвы.
На практике для строительства малоэтажных домов применяются опоры от 1,5 до 3 м. Расстояние между соседними элементами составляет 1-1,5 м. Отверстия под опоры обязательно обсаживаются рубероидом или подобным ему материалом. Можно проводить обсадку асбестоцементными трубами.
В отверстии вертикально закрепляют и надежно связывают 4 арматурных прута. Верхняя часть сваи обязательно должна находиться выше уровня земли. Арматурная нить, выходящая из свайной опоры, вяжется с арматурой ростверка. Проводится заливка отверстий бетонной смесью.
На протяжении недели бетон будет набирать прочность. По истечении 7 суток показатель достигнет 60 %. После этого можно приступать к работе по армированию ростверка. Процесс начинается с опалубки. В нее засыпается песок или укладывается пенополистирол. Тем самым ростверк будет поднят над землей (висеть на сваях).
Важный момент перед армированием – гидроизоляция верхней части свайных столбов. Этот этап нельзя пропустить ни в коем случае. Армирование проводится согласно общей схеме, разработанной под конкретное строительство. Это связано с тем, что положение опор и распределение нагрузок на ростверк отличается в разных местах конструкции. Подсыпку из-под ростверковой конструкции убирают после достижения бетоном половины марочной прочности (не ранее, чем через 7 суток).
С учетом того, что для каждого конкретного случая положение опор и распределение нагрузки в ростверке является разным, армирование осуществляется в индивидуальном порядке. Арматура, которая выпускается из свай, связывается с арматурой ростверка. Когда ростверк набирает более половины марочной прочности, подсыпка из-под него убирается. Ростверковая конструкция висит на сваях. Не допускается, чтобы ростверк опирался на грунт между сваями.
Как и у каждой другой строительной конструкции, у свайно-ростверковой есть свои достоинства, недостатки и ограничения в применении.
Преимущества:
Краткосрочное строительство.
Предполагает минимальные затраты времени на создание фундамента при условии, что работу проводят опытные мастера со своей спецтехникой. Свайный фундамент для кирпичного дома (либо другого типа сооружения) обустраивается в кратчайшие сроки. Заказчик получает готовый объект под ключ.
Экономичность.
Предполагает использование небольшого количества бетона из-за того, что нет необходимости сооружения в земле подушки.
Энергоэффективность.
В холодное время года, когда грунт промерзает, площадь взаимодействия элементов свайно-ростверкового фундамента с замерзшей землей минимальна. Тем самым потери тепла здания также небольшие.
Наличие виброизолирующих свойств у конструкции.
Особенности соединения свай с ростверком обеспечивают надежную защиту конструкции от вибрации, связанной с близким расположением здания относительно крупных автобанов, железной дороги или метро. Свайный фундамент без ростверка в таких случаях менее эффективен.
Нужно отметить тот факт, что строительство свайно-ростверковой конструкции можно проводить практически в любое время года. Ограничение – нельзя проводить работы при температуре ниже -10 °C. Еще один плюс такого фундамента – доступность цены используемых материалов.
Недостатки и минусы:
Применение специальной техники.
Возвести фундамент данного типа самому невозможно. Технология предполагает обязательное использование спецтехники.
Наем бригады.
Своими руками обустроить такой вид фундамента практически невозможно.
Сложность возведения цокольных этажей.
Особенности и схемы расположения опор усложняют обустройство подвальных и цокольных помещений. Часто приходится заполнять пространство между сваями, что значительно увеличивает окончательную стоимость.
Низкая стойкость к опрокидыванию.

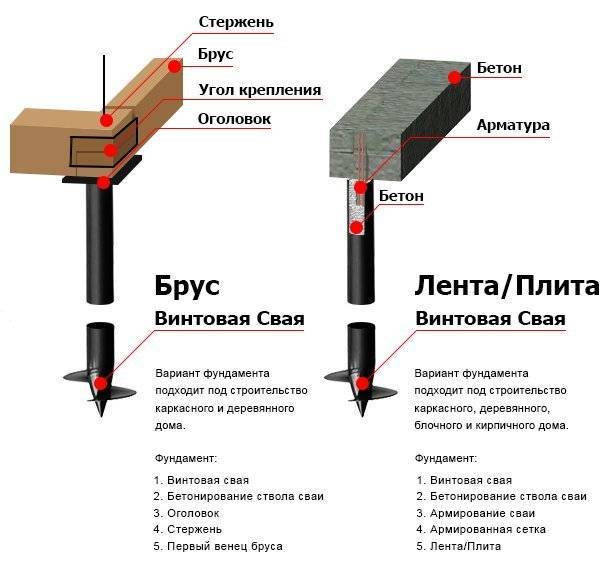

Типы обвязки
Виды обвязки для дома из бруса или другого материала различаются в зависимости от используемого материала для ее монтажа. Если высота свай над поверхностью земли составляет более 500 мм, устройство обвязки является обязательным этапом строительства.
В таблице представлены виды обвязки, в зависимости от используемого материала:
| № | Материал | Характеристики |
|---|---|---|
| 1 | Деревянный брус | Чтобы ростверк выдерживал значительную несущую нагрузку от домостроения, брус нужно подбирать квадратного сечения со стороной 15 см. Крепится он к опорам с помощью петель из проволоки-катанки или закладных шпилек, которые устанавливают на оголовках опор перед их заполнением цементным раствором. Шпильки М114 и М116 являются более надежными, чем проволочные соединения. Сваи обрабатывают антикоррозийными составами, а древесину покрывают антисептиками и веществами, защищающими от гниения. После монтажа деревянной обвязки обязательно выполнить мероприятия по ее гидроизоляции. |
| 2 | Железобетонные блоки | Является разновидностью свайно-ленточного основания. Чаще применяется при строительстве домов из кирпича, для более легких построек в качестве ростверка применяют брус. Готовые железобетонные балки устанавливают на сваи и соединяют между собой. |
| 3 | Цельная армированная железобетонная лента | Бетон марки М400 заливают непосредственно в опалубку, устроенную на сваях. Предварительно монтируют внутри деревянной формы металлический каркас из двух рядов продольных прутьев, соединенных между собой вертикальными перемычками. |
| 4 | Металлический швеллер | Стальные швеллера прикрепляют к опорам с помощью сварки. Крепят к закладной арматуре, выступающей из свай. Обязательно обрабатывать все металлические элементы антикоррозийными составами. |
Варианты обвязки
Обвязка свай брусом
Фундамент, обвязанный брусом.
Часто для обвязки используют брус, изготовленный из древесины хвойных деревьев, поскольку его стоимость в разы меньше подобных изделий, сделанных из древесины лиственных пород, а отличия в эксплуатационных характеристиках минимальны.
Перед установкой ростверка на брус обязательно наносят специальные антисептические составы, предотвращающие разрушение древесины под воздействием атмосферных факторов, и покрывают битумным гидроизоляционным слоем. Последний придает брусу водоотталкивающие свойства.
При обвязке свайно-винтового фундамента брусом делают следующее:
Оголовок сваи монтируется после выравнивания (обрезания) сваи и после заливки внутрь неё бетона (в случае необходимости).
- Аккуратно выравнивают установленные сваи так, чтобы столбы находились точно на одном уровне.
- На сваи монтируют оголовки.
- Выполняют гидроизоляцию материала.
- На брусе, который приходится на стыки углов дома, выпиливают пазы нужного размера для последующего соединения деревянных частей между собой.
- Брус выкладывают на оголовки свай по периметру вдоль всего контура фундамента таким образом, чтобы стыки обособленных частей ростверка скреплялись между собой на оголовках. Места стыков при этом прокладываются жгутом для лучшего уплотнения.
- Выравнивают ростверк и тщательно проверяют угол: он не должен отклоняться от 90 градусов.
- Фиксируют брус на оголовках свай посредством саморезов.
Обвязка свай доской
При монтаже свайного фундамента обвязка доской имеет ряд бесспорных достоинств по сравнению с брусом:
- При проведении работ в брусе со слишком большим сечением могут появиться трещины либо он значительно деформируется.
- Для изготовления балок длиной более 6 м брус не годится из-за серьезных проблем, которые могут возникнуть при этом.
- Балки из бруса достаточно тяжелые, поэтому для их монтажа потребуется целая бригада рабочих. В то же время балку из досок изготавливают прямо возле фундамента, что значительно проще.
- Балки из досок не требуют дополнительной просушки и отличаются повышенной прочностью по сравнению с аналогами из бруса.
Обвязку винтовых свай с применением доски выполняют по следующему алгоритму:
- Между оголовками свай и собственно обвязкой обязательно делают гидроизоляционный влагонепроницаемый слой, часто из рубероида высокого качества.
Существует и другой способ обвязки доской. Доски склеивают друг с другом и дополнительно скрепляют саморезами и гвоздями. При небольшой толщине досок можно проложить их фанерой для большей прочности
При монтаже важно разнести места состыковки досок на различные сваи и использовать проверенный метод «в полдерева»

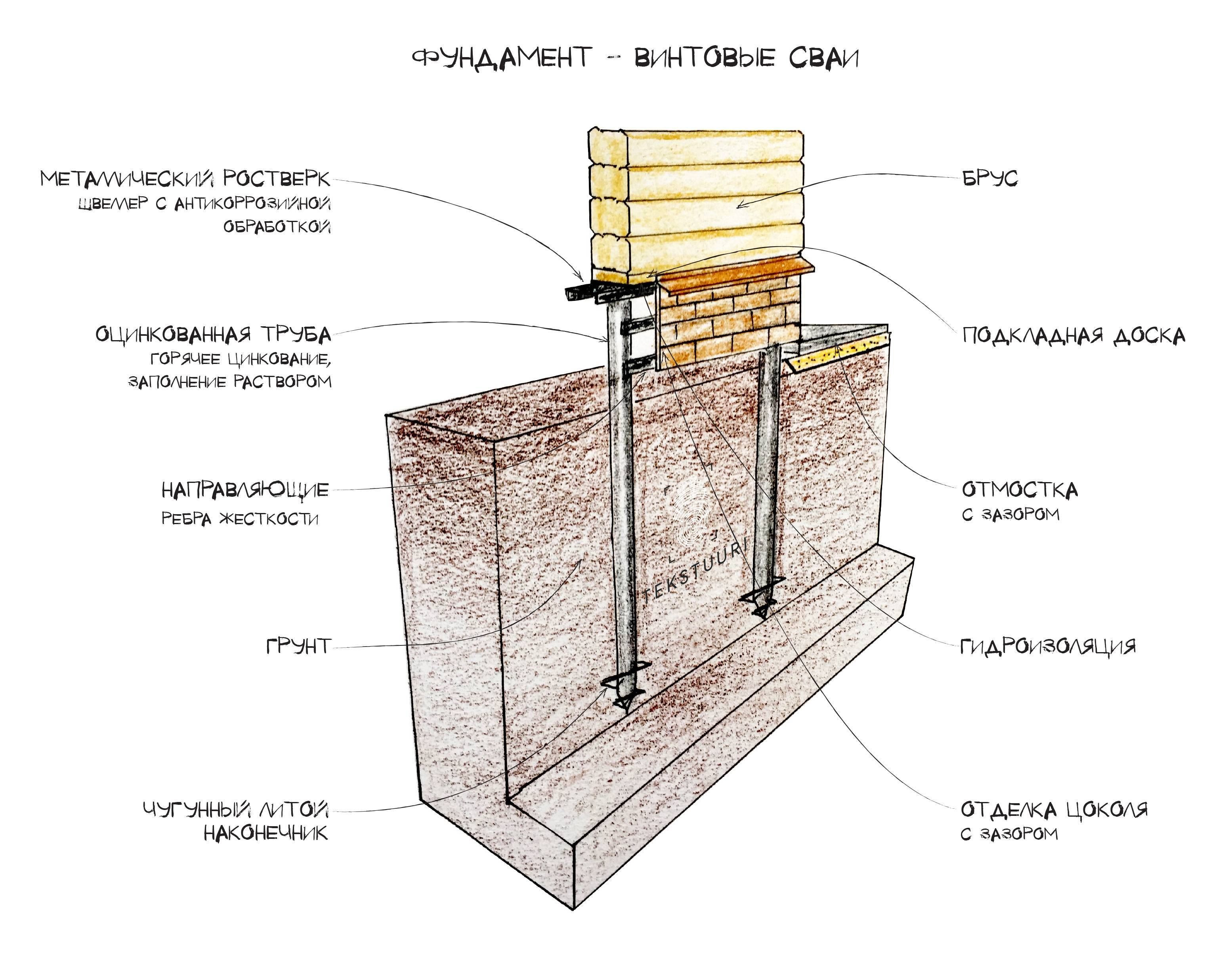

Обвязка свай швеллером (двутавром) или профтрубой
Металлические ростверки позволяют использовать свайно-винтовой фундамент при возведении не только деревянных строений, но и зданий из шлакоблоков, пенобетона и газосиликата в один этаж.
Иногда вместо швеллера применяют двутавр, отличающийся большой устойчивостью к сжимающим нагрузкам и обеспечивающий большую жесткость конструкции. Часто используют двутавры с сечением 20. В случае швеллера для несущих стен берут металлические балки с сечением около 30 мм, для остальных – с сечением примерно 20 мм.
Обвязку фундамента швеллером или двутавром производят следующим образом:
- Устанавливают столбы свай на одинаковой высоте и обрабатывают металлические элементы обвязки антикоррозийным средством.
- Металлические балки помещают на сваи так, чтобы они соединялись посередине столбов свай. Швеллер обрезают под прямым углом в местах угловых стыков элементов ростверка.
- Балки приваривают друг к другу и к оголовкам свай.
Обвязка свайного фундамента профтрубой производится практически аналогично, однако устойчивость такого материала к значительным механическим нагрузкам может оказаться намного меньше. Из преимуществ трубы отметим дешевизну и небольшой вес.
Обвязка свай с использованием железобетонного ростверка
Железобетонная обвязка монолитного типа выходит почти на треть дешевле, чем металлическая, однако она имеет ряд недостатков, основные среди которых – трудоемкость установки и невозможность продолжения строительства до полного отвердевания ростверка. На это обычно уходит не меньше месяца.
Обвязка свай с использованием железобетонного ростверка: итоговый вариант.
При обвязке свай посредством железобетонного ростверка необходимо действовать следующим образом:
- Столбы свай выставляют на один уровень.
- Из обструганных досок изготавливают опалубку для дальнейшей заливки бетоном, которую изнутри оббивают клеенкой для предотвращения утечек.
Готовая деревянная опалубка на бетонных сваях.
Варианты обвязки
Обвязка свай брусом
Фундамент, обвязанный брусом.
Часто для обвязки используют брус, изготовленный из древесины хвойных деревьев, поскольку его стоимость в разы меньше подобных изделий, сделанных из древесины лиственных пород, а отличия в эксплуатационных характеристиках минимальны.
Перед установкой ростверка на брус обязательно наносят специальные антисептические составы, предотвращающие разрушение древесины под воздействием атмосферных факторов, и покрывают битумным гидроизоляционным слоем. Последний придает брусу водоотталкивающие свойства.
При обвязке свайно-винтового фундамента брусом делают следующее:
Оголовок сваи монтируется после выравнивания (обрезания) сваи и после заливки внутрь неё бетона (в случае необходимости).
- Аккуратно выравнивают установленные сваи так, чтобы столбы находились точно на одном уровне.
- На сваи монтируют оголовки.
- Выполняют гидроизоляцию материала.
- На брусе, который приходится на стыки углов дома, выпиливают пазы нужного размера для последующего соединения деревянных частей между собой.
- Брус выкладывают на оголовки свай по периметру вдоль всего контура фундамента таким образом, чтобы стыки обособленных частей ростверка скреплялись между собой на оголовках. Места стыков при этом прокладываются жгутом для лучшего уплотнения.
- Выравнивают ростверк и тщательно проверяют угол: он не должен отклоняться от 90 градусов.
- Фиксируют брус на оголовках свай посредством саморезов.
Обвязка свай доской
При монтаже свайного фундамента обвязка доской имеет ряд бесспорных достоинств по сравнению с брусом:
- При проведении работ в брусе со слишком большим сечением могут появиться трещины либо он значительно деформируется.
- Для изготовления балок длиной более 6 м брус не годится из-за серьезных проблем, которые могут возникнуть при этом.
- Балки из бруса достаточно тяжелые, поэтому для их монтажа потребуется целая бригада рабочих. В то же время балку из досок изготавливают прямо возле фундамента, что значительно проще.
- Балки из досок не требуют дополнительной просушки и отличаются повышенной прочностью по сравнению с аналогами из бруса.
Обвязку винтовых свай с применением доски выполняют по следующему алгоритму:
- Между оголовками свай и собственно обвязкой обязательно делают гидроизоляционный влагонепроницаемый слой, часто из рубероида высокого качества.
Существует и другой способ обвязки доской. Доски склеивают друг с другом и дополнительно скрепляют саморезами и гвоздями. При небольшой толщине досок можно проложить их фанерой для большей прочности
При монтаже важно разнести места состыковки досок на различные сваи и использовать проверенный метод «в полдерева»
Обвязка свай швеллером (двутавром) или профтрубой
Металлические ростверки позволяют использовать свайно-винтовой фундамент при возведении не только деревянных строений, но и зданий из шлакоблоков, пенобетона и газосиликата в один этаж.
Иногда вместо швеллера применяют двутавр, отличающийся большой устойчивостью к сжимающим нагрузкам и обеспечивающий большую жесткость конструкции. Часто используют двутавры с сечением 20. В случае швеллера для несущих стен берут металлические балки с сечением около 30 мм, для остальных – с сечением примерно 20 мм.
Обвязку фундамента швеллером или двутавром производят следующим образом:
- Устанавливают столбы свай на одинаковой высоте и обрабатывают металлические элементы обвязки антикоррозийным средством.
- Металлические балки помещают на сваи так, чтобы они соединялись посередине столбов свай. Швеллер обрезают под прямым углом в местах угловых стыков элементов ростверка.
- Балки приваривают друг к другу и к оголовкам свай.
Обвязка свайного фундамента профтрубой производится практически аналогично, однако устойчивость такого материала к значительным механическим нагрузкам может оказаться намного меньше. Из преимуществ трубы отметим дешевизну и небольшой вес.
Обвязка свай с использованием железобетонного ростверка
Железобетонная обвязка монолитного типа выходит почти на треть дешевле, чем металлическая, однако она имеет ряд недостатков, основные среди которых – трудоемкость установки и невозможность продолжения строительства до полного отвердевания ростверка. На это обычно уходит не меньше месяца.
Обвязка свай с использованием железобетонного ростверка: итоговый вариант.
При обвязке свай посредством железобетонного ростверка необходимо действовать следующим образом:
- Столбы свай выставляют на один уровень.
- Из обструганных досок изготавливают опалубку для дальнейшей заливки бетоном, которую изнутри оббивают клеенкой для предотвращения утечек.
Готовая деревянная опалубка на бетонных сваях.
Обвязка винтовых свай профильной трубой
Если свайно-винтовое основание здания или сооружения выступает над поверхностью, его армируют специальными составами и строительными материалами. Надежным способом фиксации считается использование дерева или металла (брус, швеллер, уголок) для обвязки свай. Самый экономичный и эффективный вариант – связать саморезы профильной трубой для качественного укрепления фундамента.
Почему необходимо проводить обвязку профильной трубой
Если верхняя часть свай возвышается над землей более чем на 0,5 м, требуется обвязка, которую проводят после монтажа винтового основания. Эти работы нужно проводить сразу, чтобы разметка опор не успела деформироваться от времени и нагрузок
После того, как саморезы установлены, выровнены и забетонированы, важно обвязать трубным профилем. Чаще всего используется профиль размером 20х40 мм или 30х60 мм, который наиболее оптимален для этой цели
Крепление металлического уголка к боковому основанию осуществляется качественной электродуговой сваркой, а затем все швы соединения обрабатываются специальными антикоррозийными составами. Это предотвращает скручивание и ржавление металлических деталей. Кроме того, после обвязки свайного фундамента профильной трубой выступающие части винтовых опор также подлежат обработке для увеличения срока их службы.
Существуют и другие способы крепления профиля и обвязки. Для этой цели можно использовать заклепки и болты. Однако, вне зависимости от способов крепления, все металлические элементы в обязательном порядке должны быть обработаны специальными защитными составами. Такое покрытие необходимо для предотвращения образования ржавчины и предотвращения повреждения свайного фундамента при попадании воды и повышенной влажности.
Почему для винтовых свай необходима обвязка
Чтобы укрепить конструкцию свайно-винтового фундамента и сделать ее завершенной, требуется обвязка. Такие фундаменты чаще всего строят на «ползучем» грунте (заболоченном месте, песке), поэтому необходимо увеличить прочность и сделать его более устойчивым.
Вязкий грунт может быть приведен в движение перепадами температур и повышенной влажностью, что может привести к смещению свай, а применение жестких труб с использованием профильной трубы позволит:
- вернуть на прежнее место наклоненные и деформированные опоры;
- жестко прикрепить сваи друг к другу;
- увеличить прочность фундамента;
- исключить деформацию винтового основания сваи от внешних воздействий.
Обвязка необходима не только для укрепления фундамента. На него монтируется сайдинг и другие материалы, так как гладкая поверхность профильной трубы позволяет удобно крепить облицовочные материалы. К профилю крепится отделочный материал, повышающий прочность и сцепление верхних слоев.
Обвязка саморезами с профильными трубами для укрепления фундамента
обвязка стяжек профильной трубой необходима для укрепления фундамента здания. Крепление осуществляется электросваркой, болтами или заклепками
Наиболее распространенные материалы для обвязки:
- струя;
- канал;
- доска;
- я сияю;
- профильная труба.
Обвязка брусом
Брус используется для обвязки фундамента при строительстве деревянного дома или бани, что не оказывает сильной нагрузки на фундамент. Сначала прутья необходимо соединить между собой по модели сруба, а затем прикрепить к оголовкам винтовых свай. Особенности этого этапа следующие:
- Необходимо проверить, чтобы концы свай находились на одном уровне: это позволит избежать перекосов. Если разница в высоте свай заметна, это можно исправить с помощью того же бруса, просто вырезав в нем углубления в нужных местах.
- Для правильной стыковки самого бруса его обрезают с двух сторон. Один из них должен быть внизу, а другой вверху, чтобы брусья можно было без проблем установить под прямым углом.
- Не следует пренебрегать герметичностью стыков между срезами: самый подходящий материал для этого – джут.
Уже склеенный фундамент. Вид снизу.
Иногда нижняя часть деревянного каркаса устанавливается непосредственно на основу, что позволяет заменить ремешок. Однако сделать это можно только в том случае, если дом, построенный из сруба, имеет бревна, обрезанные чуть выше на 2-3 кроны.
Обвязка швеллером
Такая привязка стеснений позволяет сделать фундамент практически на века.
При обвязке следует использовать не только сварочный шов в качестве крепежа. Желательно укрепить конструкцию заклепками и болтовыми соединениями. Обязательно обработайте все элементы антикоррозийными средствами.
Готовый ленточный канал.
Между грунтом и фундаментом остается небольшой воздушный зазор, поэтому при обвязке швеллером будет уместно использовать креозот или антисептики.
Обвязка доской
При обвязке стяжек доской часто берут хвойные породы: кедр, лиственницу, сосну или ель.
Операция по укреплению фундамента в этом случае проводится следующим образом:
- Из досок делают брус, склеивают их между собой и скрепляют саморезами или болтовыми соединениями. Тонкие доски также следует смешивать с фанерными плитами.
- Чтобы конструкция была прочной, необходимо следить, чтобы стыки плит находились на разных сваях. Плиты соединены друг с другом фахверковым способом».
- Готовые балки устанавливаются на ребро и крепятся к стойкам.
Иногда жгут выполняют узором «елочка», создавая наружный, внутренний и средний контуры, которые соединяются и застегиваются по очереди
Очень важно, чтобы между трубами, оголовками и швеллером (если он есть) был гидроизоляционный слой из рубероида
Вот так выглядит возможность обвязки свайно-винтового фундамента досками.
Если высота полосы более 40 см, фундамент дополнительно армируют профтрубой.
Обвязка двутавром и профильной трубой
Если вы решили обвязать основание двутавром, выбирайте профессиональный материал с перфорацией в стенках. Она плотно приваривается к оголовкам свай. Преимущества двутавровой балки – малый вес и высокая прочность.
обвязка фундамента профильной трубой для повышения прочностных свойств всей конструкции.
Иногда в качестве распорок используют профтрубу для увеличения срока службы основания. Как и сама обвязка для свай, она приваривается снаружи по всему периметру фундамента.
Комбинированный вариант – швеллер и профильная труба.
Современные способы обвязки свайно-винтового фундамента позволяют выбрать наиболее подходящий для конкретного строения, типа грунта, особенностей местности и так далее
Стоит ли подкладывать под балки рубероид?
Рубероид укладывается на свайные оголовки (перед монтажом бруса) в 90% случаев. Особой необходимости в использовании таких подкладок нет, поэтому решайте сами – стоит ли делать подобную гидроизоляцию, или же ее обустройство является совершенно бесполезным излишеством.
