Как сделать установку для бурения скважин на воду своими руками: Виды

Особенности ручного бурения

Обустройство глубинных скважин на загородном участке не всегда бывает целесообразным. Во многих случаях, когда грунтовые воды находятся сравнительно недалеко от поверхности, обеспечить снабжение водой жилого дома или дачного надела можно самостоятельно.

Подобный вариант позволяет сэкономить на привлечении к работе профессиональных бурильщиков со спецтехникой. Неглубокую водоносную скважину вполне можно пробурить своими руками. Всего лишь понадобится сконструировать самодельный бур для бурения скважин.

Следует учитывать, что не всегда имеется возможность пробуриться самому без обращения к специалистам, даже при относительно неглубоком залегании воды. Если между поверхностью и водоносным слоем располагается скальная порода, каменистая прослойка, или спрессованный гравийно-глинистый конгломерат, то пробуриться сквозь такой пласт ручным приспособлением будет проблематично, либо вообще невозможно.

Но, если вы счастливый обладатель участка с мягким или сыпучим грунтом, есть резон обустроить водозабор самостоятельно. Существует несколько основных технологий бурения, для которых используются и различные устройства:

• Ударная. Бур заглубляется в почву посредством падения с некоторой высоты, либо путём его забивания массивным молотом.
• Шнековая. Буровая штанга имеет на конце спиралевидный шнек, уходящий в землю при вращении.
• Роторная. В данном случае используется вращение штанги с одновременной размывкой грунта подаваемого в скважину водного раствора.

Роторная буровая установка весьма сложна по своему устройству и принципу действия. Для её работы необходимы узлы и агрегаты, которые невозможно сделать самостоятельно – насосы, помпы, вертлюги и т.д. Поэтому собрать подобное устройство будет весьма затруднительно рядовому домовладельцу. Гораздо проще создать буры для скважин на воду, действующие по ударному или вращательно-роторному принципу.

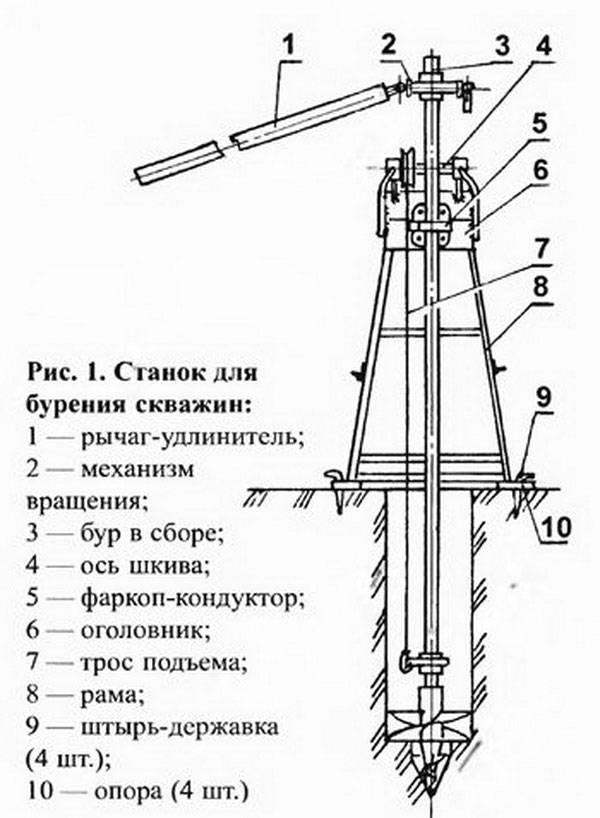

Вращательный бур для бурения скважин в действии

Недостаточно научиться бурить скважины самостоятельно. Готовый бур можно использовать для проведения работ по мере необходимости. Для этого его необходимо снабдить рукоятью или ручкой, а также разрезной бурильной трубой.

Изготовление рукоятки

Ручка – важный конструктивный элемент. Это необходимо для того, чтобы сверло удобно вращалось.

Для работы с буром может быть предусмотрен один человек, но иногда в операции бурения может участвовать более одного человека. Сложность процесса зависит от качества грунта и глубины будущих колодцев.

Рукоять изготавливается ​​из прокатного металла с немалым запасом прочности. Ведь эта часть бура для бурения скважин под воду должна выдерживать большие нагрузки, не подпрыгивая и не демпфируя приложенное усилие. Приварите верхний край, используемый для соединения ручки с буром.

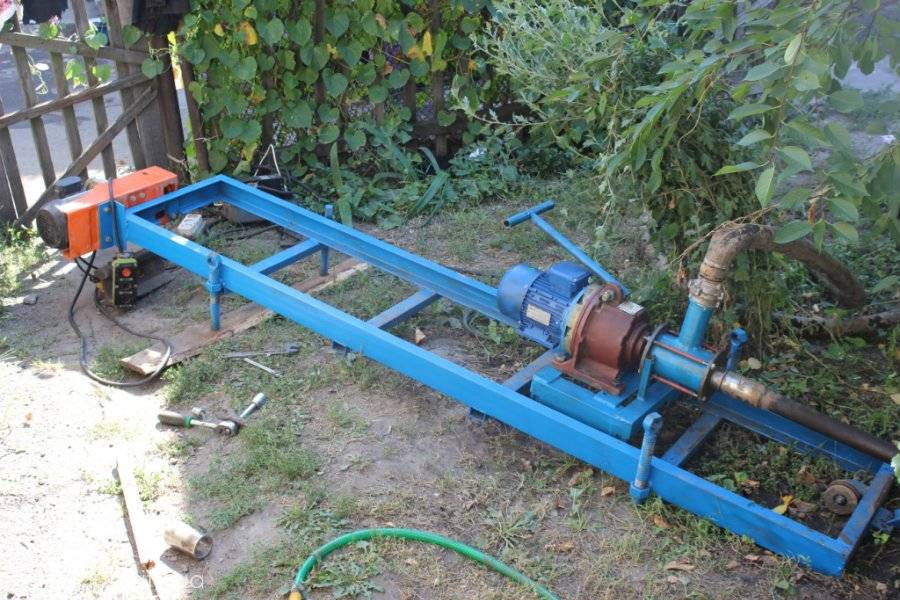

Самодельные

Буровые агрегаты встречаются не только заводского типа. Они также могут представлять собой конструкции которые делают своими руками. Хотя стоит сразу отметить, что самостоятельное изготовление такого устройства может быть оправдано только в случае его неоднократного применения или если у вас есть в наличии большая часть комплектующих, инструмента, сварочное оборудование и гаража.

Если вы хотите построить бурильную установку самостоятельно, то следует обратить внимание на простейшую шнековую бурилку, так как ее можно изготовить самостоятельно за несколько дней. Она устанавливается на основание, к которому привариваются направляющие, по ним будет подниматься и опускаться электродвигатель с редуктором, к нему посредством вертлюга будет крепиться бур. Порядок действий следующий:

Порядок действий следующий:

1. Начать следует с закупки материалов, чтобы изготовить основания, штанг, вертлюг. Также необходимо приобрести лебедку, электродвигатель (2–2,5 кВт) и редуктор.
2. Затем следует изготовить основание, исходя из мощности двигателя и передаточного числа редуктора.
3. Далее нужно сделать вертлюг и штанги. Эти части устройства необходимо покупать, можно заказать у слесаря, он выточит эти детали с необходимой точностью.
4. Затем необходимо собрать всю конструкцию и подготовить место для крепления электродвигателя.
5. Только после этого производится монтаж двигателя и редуктора на раму.
6. Далее необходимо закрепить лебедку и соединить ее трос с рамой двигателя.

После того как собран каркас, смонтирован движок, редуктор и лебедка, можно приступать к изготовлению бура.

Под основания устройства можно взять толстостенную трубу с диаметром не менее 50 мм

В процессе изготовления каркаса важно помнить о геометрической правильности сборки – все устройство должно быть строго соосно. Не забудьте проверить вертикальность и горизонтальность, пробить диагонали и углы наклона. Размеры каждого устройства подбираются индивидуально в зависимости от мощности двигателя

Размеры каждого устройства подбираются индивидуально в зависимости от мощности двигателя.

Обычный шнековый бур также делается самостоятельно из полуторадюймовой трубы и стальных полуколец, которые навариваются на нее в виде спирали, а потом затачиваются. Наконечник изготавливается – методом наваривания стальных полос на конец трубы. Если грунт в предполагаемом месте каменистый, то лучше приобрести заводской бур из закаленной стали.

Чертеж бура на 159 мм

Электрическая лебедка значительно ускорит выемку штанг из скважины. Ее желательно оборудовать пультом управления с возможностью реверса.

Следующим шагом будет создание вертлюга. К сожалению, делать его также должен слесарь по представленному чертежу. Если специалиста нет – вертлюг придется покупать.

Схема вертлюга

Чертеж вертлюга МГБУ

Полезные рекомендации

Если вам понадобится очень длинный буровой стержень, то можно поступить несколькими способами:

• Неплохой вариант – это использование для соединения штанг резьбовых муфт. Так, внутри каждого отрезка труб выполняется резьба, соответствующая диаметру труб. Затем делается резьбовая муфта требуемой протяжённости. Для защиты от самопроизвольного разъединения элементов делают шплинтовой фиксатор.
• При небольших диаметрах труб можно использовать болт и гайку, приваренную к концам секций. Однако этот способ не очень надёжный из-за непрочности сварного соединения.
• Самый простой и эффективный метод – нарезка муфты из куска трубы с большим диаметром, чем габариты штанги. Затем муфта приваривается к концу одной секции, а другая секция свободно вставляется в муфту и фиксируется при помощи поперёк вставленного болта и гайки.

Изготовление слишком длинной неразъёмной буровой трубы усложняет работу. Лучше делать разъёмное соединение. Для этого достаточно использовать секции длиной по 100-120 см. Так вам легко будет подобрать требуемую длину буровой трубы и наращивать её по мере выполнения работ.

Стоит ли самому делать конструкцию или обратиться в фирму

Как сделать ложковый бур

Если Вы хотите сделать скважину в мягких породах грунта, лучше всего для этого дела подойдет такой тип бура. Бур-ложка разрыхляет грунт одновременно внизу и по бокам отверстия. Почва собирается в цилиндрическом корпусе, поэтому нужно иногда вытаскивать бур и прочищать от накопившейся почвы.

Для изготовления также потребуется толстостенная труба соответствующего скважине диаметра. В процессе изготовления нужно будет использовать сварочный аппарат, а также слесарные инструменты.

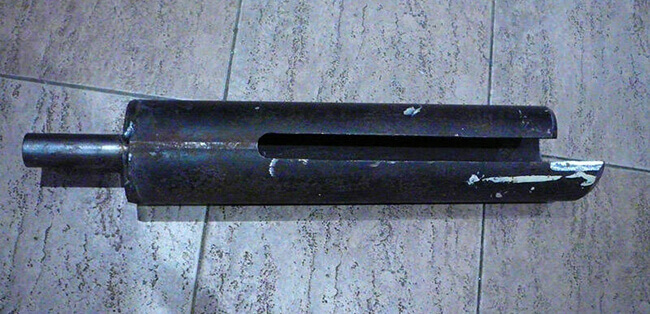

Образец ложкового бура

В трубе делаем продольный надрез, затем придаем трубе вид, напоминающий ложку. Для этого используется тяжёлый молот и лом. Нижнюю часть нужно заточить и приварить по центру толстое сверло.

Сверху привариваем штангу таким образом, чтобы она была сдвинута в сторону примерно на 1 сантиметр. Все части, которые будут участвовать в разрезании грунта, нужно закалить. Размер выреза подбирается в соответствии твердости грунт. Чем мягче и суше грунт, тем размер должен быть меньше.

Типы обсадных труб

Диаметр такой трубы нужно подбирать, сверяясь с параметрами скважины и размером и типом предполагаемого к использованию насоса. Материалы для труб достаточно разнообразны и не все из них безопасны для эксплуатации.

Материалы труб:

• асбестовые трубы – содержат очень сильный канцероген и потому очень вредны для использования;
• оцинкованные трубы – негативно воздействуют на организм человека, существует риск отравления;
• стальные трубы – экономичный и практичный вариант, однако с течением времени ржавеют вплоть до сквозной коррозии;
• трубы из нержавейки не несут никого вредного влияния организму человека и, помимо всего прочего, помогают значительно увеличить срок работы скважины. Минусом таких труб является не демократичная цена на нержавейку и сложная технология ее варки;
• ПНД и ПВХ трубы (пластик) – один из самых часто используемых материалов, заслуживший такое почтение благодаря своей доступности и дешевизне. Однако, они подходят только для скважин небольшой глубины (не больше 15 м), поскольку плохо переносят большие нагрузки, и могут быть повреждены изнутри погружным насосом.

Пластиковые обсадные трубы

Как изготовить канатно-ударный бур

Механизм ударного бура довольно прост в устройстве. Чтобы его изготовить и собрать понадобятся следующие материальные ресурсы и оборудование: толстостенная труба требуемых размеров, уголки, листовая сталь, рулетка, болгарка, сварочный аппарат и ручная либо автоматическая лебёдка. Чтобы изготовить и собрать ударный бур следует выполнить некоторые действия в такой последовательности:

Устройство канатно-ударного бура

• Собирается тренога высотой не ниже, чем2 метра.
• Вершина треноги оборудуется специальным узлом, который позволяет установить ручную или автоматическую лебёдку.
• Изготавливается ударный инструмент.

Для этого нужна труба с наружным диаметром, который соответствует диаметру будущей скважины. На один конец наваривается кусок толстолистовой стали. Затем в нём выполняется отверстие для того, чтобы зафиксировать трос. А на ударном конце трубы по всей окружности делаются заточки. Для обеспечения прочности этих элементов, их нужно закалить. А также инструмент, следует обустроить дополнительными утяжелителями.

Подготавливается основа для размещения рабочего инструмента. Вырезается неглубокое отверстие в земле. Затем бур для канатного бурения крепится на треноги и размещается таким образом, чтобы он смог полностью погрузиться в подготовленный участок под воздействием собственного веса.

Виды буров для грунта

Три наиболее распространенные:

1. Спиральный.
2. Ложковый.
3. Ударный.

Каждый из них имеет свои особенности. Сперва рассмотрим их, а потом узнаем технологию изготовления.

Спиральный

Самодельное спиральное изделие преимущественно используется в плотном сыпучем суглинке. В его состав также может входить мелкий гравий. Принцип бурения сводится к вращательным движениям. В нижней части бурильного инструмента располагается нож.

По мере прокручивания штанги ножи на спиралях врезаются в почву. После этого конструкция поднимается и освобождается от грунта. По мере заглубления штангу можно наращивать.

В изготовлении можно использовать половинки дисков, которые привариваются друг против друга. Имеющиеся режущие лезвия должны иметь хорошую заточку и закалку. При вращении вручную перпендикулярно штанге приваривается ручка из трубы.

Преимущества:

• Можно осуществлять самостоятельно при изготовлении небольших скважин на несколько метров.
• Возможность пробурить шахту за несколько часов. При условии, что земляной слой мягкий.
• Если его снабдить электрическим двигателем, процесс бурения будет напоминать сверление.

Недостатки:

Неэффективен при попадании на валуны или твердую породу.

Ложковый

Используется в условиях влажной глинистой малосыпучей породы. Изготавливается он из стального цилиндра, можно использовать листы стали. В нижней части имеется специальный отсек, имеющий спиралевидную или продольную форму. Основным рабочим элементом является ложка. В процессе вращения режущая и вертикальная кромка забирают грунт. Таким образом, земля заполняет все внутреннее пространство цилиндра.

Преимущества:

• Вполне реально изготовить своими руками.
• В отличие от спирального, ложковый гораздо быстрее пробурит отверстие в грунте.
• Возможно автоматизировать процесс при поднятии конструкции из почвы.

Недостатки:

• Нужен помощник.
• Серьезные трудозатраты.

Ударный

Он подходит для разных видов почв:

• Мягкой.
• Вязкой.
• Твердой.
• С валунами.

В зависимости от типа грунта используется разный ударный инструмент. При бурении в мягкой почве – клинообразное долото, в вязкой – двутавровое, в твердой – крестовое и прочее. Принцип работы сводится к тому же, что и при канатном бурении. Разница только в том, что сама конструкция располагается в земле и ее масса колеблется от 0,5 до 2,5 тонн. Удары осуществляются специальным блоком. После прохода в полметра долото изымается из почвы и очищается от грунта.

Преимущества:

• Используется для земли разного состава.
• Можно пробурить абиссинский источник за короткий промежуток времени.

Недостатки:

• Процесс бурения скважины трудоемкий и требует дополнительной оснастки.
• Необходима бурильная система (тренога).
• Без помощи никак не обойтись.

Другие модели буровых установок

В целом процесс сборки большинства существующих разновидностей буровых установок остается одинаковым. Рама и прочие элементы рассматриваемой конструкции подготавливаются по аналогичной схеме. Может меняться лишь главный рабочий инструмент механизма.

Ознакомьтесь с информацией об изготовлении различных разновидностей установок, сделайте подходящий рабочий инструмент, а затем прикрепите его к опорной раме и соедините с другими требуемыми элементами, используя рекомендации из рассмотренной выше инструкции.

Бурильная установка с «патроном»

Бурильная установка с «патроном» Главным рабочим элементом такого агрегата является патрон (стакан). Самостоятельно сделать такой патрон можно из толстостенной трубы диаметром 100-120 мм. Оптимальная длина рабочего инструмента – 100-200 см. В остальном же ориентируйтесь по ситуации. При выборе габаритов опорной рамы вам придется учитывать размеры патрона. Продумайте все так, чтобы в дальнейшем вам было удобно пользоваться готовой буровой установкой.

Рабочий инструмент должен иметь как можно больший вес. С нижней части отрезка трубы сделайте треугольные заострения. Благодаря ним почва будет более интенсивно и быстро разрыхляться.

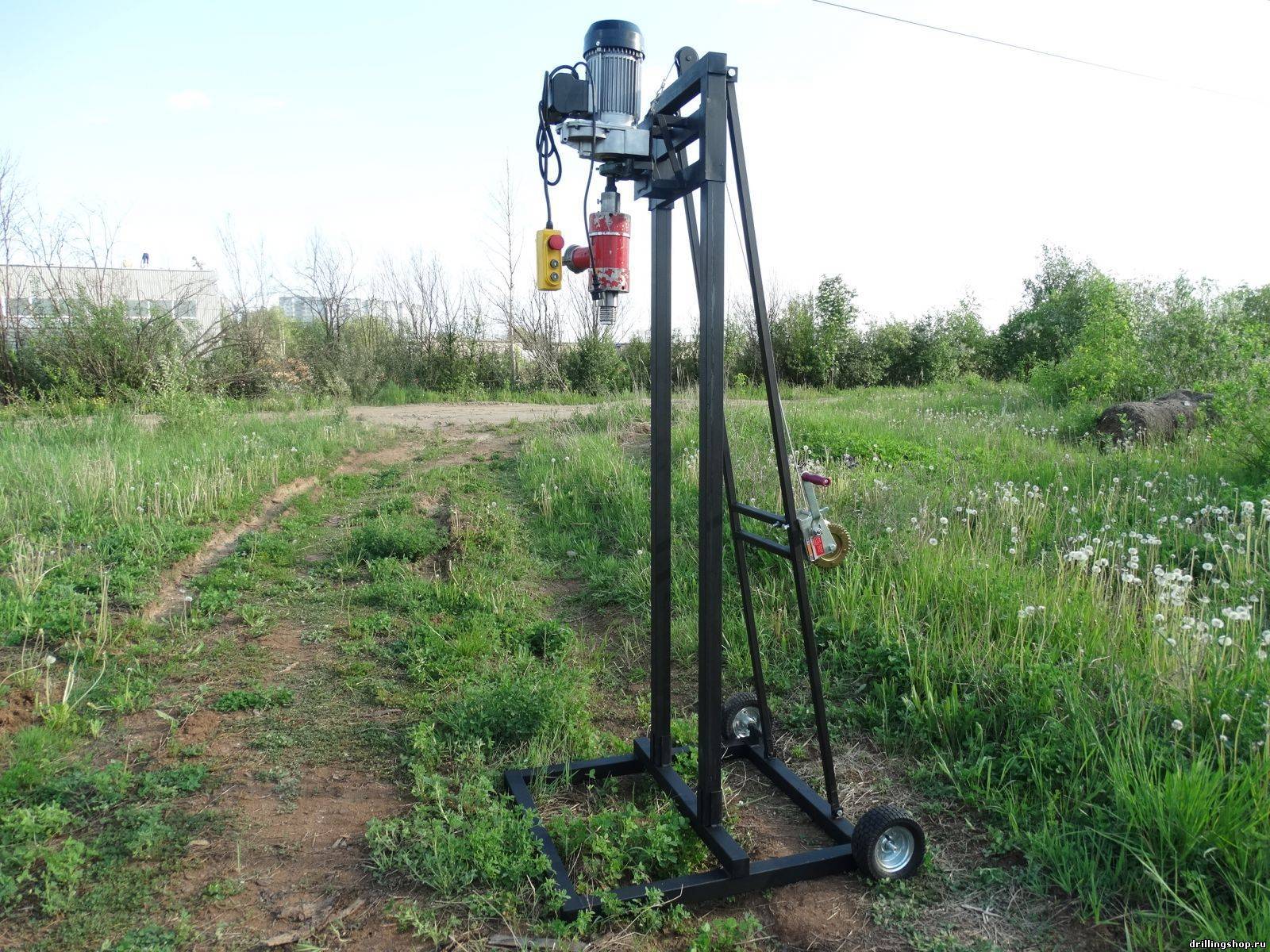

Буровая установка своими руками

При желании можете оставить низ заготовки ровным, но его нужно будет обязательно заточить.

Сделайте несколько отверстий в верхней части стакана для прикрепления каната.

При помощи прочного троса прикрепите патрон к опорной раме. Длину троса подбирайте так, чтобы в дальнейшем патрон мог свободно подниматься и падать вниз. При этом обязательно учитывайте запланированную глубину источника.

Для повышения эффективности земляных работ вы можете подключить собранную установку к электродвигателю. Трос с патроном в такой ситуации будет намотан на барабан редуктора.

Обеспечить очистку забоя от грунта можно путем включения в состав конструкции желонку.

Пользоваться такой установкой очень просто: вы предварительно вручную создаете углубление в месте бурения диаметром, превышающим диаметр рабочего патрона, а затем начинаете поочередно поднимать и опускать патрон в яму, пока не будет достигнута требуемая глубина.

Простая шнековая установка

Самодельный шнек Основным рабочим элементом подобного механизма является бур.

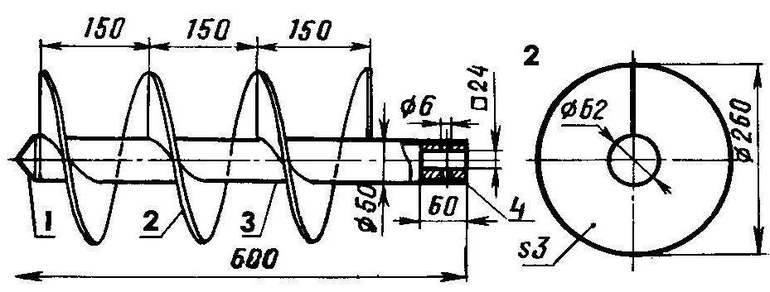

Чертеж бурового шнека

Схема межвиткового шнекового кольца

Изготовьте бур из металлической трубы, имеющей диаметр 100 мм. На верхней части заготовки сделайте винтовую резьбу, а на противоположной стороне трубы обустройте шнековый бур. Оптимальный диаметр бура для самодельного агрегата — около 200 мм. Пары витков вполне хватит.

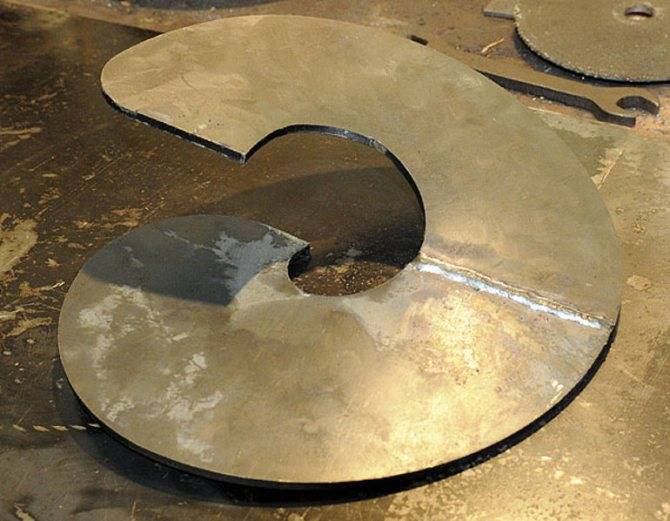

Схема разделения диска бура

Прикрепите сваркой к концам заготовки пару металлических ножей. Вы должны закрепить их по такому принципу, чтобы в момент вертикального размещения установки ножи располагались под некоторым углом к почве.

Шнековый бур

Чтобы работать с подобной установкой было наиболее удобно, подсоедините к тройнику кусок металлической трубы длиной 1,5 м. Фиксацию выполняйте сваркой.

Внутри тройник должен быть оснащен винтовой резьбой. Сам же тройник навинтите на кусок разборной полутораметровой штанги.

Пользоваться такой установкой удобнее всего вдвоем – каждый работник сможет взяться за полутораметровую трубу.

Бурение выполняется в следующем порядке:

• рабочий инструмент углубляется в грунт;
• делается 3 поворота буром;
• разрыхленный грунт извлекается и убирается.

  Способ бурения скважины на воду с помощью шнека

Повторяйте цикл до достижения примерно метрового углубления. После штангу придется удлинить при помощи дополнительного куска металлической трубы. Для скрепления труб применяется муфта.

Если запланировано обустройство скважины глубже 800 см, зафиксируйте конструкцию на треноге. Вверху такой вышки должно присутствовать отверстие размерами, достаточными для беспрепятственного движения штанги.

В процессе бурения штангу надо будет периодически наращивать. С увеличением длины инструмента будет ощутимо повышаться и масса конструкции, управлять ею вручную станет очень тяжело. Для удобного подъема механизма используйте лебедку, сделанную из металла либо прочной древесины.

Теперь вы знаете, в каком порядке собираются простые буровые установки и как пользоваться такими агрегатами. Полученные знания помогут вам существенно сэкономить на услугах сторонних бурильщиков.

Удачной работы!

Подготовка к самостоятельному бурению

Перед тем как сделать бур для бурения скважины своими руками, следует определить следующие факторы:

• Предполагаемую глубину залегания водяного бассейна. Если водный пласт находится на глубине не более 10 м, скважину можно будить любым из 4 приведенных выше способов. Для водозабора поверхностным электронасосом достаточно небольшого сечения канала, поэтому рациональнее и проще применять забивную технологию с использованием бура-иглы или винтовую проходку буром небольшого диаметра. Если планируется использовать погружной насос в колонне из стандартных обсадных труб, изготавливают желонку или конструкцию ложкового типа. Для проходки на большие глубины, как и на малые, нет конкурентов шнековому гидробурению по скорости и эффективности, использование ударно-канатного метода с желонкой или ложкового бура по времени значительно уступает шнековый проходке с использованием воды и может оказаться экономически невыгодным из-за высоких физических нагрузок и существенных потерь времени.
• Диаметр скважины. Для водозабора с глубин больше 9 м от уровня поверхности понадобится использование погружного электронасоса, требующего применения обсадной колонны большого диаметра, в этом случае бурение можно проводить любым из приведенных выше методов. Эффективный вариант проходки глинистых структур — использование бурения в обсадной колонне, при этом в нее заливается вода, а грунт в виде жидкой грязи извлекается наружу желонкой или ложковым приспособлением.

Самодельные ложковые буры

https://youtube.com/watch?v=oGNzIvj-zYQ

Виды буров для самостоятельного бурения

Буром роют вертикальные отверстия небольшого диаметра. При бурении грунт разрушается в горизонтальном и вертикальном направлении.

Любой буровое приспособление состоит из таких частей:

• нижней несущей трубы;
• насадки;
• рукоятки.

Главную роль играют насадки, расположенные на конце буровой штанги.

По принятой классификации их разделяют на виды:

• вращательные;
• ударные;
• долота.

Инструмент применяется в зависимости от породы почвы и способа бурения.

Шнековый

Основу конструкции составляют пластины, приваренные к трубе под углом 30-70°. Снаряд напоминает большое сверло, которое входит в почву резцом, заточенным под конус. Выше него расположена спираль, от размера которой зависит диаметр ствола скважины. Режущие кромки входят в почву, подрезают ее. Грунт накапливается в полости между шнековыми витками, задерживается. При извлечении снаряда его вручную очищают от породы.

Коронковый

Конструкция состоит из трубы и коронки внизу. Снаряд делают из прочной стали с заостренными резцами. Рабочий процесс напоминает вкручивание в грунт перевернутого вверх дном стакана. Полая труба с коронкой на конце по спирали вкручивается в породу. Затем стакан вытаскивают наверх, освобождают от земли. Часто совместно с коронкой используют долото, которым предварительно проходят ствол.

Ударно-канатный

Схема принципа работы ударно-канатным видом.

Это инструмент больших размеров, состоящий из буровой колонны и желонки. Чтобы им воспользоваться, сооружают треногу высотой 2-3 м, наверху устанавливают блок для каната.

Технология несложная:

• снаряд поднимают на канате и сбрасывают с высоты;
• он собственным весом пробивает в земле отверстие;
• почва входит внутрь инструмента, задерживается там;
• бур поднимают, очищают от породы;
• продолжают процесс, пока не достигнут воды.

Ложковый

Пластичные породы легче проходить ложковым буром. Это полуцилиндрический снаряд с 2 кромками. Между ними щель, размер которой зависит от вида почвы — для более сыпучих пород уже. Режущая кромка отогнута, нижняя часть в виде ковшеобразного резца. В другом варианте с одной стороны резец, с другой — поперечный выступ. Между ними приваривают сверло.

Особенность инструмента в том, что резец расположен по оси, а ложка смещена в сторону на 10-15 мм. При бурении снаряд своей режущей кромкой вырабатывает отверстие большего диаметра, чем сам. Это необходимо потому, что в процессе работы сразу устанавливают . Эксцентричная ложка входит в обсадную трубу, вырабатывая ствол по ее диаметру.

Бур спирального вида, или змеевик

Снаряд применяют в плотных глинах и суглинках. Внешне он похож на столярный бурав. Нижняя часть змеевика напоминает ласточкин хвост. При вращении инструмент подобно штопору врезается в грунт, который поднимается вверх и задерживается на лопастях. Сделав не более 2 оборотов, бур приподнимают, чтобы оторвать от основной массы породы. Если этого не делать, поднимать снаряд наверх будет настолько трудно, что можно оборвать штанги.

Зубильное долото

Для бурение скважины долота зубильное.

Зубильным долотом дробят глину, сухие породы, мелкие камни. Чтобы скважина получалась расширенной, долота делают эксцентричными. Изготовляют из стали, поддающейся закалке. Заостренная часть долота имеет различный угол в зависимости от свойств породы.

Относительно мягкие почвы проходят инструментом, заточенным под углом 70-80°. Для валунов и галечника — 110-130°. Долото на высоту 25 мм закаляют.

Также от твердости породы зависит форма инструмента:

• для сравнительно мягких — плоское зубило;
• для более прочных — Z-образное лезвие;
• для самых твердых — крестовое долото.

Самостоятельное изготовление трудное, сварка долго не выдерживает. В производстве применяется штампование, которое можно заменить фрезерованием.

Штанговый

Проходку скважины вращательным или ударным способом можно провести штанговым буром. Делают из газовых труб длиной 1-3 м. Применяют, если требуется строго вертикальное расположение ствола. Вместо каната, как при , пользуются штангами из газовых труб. Их соединяют между собой резьбовыми муфтами. В ряде случаев совмещают вращение с ударами по штанге.

Алмазный

Для проходки особо прочных пород применяют алмазные буры с электрическим или пневматическим приводом. Крепкие скальные породы проходят с высокой скоростью, быстрее в 2 раза, чем долотом.

Изготовление ложкового бура

Бур-ложка идеально подходит для работ в мягких породах. При этом разрыхление грунта происходит не только в нижней, но и в боковых частях приспособления. Выбранная почва накапливается внутри цилиндрического корпуса. Когда вы будете бурить скважину таким приспособлением, потребуется периодически вынимать его и очищать от накопившейся породы.

Бур-ложка изготавливается из трубы с толстыми стенками. Причём её диаметр подбирается по ширине скважины. Кроме этого для изготовления вам понадобится аппарат для сварки и комплект слесарных инструментов. Работу по изготовлению бура ведём в таком порядке:

1. В трубе сделайте продольный вырез. На чертеже очень хорошо видно, как должно располагаться отверстие.
2. Далее с помощью лома и тяжёлого молота трубе придаётся нужный профиль (ложка).
3. Нижние и боковые кромки трубы затачиваются.
4. К нижней части конструкции по центральной оси приваривается сверло. Оно должно быть достаточно толстым с диаметром не менее 1,8-3,6 см.
5. К верхней оконечности трубы приваривается штанга. При этом её ось должна быть сдвинута в сторону относительно оси трубы на 1-1,5 см.
6. Все режущие кромки бура рекомендуется закалить.

Подготовительный этап

Прежде чем приступать к сборке конструкции шнека необходимо подготовить рабочий инструмент. В этот список входят:

• сталь листовая;
• автомобильные рессоры;
• напильник;
• специальные тиски для фиксации заготовок;
• молоток;
• картон и маркер;
• болгарка и диски для нее;
• крепежные элементы; рулетка;
• трубы разной длины.

Что касается материала труб, то лучше подбирать стальные элементы, у которых повышенная коррозийная стойкость. Если брать дешевый вариант, то уже спустя некоторое время на поверхности появится ржавчина.

Если все подготовлено, то можно приступать к работе. Чтобы изготовить шнек своими руками, необходимо выполнить следующие действия:

• вначале сделать проект, а затем — шаблон на плотном картоне;
• взять стальную полую трубу, этот материал должен выдерживать серьезное механическое воздействие;
• изготовить из гибкого стального листа витки и с помощью сварочного аппарата приварить перья к трубе — получится своеобразная пружина.

Если требуется шнек для работы с сыпучим материалом, то витки должны быть расположены всплошную. В обратном случае нужного эффекта не будет. Если все сделано правильно, получится эффективный инструмент, который будет иметь следующие положительные качества:

• компактный размер;
• высокая производительность;
• длительный эксплуатационный срок;
• удобный в работе;
• быстрое углубление и подъем земли.

Бур для ударно-канатного бурения своими руками

Пробурить скважину на участке можно не только вращением бура, но и ударно-канатным методом. Для этого вида работ нужна специальная установка, которую тоже можно сделать самостоятельно из подручных материалов.

Имея такое оборудование все работы можно выполнить вообще без помощников, поэтому рассмотрим и процесс изготовления ударного бура.

Для бурения скважины ударно-канатным способом нужно не так уж много: устойчивая рама-тренога, сам ударный бур, прочный трос и лебедка

Чтобы понять, что и как мы будем мастерить, рассмотрим в общих чертах суть ударно-канатных работ.

С большой высоты в намеченное с помощью лопаты или шнека место будущей точки водозабора сбрасывается труба-снаряд – желонка для скважины. Вверху к буру приваривается проушина для троса.

Сбоку в верхней части вырезается отверстие для извлечения пробуренной породы.

• Желонка – буровой инструмент, для изготовления которого нужна труба диаметром от 80 до 160 мм. Удобная для самостоятельного бурения длина 1,2 – 1,5 м.
• Внизу желонки устраивают клапан, который перемещается при проталкивании грунта в полость. Захватив пробуренную породу, клапан закрывает отверстие.
• В вершине желонки устраивают приспособление для подсоединения снаряда к тросу. Он необходим для извлечения бура из скважины.
• Для выгрузки удерживаемой клапаном породы в трубе вырезают окно. Извлеченную из скважины желонку переворачивают и освобождают от грунта.

Нижняя кромка затачивается или оснащается зубьями, оптимизирующими рыхление грунта. На 5 – 7 см выше условного дна внутри трубы устраивают шариковый или лепестковый клапан для захвата и удерживания разрыхленной породы.

Несвязные частицы грунта задерживается внутри желонки благодаря клапану, расположенному внизу корпуса. У шнека, колокола, стакана нет таких преимуществ.

Редко для бурения скважины используется только один снаряд. Чаще всего они применяются в комплексе: глинистые породы бурят шнеками или стаканами, рыхлые и водонасыщенные проходят желонкой

Наполненную желонку извлекают из ствола с помощью лебедки, переворачивают вниз отверстием и очищают ударами тяжелого молотка.

Затем процесс ударно-канатного бурения возобновляется и повторяется, пока на месте падения бура не образуется скважина той глубины, которую и планировалось получить.

Не обязательно покупать готовую установку – можно самостоятельно изготовить желонку для бурения и чистки.

Если сделать такой ударный бур достаточно тяжелым, то этим днищем он будет резать грунт, словно масло, и не позволит ему высыпаться из своей полости обратно

Создавать один бур в этом случае бессмысленно, поэтому расскажем, как соорудить всю буровую установку вместе со снарядом.

• Выбираем место, где по нашим расчетам и предположениям должна располагаться скважина. Намечаем его, сделав с помощью обычной лопаты небольшое углубление.
• Устанавливаем над ямкой треногу высотой 2-3 метра. Вершину треноги оснащаем хорошо закрепленным блоком для каната. Понадобится ещё и лебедка, которую прикрепляем к опорам. Хорошо, если имеется электрическая лебедка, но ручная тоже подойдет.
• Подготавливаем сам ударный бур. Для этой цели нам будет нужна толстостенная труба, диаметр которой соответствует размеру шахты будущей скважины.

Для изготовления бура берем полоску толстого металла и привариваем её к верхней оконечности трубы, расположив её перпендикулярно продольной оси снаряда.

По осевой линии нашей трубы в приваренной металлической полоске высверливаем отверстие, соответствующее толщине каната, на котором будет закреплен снаряд.

Нижний торец трубы тоже нуждается в обработке: можно сделать на нем зубчатую или кольцевую заточку. Если имеется муфельная печь, можно закалить в ней бур после процедуры заточки.

Бур для ударно-канатного бурения не так-то легко очистить от набившегося в него грунта. Чтобы ускорить эту рутинную операцию, можно сделать не окошко-отверстие, а вертикальную прорезь, проходящую почти через 2/3 в верху трубы.

Колокол – часть ударного бура. Он легко очищается от грунта и может быть заменен, например, на долото, если в процессе бурения скважины попадётся камень

Так вот, если её мощность все же позволяет, снаряд можно утяжелить, разместив в верхней части трубы съёмные металлические грузы.
