Вентиляция в натяжном потолке и запотолочные пожарные датчики

Алгоритмы принятия решения о пожаре

В СП 484.1311500.2020 определено три алгоритма принятия решения о возникновении пожара в зоне контроля пожарной сигнализации: А, В или С (п.п. 6.4.1 – 6.4.5). Для разных частей (помещений) объекта допускается использовать разные алгоритмы.

Алгоритм А – формирование сигнала «Пожар» при срабатывании одного пожарного извещателя автоматического или ручного без перезапроса.

Алгоритм В – при срабатывании одного автоматического пожарного извещателя после перезапроса не более, чем через 60 с или после срабатывания другого извещателя в той же зоне в течении 60 с от первой сработки первого извещателя.

Алгоритм С — формирование сигнала «Пожар» при срабатывании одного автоматического извещателя и другого автоматического извещателя в той же или в другой зоне, расположенной в этом помещении без ограничения по времени. При наличии от одного или нескольких неисправных адресных извещателей в помещении допускается формировать сигнал «Пожар» при срабатывании одного адресного извещателя. В случае безадресных извещателей, включенных в разные, но взаимозависимые линии связи одной зоны, при наличии неисправности одной линии связи или нескольких из них допускается формировать сигнал «Пожар» при срабатывании одного безадресного автоматического извещателя. Выбор конкретного алгоритма возлагается на проектную организацию при условии формирования сигналов управления СОУЭ 4-5 типов и АУПТ только по алгоритму С.

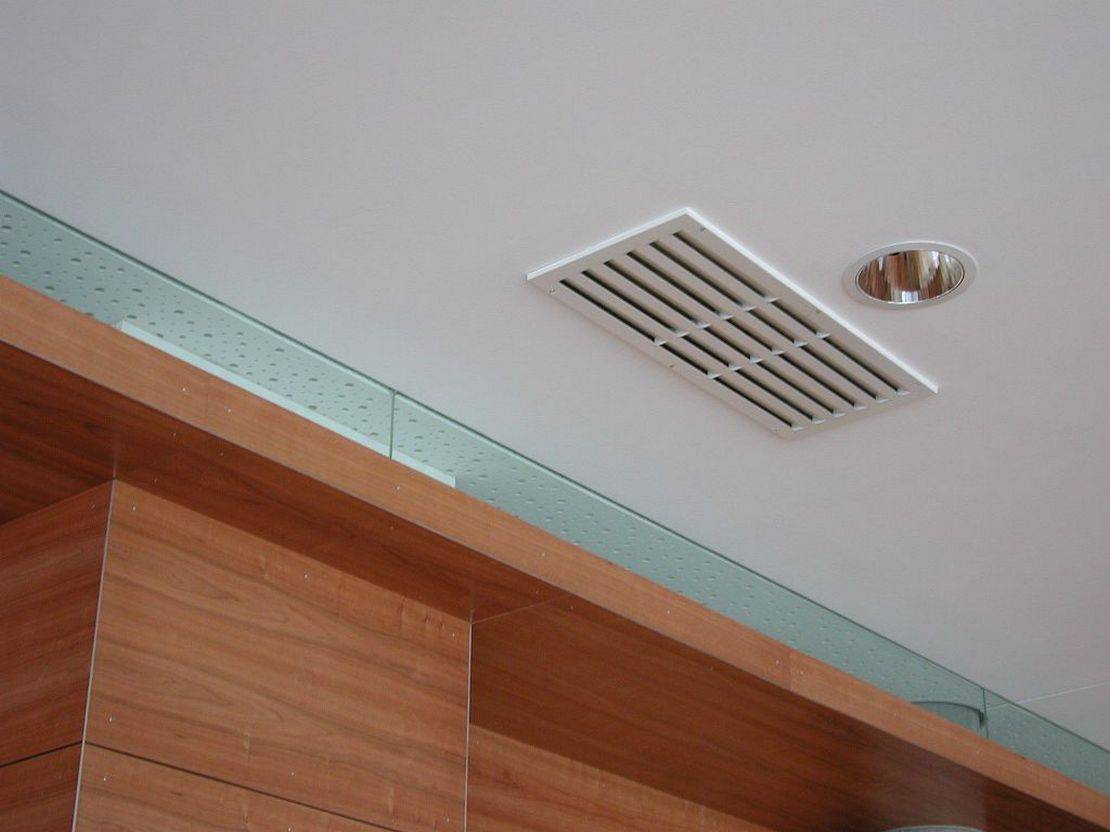

Виды вентиляционных решеток для натяжных потолков

Вентрешетки для натяжного потолка делятся на две разновидности: приточные и вытяжные. Каждый вид имеет жалюзи, позволяющие направлять воздушные потоки в требуемую сторону.

Отличия по конструктивным особенностям:

Статичная направленного действия – направление потока воздуха не регулируется.
Регулируемая – решетка, оснащенная жалюзи, позволяющими менять направление воздушных потоков вручную.
С запорным клапаном – модель решетки, которая работает только в одном направлении – выведение воздуха наружу.
Инерционная – решетка с автоматической регулировкой скорости подачи воздуха.

В зависимости от материала изготовления бывают:

Металлические. Производятся из алюминия или стали. Применяются чаще всего в промышленных помещениях. Стальные решетки покрываются антикоррозийным составом для увеличения срока службы конструкции. Алюминиевые в дополнительной обработке не нуждаются. Они считаются более практичными и эстетичными.

Деревянные. Непрактичные, но выглядят изящно. Используются чаще для создания определенного стиля в интерьере. Требуют постоянного ухода, стоят дороже всех остальных.

Полиуретановые. Это новинка, которая отличается хорошими эксплуатационными качествами.

Пластиковые. Служат долго, имеют привлекательный внешний вид. Их можно красить в нужный цвет, хотя в продаже можно найти изделия разных цветов.

Керамические. Пользуются наименьшей популярностью по сравнению с другими разновидностями.

По форме делятся на:

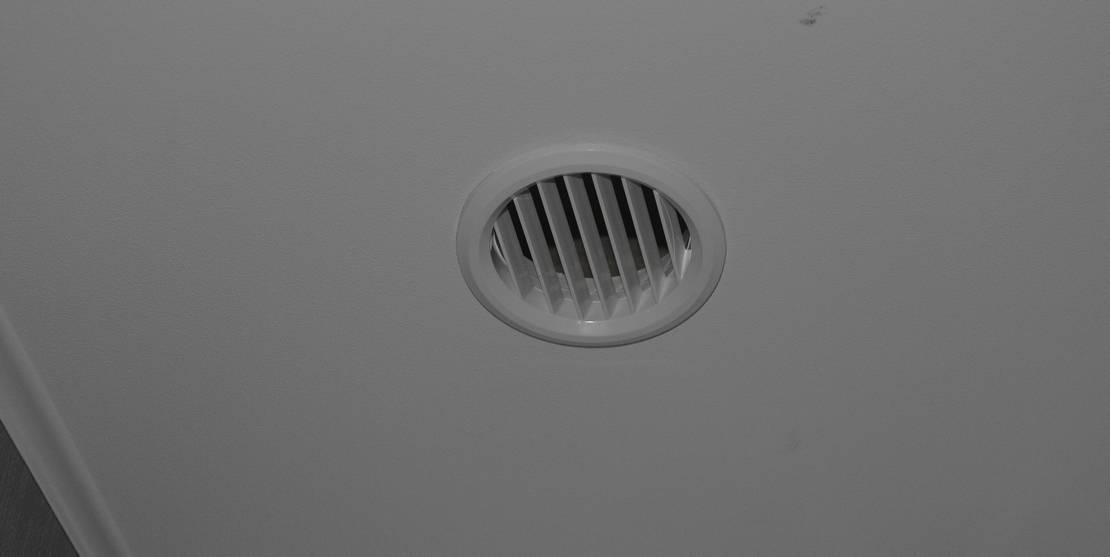

Круглые. Крепят их на металлические распорки, купить которые также можно в строительных магазинах.
Прямоугольные. Материал изготовления чаще всего ПВХ или алюминий. Размеры могут иметь разные. Фиксируются шурупами, можно использовать все те же распорки.
Квадратные. Выглядят очень естественно и привлекательно.

Неприятные последствия отсутствия вентиляции

Если вентиляционные решетки для натяжных потолков не установлены, то провисание ткани, вызванное намоткой и надуванием, является лишь частью возможных проблем. Накопление конденсата на поверхности основания приводит к появлению и немедленному развитию плесени, грибков. Это означает, что жители квартиры начнут болеть, появятся патологии: аллергии, мигрени и т.д.

Если в подвесном потолке, покрывающем несущую поверхность древесины, не создать вытяжку, то древесина начнет гнить, быстро портиться и развалится на части. Это может произойти даже при минимальном скоплении влаги, особенно если над помещением находится необогреваемая мансарда. В этом случае конденсат не будет высыхать очень долго, угрожая прочности всей конструкции.

Способы маскировки труб

Вместо гофрированной трубы можно использовать пластиковую трубу круглого или прямоугольного сечения, размер которой соответствует диаметру воздуховода. Для соединения коротких секций используются адаптеры различных конфигураций. Недостатком пластиковых труб является потеря тяги при большой длине. Поэтому рекомендуется использовать такой пластиковый воздуховод только при наличии вентиляционного отверстия рядом с карнизом.

Рукав оборки может быть украшен следующим образом.

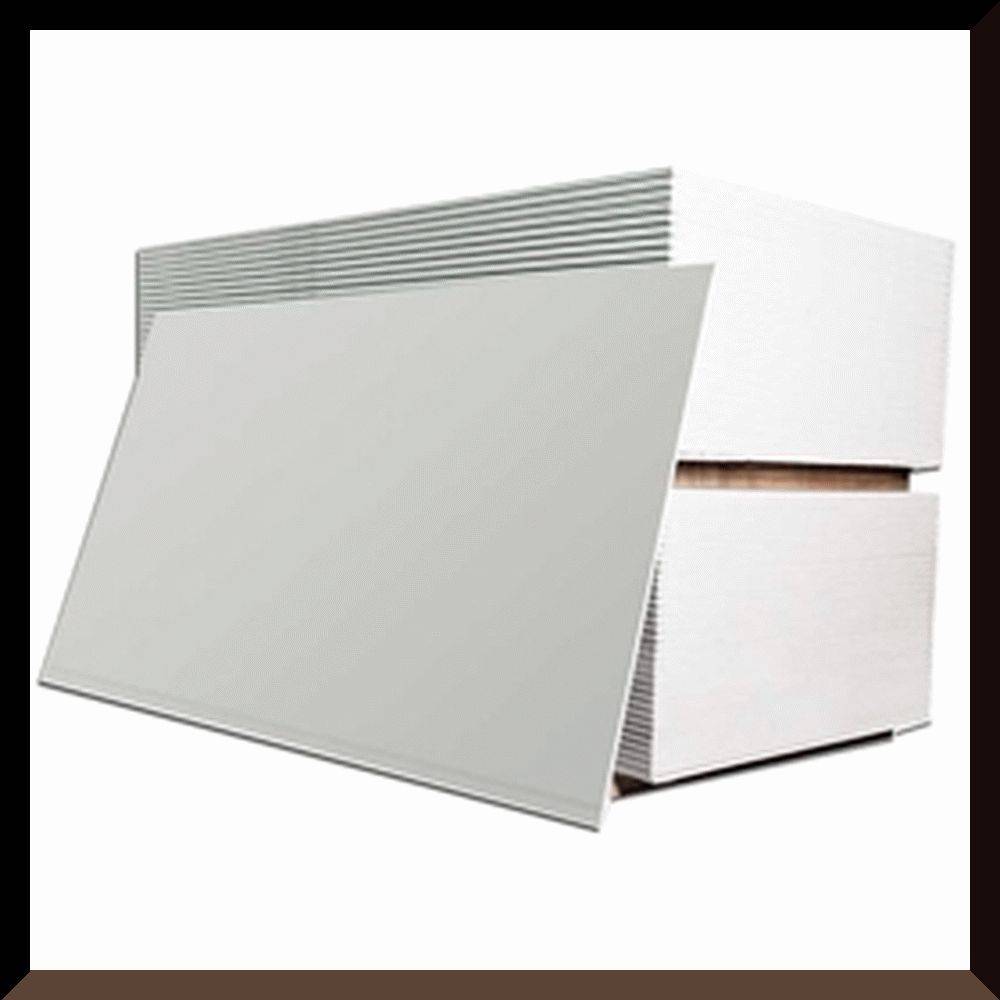

Коробка из гипсокартона. Построен на каркасе из металлических профилей, а затем окрашен в соответствии с декором кухни.
Встроенная мебель. Воздуховод незаметно расположен в стенах высокого навесного шкафа, подвешенного над варочной панелью. Эта опция подходит для встраиваемой вытяжки, прикрепленной к нижней части такого шкафа.

Оба варианта можно преодолеть с помощью светодиодной подсветки, добавляя на кухню уютное, яркое освещение.

С вытяжкой для кухонного шкафа. Вытяжная труба проложена близко к стене в верхней части кухонной мебели и закрыта за вытяжкой.
С подвесным или подвесным потолком. В этом случае гофрированная труба будет полностью скрыта. Высота потолка будет уменьшена на 13-15 см.
Декоративные элементы или окрашенные рифление, которые станут частью интерьера кухни.

Если Ваша кухня оформлена в стиле хай-тек, алюминиевая отделка может быть оставлена как есть без маскировки. Он хорошо сочетается с этим стилем.

Когда необходима установка датчиков

Нормы безопасности постоянно изменяются, поэтому собственникам жилья с подвесными потолками нужно регулярно отслеживать новые нормативно-законодательные акты. Так, некоторые владельцы уверенны, что именно уровень высоты потолка является основополагающим фактором в вопросе необходимости установки сигнализации. Однако это убеждение неверно – требования по противопожарной защите зависят не от высоты потолочного пространства, а исключительно от наличия и количества горючей кабельной нагрузки. Юридически это регламентируется следующими нормативными актами:

свод правил 13130 от 2009 года с обязательным приложением «А»;
таблица «А2», пункт 11 и примечание к п. 11 (норматив «Противопожарная защита»).

Как определить необходимость установки:

Шаг 1. Заглянуть за потолок, найти кабель, обеспечивающий питание, розеточные провода или силовую сеть.

Шаг 2. Выбрать максимально большой участок, проведенный в одном направлении более метра. Подсчитать количество кабелей, учитывая их марки, записать данные.

Шаг 3. Для каждого типа провода определить показатели горючей массы по любому справочнику производителей кабельной продукции, например, Кольчугинского завода.

Шаг 4. Провести расчеты по формуле: А×В=С, где А – численность проводки определенной модели и марки, В – горючая масса, а С – искомый параметр горючести. Расчет выполняется отдельно для каждого типа кабеля, затем все результаты суммируются.

Шаг 5. Сравнить получившийся показатель с законодательными нормативами:

до 1,5 литра на метр – датчики на потолке устанавливать не требуется;
от 1,5 до 1,7 л – пожаробезопасность обеспечивается в виде независимого запотолочного шлейфа сигнализации;
1,7 л и больше – необходимо устанавливать автоматическую систему пожаротушения. При высоте потолков менее 0,4 метров монтируется шлейф.

Требования к принудительной вентиляции в ванной

При устройстве вентиляционной системы требуется соблюдать определённые требования. Решётка должна располагаться на достаточном отдалении от источника воздуха. Лучше всего выбирать место у противоположной входу стены, что позволит повысить эффективность вентиляции. Кроме этого:

потолочный вентилятор для ванной следует устанавливать как можно дальше от воды, предотвращая короткое замыкание;
уровень шума в помещении должен быть не больше 35 дБ;
мощность вентилятора выбирается исходя из объёма помещения.

Выбирая форму и размеры принудительной вентиляции в потолке в ванной, следует обратить внимание на то, что они должны соответствовать аналогичным параметрам вентиляционного канала. Вытяжка должна целиком помещаться в канале

При этом на поверхности потолка можно заметить только декоративную решётку (см

Вытяжной вентилятор для ванной комнаты: какой выбрать и цена вопроса). И, правильно подобрав её дизайн, можно удачно вписать этот элемент в интерьер комнаты

При этом на поверхности потолка можно заметить только декоративную решётку (см. Вытяжной вентилятор для ванной комнаты: какой выбрать и цена вопроса). И, правильно подобрав её дизайн, можно удачно вписать этот элемент в интерьер комнаты

Вытяжка должна целиком помещаться в канале. При этом на поверхности потолка можно заметить только декоративную решётку (см. Вытяжной вентилятор для ванной комнаты: какой выбрать и цена вопроса). И, правильно подобрав её дизайн, можно удачно вписать этот элемент в интерьер комнаты.

Этапы устройства вентиляции ванной комнаты

Процесс установки вентилятора в ванной в натяжной потолок ненамного сложнее, чем монтаж точечных светильников в эту же конструкцию. При этом места, где будут располагаться решётки, продумываются заранее. Короба и другие вентиляционные коммуникации требуется установить заранее, до установки потолка. Форма каналов может быть квадратной, круглой или прямоугольной, а в качестве материала рекомендуется использовать пластик или гофру.

При использовании гофрированных вентиляционных каналов желательно обеспечить их надёжное крепление. Если этого не сделать, в процессе работы воздуховод будет создавать вибрацию, которая может передаваться натяжному потолку, растягивая его и ухудшая эксплуатационные свойства материала.

Монтаж вентиляции в потолке в ванной проводится уже после натягивания плёнки. При этом место установки решётки в потолочном покрытии защищают от повреждения с помощью специального кольца, ширину стенки которого выбирают по размеру сечения канала. Для воздуховода диаметром 100 мм размеры стенки составляют 7–10 мм, для 30-сантиметрового канала – от 10 до 15 мм. Кольцо приклеивают к натянутой поверхности потолка и только потом вырезают отверстие внутри. После вырезания через кольцо выводят каналы и потом монтируют вентилятор потолочный в ванную и решётку.

Наличие принудительной вентиляции в ванной с натяжным потолком обеспечивает оптимальные микроклиматические условия и решает проблемы с ремонтом на несколько лет вперёд. При этом ни монтаж вентиляционных каналов, ни установка решёток практически не влияют на стоимость работ и на время их выполнения. Хотя доверять устройство вентиляционной системы, так же как и натягивание потолков, желательно всё же опытным исполнителям.

Натяжные потолки и датчики сигнализации

Вместе с натяжным потолком, помимо различных светильников, устанавливают элементы сигнализации и датчики. Прежде чем установить сигнализацию, необходимо правильно ее подобрать. Натяжные потолки и датчики устанавливают одновременно.

Разновидности датчиков

Датчики бывают:

тепловые (реагируют на повышение температуры воздуха),
детекторы дыма (в настоящее время они являются самыми популярными, их делят на точечные и линейные),
комбинированные (сочетание теплового с дымовым),
детекторы пламени (в основном применяют для производственных помещений).

Прежде чем устанавливать натяжные потолки и пожарные датчики, необходимо выяснить, какой вид извещателя подходит для вашего помещения.

Как установить датчики?

Порядок установки

Установка противопожарной сигнализации начинается с закрепления основной конструкции к потолку. Для этого используют плоскую платформу из пластика или фанеры. К ней прикручивают гибкие, металлические подвесы. Этими подвесами платформа крепится к бетонному основанию. Ее выравнивают по уровню с натяжной конструкцией и выводят провода вниз. Затем натягивают полотно и прорезают в нем нужное отверстие для будущего датчика. Подключают сигнальное устройство и закрепляют на место.

Количество извещателей напрямую зависит от площади помещения, и какое пространство сможет охватить для контроля один элемент сигнализации.

Стоит обратить внимание на то, что само местоположение пожарной сигнализации в документах не указанно, в них прописано только расстояние от углов до перегородок помещения. Лучше всего установить в местах, где будет самая большая площадь захвата помещения

Какие проблемы возникают при установке и как их решить?

Чтобы вероятность возгорания уменьшилась, можно воспользоваться европейским опытом. Суть его такова: автономный датчик содержит в себе функцию детектора возгорания и функцию оповещения. Установить его можно, однако в России существует ряд проблем по установке автономного устройства. Батарейки хватает на маленький срок. Возникают трудности с ее заменой. Как ее поменять? Естественно самому проблему можно решить. Надо аккуратно открутить датчик от платформы, не задев натяжного потолка и заменить батарейку. Но если прибор будет установлен за полотном, то придется обратиться к помощи специалиста для частичного демонтажа полотна.

Приобретая прибор, можно «наткнутся» на некачественный товар. Чтобы этого избежать, покупать прибор следует только у проверенных производителей, которые на рынке не один год. Чтобы натяжные потолки и датчики сигнализации были установлены качественно и прослужили долгий срок, работу необходимо доверить проверенным специалистам со стажем, которые не раз устанавливали извещатели в помещениях.

Они правильно рассчитают схему расположения элементов сигнализации. При качественно выполненной работе, сигнализация сработает при возникновении малейшей опасности.

Эффективность установленной противопожарной сигнализации зависит от правильного расположения и качества прибора.

Если выбрать проверенный и надежный датчик, который вмонтирует профессионал, то опасаться будет не чего.

Разновидность датчиков

У этих приборов есть различия и разделить их можно по некоторым параметрам. Источники срабатывания датчиков — тепло, дым и огонь.

Отличаются они по характеру обнаружения.

Точечные – это дымовые и тепловые извещатели, которые контролируют ситуацию только в том месте, где они установлены. Используются чаще всего.

Точечный извещатель

Линейные – это датчики используемые реже, ведут контроль повышения температуры или дыма в частях линейного пространства здания.

Линейный извещатель

Соединяются они с контрольными приборами проводным и беспроводным методами.

Адресные – это система сигнализации, которая отождествляет каждый в отдельности извещатель.

Адресный извещатель

Автономные – это датчики, которые снабжены звуковым оповещателем и встроенным аккумулятором. Подключаться ему к прибору нет необходимости, так как использование в больших зданиях затрудняет проверку действия.

Автономный датчик

На рынке недавно стали известны датчики двухточечные. Что они представляют собой? Это два прибора, находящиеся в одном корпусе, но расположены на расстоянии 80 сантиметров друг от друга. Один датчик контролирует базовый потолок, а второй — подвесной. От отдельных шлейфов идет подключение обеих датчиков к 6-ти контактной базе. Этот вариант упрощает и демонтаж, и монтаж приборов, которые обслуживают пространство, находящееся между потолками.

Напольно-потолочные кондиционеры

Вентиляция в потолке с помощью сплит-системы осуществляется незаметно. Большой корпус скрывается под накладным потолком. Подача приточного воздуха осуществляется с четырех сторон под разным углом. Это возможно благодаря регулируемым жалюзи. Это можно сделать с помощью пульта. Кассетные кондиционеры по своим размерам напоминают обычную потолочную квадратную плитку 600 Х 600 мм. Однако кондиционеры по мощнее, выпускают других габаритов – 1200 Х 600 мм.

Они закрываются декоративной решеткой с регулировочными жалюзи. Именно эта декоративная часть и видна потребителю, рабочая сторона сплит-системы скрыта. Это и есть основное преимущество такого типа вентиляции.

Можно выбрать канальные кондиционеры, которые состоят из внешнего и внутреннего блока. С помощью приточных вентиляционных труб теплый или холодный воздух от внутреннего блока механического устройства поступает в дом. Такие кондиционеры подразделяют на:

высоконапорные;
средненапорные;
низконапорные.

Располагаемый напор помогает подобрать воздуховоды правильной длины, которые будут присоединяться к такому кондиционеру.

В любом из представленных вариантов есть свои преимущества и недостатки. Однако все устройства помогают создать здоровый микроклимат в жилом доме.

Зачем нужна вентиляция натяжных потолков и когда ее используют?

Сразу стоит сказать, что вытяжка в натяжном потолке нужна только при использовании поливинилхлоридных пленок, потому что тканые полотна достаточно рыхлые и хорошо пропускают воздух.

Потолочная вентиляция решает следующие задачи:

При установке ПВХ пленки в помещении с повышенной влажностью и перепадами температур вентиляционные решетки обеспечивают хороший воздухообмен в запотолочном пространстве. Это защищает от скопления конденсата и образования плесени.
В доме с деревянными перекрытиями и неотапливаемым чердаком решетки устанавливают даже в помещении с нормальной влажностью, потому что из-за значительного перепада температуры в пространстве за потолком может накапливаться конденсат. Влага, гниль и плесень будут постепенно разрушать деревянные конструкции перекрытия.
Иногда очень герметичные поливинилхлоридные пленки становятся причиной втягивания натяжного покрытия в запотолочное пространство или, наоборот, его выпячивания. Это происходит по двум причинам: не были хорошо заделаны все дыры и щели в базовом потолке либо наблюдается разница давления воздуха в комнате и за натяжной поверхностью. В любом случае проблему поможет решить установка вентиляционной решетки.

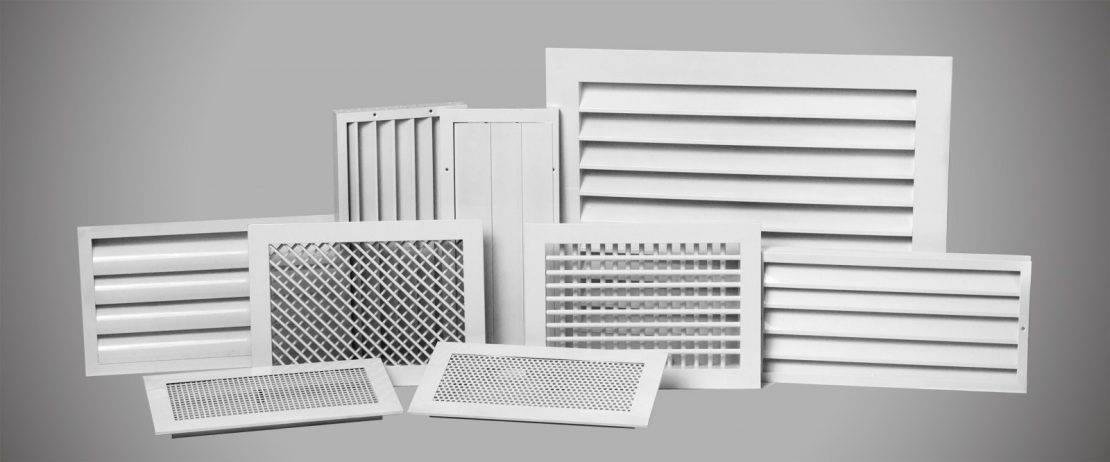

Разновидности вентиляционных решеток

В зависимости от назначения вентиляционные решетки для натяжных потолков делятся на приточные и вытяжные. Обе разновидности укомплектованы жалюзийной системой для регулировки направления потока воздуха.

В зависимости от конструктивных особенностей все решетки подразделяются на следующие виды:

одно- и двухрядные конструкции;
инерционные системы.

Наибольшей популярностью пользуются решетки из металла и пластика. Габариты могут быть самыми разными, начиная от 10 см и заканчивая стороной в 1 м. Последняя разновидность чаще используется в общественных и производственных помещениях. В жилых домах обычно применяют конструкции размером 15х30 см по габаритам отверстия вентканала, но в натяжной потолок можно установить более компактную решетку.

Установка вентиляционной решетки

Если вентканал будет скрыт за натяжным потолком, то до его монтажа нужно проложить воздуховоды. Герметичные каналы крепят к поверхности базового потолка и присоединяют к отверстию вентканала в стене. Для удобства подсоединения в вентиляционный канал вставляют фановую трубу и хорошо заделывают просветы вокруг нее раствором.

Перед монтажом натяжного потолочного покрытия нужно подготовить базу под вентиляционную решетку. Для этого из фанеры или гипсокартона вырезают кусок по форме прибора с большими габаритами. Эту деталь крепят к базовому потолку на регулируемых или перфорированных подвесах

Важно следить, чтобы плоскость базы была в одном уровне с будущим натяжным покрытием. Нужно хорошо обработать края платформы, чтобы она не повредила тонкую натяжную пленку

После установки натяжного покрытия работу ведем в таком порядке:

Аккуратно прощупываем через натяжную поверхность ранее установленную базу.
В этом месте при помощи специального резинового клея приклеиваем защитное пластиковое кольцо, которое тоже стоит выбирать по габаритам и конфигурации прибора

Кольцо клеим по периметру к пленке.
При помощи канцелярского ножа или острых ножниц осторожно прорезаем пленку внутри кольца. Сначала делаем надрез крест-накрест, а потом обрезаем материал по кругу.

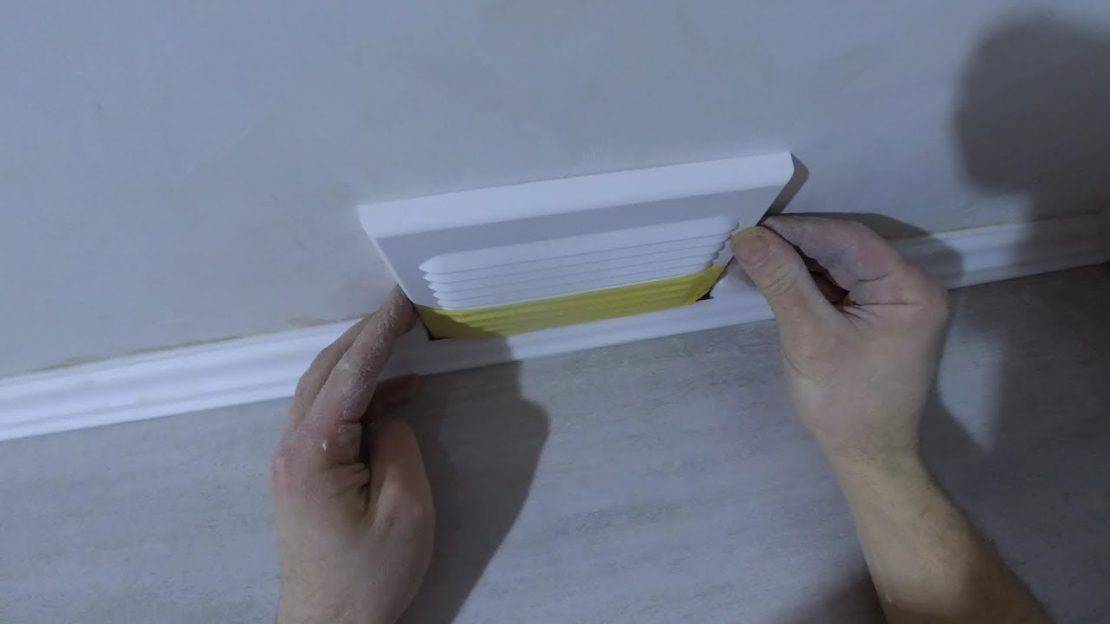

В отверстие вставляем решетку

Если есть воздуховод, то подсоединяем конструкцию к нему. При помощи саморезов прикручиваем решетку к базе прямо через поверхность пленки. Чтобы полотно в месте вкручивания самореза не порвалось, усиливаем его специальной накладкой.

Монтаж диффузора в натяжной потолок

Подготовка базы и прокладка воздуховодов выполняются так же, как и при монтаже решетки. Обязательно проверьте герметичность самого воздуховода и мест его соединения с фановой трубой. На подготовительном этапе к базе прокладывают кабели для подключения прибора. Если монтаж выполняется в ванной, то кабели лучше проложить в гофрированной трубе, чтобы защитить провод от влаги и короткого замыкания.

После установки натяжного потолка работу ведем в той же последовательности, что и при установке решетки. Разница заключается в том, что при установке вентилятора его сначала подключают к кабелю электроснабжения и проверяют работоспособность. После этого диффузор соединяют с воздуховодом и крепят его к базе при помощи саморезов.

Как это выглядит

Всё будет зависеть от того, какой тип вентиляции вы используете у себя дома:

естественная;
искусственная.

Их главное различие заключается в том, что первый тип осуществляется естественным способом по законам физики. Второй же вариант, независимо от природных процессов, происходит при помощи электромотора.

В случае маскировки естественной вентиляции можно ограничиться небольшими аккуратными решётками, которые сойдут за элемент декора. Их задача состоит в том, чтобы перекрыть собой проём. Они не выделяются на фоне всего пространства.

В том случае, когда в помещении присутствует система принудительной циркуляции воздуха, скрыть её становится сложнее. Здесь понадобится специальная конструкция, похожая на те, что используют при монтаже светильников.

Интересно: когда необходимо решить вопрос о циркуляции воздуха в пространстве, которое находится между потолками, можно просто установить решётки, подходящие по форме. Они имеют небольшие размеры, поэтому их не будет видно за деталями интерьера. Изделия помогут предотвратить раздувание или стягивание потолочного покрытия.

Особенности натяжной потолочной конструкции

Натяжные потолки обладают различными физическими и эксплуатационными характеристиками

При решении вопроса о вентиляции пространства между базовым и натяжным потолком следует принимать во внимание на способность основного полотна пропускать воздух и влагу.. В случае с полотнами из поливинилхлорида, которые практически не пропускают влагу и воздух, следует помнить, что межпотолочное пространство таких конструкций страдает в первую очередь. В герметичном пространстве отмечается повышенное скопление конденсата, образование очагов плесени

В дальнейшем эксплуатация в таких условиях грозит деформацией натяжной потолочной конструкции. Проблему такого плана могут решить потолки с перфорированными полотнами, характеризующиеся способностью пропускать воздух. Также не исключается установка вентилятора в натяжной потолок

В герметичном пространстве отмечается повышенное скопление конденсата, образование очагов плесени. В дальнейшем эксплуатация в таких условиях грозит деформацией натяжной потолочной конструкции. Проблему такого плана могут решить потолки с перфорированными полотнами, характеризующиеся способностью пропускать воздух. Также не исключается установка вентилятора в натяжной потолок.

В случае с полотнами из поливинилхлорида, которые практически не пропускают влагу и воздух, следует помнить, что межпотолочное пространство таких конструкций страдает в первую очередь. В герметичном пространстве отмечается повышенное скопление конденсата, образование очагов плесени. В дальнейшем эксплуатация в таких условиях грозит деформацией натяжной потолочной конструкции. Проблему такого плана могут решить потолки с перфорированными полотнами, характеризующиеся способностью пропускать воздух. Также не исключается установка вентилятора в натяжной потолок.

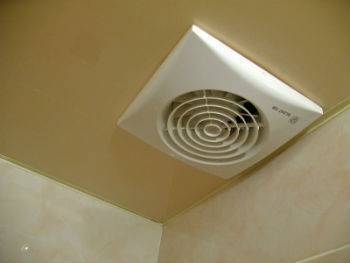

Потолочная вентиляция с помощью вытяжных вентиляторов

Осевые вентиляторы, можно использовать как для натяжных потолков, так и для подвесных. Их монтируют как на стене, так и на потолке. При выборе устройства необходимо учесть следующие характеристики:

уровень шума;
производительность;
защищенность от попадания влаги.

В последнем варианте актуально попадание брызг во время купания в ванной. У потолочных вентиляторов может быть монтирован обратный клапан. Он препятствует попаданию «отработанного воздуха» обратно в помещение при выключении прибора. Дорогие модели вентиляторов снабжены следующими дополнительными функциями:

таймер включения и выключения;
датчиками движения;
гидростатом.

Такие вентиляторы принудительно прогоняют необходимое количество приточного воздуха в туалете или ванной. Именно в этом помещении уровень влажности выше нормы. Естественная вентиляция не может обеспечить такой объем, появляются застои воздуха, особенно это проявляется в межсезонье.

Монтаж вентилятора

Механическое устройство встраивается в подвесной потолок. Дополнительная вентиляционная труба будет присоединяться одним концом к вентилятору, а другим к вентшахте. Воздуховод может быть гофрированный или жесткий из ПВХ. Прежде всего, устанавливается воздуховод, а следующим этапом является монтаж системы для подвесного натяжного потолка. Когда пленка натянута, в ней следует вырезать отверстие равное диаметру сечения воздуховода. Оно оборудуется защитным кольцом, и не допустит расползание пленки натяжного потолка. Прибор присоединяется к воздуховоду, а затем закрепляется декоративный корпус.

Если потолок реечного типа, то необходимо сделать замеры вентилятора, нанести отметки на рейки в потолке. С помощью подручных средств вырезать отверстие в намеченных местах. Далее следует подсоединить воздуховод к вентилятору и закрепить прибор.

Важно! В домах, где низкие потолки 2,65 м не рекомендовано устанавливать потолочные механические устройства в любом типе накладного потолка. Проще установить настенный вентилятор

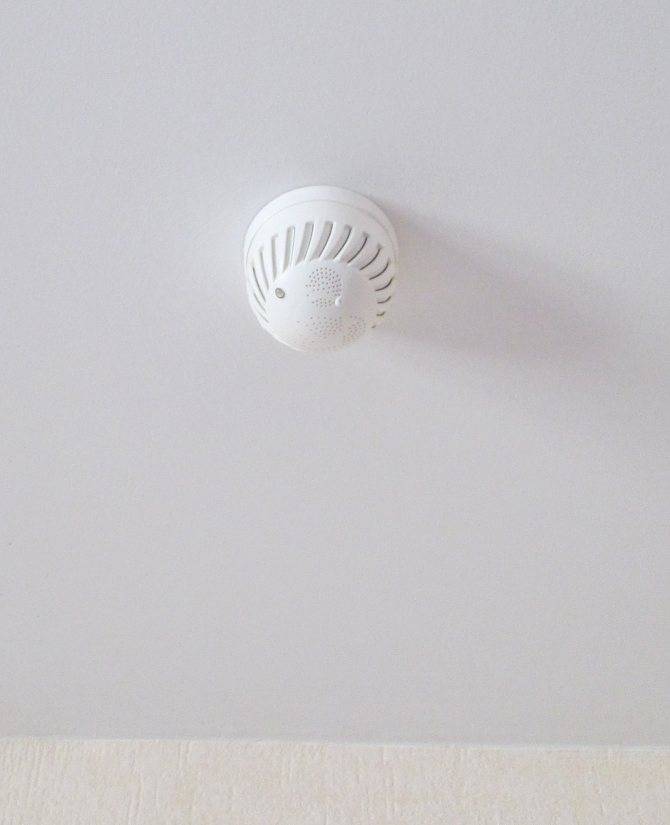

Датчики дыма

Дымовой извещатель нужен там, где возгорание может сопровождаться большим выделением дыма. Это актуально в офисах, торговых предприятиях, различных клубах, кинотеатрах и т. п., поэтому извещатели этого типа широко распространены.

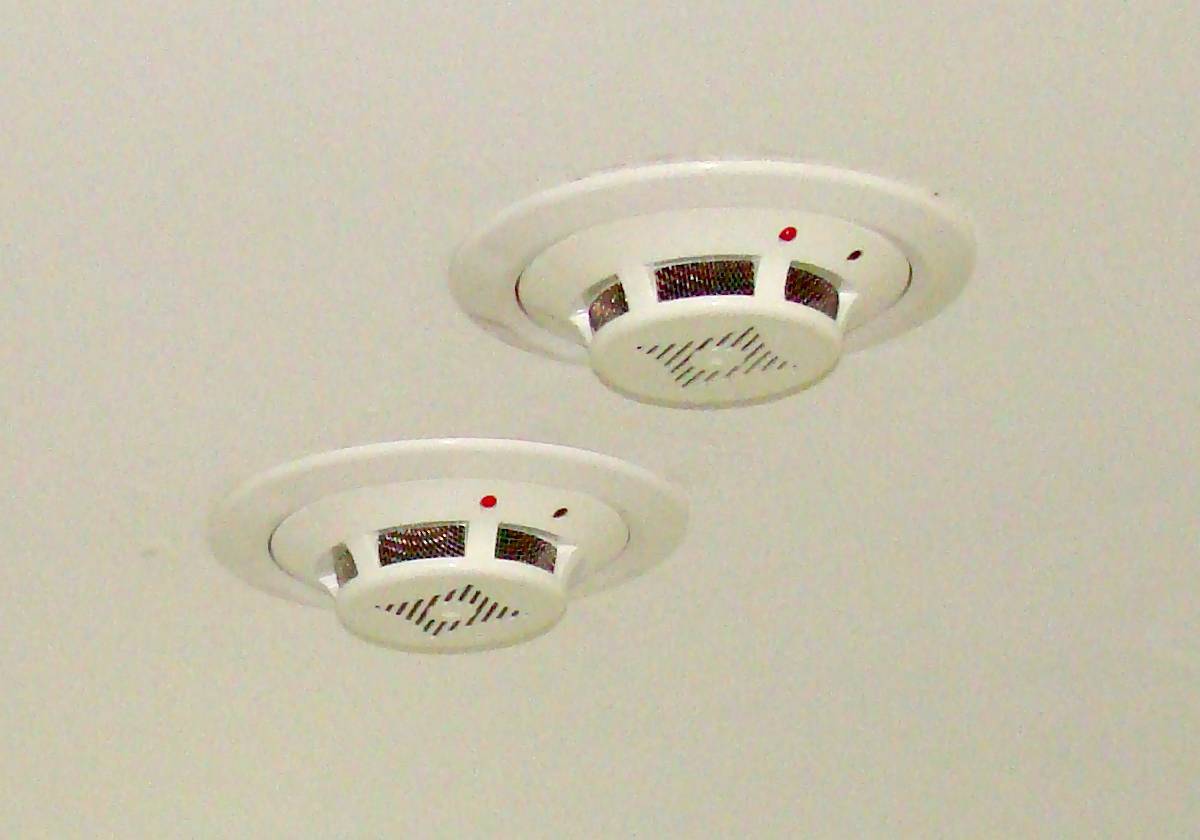

Современные пожарные датчики весьма презентабельного внешнего вида и не портят интерьер. Многие из них устанавливаются методом врезки, что дает возможность использовать их на подвесных потолках.

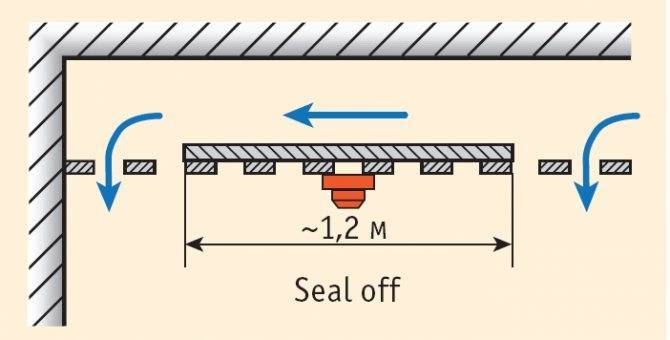

Межпотолочное пространство не должно обманывать эксплуатантов помещений. Отказ от крепления проводки шлейфа к несущей поверхности – грубейшее нарушение.

Линейный инфракрасный датчик

При оборудовании больших помещений пожарной сигнализацией предпочтительнее брать линейные, а не точечные извещатели. Они стоят дороже, но в целом система обойдется дешевле за счет:

Уменьшения требуемого числа извещателей.
Упрощения монтажа и снижения расхода комплектующих материалов.

Необходимость вентиляции на кухне

Специфика использования кухонного помещения требует применения особого оборудования, обеспечивающего постоянный приток свежего воздуха.

Процесс создания гастрономических шедевров у плиты сопровождается насыщением атмосферы испарениями и неприятными запахами. Поэтому для нормального воздухообмена нужна эффективная вытяжка.

Вентиляционная система снижает уровень влажности в помещении, препятствуя образованию плесени, и компенсирует температурные перепады, обеспечивая сохранность элементов декора и мебели.

На кухне с натяжным потолком оптимальным местом для размещения кухонной вентиляции специалисты считают свободное пространство под полотном.

Порядок монтажа извещателей

Алгоритм установки таков:

Сначала определить необходимое количество, места и шаг установки. Надо понимать, что в некоторых случаях их придется ставить не только на или в подвесном потолке, но и за ним.

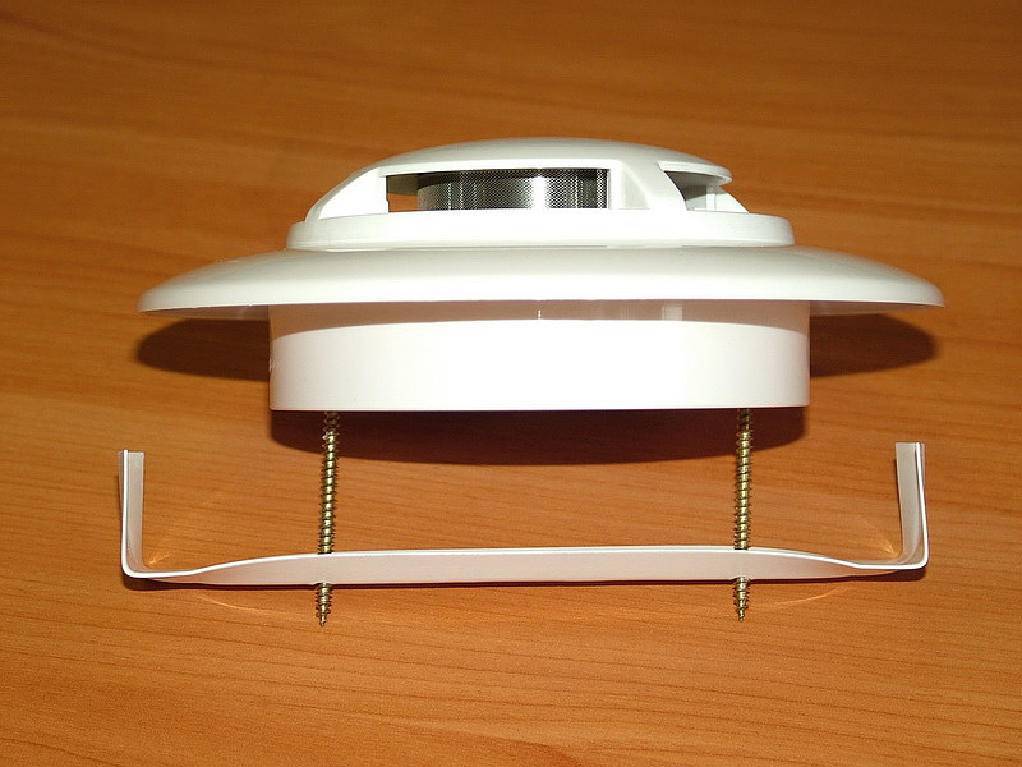

Далее приступить собственно к монтажу. Крепить извещатели только к несущим элементам. То есть, на каркас, а в межпотолочном пространстве – к бетонному перекрытию. Два способа монтажа извещателей: накладной и врезной.

Установка первым способом проще, но не так красиво выглядит. Чтобы врезать, требуются специальные кольца или другие устройства. Кроме того, извещатели делают из пластмассы и металла, что предпочтительней. Каждая модификация имеет предназначенные лишь для нее дополнительные средства монтажа. Но последние требования пожарной безопасности запрещают использование таких креплений, поскольку они затрудняют детекцию тепловыделения.

На потолках из гипсокартона наиболее часто используется установка датчиков способом врезки. Он наиболее красив. Потолки из пластиковых панелей вообще непригодны для накладного способа установки – слишком слабые.

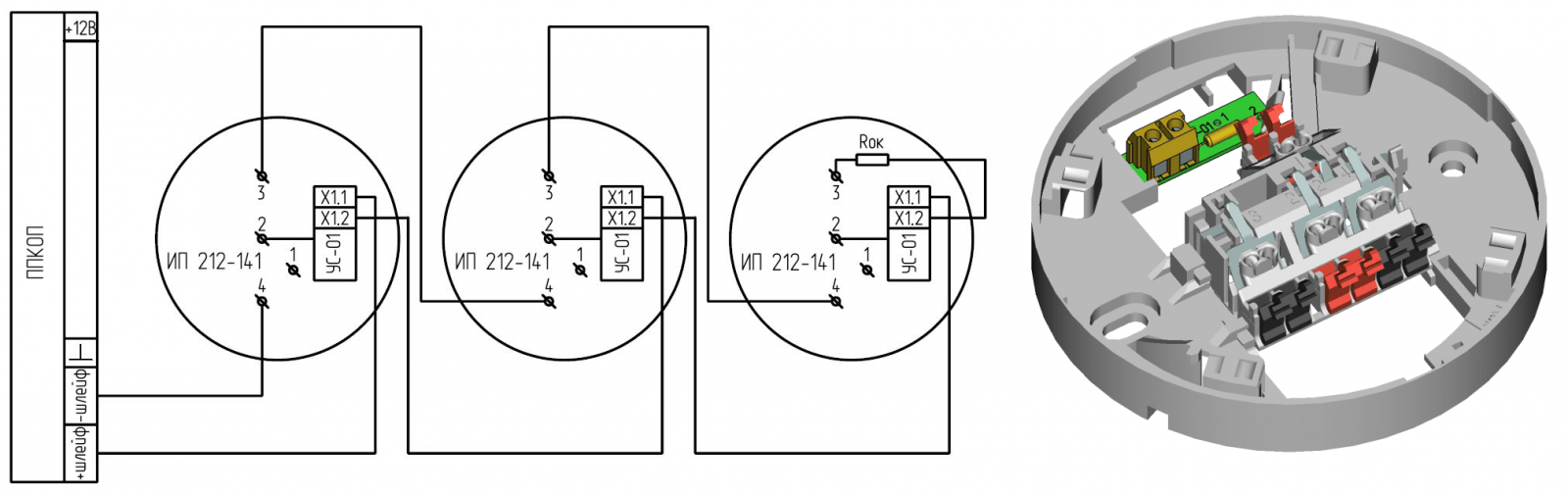

Схема подключения пожарного извещателя

Пожарные нормы рекомендуют использовать огнестойкие кабели с оплеткой, не поддерживающей и не распространяющей горение, с медными жилами с сечением как минимум 0,5 мм. Схему находят на упаковке датчиков и блока контроля – производители на этом не экономят. Они просты и в большинстве случаев идентичны друг другу. Главное, соблюсти очередность и правильность соединения контактов.

Подключение датчика допустимо только при выключенном питании. Работают неспешно, без суеты. После установки и соединения цепей повторно проверить правильность, а затем переходить к проверке работоспособности системы в целом. Данную работу рекомендуется оставить профессионалам.

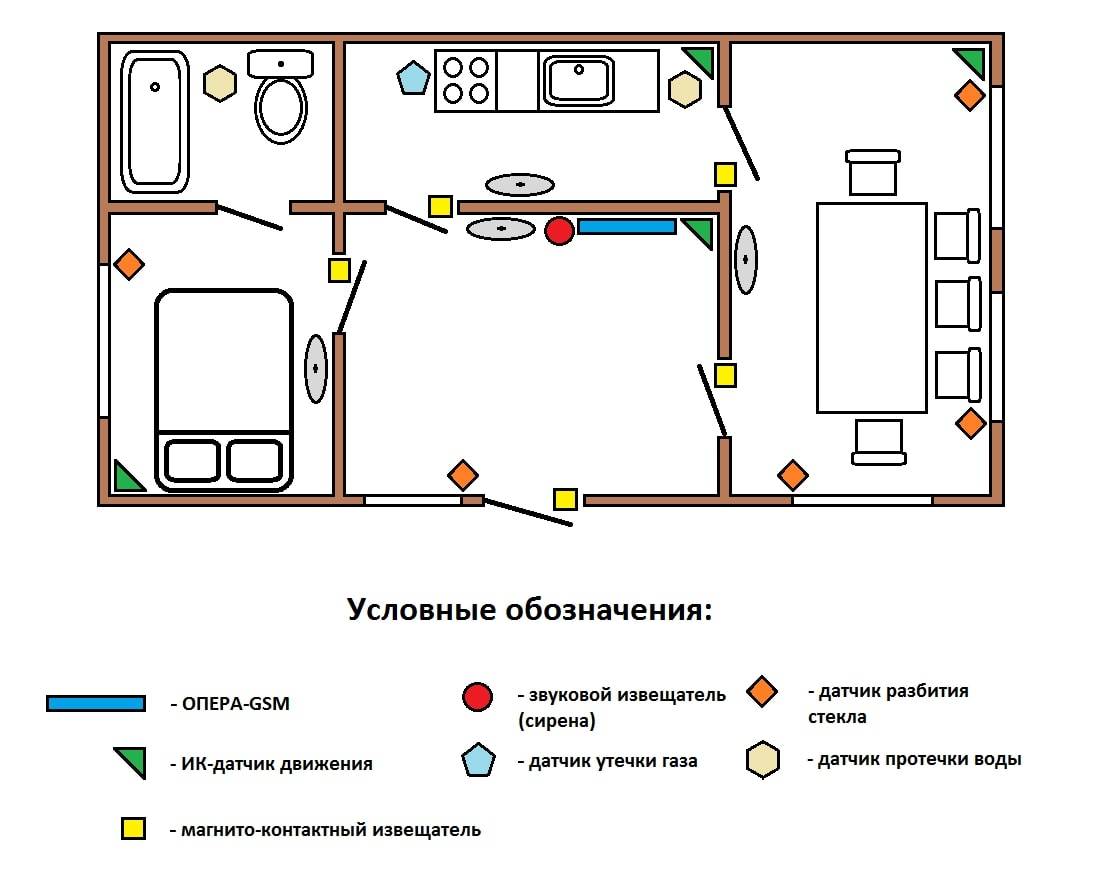

Как правильно рассчитать количество датчиков и схему установки

По нормативным актам извещатели должны устанавливаться в зоны, размер которых более 0,75 м, а также огражденных строительными элементами (конструкциями), выступающими из потолка на высоту (глубину) от 0,4 м.

По средним параметрам 1 извещатель перекрывает не более 25 м зоны под навесной, подвесной системой. Чтобы определить количество датчиков, необходимо брать в расчет сложность формы межпотолочного пространства – это зона с высокими рисками возгорания из-за наличия проводов, скопления теплого воздуха, отработанных газов.

Поэтому в каждом квадрате указанной величины нужно ставить:

3 извещателя с монтажом в шлейф приборов питания с 2-мя порогами срабатывания или в прибор питания с одним порогом срабатывания, но в три отдельных шлейфа;
4 датчика спаренного подключения в отдельные 2 шлейфа прибора с одним порогом срабатывания;
2 извещателя с условием выбора схемы подключения поочередного срабатывания приборов в количестве 2 единиц с возможностью замены неработающего датчика.

Получается, что дымовые извещатели за подвесным потолком нужны в количестве не менее 2 единиц при адресной системе срабатывания или не менее 3-х единиц при аналоговой системе. При подключении прибора с одним порогом срабатывания лучше устанавливать 4 аналоговых датчика, присоединяя их к двум шлейфам.

Правила монтажа:

Если ставится проводной прибор или агрегат на батарейках, расстояние до стены должно быть не менее 0,1 м, от плит перекрытия 0,1-0,3 м. Ставить приборы в угловой зоне между стеной и потолочной поверхностью не рекомендуется – расстояние от светильника до датчика должно быть (по прямой линии) от 0,5 м.
Требования к свободной зоне вокруг прибора – 0,5 м. Монтаж в запотолочном пространстве разрешен только при отсутствии системы вентиляции.
Неадресные датчики подключаются к шлейфу прибора так, чтобы извещатель располагался над основным прибором, смонтированным в подвесную систему. В этом случае прибор оповещения оснащается световым индикатором.

Если монтаж системы оповещения врезной – используются термокольца, накладной – крепление извещателей на подвесном потолке производится сверху на базовое основание или несущие элементы конструкции. Перед началом работ необходимо изучить инструкцию от производителя, где упомянуты правила крепления, схема монтажа. Рекомендуется использовать кабели с медной жилой и негорючей оплеткой с сечением жилы от 0,5 мм.

Тестирование системы на предмет срабатывания производится только после проверки правильности подсоединения, а подключаются аппараты при полностью отключенном питании – малейшая ошибка может вызвать замыкание в цепи, что приведет к поломке приборов. Работы по формированию системы оповещения требуют опыта, представляют сложность для новичков, поэтому лучше поручить дело профессионалам.
