Установка столбов для ворот

Варианты установки столбов для металлических ворот

Установка столбов для ворот — непростая работа. Если не владеть опытом правильной установки столбов для ворот, то результат будет плачевным. Столбы ворот со временем будут наклоняться, ворота будут подклинивать или вовсе перестанут нормально работать. Всего этого можно избежать. Что необходимо знать, перед тем как начать монтаж столбов для ворот.

Первое, это обратить внимание на материал столбов для ворот. Подходящим материалом будет являться толстостенный металлопрокат. Например, горячекатаный швеллер 14, 16 или швеллер меньшего сечения, предварительно сваренный в короб

Металлическими столбами для ворот могут служить и профильные трубы сечением от 100 х 100 мм и стенкой не меньше 5 мм. Чем больше толщина стенки трубы, тем прочнее столб для ворот

Например, горячекатаный швеллер 14, 16 или швеллер меньшего сечения, предварительно сваренный в короб. Металлическими столбами для ворот могут служить и профильные трубы сечением от 100 х 100 мм и стенкой не меньше 5 мм. Чем больше толщина стенки трубы, тем прочнее столб для ворот.

Второе, в конструкции металлических столбов для ворот должны в основании присутствовать нижние поперечины. В идеальном варианте, столб перед бетонировкой должен опираться на крестовину уголка 50, 63. А другая крестовина должна быть притоплена на 100 – 200 мм от поверхности земли. Длина поперечин крестовины варьируется от 500 мм до 1 метра.

Третье, это обязательная заливка бетоном основания металлических столбов для ворот. При этом столб для ворот нужно устанавливать на глубину не менее полутора метров, а где-то и больше. Все зависит от состава и свойств грунта, куда будут установлены столбы для ворот.

Четвертое, не пренебрегайте заливкой в столб для ворот, жидкого бетонного раствора. Это позволит сделать из пустотелой трубы прочный железобетонный столб с наружным армированием, достигая тем самым самой жесткой конструкции столба из возможных.

Пятое, надежнее, если фундамент столбов ворот, будет частью общего фундамента забора. И бетонирование при установке столбов для ворот будет осуществляться одновременно с общей заливкой фундамента.

Шестое, целесообразней предусмотреть дополнительное крепление между столбом ворот и забором в его верхней части. Если вы выкладываете забор из кирпича, то кирпичный столб внутри которого спрятан столб для ворот, должен быть дополнительно перевязан толстой металлической полосой с самим забором. Не редко случается так, что кирпичный столб от нагрузки ворот наклоняется и отрывается от кладки забора, образовывая трещину между ними.>

Седьмое, иногда, в сложных глинистых грунтах, невозможно установить столбы для ворот в строго вертикальном положении и надежно их зафиксировать. В этом случае, нужно использовать дополнительные верхние и нижние поперечины (перемычки) между столбами ворот. Нижняя перемычка выполняется из металла, аналогичному тому, что был использован на столбы для ворот, и закапывается в землю на глубину 300 – 400 мм. В дальнейшем, поверх нижней перемычки устраивается обычный проезд. Верхняя поперечина устанавливается по верхним окончаниям столбов ворот. Разумеется, что верхняя перемычка не добавит красоты и аккуратности воротам, но это вынужденная мера и очень эффективная. Верхнюю поперечину необходимо сделать съемной для обеспечения проезда при случае высокой машины или провоз крупногабаритного груза через ворота.

Установка опорных столбов
Изготовление створок ворот
Установка створок на опорные столбы

Ворота, устанавливаемые при въезде на загородный участок, отличаются многообразием конструкций используемых материалов и имеют различную функциональность. К основным типам ворот для дач и загородных участков относятся подъемные, откатные и распашные. Наиболее распространены распашные ворота. По сравнению с другими видами они достаточно просты в монтаже и установка их менее затратна. Распашные ворота можно выполнить из различных материалов, оформить разнообразными декоративными элементами. Сборку и установку ворот такого типа можно провести самостоятельно.

На загородном участке возникает необходимость в установке ворот. Они повышают уровень Вашей безопасности и безусловно являются красивым дополнением к дому.

Его можно выполнить на бумаге или на экране компьютера. На этом этапе рассчитываются размеры сооружения, соответствующие условиям эксплуатации. Определяются конструктивные особенности устройства, перечень и количество необходимых материалов. На эскизе следует изобразить створки ворот в закрытом и открытом положениях для точного отображения размеров. Основные инструменты, которые понадобятся для работы: сварочный аппарат, болгарка, угольник, рулетка, строительный уровень.

Видео описание

Как это выглядит, смотрите в этом видео:

петли с накрученной проволокой прижимают к бруску и к столбу и тоже фиксируют в вертикальном положении;

петли прихватывают сваркой к опорам в 2-3 точках;
точно так же прихватывают вторую (верхнюю) часть петель к каркасу или полотну створок;
когда прихватки застынут, ворота проверяют на открывание – они должны распахиваться на 180 градусов, не заедая и не перекашиваясь;
если все в порядке, створки снова закрывают, фиксируют и приваривают петли на чистовую сплошным швом снизу вверх;
остывшие швы очищают молотком от окалины и шлифуют болгаркой, чтобы придать более эстетичный вид

Но эту работу нужно выполнять осторожно, чтобы не повредить стык.

Не стоит открывать ворота, пока сварные швы полностью не остынут и не наберут прочность.

Этапы возведения

I. Разметка территории под будущий забор.

Прежде чем начать, важно свериться с планом участка, а затем разбить колышки по его периметру. Между метками туго растягивается шнур, проверяется (методом диагоналей) перпендикулярность, а затем, при помощи нивелира находится абсолютный «0» возводимой конструкции

II. Изготовление метало-бетонных конструкций.

Согласно протянутой и выставленной по уровню шнурки формируются углубления в земле. Рекомендуемая глубина бетонируемых ям под столбы должна превышать 1 м, что в холодную пору года должно предотвратить деформация ограждающей конструкции (обычно заглубляют на глубину промерзания грунта 1,5м).

Если желаете укрепить забор или добавить некой конструктивной оригинальности, можно между столбами разместить ленточный фундамент (на глубину до 50 см). В этом случае следует позаботиться о прочной опалубке. Для ее стенок можно использовать как древесину, так и OSB толщиною более 100мм. Для креплений опалубки используйте поперечный брус, который с одного конца вкапывается в землю, а с другого приколачивается к самому щиту.

На следующем этапе нужно позаботиться об обвязке и монтировании в опалубку армирующего каркаса. Для изготовления данного каркаса лучше всего подойдет арматура из стекловолокна (диаметр 10мм) и вязальной проволоки. Формируем каркас параллелепипеда согласно размерам углубления.

Далее устанавливаются металлические ребра жёсткости в основании будущих столбов. После чего между ними фиксируют крепления, создавая каркас ограждения. Завершаем данные работы непосредственным заливанием раствора цемента (марки не ниже М200) в имеющиеся углубления.

III. Кладка кирпича для столбиков забора.

Для проведения этих работ можно использовать любой влагостойкий кирпич, но в идеале следует подобрать красивые декоративные образцы. Каждый слой кирпича рекомендуется обвязывать металлической сеткой, поверх нанося равномерный слой раствора. Обязательно пользуйтесь уровнем! На верхушке опорного столба следует установить либо цементный, либо металлический колпак.

IV. Крепление листов металлопрофиля к каркасу забора.

На выступающие между опорными столбами крепления (лаги из профильной трубы 40х20 мм) монтируются листы профнастила при помощи оцинкованных саморезов 5х30 мм или стальных заклепок 3,2х10 мм.

По завершению, все металлические элементы и места сварки следует покрыть грунтовкой для предотвращения коррозии.

Как выбрать столбы

Разновидности столбов представлены в табличке.

Предназначаются для сетчатых и деревянных ворот. Для более мощных и тяжелых конструкций они не подходят.

Перед проведением работ территория обязательно прибирается. Затем производится ее разметка. При монтаже временной конструкции опоры обрабатываются рубероидом. Если хочется установить постоянную конструкцию, изоляция должна быть более надежной.

Опоры из дерева прослужат намного дольше, если своевременно забетонировать анкер. Перед этим нужно произвести обработку средствами от атаки насекомых, температурных перепадов. Также следует максимально защитить выбранную конструкцию от воздействия влаги и гниения.

Столбы для ворот из металлических труб предназначаются для всех разновидностей и способов крепления. Для изготовления стальной опоры используется труба, выполненная из высококачественного металла. Сечение – различное. Конструкция приобретет необходимую прочность только после сварки между собой верхних и нижних перекладин. Также изделие должно быть тщательно забетонировано. Обязательно проводится антикоррозийная обработка. Для этого используется грунтовка. Фиксируются столбы при помощи бетона. Для того чтобы еще лучше закрепить конструкцию, применяются вертикальные опоры. Сварка используется для соединения.

Конструкция должна быть обеспечена дополнительным укреплением. Применяется перекладина, расположенная сверху. Она крепится в верхней части опор.

Конструкция выполняет не только свою основную, но и декоративную функцию. Если внутри имеется труба, изготовленная из первоклассного металла, то опоре будет обеспечена дополнительная прочность.

Установка фундамента для опоры зависит от ее массивности. Обязательно проводится бетонирование. На вершину столбов обязательно устанавливается специальная «шапочка», которая защищает опору от неблагоприятных воздействий внешних факторов.

Используются для высокой, внушительной конструкции. Способ монтажа аналогичен установке конструкций, изготовленных из металла. Единственное отличие заключается в необходимости более глубокого бетонирования. Его можно заменить установкой фундамента-ленты.

Установив такую опору, можно навешивать любые ворота – как распашные, которые изготавливаются из дерева, так и тяжелые кованые.

Установка металлических ворот

Когда участок будет огорожен, необходимо подумать об установке ворот. Они могут быть нескольких типов – откатные или распашные, подъемные или открывающиеся в одну сторону. Своими руками можно установить только распашные ворота или конструкцию, открывающуюся в одну сторону.

Перед работой следует подготовить:

аппарат для сварки и болты;
шарниры;
ровный брусок;
опоры.

В загородных домах и на дачах чаще всего устанавливают распашные ворота. Такие конструкции имеют две створки. Свариваются они из железа. При желании можно соорудить кованые ворота. Для монтажа ворот следует вкопать столбы, определив размер створок. Могут устанавливаться как деревянные, так и железные опоры.

Шарниры присоединяются к столбам болтами. Изделия, купленные в магазине, не подходят для этой цели. Это объясняется их невысокой надежностью. Следует приобрести мощные шарниры, сделанные самостоятельно мастером токарной организации. Такие конструкции должны иметь шариковый механизм. Это позволит открывать ворота довольно легко.

Сложной является работа по монтажу и закреплению ворот. Один человек вряд ли сможет провести эту процедуру, поскольку створки являются довольно тяжелыми. Навешиваются они на определенной высоте над землей.

Для создания проема под воротами между опорами следует уложить брусок, а затем установить на него створку. Теперь можно приваривать шарниры – сначала верхние, затем — нижние. Вторая створка устанавливается на одном уровне с первой.

Особенности монтажа опор под ворота

Одни народные умельцы закапывают опоры, другие укрепляют их бетонированием. Если вы решили установить кирпичные столбы для ворот, второй вариант больше подходит. Если же забор и ворота невысокие, бетонировать основание не требуется. Специалисты советуют выкопать углубления, соответствующие параметрам, превышающим сечение опоры и имеющим глубину больше глубины закапываемой части опоры.

Учтите, что установка столбов, фиксируемых под ворота, невозможна для регулировки фиксации опор относительно высоты. Потом компонент выставляют по уровню ограждения с соблюдением требования вертикальности. Натяните между крайними опорами бечевку или шнур

В работе важно постоянно использовать строительный уровень, который прикладывают перпендикулярно

Если делаете работу самостоятельно, воспользуйтесь 2 уровнями. Прикрепите малярным скотчем к опоре 2 уровня и продолжайте работу.

Как правильно формируется яма, куда будут заглублять опору, с помощью которой зафиксируется калитка? Как сделать ее, используйте пошаговую инструкцию:

Засыпьте песком и щебнем с фракцией 20-40.
Утрамбуйте слои. Они должны лечь плотно.

Правила бетонирования столбов для ворот

Чтобы забетонировать столбы под калитку, не пренебрегайте рекомендациями опытных строителей:

Бетонирование предполагает учет глубины промерзания грунта.
Заливка ленточного основания плюс армирование.
Следите за тем, чтобы бетонная часть кверху не распространялась. В противном случае это чревато выталкиванием опоры из почвы по причине морозного пучения.
Не помешает обустроить дренаж, отвечающий за отведение воды.

Побеспокойтесь о том, чтобы к весне столбы для ворот не оказались выдавленными из почвы. Во избежание этого примите такие меры:

Снизить морозное пучение поможет установка столбов, предназначенных под ворота, вместе с дренажом.
Прослойка щебня уменьшит показатели трения между почвой и столбом.
В самом низу фундамента правильная установка столбов под заборные ворота предполагает расширение бетонной постройки.

Какие столбы и когда лучше применять

Столбы для ворот могут изготавливаться из следующих материалов:

Металлические трубы

Используются профилированные или круглые трубы. Чем большую толщину имеют стенки труб, тем дольше такие опоры прослужат при грамотном уходе. Трубы отлично удерживаются в бетоне и выдерживают значительный вес створок. Требуется предварительная обработка гидроизоляционными материалами и покраска. Небольшой вес труб дает возможность их самостоятельного монтажа.

Профтруба для столбов

Железобетонные столбы

Конструкции из железобетона плохо переносят механические воздействия и вибрации, поэтому их нежелательно устанавливать в качестве опор в тех местах, где часто проезжает грузовой транспорт. Изделия отличаются большим весом, поэтому для их установки требуется наличие специальной техники. Если же использовать столбики небольшого сечения, то долго они не прослужат и забор или ворота попросту завалятся.

Железобетонные столбы

Каменные или кирпичные опоры

Достаточно прочны и долговечны, презентабельно смотрятся. Могут успешно применяться для монтажа ворот. Чтобы усилить кирпичную или каменную кладку, внутрь будущей опоры вставляется металлическая труба. Кладка ведется вокруг этой трубы, соединяясь с ней посредством анкеров или закладных элементов. Пустоты между кирпичами (камнями) и трубой заполняются бетонным раствором.

Как выбрать металлические столбы для ворот

Установка столбов, которые подходят под ворота, осуществляется только после того, как собственнику удалось сделать правильный выбор материала. Сделанные из металла приспособления отличают простота и легкость установки, небольшой вес, дешевизна изделия, долговечность и практичность использования.

Металлические столбы для ворот называют по-настоящему универсальными. Для основного полотна одинаково подойдет металлопрофиль или древесина. Заборные конструкции также можно монтировать в сочетании с кирпичной кладкой. Но тогда калитку в основании бетонируют.

Определяясь с покупкой металлических опор, обращайте внимание на такие нюансы:

Обходите стороной покрашенные опоры. Некоторые путают их с покрытыми грунтовочной смесью, но это совершенно разный вид обработки. Дело в том, что монтаж подразумевает доставку изделий к месту установки. Избежать царапин вряд ли удастся. Поэтому изначально покупают изделия без покрытия. Столбы для ворот окрашивают нужным составом и грунтуют после фиксации.
Если установка столбов для врат планируется с последующим декорированием, элементы крепят к опорам только после того, как они заняли свое место. Почему специалисты дают такой совет? Когда приспособление вбивают в землю, со стенок осыпается грунт. Это становится причиной того, что опору размещают в земле глубже. Соответственно, навешиваются полотнища после того как эта процедура завершена. Иначе подготовительный этап, который очень важен для прочной фиксации опор, может затянуться. Да и снова-таки возникает вероятность повреждения деталей.
Покупая для ограждения металлические приспособления, оцените правильность геометрии. Если величина разная и изделие в целом изготовлено неаккуратно, даже небольшие отклонения от расстояний планок, размера монтажных отверстий чревато тем, что забор получится кривым.
Оцените надежность сварки элементов. Шов должен быть цельным, захватывающим всю плоскость столба. Сварка в нескольких точках не приветствуется. Створки на таком приспособлении быстро развалятся.

Калитка для оград из сетки

Если у вас ограда из сетки, то калитку, лучше всего, делать из кованого железа. В данном случае необходимы очень мощные столбы (не деревянные!), которые заделывают в большое по сечению основание из бетона. Впрочем можно сварить калитку из стального профиля и забрать внутри сеткой, как и ограду. Такой вариант будет гораздо легче по весу, поэтому необходимость в мощных столбах отпадёт. Ограда из сетки имеет достаточно жёсткое обрамление, благодаря чему, она не тянет столбы, поэтому калитку можно изготавливать без оголовья. Накладки, которые привариваются к столбам, следует брать более широкие, чем обычно. Петли привариваются к двум укороченным накладкам, которые находятся на одном столбе, на втором же будут находиться изогнутые накладки – к ним приваривают уголок.

Столбы для навесных ворот

Опоры для крепления ворот отличаются от столбов для крепления секций забора незначительно. Для них особенно важна прочность основы, поэтому закладывать внутрь трубу или свайную опору обязательно. Если полотно ворот будет слишком тяжелым (например, при создании ворот, предназначенных для пропускания крупногабаритного большегрузного транспорта), применяют несколько опор, объединенных в единое целое.

Если воротный проем планируется делать очень широким (от 2 м и более), опорные столбы связывают поперечинами из швеллера. Поперечины располагают в нескольких местах:

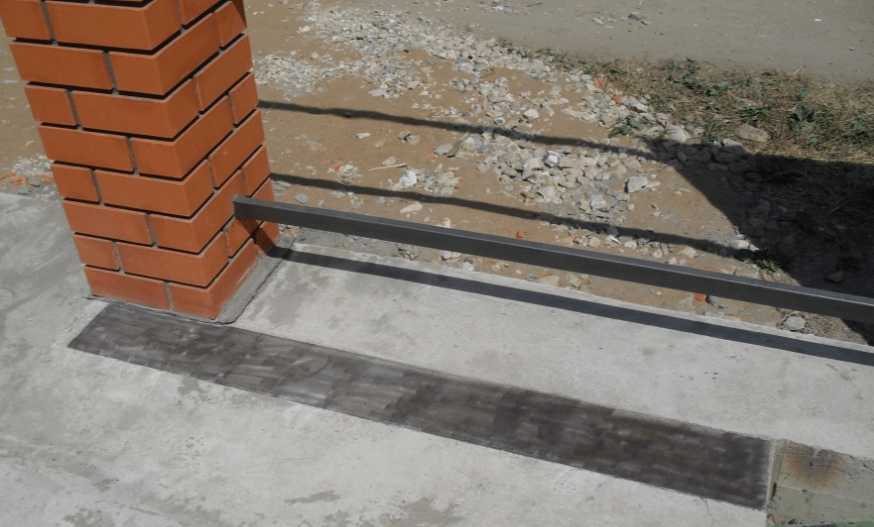

На уровне земли. Связующую перемычку укладывают в канаву в грунте и бетонируют.
По верху ворот. Если планируется пропускать сквозь ворота высотный транспорт (например, фуры, автовышки и другую спецтехнику), верхнюю перемычку делают съемной.

Перемычки увязывают столбы в единое целое, не позволяя воротной конструкции играть из стороны в сторону. Чтобы укрепить полотно ворот, к столбам необходимо перед обкладкой кирпичом приварить несколько закладных элементов.

Столбы для навесных ворот

На уровне земли. Связующую перемычку укладывают в канаву в грунте и бетонируют.
По верху ворот. Если планируется пропускать сквозь ворота высотный транспорт (например, фуры, автовышки и другую спецтехнику), верхнюю перемычку делают съемной.

Приблизительная стоимость

Рассчитывая смету, которая требуется для сооружения опор из кирпича, необходимо знать общую стоимость стройматериалов и работ (если нанимаются строители). Точный расчет произвести сложно, так как все зависит от способа укладки кирпича. Приблизительная цена кирпичных опор (высота – 2,1 м, ширина – 380х380 мм) с учетом материалов составляет около 9000 руб.

Монтаж в частном секторе

Разнообразие видов и вариативные способы заполнения пролетов калиток и ворот позволяют подобрать самый подходящий материал для определенного участка и ландшафтного дизайна территории.

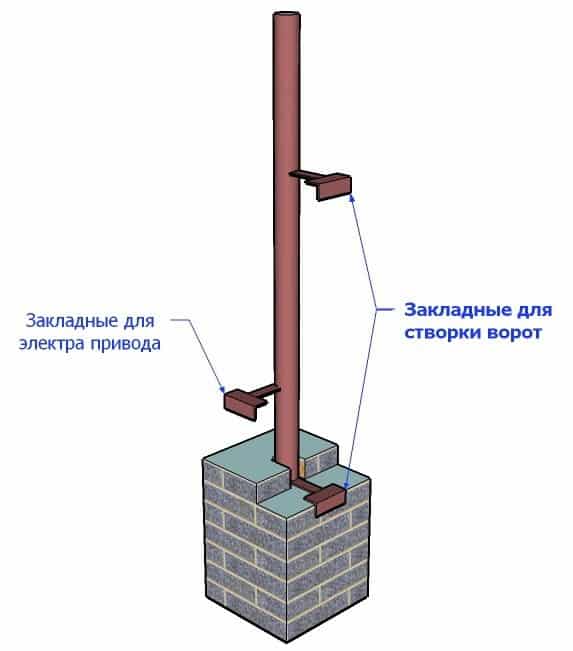

Эскиз крепления распашных ворот к закладным

Правильно залитый фундамент и качественно произведенные работы по укладке столбов сделают надежными установленные конструкции, которые смогут прослужить более 50 лет.

Под откатную конструкцию

Разметка

Основание для откатных ворот представляет собой швеллер, закрепленный на бетонных столбах, находящихся под землей

Этот швеллер является опорой для откатной части, потому очень важно, чтобы он был надежно зафиксирован на стабильном основании

Чертеж фундамента для откатных ворот, позволяющий вычислить габариты основание, отталкиваясь от ширины проема

Начинаем работу с расчётов конструкции:

Глубина заделки основания обычно составляет 1,2 – 1,5м. Я обычно работаю именно в этих пределах, используя более мелкие фундаменты только для совсем легких конструкций с минимальной нагрузкой.
Ширина бетонной полосы определяется шириной швеллера: если используется изделие 200 мм, то основание можно сделать 400 мм в ширину. А под два швеллера по 140 мм я закладываю фундамент шириной 0,5 м.
Длина фундамента обычно составляет 1/2 длины откатной части. Так, фундамент под откатные ворота длиной 4 метра должен быть 2 м и более.

Швеллер 200 мм как деталь опорной площадки

Земляные работы

На основании расчетов строится схема фундамента, на которую я ориентируюсь при земляных работах, армировании и бетонировании:

Для начала осматриваю участок с той стороны, с которой будет находиться откатная створка. При необходимости выравниваю грунт и выкорчёвываю деревья и кустарники, иначе их корневая система довольно быстро разрушит бетонное основание.

Траншея под откатное основание

Далее с внутренней стороны изгороди выкапываю траншею, размеры которой будут соответствовать размерам фундамента. Углубление под основание можно делать либо прямоугольным, либо П-образным, с двумя гнездами по бокам.
Дно траншеи засыпаю песком, формируя подушку толщиной до 15 см. Песчаное основание тщательно трамбую.

Закладка основания

Основа под откатные ворота длиной 5 метров должна быть достаточно массивной и выдерживать солидные нагрузки, потому без армирования и правильной бетонировки здесь не обойтись.

Инструкция предполагает выполнение работ по следующей схеме:

Из арматурного прутка диаметром 12-14 мм свариваю или связываю каркас, габариты которого будут несколько меньше габаритов траншеи.
Верхние края арматуры привариваю к нижней части опорного швеллера.
Опускаю металлическую конструкцию в траншею, устанавливая на подпорки из полнотелого керамического кирпича. Тщательно выравниваю каркас, ориентируясь на положение швеллера – он должен быть идеально горизонтальным и плотно примыкать к опорному столбу забора.

Швеллер с арматурой в траншее

Готовлю бетон из 1 части цемента марки не ниже М300, 3 частей песка и 4 частей щебня. Развожу раствор водой до умеренной консистенции и выполняю заливку траншеи, стараясь заполнить ее таким образом, чтобы под швеллером не было пустот.

Заливку лучше всего выполнять послойно: я обычно заполняю траншею частями по 1/4 с последующим уплотнением штыкованием.

Бетон лучше всего заливать послойно

Монтаж ворот можно проводить уже через 10 -15 дней после заливки: в отличие от распашной конструкции, здесь нагрузки не смогут сильно повредить фундаменту. Но нужно помнить, что дол полного отвердения бетона лучше не использовать основание «в штатном режиме».

Как и в случае с распашными воротами, установку фундамента можно проводить либо с использованием винтовых свай, либо путем монтажа опорной площадки из швеллера на железобетонные столбы, заглубленные в грунт.

Впрочем, эти методики используются редко, поскольку при всей их трудоемкости они обеспечивают избыточный запас прочности. Так что для обычных откатных ворот вполне достаточно технологии, описанной выше.

Если постараться и выставить каркас по уровню, получается идеально ровно

https://youtube.com/watch?v=M0SKzsaBeII

Необходимые материалы и инструменты

Для выполнения работ с металлом понадобится сварочный аппарат. Допускается использование как газовой, так и электрической сварки. Аппарат для сварки – наиболее редкий и дорогой из инструментов, необходимых для монтажа ворот в кирпичном заборе. Если в хозяйстве нет сварочного аппарата, его берут в аренду.

Также нужен инструмент для резки металла (болгарка с отрезным диском, дрель со сверлом по металлу). Для удобства работы пригодится магнитный угольник сварщика. Также будут нужны инструменты для разметки (кернер, чертилка), рулетка, отвес и строительный уровень.

Большинство работ по крепежу ворот к кирпичным столбам связано с необходимостью перемещать тяжелые и крупногабаритные металлические конструкции. Поэтому следует заранее договориться хотя бы с одним помощником для выполнения этой работы.

Монтаж стоек

Процесс установки столбов для ворот мало отличается от способа монтажа остальных опор, однако стоит учитывать определенные нюансы процедуры. Перед монтажом выкапывают яму, затем в нее засыпают песок (для создания подушки) толщиной 15 см, а после – ставят столб и выравнивают его при помощи уровня. Как только опора примет строго вертикальное положение, ее фиксируют распорками.

Следующий этап установки – бетонирование. Заливать раствор необходимо поэтапно, регулярно проводя утрамбовку прутом арматуры. Это позволяет выгнать из раствора лишний воздух. Полые изделия необходимо также заполнить бетонной смесью. Такая мера повысит несущую способность опоры ворот. Чтобы укрепить асбестоцементные трубы, внутрь опор помещают арматуру. Ее втыкают в грунт, а затем бетонируют.

Опоры из кирпича возводят по особой технологии:

сначала в яму следует насыпать щебень;
затем в нее заливают бетон (не доходя до уровня поверхности почвы 20 см);
выполненное основание укрывают гидроизоляцией, а затем снова заливают раствором и укладывают первый слой кирпичей;
кирпичи необходимо постукивать молотком для выравнивания.

Внутрь кладки необходимо поместить стальную трубу, а затем продолжить возведение кладки. Не стоит забывать о закладных для ворот в кирпичных столбах– с ними будут соединены стойки ворот.

После заливки столбов бетоном необходимо подождать, чтобы раствор полностью затвердел. На следующем этапе к ним приваривают петли, а затем монтируют ворота. Такой технологии достаточно, если ворота используются не слишком часто.

Однако в случае каждодневного проезда тяжелых машин стоит выполнить работу немного по- другому.

Установка несущей конструкции:

Чтобы конструкция не проваливалась в яму, перед установкой, на уровне земли на несущие столбы надо приварить по два отрезка профиля или трубы перпендикулярно. Длина отрезков должна быть больше ширины траншеи.

После того, как удерживающие профиля буду надежно приварены, приступаем к установке. Конструкцию ставим в траншею, и отрезки металла придадут им дополнительную устойчивость во время установки.

Наступает черед контроля и выравнивания. Вооружаемся строительным уровнем-ватерпасом или водяным уровнем и выставляем ворота строго по вертикали и горизонтали. Проверяем, и заливаем полностью нашу траншею бетоном. Если есть возможность, то бетон лучше армировать (используйте сетку или арматуру) на всю длину траншеи между столбами.

Через 2 недели бетон наберёт полную прочность и можно или отделывать несущие столбы камнем или кирпичем, или устанавливать сами ворота.

Поскольку мы все правильно сделали, но на природу влиять не можем, фундамент может незначительно плавать от воздействия пучинистых грунтов. Но наш фундамент – единая конструкция, и ворота все равно будут открываться и закрываться без “закусываний” и перекоса.

Используя наш опыт, описанный выше, Вы установите ворота своими руками с результатом профессионалов. Главное, что результатом будет надежная конструкция, которая простоят не просто долго, а очень-очень долго. Удачи!

Несущие профили минимум 120*120*5мм (если обкладываем кирпичем, то 80*80*3мм). Арматура 12-16мм. Усиливаюшая лага или швеллер 100мм (при столбах 120) или труба 80*80*3мм. Бетон от М250 и выше.

Как выбрать металлические столбы для ворот

Определяясь с покупкой металлических опор, обращайте внимание на такие нюансы:

Обходите стороной покрашенные опоры. Некоторые путают их с покрытыми грунтовочной смесью, но это совершенно разный вид обработки. Дело в том, что монтаж подразумевает доставку изделий к месту установки. Избежать царапин вряд ли удастся. Поэтому изначально покупают изделия без покрытия. Столбы для ворот окрашивают нужным составом и грунтуют после фиксации.
Если установка столбов для врат планируется с последующим декорированием, элементы крепят к опорам только после того, как они заняли свое место. Почему специалисты дают такой совет? Когда приспособление вбивают в землю, со стенок осыпается грунт. Это становится причиной того, что опору размещают в земле глубже. Соответственно, навешиваются полотнища после того как эта процедура завершена. Иначе подготовительный этап, который очень важен для прочной фиксации опор, может затянуться. Да и снова-таки возникает вероятность повреждения деталей.
Покупая для ограждения металлические приспособления, оцените правильность геометрии. Если величина разная и изделие в целом изготовлено неаккуратно, даже небольшие отклонения от расстояний планок, размера монтажных отверстий чревато тем, что забор получится кривым.
Оцените надежность сварки элементов. Шов должен быть цельным, захватывающим всю плоскость столба. Сварка в нескольких точках не приветствуется. Створки на таком приспособлении быстро развалятся.

Типы бетонирования и заливки столбов

Существует несколько типов бетонирования столбов, которые применяются на различных грунтах и для разных типов ворот и заборов:

Сухое

Подходит для монтажа легковесных ворот. Не применяется на легких, влажных и пучинистых грунтах. Особенностью является простота и скорость выполнения работы. За один день можно установить несколько опор, даже работая в одиночку. Порядок изготовления будет следующий:

Посредством бура в почве проделывается отверстие заданной глубины.
Опора обматывается или промазывается гидроизоляцией и вставляется в яму.
После установки столба по уровню, яма засыпается смесью песка, щебня и цемента, после чего проливается водой и трамбуется.

Частичное

Применяется на плотном грунте, если грунтовые воды залегают далеко от поверхности почвы. Не используется для монтажа тяжелых конструкций. Порядок изготовления:

Выкапывается или пробуривается яма.
На дно ямы устанавливается опора. Как вариант, она может дополнительно вбиваться в дно для лучшей устойчивости.
Опора крепится распорками.
Яма частично заливается бетоном, который армируется проволокой.
После застывания бетона яма заполняется до верха песком и щебнем.

Есть и другой вариант изготовления:

После установки опоры в яму, нижняя часть ямы засыпается смесью щебня и песка, трамбуется.
Выполняется заливка бетона до самого верха.

Точечное или полное

Такое бетонирование столбов для ворот является наиболее надежным. Используется на любых грунтах, при установке очень тяжелых конструкций. Отличается долговечностью и устойчивостью к внешним воздействиям. Для данного типа бетонирования потребуется приложить много усилий. Выполняется в такой последовательности:

Бурится или выкапывается яма требуемой глубины, ниже уровня зимнего промерзания грунта.
На дно засыпается подушка из песка толщиной 20-30 см.
Опора промазывается жидкой гидроизоляцией, либо по сторонам ямы формируется стакан из рубероида.
Опора вставляется в яму, выставляется строго вертикально и заливается до верха бетонным раствором. Раствор, по мере заливки, армируется металлической проволокой.
После того, как раствор полностью застынет, опора готова к эксплуатации.

Как залить столбы полным способом

Ленточное

Если не планируется установка очень тяжелых створок, часто опоры крепят на ленточном фундаменте:

Прокапывается траншея глубиной около 50 см.
В отмеченных местах в дно траншеи вбиваются или устанавливаются столбы, фиксируются распорками.
Траншея заполняется бетонным раствором.
После застывания бетона на опоры навешиваются створки ворот.

Такой способ бетонирования не используется при наличии пучинистого или подвижного грунта.

Ленточный фундамент — делаем опалубку

Готовый ленточный фундамент

Особенности технологии установки ворот

Перед началом работ требуется досконально изучить местность, произвести точные расчеты по месту установки, потому что в случае ошибки передвинуть ничего не получится. На основе полученной информации выполняется чертеж, показывающий, как располагаются требуемые для конструкции элементы и крепление ворот. Стандартная ширина проема, принятая европейскими странами, составляет 4 метра. Меньшие размеры могут привести к неудобствам во время эксплуатации.

Глубина опорных ям должна соответствовать длине опор. Еще лучше, если она будет немного больше. Ширина должна быть такой, чтобы опора свободно входила в отверстие. Только качественно забетонированные столбы смогут выдержать все нагрузки. Время застывания раствора составляет приблизительно 10 дней. По истечении этого срока можно будет приступать к выполнению дальнейших задач.
