Как установить люк на чердак с лестницей своими руками: размеры и расстояние от стены – Обзор

Разновидности чердачных лестниц

Классифицировать лестницы для чердака можно по разным основаниям. Например, это могут быть такие критерии, как материал изготовления, конструкция, форма или размеры и так далее. Разберем более подробно разновидности лестниц.

1. Стационарные лестницы. Подразделяются на следующие подвиды:

• прямые;
• поворотные;

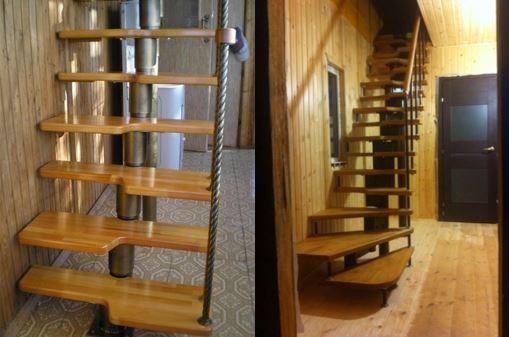

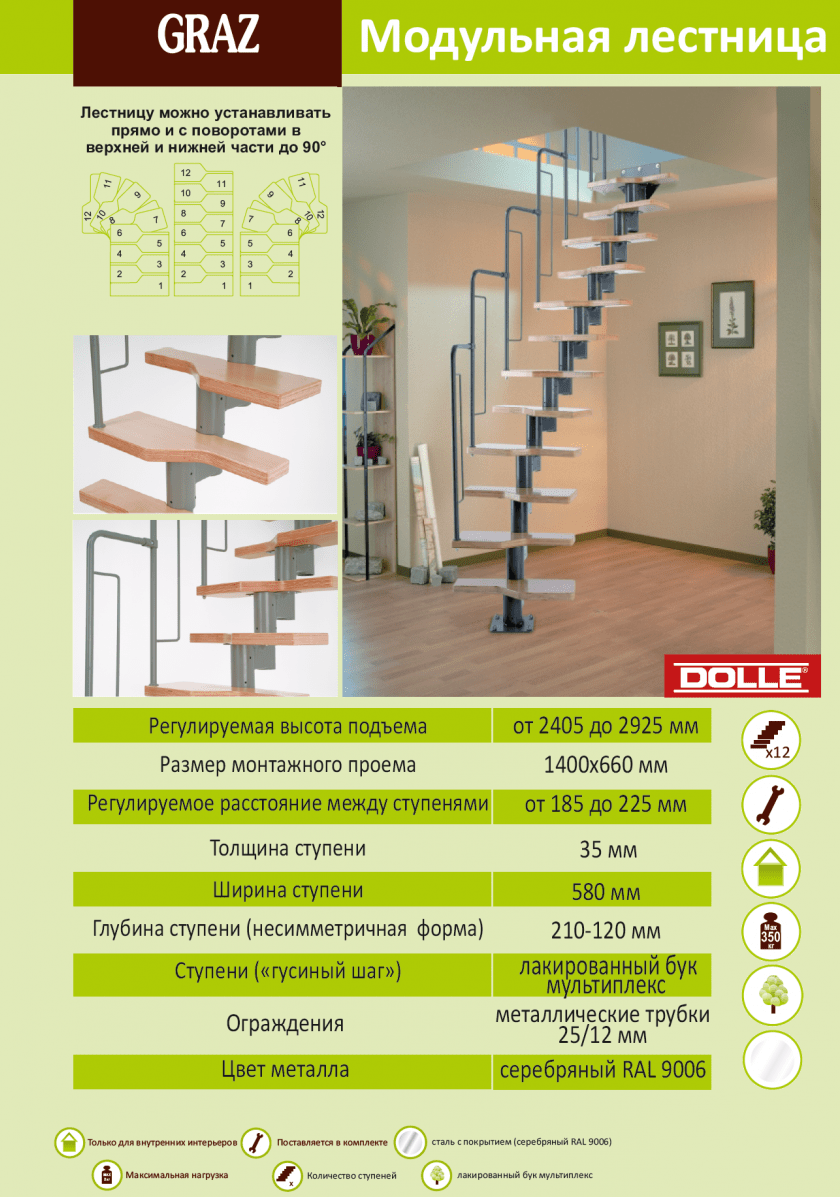

• лестница с «гусиным шагом»;
• винтовые лестницы.

Подобные лестничные системы принято устанавливать только на жилых объектах с достаточно большим свободным пространством. Конструкция подразумевает, что лестница будет надежно закреплена к основанию, то есть складывание или перемещение изделия невозможно. К достоинствам можно отнести отменную надежность, долговечность, безопасность и прочность, а к недостаткам – высокую стоимость как материалов, так и монтажа, а также громоздкость такой системы.

2. Складные лестницы. Подразделяются на такие подвиды:

• раскладные;
• раздвижные или секционные;
• ножничные.

Складные конструкции используются на ограниченном пространстве, а также при малой интенсивности эксплуатации чердачного помещения. Особенность изделий в том, что в то время пока лестницей не пользуются, ее можно спрятать под крышку люка чердака, а при необходимости ее легко трансформировать. Достоинство данной лестничной системы в ее компактности и функциональности, кроме того, лестницы полностью безопасны и не влияют на окружающей дизайн помещения. Одним из недостатков складной системы может считаться сложность самостоятельного монтажа, но если четко следовать инструкции и технологии, то изделие вполне можно собрать и своими руками.

3. Приставные лестницы. Один из вариантов такой системы – это стремянка. Это наиболее дешевый вариант лестничной конструкции. Подобные изделия не отличаются безопасностью и представляют собой две направляющие, между которыми закреплены перекладины. Хранятся лестницы отдельно от люка и подставляются только в тот момент, когда пользователю требуется подняться наверх. Их легко транспортировать, но требуется отдельное место для содержания. Рекомендуется использовать только в том случае, если установить другие варианты невозможно или как временное решение.

В качестве материала производства можно выбрать такие изделия, как:

• древесина;
• металл;
• полимеры;
• композиты.

А также и комбинацию нескольких материалов. Выбор конкретного варианта будет зависеть от интенсивности эксплуатации изделия и его конфигурации, а также финансовых возможностей пользователей. Следует понимать, что чердачная лестница с люком отличается от других лестничных конструкций, поэтому, прежде чем проектировать определенный ее вид, рекомендуется внимательно ознакомиться со свойствами, достоинствами и недостатками продукции.

Требования к конструкции чердачной лестницы

Главное требование — надежность. Поэтому все претензии должны основываться на этом пункте. Широкие ступени позволяют наступать на них более уверенно. Конструкция должна быть прочной и не должна шататься.

Спиральный вариант выглядит очень красиво, но его удобство и безопасность вызывают сомнения.

Если ваш дверной проем достаточно широк, не экономьте и установите обычную лестницу с большими ступенями, перилами, косоурами и нескользящими выемками. Он должен выдерживать нагрузку не менее 200кг.

Если вы используете чердак в качестве склада, вы будете поднимать туда тяжелые грузы, лестница должна выдерживать вас и все, что вы несете.

Выбор материалов

Процесс изготовления

Сложные конструкции

Установка лестницы для чердакаЛюк на чердак можно доукомплектовать стационарной лестницей. Здесь также работы начинаются с прорезывания проема. Дальнейший ход процесса зависит от того, на какой конструкции вы остановили свой выбор, и в каком порядке будете ее мастерить. Сразу оговоримся, что работа по сборке и установке люка с трапом в данном случае будет несколько сложнее, чем в рассмотренном выше варианте. Обязательно следите за тем, чтобы совпали все размеры взаимодействующих элементов:

• выдвижной лестницы;
• дверки;
• проема;
• толщины потолочного перекрытия.

Все эти параметры вы можете измерить самостоятельно или снять с покупного изделия, если вы не будете его изготавливать своими руками. В данном случае крышка должна располагать пространством, вмещающим самую длинную часть выдвижной лестницы в собранном положении.

Все процессы, которые мы упомянули, предоставлены схематично, но если вы решаетесь сами соорудить люк на чердак, вам не нужна более подробная информация, ведь определенные навыки у вас, вероятнее всего, присутствуют, а вот общие рекомендации с иллюстрацией никому не помешают. Тот же, кто покупает готовый люк для выхода на крышу дома, может воспользоваться инструкцией по ее установке, которая обязательно прилагается к товару.

Выбор утеплителя для люка на чердак

В первую очередь, нужно определиться, чем утеплять люк на чердак. Поскольку крышку люка нужно будет периодически поднимать и даже закреплять вертикально, любые виды сыпучих утеплителей не подходят. Остается теплоизоляция, которая выпускается в рулонах и плитах:

1. Минеральная вата — классический утеплитель, который отлично препятствует потерям тепла, не распространяет огонь, устойчив к поражению насекомыми, грызунами и грибком, неплохо подавляет шумы и очень прост в монтаже. Минватой часто утепляют чердачное перекрытие, поэтому логично использовать ее же для того, чтобы сделать теплый люк на чердак. Но только если толщина перекрытия позволяет — несмотря на относительно низкий коэффициент теплопередачи, для хорошего эффекта минеральную вату нужно укладывать толстым слоем.
2. Пенопласт — очень дешевый и довольно эффективный утеплитель. Но для утепления люка на чердак его лучше не использовать, поскольку материал хрупкий, легко воспламеняется и выделяет токсичные соединения при нагреве.
3. Экструдированный пенополистирол (XPS) — очень эффективный и недорогой утеплитель. Это родственник пенопласта, но он намного безопаснее с точки зрения стойкости к огню, хотя все равно может выделять токсичные вещества при нагреве до высоких температур. Хорошо подходит для того, чтобы утеплить люк на холодный чердак, поскольку это прочный, легкий, элементарный в монтаже материал, который укладывается сравнительно тонким слоем.
4. Плиты из жесткого пенополиуретана (PIR) — лучший утеплитель для люка на чердак. Он огнестойкий, легкий, долговечный и препятствует потере тепла даже лучше, чем XPS-плиты. Но стоят PIR-плиты дорого, поэтому не всем этот вариант подходит.
5. Фольгированный утеплитель — теплоизоляционный материал, который с одной стороны покрыт отражающим материалом. Это может быть как вспененный полиэтилен, так и та же минеральная вата или пенополиуретановые плиты. Слой фольги повышает эффективность утепления за счет отражения инфракрасных лучей внутрь помещения. Поэтому лучше всего он подходит для утепления люка в бане, сауне и других помещениях с высокой температурой.

При выборе утеплителя учитывайте, что минеральную вату и все подобные материалы необходимо очень тщательно защищать от намокания, поскольку они легко вбирают влагу, при этом теряя значительную часть своих теплоизолирующих свойств. Пенопласт, экструдированный пенополистирол и полиуретановые плиты, напротив, влагостойкие, поэтому их в некоторых случаях можно монтировать вовсе без паробарьера и гидроизоляции.

Виды люков для чердачных лестниц

Для беспрепятственного попадания в помещение под крышу необходимо определиться, какой вариант люка будет наиболее комфортным. Люки для чердачных лестниц подразделяются на: горизонтальные, вертикальные, ревизионные, мансардные и утепленные.

Самым популярным вариантом является горизонтальный люк. Он располагается на потолке и имеет прямоугольную или квадратную форму. В зависимости от типа лестничного марша дверца конструкции может открываться наверх или вниз.

Наиболее привычный способ устройства люка

Вертикальные обустраиваются по принципу лаза на фронтоне помещения, потолочное перекрытие при этом остается целым. Могут находиться как внутри, так и снаружи помещения.

Стильный вариант вертикального устройства из тёмного металла

Ревизионные люки выполняют роль периодической проверки помещения и позволяют подобраться к скрытым инженерным сетям. Таким люком пользуются нечасто, поэтому обычно его делают небольшим и незаметным в интерьере.

Ревизионный люк-невидимка

Мансардные люки входа на чердак являются самой сложной конструкцией. Устанавливаются специалистами на скатной кровле и совмещаются с выходом на крышу.

Окно-люк для выхода на скатную кровлю

Утеплённые люки устанавливаются в помещениях, где чердак не утеплён и является нежилым помещением. Изделие имеет несколько слоёв утеплителя, которые не пропускают холодный воздух с чердака и не позволяют испарениям из дома проникать на крышу.

Такой утеплитель надёжно защитит от холода и сквозняков

Проход на чердак

Где в доме оборудовать место входа на чердак – частный вопрос, который решает каждый в соответствии с планировкой, назначением комнат и собственными потребностями. В деревянном частном доме сделать отверстие в потолочном перекрытии проще. Специалисты рекомендуют выпиливать выход с чердачного помещения между балками. Если размеры не позволяют сделать квадрат, люк можно вытянуть в длину, сделать прямоугольным.

Обустраивать проем в бетонном строении нужно в месте стыковки бетонных плит, чтобы сохранить прочность перекрытия. Сначала рисуют схему на бетоне, коробка люка должна помещаться в проеме, значит должна быть меньше. Затем в углах квадрата при помощи перфоратора высверливают сквозные отверстия, далее режут бетон болгаркой по начерченным линиям периметра, как бы наживляя срез.

Важно! Работать болгаркой следует аккуратно и осторожно, при попадании диска на арматуру велика вероятность его деформации и порчи. Затем перфоратором сверлят отверстия через 10-15см, разрушая плиту, сбивают бетон, срезают арматуру. Обязательна зачистка неровностей

Обязательна зачистка неровностей

Просмотр поможет сделать все точно и аккуратно

Обязательна зачистка неровностей. Просмотр поможет сделать все точно и аккуратно

Затем перфоратором сверлят отверстия через 10-15см, разрушая плиту, сбивают бетон, срезают арматуру. Обязательна зачистка неровностей. Просмотр поможет сделать все точно и аккуратно.

Важно! Покупая люк или сколачивая его своими руками, помните, что необходимо сделать небольшой проем (1см) между стенкой и коробом для утепления. Это расстояние нужно заложить в чертежи на предварительной стадии

Монтаж готовых и полуготовых конструкций

Если средства не сильно ограничены, можно приобрести готовый комплект для сборки модульной лестницы, прямой, Г-образной, винтовой или со ступенями в проступях — в зависимости от конфигурации помещения.

В комплекты входят все крепежные элементы для различных расстояний между полами. Как правило, силовая конструкция изготавливается из металла, а ступени — из дерева.

В зависимости от цены, дерево может быть полностью готово к использованию, или это может быть «полуфабрикат», который нужно отшлифовать и покрыть лаком/краской.

К установочному комплекту должны прилагаться инструкции по установке, которые различаются у разных производителей. Поэтому все рекомендации по работе лучше брать непосредственно из инструкции.

Сборка чердачной лестницы своими руками займет от одного до двух дней.

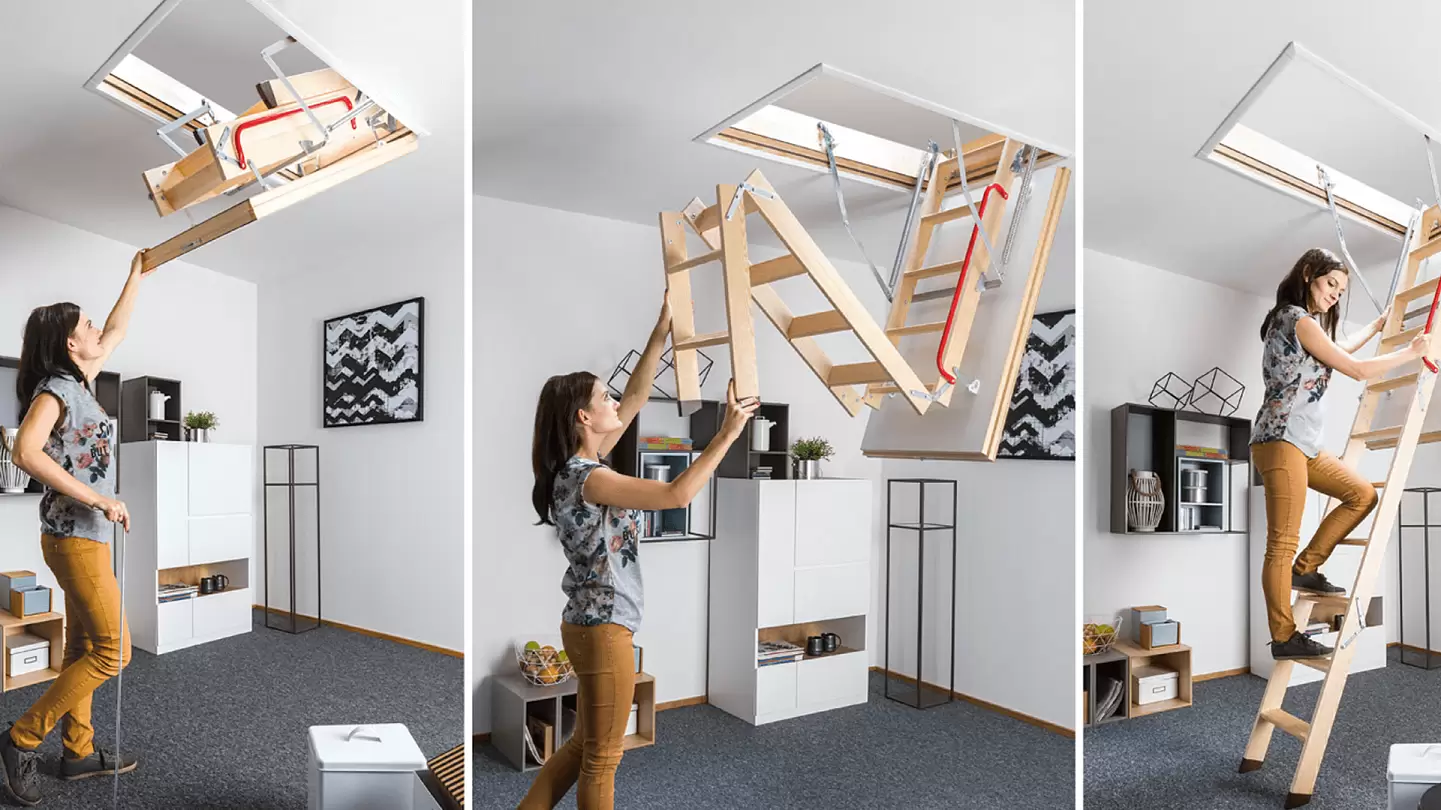

Еще проще и быстрее собрать готовую чердачную складную лестницу на месте. Они продаются полностью собранными, часто включая крышку люка.

Изготовленные из дерева, металла или комбинации материалов, эти лестницы в сложенном виде выдвигаются из потолка и занимают очень мало места.

Для установки модели крышка люка с прикрепленной к ней сложенной лестницей должна быть установлена на место (в заранее подготовленное потолочное отверстие соответствующего размера).

И дополнительно зафиксирована таким образом, чтобы нагрузка была распределена равномерно.

Подробное описание процесса установки одной из моделей показано на видео.

Доступность чердачных лестниц – миф или реальность

Цена на лестницу с люком большинства производителей хоть и ориентирована в большей степени на Европу, но является вполне демократичной и для стран СНГ. Такое возможно благодаря тому, что компании производители постоянно мониторят рынок и определяют то, что сейчас наиболее востребовано, пытаясь найти наиболее оптимальное соотношение цены и качества. Именно поэтому можно с уверенностью утверждать, что такие лестницы являются доступными абсолютно для каждого.

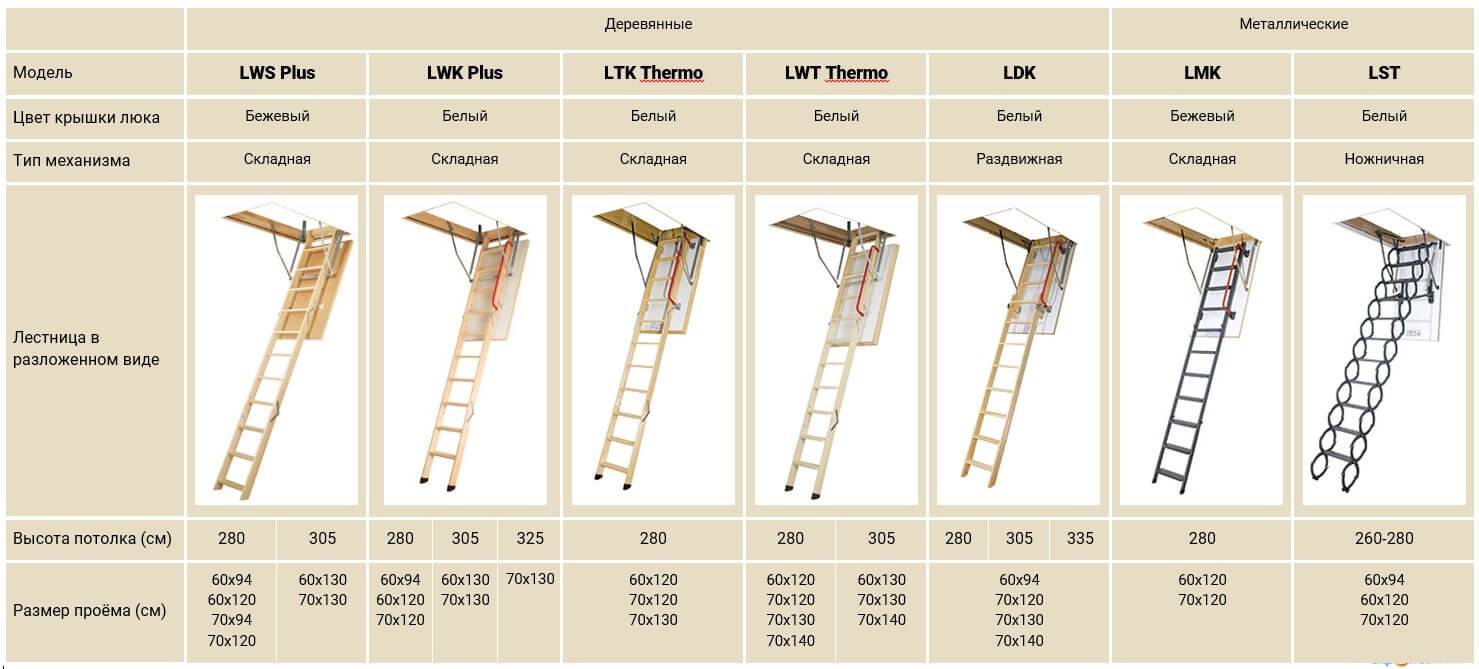

Вы можете выбрать как деревянные, так и металлические складные лестницы с разными размерами проемов. Абсолютно каждая компания трепетно относится к своей репутации, поэтому, выбирая подобные конструкции, можете не беспокоиться ни о чем. О вашей безопасности побеспокоились заранее.

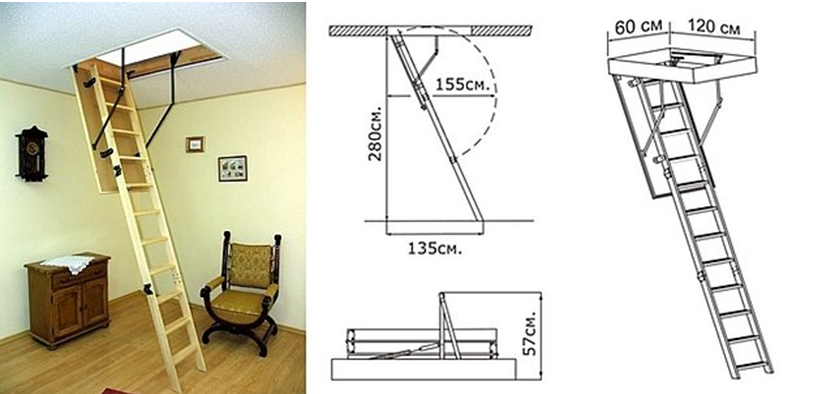

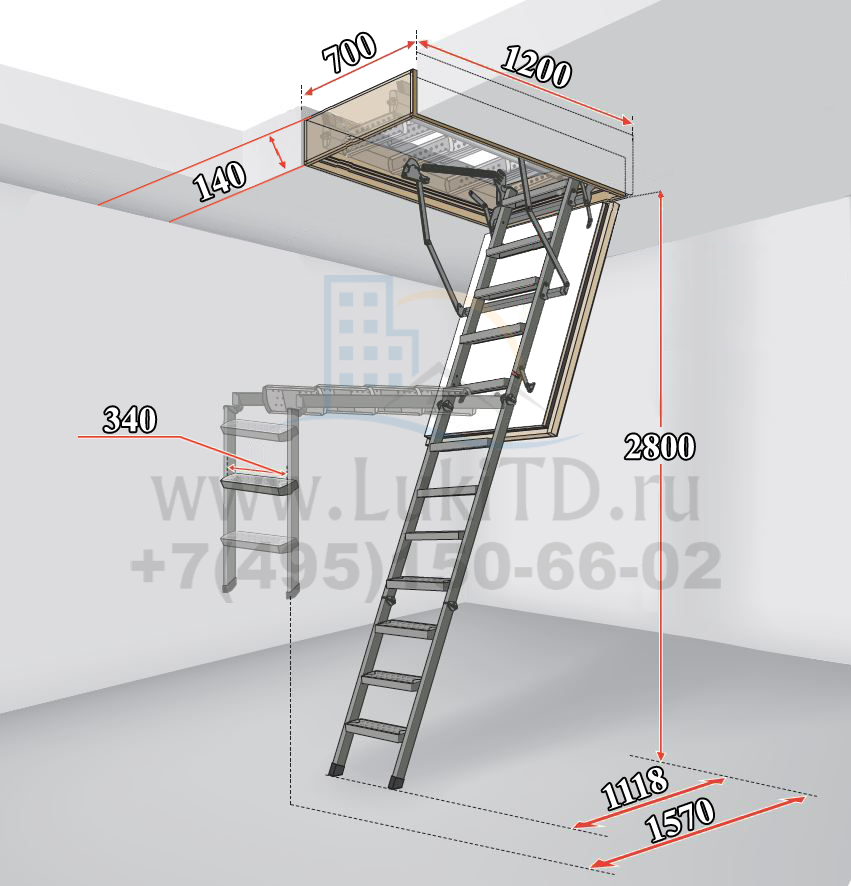

Оптимальный размер чердачной лестницы

Размер чердачной лестницы зависит от ряда факторов, включая доступное пространство, высоту потолка и личные предпочтения. Однако, существуют некоторые общие рекомендации по оптимальным размерам чердачной лестницы.

1. Ширина лестницы. Оптимальная ширина чердачной лестницы обычно составляет от 60 до 90 см. Это обеспечивает достаточное пространство для подъема и спуска, не ущемляя при этом общего пространства помещения.
2. Высота ступеней. Идеальная высота ступеней обычно составляет от 17 до 20 см. Это обеспечивает комфортный подъем и спуск без излишнего усилия.
3. Глубина ступеней. Глубина ступеней должна быть примерно от 20 до 30 см. Это обеспечивает надежную опору для ноги при подъеме и спуске.
4. Высота открытой лестницы. Полная высота открытой лестницы должна быть равна высоте от пола до потолка.
5. Пространство для складывания. Пространство, необходимое для складывания лестницы, зависит от конкретной модели. Однако, обычно оно составляет около 1-2 метров.

Схемы стационарных конструкций

В зависимости от технических возможностей монтажа выбирают подходящий вид:

Проект деревянной лестницы в доме с углом уклона 60-70˚. Произвести расчет, составить свой чертеж и по нему смонтировать устройство не составит особого труда. Да и времени займет немного. Такую конструкцию можно органично вписать в интерьер. Например, обустроив под лестничным пролетом зону чаепития или чтения.

Схема и чертеж стационарной деревянной лестницы на чердак

Для этого необязательно делать закрытые сооружения. Обычная деревянная лестница не будет создавать давящего ощущения и визуально уменьшать пространство, но при этом разделит помещение на зоны;

Винтовые. Займут чуть больше 3 кв. м. по полу, но обеспечат безопасность и комфорт передвижения. Для расчета потребуются другие данные. Это более затратные модели. Конструкция представляет собой спираль из ступеней вокруг опорной стойки. Для составления схемы потребуется:

• расчет радиуса всей конструкции;
• радиус, проведенный через середину ступени;
• параметры ступеней, их количество и высота между ними;
• высота прохода одно витка.

Все эти данные требуют определенных знаний математики и тригонометрии. Чаще для создания таких конструкций обращаются к профессионалам. С учетом ширины требуемого проема для этого варианта, следует предусмотреть и отопление на чердаке. В противном случае массивность люка будет вызывать неудобства, а его отсутствие снизит показатели энергосбережения дома. Тепло из дома уйдет в трубу.

При кажущейся простоте конструкций чертежи чердачной лестницы составляются с учетом ряда нюансов для каждого вида. При должном внимании и терпении можно создать надежную и удобную конструкцию для перемещения между этажами. Несмотря на то, что в продаже имеется большой ассортимент готовой продукции, популярность изделий, выполненных своими руками, растет.

Купить или смастерить?

Выдвижение лестницы

Те, кто планируют покупать готовое изделие, могут воспользоваться инструкцией по его установке, которая также будет приведена в этой статье, а желающим смастерить удобный люк на чердак своими руками будет интересна полная информация о процессе, которую мы предлагаем к прочтению. Итак, приводим несколько важных нюансов, которые пригодятся в работе:

• выбор места для проема выбирайте с тем расчетом, чтобы не ударяться головой о стропильные элементы или крышу в момент подъема наверх;
• под балками перекрытия вход на крышу дома не сооружают;
• если верхний этаж до сих пор не утепленный, придется сделать теплоизоляцию;
• проем обязательно нужно усилить. Для деревянных сооружений подойдут деревянные балки, а в бетонных домах усиление проводится металлическими уголками;
• необходимо обеспечить свободное пространство под люком для выдвижной лестницы.

В том случае, если люк вместе с лестницей вы будете делать самостоятельно, не поленитесь внимательно изучить все этапы процесса, тогда вы не столкнетесь с трудностями в работе, и она не покажется вам сложной.

Обустройство входа на чердак

Если вы намерены оборудовать функциональное помещение на чердаке нужно подумать о том, чтобы выбрать место под чердачную лестницу. Чердачная лестница предполагает наличие люка – потолочной двери.

Разумнее всего оборудовать люк с лестницей в коридоре, прихожей или проходной комнате. Во многих домах существуют такие комнаты, которые не используются как жилые, там легко можно оборудовать лестницу на чердак.

В былые времена вход на чердак обустраивали снаружи, но перспектива полезть на такой чердак в морозный или дождливый день никого не обрадует.

Самым экстремальным подъёмным механизмом на чердак может быть несколько табуретов, сложенных вместе. Но если говорить предметно, то для попадания туда цивилизованно нужна хорошая чердачная лестница. Она может быть как стационарной, так и складной. вторые пользуются большим спросом.

Складные варианты после использования компактно укладываются наверх, экономя много полезного пространства. Красиво задекорированный люк может стать свежим элементом интерьера.

Производители предлагают деревянные варианты для небольших нагрузок (до 150 кг) и металлические для более серьёзных нагрузок. Цены на такие лестницы разняться от 7000 рублей и до предела покупательского кошелька. Выбирая самый дешёвый вариант, не стоит рассчитывать на его качество, так не лучше ли сделать складную чердачную лестницу своими руками?

Рассмотрим некоторые возможные варианты самодельных лестниц. самых простых для новичка и посложнее для тех, кто уверен в своих силах. К вашим услугам описание материалов, работ и чертежи предлагаемых лестниц.

Виды чердачных лестниц

Стационарные конструкции довольно большие, поэтому их размещают на чердаках в больших домах. Основные преимущества таких лестниц — устойчивость, надежность. Чердачные лестницы могут быть прямыми или винтовыми.

Прямые лестницы дешевле винтовых, винтовые занимают меньше места. Существуют коммерчески доступные модели эконом-класса, изготовленные из хвойных пород дерева, металла или комбинации этих материалов.

Для проемов с нестандартной геометрией производители изготавливают на заказ конструкции любой формы и размера, которые стоят в 1,5-2,5 раза дороже готовых изделий.

В небольшом доме мало места для установки стационарной лестницы на чердаке. Чтобы вписать такую лестницу в ограниченное пространство, часто приходится жертвовать удобством подъема, например, делать уклон, превышающий оптимальные 45̊.

Стремянку или приставную лестницу можно использовать в небольших помещениях, но нужно найти место, куда ее можно поставить, когда она не нужна. Эти модели также не очень устойчивы, и подъем на них может быть опасен.

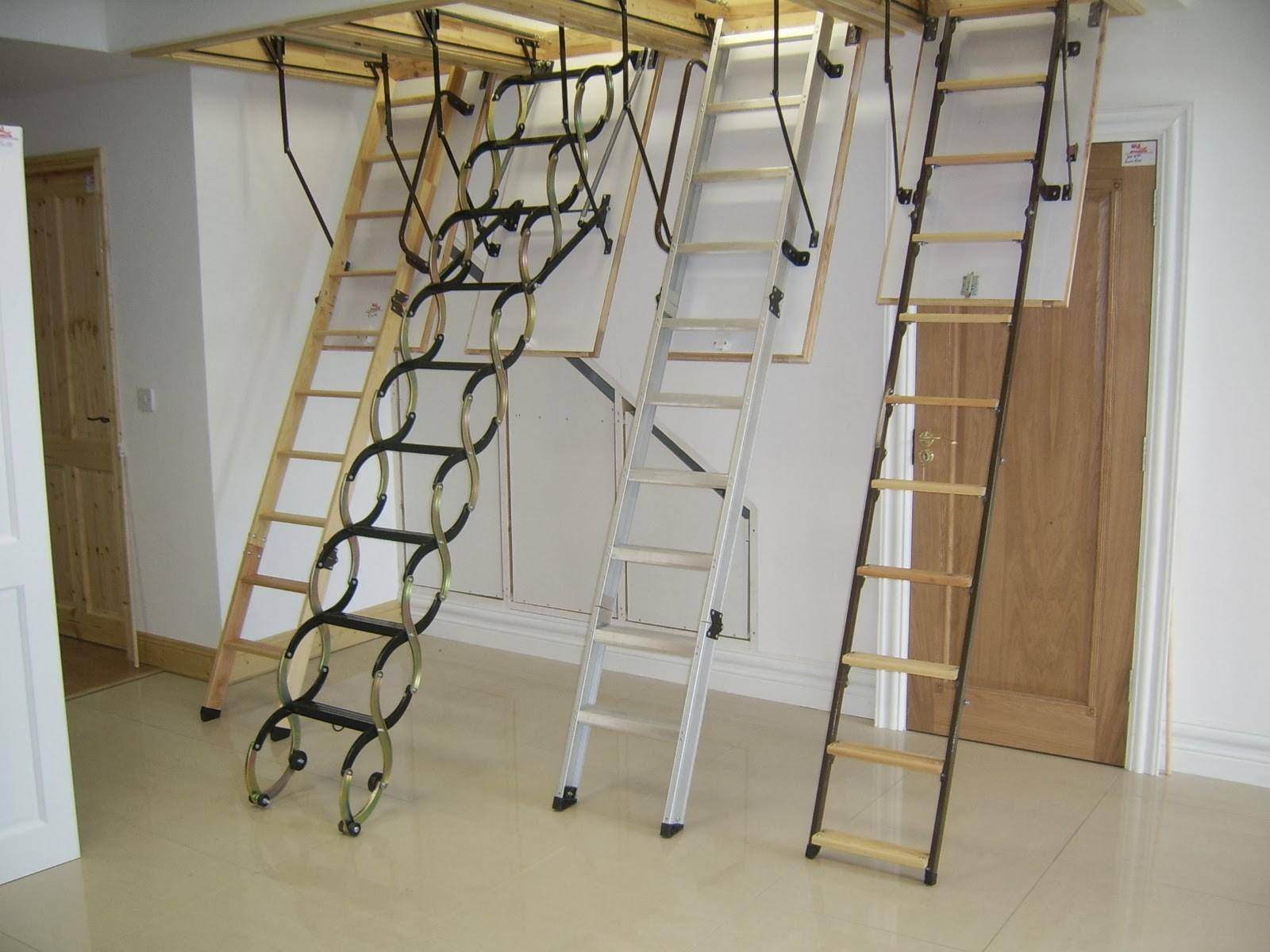

Хорошим вариантом является складная чердачная система, которую можно прикрепить к потолку и разложить, когда вам нужно подняться наверх. Он состоит из нескольких частей, сшитых вместе, с различными механизмами складывания:

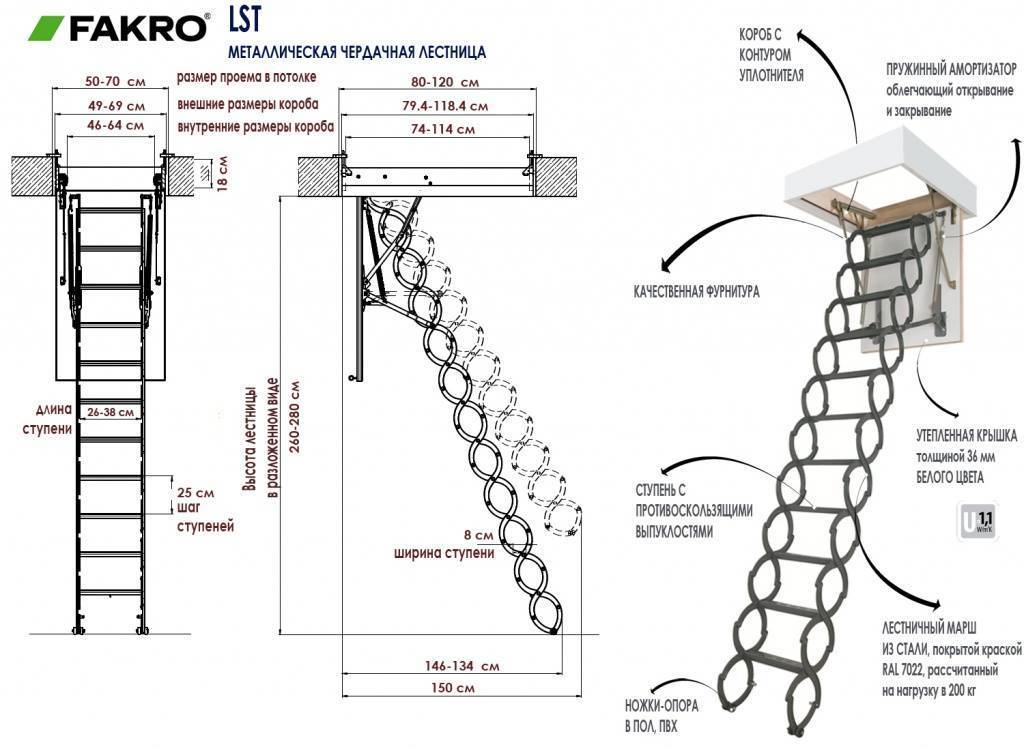

1. Ножницы. Изготовлены из коррозионностойкого металла. Они раскладываются вертикально в виде гармошки. Механизм между сегментами необходимо регулярно смазывать для предотвращения заедания.
2. Телескопический. Секции вложены друг в друга по телескопическому принципу (отсюда и название). Выступающие секции прочно фиксируются стопорным механизмом. Выдерживает до 10 000 циклов складывания/раскладывания. Материал — металл.
3. Складывание. Прикреплен к люку. Детали укладываются горизонтально одна на другую. Верхняя часть крепится к люку и имеет те же размеры, поэтому вся конструкция легко укладывается в ящик. В открытом состоянии она образует удобный скалодром.

Люк закрывается с помощью замка или пружинного механизма. Высоту можно регулировать (вставлять модули, отрезать ножки). Материал: дерево, металл.

Трансформеры оснащены поручнями, дополнительными ступенями, механизмом автоматического складывания, пультом управления. Стальные модели выдерживают до 200кг, а модели из сосны и ели — до 160кг.

Деревянные и металлические рамы покрыты краской, лаком, защищены защитными составами (от вредителей, огня, коррозии). Долговечность чердачной системы зависит от материала и качества соединительных элементов.

При установке чердачной системы важно учитывать:

1. Наличие свободного места. Стационарные конструкции занимают не менее 10 квадратных метров площади. Для складных и раздвижных не нужно искать место, они прячутся в потолке и раскладываются, когда вам нужно подняться на чердак.
2. Интенсивность использования. В чердачных помещениях (особенно если в семье есть дети и пожилые люди) лучше установить стационарные лестницы.

На складном подъемнике трудно переносить тяжелые грузы (подъем — только лицом к ступеням, руки держите на поручнях).

3. Простота использования. Существуют складные модели с электроприводом, которыми может управлять даже ребенок (одной кнопкой или пультом дистанционного управления). Механические системы оснащены шарнирами для обеспечения плавности хода.

Как утеплить люк на крышу: три основных способа

В доме с деревянными перекрытиями неутепленный люк в потолке на холодный чердак сделать очень просто: нужно вырезать проем и закрыть его дверцей. Такой вариант подходит, например, для дачных домиков с сезонным проживанием. На дачах чердачное перекрытие утепляется редко, поэтому никаких проблем с «холодным» люком не будет.

А вот утеплённый люк на чердак своими руками сделать намного сложнее.

Во-первых, теплое перекрытие — толстое перекрытие. Даже при утеплении экструдированным пенополистиролом толщина теплоизоляции обычно 10 см и более, а минеральную вату и вовсе укладывают слоем 30-40 см. Получается своеобразный колодец, в котором нужно как-то организовать открытие дверцы. При этом люк на холодный чердак не должен сминать утеплитель при открытии.

Во-вторых, утепленный люк тоже получается толстым. И довольно тяжелым из-за массивного короба-каркаса. А это дополнительная нагрузка на петли, да и пользоваться таким люком неудобно. Поэтому утепленный люк на чердак часто снабжают специальными подъемными механизмами, которые облегчают его открытие и, заодно, фиксируют в нужном положении.

В-третьих, между люком и проемом остаются зазоры — потенциальные мостики холода. Чтобы снизить теплопотери, их тоже нужно закрывать.

Круг проблем очертили, а теперь — о том, как утеплить люк на второй этаж, чтобы их решить. Всего есть три основных способа.

Вариант первый: люк-крышка

Простая и дешевая конструкция, которая подходит в случае, если выходить на чердак нужно 1-2 раза в год или реже. В этом случае дверцу, сделанную точно по размерам проема, с одной стороны красят так, чтобы она не сильно выделялась на фоне потолка, а с другой стороны утепляют. Причем желательно, чтобы и толщина слоя, и утеплитель были такими же, как и на чердачном перекрытии.

Чтобы утеплить люк минеральной ватой, по краям крышки нужно предварительно сделать небольшой каркас. Затем дно крышки теплого люка на чердак и ее торцы выстилают пароизоляционной пленкой, приклеивая ее с помощью двустороннего скотча или специальных лент. После укладывают внутрь получившейся конструкции минеральную вату.

Если само перекрытие утеплено открытым способом, то на этом все — теплый люк на чердак готов. Если оно закрыто гидроизоляцией, то и на люке ее нужно закрепить. Для этого гидроизоляционную мембрану просто приклеивают по контуру.

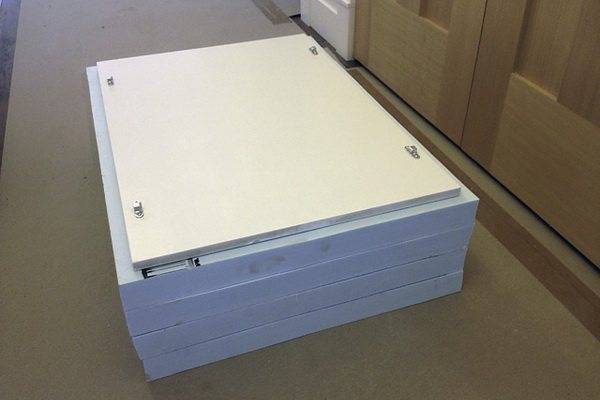

Намного проще сделать утепленный люк на чердак, если в качестве утеплителя выбран экструдированный пенополистирол или полиуретановые плиты. Плиты такого утеплителя просто приклеивают все на тот же скотч или клей сначала к крышке, а потом друг к другу. И все: не нужны ни паробарьер, ни гидроизоляция.

Люк-крышку просто вставляют в проем. Он должен заходить в него очень плотно и держаться в потолке без дополнительных креплений. В этом главная сложность этой конструкции — зазоры должны быть минимальными, поскольку обычно их не уплотняют.

Для удобства на люке-крышке делают одну или две ручки, поскольку без них его сложно извлечь и, тем более, установить на место. А для надежности на потолок ставят небольшие задвижки с двух противоположных сторон, которые при поворачивании дополнительно фиксируют люк на месте.

Вариант второй: откидывающийся утепленный люк

Самый распространенный тип утепленного чердачного люка, который представляет собой толстую плиту на петлях. Обычно такой люк открывается наружу. В этом случае со стороны помещения проем на чердак часто закрывают еще одним люком-дверцей, который обычно выполняет декоративную функцию. Утепленный люк на чердак может откидываться и внутрь помещения, но такая конструкция — неудачный выбор: тяжелая плита при открывании внутрь будет виснуть на петлях, которые, за редким исключением, на такую нагрузку не рассчитаны.
