Проектирование лестницы в доме – особенности процесса

Устройство лестницы в частном доме

Лестница, как и любая другая строительная конструкция, состоит из нескольких основных элементов, изготовленных по отдельности и затем соединенных между собой. В зависимости от вида лестницы в её конструкции могут отсутствовать те или иные элементы, но для создания лестницы своими руками необходимо иметь представление о каждом.

Ступени

Этот элемент состоит из двух частей – проступи и подступенка. Проступь представляет собой горизонтальную рабочую поверхность. Размер проступи выбирается, исходя из удобства размещения ноги на ней. Но на протяжении многих веков мастера определили, что наиболее удобный размер проступи около 30 см. Ширина лестницы в частном доме зависит от длины проступи и варьируется от 90 см до 150 см.

Подступенок представляет собой вертикальную часть ступени, а его высота должна быть в пределах 15 – 20 см

Иногда, чтобы получить красивый дизайн лестницы в частном доме, ступени делают без подступенка

Важно! Для классической винтовой лестницы ширина двух концов ступени разная. Так самая широкая 45 см, а ширина центральной части должна быть около 25 см

Опорные балки

Ступени лестницы крепятся к опорным балкам. Они бывают трех видов: косоур, тетива и столб. Первые два вида применяют для маршевых лестниц, а вот столб используется при обустройстве винтовой лестницы.

Косоур представляет собой деревянную балку толщиной 50 мм и более с треугольными вырезами для ступеней. Тетива – это также деревянная балка толщиной более 50 мм, но в отличие от косоура, вырезы делаются только под проступи с внутренней стороны балки. Столб для винтовой лестницы может быть из металла, дерева или камня, именно к нему будут крепиться ступени.

Перила

Этот элемент конструкции обеспечивает безопасное передвижение по лестнице и состоит из двух частей: поручня и балясин. Поручни устанавливаются сверху балясин или крепятся к стене. Балясины являются опорами перил и одновременно являются естественным ограждением всей лестницы. Поручни и балясины могут изготавливаться из различных материалов, начиная с дерева и заканчивая пластифицированным ПВХ. Все зависит от того, какой был выбран дизайн лестниц в частом доме.

Важно! Марш – это часть лестницы, состоящая из нескольких ступеней и перил. Маршами принято называть те части лестницы, которые разделены лестничными площадками

Устройство деревянной лестницы

Лестница из дерева для частного дома чаще всего состоит из одного или нескольких маршей (пролетов), которые располагаются между этажами или промежуточными площадками.

Устройство деревянной лестницы

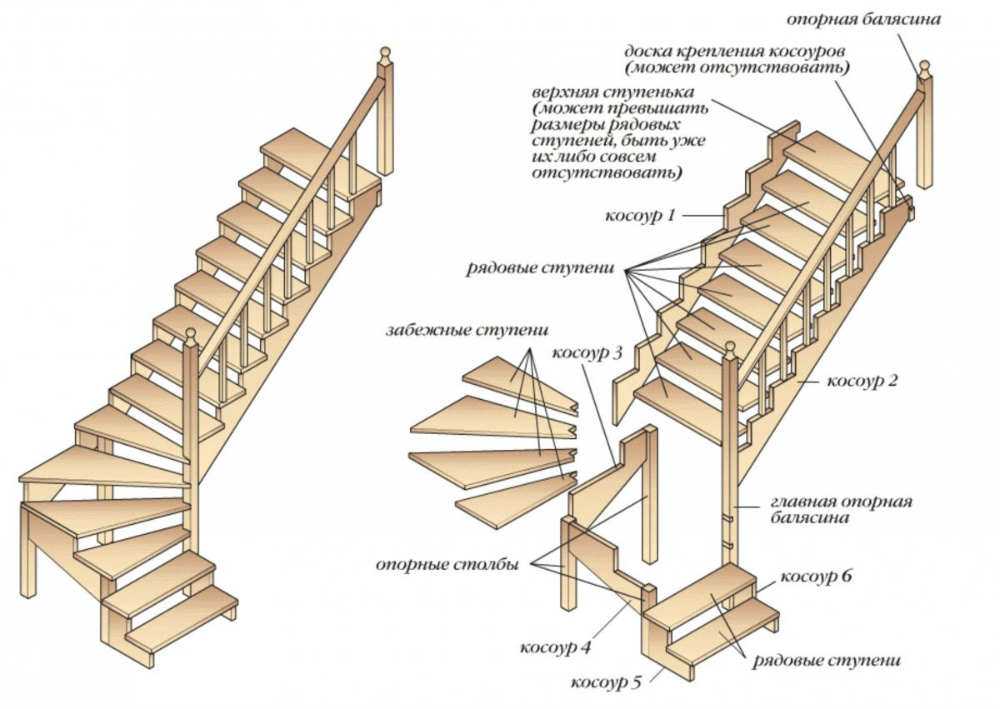

Конструкция лестничного марша представляет собой комбинацию из различных составляющих с разным функциональным назначением:

  • Косоур. Представляет собой несущую балку из древесины с выпиленной гребенкой. К ней фиксируются подступенки со ступенями, поэтому деталь должна быть прочной.
  • Тетива. В некоторых случаях становится альтернативой косоуру, выполняя несущие функции (особенно если одна сторона конструкции прилегает к стенке). Перед установкой тетиву нужно детально разметить, чтобы ступеньки располагались на горизонтальном уровне.

Параметры идеальной лестницы

Какие же лестницы считаются наиболее удобными для ходьбы? Высота подъема со ступени на ступень в идеале должна приближаться к 15 см. Максимум — 20 см. Ширина проступи — около 30 см, но желательно не уже 20 см. При этом, чем выше подъем со ступени на ступень, тем меньше ширина проступи.

Лестница с высотой подъема на 20 см и шириной проступи в 20 см образует угол подъема в 45 градусов — это не очень удобно и небезопасно для пользования, особенно при движении сверху вниз. Поэтому нужно стремиться уменьшить высоту подъема на ступень, а ширину проступи сделать пошире, удобной для постановки ноги.

Подбирая материал для лестницы, нужно помнить, что мягкая древесина — например, ель — может применяться только для косоуров. В основном, лестницы делают из дуба, бука, лиственницы или сосны. Сосна — наиболее распространенный и доступный для дачного строительства материал. Именно на ней остановились и мы.

Поворотная площадка

Немаловажную роль при проектировании лестниц в частном доме играет расчет габаритов поворотной площадки. Площадка может быть прямая, с разворотами на 90, 180 и 360 градусов в зависимости от формы лестницы. Поворотная площадка может проектироваться при необходимости, при этом лестничный пролет между площадками должен иметь не более 15 ступеней. Ширина площадки должна быть по размерам одинаковой с шириной лестничного марша. Длину рассчитывают исходя из свободной площади.

[ot-gallery url=”//lestnitsygid.ru/gallery/varianty-povorotnyx-ploshhadok”]

Немаловажно сделать длину, соразмерную с величиной шага человека, чтобы обеспечить удобное передвижение по площадке. Минимальная длина должна совпадать с размером шага лестницы и быть не менее 1 метра

При расчете площадки к длине шага человека добавляют ширину проступи, по формуле:

M пл =M + a, или же

M пл = 2 (b+a)

где: M пл – длина площадки, M – размер шага лестницы, а – высота ступени, b – глубина проступи.

Какие виды лестниц можно рассчитать

Лестничные полотна бывают следующих видов:

  • Маршевые (используются для небольших пространств, бывают прямыми и поворотными),
  • Консольные (устанавливаются вдоль несущей стены, крепятся на стене),
  • Лестницы на больцах (сложная конструкция для исполнения дизайнерского замысла, используется внутреннее крепление к несущей стене, к профильной трубе или потолку для того, чтобы конструкция была прочной и надежной),
  • Хребтовые (нестандартная лестница для создания сложной геометрии в помещении за счет пролетов лестницы, представляющая из себя косоур, по центру которого крепятся отдельные элементы, ступени),
  • Поворотные (в небольших помещениях используются эти компактные варианты с углом поворота 90-180 градусов),
  • Винтовые (также сокращают используемую под лестницу площадь, с углом поворота 180-360 градусов).

Типы лестничных конструкций

Как выполняют расчет параметров ступени

При расчете лестничной конструкции на второй этаж важны два значений: высота проступенка и глубина проступи (горизонтальной площадки ступеньки). Эти параметры определяют степень удобства и безопасности при движении (подъеме/ спуске) по лестнице

Их важно определить правильно, так как эти значения задействованы в расчете конструкции

По ступеням подниматься удобно, когда нет необходимости увеличивать или уменьшать искусственно длину шага. Средняя длина шага при движении по горизонтальной плоскости равна 63-64 см, а при подъеме — и 31,5-32 см.

Размер шага среднестатистического человека.

Исходя из этих данных, высота подступенка чаще всего находится в интервале от 12 до 20 см (оптимальный размер14-17 см). Оптимальная глубина проступи определена от 25 до 30 см. Максимально допустимая при строительстве лестниц глубина ступени – 32 см.

Часто, чтобы сэкономить площадь при установке лестничных конструкций, используют модели с нависанием одной ступеньки над другой. Такой тип ступеней придает лестнице более легкий и красивый вид.

Для экономии места также устанавливаются лестницы со ступенями «гусиный шаг», однако данный вариант не самый удобный, так как у таких лестниц большой угол наклона.

Расчет размеров ступеней лестничного марша

Рассмотрим вариант расчета основных параметров на простом примере. Оптимальные соотношениями высоты и глубины ступени, которыми оперируют при проектировании лестниц (см): 19/27, 18/28, 17/29 и 16/30. Идеальный вариант — 17/29 см.

Используем именно это соотношение для расчета таких важных параметров конструкции, как угол наклона, длина марша, общее количество ступеней.

Количество ступеней рассчитать просто: высоту этажа (например, 270 см) нужно разделить на высоту ступени (17 см): 270/17= 15,9. Отбрасываем дробную часть, получаем количество ступеней на лестничном марше (15 штук). Если число дробное, что можно первую или последнюю ступень сделать чуть выше или чуть ниже, чем остальные.

Чтобы устранить разницу также можно установить специальный подиум под лестницей.

Уточняем высоту ступеней. Для этого высоту помещения делим на количество ступеней: 270/15=18 см. Таким образом, высота каждой ступени составляет 18 см.

Глубина вычисляется c учетом ширины шага по горизонтали. Выбираем для расчета шаг, равный 63 см. От этой величины отнимаем удвоенную высоту проступенка: 63-2х18=27 см.

Особенности работы в Staircon

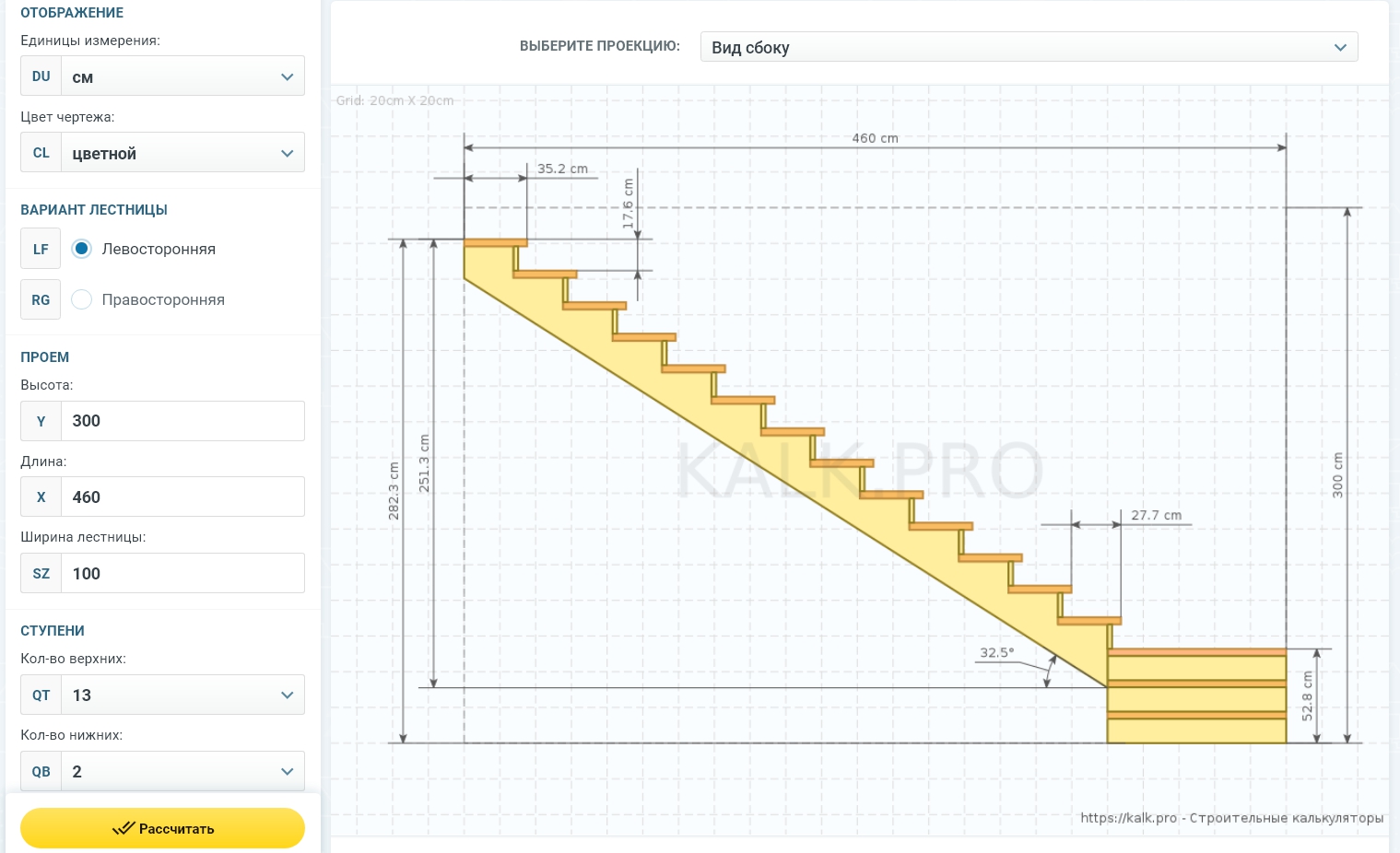

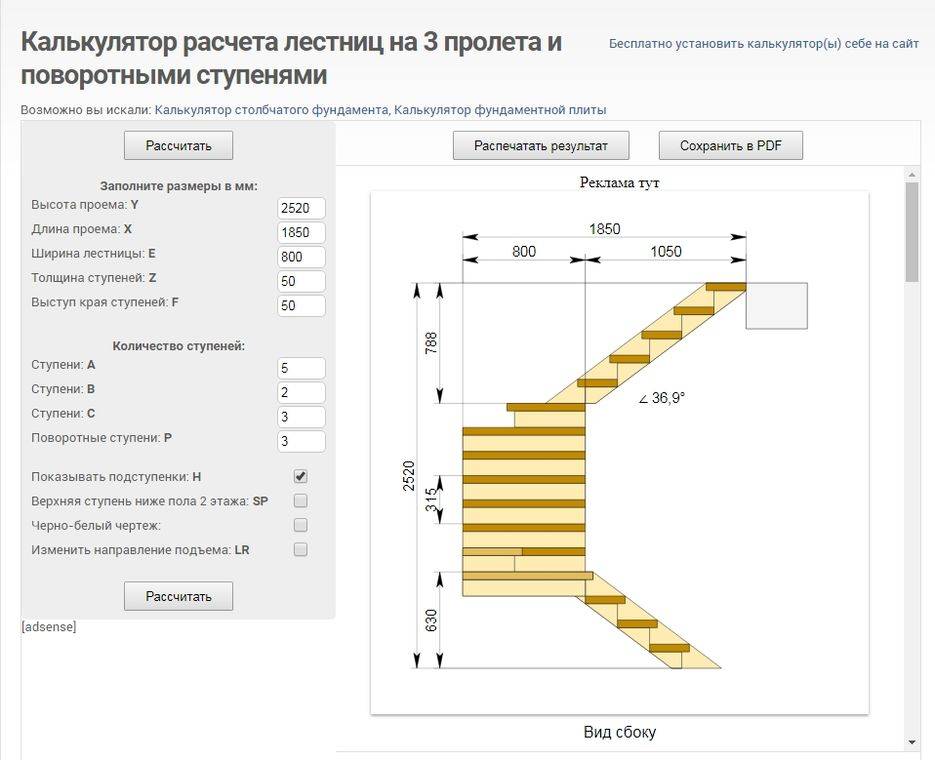

Средства для онлайн-проектирования сильно ограничивают свободу действий при разработке лестниц с уникальным дизайном

Если вам нужен более индивидуальный подход, придётся пользоваться либо программами САПР (Autodesk, SketchUp), либо обратить внимание на специализированный софт.. Программа Staircon — очень и очень неплохой вариант даже для разового применения

Несмотря на обилие функций, этот продукт достаточно просто освоить, даже при использовании нерусифицированной версии. Практически каждое из окон настройки имеет небольшое превью, где наглядно отображается характер вносимых изменений, плюс все настраиваемые параметры сразу же применяются и к главной сцене. Вся работа ведётся путём параметризации либо лестницы в целом, либо отдельных площадок и пролётов, либо и вовсе каждой ступени по отдельности.

Программа Staircon — очень и очень неплохой вариант даже для разового применения. Несмотря на обилие функций, этот продукт достаточно просто освоить, даже при использовании нерусифицированной версии. Практически каждое из окон настройки имеет небольшое превью, где наглядно отображается характер вносимых изменений, плюс все настраиваемые параметры сразу же применяются и к главной сцене. Вся работа ведётся путём параметризации либо лестницы в целом, либо отдельных площадок и пролётов, либо и вовсе каждой ступени по отдельности.

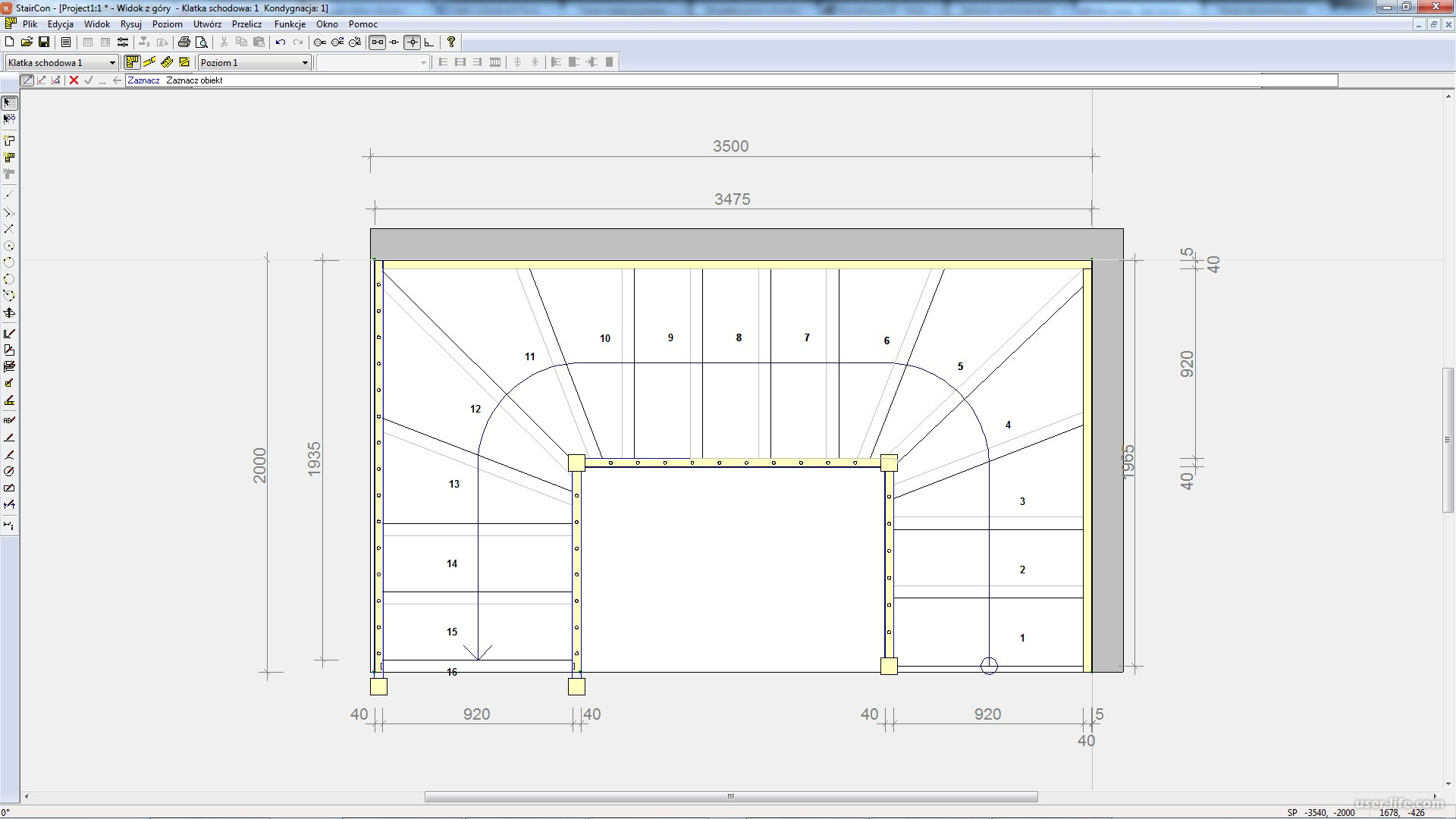

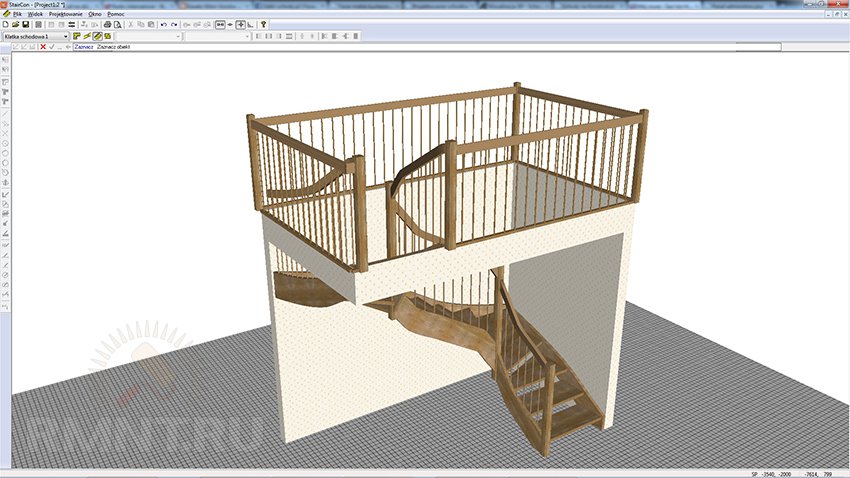

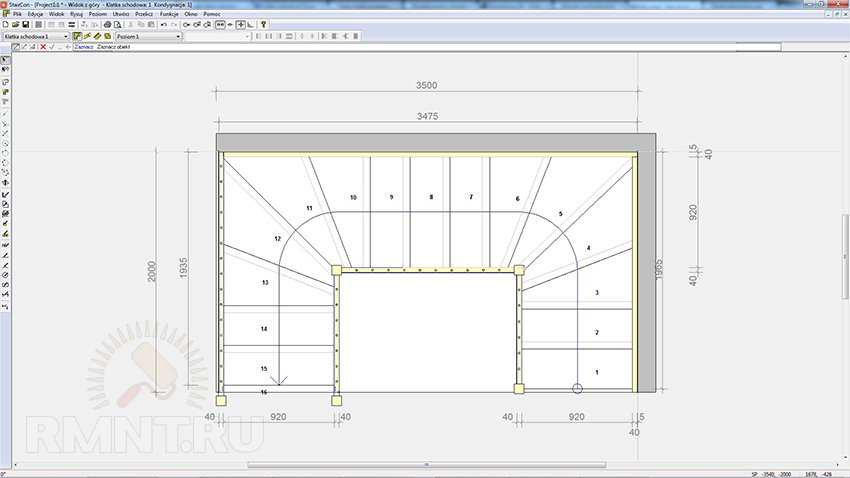

В программе есть три основных вида: общий план, эскиз и трёхмерная модель. Переходя последовательно от одного к другому, пользователь настраивает сначала параметры лестничного кармана, затем общую конфигурацию лестницы, для чего есть несколько десятков встроенных шаблонов. И, наконец, работа завершается проработкой мелких деталей, таких как ограждения или поручни, и выбором материалов (включая металл и стекло).

В итоге пользователь получает конструкторскую документацию, список деталей и материалов, либо рендер визуальной сцены с вполне приемлемым качеством.

Особенности продукта

В базе утилиты есть все действующие строительные нормы, что позволяет избежать каких-то критичных недочетов во время проектирования. Также стоит отметить, что здесь есть возможность печати чертежей в масштабе 1 к 1. Для профессиональных проектов это крайне необходимый момент.

Программа имеет сравнительно простой и понятный (для архитекторов и строителей) русскоязычный интерфейс, так что с освоением никаких проблем быть не должно. К тому же здесь есть толковый мастер-помощник, который покажет все возможности софта и подскажет в трудных ситуациях. Пользователи очень тепло отзываются об этом продукте и каких-то критичных недочетов не отмечают.

Оптимальные размеры

В некоторых случаях использование лестничного пролёта на второй этаж способно принести лишь неудобства. Это происходит из-за несоответствия конструкции оптимальным размерам.Чтобы этого не допустить, следует руководствоваться определёнными правилами. Согласно СНиП 2.08.01-89, оптимальное расстояние от пола до потолка составляет 2700 мм (2,7 м), поэтому последующие рекомендации приведены исходя из этих данных.

Проектирование лестницы на второй этаж №1

Проектирования лестницы на второй этаж №2

При проектировании лестничного пролёта, следует помнить, что:

  • ширина несущих балок (косоур или тетив) должна быть не менее 4 см, высота – от 30 см;
  • лестницу на больцах следует крепить только к прочной стене (кирпичной, бетонной и. д.);
  • расстояние от ступеней до потолка на протяжении всего марша – 200 см;
  • оптимальный наклон лестничного пролёта – 30-40°;
  • ограждения следует делать высотой не менее 90 см;
  • высота ступенек должна быть от 15 до 20см;
  • длина проступи (горизонтальной части ступени) – 30 см;
  • комфортная ширина лестничного марша – от 90 до 110 см;
  • на скользкой поверхности следует установить противоскользящие накладки.

Как ни странно, самый сложный этап в строительстве данного изделия – это проектирование. Именно на стадии проектировния определяется форма лестничного марша, частота ступеней, тип крепления, используемый материал и т. д.

Из-за разнообразия стилей, форм, материалов и вариантов крепления, единой инструкции не существует. К примеру, чтобы , вам потребуются совсем не такие расчеты, как для .Тем не менее есть общие советы, которые отлично помогут на этапе проектирования:

  • чертёж должен отображать всю конструкцию как минимум в трёх проекциях;
  • для облегчения проектирования можно воспользоваться специальным софтом (например, онлайн-калькулятором или программой AutoCad);
  • длина лестницы = высота + длина проекции на пол.

Лестница, прежде всего, должна быть надёжной и удобной в использовании. В погоне за идеальным дизайном можно забыть про эти простые правила. Поэтому идеальный вариант – сочетание в проекте надёжности, долговечности и приятного внешнего вида.

Напоследок, подборка красивых лестниц для дома

Разработка проекта лестницы на второй этаж – это довольно длительный и ответственный процесс. Существуют особые нормы СНиП, которые устанавливают ограничения касательно конфигурации и размеров отдельных элементов конструкции

Для того чтобы подъем на второй этаж был комфортным и безопасным, важно соблюдать эти нормы и ориентироваться на них при выборе подходящей модели лестницы

Проектирование металлической винтовой лестницы

Устройство лестничного марша и проем

Проект дома с лестницей включает такие пункты:

Выбор места для установки конструкции.

Металл очень хорошо проводит тепло. Из-за этого не рекомендуется монтировать лестницы на улице и в котельной, где летом – жарко, зимой – слишком холодно;

  • Расчет проема для лестницы;
  • Разработка чертежей с выбранным типом конструкции, с указанием глубины и высоты шага, ширины ступенек;
  • Подготовка материала. Плоскость ступенек предпочтительнее сделать деревянной, что позволит разгрузить конструкцию, а по ступенькам приятнее будет ходить. Самый выгодный вариант – использование стального листа толщиной 4 мм, из него изготовить все детали.
  • Указать необходимые инструменты для монтажа конструкции. Для этого необходимы: болгарка, сварочный аппарат, дрель и перфоратор, дюбеля и анкера, гаечные ключи, рулетка и уровень.

Расчет спиральной лестницы

Проект лестницы для дома включает выбор и расчет размеров основных параметров:

Н — высота лестницы от пола до толщины перекрытия второго этажа; Н1 — высота витка лестницы или расстояние, на которое человек поднимается на одну спираль. Эта величина должна быть минимум 2 метра. При меньших значениях при подъеме человек будет ударяться головой о верхние ступеньки лестницы; h — высота шага, его оптимальное значение в пределах 120 до 220 мм; h1 — глубина ступеньки. Широкая ее часть должна быть от 250 мм до 400 мм, узкая -минимум 100 мм; R — наружный радиус лестницы; R1 — величина радиуса подъема. Эта линия находится от края на 1/3 от размера основного радиуса

При расчетах эта величина является наиболее важной. В этом месте ширина ступенек должна быть наиболее удобной; r — внутренней радиус опоры; w — угол подъема лестницы

Схема по расчету лестницы

Инструкция по расчету размеров параметров:

  • Зная высоту лестницы, ширину ее марша и угол подъема, рассчитывается длина конструкции, число ступенек и глубина проступи;
  • Число ступенек определяется делением высоты изделия на высоту одной ступеньки;
  • Длина конструкции по линии основного подъема рассчитывается по формуле: L= 2π х R1, здесь R1=2/3R;
  • Полученная величина делится на число ступенек, для определения их глубины.

Размеры «Каскад»

Размеры проема

Оформление проема

Важную роль при проектировании конструкции, играет правильно выбранный размер проема для лестницы. Через него производится вход на верхний этаж дома.

Существует несколько нюансов, которые следует учитывать при проектировании конструкции: ее диаметр и размеры проема в перекрытиях между этажами. При передвижении вниз или вверх, человек свободно должен проходить по лестнице, и не задевать потолочные балки.

При этом:

  • Оптимальный диаметр проема, который необходим для устройства  лестницы, составляет от 1,2 м до 2 м;
  • Следует учитывать, что двигаясь человек должен опираться на перила. Чтобы избежать получения травм, необходимо определенную часть ограждения вывести за пределы проема и заканчивать его на верхнем ярусе, что требует дополнительного пространства;

Проектирование винтовых лестниц – это достаточно сложный конструкторский проект, требующий определенных знаний при разработке чертежей и монтаже конструкции на месте. Чтобы обеспечить безопасность при эксплуатации винтовой лестницы, стоит все работы поручить специалистам.

О безопасности лестниц

Лестницу должен проектировать специалист

Следует уделить особое внимание ее безопасности и не пренебрегать следующими правилами:

  • начиная с высоты 1 м лестничные марши, площадки и галереи должны иметь ограждение высотой не менее 90 см;
  • просветы между элементами ограждения не должны быть более 10 см по ширине или диаметру;
  • перила должны иметь форму, удобную для обхвата рукой;
  • все ступени должны быть одинаковой высоты;
  • ступени не должны скользить;
  • на верхней площадке к лестнице надо обеспечить свободный проход от всех помещений.

Классическая, четко выверенная винтовая лестница

Плавный поворот по всей длине — и красиво, и удобно

Чем проще форма и чем меньше у лестницы поворотов, тем она удобнее

Изящно и удобно, но лучше, когда перила расположены справа

Классическая прямая лестница с удобным поручнем вдоль стены

Материалы лестниц

Несущие конструкции лестниц делают из дерева, металла, стекла и бетона. В качестве отделочных материалов используют керамику, камень и мозаику. При отделке ступеней учитывают, что они должны противостоять истиранию. Если ступени облицованы скользким материалом, наносят шероховатые полосы на плоскости проступей или стелют ковровое покрытие. Ограждение и облицовку лестниц согласуют с дизайном интерьера. Наиболее популярны деревянные лестницы: они подходят для интерьеров любого стиля, а сталь и стекло — атрибуты современной обстановки.

Деревянные лестницы особенно востребованы в частных домах, отличаются разнообразием, прочны, экологичны и красивы. Для конструкции используют массив дерева или клееную древесину

Деревянные лестницы традиционно украшают резными балясинами и перилами, а также деревянными скульптурами. Конструкцию из любого материала делают эффектной кованые перила и ограждения, а также стеклянные элементы. Для дизайна лестницы важна входная площадка с несколькими начальными ступенями. Она может быть овальной, с необычно оформленными перилами.

Стеклянные лестницы делают из триплекса (нескольких слоев закаленного, стекла), для не сущей конструкции используют металл. Лестницы из стекла могут иметь сложную пространственную конфигурацию и эффектны. Ограждения делают из триплекса, стали, латуни

Металлические лестницы делают из металлических профилей, труб, арматурной стали и стальных листов. Они позволяют придать конструкции любую конфигурацию.

Бетонная лестница может быть сборной или монолитной. Бетон позволяет создавать представительные лестницы сложных, пластичных, изогнутых форм. Поверхность лестницы облицовывают камнем, мозаикой, керамикой. Ограждения делают из камня, кованого металла, стали, реже — из дерева

Освещение лестниц

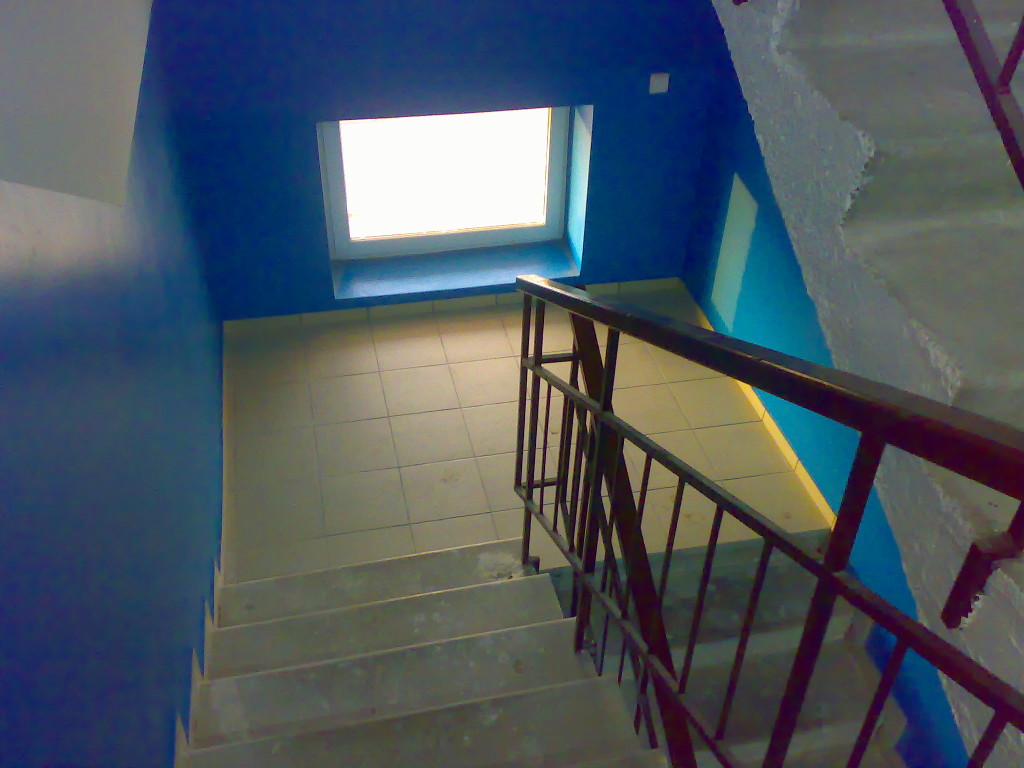

Если лестница темная или освещена неправильно, пользоваться ею опасно. Чем сложнее форма конструкции и чем она длиннее, тем внимательнее надо отнестись к освещению лестничных маршей и подходов к ним.

Светлая отделка лестницы — залог безопасности

Если лестница расположена возле наружной стены, необходимы окна. А используя мансардные окна, естественный свет можно обеспечить и для конструкции, расположенной в глубине дома.

В затененном помещении самым светлым местом должна быть лестница

Желательно добиваться естественного света на лестнице

Искусственный свет прежде всего должен хорошо освещать ступени. Их ночная подсветка и удобна, и эффектна. Светлая отделка окружающих лестницу стен также сделает пространство светлее и комфортнее.

Подсветка ступеней — одно из практичных решений проблемы безопасности

Инженерный софт для расчета лестниц

При малоэтажном строительстве домов не обойтись без качественной программы проектирования лестниц на русском языке. Хорошие варианты есть, но многие из них не русифицированы, и неудобны в использовании. В зависимости от технической сложности проекта для расчетов применяется профессиональный инженерный софт и простые утилиты.

Кроме моделирования общей конструкции программы позволяют подобрать необходимый для строительства материал, учесть его количество, рассчитать затраты на проведение работ и подготовить техническую документацию. Поскольку к каждой лестнице необходим индивидуальный подход, общестроительные программы идеально подходят для проектирования любых типов конструкций.

В программе есть три основных вида: общий план, эскиз и трёхмерная модель. Переходя последовательно от одного к другому, пользователь настраивает сначала параметры лестничного кармана, затем общую конфигурацию лестницы, для чего есть несколько десятков встроенных шаблонов. И, наконец, работа завершается проработкой мелких деталей, таких как ограждения или поручни, и выбором материалов (включая металл и стекло).

Как бы воображение не строило внешний вид лестницы, рассчитать её конструкцию согласно требуемому виду и нагрузке — задача совершенно иного класса сложности. В этом деле хорошо помогают всевозможные калькуляторы и программы для проектирования лестниц, о них мы сегодня и расскажем.

Следует условиться, что целью проектирования лестницы может ставиться либо только общее представление о конструкции и основные параметры, либо комплексная визуализация со всеми завитушками и резьбой, формой точения и подробностями скрепления всех элементов в одно красивое цельное изделие. В последнем случае вы должны иметь практический опыт работы с лестницами, иначе проект может оказаться не реализуемым в принципе.

Различные виды дизайна лестниц: фотогалерея

Разработка плана здания

План первого этажа дома с устройством лестницы в холле

Лестница – это составляющая часть любого сооружения, высота которого более одного этажа. Поэтому прежде всего необходимо составить план лестницы на чертеже первого этажа, и определить ее отметку на втором этаже. Это даст возможность выбрать тип конструкции, ее габариты.

План – это горизонтальная проекция среза этажа на плоскости. На нем указываются:

  • Габаритные размеры здания;
  • Расположение всех комнат этажа с указанием их внутренних размеров;
  • Размещение лестничного марша;
  • Места установки окон и дверей, размеры проемов для них;
  • Толщина несущих стен, перегородок и колонн.

При составлении плана всего здания необходимо соблюдать определенные правила:

  • Внизу плана располагается главный фасад;
  • При размещении на одном листе планов нескольких этажей, их следует вычерчивать сверху вниз или слева направо, по возрастанию номеров этажей;
  • На плане указываются тонкими линиями направление открывания дверей;
  • Лестничный марш дополняется стрелкой, которая указывает его уклон снизу-вверх: внизу марша всегда начало стрелки.

Терминология

Перед тем, как сделать чертеж лестницы, стоит познакомиться с названием разных моделей и составляющих элементов конструкций.

Тип лестницыОсобенности

Маршевая

Изображение лестниц на чертежах имеет вид прямых линий.

Винтовая

Внешний вид этой лестницы — круг, в центре которого расположена опорная стойка.

Спиральная

Чертеж спиральной лестницы отличается от винтовой. В этом случае ее габариты описываются окружностью, внутренняя опора которой расположена не в геометрическом центре конструкции, а на некотором удалении от него.

Лестница на второй этаж с поворотами

Чертеж лестницы с поворотом отличается наличием двух маршевых участков, между которыми расположены забежные ступеньки или промежуточные площадки.

Модульная

Такие лестницы сборные — чертеж включает несколько одинаковых конструктивных элементов.

Больцевая

Несущим каркасом конструкции служат стальные элементы, которые связывают ступеньки между собой — больцы.

Пожарная

Чертежи готовых лестниц пожарных отличаются от обычных маршевых конструкций, размерами и углами наклона. Они могут быть вертикальными, как на фото.

Помимо назначения и внешнего вида, лестницы различаются материалами для их изготовления. Это могут быть:

  • Железобетон;
  • Металл;
  • Дерево;
  • Стекло;
  • Натуральный или искусственный камень (подробней читайте тут);
  • Керамика;
  • Некоторые виды пластика.

Элементы конструкций

Перед тем, как изобразить лестницу на чертеже, необходимо правильно выбрать ее составляющие элементы.

К ним относятся:

  • Лестничный марш — это прямой участок конструкции;
  • Проступь, представляет собой горизонтальную поверхность ступеньки;
  • Подступенок – вертикальная часть конструкции, которая подпирает проступь;
  • Косоур — опорный элемент, сверху которого размещаются ступеньки. Обычно их в конструкции два, но некоторые изделия имеют один элемент;
  • Тетивы. Это балки, в которые ступеньки врезаются, а не опираются на них;
  • Промежуточная площадка — горизонтальный участок, расположенный между двумя маршами;
  • Ступеньки забежные — это альтернативные элементы площадки между маршами, имеющими трапециевидную форму;
  • Просвет — расстояние от ступеньки до элементов, расположенных над головой;
  • Средняя линия. Это виртуальная линия, вдоль которой один человек поднимается или спускается. Для винтовой модели средняя линия несколько смещается к более широкому торцу ступеньки.

Обозначение конструкций на чертежах

При разработке проекта дома с лестницей, конструкция марша условно обозначается, как на рисунке. При этом кружочком отмечается низ изделия, а стрелкой – верх.

Обозначение на чертежах лестниц

Помимо формы, на чертеже условно изображается и материал изготовления.

Например:

  • Дерево в поперечном разрезе штрихуется круговыми и радиальными линиями, которые имитируют годовые кольца древесины и радиальные трещины на ней. В продольном разрезе рисуются продольные линии, имитирующие текстуру. Если в линию разреза материал лестницы не попадает, он не штрихуется;
  • Железобетонные лестницы на чертежах изображаются в сечении кружочками неправильной формы между диагональной штриховкой;
  • Металлические конструктивные детали в разрезах штрихуются диагональными линиями под углом 45°. Если лестницы и их чертежи имеют очень мелкий масштаб, а толщина элемента менее 2 мм, они имеют сплошную заливку.

Поворотная площадка

Немаловажную роль при проектировании лестниц в частном доме играет расчет габаритов поворотной площадки. Площадка может быть прямая, с разворотами на 90, 180 и 360 градусов в зависимости от формы лестницы. Поворотная площадка может проектироваться при необходимости, при этом лестничный пролет между площадками должен иметь не более 15 ступеней. Ширина площадки должна быть по размерам одинаковой с шириной лестничного марша. Длину рассчитывают исходя из свободной площади.

Немаловажно сделать длину, соразмерную с величиной шага человека, чтобы обеспечить удобное передвижение по площадке. Минимальная длина должна совпадать с размером шага лестницы и быть не менее 1 метра

При расчете площадки к длине шага человека добавляют ширину проступи, по формуле:

M пл =M + a, или же

где: M пл – длина площадки, M – размер шага лестницы, а – высота ступени, b – глубина проступи.

Согласно установленным нормам, минимальная длина площадки должна быть не менее 1 метра, в домах повышенного комфорта – не менее 1,25 метра.

Одной из главных составляющих любой лестницы являются ступени. Исходя из места расположения конструкции и функций, которые на нее возложены, ступени могут иметь свой вид и форму. Для проектирования лестничных конструкций разработаны общепринятые размеры ступеней.

Место расположения лестничного маршаМаксимальная высота, ммМинимальная ширина, мм
Наружные входные лестницы190260
Лестницы внутри помещений200230
Лестницы на чердаках и в подвалах210210

Высота подступенка при строительстве лестниц составляет от 12 до 20 см, рекомендуемая от 14 до 17 см. Ступени можно изготовить либо врезными, либо седельными. Врезные ступени монтируются в косоуры, седельные монтируются на них сверху.
