Каким образом на ППУ-трубу наносится утепляющий слой
Выпускают такие изделия многие отечественные заводы. Предизолированные трубы поставляют на российский рынок также, конечно же, и зарубежные компании.
Если судить по отзывам, то отечественная продукция этого типа по качеству на сегодняшний день при меньшей стоимости практически ничем не уступает импортной. К примеру, просто отличные отзывы от потребителей заслужили такие изделия, выпущенные «Новосибирским заводом предизолированных труб», «Орловским трубоизоляционным (Северск) и пр.
В любом случае при изготовлении таких изделий специалисты в обязательном порядке, помимо всего прочего, следят и за тем, чтобы сцепление между пенополиуретаном и стальной трубой было максимально прочным. Чтобы утеплитель не скользил по стали и держался как можно надежнее, перед его нанесением основу тщательно зачищают до образования шероховатой поверхности с одновременным удалением ржавчины.
При вспенивании самого пенополиуретана должен в точности поддерживаться заданный тепловой режим. Улучшить сцепление между внутренней оболочкой с пенным наполнителем можно также путем обработки последней разрядом.
Чтобы еще не застывший изолятор не вытекал наружу, с торца трубы крепят специальную металлическую заглушку. После затвердевания материала этот элемент с трубы предизолированной ППУ снимают. В продажу такие изделия поступают с ничем не закрытым торцом пенополиуретанового слоя.
Технические характеристики трубы ППУ
| № п/п | Показатель | Значение/размерность |
|---|---|---|
| 1 | Плотность | 40-60 кг/м.кв. |
| 2 | Прочность (допустимая нагрузка) | 200 кг/м.куб. |
| 3 | Коэффициент теплопроводности | 0,025-0,032 Вт/м*К |
| 4 | Гигроскопичность (водопоглощение) | 0,1-0,2 кг/м.кв. за сутки |
| 5 | Прочность на изгиб | 1,5 кг/см.кв |
| 6 | Рабочее давление, максимальное | 1,6 МПа |
| 7 | Рабочая температура носителя, максимальная | 130 °С |
| 8 | Пиковая температура носителя, максимальная | 150 °С |
| 9 | Утечка тепла, максимальная | 4 % |
Материал подготовлен для сайта www.moydomik.net
Эксплуатационные характеристики трубы ППУ
| № п/п | Показатель | Значение/размерность |
|---|---|---|
| 1 | Минимальная глубина укладки при бесканальном способе прокладки | 500-700 мм |
| 2 | Максимальная глубина укладки | 3 000 мм |
| 3 | Сокращение времени монтажа теплосетей при использовании труб ППУ в сравнении с традиционными трубами | в 3 раза |
| 4 | Снижение расходов на обслуживание теплосетей с трубами ППУ | в 9 раз |
| 5 | Снижение расходов на ремонт теплосетей с трубами ППУ | в 3 раза |
| 6 | Расчетный срок эксплуатации | 30 лет |
Трубы ППУ представляют интерес для жилищно-коммунальных хозяйств, промышленных и нефтеперерабатывающих предприятий, в частном хозяйстве они вряд ли пригодятся.
Стоимость труб ППУ
Для желающих купить или получить представление о стоимости труб ППУ и фасонных элементов, приведем ориентировочные цены
Прайс-лист на трубы ППУ СЗТГК (Северо-Западная Трубная Гидроизоляционная Компания)
Изучая продукцию разных производителей, не сложно заметить, что на интернет-страничке каждого из них, присутствует прайс-лист на трубы ППУ. Однако, следует понимать, что это цена не окончательная, т.к. она является производной от многих факторов и постоянно пересматривается. В случае же со значительными объемами закупок цена является предметом торга.
ППУ изоляция для труб — плюсы и минусы
Высокие эксплуатационные свойства труб в ППУ изоляции обусловлены технологией производства, включающей следующие этапы:
- Выпускается наружная полиэтиленовая оболочка методом экструзии. Для этого из специальной пресс-формы выдавливается полиэтилен, который застывает до твердого состояния.
- В наружную ПНД оболочку на распорки вставляется стальная труба и помещаются медные кабели.
- В пространство между стенками стальной и пластиковой наружной трубы подается расплавленный пенополиуретан, который после застывания образует готовое изделие.
Преимущества ППУ теплоизоляции
Изоляция из пенополиуретана на трубах и их использование имеет следующие преимущества перед другими технологиями:
- В быту широко используется в качестве утеплителя поролон из пенополиуретана, вспененный материал его твердый аналог, относится к классу пенопластов — материалов, имеющих в своей структуре воздушные ячейки.
- Качественное заводское изготовление продукции позволяет опускать трубопроводы непосредственно в грунт, под воду без дополнительных приспособлений.
- Среди аналогов — поливинилхлоридных, фенол-формальдегидных, карбамидно-формальдегидных и полистирольных пенопластов полиуретановый имеет наименьшую теплопроводность (0,02 Вт./м.*К.) — почти в два раза меньшую, чем у пенопласта.
- При монтаже трубопровода с готовой теплоизоляцией существенно возрастает скорость работ, предприятия изготавливают готовые фасонные изделия в теплоизоляции (тройники, отводы, переходы, ответвления) для упрощения монтажа.

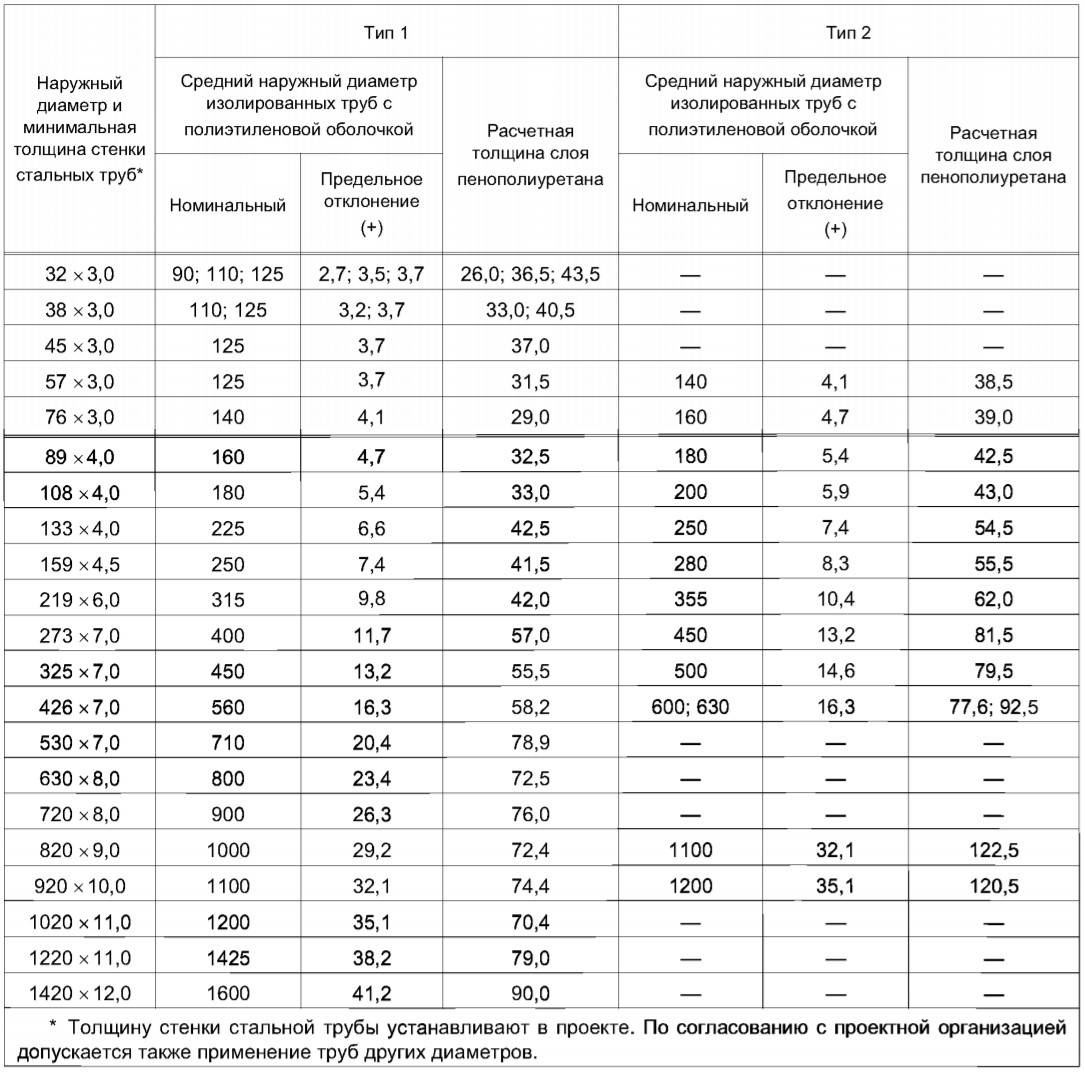

Рис.4 Стальные трубы с изоляцией ППУ в полиэтиленовой оболочке — размеры
- Теплоизолирующий слой, нанесенный в заводских условиях, является герметичным и качественно выполненным, одним из его важных дополнительных свойств является обеспечение надежной защиты от коррозии.
- Наличие встроенных индикаторных проводников из меди позволяет обнаруживать участки теплоизоляции с высокой влажностью — это упрощает ремонтно-восстановительные работы в случае повреждения линии.
- Трубопроводы ППУ рассчитаны на длительную эксплуатацию без технического обслуживания в течение минимального срока в 30 лет. Для его увеличения оцинкованную оболочку часто покрывают специальными защитными составами (лаками, красками, полимерами), которые в процессе эксплуатации выполняет антикоррозионные функции и могут неоднократно возобновляться.

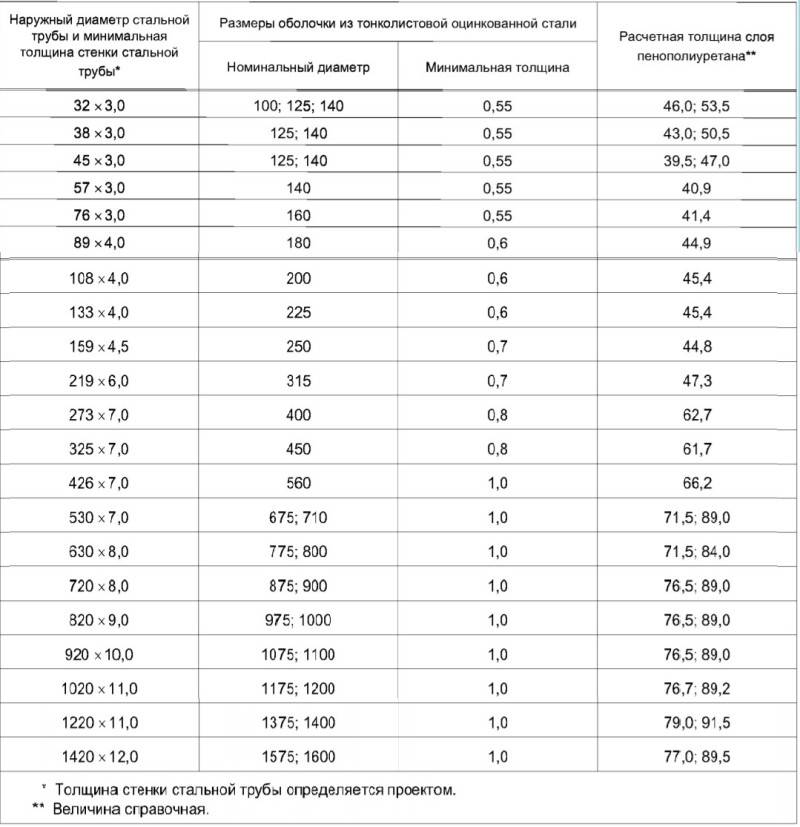

Рис.5 Трубы в ППУ изоляции в оцинкованной оболочке ОЦ — размеры
Недостатки изоляции ППУ
К недостаткам пенополиуретановой изоляции можно отнести следующие факторы:
- Горючесть материала, исключающая воздействие открытого пламени на торцевые участки изолятора, его температура воспламенения составляет 550 — 600 С., при горении образуются высокотоксичные продукты.
- Стальные трубы ППУ подвержены коррозии и по истечении определенного срока службы нуждаются в замене.
- Пенополиуретан разрушается под действием ультрафиолетового излучения со скоростью 0,05 мм. в год.
- Слабая механическая прочность, которую компенсирует наружная оболочка.
- При обнаружении влаги в слое изоляции поврежденный участок не подлежит ремонту и нуждается в полной замене.

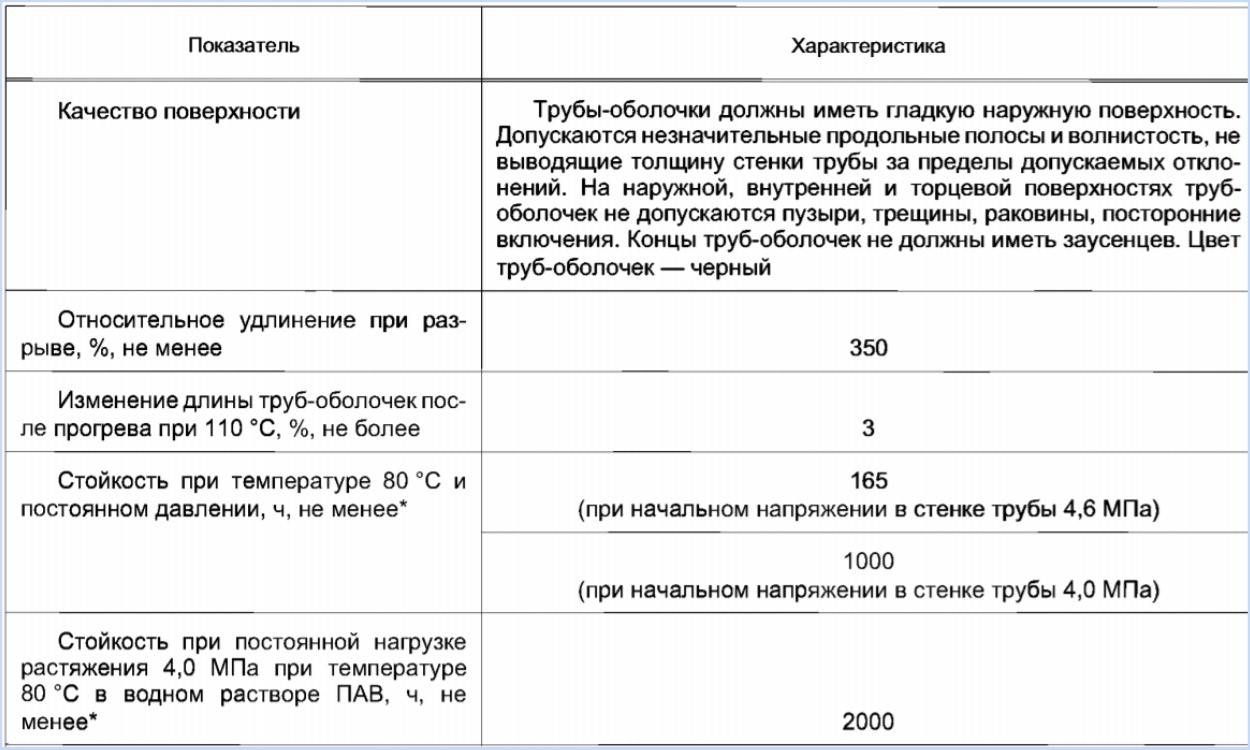

Рис. 6 Полиэтиленовая оболочка для труб ППУ — характеристики
Виды защитных покрытий ППУ труб
В зависимости от эксплуатационных условий, ППУ трубы и фасонные элементы изготавливаются с защитным покрытием двух видов:
- оболочка на основе полиэтилена низкого давления (ПНД), предназначенная для бесканальной подземной прокладки тепловых сетей;
- оболочка из оцинкованной стали, предназначенная для надземной прокладки труб, а также в проходных каналах и туннелях.
Пример условного обозначения стальной трубы внешним диаметром 219 мм, толщиной стенки 6 мм с ППУ изоляцией 1-го типа в полиэтиленовой оболочке:
Труба Ст. 219×6-1-ППУ-ПЭ ГОСТ 30732-2006
в оцинкованной оболочке:
Труба Ст. 219×6-1-ППУ-ОЦ ГОСТ 30732-2006
Преимущества стальных труб в ППУ изоляции
Трубы в ППУ приобрели широкую популярность благодаря уникальным свойствам жесткого полиуретана. Этот прочный, лёгкий, износостойкий материал не подвержен грибку и гниению, имеет очень низкий коэффициент теплопроводности, экологически безопасен, не поддерживает горение. Используя трубы ППУ вы получаете:
- значительное снижение тепловых потерь с 25-30% до 2-3%;
- повышение долговечности эксплуатации трубопровода с 10-15 до 30 и более лет;
- сокращение сроков строительства теплотрасс;
- снижение расходов при прокладке;
- уменьшение расходов на эксплуатацию и при проведение ремонта.
Фасонные изделия в ППУ
В процессе монтажа трубопровода, наиболее ответственными частями являются места соединения фитингов с прямолинейными участками трубопровода. Для решения подобных задач используются фасонные изделия в пенополиуретановой изоляции для труб с различным диаметром.
Наша компания производит элементы, изолированные ППУ, различных размеров с разным типом изоляции в зависимости от того, прокладывается трубопровод на поверхности либо под землей.
Вся наша продукция изготавливается в соответствии с ГОСТ 30732-2006 «Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой»:
- Отводы в ППУ выполняются с углом поворота 90°, 60°, 45°,30°
Пример условного обозначения отвода 45° ⌀ 57 мм, толщиной стенки изоляции 3 мм с тепловой изоляцией 1-го типа:
Отвод Ст 57×3-45˚-1-ППУ-ПЭ(ОЦ) ГОСТ 30732-2006 - Переход в ППУ
- Тройник в ППУ
- Тройниковое ответвление
- Параллельный тройник
- Тройник с шаровым краном воздушника
- Z-образный элемент
- Неподвижная опора
Пример условного обозначения неподвижной опоры для трубы
⌀ 76 мм, высотой 275 мм и толщиной 15 мм с изоляцией типа 1:
Неподвижная опора Ст 76-275×15-1-ППУ-ПЭ(ОЦ) ГОСТ 30732-2006 - Металлическая заглушка изоляции
- Элемент трубопровода с кабелем вывода
- Концевой элемент трубопровода с кабелем вывода
- Скользящая опора
Производимые нашей организацией трубы и фасонные элементы в пенополиуретановой изоляции изготавливаются в заводских условиях с последующим прохождением строгого контроля качества готовой продукции. Качество производимых изделий подтверждено сертификатом соответствия.
Для расчёта и оформления заказа свяжитесь с отделом продаж любым удобным вам способом:
- позвонить на бесплатный номер 8 800 250 11 71
- написать в WhatsApp
- написать на info@polimer-kaluga.ru
- оставить
Особенности монтажа
Изготавливаются трубы ППУ, таким образом, из качественной стали. Следовательно, и монтаж их производится с использованием сварки. Конечно же, прокладка предизолированных труб при сборке разного рода промышленных и коммунальных сетей выполняется по особой технологии. Пенополиуретан — материал, к сожалению, не переносящий слишком уж высоких температур. Поэтому при сварке таких труб в обязательном порядке используются специальные защитные экраны.
После соединения отрезков мастера, выполняющие сборку магистрали ППУ, в обязательном порядке проверяют качество выполненных швов. После полного остывания металла в местах соединения на трубы, помимо всего прочего, накладываются специальные муфты. Особенностью таких элементов конструкции ППУ-магистралей является то, что изготавливаются они из термоусадочного материала. После остывания такая муфта уменьшается в размерах и плотно облегает сварной шов, обеспечивая тем самым полную герметичность. При использовании стыковочных элементов этого типа в местах соединения труб остается небольшая полость, в которую в последующем заливается монтажная пена или же пенополиуретан.
Описанная выше технология применяется как при сборке крупных промышленных магистралей, так и небольших бытовых инженерных коммуникационных сетей.
Монтаж труб с предварительной изоляцией
К сожалению еще можно встретить ситуацию, при которой стальная предизолированная труба в местах соединения утепляется традиционными материалами (стекловата, минеральные утеплители). Назвать рациональным такой подход к монтажу нельзя.
Установка труб с предварительной изоляцией
Получить высокую качественную изоляцию магистрали можно только при выполнении сборки трубопровода с применением термоусадочных муфт из ПНД. Благодаря их использованию появляется возможность получить практически монолитную тепло- и гидроизоляцию всего трубопровода.

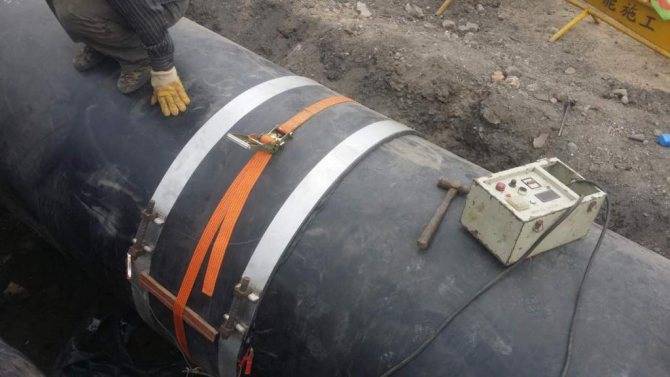

Монтаж предизолированных труб по данной технологии выполняется следующим образом:
- Термоусадочная муфта, представляющая собой отрезок трубы ПНД соответствующего диаметра, одевается на одну из соединяемых труб. При этом она должна быть отодвинута не менее чем на 50 см от края трубы.
- После того как выполнена установка стыкуемых труб (соосность, сварочный зазор между торцами) выполняют сварочные работы. При монтаже теплотрасс и водопроводных коммуникаций применяется электрическая или газовая сварка. По завершению работ необходимо убедиться в качестве сварного соединения и дать стыку остыть.
- Термоусадочная муфта перемещается в рабочее положение (она должна полностью перекрывать неутепленные края двух соединенных труб).
- Муфта подвергается нагреву пламенем сварочной газовой горелки, при этом необходимо греть от середины к краям элемента. Нельзя перегревать и прожигать поверхность муфты.
- Под воздействием температуры муфта сжимается и плотно охватывает слой изоляции трубы.
- Завершающим этапом является заполнение муфты вспененным полиуретнаном.
Источник
Технические показатели скорлуп ППУ
Диаметры труб ППУ.
Сегменты ППУ бывают двух видов, каждый из которых имеет отличительные характеристики. Они могут оснащаться внешним покрытием или быть без нее. В качестве обволакивающего материала используют фольгу, стеклопластик, крафт-бумагу. Такие покрытия обеспечивают прочную и стабильную защиту от внешних воздействий. Они облагораживают и заметно улучшают поверхность изделия. Скорлупа ППУ обладает пористой структурой, представленной в виде ячеек закрытого типа. В результате этого изделие приобретает низкие показатели теплопроводности.
Характеристики сегментов связываются с низкими показателями поглощения влаги. Эти элементы способны выдерживать значительные нагрузки, они не представляют никаких опасностей с точки зрения экологии, не боятся воздействия многих строительных смесей, таких как битум и разного рода растворителей.
Важной составляющей любых сегментов ППУ становится технологическая корка, которая появляется внутри и снаружи их основания в результате формования. Ее показатели толщины определяется рецептурой составляющих и обстоятельств формования. Плотность ППУ, физические показатели и гидроизоляционные характеристики увеличиваются благодаря технологической корке
Плотность ППУ, физические показатели и гидроизоляционные характеристики увеличиваются благодаря технологической корке.
Скорлупа представляется оболочкой, способствующей тепловой изоляции труб сечением 28-1420 мм. Снабжается специальными замками на месте соединения частей. Это устройство исключает утечку тепла в точках соприкосновения и способствует укреплению сцепляющих компонентов между собой. Тепловой замок продольного расположения помещают в поперечное положение относительно оси оболочки.
Разновидности изоляции стальных труб
Теплоизоляция труб может быть произведена при помощи следующих материалов:
- пенополиуретана;
- пенополимерминерала;
- экструдированного полиэтилена;
- резино-битумной мастики.
Разберем преимущества и недостатки каждого вида изоляции более подробно.
Пенополиуретановая изоляция
Пенополиуретановая или ППУ изоляция изготавливается из экологически чистых материалов Воратек и Изолан. Контроль за состоянием изоляционного слоя производится при помощи специальной системы ОДК, установленной внутри теплооболочки. Для повышения прочности труб дополнительно изготавливается защитное полиэтиленовое оцинкованное покрытие.
Труба с ППУ изоляцией
Трубы в пенополиуретановой изоляции изготавливаются в соответствии с ГОСТ 30732-2006 и имеют следующие технические характеристики:
- плотность изоляционного слоя – не менее 60 кг/м³;
- прочность при сжатии и деформации – не менее 0,3 МПа;
- теплопроводность при температуре 50ºС – не более 0,033 Вт/м°С.
Такие трубы преимущественно используются для прокладки теплотрасс, так как способны выдерживать следующие нагрузки:
- температуры – до 140ºС;
- давления – до 1,5 МПа.
Типовые размеры труб с полиэтиленовой и оцинкованной оболочкой представлены в таблице:
Типовые размеры труб с ППУ изоляцией
Пенополиуретановая изоляция может быть нанесена не только на трубы, изготовленные из обычной стали, но и на оцинкованные. Средний срок службы трубопродов с ППУ изоляцией составляет более 30 лет.
Пенополимерминеральная изоляция
Пенополимерминеральная или ППМ изоляция стальных оцинкованных труб или труб, изготовленных из черной стали, имеет три защитных слоя:
- антикоррозийный слой, защищающий трубу от воздействия влаги. Толщина слоя может составлять от 5 мм до 10 мм;
- слой теплоизоляции. Применяемый для изготовления этого слоя материал по своей структуре является пористым, что позволяет существенно увеличить температуру проходящей жидкости. Толщина изоляционного слоя варьируется в зависимости от региона использования;
- наружный слой, который используется для механической защиты и гидроизоляции (по толщине может составлять до 10 мм – 15 мм). Именно от этого слоя зависит уровень прочности изделия.
Устройство пенополимерминерального изоляционного слоя
Трубы с ППМ изоляцией применяются для строительства наружных и подземных трубопроводов со следующими характеристиками:
- рабочее давление – до 2,5 МПа;
- температура теплоносителя – до 150ºС.
Магистраль из труб с ППМ изоляцией
Основными документами, регламентирующими производство труб с пенополимерминеральной изоляцией, являются ГОСТ 17177-94, в соответствии с которым определяются свойства выпускаемых труб, и ТУ5768-001-70440350-2005, по которым устанавливаются их геометрические параметры.
Изоляция при помощи экструдированного полиэтилена
Защита трубы экструдированным полиэтиленом считается усиленной (ВУС). Защитный слой наносится в заводских условиях после тщательной подготовки и состоит из трех основных слоев:
- первичной прослойки, при помощи которой заполняются все мелкие дефекты, имеющиеся на трубе (сколы, трещины и так далее). Как правило, для этого слоя используется эпоксидная смола;
- второго слоя, служащего в качестве клеевой основы для изоляционного материала (слой адгезива);
- изоляционного слоя из экструдированного полиэтилена.
Труба, изолированная экструдированным полиэтиленом
Труба, изолированная экструдированным полиэтиленом, имеет следующие преимущества:
- увеличенный период использования. Усиленная защита позволяет увеличить срок службы стальных труб до 50 лет;
- экологичность материала. Используемая полиэтиленовая оболочка не наносит никакого вреда окружающей среде даже при нахождении под землей;
- отсутствие коррозии. Защитный слой является полностью водонепроницаемым, что исключает возможность образования ржавчины;
- устойчивость к температурным перепадам и гидравлическим ударам;
- неподверженность различным химическим соединениям и агрессивным средам.
Благодаря своим качествам трубы с изоляцией из экструдированного полиэтилена широко используются при строительстве:
- газопроводов;
- нефтепроводов;
- водопроводов;
- подводных трубопроводов разного назначения.
Трубы можно использовать при температуре теплоносителя в пределах -20ºС – +60ºС.
Общие сведения о материале
Качество покрытия отличается высокими защитными свойствами, поэтому изоляция занимает первое место среди других типов материала.
В специализированный полиэтиленовый материал укладывают голые трубопрокаты, чтоб улучшить адгезивные свойства изоляции по отношению к поверхности трубы. Процедура создает защитные функции труб от влияния механического типа и воды.
Износостойкость покрытия превышает 30 лет, как раз столько времени трубопроводные сети не требуют ремонтных мероприятий с заменой изделий.
Жидкость, перегоняемая по трубам может иметь температурный режим минус сорок градусов, максимум восемьдесят градусов выше ноля, оптимальное давление равняется от двух с половиной до пяти с половиной миллиампер.
Методы, которые применяет ВУС. Модернизированный материал решает проблему возникновения коррозии, которая всегда остро стоит во время укладки трубопроводных систем. На сталь постоянно воздействует воздух и вода, которые негативно сказываются на качестве покрытия. На подземные коммуникации влияет грунтовая вода, которая отличается содержанием агрессивных веществ.
К основным методам ВУС относят:
1.битумные либо битумно-резиновые мастики относятся к распространенным вариантам обработки труб. Сверху мастики укладывают армирующий и защитный материал. Антикоррозийная изоляция наносится в два слоя на трубопроводные изделия, равные 3 миллиметрам, еще одним слоем наносят крафт-бумагу.
2.данный метод подразумевает нанесение мастики в четыре прослойки. Между вторым и третьим уровнем покрытия прокладывают рулонный усиливающий слой. В основе защитного материала лежит крафт-бумага.
3.третий метод подразумевает нанесение большего усиленного покрытия, имеющего 6 прослоек с двумя слоями армирования. Прослойки для защиты укладывают в 9 миллиметров.
ППУ изоляция: максимальное сохранение тепла
При производстве труб ППУ на их наружную поверхность наносят покрытие из вспененного полиуретана, который выступает в качестве теплоизолятора. Он способствует снижению теплопотерь, возникающих при прохождении по трубам горячих сред. Кроме того, вспененный полиуретан предохраняет трубы от влияния извне, что снижает риск возникновения аварий на трубопроводе. Согласно проведенным экспертами расчетам, применение для создания трубопроводов труб с нанесенной на заводе изоляцией ППУ снижает тепловые потери при прохождении горячих сред в 1,5 раза. Что делает их использование экономически выгодным.
Особенности трубопроводов с ППУ:
- низкие теплопотери. Это связано с тем, что у пенополиуретана, по сравнению с утеплителями других видов, используемыми для создания инженерных сетей, самая низкая теплопроводность;
- ППУ предохраняет наружную поверхность труб от контакта с влагой, агрессивными веществами. Благодаря надежной защите труба стальная ППУ прослужит до 30 лет;
- ППУ предохраняет от электрической коррозии. Особенность пенополиуретана – способность не допускать воздействия на стальные трубы токов, блуждающих в грунте;
- небольшой вес собранной конструкции. Теплоизоляция почти не утяжеляет трубы, благодаря чему не возникает проблем с их перевозкой, установкой;
- при установке труб ППУ создается сплошная изоляционная поверхность, обеспечивающая высокий уровень тепловой защиты;
- надежное сцепление слоя теплоизоляции с металлической поверхностью труб;
- теплоизоляция сохраняет свои эксплуатационные качества даже при резких температурных перепадах, а также при нагреве проходящей по трубам среды до 150 °C;
- допускается монтаж элементов трубопровода, задача которых мониторинг потерь теплового носителя дистанционно.
Теплоизоляционному слою из пенополиуретана требуется надежная защита от ультрафиолетового излучения. Чтобы солнечные лучи не повредили утеплитель в процессе хранения и транспортировки труб , поверх ППУ монтируется оболочка, изготовленная из полиэтилена низкого давления (ПНД). Материалом для создания внешнего защитного кожуха служит листовая оцинкованная сталь – такая оболочка устойчив к механическим воздействиям.
Финансовые вложение в обустройство теплосети с использованием труб с пенополиуретановой изоляцией быстро окупаются за счет оперативного монтажа, снижения теплопотерь, надежности и долговечности трубопровода.
Описание труб ППУ изоляции
Трубы ППУ изоляции применяются для прокладки тепловых сетей в бесканальной и надземной среде. Труба ППУ применяется с использованием современных технологий теплоизоляции и качественных материалов прошедших испытания, и получившие сертификаты соответствия. Теплоизолированные трубы представляют из себя конструкцию, которая описана ниже.
Теплоизоляционный материал.
Для обеспечения долговечности до 30 лет, снижения тепловых потерь почти до 0 и расходов на ремонт теплотрасс в 3 раза, в качестве изолирующего материала используется пенополиуретан созданный на основе двух экологически чистых химических компонентов Воратек CD 100 и Изолан-345. Материал ППУ обладает высокими теплоизоляционными свойствами до 98% и имеет большое преимущество перед изоляцией минеральной ватой: уменьшение потерь тепла при низком коэффициенте теплопроводности в состояние обычной влажности, долговечность теплоизоляционных характеристик, небольшое водопоглощение.
Труба — оболочка.
Для бесканальной прокладки труб в землю, изготавливаем теплоизолированные трубы с внешней защитной оболочкой из полиэтилена — ПЭ низкого давления. Для надземной прокладки теплотрассы изготавливаем трубы с защитной металлической оболочкой из спирально навивных воздуховодов(оцинковка — ОЦ) толщиной 50 мкм. Трубы в ППУ используются в двух видах изоляции, обозначается 1ППУ и 2ППУ: первый тип изоляции используется для регионов с умеренным климатом, второй тип в регионах с низкими температурами.
Рабочая труба.
В качестве рабочей трубы применяется следующие трубы: ВГП, электросварная, бесшовная и оцинкованная согласно ГОСТам 3262-78, 8732-78, 10705-80 и требованиям СНиП 3.05.03-85 «Тепловые сети». Для высокой температуры так же используются трубы из пропилена, что не противоречит санитарно-техническим требованиям. Прошедшие механические испытания и получившие сертификат соответствия, стальные трубы используются с установленными величинами согласно нормам ГОСТа 30732-2006.
| Система ОДК. С ОДК представляет собой две медные проволоки проходящие вдоль всей стальной трубы, которые монтируются с помощью центраторов в ППУ слое. Как правило, трубы ППУ изоляции в полиэтиленовой оболочке производятся с ОДК, а трубы в оцинкованной оболочке производятся с ОДК по желанию заказчика и имеют три сигнальных медных провода. С помощью системы контроля возможно определить состояние трубы или изоляции, как по всей длине трассы, так и на определенном участке, что позволяет уменьшить потери времени и затрат на ремонт инженерных систем. | Основные преимущества труб ППУ:
|
Технические и эксплуатационные характеристики
ППУ бывает жестким и мягким. Мягкий вспененный пенополиуретан – поролон – не обладает особой прочностью, зато обладает гибкостью и мягкостью. Сфера его применения поэтому ограничена в основном бытовым использованием: мебель, игрушки, одежда, гибки и т.д.
ППУ имеет хорошую адгезию к практически к любым материалам, после нанесения и застывания пены он очень прочно сцепляется с основой, независимо от того, это пластик, бетон, кирпич, металл, стекло, древесина, ОСП или любой другой материал. При обработке поверхности жидким ППУ не нужен дополнительный крепеж.
Изолирующий пенополиуретан принимает любую форму и прекрасно заполняет объем любой сложности – поэтому ее так любят использовать в труднодоступных местах. Обработка поверхностей пеной создает сплошной легкий и теплый слой утеплителя без щелей, стыков и мостиков холода от крепежа.
Пенополиуретан может эксплуатироваться в диапазоне температур от -200 до +200°С.
Пенистый легкий материал легко перевозить и монтировать, он очень незначительно утяжеляет конструкции, может работать в грунте и во влажных условиях. При промышленном применении его привозят на стройплощадку в виде двух компонентов.
Кроме того, твердый ППУ не впитывает и не проводит воду и служит отличным гидроизолятором, он стоек к гниению, инертен к большинству кислот, щелочей и солей.
ППУ относится к трудновоспламеняющимся, трудносгораемым и самозатухающим материалам.
Единственный серьезный недостаток ППУ как утеплителя – нестойкость к ультрафиолетовому излучению. Поэтому при использовании под открытыми солнечными лучами слой утеплителя следует закрывать кожухом или штукатуркой/шпатлевкой и покраской, или непрозрачными материалами.
Таблица сравнения видов изоляции для наружной прокладки
| Тип ППУ | ППУ ИЗОЛЯЦИЯ | ВУС ИЗОЛЯЦИЯ | ППМ ИЗОЛЯЦИЯ | МИНВАТА |
|---|---|---|---|---|
| Макс.температура трубопровода | 140 градусов | 60 градусов | 150 градусов | более 300 градусов |
| Гидроизоляция от окружающей среды | Да | Да | Да | Нет |
| Сокращение теплопотерь | Да | Нет | Да | Да |
| Минусы | Максимальная температура трубопровода не подходит для паропровода | Не сокращает теплопотери, не подходит для горячей воды | Небольшой ассортимент фасонных изделий из за особенностей производственного процесса | Невозможность изготовить трубы и элементы в заводских условиях, монтаж возможен только на объекте |
| Плюсы | Особенности изготовления позволяют минимизировать трудозатраты при монтаже, на объект приходит “Теплотрасса под ключ”, система контроля намокания | Низкая стоимость изоляции | Отсутствуют, по сравнению с ППУ | Подходит для трубопроводов с высокой температурой, паропроводов |
| ППУ ИЗОЛЯЦИЯ | |
|---|---|
| Макс.температура трубопровода | 140 градусов |
| Гидроизоляция от окружающей среды | Да |
| Гидроизоляция от окружающей среды | Да |
| Гидроизоляция от окружающей среды | Да |
| Гидроизоляция от окружающей среды | Да |
| ППУ ИЗОЛЯЦИЯ | |
|---|---|
| Макс.температура трубопровода | 140 градусов |
| Гидроизоляция от окружающей среды | Да |
| Гидроизоляция от окружающей среды | Да |
| Гидроизоляция от окружающей среды | Да |
| Гидроизоляция от окружающей среды | Да |
| ППУ ИЗОЛЯЦИЯ | |
|---|---|
| Макс.температура трубопровода | 140 градусов |
| Гидроизоляция от окружающей среды | Да |
| Гидроизоляция от окружающей среды | Да |
| Гидроизоляция от окружающей среды | Да |
| Гидроизоляция от окружающей среды | Да |
| ППУ ИЗОЛЯЦИЯ | |
|---|---|
| Макс.температура трубопровода | 140 градусов |
| Гидроизоляция от окружающей среды | Да |
| Гидроизоляция от окружающей среды | Да |
| Гидроизоляция от окружающей среды | Да |
| Гидроизоляция от окружающей среды | Да |
Теплоизоляция трубопровода — быстро и просто
Перед современным человеком особенно остро стоит проблема энергосбережения. Для того чтобы снизить теплопотери, приходится прибегать к современным утеплителям. Трубы, переносящие теплоноситель (и любые другие: водопроводные, канализационные, технические и так далее), требуют дополнительного утепления. В особенности если они располагаются в не отапливаемых технических помещениях, подвалах или шахтах. Для того чтобы не допустить перемерзания коммуникаций и сократить потерю тепла труб отопления, необходима теплоизоляция. Сразу стоит отметить, что традиционные средства утепления не только не дают желаемого результата, но и не всегда удобны.
Схема теплоизоляции трубопроводов скорлупами.
Как правило, раньше теплоизоляция трубопроводов проводилось с помощью рулонных утеплителей, которыми трубы попросту обматывались, и после концы закреплялись, но такой вариант попросту уже изжил себя. Если труба полностью покрыта сплошным слоем теплоизоляции, при образовании протечки или поломки приходится удалять весь слой утеплителя чтобы произвести ремонт. Если же часть утеплителя была снята с труб после проведения ремонта его нельзя устанавливать на прежнее место, так как он уже не сможет служить для качественной термоизоляции.
Устройство теплоизоляции трубопроводов посредством скорлуп.
Кроме того, многие утеплители, которыми раньше пользовались для утепления трубопроводов (минеральная вата), слишком подвержены воздействию влаги, поэтому на открытом воздухе со временем они теряют свое свойство задерживать тепло.Стоит сказать и о том, что большинство теплоизоляционных материалов просто невозможно уложить так, чтобы они прилегали к утепляемой трубе особенно в местах расположения колен и неправильных изгибов труб.
Однако производство утеплительных материалов не стоит на месте: каждый год появляются все более удобные и безопасные способы утепления трубопроводов. К таким удобным вариантам относятся скорлупа из пенополиуретана. Скорлупами ППУ можно утеплять практически все виды коммуникационных труб, причем такая теплоизоляция отлично работает, даже если трубы располагаются непосредственно под открытым небом.
Термоизоляция труб теплотрасс, где использовалась скорлупа ППУ, позволяет снизить потерю тепла на 95%. Помимо всего прочего, такой вид изоляции для трубопроводов может быть установлен даже непрофессионалами за очень короткое время.
Какие могут иметь технические характеристики
На рынок предизолированные трубы сегодня поставляются в широком ассортименте. Различаться такие изделия могут по:
- диаметру;
- толщине стенок;
- толщине изоляционного слоя;
- количеству проложенных сигнальных кабелей и т. д.
Стоимость изделий этой разновидности напрямую зависит от их диаметра и толщины изоляционного слоя. По последнему показателю трубы ППУ выбирают с учетом климата того региона, в котором предполагается сборка сети, а также глубины заложения последней. В теплых районах обычно собирают магистрали с толщиной утепляющего слоя в 5 см. В северных регионах используют трубы с изоляционным слоем на 10 см и более.
Сигнальных кабелей в утепляющем слое таких изделий, в зависимости от диаметра, может прокладываться два или три.
Чем защитить трубу от разрушения
Оцинкованная изоляция стальных труб *
Сроки службы труб зависят от условий их эксплуатации, содержания и обслуживания. Металлическая водопроводная труба, находясь в земле без изоляции, приходит в негодность через 10 лет работы, а возможно и раньше с учетом наличия вредных факторов, перечисленных ранее.
Газораспределительные магистрали, нефтепроводные разводки, теплотрассы, несмотря на то, что расположены над землей, с отсутствием изоляционных материалов придут в негодность примерно через такое е же время. В местах стыковок, где металл, претерпел тепловую нагрузку (сварочные работы) — износ произойдет быстрее.
Есть два варианта решения проблемы:
- Провести замену металла на пластик.
- Использовать изоляционные материалы для защиты металлических трубопроводных магистралей.
Металл надежнее пластика и, если его правильно защитить от коррозии, прослужит он более заявленных сроков. Благодаря прочности – целесообразней использовать металлические трубы. Защитить их от воздействий внешних разрушителей, можно различными способами:
- покрыть краской либо смолой;
- использовать гидроизол для обмотки трубы;
- отделать поверхность полиэтиленом;
- покрыть пенополиуретаном.
Но, перечисленный материал тоже нуждается в защите, так как попадает под воздействие активной среды. Поэтому, лучшим решением для защиты трубных элементов будет применение оцинкованной изоляции. Такое покрытие практически не подвержено коррозийным процессам. Оно выдерживает температуру от -3500С до + 4200С. Все зависит от метода оцинковки стали.
