Как сделать трехскатную крышу дома своими руками для частного дома и для пристройки и инструкция

Возведение стен

Строим трехскатную крышу

Первым делом укладывается мауэрлат. По длине стен и стыкуете в углах под углом 90 градусов, сдвинув к внутренней стороне стен. Мауэрлат к стенам крепят анкерами, предварительно в два слоя на стены укладывают рулонный гидроизолирующий материал. Брус, предназначенный для мауэрлата, обязательно обрабатывают антисептиком. Лежни укладывают на внутренние стены, предварительно проложив гидроизоляционное покрытие между стеной и досками.

Укладка мауэрлата

Сверху мауэрлата укладывают балки из досок 50х200 миллиметров возможно и толще. Доски укладывают на торец, тем самым увеличивая жесткость. Укладка балок производится по порядку: вначале крайние, затем промежуточные.

Расстояние между балками варьируется от 50 сантиметров до 120 сантиметров, но при утеплении потолка новейшими материалами расстояние между балками следует оставлять в 60 сантиметров по ширине утепляющего материала.

С помощью деревянных прокладок можно регулировать высоту балок перекрытия. Сверху перекрытий возможен настил чернового пола чердака, для этого необходимо взять прочные доски при этом ускорится монтаж крыши и возрастёт безопасность выполнения работ.

Вертикальные стойки кладут на балки перекрытия, либо на лежни, они расположены по центру крыши. Стойки устанавливают и равняют по отвесу, затем фиксируют в вертикальном положении укосинами и временными подпорками. К балкам перекрытий крепят стойки металлическими или деревянными накладками. Шаг между стойками делают более 2-х метров. Стойки ставят у края крыши, они образуют вертикальный фронтон там, где накосные стропила соединяются с коньком. Коньковый брус устанавливают на стойки и фиксируют его уголками с накладками.

Шаг до углов вальмового ската и обоих карнизов нужно проверить. Крыша должна быть симметричной.

Боковые стропила являются наклонными стропилами, которые сверху закреплены на коньковом брусе, а снизу на балках перекрытия и мауэрлате. Они выполняются по шаблону: к месту крепления крайней стропильной ноги примеряют доску и делают на ней запилы, они будут опорой для конькового бруса.

По имеющемуся шаблону изготавливают нужное количество стропил, прикрепляют их коньковому брусу, затем устанавливают по месту и делают запил снизу на каждой стропильной ноге и к мауэрлату. Стропильные ноги устанавливают на мауэрлат возле балок перекрытий так, чтобы была возможность соединить конструкцию шпильками. Это нужно для увеличения жесткости стропильной фермы; при этом расстояние между стропил равен расстоянию между балок перекрытия.

Усиливают боковые стропила подкосами, которые ставят под углом в 45 градусов на балки перекрытий. Подкосы и стропила имеют ту же толщину, как и балки, и она составляет 50 мм. Верхнюю часть подкосов прикрепляют к стропилам при помощи шпилек.

Усиление боковых стропил бревнами

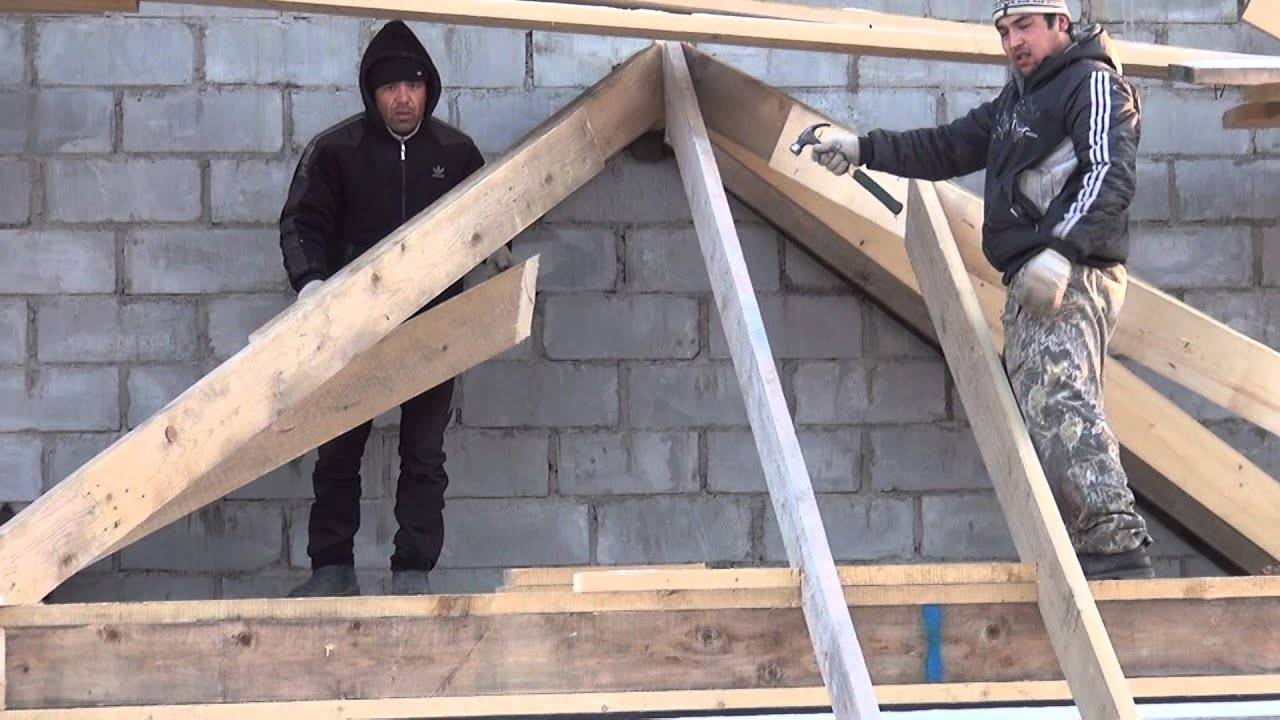

Размечают накосные стропила на месте: опирают брус или доски в стойку и размечают верхний косой запил. Выпиливают, затем прислоняют к угловому соединению мауэрлата и размечают нижний запил.

Накосные стропила прикрепляют с помощью уголков и накладок, для крепости соединения стропила укрепляют нарожниками – подпорками, которые образуют вальмовый скат и упираются снизу на мауэрлат, а сверху на накосные стропила.

Установка накосных стропил

Накосные стропила нуждаются в дополнительном укреплении, если у них большая длина, а закрепляют их стойками, которые установлены снизу и закрепленные шпренгелями на балках перекрытий.

Временные укосины снимают и приступают к производству обрешетки, после того как установили стропильную систему. От кровельного покрытия зависит, то из чего вы будете выполнять обрешетку. Разреженная обрешетка из 25 миллиметровой доски, подойдет под профнастил и металлочерепицу, под мягкую кровлю и ондулин подойдет обрешетка из фанеры.

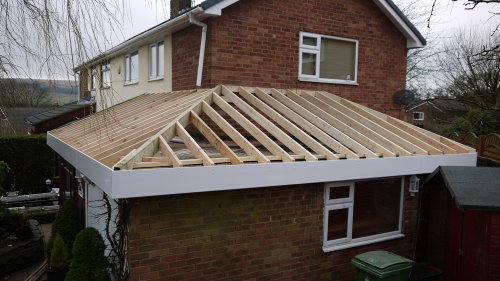

Такой вид крыши (трехскатная) облагородит любое строение, будь это дом или беседка. Значительно повышается противостояние сильным ветрам, как ориентирование вальмового ската в сторону ветровой нагрузки.

Крепеж мауэрлата

Элементы каркаса треугольной крыши

Так же как и стропильная система вальмовой конструкции, скелет трехскатной крыши выполняется из набора таких элементов:

Мауэрлат. Деревянная обвязка пристройки, которую укладывают на специальные строительные шпильки

При этом важно не забыть простелить слой гидроизоляционного материала под дерево мауэрлата.

Коньковый прогон. Является верхней точкой опоры любой крыши

Именно на коньковый брус опирают стропильные ноги.

Диагональные стропила. Деревянные элементы каркаса, которые монтируют под углом к коньковому брусу. В количестве двух штук, отходящих от конька в виде лучей и упирающихся на мауэрлат, они образуют своеобразный треугольник, основанием которого является дерево мауэрлата по торцевой стене пристройки.

Центральное стропило. Элемент каркаса, который отводят по обеим сторонам конька перпендикулярно его длине. Таких фрагментов должно быть 4 штуки. Причем два из них будут выполнять роль диагональных стропил в задней (торцевой) части крыши, которая упирается в стену дома.

Промежуточные стропила. Устанавливают между центральными с шагом 40-70 см в зависимости от финишного кровельного материала.

Нарожники (короткие стропила). Устанавливаются между двумя диагональными стропилами по вальме и между ними же и центральными стропилами по трапециевидной части крыши. То есть, верхний конец таких ног каркаса стыкуют с угловыми стропилами, а нижний — с мауэрлатом. Причем эти ноги должны быть расположены строго параллельно центральным ногам по трапеции, и строго перпендикулярно протяженности мауэрлата по вальме. То есть, чем ближе к углам дома, тем короче будут эти ноги.

Раскосины. Деревянные брусовые элементы, которые используют для усиления жесткости конструкции. Монтируют их под углом по отношению к укрепляемому элементу.

Шпренгель. Деревянный брусовый элемент, который укладывают по внутренним углам мауэрлата для увеличения его жесткости.

Вертикальные стойки. Служат опорами для конькового бруса и упираются в деревянный прогон.

Как строится трехскатная крыша

Основное устройство и принципы сборки подобной крыши практически не отличаются от построения вальмовой конструкции. В зависимости от длины симметричных трапециевидных скатов опорная кирпичная стенка может быть установлена в одной плоскости с вершиной вальмы или на некотором удалении от вальмового ската, например, если трехскатной крышей покрыта вытянутая прямоугольная пристройка к дому.

Конструкция трехскатного каркаса

Вариант крыши пристройки считается более общим случаем, поэтому проще всего рассмотреть строение «трехскатника» именно на его примере. Типовая конструкция каркаса включает три основные группы элементов:

1. Система пар рядовых стропил с подкосами и распорками, образующих два независимых симметричных ската;
2. Коньковая балка с вертикальными опорами и распорными стойками, переходными элементами, закрепленными на брандмауэре или на внешней стене основного здания;
3. Вальмовая система с диагональными стропилами, подкосами, нарожниками.

Для пристройки с шириной перекрытия до 4 метров всю конструкцию каркаса можно собрать из трехметровых 50-ти миллиметровых досок и двух четырехметровых брусов сечением 100х75 мм, из которых будут изготовлены диагональные стропила. Для стропильных нарожников и обрешетки подойдет сдвоенная двадцатимиллиметровая доска. Все усиливающие элементы и перекрытие можно сделать из 50-й доски.

Сборка трехскатной крыши

В зависимости от материала стен, в первую очередь выбирается схема установки и крепления мауэрлата. Для пеноблока и газобетона потребуется выполнить внутренний усиливающий контур, компенсирующий распирающее усилие от стропильных ног на кладку стены. Мауэрлат обязательно крепим анкерными болтами или арматурными скобами, забитыми в тело доски и в деревянные пробки, зашитыми в клаку с внутренней стороны стены.

После сборки и фиксирования балок потолочного перекрытия необходимо установить коньковую балку с вертикальными опорными стойками. Первой устанавливают центральную стойку или мачту, на которую в дальнейшем будут опираться диагональные стропила. Пока мачта не закреплена капитально, ее выравнивают строго по вертикальному отвесу и крепят растяжками. На стене здания выставляют по вертикали и фиксируют временным крепежом вторую стойку коньковой балки. Только после укладки конькового прогона и тщательного выравнивания его по оси здания и по горизонту, обе вертикальные стойки крепят капитально, мачту усиливают подкосами и распорками, стеновую стойку крепят анкерами к стене. Чтобы усилить положение тяжелой коньковой балки, всю собранную конструкцию укрепляют подкосами.

Далее необходимо выложить рядовые и диагональные стропила. Рядовые выкладываются по стандартной схеме. Выполняется замер и изготовление шаблона, запиливаются опорные пазы на пятках стропильных ног каждой пары и укладываются на стены с опорой на мауэрлат и коньковую доску. Укладка диагональных балок выполняется сложнее. Для упрощения процесса сборки первой можно установить самую длинную наружную стропилу.

Каждую из стропил необходимо подогнать с запасом в 20-30 мм и выполнять запил опорной поверхности только по степени прилегания к мачте, без всякого шаблона.

Если в конструкции трехскатной кровли применяется полувальмовый вариант треугольника, диагональные балки необходимо крепить не к коньковой балке, а на опорную доску, которую набивают на боковую поверхность первой пары рядовых стропил. По устройству опорная доска очень напоминает ригельную балку, но, в отличие от нее, опорник не врезается в тело стропил, а нашивается гвоздями сверху.

После сборки наиболее сложных элементов трехскатной кровли необходимо зашить поверхность стропил обрешеткой, для этого пространство вокруг диагональных балок заполняют нарожными стропильными элементами. Каждый нарожник приходится вырезать и подгонять индивидуально, поэтому процедура занимает немало времени. Остается набить контробрешетку, обрешетку и закрепить последнюю пару стропил через доски обрешетки к вертикальной стене здания.

Кровля для трехскатной крыши

Устройство кровельного пирога зависит от предназначения пристройки. Для жилых комнат и отапливаемых помещений схема не отличается от стандартного варианта обустройства теплой крыши. Для гаража или террасы достаточно уложить на обрешетку слой рулонной гидроизоляции и накрыть материалом, используемым для кровельного покрытия основного здания. В этом случае потолочное перекрытие можно подшить вагонкой или пластиковым профилем, чтобы придать пространству под трехскатной крышей более оформленный и законченный вид.

Разновидности конструкций

Трехскатные крыши обустраивают на пристройках

Крыши для сооружений, пристроенных к жилищу, могут иметь вальмовое или шатровое исполнение. Обе конструкции исходно являются четырехскатными, но существуют их вариации с тремя поверхностями специально для примыкающих к дому зданий.

Вальмовая конструкция

Треугольный скат крыши в данном случае имеет равные стороны и делается в двух экземплярах. Оставшийся скат имеет форму трапеции.  Обычно его монтируют в фасадной части, а треугольники располагают по бокам. Такая конструкция подходит для пристройки с прямоугольным основанием. Она снабжена коньковым прогоном.

Шатровая конструкция

Такая трехскатная кровля не имеет прогона, но включает в себя узел конька. Так называется место соединения крупных стропильных элементов, формирующих троицу скатов в форме треугольников. Два из них имеют идентичные габариты. Если домовладелец решил пристроить к жилищу помещение с квадратным основанием, для него подойдет именно такая крыша.

Процесс строительства кровли в три ската

Начинается строительство трёхскатной кровли с блочных или кирпичных стен будущего дома, на них устанавливается мауэрлат из бруса 50х100 или 100х100 и закрепляют его скруткой из проволоки или кронштейнами. После него идёт стропильная система, все деревянные элементы следует обработать антисептическими средствами, а также антипиринами.

В ввиду особого сложного стыка конькового узла, где соединяются две стропильной ноги и коньковый прогон, смонтировать её очень сложно, поэтому лучше не экономить на монтаже и доверить это дело специально обученной бригаде монтажников. Потом укладывают утеплитель, если это мансардная кровля, гидроизоляционную плёнку или мембрану, которая крепится внахлёст. Не забываем оставить зазор для вентиляции подкровельного пространства от конденсата.

Установка металлочерепицы

Монтаж начинают у стены. Положите лист и попросите помощника придержать материал. Кровельщику нужно перейти на соседний скат крыши и пометить метки ровно с досками обрешётки примыкающего СК.

Рекомендация специалистов: при отрезании размеры листа лучше делать в минус. Если на стыках 2-х скатов будут отверстия, то их закрывают коньковыми компонентами кровли.

Как должна проходить установка: нижняя волна упирается о границу капельника, лист лежит на обрешётке без зазоров. По этому алгоритму закройте всю крышу, кроме верхнего конька. Он устанавливается в последнюю очередь после герметизации между стеной сооружения, кровлей.

Герметизация ендовы

Чтобы облегчить работу, соберите строительные леса, сделайте лестницу для хождения по крыше. Для защиты поверхности металлической черепицы от повреждения, упорные материалы оббейте мягким изделием. Используйте для этого линолеум. Этапы герметизации:

1. На стене сделайте линию – по ней нужно обработать штробу для монтажа металлической части герметизации. Чтобы прорезать кирпичную кладку воспользуйтесь шлифовальной машиной с алмазным диском для работы по бетону, не для керамики. Последний элемента имеет прорези, при помощи которых можно удалить пыль.
2. Прочистите стену от загрязнений, приделайте ленту гидроизоляции (ЛГ) на битумной базе. Работайте при плюсовой температуре, плотно прижимая ЛГ к плоскости, не допуская карманов или пропусков. Новые ЛГ могут вытягиваться и компенсировать изменения конструкции.
3. Накройте ленту ендовой. Установите завальцовку в штробу (ШТ), второй конец саморземи приделайте к металлочерепице. Для увеличения герметичности, штробу сначала нужно накачать герметиком, вставить ендову. К стене элемент зафиксируйте дюбелями по металлу. Не рекомендуется покупать большие метизы, в таких местах нагрузка небольшая.
4. Снимите лестницу, вставьте конёк, прикрутите его саморезами к покрытию.

При использовании битумной черепицы процесс упрощается. Не требуется разрезать металла, мягкие гонты хорошо загибаются, а лишние части отделяются монтажным ножиком. По такие покрытия делают сплошную обрешётку из плит или фанеры.

Получите просчет Вашей постройки

Ответе на наши вопросы и наши специалисты сделают для Вас просчет.

У нас есть для вас отличное предложение! Спасибо, что прошли опрос!

Как рассчитать трехскатную систему

Чтобы провести расчет такой крыши, необходимо померить конек, следом длину стен (вычислить периметр), и выделить из полученных значений разницу параметров. Полученное число делим пополам, и отмеряем от каждой параллельной коньку, стены, ту длину, которая получилась в последствии измерений и вычислений. Теперь необходимо проверить длину конька и среднюю длину параллельных ему стен. Также такой же расчет нужно осуществить со стеной, на которую будет устанавливаться треугольная часть кровли. Измерение следует начинать от центра сечения балки. После чего померить размер боковой стены и поделить напополам, отметив центр стены на чертеже или схеме строительства.

Многие строители советуют при возведении крови работать при помощи специальной измеряющей реки, а не рулетки, тогда погрешности будут сведены к минимуму.

Устройство трехскатной кровли является наиболее точным и долговечным из всех современных систем, его высокая несущая способность позволяет монтировать системы в районах с сильными ветрами или частыми землетрясениями.

Тема статьи – трехскатная крыша. Используют в основном кровельные конструкции в три ската для покрытия пристроек: террас, веранд, зимних садов и прочих сооружений. Потому что одним фронтоном такая кровля прилегает к стене основного здания. И хотя над такими строениями можно водрузить одно- или двускатные конструкции, трехскатная выглядит законченной по своему оформлению. В статье расскажем о разновидностях трехскатных кровель, из каких элементов они состоят и правила сооружения поэтапно.

Источник pinterest.com

Стропильная система вальмовой крыши с эркером

Довольно популярным в частном строительстве является возведение стен домов с эркерами (выступами). Это очень интересное архитектурное решение, однако проекты таких домов отличаются сложностью проектирования и строительства конструкции. Эркер можно возвести не только во время строительства, но пристроить к уже существующему зданию. Выступ может быть одноэтажным и многоэтажным.

Стоит отметить, что самым сложным в возведении домов такой архитектурной формы является проектирование и монтаж вальмовой крыши с эркером. Основное правило — крыша эркера должна гармонично поддерживать основную кровлю строения, образуя общий стиль. Возвести эркерную крышу очень сложно, поэтому не каждый решится на строительство такого дома. Малейшая неточность в расчетах может привести к тому, что конструкция будет ненадежной.

Основные элементы трёхскатной конструкции

Трёхскатная крыша отличается от двускатного варианта соединением между собой двух накосных стропильных ног и конька, то есть трёх составляющих, в одной точке. Качественная сборка такой сложной структуры может быть выполнена только профессионалами

При самостоятельном монтаже важно соблюдать последовательность этапов укладки следующих элементов:

1. Кровельные скаты. Представлена эта конструкция одним фронтальным скатом, внешне напоминающим равносторонний треугольник, и двумя трапециевидными скатами. Для формирования угла наклона после соответствующих расчётов или получения консультации от производителя кровельного покрытия закладывается каркас — это рядовые и накосные стропила, нарожники и вспомогательные опоры крыши.

2. Система стропильных ног. Изготавливается из ровных и прочных досок путём их укладки на ребро от мауэрлата до конькового прогона. Трёхскатная крыша формируется тремя видами стропил: диагональными, рядовыми и нарожными. Наибольшей нагрузке подвергаются диагональные (накосные) элементы, поэтому они собираются из досок, по сечению превышающих в 2 раза диаметр рядового стропила. Если такой возможности нет, то допускается сращивание нескольких досок в одну деталь.

3. Система обрешётки. Создаётся из деревянных досок, прибитых к стропилам перпендикулярно с небольшим шагом, и служит основой для укладки кровельного покрытия. Доски могут быть заменены влагостойкими фанерными листами. Если для обустройства кровли используется металлочерепица или профнастил, то подойдёт решетчатая обрешётка, при работе с рулонными и мягкими материалами лучшим выбором будет сплошная конструкция.

4. Мауэрлат. Представлен в виде брусьев, закреплённых по всему периметру стен. Он служит основой крыши и необходим для распределения нагрузки по всему фундаменту здания.

5. Коньковый элемент. Является высшей точкой кровли, где соединяются стропильные ноги.
6. Пересечение скатов. Обеспечивают формирование ендов и разжелобков.

7. Кровельный свес. Часть кровельной конструкции, выступающая за мауэрлат и используемая для защиты здания от осадков и порывов ветра. Для достижения максимальной эффективности длина свеса должна быть не менее 50 см. В зависимости от местоположения свесы бывают карнизными и фронтонными.

8. Водосточный жёлоб. Относится к системе стока и отвечает за водоотвод влаги с крыши.

9. Воронки. Способствуют сбору скапливаемой на поверхности влаги и направлению её по водосточной трубе.
10. Водосточная труба. Её задача — донести поток воды с крыши в ливневую канализацию.

Особенность трёхскатной крыши заключается в сложности создания проекта и трудоёмкости строительных работ, поэтому для самостоятельных застройщиков без большого опыта качественное устройство конструкции не представляется возможным. Лучше доверить этап проектирования и расчёта квалифицированному специалисту.

Расчеты трехскатной крыши

Если вы не знаете, как сделать треугольную стропильную систему, то в первую очередь нужно произвести расчет всех элементов каркаса по длине и толщине, а также высчитать нагрузку на всю стропильную систему. Как правило, расчеты должен вести опытный архитектор, который определит уровень угла скатов и соответственную ветровую или осадочную нагрузку на крышу. Но здесь стоит знать, что основной особенностью такой конструкции является её частичная защита от ветра независимо от углов скатов. А вот уровень снеговой нагрузки стоит учитывать по всем правилам.

Здесь стоит знать, что согласно СНиП, нагрузка снежных осадков на крышу составляет 180 кг/м2. Если же это снежный лежалый наст — то уже 400 кг/м2. То есть, все части стропильной системы должны иметь достаточное сечение для выдержки нагрузки и должны быть усилены раскосинами.

Важно: если угол уклона скатов такой крыши будет выше 50-60 градусов, то снежную нагрузку в расчет можно не брать. Совет: на угловые (диагональные) ноги каркаса будет ложиться максимальная нагрузка. Поэтому эти элементы скелета трехскатной крыши террасы, веранды или крыльца должны быть максимально прочными

Как правило, в этих целях используют сращенный по толщине брус или доски сечением 100х50 мм

Поэтому эти элементы скелета трехскатной крыши террасы, веранды или крыльца должны быть максимально прочными. Как правило, в этих целях используют сращенный по толщине брус или доски сечением 100х50 мм

Совет: на угловые (диагональные) ноги каркаса будет ложиться максимальная нагрузка. Поэтому эти элементы скелета трехскатной крыши террасы, веранды или крыльца должны быть максимально прочными. Как правило, в этих целях используют сращенный по толщине брус или доски сечением 100х50 мм.

Расчёт трёхскатной кровли

Прежде чем закупать материал и начинать стройку, необходимо правильно произвести расчёты. Для этого можно воспользоваться онлайн-калькулятором или обратиться за помощью к профессионалу. Если вы решили самостоятельно произвести расчёт, то нужно правильно произвести замеры габаритов кровли — длины и ширины скатов. Ширина измеряется по коньку или карнизному свесу, а длина — это расстояние от карниза до конька. Чтобы узнать количество листов в горизонтальном ряду надо полезную ширину материала кровли разделить на ширину ската и округлить в большую сторону.

Пример: полученная величина равняется 9 метрам, полезная ширина металлочерепицы — 1,10 м, значит, делим 9 м /1,1 м и получаем 9 листов в горизонтальном ряду.

Количество листов в вертикальном ряду будет зависеть от длины ската, заводы-производители не рекомендуют монтировать листы кровельного покрытия длиннее 6 метров. В этом случае длину ската делят на равные части и прибавляют нахлёст.

Пример: измеренная длина ската составляет 7 метров, делим эту длину пополам и к первому листу прибавляем нахлёст, обычно он составляет 15 см. Получается в вертикальном ряду у нас будут листы 3,65м и 3,5м

Трехскатная крыша. Варианты устройства и применения.

Устройство трехскатной кровли

Построение вальмовых трехскатных крыш

Процесс монтажа конструкции наслонного типа на кирпичном здании

Монтируется стропильная система шатровой крыши следующим образом:

1. На верхнее основание стен укладывается подкладочный материал, который способен противостоять воздействию влаги и защитит от гниения деревянные балки, укладываемые на них.

2. Далее укладываются по контуру балки и поперечные лежни. Не стоит соединять их при помощи скоб или шурупов. Нарушая целостность древесины, мы снижаем ее показатели прочности, что вовсе нежелательно, так как основная нагрузка от веса конструкции приходится именно на них. Соединение выполняется посредством врезки деталей друг в друга (шип-паз).

3. На уложенные лежни поперек монтируются подмости.

пример строительства шатровой кровли 1-4 этапы 5-7 схема крепления стропил к кирпичной стене пример шатровой крыши

4. В центре площадки устанавливается вертикальная опора на лежне. На ее верхней части делаются пазы под закладку в них шипов с угловых стропил.

5. На углах площадки устанавливаются нижние края угловых наклонных элементов. В стропилах делают пазы в месте стыковки с горизонтальными балками, именно ними они и будут фиксироваться. На концах их делаются шипы-крючки, которыми они будут в коньке зацепляться за вертикальную центральную опору.

6. Поднятые наклонные элементы соединяются между собой посредством стяжек – горизонтальные перекладины, концы которых скрепляют два рядом стоящих стропила. Монтируются при помощи саморезов.

7. К угловым наклонным элементам (вдоль их сторон) крепятся нарожники при помощи гвоздей. К последним будут прикрепляться подкосы. Они служат опорой для основных деталей, снимают с них часть нагрузки, дабы избежать разлома по их длине.

Как монтируется стропильная система четырехскатной крыши .

8. Под подкосы устанавливают шпрингели для увеличения их прочности.

9. Учтите, что главные элементы, выходящие из углов под наклоном, должны монтироваться под прямым углом. В данном случае имеется в виду схождение друг с другом двух элементов размещенных по диагонали. Их стыковка проводится под прямым углом.

10. Если угловые элементы устанавливались вровень с краем стен, то их удлиняют при помощи кобылок. Именно на них будет монтироваться отвес, защищающий стены от осадков.

11. Далее на площадках монтируется обрешетка, которая будет гидроизолироваться и покрываться кровельными материалами.

Завершительным этапом будет фиксация стропил непосредственно к стенам здания. Для этого понадобится проволока толщиной около 5 мм, из нее вяжут хомут, накидывают его на ногу и затягивают. Свободный конец проволоки необходимо закрепить на металлическом крюке, который вбит в стену немного ниже от ее верха. Минимальное расстояние от ерша (крюка) до мауэрлата – 300 мм. Крепление производится через 1 стропильную ногу.

Интересное на сайте

Строительство собственного дома может законно претендовать на звание одного из самых главных событий в жизни. Важным решением является выбор материала и технологии строительства, поэтому будем …далее. »

Основанием для монолитного дома может служить свайный или ленточный фундамент. Хорошим решением является основа из плит. Итоговый выбор напрямую зависит от анализа рельефа и грунта, …далее. »

Строительные технологические процессы регулярно совершенствуются. На смену привычному панельному и кирпичному строительству пришел монолит. Многие застройщики оценили этот метод и применяют его чаще всего в …далее. »

Оценивая благоприятное воздействие на организм водных процедур с парением в сауне, многие хозяева загораются идеей строительства своей баньки. Некоторые мужчины берут за основу свою баню, …далее. »

Как сделать стропильную систему трехскатной крыши

1. Чтобы сделать стропила для трехскатной крыши, необходимо соединить конец конькового бруса и стойку системы (балку), образуется конструкция с опорой. На ней и будет осуществляться основное соединение диагональных стропильных досок;
2. Эту стойку можно монтировать на потолочной балке, затяжке, чердачной доске, главное учитывать, чердак будет жилым или нет, теплым или холодным. Для большей надежности этого крепления, нужно завершить соединение при помощи ригелей и специальных подкосов;
3. Далее осуществляется монтаж системы для треугольной крыши. Для установки стропил, необходимо воспользоваться специальными нарожниками, а также шпренгельными фермами, если кровля имеет большой пролет. В принципе, это необязательно, все напрямую зависит от того, как Вы будете использовать чердак, и какой формы будет крыша;
4. Балки в трехскатной системе устанавливаются с шагом от 60 см до 90, в зависимости от размеров листов и какой материал применяется для покрытия. Также нужно учитывать, утепляется ли мансарда или нет, т.к. утеплитель достаточно много весит по соотношению к прочим строительным материалам;
5. Размер конька напрямую зависит от угла наклона кровли. Скат вальмовой формы или треугольной формируется за счет двух-трех стропил. Если Вы планируете обустройство окон или окна на мансарде, то необходимо использовать также стропила диагональной формы. Которые станут отличной поддержкой для оконных отверстий. Если нет возможности установить диагональные балки, то можно использовать стропильные «ноги», понадобится три изделия;
6. Стропила диагональной формы упираются в мауэрлат под прямым углом в 90 градусов, только это может гарантировать правильность строения и долговечность кровли;
7. Для небольшого пролета можно использовать нарожники или ригеля, которые после станут отличным каркасом для обрешетки и установки профнастила;
8. Чтобы установить стропила на мауэрлат, необходимо применять своеобразные виды креплений – врубки. Они представляют собой небольшие деревянные зазубринки, которые делаются непосредственно на стропилах, их глубина должен быть не более четверти ширины балки;
9. Такие врубки можно делать только в стропилах, мауэрлат должен быть без них, иначе уменьшится его несущая способность, значительно ослабится устройство кровли;
10. После установки всех диагональных опор, нужно стропила освободить от конструкции на 50 сантиметров, этим Вы отрегулируете свес крыши. Если планируется более глубокий навес над землей, то выпускайте стропильные доски дальше;
11. На длину, которую Вы выпустили стропила, необходимо освободить и ноги кровли;

Перед началом работы, обязательно сделайте хотя бы схематический чертеж трехскатной крыши, просмотрите наши пошаговые фото и видео-рекомендации. Тогда монтаж будет осуществляться гораздо быстрее и проще.

Фото — Трехскатная крыша на террасе

Варианты использования

Конструкция односкатной крыши для пристройки

Односкатная крыша — это легкая кровельная конструкция, имеющая один скат. Составляющие такой крыши:

• деревянный стропильный каркас;
• обрешетка;
• фронтон;
• материал покрытия.

Строительство односкатной крыши пристройки отличается от строительства такой же крыши самостоятельного строения тем, что она крепится одной стороной к несущей стене дома.

Стропильная система односкатной крыши имеет такие составляющие.

1. Мауэрлат. Это брус, который играет роль опоры для стропильных ног. Материалами изготовления мауэрлата являются твердые породы дерева, обработанные антисептиком. На этот элемент каркаса переносится вес кровли, который он распределяет и передает на фундамент и стены. Для строительства пристроечной крыши один из брусов укрепляется на стене основного здания, а второй укладывается на столбы опоры.
2. Стропильные ноги. Для изготовления этой части стропильной системы используются доски, имеющие габариты 50х150 мм либо 100х150 мм. Оба конца стропил должны иметь запилы для закрепления на мауэрлат. Стропильные ноги несут вес кровли, распределяя равномерно нагрузку и перенося на опорный брус.
3. Подкос. Это дополнительный элемент системы. Его функция — усиление конструкции, если скат длиннее четырех метров. Упирается одна сторона подкоса в мауэрлат, а другая — в среднюю часть стропильной ноги.
4. Обрешетка. Обрешетка изготавливается из досок 40х150 мм. Настилается она поверх стропильных ног и создает прочное основание для покрытия кровельным материалом.
