Особенности теплого пола Valtec

Особенности настройки коллектора Valtec без расходомеров

Если коллектор не оснащен расходомерами, а только клапанами, придется выставлять расход на ощупь. Это не фигурально, а буквально. Зная длину каждого контура, на самом длинном открываем поток на максимум. Остальные прикручиваем примерно. Можно посчитать количество оборотов вентиля и ориентироваться на них.

Коллектор для теплого пола без расходомеров

Далее запускаем отопление и ждем, пока прогреется пол. Если есть термометр — измеряем температуру пола в зоне работы каждого контура. Нет термометра — щупаем и сравниваем ощущения. По результатам корректируем положение вентилей и снова ждем несколько часов. Так действуем до тех пор, пока результат не устроит. В принципе, коллектор Valtec с вентилями без расходомера настроить не так сложно.

Оценка настройки коллектора по температуре в обратном трубопроводе

Эта проверка основывается на том, что при правильно настроенном расходе, температура в обратке на всех контурах должна быть одинаковой. Для настройки или проверки такого типа нужны специальные термометры. Они устанавливаются на обратном трубопроводе между входом коллектора и трубой.

Настроить коллектор можно при помощи термометра на обратке

За эталонную берут температуру самого длинного контура — все остальные подстраивают под нее. Только результаты подстройки надо будет откорректировать спустя несколько часов. Когда пол, обогреваемый регулируемыми контурами прогреется или остынет (в зависимости от регулировки) и температура в обратном трубопроводе снова изменится. Таких настроек потребуется несколько, пока разница станет незначительной.

Трубы для водяных полов Valtec

Труба для теплого пола Валтек изготавливается в двух базовых вариантах:

• Металлопластиковая труба для тёплого пола Valtec – предназначена для монтажа и использования в питьевом, радиаторном, потолочном отоплении. Монтируется обжимным методом. Наружный диаметр от 16 до 40 мм. Легко гнется без потери целостности защитного слоя.

• Сшитая красная полиэтиленовая труба Valtec для укладки теплого водяного пола. Внутренний просвет не зарастает. Трубы не подвержены коррозии, устойчивы к изменению температуры и механическим повреждениям, хорошо держат форму. Главное достоинство сшитого ПВХ состоит в том, что оболочка трубопровода устойчива к агрессивному воздействию цементного раствора. Срок эксплуатации не менее 50 лет.

Монтаж труб выполняется с помощью пресс – фитингов, разработанных на базе компании Валтек. Уникальный метод соединения облегчает укладку и обеспечивает высокие прочностные характеристики соединений.

Комплектация

Особенности систем теплого пола от компании Валтек

Модели из сшитого полиэтилена РЕХ

Компания Валтек предлагает широкий ассортимент систем теплого пола, включающих в себя модели, выполненные из высококачественного сшитого полиэтилена РЕХ.

Материал РЕХ обладает рядом преимуществ, которые делают его идеальным выбором для установки теплого пола:

• Высокая прочность и стойкость к нагрузкам.
• Устойчивость к воздействию влаги и химических веществ.
• Прекрасные теплоизоляционные свойства.
• Легкость монтажа и долговечность.

Системы теплого пола от компании Валтек с использованием РЕХ обеспечивают комфортную температуру в помещении и экономию энергии, что значительно сокращает затраты на отопление.

Выберите системы теплого пола от компании Валтек с моделями из сшитого полиэтилена РЕХ и наслаждайтесь комфортом и экономией в вашем доме!

Как выбрать

Коллектор для теплого пола часто продается уже готовым под сборку, комплект может быть без ротаметров, но обычно всегда для каждого варианта такого изделия в техдокументации прописываются рекомендованные расходомеры.

Некоторые советы как правильно выбрать ротаметр:

чем больше элементов устройства выполнены из металла (латунь), тем лучше. Такое изделие более износоустойчивое

Но также, если надо сэкономить, часто применяют пластиковую продукцию: среда использования создает не слишком большие нагрузки, поэтому и аппарат со стойкой пластмассы будет работать долго; при покупке важно осмотреть изделие, удостовериться в его целостности (особенно колбы); пружина внутри должна быть стальной. Материал указывается в инструкции, если этого пункта нет, вполне вероятно, что производитель выпускает ненадежную продукцию; колба качественных изделий поликарбонатная; рекомендуемые минимальные параметры (прописываются в инструкции): изделие должно быть рассчитанным на +110° C и выше, давление — от 10 бар; пропускная способность от 2–4 м³; наличие сертификата, гарантия — от 5 лет

Конечно же, если есть много контуров желательно покупать на каждый водомер, так как изменение потока на одной ветви меняет его на всех остальных, это позволит рациональнее использовать возможности котла. Гребенка будет представлять собой своеобразный блок управления с торчащими ротаметрами, с различными положениями поплавков-указателей внутри колб.

Материалы для монтажа теплых полов Valtec

Для монтажа теплых полов Valtec вам потребуются следующие материалы:

• Теплые полы Valtec: основной компонент системы, который обеспечивает равномерное распределение тепла по всей площади пола.
• Теплоизоляция: материал, который предотвращает потерю тепла в землю. Для этой цели можно использовать пенополистирол, минеральную вату или другие теплоизоляционные материалы.
• Нагревательный кабель или пленку: это главный источник тепла в системе теплых полов. Кабель или пленка укладываются на теплоизоляцию и позволяют равномерно разогревать пол.
• Терморегуляторы: устройства, которые контролируют и поддерживают заданную температуру пола. Терморегулятор позволяет управлять системой теплого пола в зависимости от пожеланий пользователя.
• Трубы и фитинги: используются для прокладки трубопровода системы в случае, если вы выбрали водяную систему теплых полов.
• Клей или защитная пленка: необходимы для фиксации нагревательного кабеля или пленки на теплоизоляции. Клей обеспечивает надежную фиксацию, а защитная пленка предотвращает проникновение влаги.
• Стяжка или финишное покрытие: используются для выравнивания поверхности пола и создания комфортного слоя для хождения. Можно выбрать самостоятельно в зависимости от предпочтений.

Все перечисленные выше материалы необходимы для успешной установки и работы системы теплых полов Valtec. Выбор конкретных компонентов может зависеть от типа пола, размера помещения и особенностей установки.

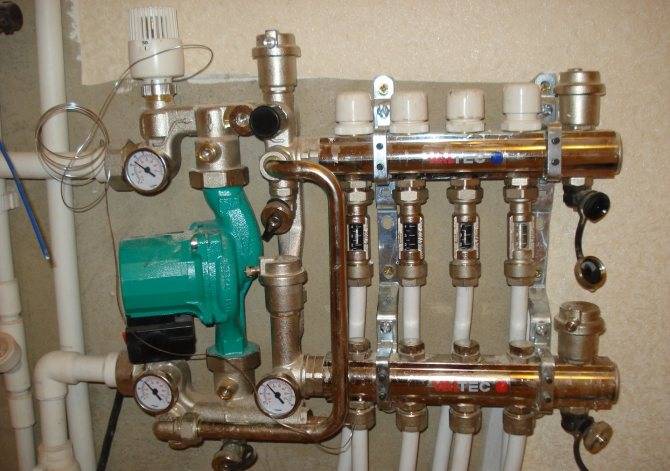

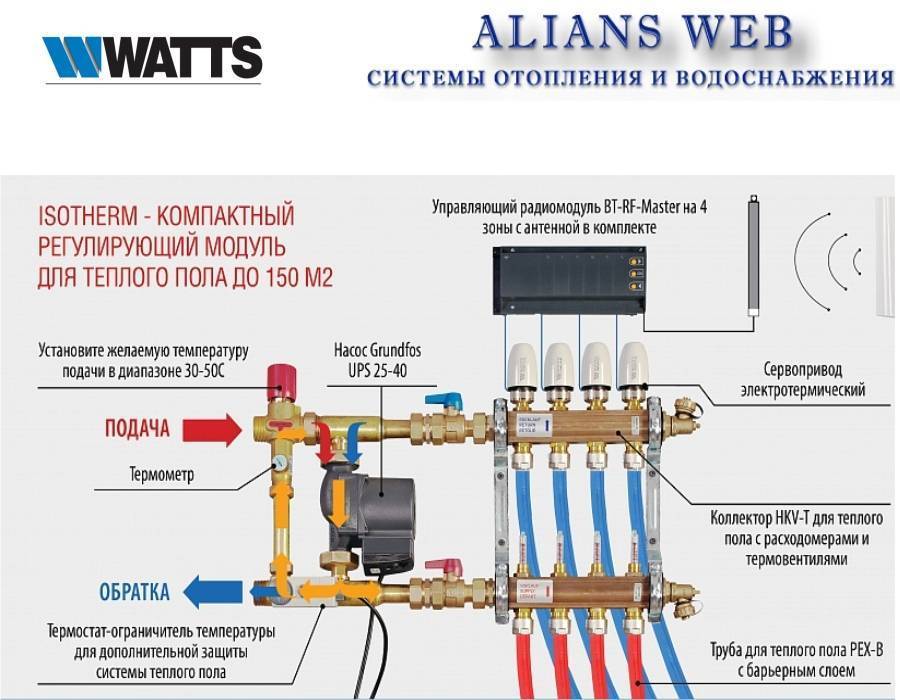

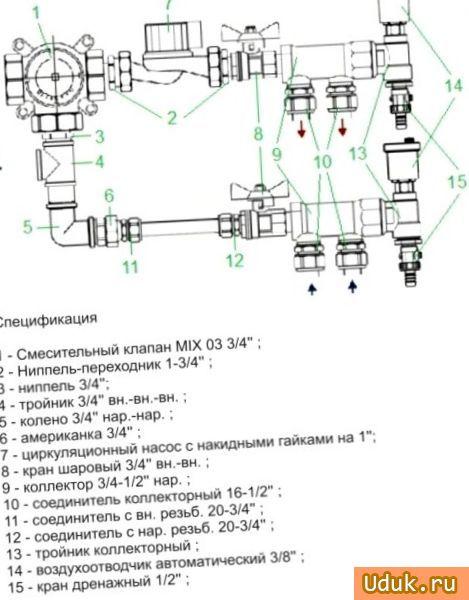

Описание элементов коллекторной группы

Виды термоголовок для регулировки теплого пола, их конструкция и варианты установки

производит нагревательное оборудование для систем отопления, радиаторного и напольного. Для водяного обогрева приобретают трубу, перфорированный утеплитель с элементами крепления для жидкостной магистрали.

Трубы подключают к гребёнке, которая состоит из подающего и обратного коллекторов. Что предусматривает распределительный жидкостной блок от «Valtec»?

1. Подающий коллектор; к нему подключается магистраль с горячим теплоносителем.
2. Блок оснащён расходомерами, которые контролируют наполняемость напольного водяного контура.
3. Для выведения воздуха предназначается концевая трубка с поплавковым устройством.
4. На обратном контуре имеются выходы для установки термоголовки. Если головка неисправна, то её снимают для ремонта. При этом система обогрева «тёплый пол» работает в штатном режиме, без слива теплоносителя. Термоголовку можно поменять на сервопривод или другое регулирующее устройство.
5. Клапаны расходомера; они укреплены на планке с горячей водой не стационарно. Для них предусмотрено резьбовое соединение. При необходимости их можно снять.
6. Система оснащена поплавковым устройством для отвода воздуха. К нему подключается отсекающий клапан, который позволяет при необходимости снять поплавок.
7. Для удаления теплоносителя из системы отопления предназначен дренажный кран. Он имеет шарнирную конструкцию.
8. Чтобы монтаж коллекторного блока для тёплого пола«Valtec» не вызывал затруднения, в комплект к оборудованию входят переходные ниппели, фитинги. Они оснащены прокладками из термостойкой резины.
9. Рабочая температура гребёнки 90 0С.
10. Оптимальное давление 8 бар.
11. Уровень наполняемости магистрали 2,5 м3/ч.

Системы, которые не предусматривают расходометров, стоят дешевле, но если наряду с большими помещениями к гребёнке подключена магистраль санузла или ванной комнаты, которые невелики по размеру, то устройство для наполняемости водяного контура необходимо.

Наряду с термоголовкой или сервоприводами она регулирует наполняемость водяного контура и температуру в помещении. Расходомер представляет собой клапан. Он закрывается, предотвращая доступ горячей воды в определённый контур. Устройство срабатывает, если поток теплоносителя превышает допустимую норму.

Коллектор «Валтек» для тёплого пола выполнен из нержавеющей стали или из латуни с никелированным покрытием. Фитинги изготавливаются из горячештампованной латуни. Поплавок для воздухоотвода производится из полипропилена.

• Размер коллекторной группы зависит от количества выходов. Если блок предусматривает 3 выхода, то длина трубки 230 мм. При 7 выходах гребёнка имеет длину 430 мм.
• Шаг между выходами 60 мм.
• Размер выхода 1”.

Гребёнка крепится на стену посредство кронштейнов. Они имеют фигурную конструкцию. Край, который плотно прилегает к поверхности стены, предусмотрен для холодного контура. На выступающей поверхности укрепляют трубку с горячим теплоносителем.

Инструкции по монтажу систем теплого пола от компании Валтек

Перед началом работ

Перед началом монтажа системы теплого пола от Валтек необходимо выполнить следующие действия:

• Установить термостат и настроить его в соответствии с инструкцией по эксплуатации;
• Очистить поверхность пола от грязи и пыли;
• Проверить правильность монтажа и состояние системы отопления и водоснабжения.

Приступая к монтажу системы теплого пола от Валтек, необходимо:

1. Установить изоляционный материал, который защитит от потерь тепла;
2. Прокладывать трубы системы теплого пола на расстоянии 15-20 см друг от друга;
3. Соединить трубы между собой и с магистралью отопления или водоснабжения;
4. Залить стяжку поверх труб.

После завершения монтажа необходимо настроить систему теплого пола:

• Установить герметичную защитную пленку;
• Подключить систему к термостату и проверить ее работоспособность;
• Проверить наличие утечек в системе;
• Протестировать систему на длительное время.

Наименование	Характеристики
Изоляционный материал	Толщина: 6 мм, Ширина: 1 м, Длина: 10 м
Трубы системы теплого пола	Диаметр: 16 мм, Толщина стенки: 2 мм
Термостат	Дисплей: ЖК-дисплей, Напряжение: 220 В, Температурный диапазон: 5-40 градусов
Герметичная защитная пленка	Толщина: 0,2 мм, Ширина: 1 м, Длина: 10 м

Инструкция по установке

Профессиональная инструкция по установке начинается с измерений и проектирования. При расчетах учитывается не только площадь помещения, но и то, насколько оно утеплено, а также наличие (отсутствие) других источников тепла. В среднем, мощность системы «теплый пол» для хорошо утепленного помещения может составлять от 90 до 150 Вт/кв м. При этом меньшая мощность может использоваться для жилых комнат, а для помещений с повышенной влажностью потребуются более мощное оборудование.

Процесс монтажа осуществляется в следующей последовательности:

• формирование бетонного основания;
• теплоизоляция, уложенная поверх чернового пола;
• укладка труб системы;
• заливка стяжки;
• финишное покрытие.

В качестве последнего может быть использован любой материал. Не менее ответственным этапом установки системы является настройка и регулировка смесительного узла и автоматики. Еще до заливки стяжки все элементы должны быть подключены между собой, после чего необходимо провести испытания.

Особенности системы «Металлополимерные» от компании Валтек для теплого пола

Система «Металлополимерные» от компании Валтек представляет собой инновационное решение для обогрева пола в жилых и коммерческих помещениях. Основой системы является труба, выполненная из высококачественного полиэтилена, обладающего высокой термической стойкостью. Труба защищена алюминиевой фольгой, которая предотвращает потерю тепла и повышает его отдачу в пол.

Для монтажа системы «Металлополимерные» не требуется специального оборудования или инструментов. Благодаря гибкости трубы, систему можно легко прокладывать в труднодоступных местах. Система имеет высокую устойчивость к механическим повреждениям и выдерживает большие нагрузки на пол.

• Высококачественный полиэтилен
• Защита алюминиевой фольгой
• Легкий монтаж
• Гибкость трубы
• Высокая устойчивость к механическим повреждениям

Система «Металлополимерные» от компании Валтек обеспечивает равномерное распределение тепла по всей площади пола и подходит для использования с любым типом напольных покрытий, включая плитку, ламинат, паркет и др. Система легко регулируется и позволяет экономить на затратах на отопление за счет использования более эффективного и экономичного обогрева пола.

Выбирайте систему «Металлополимерные» от компании Валтек и наслаждайтесь комфортным и эффективным обогревом пола в любом помещении!

Как установить напольное отопление

«Валтек» обучает специалистов по установке системы отопления в Москве и во многих городах СНГ. Они осуществляют подключение системы и проводят тестирование оборудования. Схема монтажа водяного тёплого пола:

• на ровное бетонное покрытие укладывают теплоизоляцию «Валтек»;
• к стене монтируют демпферную ленту; она выполнена из вспененного полимера; необходима для компенсации расширения материала; для блокирования тепловых волн;
• на утеплителе укладывают трубы 16*2 мм; используют методику «змейка» или «улитка»» укрепляют контур металлическими скобами;
• подключают контур к коллекторной группе; отдельные выходы для горячей и охлаждённой воды;
• на выходе к коллектору устанавливают шаровые краны 1”; их 2 шт.; на горячий и холодный контуры;
• из коллекторов выводят трубопровод 26*3 мм;
• на трубе с горячей водой устанавливают циркуляционный насос с шаровым краном;
• затем, подключают смеситель трёхходовой с термоголовкой и датчиком;
• выводят трубу с горячей водой к котлу;

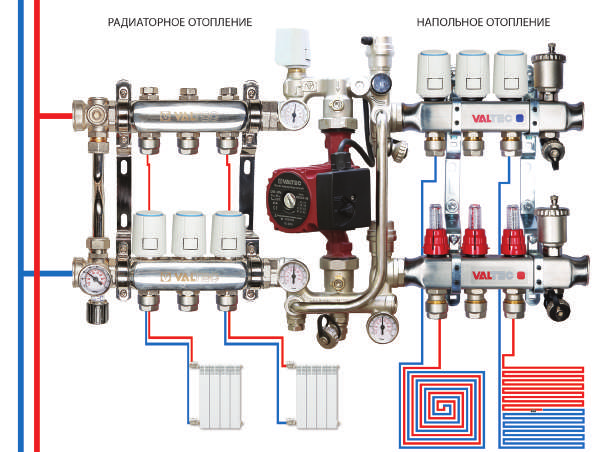

• отдельно можно сделать магистраль к радиаторному отоплению, если есть такая необходимость;
• прокладывают трубы с охлаждённой водой от коллектора к котлу;
• лишнюю жидкость отводят в накопительный бак; для него предусматривают отдельную линию; из накопительного бака можно вывести контур ГВС для хозяйственных нужд;
• на трубе, которая ведёт из ёмкости к котлу, устанавливают фильтр для воды, обратный клапан;
• проводят подключение горячих и охлаждённых труб к котлу; для этого в отопительном агрегате предусмотрены отдельные патрубки; они соединены с теплообменником.

Напольное отопление является хорошей альтернативой радиаторному обогреву. Тепло равномерно распределяется по всему объёму комнаты, создавая комфортный микроклимат. Система безопасная, долговечна. При использовании автоматического управления её легко эксплуатировать.

Плюсы и минусы теплого пола Valtec

Плюсы:

• Комфорт. Теплый пол создает уютную и комфортную атмосферу в доме, особенно в холодные месяцы.
• Экономия. Теплый пол Valtec потребляет меньше электроэнергии по сравнению с традиционными системами отопления.
• Простота установки. Теплый пол Valtec можно установить на любую поверхность, даже на пол с низким качеством.
• Безопасность. Теплый пол Valtec не имеет открытых элементов и не нагревается выше определенной температуры, что делает его безопасным для детей и животных.

Минусы:

• Стоимость. Установка теплого пола Valtec является более дорогостоящей, чем установка традиционных систем отопления.
• Сложность ремонта. В случае поломки теплого пола Valtec, требуется вызвать специалиста для его ремонта, что может быть затратным и затруднительным из-за размещения нагревательных элементов в полу.
• Перегрев. При неправильном подключении или эксплуатации теплого пола Valtec возможен его перегрев и повреждение.

Основные технические особенности конструкции

Инструкции по монтажу

Теплый пол перед заливкой стяжки опрессовывают в течение 3 – 4 дней

Чтобы отопление создавало комфортную температуру в помещении, проектировщики предварительно выполняют теплотехнический расчет. При этом учитывают площадь комнаты, наличие других источников тепла, теплопроводность ограждающих конструкций.

При устройстве подогрева в отдельной квартире принимают для жилых комнат с утепленными стенами необходимую мощность теплого пола 90 Вт/м2, для помещений с высокой влажностью это значение увеличивается до 150 Вт/м2.

Последовательность работы по укладке пола с водяным подогревом:

1. Устройство основания из бетона.
2. Укладка гидроизоляции.
3. Слой теплоизоляции из фольгоизола.
4. Разметка мест раскладки и крепления труб.
5. Установка и подключение узла ввода.
6. Рабочее испытание системы под давлением.
7. Регулировка автоматической аппаратуры управления.
8. Заливка цементной стяжки.
9. Укладка напольного покрытия.

Комплектация и возможности

Под маркой Valtec продукцию выпускает итальянская фирма. На рынке России они с 2003 года, так что наши реалии знают уже не понаслышке. Выпускается обширный ассортимент сантехнических инженерных приспособлений и устройств. И коллекторы для теплого пола среди них.

Общее описание

Коллектор теплого пола Valtec сделан из латуни или нержавеющий стали. Вернее, чаще всего, корпус сделан из нержавеющей стали, а «начинка» — из латуни. В каталоге называются они коллекторным блоком, так как идет пара устройств — на подачу и в обратный трубопровод. Комплекты в сборе оснащены:

• на подающей гребенке стоят расходомеры;
• на обратном трубопроводе — ручные запорные клапаны.

Внизу — подача и тут стоят расходомеры. Вверху — обратный трубопровод, установлены ручные клапаны

В таком варианте при помощи расходомеров можно отрегулировать поток теплоносителя в каждой из петель, а ручные клапаны на обратном трубопроводе служат для блокировки циркуляции. Но данная комплектация может быть автоматизирована. Для этого на ручные клапаны ставят сервоприводы, которые подключаются к установленным в помещениях терморегуляторам. Таким образом, можно поддерживать постоянную температуру пола или воздуха. Зависит от того, где установлены датчики тепла, потому что терморегулятор реагирует на их показания.

На коллектор Valtec также ставится автоматический отводчик воздуха. Это устройство, которое позволяет удалять попавший в теплоноситель воздух в автоматическом режиме.

Ассортимент

Все коллекторные блоки для теплого пола Валтек можно разделить на две группы: с настроечными расходомерами и без них. Всего три варианта в первой группе и два во второй, но в каждом количество подключаемых отводов от двух до двенадцати.

• С расходомерами на подаче
  • VTc.594.EMNX. Корпус — нержавеющая сталь AISI 304, фитинги — латунь CW617N, уплотнители — EPDM 70Sh, количество выходов — от 2 до 12. Рабочее давление 8 Бар, условный диаметр коллекторов — 1 дюйм, выходы — наружная резьба 3/4″, подсоединение — евроконус. Цена — от 9 тыс. руб. (на 2 выхода), до 25 тыс. (на 12 выходов).
  • VTc.589.EMNX. Коллектор для систем с пропиленгликолем. Корпус — нержавеющая сталь AISI 304, латунные фитинги и уплотнители из этилен-пропиленового каучука (EPDM 70Sh). Рабочее давление 9 Бар, температура теплоносителя не выше 90°C. Условный диаметр коллекторов — один дюйм, выходы на 3/4 дюйма евроконусом.

    Таблица совместимости разных коллекторов Valtec с комплектующими

  • VTc.596.EMNX. Латунный коллектор Valtec (латунь CW617N) с никелированным покрытием. Уплотнители EPDM 70Sh, фитинги из той же латуни. Рабочее давление 10 Бар, выходное подсоединение — евроконус, диаметр 3/4″.
    • условный диаметр коллектора 1 дюйм, количество выходов от 3 до 12. Цена от 12 тыс. руб. за 3 выхода, до 38 тыс. руб. за 12 выходов;
    • условный диаметр коллектора 1 и 1/4 дюйма, количество выходов от 4 до 12. Цена от 9 тыс. руб. за 4 выхода, до 45 тыс. руб. за 12 выходов.
• С ручными клапанами
  • VTc.588.EMNX. Нержавеющий коллектор теплого пола VTc.588.EMNX с термостатическими клапанами. Теплоноситель — вода или пропиленгликоль, рабочее давление 9 Бар, температура 90°C. На подаче стоят настроечные ручные клапаны. Количество выходов — от 3 (6 тыс. руб.) до 10 (15 тыс. руб.), подсоединение через евроконус 3/4″, условное сечение коллекторов — 1″.
  • VTc.594.EMNX. Латунный коллектор Valtec для систем с повышенной температурой — до 120°C, давлением 10 Бар. В комплекте ручные балансировочные клапаны и термостатические.
    • условный диаметр коллекторов 1″, количество выходов от 3 (10 тыс. руб.) до 12 (27 тыс. руб.);
    • коллекторы сечением 1 и 1/4″, количество выходов от 4 (16 тыс. руб.) до 12 (36 тыс. руб.).

В базовую комплектацию входят заглушки коллекторов, автоматические воздухоотводчики, дренажные краны (для заполнения или слива теплоносителя), кронштейны для установки.

Это интересно: Влагостойкие листы ГВЛ для пола 1200х600х20 мм Knauf — характеристики изделий «Суперлист» и « Суперпол», вес материала толщиной 10 мм, технология укладки листов

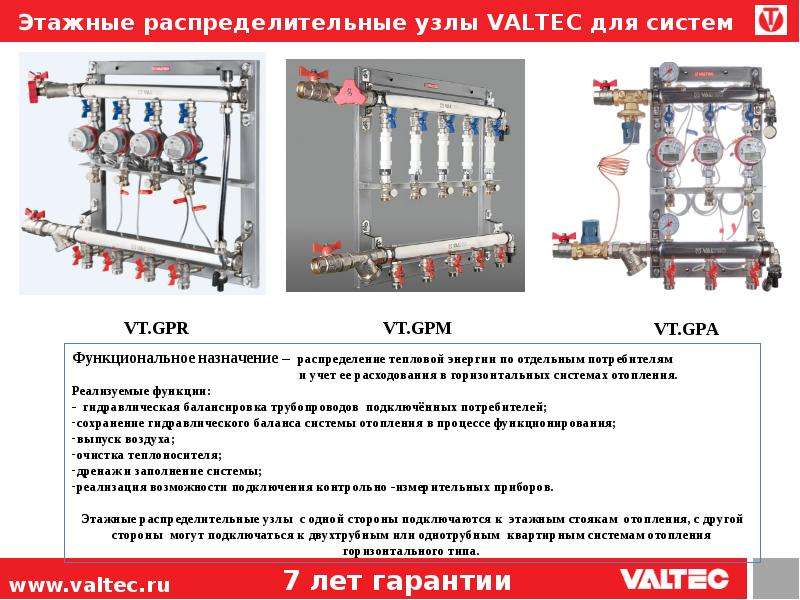

Этажные узлы VALTEC преимущество ваших новостроек

В настоящее время в многоквартирных домах активно внедряются системы отопления с горизонтальной разводкой, обеспечивающей выполнение требований Федерального закона № 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности», а также более комфортное и экономичное пользование отоплением, чем системы с вертикальной (стояковой) разводкой.

Горизонтальные системы отопления в многоквартирных домах – это возможность организовать достоверный поквартирный учет расходования и индивидуальное управление подачей тепловой энергии в каждую квартиру.

Размещение узла учета и управления на лестничной площадке предоставляет эксплуатирующей организации свободный доступ к оборудованию для контроля его работы, настройки, обслуживания, сбора показаний теплосчетчиков. Вынос стояка за пределы квартиры исключает риск ущерба жилым помещениям в случае аварии.

Специально для современных инженерных систем наша компания разработала и реализует готовые решения – этажные коллекторные узлы VALTEC, быстро монтируемые на объекте, предусматривающие установку индивидуальных теплосчетчиков, облегчающие наладку и обслуживание системы.

Узел распределительный этажный VALTEC – выпускаемое в России готовое решение для многоквартирного дома, простой доступ к преимуществам горизонтальной системы отопления, включая поквартирный учет тепла.

Преимущества труб Валтек

Компания Валтек занимается производством труб для систем теплого пола уже более 10 лет и заслужила репутацию надежного и качественного поставщика на рынке отопительных систем. Вот некоторые преимущества продукции Валтек:

• Долговечность. Трубы Валтек изготавливаются из высококачественных материалов, которые обеспечивают долговечность работы системы.
• Устойчивость к коррозии. Трубы Валтек не подвержены коррозии, что гарантирует долгий срок эксплуатации системы.
• Экологичность. Трубы Валтек не содержат вредных веществ и материалов, что делает их безопасными для здоровья.
• Удобство монтажа. Трубы Валтек имеют различную длину, что облегчает монтаж и выравнивание системы.
• Герметичность. Трубы Валтек имеют высокую герметичность, что предотвращает утечку тепла и позволяет экономить энергоресурсы.

Выбирая трубы Валтек, вы можете быть уверены в надежности и безопасности вашей системы теплого пола. Обращайтесь к профессиональным специалистам компании Валтек и получите качественное решение для ваших потребностей!

Этапы проектирования

Для создания водяной нагревательной системы напольные поверхности нужно сделать ориентировочные расчеты. Исключительно на основе обретенных данных выбирается материал и разрабатывается инновационная схема их процесса установки. Благодаря профессиональному подходу компании, теплые гидравлические полы Валтек могут иметь пару вариантов комплектации.

На начальной стадии нужно высчитать хорошую теплопроизводительность системы. Она зависит от диаметра труб, режима работы температур и наличия главного отопления

Также принимается во внимание материал изготовления верхнего слоя для защиты (стяжка на основе бетона) и потери тепла помещения

В действительности расчет теплого гидравлического пола собой представляет очень непростую операцию. Благодаря этому с целью облегчить данный этап проектирования принято пользоваться следующими параметрами:

• При хорошей тепловой изоляции помещения требуемая номинальная мощность нагрева может составлять от 90 до 150 Вт/м?. Для «мокрых» помещений (ванная, кухня) она будет выше, для жилых помещений – в районе 100 Вт/м?.
• Расстояние между трубами (шаг укладки) изменяет мощность системы. В большинстве случаев он может составлять от 150 до 300мм. Чем больше дистанция между магистралями, тем ниже удельная мощность нагрева.
• Трубный диаметр. Приличная площадь сечения за собой влечет повышение отопительные площади. Но одновременно с этим кол-во теплового носителя также увеличивается. Благодаря этому принято использовать трубы диаметра от 14 до 20 мм.

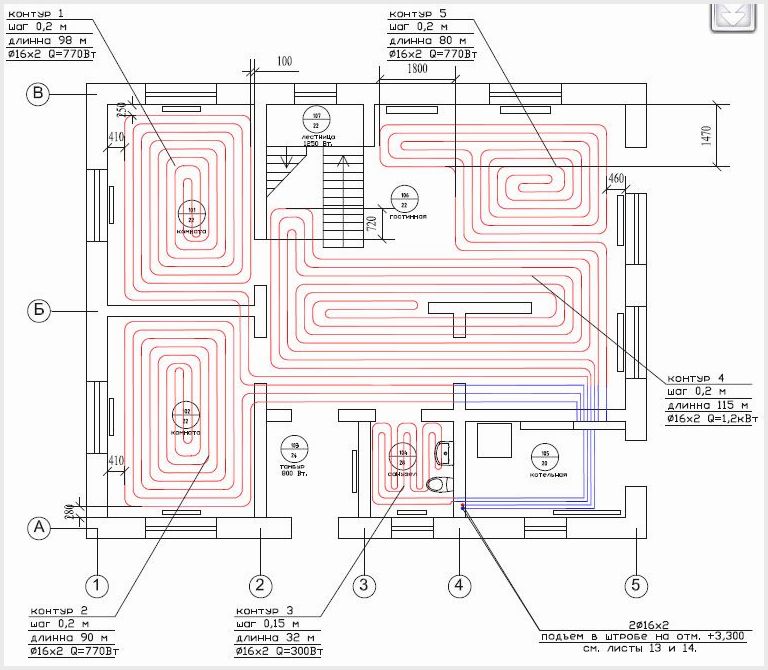

Зная такие требования можно составить хороший чертеж, на основании которого будет укомплектован теплый гидравлический пол. Схема собой представляет план помещения, на котором указываются срок прокладки магистралей, место процесса установки управляющих и сортировочных компонентов и подключение к системе отопления.

Историческая справка о марке Valtec

Хотя в большом количестве источников можно найти информацию, что компания Валтек является итальянской, это не совсем так. Идея создания предприятия наравне принадлежит российским и итальянским специалистам.

Изначально, основным направлением компании является производство запорной и регулирующей арматуры, систем водоснабжения и отопления, оптимально соответствующих отечественным условиям эксплуатации.

На сегодняшний день, оборудование Valtec для систем водяного напольного отопления, а также большинство комплектующих, попадающих на рынок отопительного оборудования, изготавливаются в Китае. Представители компании тщательно следят за качеством продукции, проверяя её на соответствие европейским и российским нормам и стандартам.

Технические характеристики

На рынке отопительных системы лидирующие позиции занимают бренды Valtec, Rehau, Теплолюкс.

Технические параметры представлены в табличных данных:

Бренд	VALTEC	REXAU	Теплолюкс
Стадия строительства	Новое/реконструкция
Конструкция пола	Заливной (бетонная стяжка), без стяжки (сухой монтаж)
Форма помещения	Сложная/прямоугольная
Тип труб	Металлополимерные Из сшитого полиэтилена 16/2.0 20*2.0 мм, t до 95°	Сшитый полиэтилен 16*2.2 мм – 63/8.6 мм	Нержавеющая сталь (гофрированная труба)
Комплектующие	Тройник с термометром Расходомер Фитинги Соединитель обжимной	Коллектор Узел автоматики Запорная и регулирующая арматура Теплоизоляция Демпферная лента Изоляция Насос Присадки для стяжки	Фитинги Теплоизоляционные маты с фиксаторами Терморегулятор Насос циркуляционный Термостатические головки Смесительный узел Коллекторный узел
Диаметр коллектора	1’’ 1 ¼’’	—	—
Количество выходов	3-12	2-12	2-12
Max t теплоносителя	120°С	95°С	80°С
Рабочее давление	10 Бар	10 Бар	8 Бар
Коэффициент пропускной способности запорного клапана	2.5 м³	—	—
Смесительный клапан	Трехходовый с боковым и центральным смешением	Трехходовый	Трехходовый
Насосно-смесительный узел	Есть	Есть	Есть
Теплоизоляция	Плиты пенополистирольные	Пенополистирольные монтажные маты	Пенополистирольные монтажные маты
Шкафы распределительные	Есть	Есть	Есть

Как собрать коллектор?

Распределительный блок «Valtec» производится в сборе. На горячей трубке уже установлены расходомеры. На холодной линейке находятся термоголовки, но изделие может иметь только выходы для крепления терморегулирующих устройств. Они защищены пластиковыми колпачками. Производитель даёт возможность выбирать, какую автоматику установить: термоголовку, сервопривод.

К коллекторной группе необходимо подсоединить некоторые небольшие элементы:

1. Справа к трубкам подсоединяют отсечные клапаны. В комплекте их 2 шт.
2. В клапаны подключаются поплавковое устройство для отведения воздуха.
3. Напротив воздухоотводчиков, с нижней стороны трубок присоединяются дренажные клапаны.
4. Торцы гребёнки закрываются заглушками.

Рекомендуем: Как сделать тёплый пол от полотенцесушителя?

К гребёнке отдельно подключается циркуляционный насос и трёхходовой или двухходовой клапан. Данные устройства приобретают отдельно. Они подключаются слева к трубке, в которую поступает холодный теплоноситель. Используют латунные резьбовые фитинги.

Выводят холодный и горячий контуры из металлических труб, которые подключаются к котлу или печи. Они соединяются посредством байпаса на выходе из коллекторной группы. Между контурами устанавливают циркуляционный насос с термодатчиком.

Настройку ротаметра проводят при тестировании системы обогрева. Необходимо снять с устройства защитную гильзу. С помощью красного кольца, верхней втулки, выставляют ротаметр на ноль.

Далее с помощью той же втулки устанавливают клапан на о для больших помещений, на о для маленьких комнат. Чтобы зафиксировать параметры ротаметра нижнее кольцо поворачивают вправо до упора.

Возвращают защитный колпачок на прежнее место. Ротаметр может не иметь фиксирующего кольца. В этом случае показатель наполняемости трубопровода выставляется без фиксации. Необходимо регулярно проверять работу клапана.

Гребёнку укрепляют на стене или размещают в коллекторном шкафу. Производитель даёт гарантию на оборудование 10 лет. Центры обслуживания находятся в Санкт-Петербурге, в Москве. Прослужит блок более 50 лет.

При необходимости ротаметр или термоголовку можно заменить без отключения системы отопления. При использовании программируемого терморегулятора работу блока управления тёплым полом можно осуществлять через электронные гаджеты.

Рекомендуем: Сколько потребляет тёплый пол?

YouTube responded with an error: Access Not Configured. YouTube Data API has not been used in project 268921522881 before or it is disabled. Enable it by visiting https://console.developers.google.com/apis/api/youtube.googleapis.com/overview?project=268921522881 then retry. If you enabled this API recently, wait a few minutes for the action to propagate to our systems and retry.
