Монолитное строительство частного дома своими руками и Пошаговые инструкции

Виды опалубки при монолитном строительстве

Монолитное строительство всегда осуществляется при помощи опалубки

Монолитное строительство всегда осуществляется при помощи опалубки. В зависимости от области применения существуют такие виды опалубки:

• Для фундамента. Устанавливается на горизонтальные подпорки и подкосы;
• Для стен. Устанавливается с помощью кронштейнов, стоек и соединительных замков;
• Для потолочных перекрытий. Настилается на подготовленную конструкцию из объемных подпорных или телескопических стоек;
• Туннельная;
• Для кольцевых стен с измененным радиусом.

Используя различные сочетания видов опалубки, монолитные работы можно проводить для любых элементов конструкции будущего здания.

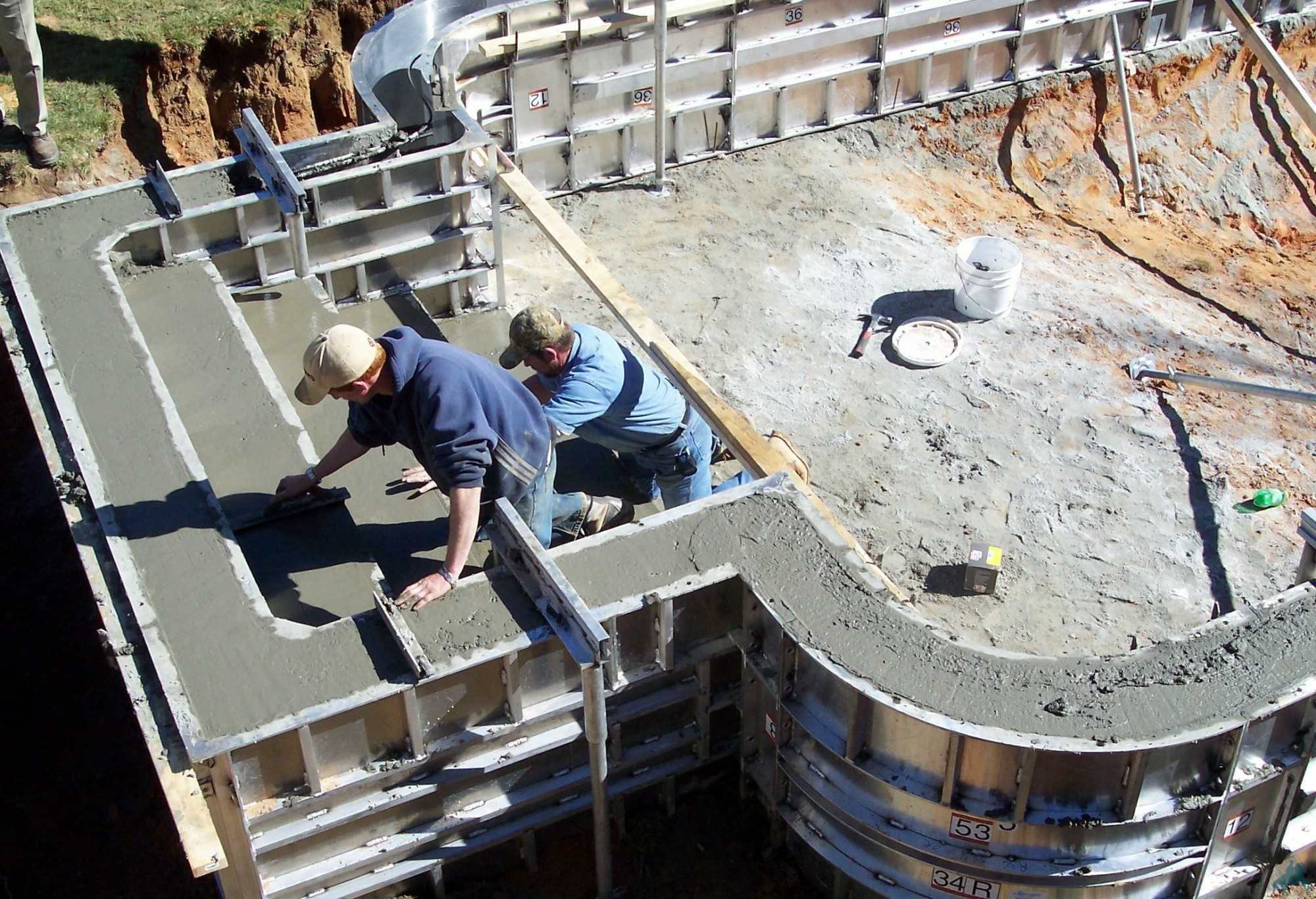

Съемная опалубка

Съемный вид опалубки изготавливают из стали, пластика, древесины, алюминия и других материалов

Съемный вид изготавливают из стали, пластика, древесины, алюминия и др. Различный материал, из которого изготавливается опалубка, требует индивидуального подхода при эксплуатации. Например, фанерная — должна хранится в сухом месте. Для проделывания отверстий в фанере или распиле, чтобы не повредить ламинирование и шпон, необходимо использовать пилу с мелкими зубьями. Отверстия под кабели и трубы нужно проделывать с двух сторон.

Несъемная опалубка

Данный вид опалубки состоит из пенополистерола, готов к применению и не требует дополнительной обработки. Производители выпускают в продажу всевозможные конфигурации: продольные, угловые, надоконные и подоконные и т.д. Сооружение съемной опалубки напоминает сборку конструктора, который потом заливается бетон.

Инструкция к правильному утеплению

Каркасный дом шаг за шагом строится, и теперь необходимо заняться утеплением дома. Качественный утеплитель обеспечивает способность сохранять комфортную температуру в зимний период от холода, а также определяет ваши будущие расходы на оплату зимнего отопления. Поэтому исходя из этого лучше перестараться и утеплить каркасный дом своими руками хорошо, чем сэкономить и недостаточно теплоизолировать стены строения.

Минеральная вата в виде прессованных матов – оптимальный вариант утепления каркасной конструкции. Пропускает воздух, обеспечивает воздухообмен, ограничивает теплопотери из-за того, что не проводит тепло из дома на улицу, не слёживается и не теряет своих свойств и характеристик со временем. При установке – немного сжимается и после расправляется, что обеспечивает отсутствие монтажных швов, щелей, через которые также обычно происходят теплопотери.

Пенопласт – жёсткие плиты из пенополиуретана. Имеют одно преимущество перед матами из минваты – дешевле в цене. Во всём остальном уступают ватному утеплителю. Не сжимаются при монтаже и оставляют небольшие щели, которые необходимо задувать пеной. Не пропускают воздух и не обеспечивают воздухообмен

Требуют сооружения вытяжной вентиляции при постоянном проживании в жилом доме, из за содержания вредных веществ и на это надо обратить внимание

Поскольку теплоизоляция матами из минваты имеет явные преимущества – обратимся именно к этой технологии.

Минеральная вата – влаговпитывающий материал. Поэтому при установке внутрь стены её закрывают с наружной стороны специальной плёнкой. Эта плёнка должна быть выполнена из мембраны, которая не будет останавливать воздухообмен. То есть структура мембраны должна пропускать влажный пар только с одной стороны, т.е. не пропускать влагу из атмосферного воздуха и выпускать изнутри.

На заметку
Использование полиэтилена вместо мембраны сводит на нет усилия по сооружению «дышащей» стены дома. С таким же успехом можно, например, утеплить стену воздухонепроницаемым пенопластом.

Блокировать выведение влаги также может наружный отделочный материал. Поэтому между мембраной и наружными плитами предусматривается воздушный зазор – пустота или прослойка воздуха толщиной 50 мм. Через неё будет выходить тот влажный воздух, который скопился в каркасной стене. Для сооружения такого зазора используют деревянную обрешётку –деревянные планки шириной 50х50 мм. Их крепят вдоль опор поверх утеплителя. После на обрешётку крепят панели наружной стены.

Установка опалубки

Чтобы придать форму бетонной массе и зафиксировать её в конструкции, используется опалубка. Конструктивно опалубки разделяют на два вида – сборно-разборная и несъемная.

Сборно-разборная опалубка

В частном монолитном строительстве довольно распространена конструкция деревянной стационарной опалубки. Она состоит из деревянных щитов из досок и фанеры, а после окончания работ обычно подлежит утилизации. Кроме опалубки из дерева, существуют сборно-разборные опалубки с другими конструктивными особенностями.

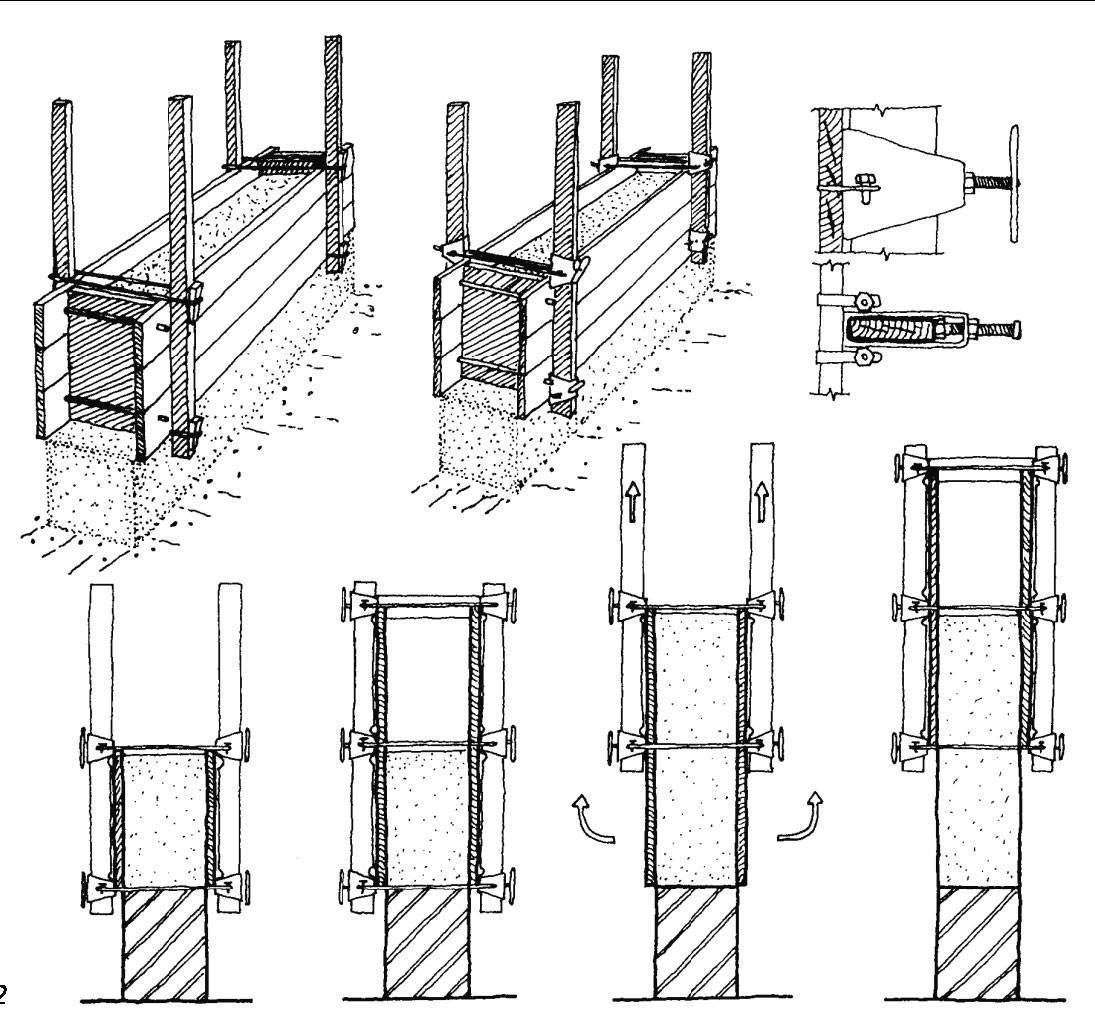

• Переставная опалубка представляет собой конструкцию из металлических щитов. Щиты скрепляются болтами, как вдоль, так и поперёк, позволяя установить несколько рядов в высоту. Такая опалубка предназначена для многократного использования.
• Скользящая опалубка. Конструкция данного типа отличается тем, что при помощи механизма опалубка сама поднимает себя к следующему этапу бетонирования. Используется в строительстве высотных зданий методом монолитного литья.

Если вы строите монолитный дом, запомните, что наиболее оптимальным вариантом для направления бетона «в нужное русло» считается обычная деревянная опалубка.

Несъемная опалубка

В последнее время при устройстве монолитных стен применяют несъемную опалубку из полистирола. Конструкция опалубки состоит из пустотелых пеноплексовых блоков размером с обычный шлакоблок. Работать с таким материалом достаточно легко.

• Укладываем 5-6 рядов блоков кирпичной кладкой.
• В полости блоков монтируем арматурный каркас (во многих случаях, достаточно вертикально установленных стержней рабочей арматуры, соединенных между собой по периметру с интервалом 3-4 ряда).
• Заливаем бетоном.

Необходимо отметить, что стенки блоков служат достаточно эффективным утеплителем.

Общие сведения

Достоинства

К плюсам можно отнести такие моменты:

Благодаря особенностям технологии вы сможете возводить строения любой архитектурной формы, и при этом не ограничиваться плоскими поверхностями и прямыми углами.
Скорость и простота возведения тоже относятся к плюсам, так как заливка бетона под опалубку – процесс быстрый. При этом если потребуется, процесс можно приостановить, но ущерба качеству и прочности конструкции не будет.  В любом случае при аналогичной ситуации, но с большинством других компонентов для приостановления потребовалось бы много действий.
Домам на монолитной основе характерны тепло и отличная звукоизоляция, так как нет шва и стены глухие.

Работы можно провести в любое время и при любой температуре, но идеальным вариантом будет все же лето.
Монолитный дом намного легче, нежели кирпичный и для обустройства подойдет даже облегченный ленточный фундамент.
Усадка равномерная, а это не дает появиться трещинам.
Внутренняя площадь монолита больше, чем в кирпичном  доме. Дело в том, что при похожем уровне теплопроводности железобетонные стены в несколько раз тоньше кирпичных.
В технологии предусмотрено использование несъемной и съемной опалубки

Неважно, как из двух будет выбрана, так как стены все равно получаются идеально ровными и пригодны для отделки в дальнейшем.

Как видите, преимуществ монолитного строительства частного дома более, чем достаточно.

Недостатки

Но было бы несправедливо не отметить, что есть и недостатки:

1. Строительство усложняется необходимостью использования специальной техники, а именно бетономешалки. Оптимальное решение в данном случае – взять оборудование в аренду, при этом ориентируясь на тот объем состава, который придется заготавливать по вашему темпу работы.
2. Бетонные перекрытия не самые простые элементы при возведении. Что касается покрытия плитами, то для этого потребуется пригонять на место полномасштабный кран-подъемник. Из-за этого  многие хотя обустраивать деревянные перекрытия вместо бетонных,  а это в значительной мере снижает шумоизоляцию изнутри.

Съемная опалубка

Классическая схема предусматривает возведение дома монолитного типа при помощи съемной опалубки. Она представляет собой форму, в которую следует заливать бетон. Их делают индивидуально по размерам, указанным в проекте. При этом, если в плане предусмотрено строительство, которое отходит от стандартом, то процесс изготовления опалубки станет дорогостоящим и длительным.

В роли материала для создания опалубки используйте фанеру, металл, дерево или пластиковые формы. При этом все элементы должны быть скреплены при помощи шайб и гаек. После того, как смесь застынет, опалубку можно поднять и использовать повторно.

Несъемная опалубка

Этот способ монолитного строительства своими руками более современный. Опалубка в этом случае будет идти не просто в виде формы на период застывания, но и станет неотъемлемой частью стены и будет отвечать за ее свойства изоляции. В качестве материала для изготовления используйте пенополистирол, который имеет отличные изолирующие качества и прочный для выдерживания давления на не застывшей смеси бетона. Стандартная толщина материала с двух сторон может быть от 0,5 до 0,75 м.

Строительство  с использованием технологии несъемной опалубки самое быстрое и дешевое, так как вы сразу же обеспечите дальнейшую теплоизоляцию и процесс отделки будет  в разы оперативнее. Будет достаточно обшить такую поверхность панелями и дом будет выглядеть великолепно.

Технология монолитного строительства

На сегодняшний день строителями используется две технологии возведения монолитных стен. Каждая обусловлена типом опалубки, который применяется:

• съемная — конструкция разбирается после затвердения бетона;
• несъемная — демонтаж которой не предусмотрен.

Монолитные стены со съемной опалубкой

Съемную опалубку можно использовать многократно

Съемную опалубку можно использовать многократно. Как правило, сборная опалубка изготавливается из металла или (и) древесины: металлические щиты крепятся на деревянный каркас.

Форма выставляется на ширину будущей стены и высоту слоя бетона (20-200 см), который заливается одномоментно, как в форму.

Строительство стен с помощью съемной опалубки:

1. Сборка и установка опалубки. Для этого собираются щиты из брусков и досок толщиной до 50 мм. Панели опалубки выставляются противоположно друг другу щитом к щиту, и расстояние между ними фиксируется брусками-распорками. Противоположные панели скрепляются стяжными болтами или скруткой из проволоки. Далее, устанавливаются распорные откосные стойки с шагом 1 м.
2. Армирование. Конструкцию стен для надежности армируют, путем установки в опалубку каркас из арматуры или армированную сетку (стальную или пластиковую).
3. Заливка бетона. Опалубку заливают бетонной смесью послойно (не более 50 см за раз). Затем только что залитую смесь уплотняют глубинным вибратором. После того как слой бетона застыл, опалубку переставляют выше, для заливки следующего слоя. Так повторяют возведения необходимой высоты стены.

Опалубку заливают бетонной смесью послойно (не более 50 см за раз)

Бетон набирает достаточную прочность для выполнения последующих работ в течение пяти недель. Только по прошествии этого срока можно начинать утепление стен и фасадные отделочные работы.

Есть вариант создания более теплых стен с применением смесей с меньшей теплопроводностью (например, пенобетон, газобетон, керамзитобетон, шлакобетон или перлитобетон). Однако эти материалы менее устойчивы к нагрузкам и разрушению (подходят для зон с минимальной сейсмоактивностью).

Используя технологии мокрого или вентилируемого фасада, стены можно утеплять минеральной ватой, «теплой» штукатуркой, пенополистиролом, экструдированным пенополистиролом.

Кроме такого утепления, можно использовать метод колодцевого фасада. Заключается он в том, что с наружи бетонной стены с небольшим отступом от нее делается кладка из кирпича или плитки, а в образовавшийся зазор заполняется утеплителем: эковатой, керамзитом и др.

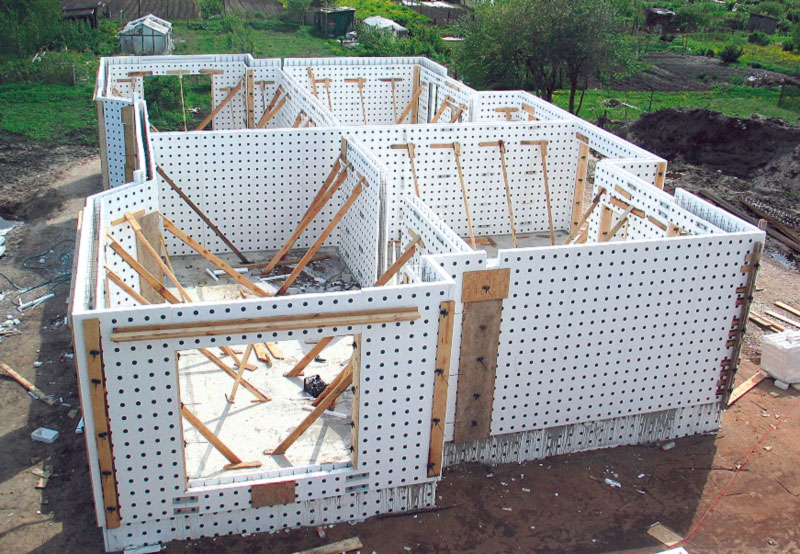

Монолитные стены с несъемной опалубкой

Несъемная опалубка – это блоки или панели выполненные из различных материалов, которые монтируются в конструкцию, армируются и затем заливаются бетоном

Несъемная опалубка – это блоки или панели выполненные из различных материалов, которые монтируются в конструкцию, армируются и затем заливаются бетоном. После того, как застывает бетонная смесь, конструкция не снимается, выполняя функцию утеплителя.

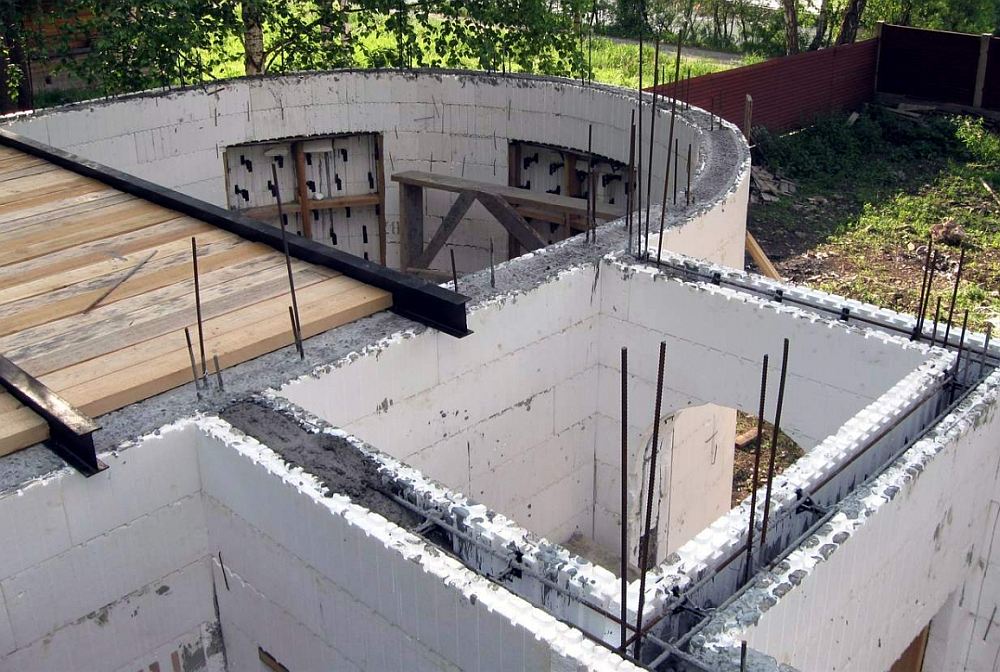

Термоблоки из вспененного полистирола – самый популярный вид несъемной опалубки на сегодняшний день.

Строительство стен с помощью несъемной опалубки:

1. Установка опалубки. Блоки опалубки из пенополистирола выкладываются на поверхность фундамента, при этом их соединяют в замки «шип-паз», которые обеспечивают прочность конструкции и не дают бетону вытекать. Для одной заливки блоки выкладываются на высоту до 50 см (иначе раствор будет плохо застывать).
2. Армирование конструкции. Внутри блоков предусмотрены специальные пазы для закладки горизонтальных армирующих стержней. После их установки, проводят армирование по вертикали. В местах соединения вертикальные и горизонтальные стержни между собой соединяют вязальной проволокой.
3. Заливка в опалубку бетона. Бетонная смесь заливается одномоментно на высоту выстроенной опалубки и сразу уплотняется глубинным вибратором. Пока бетон застывает, можно начинать выкладывать следующий ряд опалубки. Как правило, время на выкладку следующего ряда опалубки равно времени застывания бетона в предыдущем ряду, поэтому процесс возведения стены практически проходит без остановок.
4. Отделочные работы. Для отделки монолитных стен с несъемной опалубкой можно использовать практически любые материалы. Это необходимо для защиты пенополистирола от различных повреждений.

Какими преимуществами обладает несъемный способ опалубки?

Схема устройства стены монолитного дома.

Несъемная опалубка может иметь абсолютно разные формы. В данном случае возможно не только применение продольных, но и надоконных, подоконных, угловых и других форм. Несъемный вид опалубки пользуется большой популярностью, что объясняется изоляционными качествами, которыми он обладает, отсутствием в необходимости покупки утеплительного материала, а также более простой технологией установки.

Справившись с обустройством гидроизоляционного слоя поверх фундамента, можно приступить к этапу установки опалубки, для этого вам потребуется пенополистирол. Для ее скрепления можно применить специальные профили, которые скрепляются способом «шип-паз». Таким образом бетонная смесь ляжет максимально ровно и качественно. Пенополистирольная опалубка может иметь разную толщину, стандартна ширина, которую имеет блок — 150 мм.

Объясняется это тем, что прямой контакт теплой смеси и пенополистирола может вызвать скопление конденсата, а это, как известно, причина образования плесени и грибков. Как уже было описано выше, утепления стены с несъемным способом опалубки не требуется.

https://youtube.com/watch?v=P6_cXqMj7II

В завершение наносится декоративная штукатурка или же устанавливается сайдинг.

С несъемной опалубкой

Несъемный метод опалубки имеет следующие виды конструкции: угловые, продольные, надоконные, подоконные. Этот способ сооружения стен обладает внутренним слоем теплоизоляции, который позволяет сэкономить на отоплении. Упрощает монтаж конструкции за счет своей легкости и создает различную конфигурацию помещений.

Теплоизоляция материала особенно важна для зданий и сооружений, ведь ее отсутствие требует возведения стен большой толщины. Из недостатков наблюдают образование опасности в результате выделения токсинов в атмосферу, появляющиеся при пожаре построек.

Технология постройки

Опалубка размещается на слое гидроизоляции и крепится в пазы, такая технология создает крепкую заливку бетонным раствором, в результате которого отсутствует утечка смеси в стыках. Заливая опалубку, запрещается использовать подогретые растворы, они способны образовать конденсат в больших количествах, что увеличит влажность помещения. Применяя несъемную опалубку, обеспечивается дом с хорошим слоем теплоизоляции, который потребует только покрытие пенополистирольных плит облицовочным материалом.

Материалы и цены

Немаловажно так же использовать качественные и дорогие материалы. Используемая арматура не должна иметь следов коррозии и деформаций

Используемая арматура не должна иметь следов коррозии и деформаций.

У бетона состав и пределы прочности должны соответствовать той марке, которую заявил изготовитель. Зимой хорошим шагом будет использование специальных противоморозных добавок для бетона. Если же минусовая температура на площадке имеет предельные показатели, то ведение работ лучше остановить.

При монтаже съемной опалубки важно проследить, чтобы она не изменила форму. Приобретать строительные материалы следует только у проверенных фирм, попросив предъявить сертификаты соответствия качеству продукции и гигиеническим требованиям

Цена строительства зависит от многого. Факторы, которые влияют на ее формирование:

• Стоимость строительных материалов;
• Затраты на логистику;
• Аренда опалубки, техники и инструмента;
• Оплата труда рабочих.

Обычно все это заранее рассчитывается в строительной смете.

Достоинства монолитно-каркасной технологии

Благодаря нижеперечисленным достоинствам, каркасно-монолитный метод широко используется в строительстве частных домов и жилого фонда страны. Среди основных плюсов следует выделить:

• Быстрота возведения. Монолит легко принимает форму, быстро отвердевает. По сравнению с другими методами – наиболее быстрое возведение каркаса.
• Устойчивость к сейсмоактивности. Возведенный по такой технологии дом способен выстоять при землетрясении до 7-8 балов по шкале Рихтера.
• Небольшая и равномерная усадка строения. Благодаря практическому отсутствию усадки дом не дает трещин. Можно сразу приступать к внутренней и наружной отделке и не ждать усадки.
• Бесшовность конструкций значительно продлевает срок и качество эксплуатации жилья. Монолитно-каркасное строительство используют при возведении особо прочных конструкций мостов, вокзалов, метро, где прочность имеет решающее значение для безопасности жизни людей.
• Относительно малый вес конструкций. Благодаря этому свойству можно возводить каркасы на слабых не способных выдержать большие нагрузки грунтах.
• Небольшая толщина стен позволяет расширить внутренне пространство помещения, значительно снижая трудозатраты.

Порядок строительства

Когда строите каркасно-монолитное строение, технология предусматривают постепенное возведение прочного фундамента, монолитных перемычек и перекрытий, являющихся основой жёсткости, прочных колонн с применением арматуры.

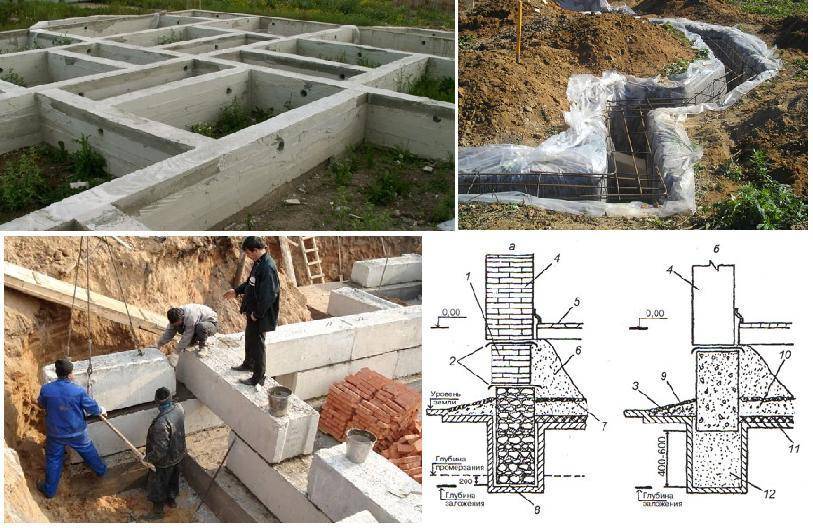

Фундамент

Перед тем, как построить монолитно-каркасный дом, плюсы и минусы строительства  надо рассмотреть подробно. Для избежания чрезмерного напряжения в будущей конструкции постройки, следует обеспечить возведение прочного и надёжного основания в зависимости от сложности и этажности будущего строительства.

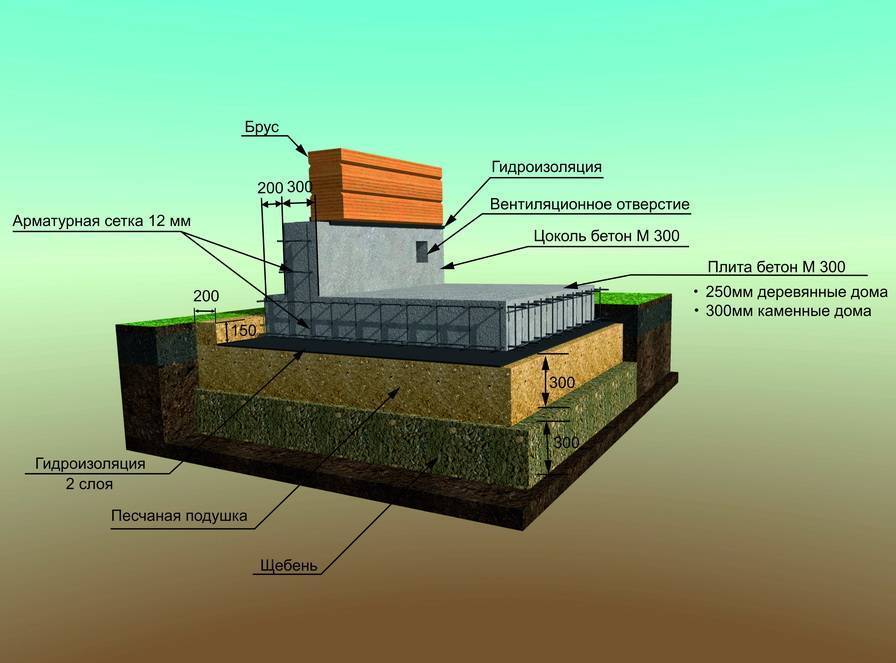

Плитный фундамент.

Тип фундамента может быть абсолютно любой, как свайный, так и ленточный или плитный. Если коттедж будет небольшой, не требует сооружения подвала и строительство проходит на почвах с небольшим уровнем подводных течений и вод. Допускается сооружение блочного фундамента с мелким заглублением либо фундамента монолитного типа.

Если планируется возведение постройки по каркасно монолитной технологии строительства с сооружением подвала, то рекомендуется выбирать фундамент ленточно-монолитного типа. Сваи в качестве фундамента могут использоваться на почвах, где грунт может стать дополнительной опорой будущей постройки, независимо от уровня подземных вод.

Плита в качестве фундамента оптимальна на тех типах почвы, где грунты имеют сильные пучинистые и подвижные свойства, но подойдёт больше для небольших частных построек, нежели для многоэтажных жилых комплексов.

На заметку

Самое пристальное внимание при создании проекта каркасно монолитного дома следует уделить как раз рассветам фундамента — глубине его залегания, ширине стенок, чипсов опор свай и столбов, их количеству и другим важнейшим факторам.

Опалубка для постройки

Как мы уже говорили, перекрытия и колонны создают несущее основание. Ускорение процедуры можно добиться если стены сделать не из блоков или кирпичей, а точно также отлить из монолитного бетона. В целом состав каркасных стен и столбов будет схожим: арматурный каркас, съёмная или несъёмная опалубка для создания формы.

На заметку

Съёмная деревянная и фанерная опалубка изготавливается в соответствии с размерами будущих колонн, крепится к ним при помощи специальных металлических опор. После закладки арматуры и заливки бетона деревянный каркас убирается в среднем через неделю.

Чтобы упростить демонтаж и создания дополнительной гидроизоляции можно заложить внутрь листы рубероида, для надёжного сращивания с бетоном. Несъемная же опалубка собирается по типу конструктора из полистирольных пластов и идеально совмещает в себе не только функции каркаса, но и дополнительного утепления.

Расчет каркаса постройки

С учётом того, что в основе столбов и стен лежит арматура, ее примерный расход составит не менее 25-30 кг на 1 квадратный метр общего объема железобетона. Сечение продольной и поперечной арматуры должно составлять не менее 80-100 мм.

Стены для постройки по технологии.

Шаг прутьев в каркасе достигает от 150 до 250 мм, собирается путем проведения сварочных работ или связывания проволочными шнурами. Связанные или сваренные прутья арматуры закрепляются в деревянном каркасе опалубки.

Заливка бетонного раствора

Выбор бетонного раствора должен остановиться на материалах с достаточной степенью прочности — от М300 до М400 или аналогах. Заливка должна производиться непрерывно не допускается высыхания отдельных слоев бетона. Если же высыхание произошло, необходимо смочить водой высохший слой до образования рельефа. Для предотвращения подобных ситуаций рекомендуют использовать погружные вибраторы и лопаты

Заливка стены монолитно-каркасного строения происходит участками по 500-700 мм, важно следить за уровнем и устанавливать их и колонны на одинаковой высоте

Установка перекрытий

Перекрытия монолитно каркасного дома должны образовывать пояс жёсткости, путем перевязывания выставленных прутьев каркаса и их выпуска из ниже располагающихся колонн. Стойки пола первого этажа послужат распорками, поддерживающими опалубку во время застывания бетонного раствора. Так же непрерывно заливают бетонный раствор перекрытий. После засыхания раствора, деревянная опалубка демонтируется.

Сравнение каркасов

Сборные каркасы менее материалоемкие, чем монолитные. Монолитный каркас затрачивает меньше материала и арматуры. Эти каркасы устанавливают сразу на месте строительства, тем самым сокращая энергозатраты, исключают стыки колонн, уменьшают затраты на технологическое оснащение, ознакомление с новинками строительства.

Сборному каркасу требуется больше материалов для изготовления, таких как сталь, инвентарные палубы, устройства для поддержки. Но каркасы не нужно доставлять, а можно собрать сразу на месте, а не на производстве. Меньше энергии затрачивается на возведение и при этом не нужна сварка. На сегодняшний день эти каркасы стали доступны.

Монтаж опалубки

Теперь поговорим о таком моменте, как монтаж опалубки, ведь устройство плиты перекрытия предполагает, что бетон заливается в опалубочную конструкцию, положенную горизонтально. Она обычно имеет название палубы. Есть следующие варианты обустройства данной конструкции:

• установка уже готового съемного решения – пластикового или металлического;
• создание опалубки на месте, с применением досок либо фанеры влагостойкого типа.

Первый вариант использовать легче, ведь опалубка разбирается, у нее есть опоры телескопического типа, которые нужны для ее поддерживания на определенном уровне. Если создавать опалубку самому, то следует знать, что толщина фанеры должна быть 2 сантиметра, а толщина досок обрезного типа – 3 сантиметра. Сбивая конструкцию, следует хорошо подгонять элементы. Если между ними остаются щели, то опалубочную поверхность необходимо обложить пленкой гидроизоляционного типа.

Пошаговая инструкция по монтажу опалубки.

• Устанавливаем вертикальные стоечные опоры. Обычно это телескопические решения из металла с регулируемой высотой. В качестве альтернативы можно применять бревна, располагая их через метр.
• Укладываем ригели на стойки.
• Затем устанавливаем сверху горизонтальную опалубку. Если применяется не готовый вариант, а собственноручный, то на брусья продольного типа кладутся балки поперечного типа, а сверху устанавливается фанера с влагостойкими свойствами. Размеры такой опалубки следует подогнать идеально, чтобы не было щелей.
• Нужно регулировать высоту стоечных опор так, чтобы верхняя часть опалубки горизонтального типа сходилась с частью стеночной кладки сверху.
• Далее осуществляем монтаж вертикальных опалубочных частей. У монолитной плиты габариты должны быть такими, чтобы края заходили на 15 сантиметров на стены. Следует создать ограждение вертикального типа как раз на данном расстоянии от внутренней части стенки.
• Проверяем с использованием нивелира ровное расположение конструкции и ее горизонтальность.

Рекомендуем: Монолитный частный дом – сочетание традиций и новых технологий

Со съемной

Используя съемную опалубку, выбирают методы ее утепления. Один из вариантов – это утепление зазора теплой штукатуркой, вторым методом является колодцевый фасад. Колодцевый фасад представляет собой облицовку кирпичом монолитную стену, а зазор между ними заделывают утеплителем. Колодцевый фасад – оптимальное решение при утеплении, которое обеспечивает стенам дышащие качества. Таким образом, дом в летнее время стойкий к перегреву и будет сохранять прохладу в помещении, а в холодное время года будет держать тепло и противостоять промерзанию.

Технология постройки

Технологический процесс состоит из заливки опалубки в несколько этапов. Начинают укладку раствора не больше 50 сантиметров бетона.
Оставляют смесь высыхать, следующий слой наносят после окончательного застывания предыдущего. После заливки раствора, его утрамбовывают с помощью глубинного вибратора. Далее сдвигают форму вверх после полного твердения раствора.

Укладка бетонной смеси осуществляется, пока не достигнут требуемой высоты стен. Чтобы конструкция была прочной, устанавливают в стены армирующую сетку. Отделку стен и монтаж материала теплоизоляции осуществляют спустя полтора месяца после укладки бетонного раствора, дожидаясь окончательной прочности конструкции. Теплоизоляционным материалом могут быть:

• пенопласт;
• минеральная вата;
• теплая штукатурка;
• полистирол экструдированный.

Съемная форма производится из дерева, металла или пластика. При использовании фанерного листа, его режут пилкой с мелкими зубьями и сверлят с двух сторон, такой способ исключает разрушение покрытия. Когда хранят фанеру внизу опалубки, обеспечивают защиту от проникновения влаги на ее поверхность. Чтобы разборка опалубки не доставляла сложностей, фанеру покрывают специальной смесью и фиксируют на ней крепежи.

Опалубка

Чтобы сформировать полужидкую бетонную смесь в будущее перекрытие, необходимо изготовить опалубку. Купить опалубку инвентарную для перекрытия могут позволить себе только строительные организации. Для частного застройщика эти траты совершенно неприемлемы, поэтому для перекрытия изготавливалась опалубка своими руками.

Для уменьшения стоимости перекрытия, опалубку можно сделать переставной, заливая отдельные участки перекрытия, а после отвердения бетона переставлять ее на новый участок. Но этот процесс очень долгий, так как снятие опалубки рекомендуется производить примерно через неделю, когда бетон наберет 50% прочности.

Ускорить процесс поможет несъемная опалубка из профилированных стальных листов, уложенная на прогоны из металлических или деревянных балок. Но, при большой площади,  листов потребуется много, а стоимость их придется включить в стоимость перекрытия, так как снять их будет практически невозможно.

Для строящегося дома было решено, как сделать опалубку недорогой, и в то же время, не затянуть процесс устройства перекрытия:

• для прогонов опалубки, установленных с шагом 500-600 мм, использовалась обрезная доска 200 х 50 мм, которая позже применена для устройства стропил двускатной кровли;
• стойки для прогонов были изготовлены из бруска 100 х 50 мм, впоследствии я его использовал для устройства обрешетки под кровлю из металлочерепицы;

настил изготовлен из досок 150 х 25 мм, которые были надежно укрыты плотным листовым полиэтиленом, оставшимся от упаковки газобетоннных блоков, впоследствии доски использовал для устройства верхнего перекрытия в некоторых помещениях мансарды.

Так как необходимо было перекрыть пролет 9 400 мм, еще на стадии проектирования было решено в середине пролета одновременно с перекрытием залить железобетонную балку, лежащую на двух колоннах. Несъемной опалубкой для балки послужили два швеллера высотой 200 мм, добавившие ей прочности. В результате получились два пролета по 4 600 мм, опалубка перекрытий раздельная, с общим армированием.

После устройства настила монтируются вертикальные детали опалубки, состоящие из готовых щитов, ширина которых примерно на 100 мм больше толщины перекрытия. Их просто можно прикрутить к стенам саморезами. Эти элементы должны удерживать бетонную смесь от растекания. Вдоль вертикальных щитов впоследствии устанавливаются листы экструдированного пенополистирола. Они послужат утеплением для торцов перекрытия.Продолжительность этого этапа оказалась невелика, так как я использовал щиты, применявшиеся еще при устройстве ленточного фундамента и перекрытия первого этажа.

Будущие проемы для шахт вентиляционных каналов, а также для лестничного марша необходимо тщательно разметить и ограничить вертикальными элементами опалубки, изготовленными из брусков 100 х 50 мм.

Опалубка под монолитное перекрытие из железобетона

Настил я накрыл полиэтиленом, который прикрепил к доскам при помощи строительного степлера. Стыки проклеил канцелярской клейкой лентой. Укрывать доски нужно тщательно по двум причинам:

• чтобы не допустить потерю воды и изменение водоцементного отношения бетонной смеси;
• с целью сохранить доски настила чистыми и пригодными к дальнейшему использованию.

Поверхность опалубки под монолитное перекрытие необходимо тщательно изолировать

Вентиляционные каналы, выполненные в несущей стене, я огородил коробами из досок и брусков. Монтажной пеной были заполнены все щели и неплотности.

Устройство опалубки заняло пять полных дней, при этом почти все работы я производил сам. Иногда мне требовалась помощь старшего сына.

Основные недостатки

Хотя подобный каркас во многом превосходит другие типы строений, он все же имеет свои недостатки. В первую очередь, конструкция требует обязательной качественной гидроизоляции в области стыковки несущих колонн и фундамента. А также необходимо грамотно разработать проект и выполнить все расчеты до начала строительства, поэтому работу предоставляют специалистам.

Бетон для здания с монолитным каркасом нужно замешивать с учетом температурного режима. Изучив особенности климатических условий, рабочий может использовать специальные добавки. В холодное время они уменьшат температуру схватывания. Впоследствии бетонный раствор должен подаваться посредством бетононасоса, так как требуется слишком продолжительное бетонирование.
