Характеристики SMD светодиодов

Изначально наибольшую популярность получили модели светодиодов 3528 и 5050, сейчас они встречаются в основном на светодиодных лентах , в светильниках их практически не применяют, отдавая предпочтение 5630 светодиодам и другим современным моделям.

SMD-светодиоды в своей маркировке содержат свои габаритные размеры – длину и ширину, при этом в оригинальных светодиодах в каждом из видов корпусов, независимо от того 3528 это или 5730 устанавливается свой тип светодиодного кристалла с особыми характеристиками.

К сожалению, китайские производители под видом современных 5730 не брезгуют продажей кристаллов 3528 в новом корпусе. В обзоре напряжение питания я указывать не буду, т.к. для всех белых светодиодов оно обычно лежит в пределах 2.8 – 3.4В.

SMD3528 технические характеристики

Светодиоды 3528 представляют собой что-то вроде аналога стандартного 5-мм светодиода, но в SMD корпусе. Имеют характеристики:

ток – 20 мА;

мощность – 0.06 Вт;

световой поток – 5-7 лм;

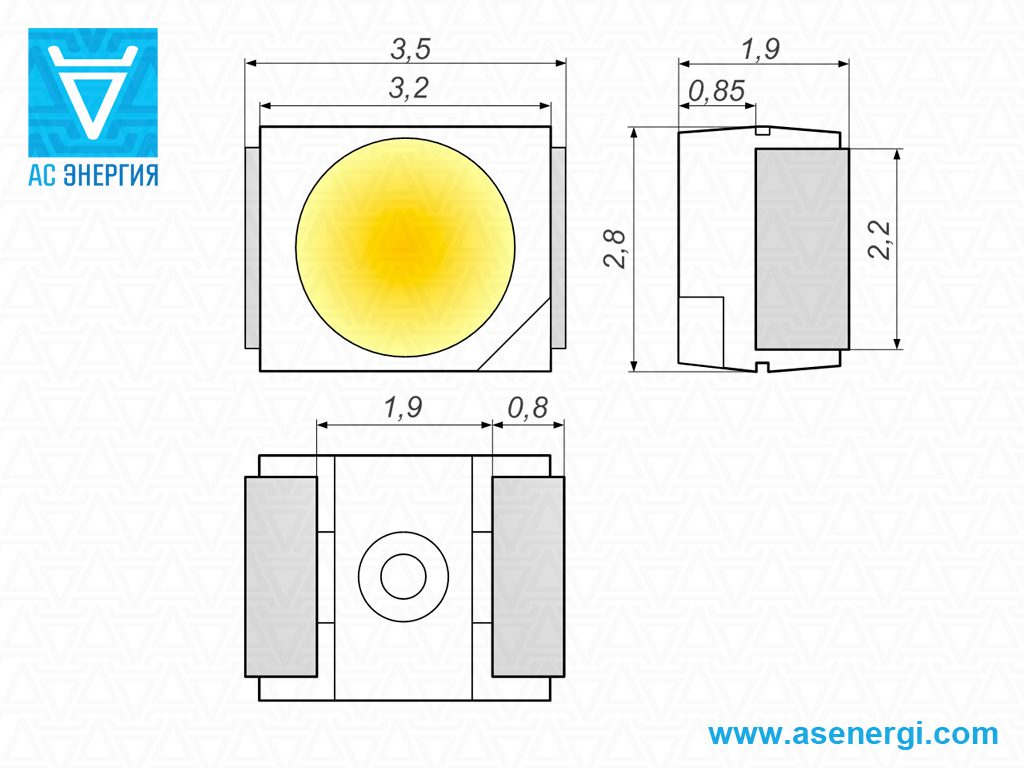

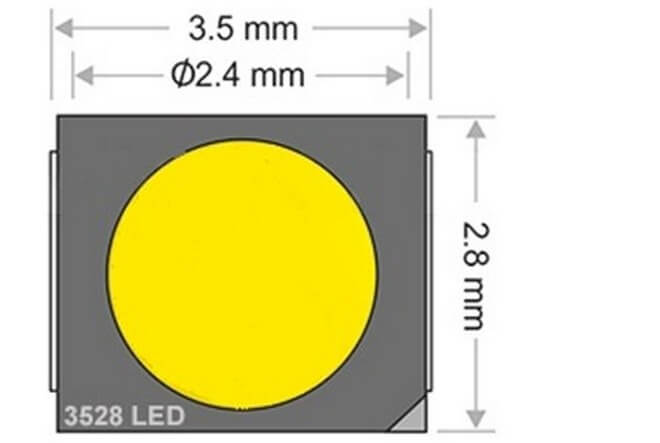

габариты – 3.5х2.8х1.4 мм;

температура до 80 °C;

на лицевой части корпуса есть срез – с этой стороны катод (минус).

В светодиодных лентах устанавливаются в количестве 30, 60, 120 шт/м, используются в основном для подсветки, реже для освещения, т.к. довольно слабые. Лента 120 шт/м из 3528 потребляет 9.6 Вт/м.

SMD5050 технические характеристики

Светодиод 5050 содержит в своем корпусе три таких же кристаллах, как и в 3528, значит он в три раза мощнее.

Конструктивное исполнение весьма интересно: на его «пузе» вы увидите 6 выводов, это и есть аноды и катоды по одной паре с каждого кристалла.

Подключение

При подключении светодиода нужно учесть, что катодный вывод определяется по срезу угла корпуса, как показано ниже.

Общие рекомендации по подключению SMD 3528 к источнику питания проиллюстрированы ниже. Максимальная долговечность работы будет достигнута, если подключать каждую цепочку последовательно через токоограничивающий резистор.

Максимальное количество включенных последовательно LED можно определить как

где Uпит  — напряжение питания,

Uпад – падение напряжения на диоде.

Поскольку  Uпад для 3528 составляет около 3 В, при питании 12 В можно включить до 3 светодиодов. Если включить больше, они не будут работать в полную мощность.

Номинал резистора зависит от напряжения питания, падения напряжения на диодах, потребляемого ими тока и их количества:

где N  — количество последовательно соединенных LED,

Iпр – номинальный ток светодиода, составляющий порядка 25 мА для SMD 3528.

Для рассматриваемого случая номинал резистора в каждой цепи должен быть равен 120 Ом.

В тех случаях, когда расчетное сопротивление на практике получить нельзя, выбирают наиболее близкий номинал округлением в большую сторону.

Технические характеристики

Однокристальный двухвыводной smd элемент имеет термостойкий корпус PLCC-2 (Plastic leadless chip carrier) размером 3,5 на 2,8 мм. Его высота составляет 1,4 мм. Катод отмечен срезом в верхней части корпуса. Излучающая поверхность белого светодиода покрыта жёлтым люминофором, под которым установлен чип голубого цвета излучения на основе материала InGaN. Цветные аналоги оснащены прозрачной линзой. Технические характеристики SMD 3528 рассмотрим на примере белого светодиода. Ему присущи следующие максимальные параметры, измеренные при температуре 25°C:

прямой ток (IF) – 30 мА; прямой импульсный ток со скважностью не более 10% (IFP) – 100 мА; мощность, рассеиваемая корпусом (PD) – 100 мВт; обратное напряжение (UR) – 5В; диапазон рабочих температур (TOPR) – (-40/+65)°C; температура пайки, не более трёх секунд (TSLD) — 300°C. Характеристики белого SMD светодиода 3528, измеренные на номинальном токе 20 мА и температуре 25°C имеют следующие значения:. Характеристики белого SMD светодиода 3528, измеренные на номинальном токе 20 мА и температуре 25°C имеют следующие значения:

Характеристики белого SMD светодиода 3528, измеренные на номинальном токе 20 мА и температуре 25°C имеют следующие значения:

• прямое падение напряжения на p-n-переходе (VF) – 2,8-3,4В;
• световой поток (Ф) – 7–7,5 лм;
• угол рассеивания — 120°;
• индекс цветопередачи (CRI) – не меньше 70. Точное значение CRI нужно смотреть на упаковке;
• сопротивление перехода кристалл/подложка – 6 Вт/°C;
• обратный ток при напряжении 5В (IR) – 10 мкА.

Примечание. У светодиодов теплых оттенков (warm white) световой поток в среднем равен 6,8 лм с допустимым отклонением 10%. В технических характеристиках цветных светодиодов указывают длину волны излучения или допускаемый производителем волновой диапазон.

Естественно, во время эксплуатации кристалл нагревается до более высокой температуры, что ведёт к снижению технических показателей. В среднем, при продолжительной работе температура перехода достигает 60-80°C, что негативно отражается как на световом потоке, так и на сроке эксплуатации полупроводникового прибора.

SMD 3528 имеет практически линейное изменение светового потока о величины прямого тока. Из графика видно, что световой поток выражен в условных единицах, где единице интенсивности (1,0) соответствует значение, измеренное при токе 20 мА. Увеличение тока через p-n-переход до 30 мА даст прирост яркости на 40%. Однако, срок службы светодиода снизится в несколько раз, из-за длительной работы на максимально допустимых параметрах.

Следующий график иллюстрирует зависимость прямого тока от прямого падения напряжения. Типовое значение VF для большинства белых SMD 3528 при номинальном токе 20 мА лежит в пределах 3,1–3,3В, что отображено графически. При значениях VF ˂2.8В кристалл перестаёт излучать свет, а при VF ˃3,6В – начинает деградировать. Также стоит внимательно присмотреться к зависимости интенсивности излучения от температуры окружающей среды. На графике единице (1,0) соответствует паспортное значение светового потока, которое достигается только при температуре воздуха 20°C. По наклону прямой можно проследить, насколько снизится световой поток при увеличении температуры воздуха. Например, эксплуатируя светодиод при наибольшем TOPR=+65°C, можно говорить о снижении яркости более чем на 10%. Это одна из причин, по которой всем полупроводниковым приборам требуется качественное охлаждение.

Все белые светодиоды от ведущих производителей подлежат биновке. Бин-код указывается при маркировке и является единым для всей партии. По коду и цветовой температуре можно определить точные координаты бина цветности. Для этого в datasheet каждый производитель приводит диаграмму цветности. Ниже приведена диаграмма цветности белых светодиодов от компании Arlight. Наглядным примером качественных SMD 3528 является продукция . Она предлагает PLCC-2 светодиоды пяти разных цветов в серии CLM1C-XKW, где вместо Х стоит буква, указывающая на цвет излучения. В частности, CLM1C-WKW – светодиод холодного белого цвета излучения со световым потоком 5,6 лм.

В продаже можно встретить светодиоды на чипе 3528 с улучшенными, примерно в 1,5 раза, характеристиками. Например, китайский гигант WAYJUN TECHNOLOGY производит в корпусе 3,5 на 2,8 мм светодиоды всех 5-ти основных цветов с номинальным током 50 мА, способных работать при температуре до +95°C, а также выдерживать нагрев во время пайки до 350°C.

Обзор всех SMD светодиодов. Краткий обзор-сравнение SMD светодиодов: 3528, 1210, 5050, 5060, 2835, 5630, 5730, 7020, 3014, 3020

Светодиоды для поверхностного монтажа (SMD) широко используются в лентах, линейках и лампах. Рассмотрим наиболее популярные в настоящее время.

Чип 3528 , или 1210 в дюймовом измерении создан по образу и подобию классического 5 миллиметрового 20 миллиамперного светодиода мощностью 0,06 Вт. По современным меркам этот, разработанный достаточно давно, светодиод считается слабым и не очень эффективным. Лента с 60 и 120 диодами на метр потребляют 4,8 и 9,6 ватта соответственно и используются для декоративной подсветки. Встречаются в продаже ленты с 240 диодами на метр – как правило на 24 вольта мощностью 19,2 ватта. Также светодиод 3528 часто используют в дешевых лампах и разнообразных светильников.

Чип 5050 , также маркируемый с учетом длины выводов как 5055 или 5060 представляет собой три кристалла 3528 в одном корпусе. Каждый кристалл снабжен отдельным выводом, что позволяет более гибко управлять освещенностью или цветами в RGB варианте. Лента с 30 диодами на метр используется для декоративной подсветки, поскольку не намного мощнее бюджетной 3528. 60 диодная 14 ваттная лента уже может использоваться для локального освещения.

Чипы 3014 и 3020 относительно новые разработки. При мощности сопоставимой с 3528 имеют лучшую эффективность и теплоотводящую способность. Качественные светодиоды работают хорошо, а вот дешевые, по отзывам некоторых покупателей, могут быстро деградировать со временем. В настоящее время не очень распространены.

Чип 2835 похож на 3528 только размерами – смотрите не перепутайте! Это современный эффективный диод по мощности примерно равный 5050. На рынке представлен лентами плотностью 60 и 120 светодиодов на метр. Часто используется в мощных линейках и лампах.

Чипы 5630 и 5730 ещё более мощные современные светодиоды мощностью 0,5 Ватта. Наиболее распространены ленты плотностью 60 диодов на метр.

Чип 7020 современный, достаточно редкий, продается в основном на алюминиевых линейках 50 см 36 диодов.

Небольшая сравнительная таблица:

Параметры и характеристики видов

Светодиоды SMD 3528  изготавливаются на основе  InGaN (нитрид галлия, нитрид индия) и AlGaInP (алюминий, галлий, индиевый фосфат). У большинства кристаллов этого типа индекс передачи цвета 60-80 Ra, а диапазон цветовой температуры 3000-7500 К. Это выше чем у более крупных SMD 5328. Световой поток генерируется от 5 до 11 Лм.

Светоотдача составляет 40 Лм/Вт, что делает эти LED крайне эффективными для освещения небольших областей. Никакого теплоотвода не предусмотрено, так как кристаллы неплохо справляются с повышенными температурами.  Угол рассеивания составляет 90 градусов, а область светоизлучения 4-5 мм.

Стоит отметить, что итоговая яркость света очень сильно зависит от температуры. Эксплуатация при температурах от +60 способна снизить яркость на 10%, а превышение границы в 80% станет причиной снижения яркости на 25%

Это одна из причин, почему полупроводниковым приборам важно охлаждение

При производстве изделия подвергаются бинированию – установке бин-кода, определяющего цветность, температуру и координаты освещения. Некоторые производители сопровождают свои товары специальными диаграммами цветности.

В процессе работы рассеиваемая мощность составляет 100 мВт, при прямом напряжении около 3 В. Устройства функционируют с током, не превышающим 25 А.

Ниже перечислены технические характеристики  светодиодов SMD 3528 с разными цветовыми гаммами. Для удобства представлены графики рабочих значений.

Красный светодиод

Красный свет

Технические характеристики красного светодиода:

Характеристики красного светодиода

Вольт-амперная характеристика красных диодов:

ВАХ красных светодиодов

Желтый светодиод

Желтый свет

Технические характеристики желтого LED:

Характеристики желтого светодиода

Вольт-амперная характеристика желтых диодов:

ВАХ желтых светодиодов

Зеленый

Зеленый свет

Технические характеристики зеленого LED:

Характеристики зеленого светодиода

Вольт-амперная характеристика зеленых диодов:

ВАХ зеленых светодиодов

Синий

Синий свет

Технические характеристики синего диода:

Характеристики синего LED

Вольт-амперная характеристика синих диодов:

ВАХ синих светодиодов

Белый

Белый свет

Технические характеристики белого диода:

Характеристики белого светодиода

Вольт-амперная характеристика белых диодов:

ВАХ белых светодиодов

Белые СМД представлены на рынке двумя разновидностями:

• холодный свет;
• теплый свет.

Отличия заключаются в составе спектра излучения.

Особенности светодиодных лент на led 2835

Светодиодная лента на основе диодов СДМ размером 2,8 на 3,5 мм хаpaктеризуется рядом достоинств:

1. Светодиоды типа smd 2835 внешне похожи на аналог 3528, но при этом обладают лучшими параметрами. Они имеют более плоскую форму. Высота всего 0,8 мм. Это дает возможность расширить сферу их применения.
2. Меньший нагрев led-элементов, обусловленный лучшим прижатием их к основанию.
3. Качественная двухслойная плата шириной в 1 сантиметр обеспечивает высокие показатели электропроводности ленты и теплоотдачу.
4. Хорошие эксплуатационные хаpaктеристики.
5. В продаже распространены светодиоды различных цветов – красные, синие, зеленые и проч.
6. По температуре свечения led-элементы могут быть теплыми, холодными и нейтральными.

Среди минусов лент на основе 2835 smd led выделяются следующие особенности:

1. Монтаж допустим только на хорошо отводящее тепло основание.
2. Подключение, включение возможно только через схему, в котором есть блок питания.
3. Кристаллы могут светиться только одним заданным светом, многоцветных 2835 не существует.

По плотности расположения led-элементов ленты различаются на два популярных вида – 60 и 120 единиц на один метр. Минимальный отрезок по линии составляет 5 см. В нем расположено всего три светодиода модификации 2835 smd. Светодиодная полоска со 120 элементами фактически может использоваться в качестве полноценной альтернативы люстрам, плафонам и другим бытовым светильникам. При этом свет будет достаточно ярким и без раздражающих эффектов – мерцания и неравномерности.

Светодиодные ленты SMD 3528 — характеристики и виды

Конструктивно любая светодиодная лента (СЛ) представляет собой гибкую пластиковую основу с токопроводящими дорожками, на которые установлены светодиоды того или иного типа с токоограничивающими резисторами.

На фото хорошо видно, что лента разделена на группы по 3 светодиода и по одному токоограничивающему резистору – общему для всей группы. Каждая группа рассчитана на питание 12 В, и все они соединены параллельно, образуя длинную ленту.

При необходимости укоротить ленту до нужной длины мы просто отрезаем нужное количество групп (место разреза отмечено пикрограммками ножниц) и подключаем отрезок все к тем же 12 В, соблюдая полярность

Поскольку лента на фото изображена монохромной (неважно, какого цвета), то она имеет всего два пятачка для подачи напряжения: подали – все светодиоды загорелись

Если у нас лента 3528 RGB, то пятачков будет 4: один общий, трое остальных отвечают за группу светодиодов своего цвета. Сами же диоды расположены поочередно: красный, синий, зеленый, красный, синий и т. д. Подавая на соответствующий пятачок напряжение, мы можем заставить светиться только светодиоды конкретного цвета.

В зависимости от необходимой удельной мощности плотность расположения диодов на одном метре может различаться. Наиболее популярная плотность для серии SMD 3528 – 240, 120 или 60 светодиодов на метр.

Расположение светодиодов на лентах SMD3528 240, 120 и 60 led

Вполне очевидно, что создаваемый одним метром ленты первого типа световой поток будет вдвое выше светового потока второй и вчетверо выше третьей. Это необходимо учитывать при выборе ленты, перед покупкой прочитав сопроводительную документацию. Ориентироваться в выборе можно как на создаваемый одним метром ленты световой поток, так и на потребляемую метром мощность.

Степень защиты

И последняя, очень важная характеристика любой светодиодной ленты – степень ее защиты от окружающей среды.

Наиболее распространенная и бюджетная будет иметь класс IP20 (защита от проникновения предметов размерами больше 12 мм). То есть она практически не защищена ни от пыли, ни от влаги. Припаяли детальки, да так все и оставили. Вполне очевидно, что эту ленту можно использовать только в закрытых сухих помещениях или встраивать в корпус с нужным классом защиты. Отличить ее от защищенных вариантов несложно даже визуально.

Если мы собираемся организовывать подсветку, скажем, в гараже или в ванной, то придется выбрать влагозащищенную ленту, покрытую силиконом с IP65 (полная защита от пыли и струй воды с любого направления.) Подойдет она и для ландшафтной подсветки, так как может работать под дождем.

Ну и, наконец, если лента у нас будет работать в воде, скажем, подсвечивать бассейн, то должна быть в силиконовом рукаве или полностью влита в силикон. Степень защиты таких лент – IP67 (кратковременное погружение в воду на глубину 1 м) или IP68 (постоянное погружение) в зависимости от материалов и исполнения.

Об отличиях нашей ленты от SMD 5050 и лент других типов говорить смысла нет – они те же, что и у светодиодов конкретного типа. А этот вопрос мы уже разобрали.

На этом беседу о светодиодах SMD 3528 и светодиодной ленте, собранной на базе этих полупроводников, можно закончить. Теперь мы знаем их характеристики и всегда сможем выбрать подходящие для наших целей.
