Как сделать столбчатый фундамент для каркасного дома своими руками: Пошаговая инструкция

Какой выбрать фундамент под грунт

Фундамент подбирается исходя из определения грунта.

Главные параметры, чтобы определить какой фундамент лучше для каркасного дома:

• период эксплуатации фундамента и самого здания должны быть одинаковы;
• при высоком залегании грунтовых вод и желании обустроить подвал или цокольный этаж, придется соотнести стоимость гидроизоляции фундамента и обустройства дренажа – в противном случае в подземном этаже всегда будет повышенная влажность;
• при возведении каркасной постройки на плывучем или насыпном грунте, оптимальным решением будет монолитная плита – она способна смещаться вместе с грунтом, одновременно являясь устойчивым основанием для любой постройки;
• если позволяет почва, то экономными вариантами станут мелкозаглубленный ленточный или свайно-винтовой фундаменты.

Зачастую, оптимальным решением является применение свайно-винтового фундамента, но требуется неукоснительно выдерживать технологию его обустройства Источник fundamentdomov.ru

Этапы возведения столбчатого фундамента из кирпича

Выбор кирпича

Фундамент – это основа всего здания, часть строения на которую направлена вся нагрузка, потому марка кирпича, для возведения фундамента, должна быть максимально прочной и устойчивой к воздействиям окружающей среды.

Для устройства столбчатого фундамента необходимо использовать только полнотелый обожженный кирпич. Полнотелый кирпич морозостойкий (обозначение показателя морозостойкости – F). Этот показатель обозначает количество циклов промерзания и оттаивания может перенести кирпич без повреждения. Потому по параметру F кирпич должен быть максимального уровня ( например F 35, F50 ) , что продлит жизнь фундамента. Кирпич должен быть цельный, без видимых повреждений. Марка прочности должна быть не ниже М-150 или лучше М-200, М250, М300. Марка прочности (М) определяет сколько килограммов на 1 см² может выдержать кирпич.

Земляные работы и разметка

Необходимо сделать разметку участка для выемки грунта под ямы, по осям согласно чертежу,в которых будут располагаться кирпичные столбы фундамента. Выборка грунта осуществляется на ширину необходимую не только для столба, но и для удобства выполнения работы в яме, то есть ширина ямы должна быть с запасом.

Подготовка основания ям под кладку

Основания ям на 10-15 см засыпается щебнем и песком, которые утрамбовываются на дне ямы. Далее на песок укладывается гидроизоляция , для защиты кирпича от влажности почвы.Для усиления основания, можно на рубероид залить бетонную основу высотой 15 см с армированием и на нее через двое суток, выполнить кладку кирпичного столба. При это раствор необходимо использовать максимальной крепости.

Кладка кирпича

Для кладки столбов фундамента из кирпича используется цемент марок М-400 или М-500. Кладка выполняется с перетяжкой армирующей сеткой между каждым 3- м рядом в горизонте. При выполнении кладки необходимо каждый ряд вымерять уровнем по вертикали и горизонтали. Высота столба должна быть не менее 20 см над уровнем грунта и на уклонистом участке по верхнему горизонту

Кладку выполняют из 4 кирпичей в одном ряду, столб получается в виде квадрата с равными сторонами с пустотой внутри. Эту пустоту заполняют арматурой и заливают бетоном , эта процедура значительно укрепляет конструкцию фундамента.

Гидроизоляция кирпичных столбов

Через 5 суток после завершения кладки, когда столбы выполненные из кирпича наберут крепости и высохнут, что бы создать их защиту от влаги, столбы необходимо тщательно обмазать битумной мастикой. Процесс высыхания кладки может занять и больше времени, в зависимости от погодных условий, необходимо индивидуально оценивать готовность столбов фундамента. Дальнейшие работы с кирпичными столбами следует продолжить после полного высыхания мастики. В зависимости от погоды, за ночь она должна высохнуть.

Засыпка столбов фундамента

После полного высыхания возведенных столбов фундамента и мастики свободное пространство между столбами и грунтом необходимо засыпать гравием или шлаком, то есть засыпка непучинистыми материалами или обратная засыпка. Это необходимо для того что бы снизить влияние подвижности грунта на фундамент.

Гидроизоляция верхней части столбов фундамента и забирка

Каждый кирпичный столб фундамента необходимо изолировать рубероидом, на который уже будет укладывается мауэрлат и возводится стены. Между столбами фундамента можно возвести забирку , которая будет препятствовать проникновению холодного воздуха под пол дома, но в то же время и будет препятствовать доступу к обратной стороне основания дома, тут снова таки необходим индивидуальный подход, в зависимости от предпочтений и удобства будущего домовладельца.

Из описанных выше этапов, можно сделать вывод, что возведение столбчатого фундамента из кирпича, интересный, достаточно простой и недолгий процесс, весьма экономичный и надежный вариант фундамента для каркасных дачных домов и для постоянного проживания, надежных приусадебных строений.

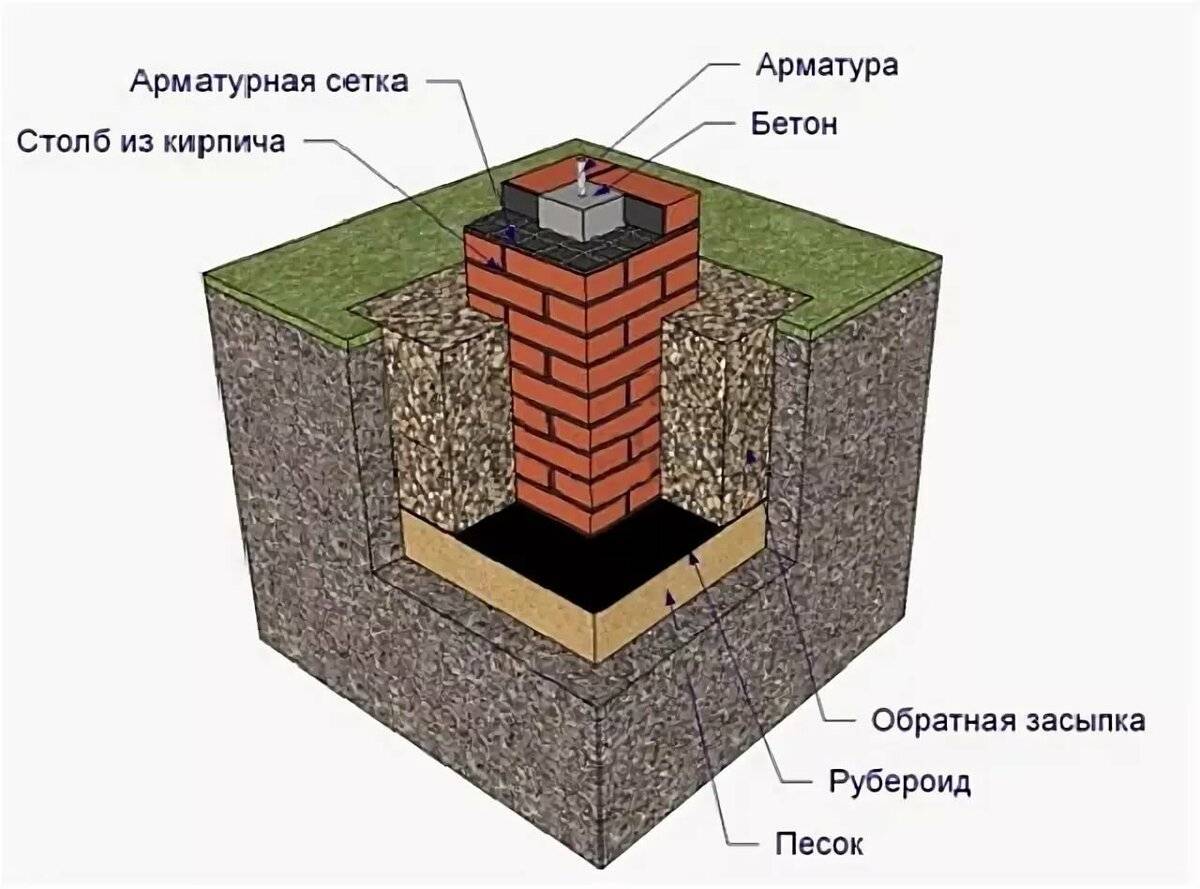

Столбчатый фундамент из кирпича

Наиболее доступный вариант столбчатого фундамента можно выполнить из кирпича. Эту технологию возведения основания легко освоить самостоятельно, и она идеально подходит для домов и прочих построек, имеющих облегченную конструкцию. Кирпичные опоры достаточно надежны для того, чтобы выдержать вес каркасного дома в два жилых этажа и даже более

Немаловажно и то, что столбчатый фундамент из кирпича является очень экономичным вариантом. И, наконец, о долговечности: этот тип основания может иметь срок эксплуатации от 30 до 50 лет

Конкретная цифра зависит от трех факторов:

• характера грунтов на участке возведения дома;
• качества материалов;
• качества выполнения кирпичной кладки.

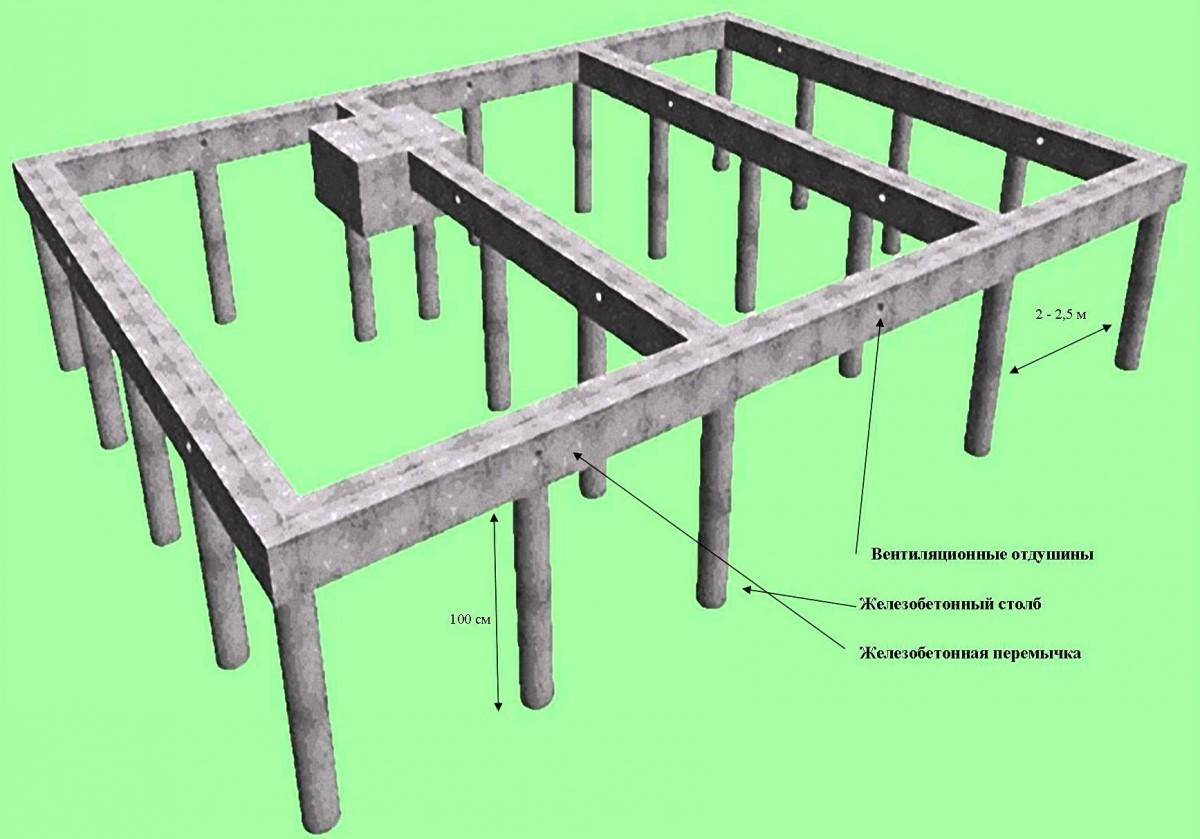

Расположение элементов опорно-столбчатого фундамента

В зависимости от того, каков объемный вес постройки, то есть нагрузка на каждую отдельную опору, а также от высоты столба и типа грунтов, принимается разный шаг опор. Так, поверхностная установка требует шага в 1,5…3 м, при мелкозаглубленных столбах на не просадочных грунтах допустимы 2…4 м, для заглубленных опор – 3…6 м.

Чем меньше объемный вес конструкции, чем больше заглублены опоры и чем прочнее их материал (оптимально – армированный бетон), тем больше может быть шаг опор. Играет роль также их сечение. Оно редко принимается меньше чем 200х200 мм (только для очень легких построек), обычно составляет 300х300 мм или больше.

Важно понимать: опоры располагаются не только под внешними стенами постройки, но и под несущими внутренними стенами, обычно в узловых точках – местах пересечения стен или установки тяжелого оборудования

Шаг колонн рассчитывается индивидуально, в зависимости от выбранных параметров опор и здания. Если фундамент ставится «на глазок», без расчетов, обычно принимают уменьшенный шаг – с запасом на прочность. Так, для каркасной постройки или дома из бруса принимают на стену 7…8 метров не менее трех-четырех опор. Причем для брусового ростверка расстояние между опорами можно даже сократить, в зависимости от сечения бруса.

Площадь опор должна давать достаточную площадку для размещения ростверка с запасом пространства не менее 10%. Пример: для бруса сечением 200х150 мм верхняя площадка столбчатой опоры должна быть не менее 400х400 мм.

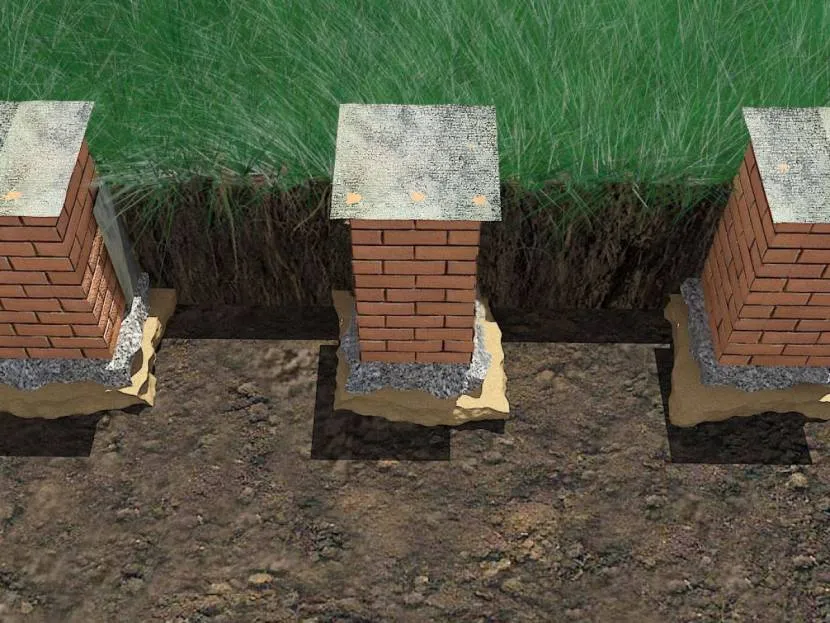

Столбчатый фундамент

Такой вид основания хорошо подойдет для легких строений. К последним относятся каркасные конструкции из бруса. Его также можно применять, когда к жилому зданию необходимо пристроить веранду или хозблок. И на таком варианте можно хорошо сэкономить.

Столбчатый фундамент из кирпичаИсточник karkas.info

Но если на участке обнаружен проблемный грунт, то много выгадать не получится. Придется заглублять столбы на целых 2 метра. Чтобы опуститься ниже уровня промерзания грунта. И столкнувшись с такой незадачей, буквально все отказываются от затеи с кирпичом.

Дело в том, чтобы заложить начало кладки кирпича на фундамент на такой глубине, потребуется очень просторная яма. А их нужно несколько. Поэтому практичнее в этом случае забетонировать в узких шурфах стальные трубы. А малозаглубленный фундамент из кирпича делать на песчаных почвах. Но опять же, если уклон участка позволяет. При больших перепадах высот такое основание делать нельзя.

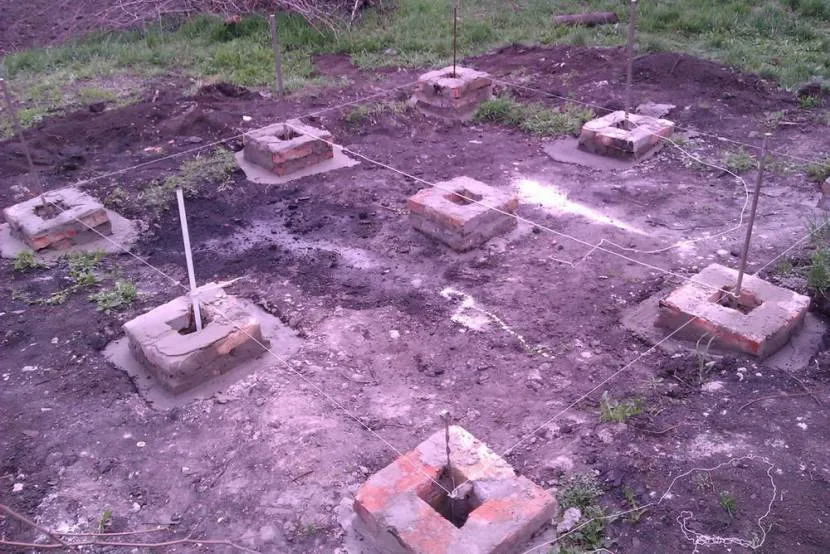

После проведения разметки выкапывается нужное количество ям на глубину не менее полуметра. Их ширина должна быть немного больше, чем размер будущего столба. Обычно выкладывают опоры со средней величиной стороны в 40 см. Поэтому необходимо добавить сантиметров по 20 для последующей засыпки щебнем.

Усиленный столбчатый фундаментИсточник remont-book.com

На дно укладывается геоткань и сверху засыпается песок слоем в 10-15 см. Затем прокладывается рубероид. Можно, как и в случае с ленточным фундаментом, устроить на подсыпке бетонную подушку. И на ней начинать выравнивание фундамента кирпичом, когда она застынет.

Один ряд содержит 4 кирпича. Каждые 4 ряда в шов закладывается стальная проволока диаметром 5-6 мм для армирования. В пустоту в центре опоры помещают арматурные прутья, засыпают строительным мусором и заливают рабочим раствором. При работе следят за строгой вертикальностью будущего столба при помощи отвеса и уровня.

Опору выкладывают до тех пор, пока она не поднимется над поверхностью на высоту в 20 см. Если на участке присутствует небольшой уклон, то все столбы выравнивают по самому верхнему. По окончании кладки, столбу дают неделю выстоятся и делают гидроизоляцию, как в ленточном варианте. Отсыпку свободного пространства вокруг опор выполняют щебнем или шлаком.

Видео покажет, как начинать кладку кирпича на фундамент:

Коротко о главном

Для легкого строения, будь то небольшой жилой дом каркасного типа или хозяйственная постройка, подходит бюджетный вариант малозаглубленного фундамента из кирпича. Только перед работами обязательно проводят геодезическую экспертизу участка. Если на нем проблемные почвы, то такое основание для здания не подойдет.

Опорно-столбчатый фундамент своими руками

После разработки и согласования проекта, можно приступать к выполнению работ на участке. Сделать опорно-столбчатый фундамент своими руками вполне возможно, хотя если у вас мало опыта в строительстве, то лучше привлечь профессиональных строителей

Важно выполнить все этапы, перечисленные ниже

Заглубленный вариант фундамента на опорах оптимально подходит для грунтов, склонных к пучению. При этом глубину заложения устанавливают на 30 см ниже уровня промерзания грунта. Если плотность грунта на земельном участке высокая, то допускается формирование углублений под столбы в диаметр самого столба – при таком подходе, стенки ямы послужат естественной опорой. Опалубку ставят только над землей. Если грунт рыхлый, то необходимо сделать ямы в 1,5 раза шире, чтобы смонтировать опалубку для закрепления каждого столба.

На дно ямы закладывают обязательную подушку. Как правило, это смесь песка и гравия (щебня), которая имеет мощность до 20 см. Ее трамбуют и смачивают.

Стенки ямы, при ее использовании в качестве естественной опалубки, а также надземная часть должны быть покрыты гидроизоляцией. Это необходимо для сохранения целостности конструкции во времени. На подушку в основании следует залить немного бетона, а после затвердевания – несколько арматур небольшого диаметра – для скрепления. Каркас связывают тонкой проволокой и таким образом создают важный опорный элемент всего фундамента.

После окончательного формирования каркаса заливают бетон в каждую яму. При этом, марка применяемого бетона должна быть не ниже М200. Для приготовления раствора под опорный фундамент наиболее часто применяют состав в следующем отношении: цемент-песок-мелкий щебень в пропорциях 1-3-5.

Для выполнения работ по бетонированию основания под опорно-блочный фундамент лучше всего обратиться к специалистам – так вы обеспечите высокое качество и избежите досадных ошибок. При возведении основания будущего дома нельзя упускать даже малые детали.

Опалубка может сниматься только после окончательного затвердевания смеси. Время застывания бетона определяется множеством факторов. Среди которых, влажность и температура окружающего воздуха. Минимальный срок – 3-5 дней. Если ямы были выкопаны больше диаметра опоры, то после застывания нужно сделать обратную засыпку грунта.

Возведение столбчатого основания по этапам

Краткая пошаговая инструкция для строительства столбчатого фундамента.

1. Выполните комплекс изысканий перед составлением проектной документации. После разработки проекта проведите точную разметку столбов по периметру будущего здания.
2. Сделайте скважины (ямы) в местах установки опор. Диаметр углублений должен быть больше, чем будущие опоры – потребуется закладка гидроизоляции и опалубки.
3. Трамбовка основания ямы. Это обеспечивает надежную установку опоры. Обязательно закладывать подушку для основания столба. Лучше из песка, для некоторых конструкций потребуется смесь гравия и щебня.
4. И только после этого производят установку каждого столба, в зависимости от индивидуальных требований каждого материала.

В зависимости от условий конкретного участка при производстве работ накладываются индивидуальные требования.

Создаем кирпичный фундамент своими руками

Определив назначение постройки, принимают решение о возведении ленты или столбов.

Но в любом из вариантов гидроизоляция обязательна. Для этого хорошо подойдет старый проверенный битум, рулонный рубероид. Для дополнительной защиты от влаги роют траншею и укладывают в нее дренажную трубу.

Рассмотрим пошаговые инструкции по созданию каждого из видов кирпичного фундамента.

Этапы строительства столбчатого основания

Его прочности достаточно для легких сооружений:

• небольших дачных домиков из сруба;
• дощатых хозблоков;
• летнего душа и туалета;
• беседки.

Такой фундамент несложно выложить самому, вооружившись руководством от опытных строителей. Цена его доступна, а отмостку делать не нужно.

Перед работой советуем взять во внимание следующие рекомендации:

1. Для одноэтажного каркасного домика хватит столбов размерами 38*51 или 38*38 см.
2. Если это летняя кухня с мансардой, то габариты опор увеличивают до 51*51 см.
3. Для замеса раствора лучше всего подходит цемент марки М400, М500.
4. Дно ям необходимо разровнять, утрамбовать и постелить геотекстиль. Он станет препятствием для проникновения влаги в фундамент, не даст песку уйти в землю, разрастись сорнякам.
5. Сверху формируют подушку из щебня и песка, настилают рубероид.
6. После этого начинают кладка столбов проверенным дедовским способом.
7. Через каждые 4 ряда рекомендуют укреплять опоры слоем сетки из проволоки.
8. Чтобы все колонны находились в одной плоскости, следует каждый выложенный ряд проверять строительным уровнем.

Подробное руководство по строительству столбчатого фундамента для беседки.

Возведение ленты

Выбор в пользу этого основания возможен, если планируется строительство здания с цокольным этажом, подвалом, чердаком на крыше. Стены могут возводиться из камня, железобетона.

По отзывам мастеров, лента – надежный фундамент не только на твердом грунте, но и на песчаном, пучинистой суглинке. Главное –  выполнить качественное армирование.

Детально ознакомиться с плюсами и минусами ленточного основания, поэтапным методом укладки вы сможете прочитав статью: «Виды ленточных фундаментов».

Заливка фундамента из битого кирпича

От старых построек иногда остаются части кирпича, которые тоже можно использовать как вспомогательный материал при заливке фундамента. Но и здесь он подойдет только для основы под небольшие сооружения типа бани, сарая или беседки.

Фото: подготовительные работы

Полагать, что из этого сырья получится надежная лента, монолит под дом, не стоит. Даже при условии заливки хорошего слоя раствора бутовый камень не выдержит такой нагрузки.

Бой кирпича – это добавка к бетону вместо щебня. Поэтому советуем ознакомиться с некоторыми тонкостями его применения:

1. Сырье следует бить до получения небольших и одинаковых по размеру кусков.
2. Материал нужно разместить ближе к центру фундамента.
3. Применять стоит только части керамического полнотелого кирпича.
4. На 1 м3 основания потребуется ½ боя.
5. Слой бетонного раствора должен на 2 см превышать уровень покрываемого бута.

О подробном порядке действий по заливке монолита для беседки можно узнать здесь: «Как построить фундамент для беседки».

Выбирая кирпич как основной материал для устройства фундамента, вы получите надежную основу, которую можно изготовить и своими руками, сэкономив на услугах строителей.

Выбор типа фундамента

В каких случаях под фундамент следует выбирать столбы:

1. Возводятся каркасные лёгкие строения;
2. Требуется смонтировать фундамент ниже глубины промерзания и устройство ленточного варианта становится излишне дорого;
3. Требуется исключить пучение грунта, так как у столбов небольшая площадь опоры и, соответственно, меньшее воздействие морозного пучения;
4. В случае обеспечения грунтами меньшей осадки здания со столбчатым фундаментом в сравнении с ленточным.

Стоимость

Обычно стоимость возведения фундамента составляет до трети общей сметной стоимости сооружения.

Низкую стоимость фундамента обеспечивают:

1. Существенное снижение трудозатрат, быстрота монтажа столбов;
2. Возможность применения бурильного оборудования;
3. Использование различных труб в качестве опалубки;
4. Возможность продолжения строительства сразу по окончании установки фундамента;
5. Небольшое количество земляных работ позволяет сохранить почвы участка от воздействия тяжёлой техники.

Ростверк должен соответствовать предполагаемым нагрузкам и в сечении быть равным или немного большим, чем толщина стены здания. Излишне большой или перегруженный армированием ростверк может свести к нулю всю экономию и выгоды столбчатого фундамента.

Незаглублённые и малозаглублённые фундаменты

Главный враг фундаментов – силы пучения, а потому все проекты предполагают прохождение глубины промерзания в расчётах фундаментов.

Но при незначительной площади основания столбов силы пучения воздействуют на их боковую поверхность. Нагрузка нетяжёлого каркасного дома на фундамент меньше выталкивающих сил пучения, поэтому становятся возможными различные деформации строения.

Отсюда можно сделать вывод, что на грунтах твёрдых, но пучинистых, лучше работают фундаменты с небольшим заглублением.

К малозаглублённым относятся фундаменты с понижающим коэффициентом заложения 0,5-0,7. Рассчитывается глубина заложения столбов примерно так: при норме промерзания для заданного района 1 м 60 см глубина фундамента будет 1,6 Х 0,5 = 0,8 м.

Расчет столбчатого фундамента

Схема, сечение и пролет балок определяется с учетом действующих на них напряжений после расчета на перерезывающие силы, максимальный момент и допустимый прогиб. При устройстве достаточно прочных и опирающихся на надежное грунтовое основание столбиков, иногда распределительные балки размещают частично заглубленными в грунт.

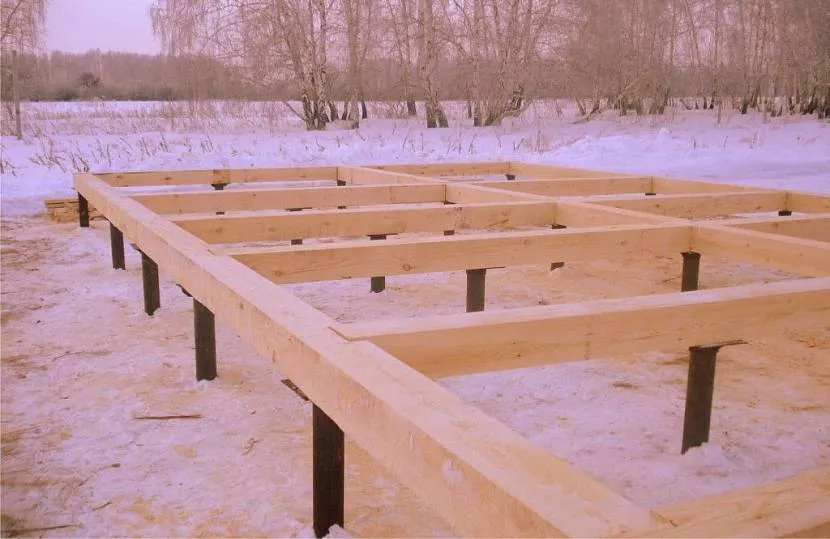

Нижняя обвязка каркасного дома на столбчатом фундаменте

Обвязка столбчатого фундамента из бруса

Обвязка или распределительные балки могут быть устроены в виде двухопорных элементов, свободно лежащих на опорных столбиках. Еще это может быть жесткая горизонтальная рама из железобетона. Когда такая рама монолитно связана с вертикальными опорами, фундамент называют – свайный с ростверком. Такие жесткие фундаменты относят к плавающему типу. Это значит, что жесткость и прочность фундамента позволяют ему, не доходя до глубины промерзания, свободно “плавать” по поверхности земли. При этом такой фундамент, принимая все неблагоприятные силовые воздействия от грунта, не передает их вышележащему зданию, что позволяет его нормальную эксплуатацию.

Для бетонирования заглубленных в грунт балок в качестве опалубки можно использовать стенки предварительно отрытых приямков. Пошаговая инструкция для бетонирования распределительной рамной клетки, приподнятой над землей, состоит в том, что используют щиты опалубки, нижний край которых опирается на грунт, а верхний располагается на высоте, соответствующей отметке верхней грани балки.

До отметки нижней грани балки в опалубку засыпается песок, устанавливается арматурный каркас с рабочей горизонтальной арматурой в виде стержней с диаметром 16…22 мм и заливается бетон, класса не ниже В20. После разборки опалубки, обычно, через 5…7 дней, песок удаляется, а образовавшаяся горизонтальная балочная система оказывается “подвешенной” на вертикальных столбиках или оголовках свай.

Перед тем как залить столбчатый фундамент следует особое внимание уделить гидроизоляции и теплозащите. Гидроизоляцию можно выполнять оклеечным или наплавляемом способом, а для теплоизоляции использовать негорючую минеральную (каменную, стеклянную) вату.

При изготовлении опорной балки из древесины, а это часто бывает при возведении из бруса или бревен, а также каркасных

При изготовлении опорной балки из древесины, а это часто бывает при возведении из бруса или бревен, а также каркасных

Опалубка опоры столбчатого фундамента

домов, дерево нужно обработать защитными средствами — антисептиками, защищающими от плесени, грибков, поражения вредными насекомыми, а также антипиренами — веществами, обеспечивающими противопожарные мероприятия. Это могут быть различные пропитки, краски, обмазки.

Пространство между столбиками, а также грунтом и перекрытием обычно оставляют открытым или прикрывают легкими разборными панелями для выравнивания температуры — внешней и под домом.

Армирование опоры столбчатого фундамента

Инженерные коммуникации, которые подводятся снизу такие, как водопровод, канализация, центральное отопление должны быть надежно изолированы и защищены от размораживания.

Иногда по разным причинам может возникнуть необходимость превратить столбчатый фундамент в ленточный. Это не представляет особой сложности на стадии изготовления столбиков. В осях между ними откапываются на нужную глубину траншеи и в них устраивается обычный ленточный фундамент.

Если же это потребовалось после строительства дома лучше поручить эти работы специалистам. Нужно знать, что земляные работы, параллельные фундаменту эксплуатируемого дома на отметке большей глубины промерзания, могут привести к аварийному разрушению дома или какой-либо его части.

Большую часть работ, относящуюся к устройству столбчатого фундамента, легко можно выполнить своими руками. Естественно для работ, требующих специальной строительной техники — экскаваторов, буровых станций, бетонных автомобилей-миксеров, придется приглашать профессионалов и специализированные строительные организации, а для расчета балок и балочных систем — пользоваться услугами архитектурно-проектных бюро или мастерских.

Основа блоков

Само название материала отвечает на вопрос о его составе: при изготовлении используется песок крупных фракций, портландцемент и в дополнение каменная крошка. Пластификаторы и другие наполнители в пескобетонные блоки добавляются редко и в небольшом количестве, обычно они повышают морозоустойчивость.

Прочность материала повышают за счет вибропрессования. Этот процесс не терпит безответственного подхода, поэтому технологическая составляющая прессования всегда подчинена строгим правилам.

Чем интересен такой вариант фундамента:

• При наличии навыков и определенных знаний о методике обустройства строится такой столбчатый фундамент из блоков своими руками в течение одного, максимум двух дней;
• Затраты на строительство простенькой фундаментной столбчатой системы из десяти опор составят в пределах 3 тыс. рублей, при условии, что блоки под столбчатый фундамент покупались готовые по 50 рублей за штуку, а большинство работ выполнено своими руками;
• Способа проще, быстрее и дешевле сделать фундамент под лёгонькую деревянную конструкцию просто не существует, при этом самым сложным в строительстве будет соблюсти геометрию и уровни горизонтов опорных поверхностей столбчатого поля.

Важно! Сделать блочный вариант столбчатого фундамента будет проще, если у вас имеется практический опыт кладки кирпича, шлакоблока или, на худой конец, плитки, на стены ванной или кухни

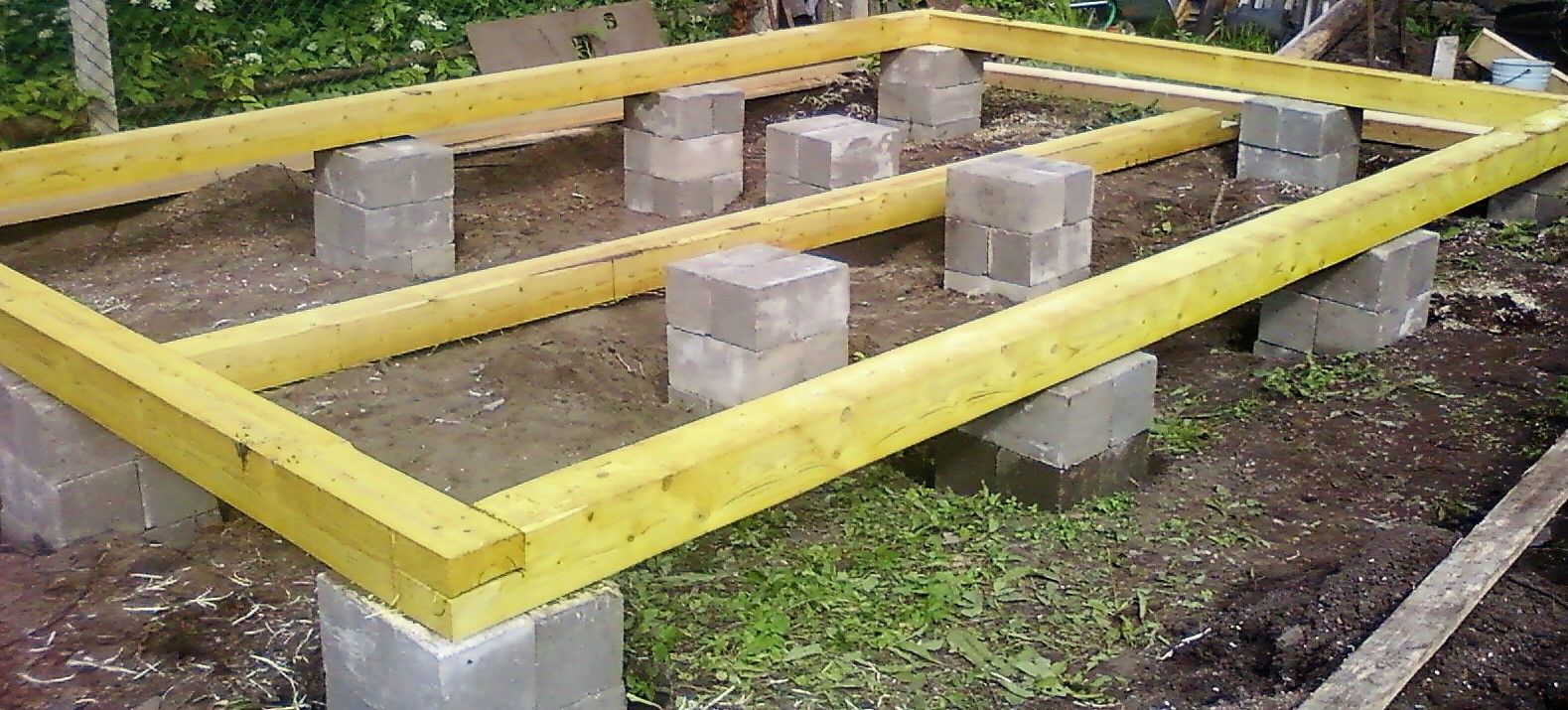

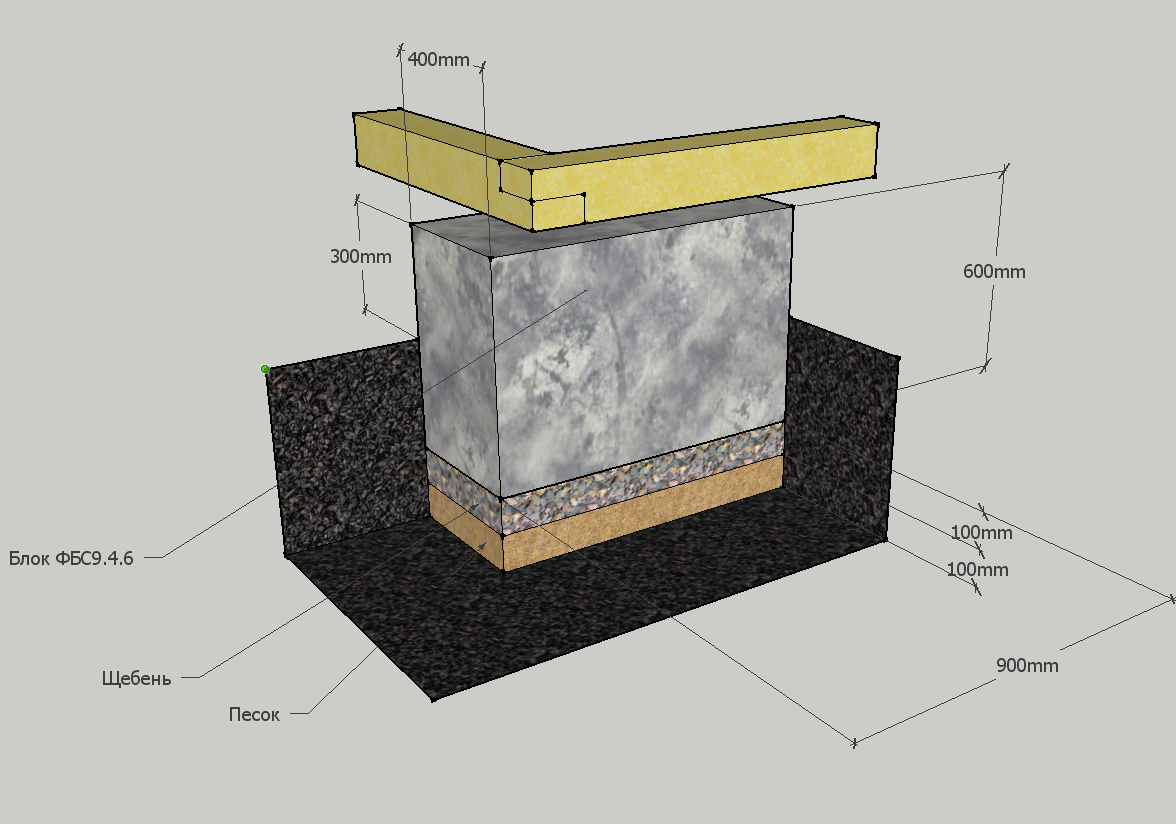

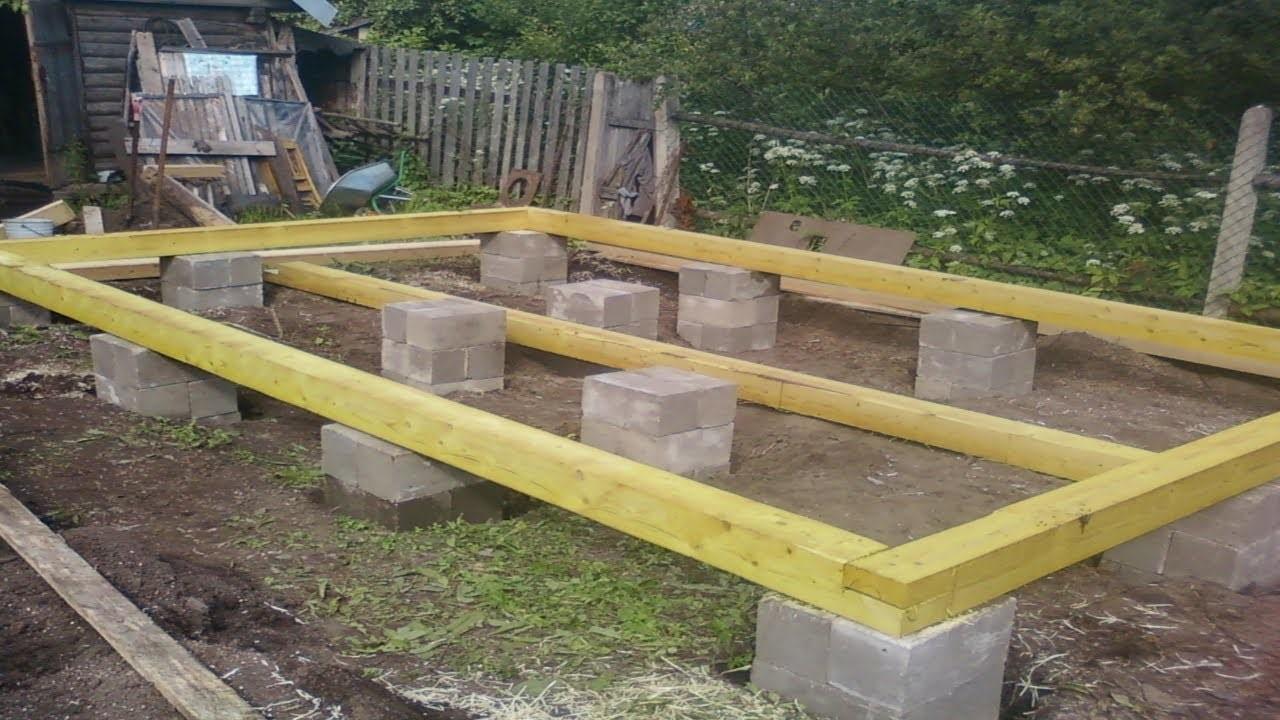

Фундамент столбчатого типа из блоков

Основания для каркасного дома может быть выполнено из блоков. Речь идет о бетонных блоках, используемых для возведения стен или устройства «подушек» («башмачные» блоки).

Блоки стенового типа могут быть использованы для возведения надземной и заглубленной части фундамента. В каркасном строительстве обычно применяют блоки размерами 20*40 см. Башмачные блоки монтируют в основании опор. Их ставят прямо на подушку. По форме такие блоки напоминают трапецию с широкой нижней частью.

Обычно столбчатый фундамент из блоков делают незаглубленным или малозаглубленным. Подобный тип фундамента лучше не применять на подвижных почвах или при повышенном уровне подземных вод.

Вариации основания из столбов
