Технология кладочных работ при возведении кирпичного камина
Монтаж дымохода
Любая печка с мангалом или барбекю должна иметь дымоотвод. В случае с уличным камином лучше всего использовать модульные элементы, которые обеспечат высокую эффективность прибора и достаточно просты в монтаже.
Принципы возведения дымохода своими руками:
- начинайте монтаж от корпуса камина;
- все элементы соединяйте между собой очень плотно. Не допускается образование щелей;
- глубина крепления частей дымохода должна быть больше, чем их радиус.
Дымоход для печки с мангалом или барбекю может выполняться из кирпича.

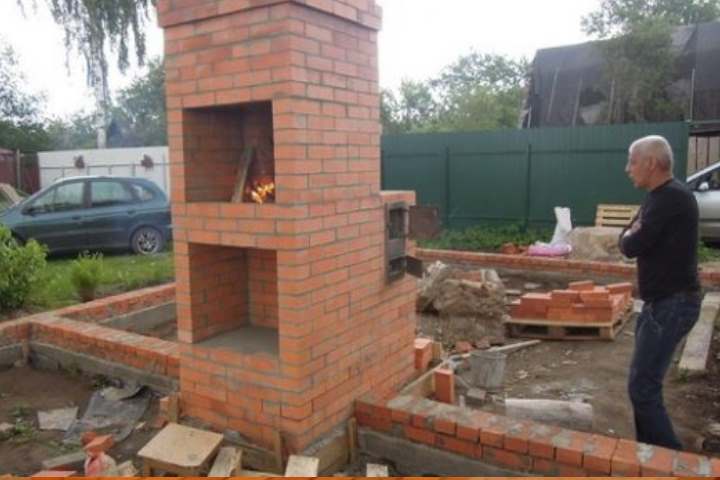

Кирпичная кладка дымохода
На завершающем этапе уличный камин можно облицевать при помощи декоративного камня или плитки. Также установите решетки для приготовления пищи.
Если вы хотите соорудить переносной камин, тогда сделайте небольшой металлический ящик на ножках, который должен быть оснащен крышкой-сеткой. Она исполнит роль варочной поверхности и будет препятствовать распространению пламени и пепла.
Камины своими руками чертежи и проектирование
Для начала нужно подготовить проект камина из кирпича. Определившись с размером и формой, возьмите за основу любое типовое решение и адаптируйте его под ваше помещение. Не игнорируйте эту стадию, поскольку она даст вам точное понимание всего процесса.
Порядовка и схема для кладки, позволит сделать расчет необходимого количества кирпича и связующего материала. Как правило, она рисуется для каждого ряда, кроме цокольного.

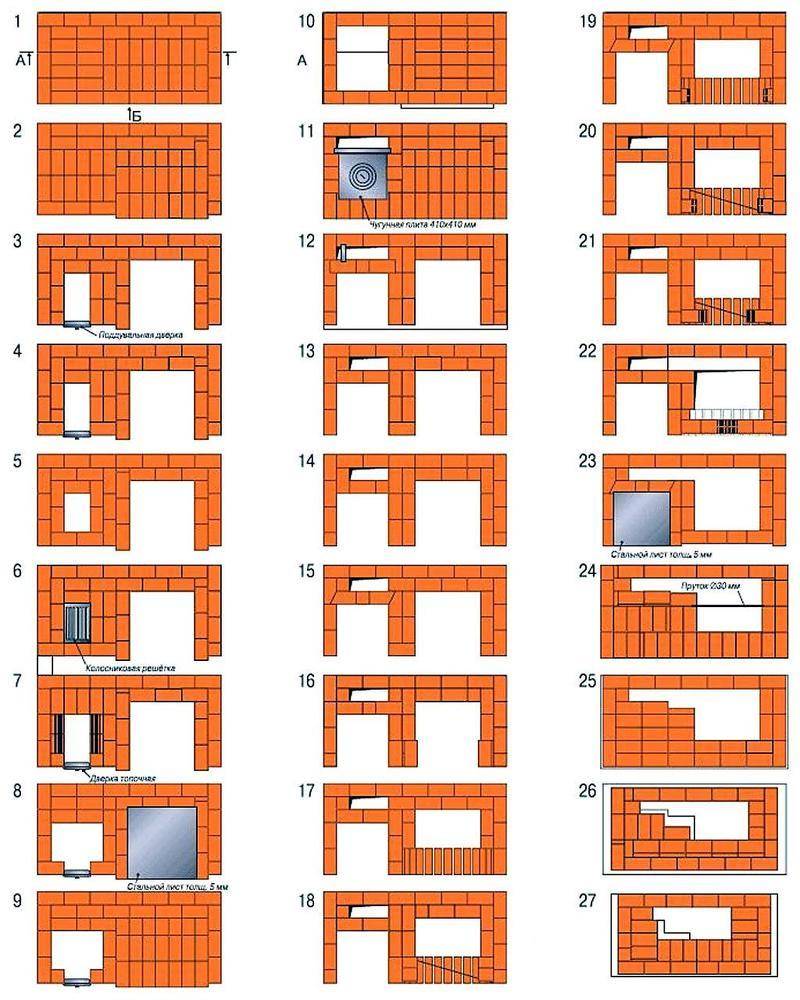

Схема традиционного камина
Этот вариант наиболее подходит начинающим. Для ее выполнения понадобится совсем немного материала, тем не менее, такая конструкция даст хороший обогрев для комнаты площадью до 35 кв. м.
Схема традиционного камина
Фото традиционного камина
Для холла его можно выстроить повыше, полку украсить различными элементами. В современной архитектуре частных домов зачастую используют деревенский стиль.
Фото камина в деревенском стиле
Также очаг можно расположить отдельно стоящим, не монтируя его у стены. Это позволяет выделить его декоративные особенности.
Фото камина отдельностоящего
Или наоборот, для экономии места встроить в стену.
Камин встроенный фото
Порядовка угловая: схемы и фотографии
Угловой камин, как правило, экономит пространство, поэтому его часто устанавливают в небольших холлах или спальнях. Порядовка приведена ниже.

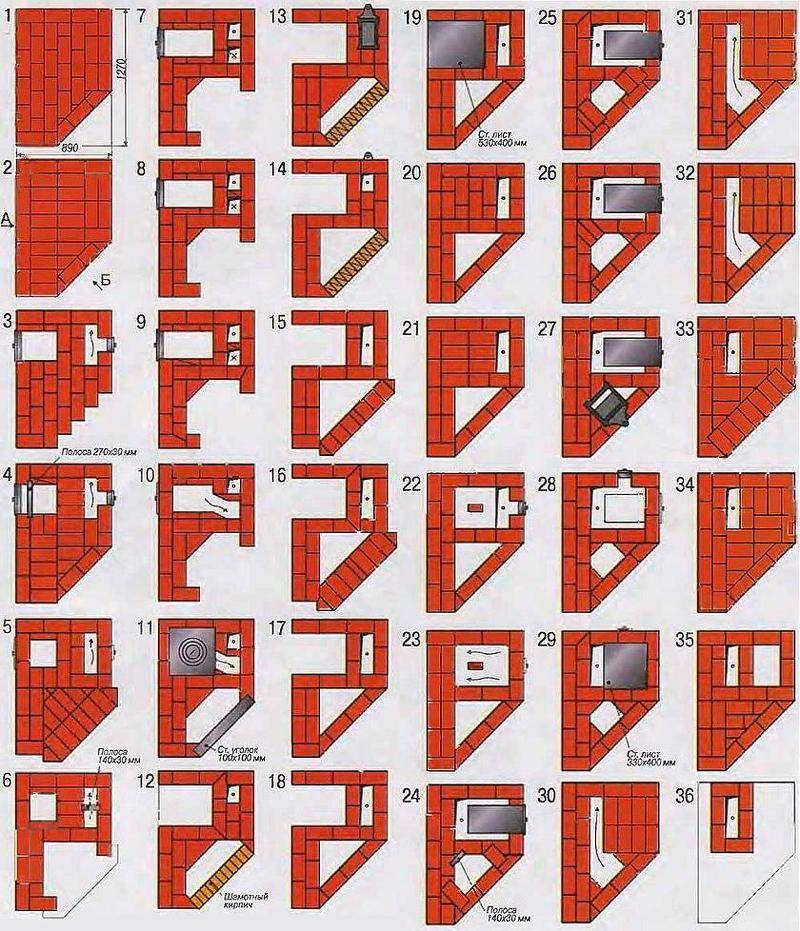

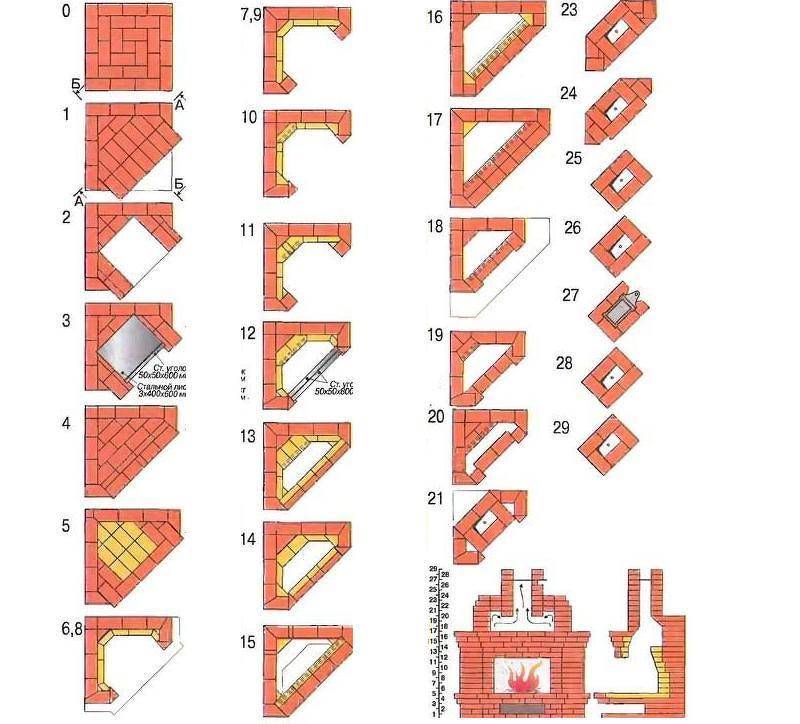

Схема углового камина

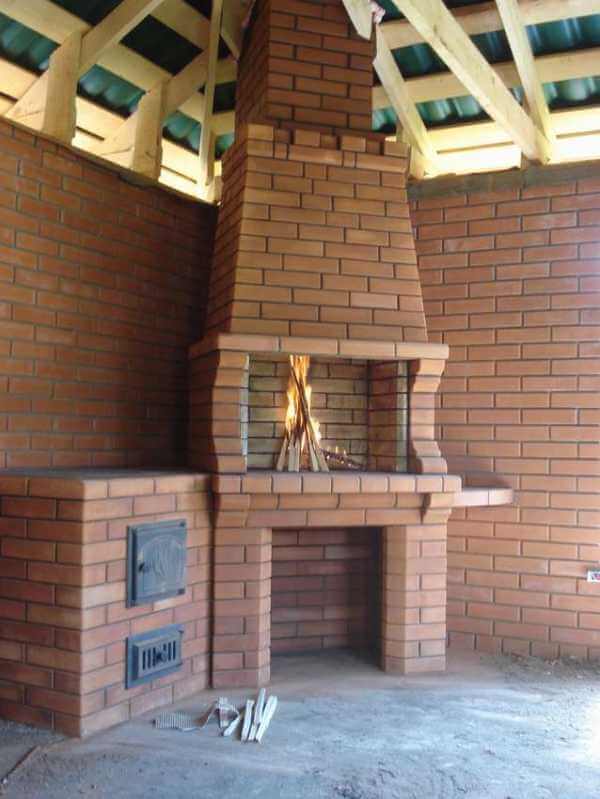

Фото углового камина
Очаг может иметь открытую или закрытую топку.
Фото углового камина с закрытой топкой
Модифицированный вариант – угловой садовый камин с печью очень удобен для дачи. Такое строение имеет не только функциональное назначение, оно еще и украсит дачный участок. По данной схеме его можно смонтировать как на улице, так и в частном доме.
Схема углового печи-камина
Фото углового печи-камина
Схема с легкостью моделируется, в зависимости от ваших потребностей. И её легко приспособить для создания красивой летней кухни.
Схема стандартной печи-камина
Садовый очаг
Уличный камин-барбекю не так сложен, ознакомьтесь с его порядовкой и исполнением и сможете с легкостью смонтировать его у себя в саду следуя схеме.
Схема уличного камина для барбекю

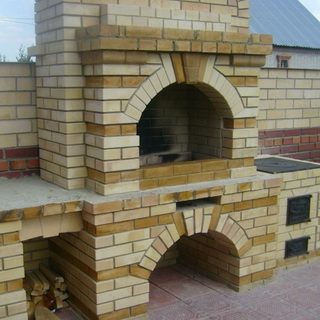

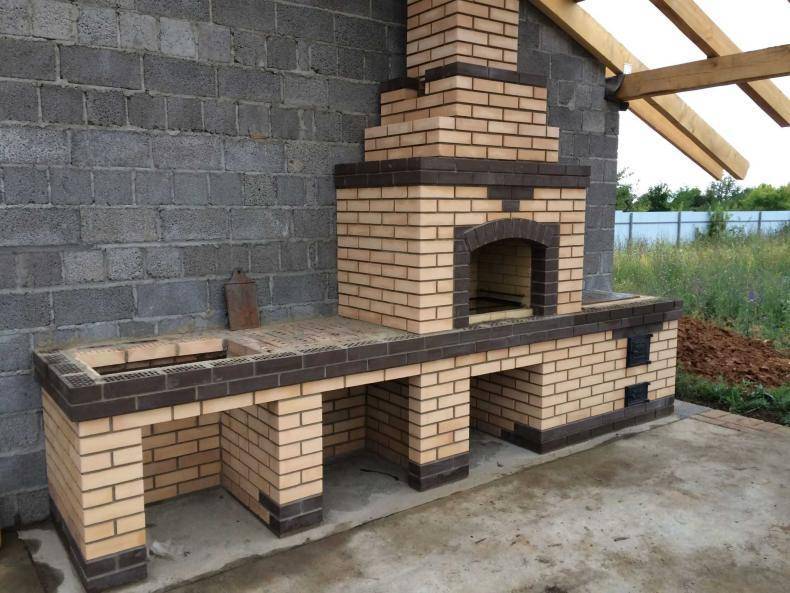

Фото камина-барбекю
С отделкой из искусственного камня садовый камин-барбекю смотрится очень оригинально. Основную схему можно изменить на свой вкус, как на снимке.

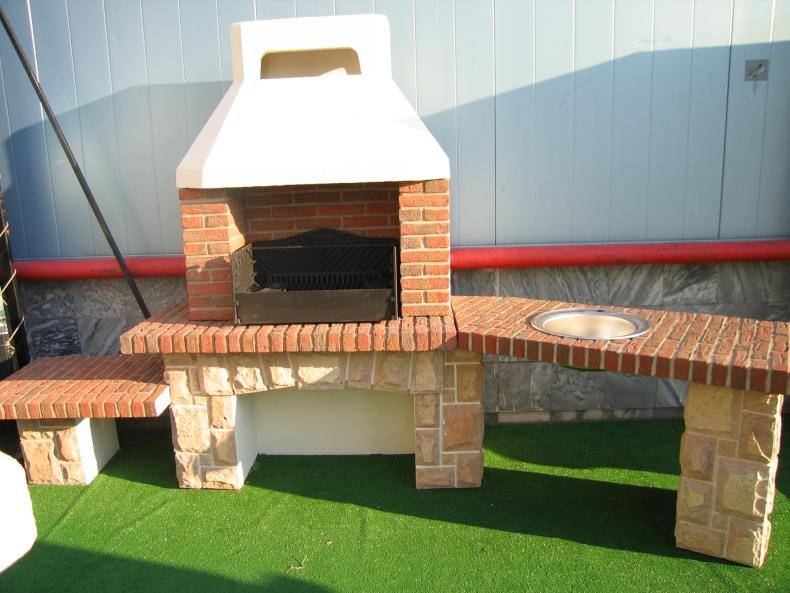

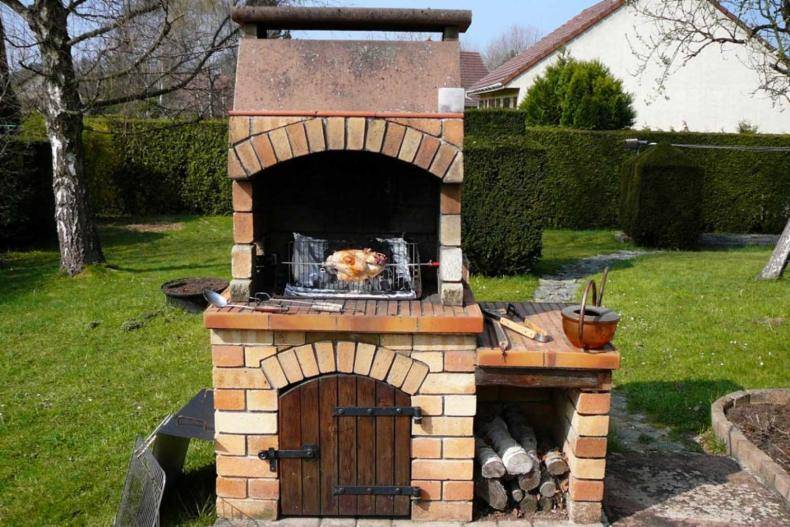

Камин-барбекю с отделкой фото
Выбор кирпича и материалов отделки
Немаловажную роль в работе будущей конструкции играет выбор материалов для строительства. Для печи с коптильней понадобится 2 вида кирпича. Кладка внутренней камеры осуществляется огнеупорным (шамотным), всё остальное делают из облицовочного кирпича (полнотелого).
Критерии выбора кирпича:
- Ровность поверхности и острота углов. Цельный внешний вид указывает на высокое качество материала.
- Плотность. Самый прочный кирпич с маркировкой M-500, но можно использовать для кладки печи менее плотный: M –250, M-200 или M-150. Плотность можно проверить самостоятельно, если при постукивании молотком слышится металлический звук, кирпич с большой плотностью.
- Качество. Поверхность должна быть гладкой, сколы и трещины свидетельствуют о невысоком качестве. При ударе по огнеупорному кирпичу молотком или другим инструментом, он должен не раскрошиться, а просто расколоться на несколько частей.
- Маркировка. Шамотный кирпич маркируют – ША-8 или ШБ-8. Выпускается он стандартных размеров: 230x113x65 мм и 230x123x65 мм.
- Цвет. Материал должен быть равномерно окрашен. Самые распространенные цвета огнеупорного кирпича – соломенный с коричневыми вкраплениями и красно-оранжевый.
Для кладки печи барбекю для домашнего пользования подойдет кирпич с маркировкой M-150 или 125, стандартного размера (250x120x65 мм).
Важно! В процессе кладки могут понадобиться кирпичи меньшего размера или половинки. Придать материалу нужный размер поможет шлифовальная машина
Для отделочных работ можно воспользоваться декоративной плиткой, имитирующей кирпич или декоративной штукатуркой. Фактура облицовочного материала может быть гладкой (издали напоминает плитку), с небольшими шероховатостями или искрящимися вкраплениями.
Цвет материала чаще всего подбирают в соответствии с окраской забора, крышей дома и садовых дорожек.
Затирка контрастных цветов придает печи эффектность. Более темные оттенки визуально утяжеляют конструкцию, а светлые – придают лёгкость.
Глину предпочтительнее брать тёмно-красного цвета. Перед началом работ, её рекомендуется замочить на 24 часа, после тщательно размять.
Смесь готовят на основе глины и песка, смешивая ингредиенты в пропорции 1:2. Песок заранее следует просеять. Для дополнительной прочности в смесь добавляют клей, он производится специально для печной кладки (не более 3% от общего объёма смеси).
Необходимые материалы
Материалы, которые вы будете использовать для строительства барбекю в своем саду, довольно недорогие: песок, гравий, цемент, огнеупорный кирпич/камень/обычный кирпич, также известный как каминный кирпич, железо, вода, краска и т. д. в виде. Таким образом, вам не придется тратить много денег на это исследование!
Давайте узнаем, как построить собственное барбекю, в сопровождении фотографий каминных кирпичей и различных барбекю и деревенских печей, которые имеют разные функции, но имеют одну функцию, используя разные материалы.
Подготовьте пол цементом
Ваша первая задача — подготовить почву для места, где вы будете строить барбекю. Для этого мы будем использовать цемент, мелкий песок, крупный песок (гравий) и воду. Выкопав около 10 см земли, на которую вы будете заливать бетон и выровняв поверхность, мы будем заливать бетон.
Соотношение бетона следующее: 1 цемент, 2 мелкозернистый песок, 3 крупнозернистый песок, водоотношение 0,5. Поэтому мы используем соотношение 1:2:3:0,5.
- Мы смешаем песок и цемент до однородного состояния, добавим воду и выльем ее на подготовленное место.
- Затем подождем, пока бетон сгладит свою поверхность и впитает воду.
- Бетон впитает воду через 5-10 часов.
- Чтобы бетон не нагревался, не расширялся и не трескался, нужно 2-3 дня поливать бетон водой.
Какую модель вы хотите
Прежде чем приступить к строительству мангала, следует определиться, какую именно модель вы хотите. Для этого вы можете скопировать модели на страницы homify.
В частности, размер сетки, которую вы собираетесь использовать, должен соответствовать размеру конструкции, которую вы собираетесь построить. Отсюда и барбекю по размеру гриля.
Начать строительство
После того, как вы определились с моделью, которую хотите построить, можно приступать к кладке кирпича.
- Прежде всего, снова приготовьте раствор, на этот раз используя только песок 1:6 и достаточное количество воды, и постройте свою стену, помещая достаточное количество раствора между каждым рядом и размещая кирпичи один за другим.
- Если вы хотите сделать дровяной сарай в этой части, не забудьте оставить место спереди.
- Правильно будет использовать заранее приготовленную форму для создания плавного проема.
- Постройте свою стену до высоты, на которой вы будете зажигать огонь.
Пожарная часть
Когда вы достигнете высоты, где будет гореть огонь, вам нужно построить платформу, на которой вы будете зажигать огонь. Для этого следует использовать толстую плиту пола.
Это может быть такой материал, как дерево или фанера. После того, как плита перекрытия осела, снова покройте ее огнеупорным кирпичом и раствором.
Зона гриля
Мы продолжаем строить наши стены для области сетки. Чтобы разместить сетку, мы должны указать как минимум два уровня. То есть наш гриль должен быть близко к огню, если мы хотим, или мы должны иметь возможность отодвинуть его, если хотим.
- По этой причине мы не должны отдавать предпочтение фиксированной сетке. Для этого имеет смысл оставить на стенках бороздки для сетки, которую продолжаем вязать.
- Или создание выступа хотя бы из четырех точек, на котором можно закрепить решетку, тоже может быть вариантом. Вы можете сделать эти выступы из железа.
Заключительные этапы
После того, как вы закончили трехстенную конструкцию с огнем и грилем, вы должны сделать дымоход барбекю.
Так как работа с дымоходом требует профессионализма, лучший способ – купить бетонные дымоходы, которые продаются по очень доступным ценам, и смонтировать их на своей конструкции и, при необходимости, покрыть ее материалом, который вы используете на внешней поверхности, чтобы создать стильный вид.
Особенности конструкции
Как сделать кирпичный камин своими руками?
Планирование возведения кирпичного камина своими руками выполняется в три основных этапа:
- определяется тип конструкции: закрытый или открытый,
- разрабатывается схема и делается чертёж,
- подбираются необходимые материалы и инструменты.
Закрытая или открытая конструкция?
Камин на улице можно возвести с открытой или закрытой конструкцией топки. Первый вариант является классическим и наиболее привлекательным, так как позволяет качественно обогревать пространство перед ним и обеспечивать отличную тягу для горения топлива. Однако открытый доступ к пламени создаёт высокий уровень пожароопасности, особенно на хорошо проветриваемых участках.
Закрытые камины, в отличие от открытых, прогревают фронтальное пространство дольше. Однако они безопаснее в эксплуатации и их можно использовать в течение всего года. Они экономнее, так как можно использовать различные виды топлива и при этом не бороться с ветровыми нагрузками.
Разработка схемы и чертежа
Создать проект уличного камина для строительства своими руками достаточно просто. Для этого необходимо выбрать площадку на участке под строительство с учётом следующих рекомендаций:
недопустимо, чтобы возле нагретых поверхностей на расстоянии ближе 2 м находились легко воспламеняемые материалы, конструкции, ограждения и т.д.,
расстояние до соседского забора должно составлять не менее 5 м,
необходим учёт розы ветров, чтобы дым не шёл в окна дома или в сторону площадки для отдыха перед камином,
предпочтительны не подтапливаемые, хорошо проветриваемые площадки,
важно, чтобы необходимые коммуникации были расположены на минимальном расстоянии.
Выбор конструкции и создание чертежа выполняется на основании следующих критериев:
- выбирается основной материал на основании несущих способностей грунта и возможности закладки прочного фундамента,
- определяется основное назначение конструкции и его функциональность,
- подбираются параметры дымохода для обеспечения тяги и качественного отвода дыма,
- продумываем декоративную облицовку и тип декора.
Рекомендуется подобрать готовый оптимальный проект электрокамина или дровяной печи-барбекю, так как схемы имеют множество нюансов, а допущенные ошибки могут негативно сказаться на удобстве их эксплуатации и функциональности. По готовому проекту, нужно рассчитать количество кирпича, бетона, крепежей и других необходимых конструктивных элементов.

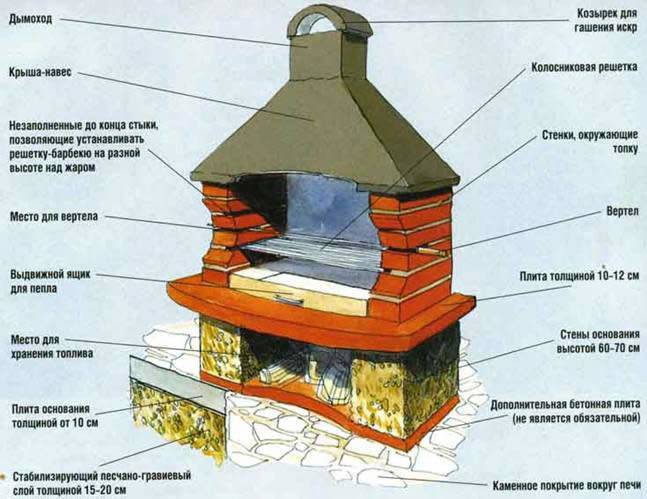

Схема уличного камина для барбекю

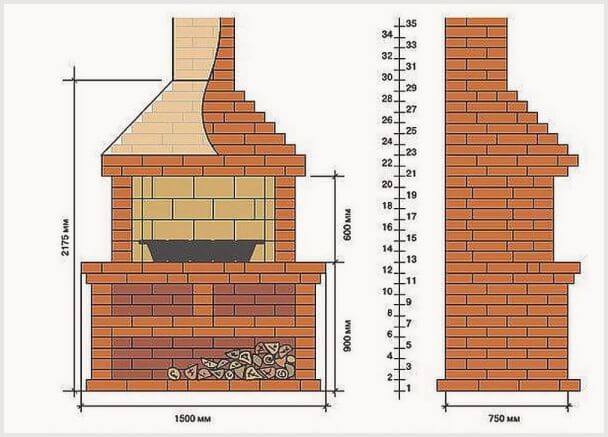

Затем потребуется создание схемы кладки уличного камина, чтобы после приготовления бетона, не возникало задержек в возведении. С её помощью также можно внести коррективы по размерам под готовые детали, такие как колосники, задвижки, трубы. Идеальным вариантом является создание порядовки уличного камина, выполняющая роль технологической карты строительства.
Материалы и инструменты
На основе чертежа необходимо подготовить следующие материалы:
- стеновой, огнеупорный и облицовочный кирпич,
- цемент, песок, вода для приготовления кладочного раствора,
- арматурные прутья для усиления кирпичной кладки,
- стальная или асбестоцементная труба для дымохода,
- щебень,
- арматурная сетка.
Также потребуются следующие инструменты и приспособления:
- стальная или деревянная опалубка,
- уровень,
- штыковая и совковая лопаты,
- мастерок,
- ведро для раствора,
- бетономешалка,
- расшивка,
- киянка,
- рулетка,
- колышки и верёвка.

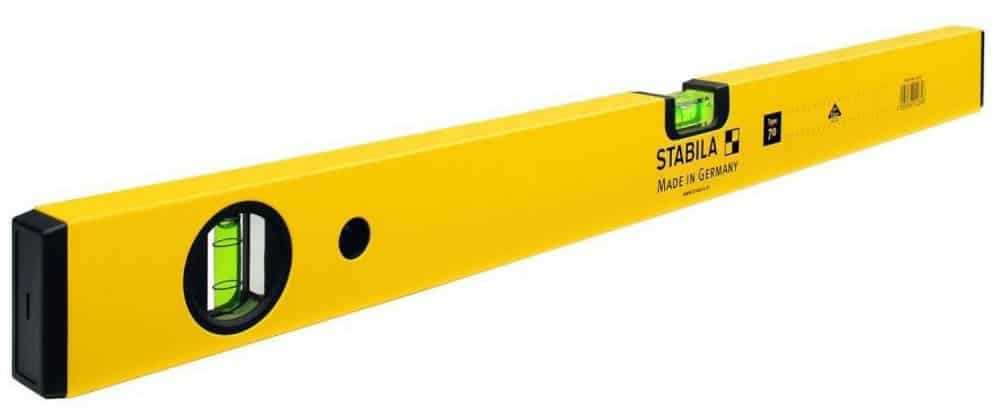

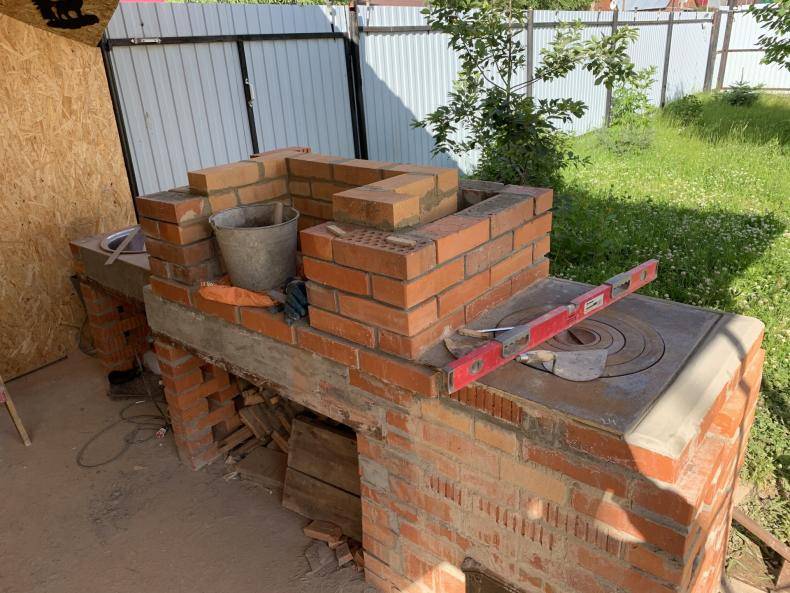

Для кладки уличного камина потребуется уровень
Подробная инструкция и порядовка
Построить камин своими руками легче, если есть подробное описание и фото каждого этапа монтажа. Существует несколько этапов, которых придерживаются при строительстве. Выполняя работы шаг за шагом можно сложить дачную печь-камин своими руками.
Создание чертежа
Независимо от формы и конфигурации конструкции, первое что делают – это создают эскиз и чертеж будущего камина. Придерживаясь масштабов на листочке рисуют конструкцию, с указанием всех элементов устройства
Важно на этом этапе выбрать облицовку. Например, если наружную часть планируют расшивать, то понадобится керамический красный кирпич. А если облицовку будут осуществлять плиткой, то выбирают более экономный вариант
А если облицовку будут осуществлять плиткой, то выбирают более экономный вариант.
Что такое каркасные дома и из чего их строят
Подготовительные работы
При монтаже камина в жилой комнате заранее укрывают всю мебель и пол полиэтиленовой пленкой. Если помещение не жилое, то это не делают, а после строительных работ, просто тщательно все вымывают и убирают.
Следующий шаг – возведение фундамента, от которого зависит надежность конструкции. Фундамент делают отдельным для камина, а не используют общий с домом. Если возведение делают в жилом доме, то удаляют аккуратно пол в том месте, где планируют строить камин. Его делают на 6 см больше, чем сама конструкция.
Вырывают яму глубиной 60 см, засыпают щебнем на 15 см, заливают ее и формируют основание. Фундаменту дают 7 дней для просушки. Перед возведением камина, сперва кирпичи выкладывают без использования раствора, в сухом виде.
На заметку!В процессе выкладывания кирпичей «насухо» каждый камень нумеруют. Это позволит построить камин быстрее.
Выкладывание камина

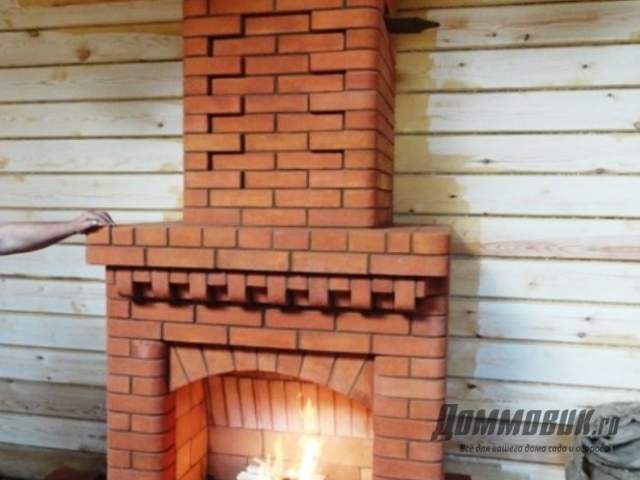

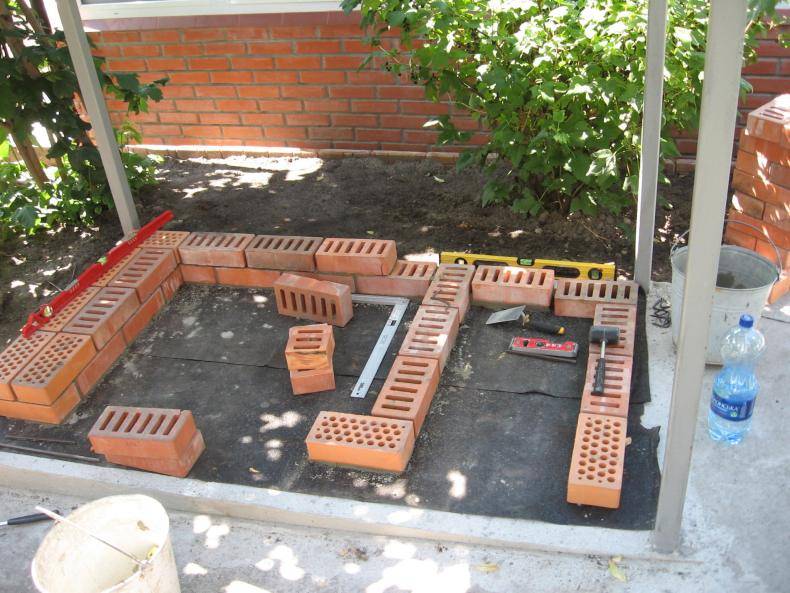

Как только фундамент подсох, выкладывают в два слоя рубероид. Для первого ряда кладки в раствор добавляют цемента в соотношении 20% от общего объема раствора. Первый кирпичный ряд кладут ребром. Равность диагоналей определяют с помощью рулетки.
Сплошные ряды строят с использованием мастерка. Дымоход и топливник возводят вручную. Раствор наносят на середину кирпича. При лишнем растворе его убирают влажной тряпкой сразу, до его высыхания.
После основания делают топливник. На дно выкладывают колосниковую решетку, затем возводят ряды топливника и крепят дверцу топливной камеры. Чтобы ее надежно зафиксировать, дверцу насаживают на металлический ус и закладывают между рядами. Поддувало строят на пятом ряду.
Следующий шаг – арка. Независимо от дизайна камина, при строительстве арки используют уголки из стали. На них крепят кирпичи, а при облицовке они прячутся. При возведении арки кирпичи ставят клином.
Возведение дымохода
От качественно построенного дымохода зависит будет попадать дым в помещении или нет. Если дымоотводный канал круглой формы, то тяга лучше, а если квадратная – хуже. Стенки делают гладкими, чтобы не образовывалась сажа и дым легко проходил через трубу. Сам дымоход делают вертикальным, реже под наклоном. При этом угол наклона не больше 30 °С. Размер трубы зависит от размера конструкции и выходного канала. Минимальное сечение 14х27 см. На верху дымохода устанавливают колпак, который защищает его от попадания осадков и других деталей.
Облицовочные работы
Если строят обычный или мини-камин своими руками, то завершают его облицовкой. Украшают наружную часть конструкции несколькими способами:
- Штукатурка. Сперва натягивают сетку, устанавливают П-образные скобы. Для защиты от коррозии наносят олифу. Первый слой в 5 мм штукатурки наносят на теплую стену. Второй слой наносится после высыхания первого. Густоту слоя делают гуще, чем предыдущий. Третий слой делают с толщиной до 15 мм.
- Окраска. Используют меловой или клеевой раствор.
- Гипсокартон. Он дает камину прямоугольные формы. Сперва делают каркас из металла, а на него зашивают гипсокартон.
- Декорация.
На заметку!При окраске наружной части камина в белый цвет в краску рекомендуют добавить синьки. Тогда краска будет более белоснежной.
С помощью облицовки прячут огрехи, что возникли в процессе кладки. При качественной работе облицовку можно и не делать.
Работа конструкции
Так как кладку конструкции делают влажными кирпичами, прежде чем растапливать камин, его нужно просушить. Делают это на протяжении 6-7 дней. Открывают топочную дверцу и зольной камеры. Затем камин распаляют для просушки, но до максимума температуру не доводят. На протяжении второй недели конструкцию прогревают каждый день, при этом не доводя температуру до максимума.
Требования к песку и глине
Что касается песка для приготовления раствора, то он должен быть чистым и мелким. Желательно применять горный либо речной песок, который просеян через мелкое сито. Это поможет очистить массу от крупных включений и прочей растительности. Данная процедура позволяет создать действительно качественный раствор для кирпичной кладки, а также получить в результате постройки тонкие и ровные кладочные швы.
Определить качество глины способен только опытный печник. Но есть в народе много способов, которые позволяют понять, годна ли данная глина для возведения печного раствора. Ниже мы приведем самые распространенные способы.
Кладем глину в ведро, заливаем водой, хорошо перемешиваем – в результате получаем раствор похожий на сметану. Опускаем в него большую длинную дощечку, достаем ее и оцениваем толщину прилипшей на нее глины.
Тонкие слои указывают на малопластичность раствора – добавляем еще немного жирной глины. Толстые слои говорят о потребности добавления в раствор песка.
Если полученный слой глины составляет примерно 2мм, а также неравномерность прилипания к поверхности – этот раствор обладает свойствами нормальной пластичности.
- Итак, первый способ. Он более длительный, но и более достоверен. Вам нужно пять порций глины, объем каждой по 1л. Первая порция просто смешивается с водой. Во вторую следует добавить 1\10 часть литровой банки песка, а в третью добавляем 1\4 банки, в 4-ую – 3\4, а в 5-ую – наполняем полностью до краев.
Из каждой смеси следует приготовить раствор, который не способен прилипать к рукам, а далее из всех порций слепить небольшие (5мм диаметр) шарики. Часть полученных шариков расплющивают в лепешки, толщина каждой из которых 2-3мм.
Все изготовленные объекты нужно высушить в сухом помещении на протяжении 8-12 дней. Для кладки использовать тот раствор, из которого лепешки не растрескаются, а шарики не разобьются при падении на пол (высота примерно 1-1,2м). - Если у Вас нет времени долго ждать, тогда есть альтернативный вариант приготовления раствора. Те же шарики следует укладывать на строганную деревянную дощечку и с легким усилием давить на них второй деревянной дощечкой. Если шарик сразу рассыплется, тогда полученный раствор тощий.
Когда появляются на шарике трещины, но сам он при этом сжался всего на 1\2 диаметра – полученный раствор слишком жирный. Пригодным раствором считается тот, шарики из которого покрыты трещинами, а также сжаты на 1\3 своего диаметра.
Строим каминопечь из кирпича своими руками (с фото)
Каминопечи из кирпича своими руками становятся в последнее время все более популярными в возведении конструкциями. Многие подобные конструкции изготавливают из заводских деталей, предназначенных для дальнейшей самостоятельной сборки. Собрать уличный камин из кирпича сможет даже начинающий мастер, а готовая конструкция займет почетное место на дачном участке.
Строим поэтапно, поскольку не менее важную роль в подобной конструкции играет каминная часть. Печь, пристроенная слева по фасаду, топится дровами по принципу русской печи, но используется преимущественно для выпечки. С помощью различных печных аксессуаров на ней можно приготовить первые или мясные блюда.
Учитывая все заводские заготовки, вся конструкция вместе с печью имеет массу около 900 кг, а самая тяжелая деталь камина весит примерно 55 кг.
Масса камина без печи (только с прикаминным столиком) составляет около 600 кг. Подобную каминопечь сможет возвести любой домашний мастер даже без наличия заводских заготовок.
Руководствуясь чертежами, можно рассчитать и собрать уличный камин из кирпича своими руками за несколько дней. Посмотрите каминопечи из кирпича на фото – их конструкция проста и понятна:
Масса наиболее облегченного варианта садового камина составляет примерно 170 кг. Большей легкости в данном случае удалось добиться за счет того, что верхняя надтопочная часть выполнена из листового железа толщиной 1 мм.
Для создания оригинальной конструкции камина с возможностью его трансформации в печь и обратно необходимо сделать приставную переднюю стенку с обычной топочной дверкой и полукруглой дверкой варочной камеры над ней. Далее представлены уличные камины из кирпича на фото, иллюстрирующих процесс их изготовления:
Мангал из кирпича с навесом
Кирпичная печь для казана – ТОП 10
Какой кирпич? Какой раствор?
Вы должны знать заранее размеры камня, чтобы правильно составить порядовку. Мы предлагаем использовать обожженный глиняный кирпич (красный) с размерами ДхШхВ: 257х123х55 мм. Отдавайте предпочтение полнотелым материалам, если только не планируете накрывать кладку сверху заборным камнем.
Не рекомендуется обкладывать мангал песчаником, клинкерным или рубленным кирпичом: под открытым небом на такой облицовке с высокой вероятностью появятся отслоения и трещины. Поэтому для кладки следует сортировать кирпич и отбирать камни без сколов и отбитых углов. Учтите также, что частично кирпич будет находиться при высоких температурах зоны готовки. Следовательно, шамотные и силикатные изделия для этого не подходят: один из-за потенциальной токсичности, второй из-за физико-механических недостатков.
Для приготовления раствора используется одна часть цемента марки 300 на 3,5 части мытого карьерного песка. Но и здесь есть подводный камень: у некоторых сортов кирпича коэффициент теплового расширения сильно отличается от характеристик раствора, из-за чего в зоне горения возможно появление трещин. Поэтому рекомендуется заменять цемент его смесью с шамотной глиной в пропорции 1:1.

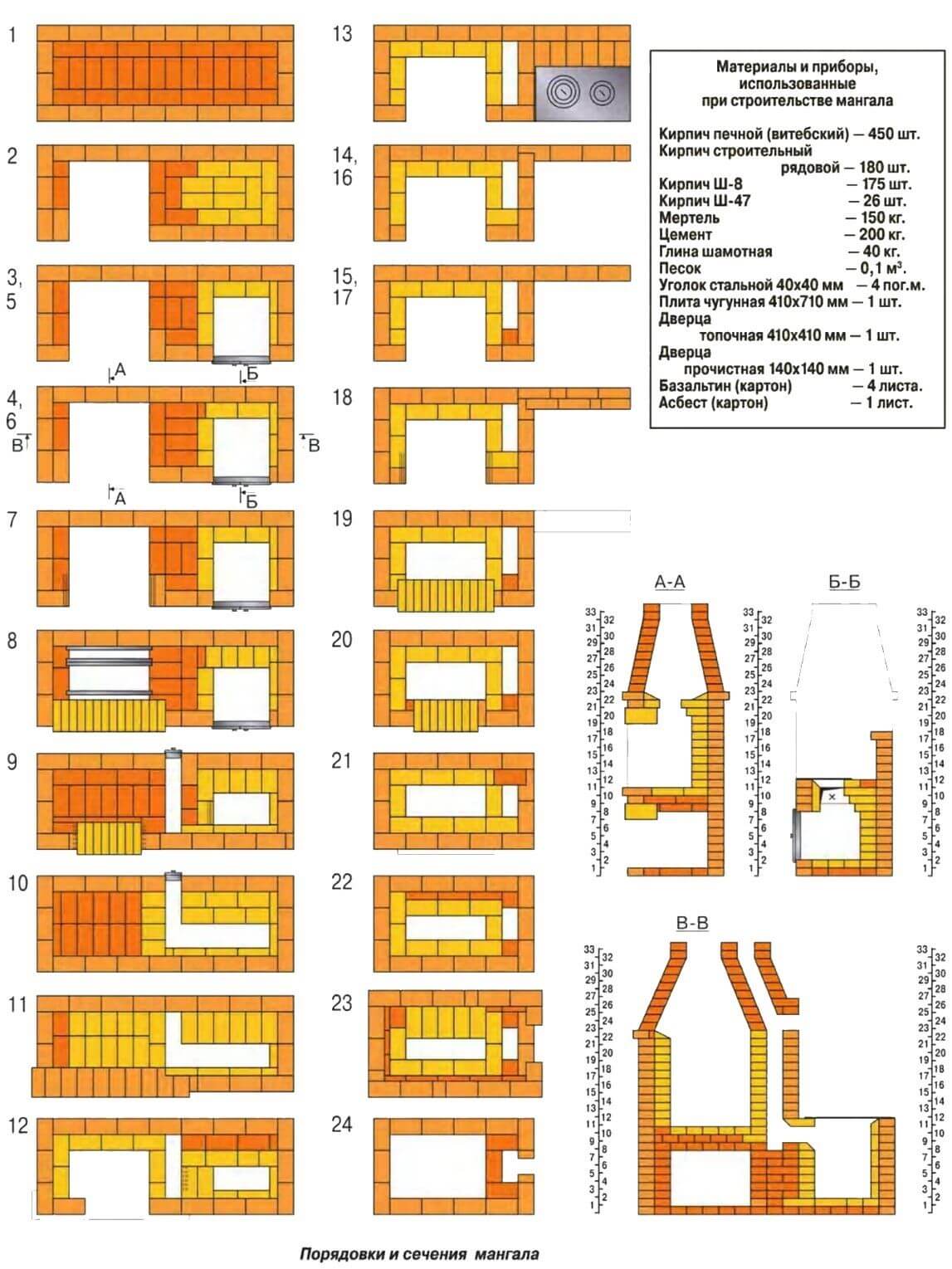

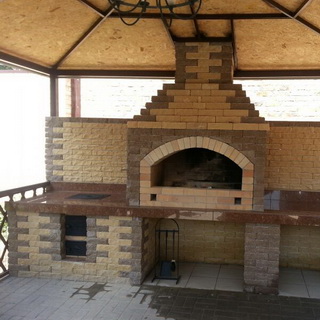

Барбекю комплекс из кирпича с прямым сводом

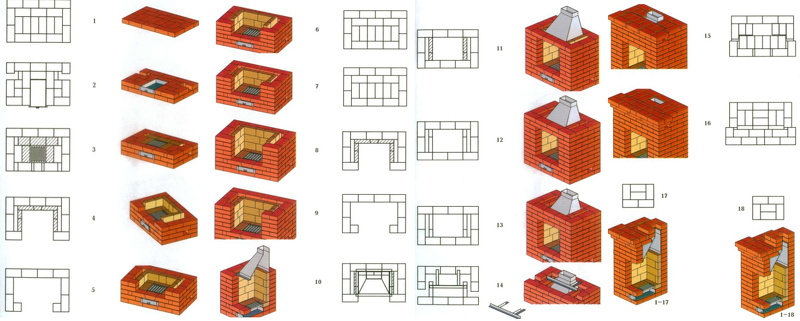

Поскольку сложные своды – это самая проблемная часть кладки любой печи, предлагаем для начала чертеж и порядовку более простой конструкции для беседки или дачи.
Обратите внимание: по сравнению с предыдущими, 12 и 13 ряды расширены. Это своего рода декоративный «пояс» печи, опора для расширения и свода
Для облицовки зоны горения необходим пиленый вдоль или тонкий (плинфовый) огнеупорный кирпич, например, ШБ-6.
С 22-го ряда начинается перекрытие топочной камеры и постепенное сужение свода.

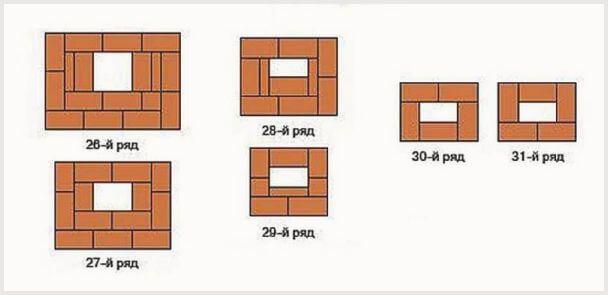

С 26-го ряда топка переходит в трубу, до нужной высоты чередуются ряды 30 и 31.
Важно: если печь барбекю своими руками выкладывается в беседке, пристройке или любом другом сооружении с крышей, необходимо поднять верхнюю плоскость трубы как минимум на 0,5 м выше уровня конька или плоскости навеса!
Еще один важный момент: для выкладки полок и перекрытий в кладку стен вмуровывают металлические полосы или стержни и на них укладывают кирпичи перекрытия.
Предлагаем также другие проекты для зоны барбекю на даче, своими руками реализовать их не сложнее, чем предложенную выше схему.

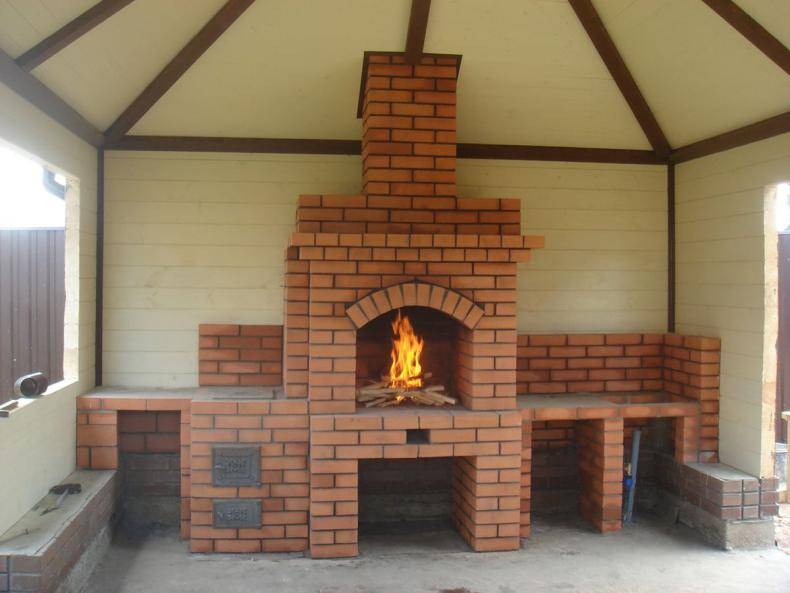

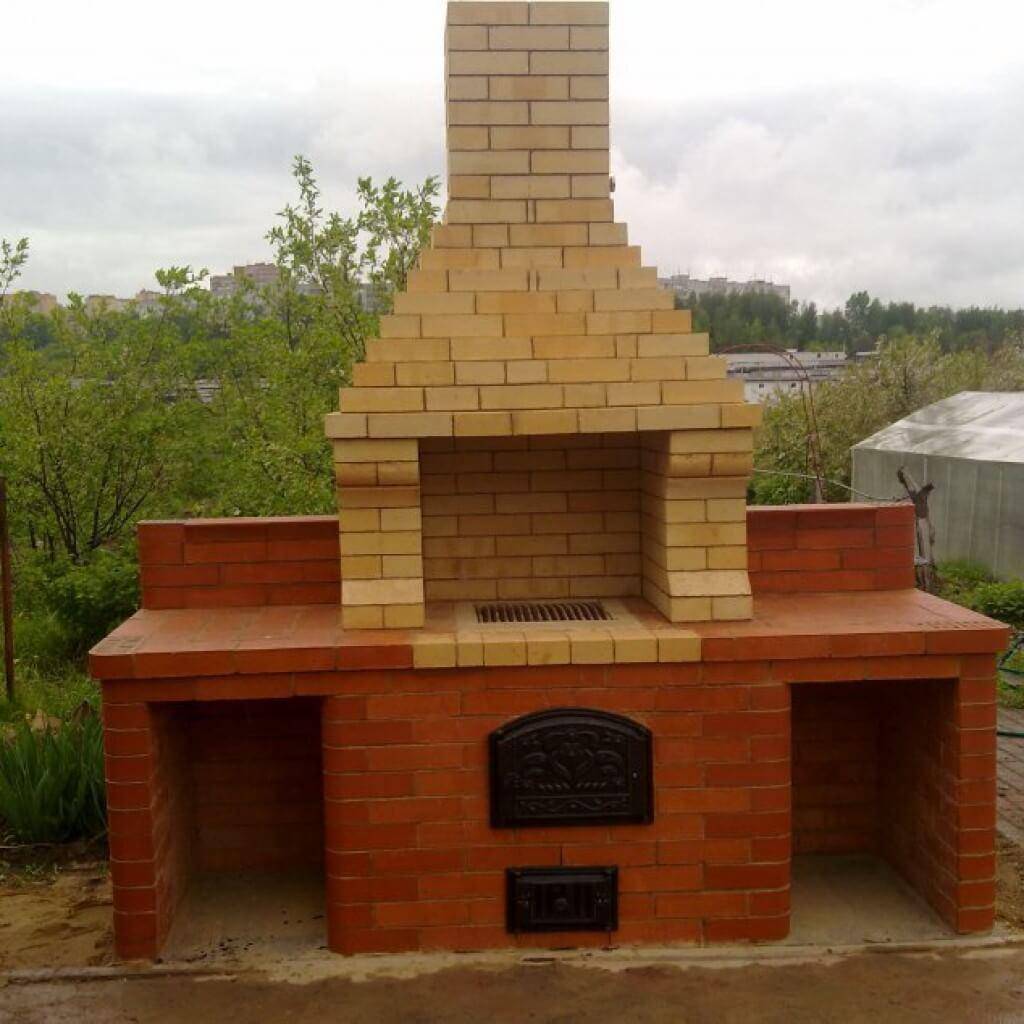

На фото таже прямой свод, решетка устроена над закрытой топкой. Дверки для топки и прочистки монтируются в переднюю стенку печи, как показано на порядовке ниже. Дополнительно на этой схеме имеется чугунная плита (варочная поверхность).
Еще один вариант, на примере обычной русской печи, показан в видео.

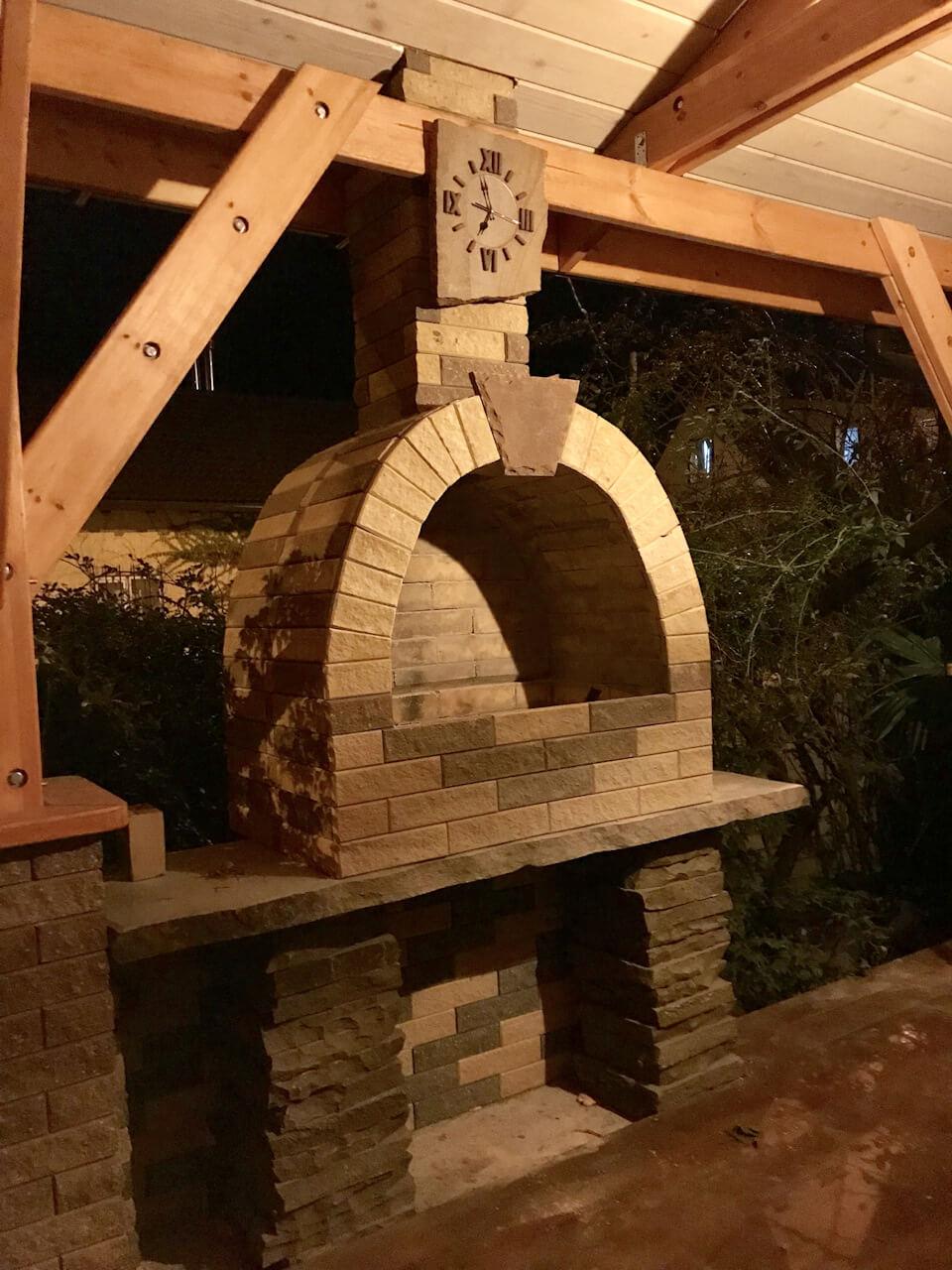

Очень интересно смотрится барбекю-гриль для дачи, где своими руками выложен арочный свод.
Достаточно подробно технология выкладки такого свода изложена в видео.

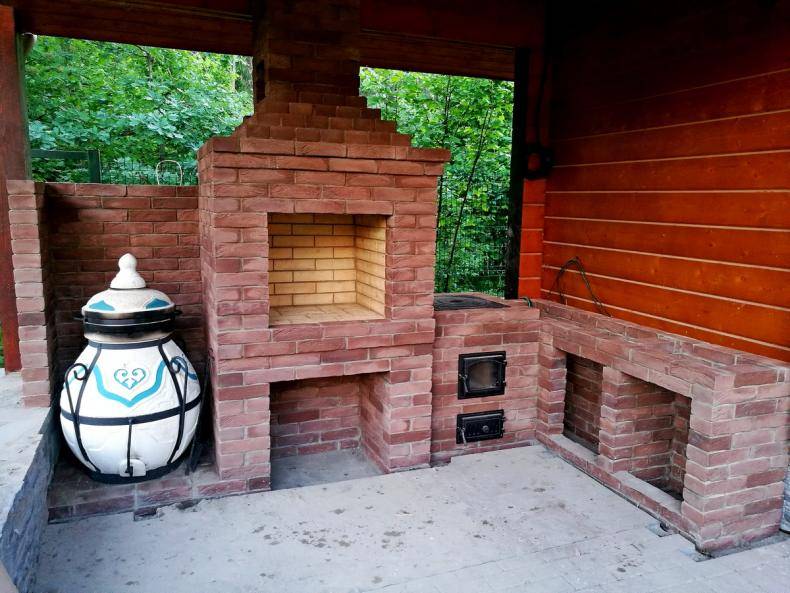

Иногда во дворе недостаточно места для устройства крупного комплекса прямой конфигурации. Тогда может оказаться удобнее использовать угловую схему.
Видео описание
Вариант облицовки уличного камина: Уличный камин можно соорудить не только из кирпича, но еще и из дикого камня или бетона. Сооружения из камня получаются очень эффективными и экономичными. Однако при их возведении печник должен проявить высочайший уровень мастерства, так как из неидеального по форме материала довольно сложно выложить правильную и эстетичную печную конструкцию.
Уличный камин из камня Источник a-bicycleshop.com
Печи из бетона отличаются разнообразием форм. Этот пластичный материал позволяет создавать необычные печные сооружения. Но использование бетона для возведения каминов требует серьезной квалификации. Бетонные конструкции строятся по принципу опалубки, из бетонных плит или с использованием бетонных колец. В любом случае сооружение получается достаточно тяжелым, и под ним, как и под кирпичным камином, должен быть крепкий фундамент.
Печь из бетонных плит Источник otto.nl
