Как сделать вентиляцию в каркасном доме своими руками + схемы и пошаговая инструкция

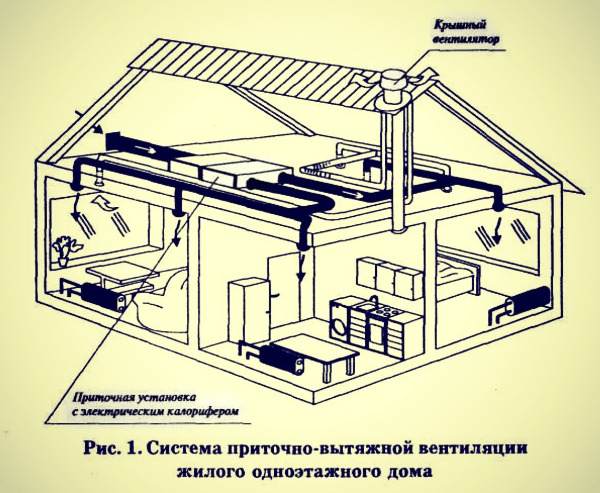

Приточно-вытяжная вентиляция в каркасном доме

Почему образуется конденсат?

Образование конденсата обусловлено в основном колебаниями среднесуточной температуры. Например, если при укладке крыши используются гидроизоляционные мембраны, конденсат будет разделен на две части: первая будет собираться под крышей, а вторая – снаружи.

Другой причиной является теплый воздух, который поднимается из помещений на крышу и собирается под крышей по законам конвекции

В регионах с частым выпадением осадков вентиляция подкладочного материала имеет важное значение – влага легко проникает в стыки и швы и загрязняет фасад. А в морозную погоду она превратится в лед и заполнит им трубы и водостоки. Крышная вентиляция избавляет от этих проблем, обеспечивает флажок и выполняет многие другие важные функции

Крышная вентиляция избавляет от этих проблем, обеспечивает флажок и выполняет многие другие важные функции.

Благодаря вентиляции:

• Постоянно поддерживается температурный баланс под всей поверхностью крыши;
• Водяной пар из самого помещения удаляется;
• Вероятность того, что солнечные лучи перегреют поверхность крыши летом, гораздо ниже;
• ни сосульки, ни мороза зимой;
• необходимость ремонта откладывается на долгое время.

Дополнительные возможности

Герметичные стены каркасного строения тоже нуждаются в проветривании. Для этого делается «вентиляционный зазор». Это небольшой промежуток между внешней обшивкой и слоем изоляции (или ветрозащиты, часто применяется плёнка).

Чтобы оставить необходимый зазор, на верхнюю часть изоляционного слоя прибивается брусок. К нему можно крепить вертикальные планки или сразу наружную обшивку.

По нижнему периметру дома делаются приточные отверстия, а под навесом кровли обустраивается выход. Это обеспечивает постоянное движение потоков под обшивкой, что благотворно для строительных материалов.

Кто должен дышать: дом или человек?

Правильная вентиляция фундамента и пола

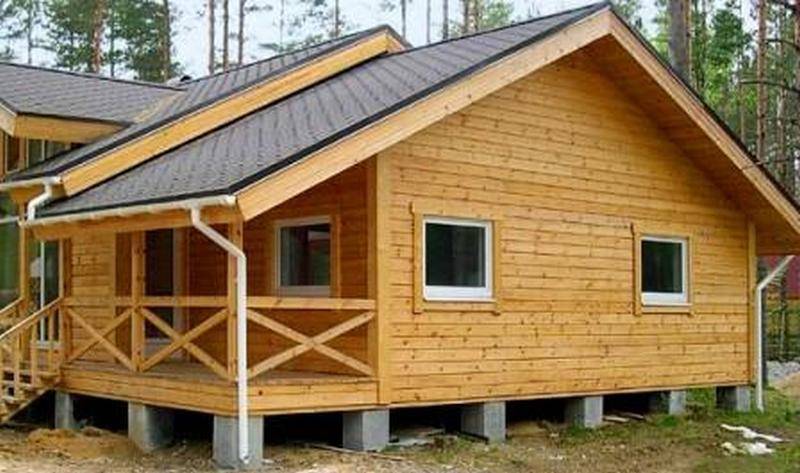

Фундамент для каркаса чаще всего свайный, потому что такое строение легче кирпичных, монолитных домов. Конструктивная особенность такова, что между грунтом и перекрытием первого этажа обязательно должно оставаться пространство. Подвальное помещение здесь обустроить нельзя.

Для предотвращения скопления сырости под полом, разрушения фундамента, во время стройки внутри цоколя предусматривают специальные отверстия – продухи. Они способствуют вентилированию подпольного помещения, нормализуя его влажностный баланс. Это предотвращает появление плесени, грибка, способных быстро разрушить жилое строение. Вентпроемы обязательно закрываются мелкоячеистыми решетками от грызунов.

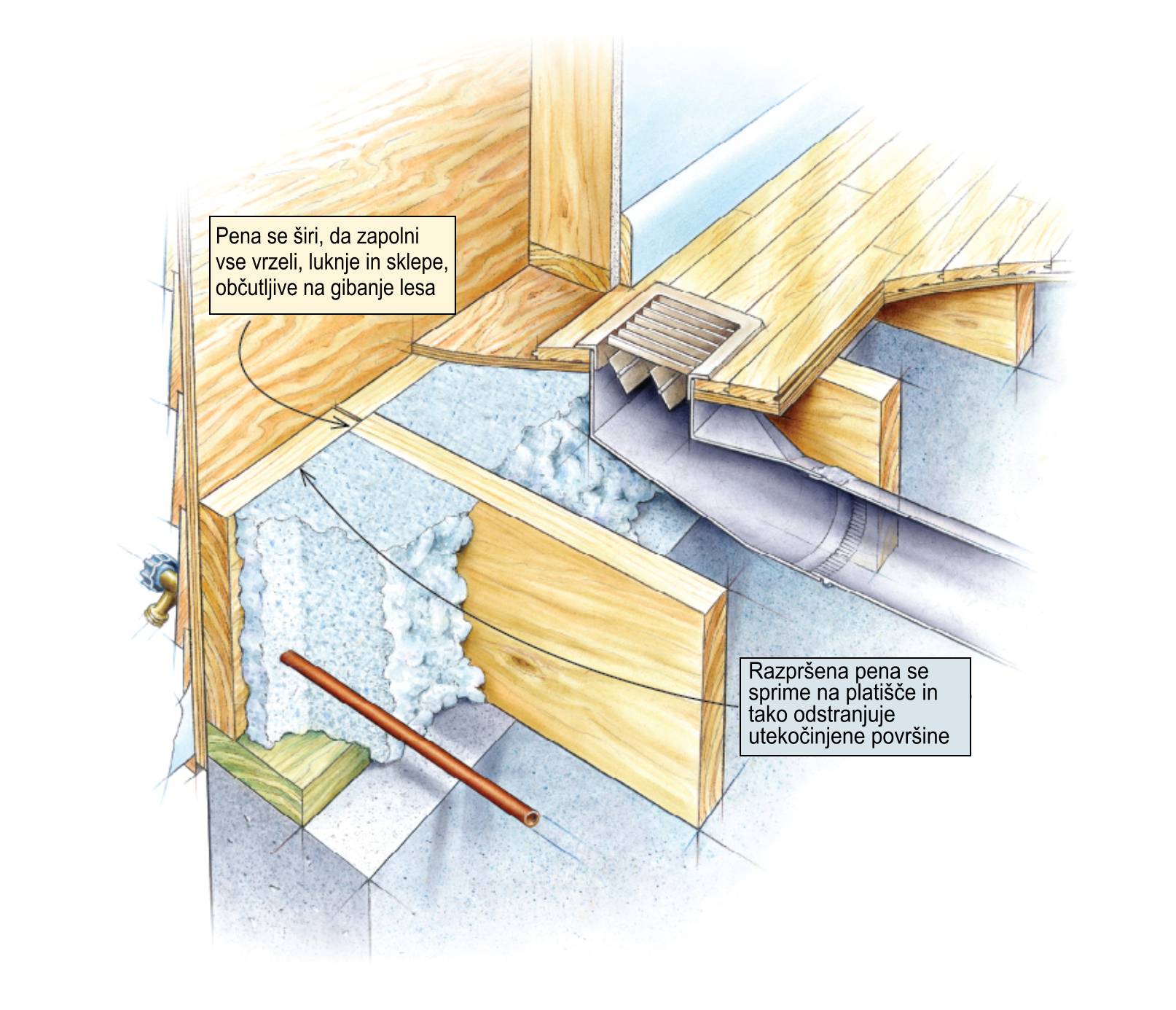

Пол также необходимо вентилировать, включая в общий воздухообмен всего дома. Если он установлен на сваях («плавающий» пол), вентилирование происходит сквозь зазоры между стенами и полом. Для проветривания достаточно установить вентиляционные плинтуса на противоположных сторонах комнат.

Когда перекрытие первого этажа включается в общую обвязку, его проветривание организовывается при помощи вентиляционных проемов. Они размещаются у стен, закрываются специальными решетками. Таким образом происходит вентилирование пола, подпольного пространства, включенное в общедомовую воздушную циркуляцию.

Виды вентиляции по зоне действия

3 Принудительное проветривание – схемы и особенности

Нужна ли в каркасном доме

По строительным нормам и правилам в каждом доме должна быть вентиляция. Также обустройство вентиляционной системы может понадобиться в следующих случаях:

• Дом с большой площадью;
• Наличие во многих комнатах окон без створок;
• Повышенная влажность – на стенах и в углах растёт плесень.

Она может быть как естественной, так и принудительной. В первом случае проветривание происходит за счёт окон, форточек, дверей, приточных каналов и тому подобного, а принудительная вентиляция – это система с вытяжкой и вентиляторами.

Схема стены в каркасном доме

В любом случае каркасный дом должен «дышать», но не через стены. Так как если пар будет проходить в стены, то влажность начнёт скапливаться внутри них, образуя конденсат. В зимнее время вода в пироге утепления замерзнет, разрушив тем самым волокна теплоизоляции.

После того как она растает, они уже не восстановятся. Из-за этого срок эксплуатации каркасного дома значительно сокращается, так как вся конструкция постепенно разрушается.

Для того чтобы в стены не проходил пар, изнутри их закрывают пароизоляцией, а снаружи ветрозащитной мембраной. Всё обустраивается таким образом, чтобы влага из стен могла выйти наружу, и наоборот, не попасть внутрь.

https://youtube.com/watch?v=2klYZQNVR0M%3F

Рекомендации по установке с рекуператором

Рекомендации по установке, в основном, касаются помещений, в которых следует устанавливать рекуператор. В первую очередь для этого используют котельные (если речь идет о частных домовладениях). Также рекуператоры монтируют в подвалах, на чердаках и в других технических помещениях.

Если это не расходится с требованиями технической документации, то установка может быть смонтирована в любом неотапливаемом помещении, при этом разводку вентиляционных каналов, по возможности, следует монтировать в комнатах, имеющих отопление.

Вентиляционные каналы, проходящие через неотапливаемые помещения (а также вне помещений) следует делать утепленными. Также теплоизоляция необходима в местах прохождения вытяжных воздуховодов сквозь наружные стены.

Учитывая шум, который оборудование может производить во время работы, лучше всего размещать его подальше от спален и от других жилых комнат.

Что касается размещения рекуператора в квартире: лучшим местом для него будет балкон или какое-либо техническое помещение.

При отсутствии такой возможности под установку рекуператора можно отвести свободное пространство гардеробной.

Как бы там ни было, расположение установки во многом зависит от особенностей конструкции вентиляционной системы, от расположения вентиляционной разводки и от габаритов устройства.

Мифы про вентиляцию в каркасном доме

Отдушины и вентзазоры

Отдушины тоже обязательны в каркасных домах. Влага не выходит наружу за счёт пароизоляционного слоя. Если вентиляция плохая, то вода скапливается между материалами и  появляется выпадающий конденсат. Этого эффекта стоит избегать всеми силами, иначе появляется грибок и плесень

Остановить процесс нелегко, поскольку на него обращают внимание в последнюю очередь

По сути, отдушины — вентиляция для конструкций, кровли и фасада. Этого недостаточно для решения вопроса, связанного с духотой. Для хорошей вентиляции в доме недостаточно одного вентзазора над крышей или создания продух в фундаменте. Рекомендуется заранее советоваться со специалистами, чтобы правильно решить вопрос.

Требования и нормы

Существующие санитарные нормы для частных домов определяют параметры воздуха, которые считаются нормальными для условий проживания:

• температура колеблется в пределах 22-24С;
• влажность 40-60%;
• Скорость потока воздуха – 1 м/с.

Однако те же стандарты относятся к такому индикатору, как воздухообмен. Другими словами, это количество воздуха, входящего и выходящего за один час. Поэтому нормативный показатель здесь будет составлять 3 м3/ч на 1 м² площади помещения. Отказ от ответственности – если высота потолка не превышает 3 м. Если последнее измерение выше, то воздухообмен увеличивается на 30%.

Но есть и другое обозначение воздухообмена в правилах, которое связано с тем, сколько времени человек проведет в помещении. Если он проводит много времени в помещении, по сути, находится в нем все время, то через час в помещение должно поступить не менее 60 м³ массы свежего воздуха. Если помещение используется нерегулярно, то эта цифра уменьшается до 20 м³.

Конструкция вентиляции основана на этих значениях. Поэтому, когда перед инвестором встает вопрос о правильности расчета, можно использовать достаточно простую формулу:

L=VxKr, где:

• L – это объем воздуха, необходимый для полного обмена;
• V – объем помещения;
• РР – коэффициент воздухообмена.

Последняя цифра фиксируется в таблицах санитарных норм и является неизменной величиной. Однако следует учитывать, что в таблицах есть коэффициенты, зависящие от назначения каждого помещения и времени, в течение которого оно используется в двух режимах: рабочем и нерабочем. Например, коэффициент умножения для спальни в рабочих условиях составляет 1 м3/ч, а в нерабочих – 0,2. Кухня – 60 м3/ч, а в нерабочем – 0,5.

Поэтому вентиляция каркасного дома организована в соответствии со значениями, приведенными в таблице. Конечно же, следует учитывать и параметры самого помещения.

Типы вентиляционных систем

Выбирая, какую схему нужно будет составить, чтобы качественно смонтировать вентиляцию в частном доме, нужно помнить о типах вентиляции:

• Естественная.
• Принудительная, оснащенная механическими приспособлениями.
• Комбинированная.

Каждая из них имеет свои плюсы и минусы. Но при выборе и дальнейшем составлении схемы нужно помнить о том, что нельзя делать вытяжку без притока или оттока. То есть воздух из помещения должен выходить и замещаться на свежий, в противном случае все монтажные работы по эффективности конечного результата сведется к нулю.

Естественная или принудительная – что лучше?

Простейший пример естественной вентиляции – квартира в доме с деревянными окнами. Вытяжка хоть и организована при строительстве, но подчиняется законам физики, а поступление воздуха производится через щели в оконных и дверных проемах, открытые окна и форточки.

В деревенских домах, которые многие используют в качестве сезонного жилья, циркуляция воздуха осуществляется и с помощью кирпичной печи с дымоотводом и трубой

Но иногда естественного воздухообмена недостаточно для формирования здоровой, комфортной для проживания среды. И тогда приходится использовать перечисленные выше устройства, врезать новые вентиляционные каналы.

В качестве воздуховодов используют или пластиковые трубы или оцинкованные элементы. Их располагают над подвесными конструкциями и в стенах с выходом наружу над крышей или в стене.

Для создания полноценной вентиляции конструируют целые системы утепленных герметичных каналов, проходящих через все помещения. Но такой вариант целесообразен для домов постоянного проживания, так как требует более серьезного подхода

Лучший способ наладить правильную вентиляцию – комбинация естественных и механических способов улучшения циркуляции воздуха. С этой стороны дачный домик не отличается от обычной городской квартиры: к полуоткрытым форточка можно добавить монтаж вентилятора в туалете и установку недорогой вытяжки на кухне.

Принцип обустройства принудительной системы

Работает принудительная вентиляция в частном доме при помощи механических вытяжных установок. Они питаются от сети, поэтому при оборудовании своими руками потребуются еще и навыки электрика.

Схем подобной вентиляции много, наиболее востребованные:

• Приток воздуха дается при помощи бризеров, их устанавливают во всех помещениях. На чердаке монтируется общий вентилятор, к которому поступает весь отработанный воздух и удаляется.
• Монтаж отдельных приточно-вытяжных устройств с рекуператором, который встраивается во внешнюю стену.

• Центральный кондиционер с сетью вентканалов.
• Фанкойлы – местные калориферы, обладающие функциями обогреваохлаждения.

Как сделать естественную вентиляцию на даче

Самостоятельно спроектировать вентиляционные каналы для частных домов сложно. Обязательно нужна помощь профессионалов.

Вентиляция на даче своими руками монтируется по следующей схеме и правилам:

1. Отверстия, через которые воздух будет тянуть внутрь помещения, располагают внизу стены.
2. Вытяжные отверстия располагают под потолком в комнате.
3. Монтируют трубы, закрепляют их у входа и входа. Закрепительные детали не должны вызывать деформацию трубы.
4. Вытяжная труба должна возвышаться над крышей дома больше, чем на полметра. Верхушку трубки закрывают колпаком, чтобы туда не попал мусор и осадки.
5. Приточные отверстия с улицы защищают декоративными решетками, чтоб в систему не проникал мусор, не заползали грызуны.

Воздуховод нужно обязательно заземлить, чтобы обезопаситься от статического электричества

Монтируют трубы очень осторожно

Типы вентиляции

Подробные схемы вентиляции

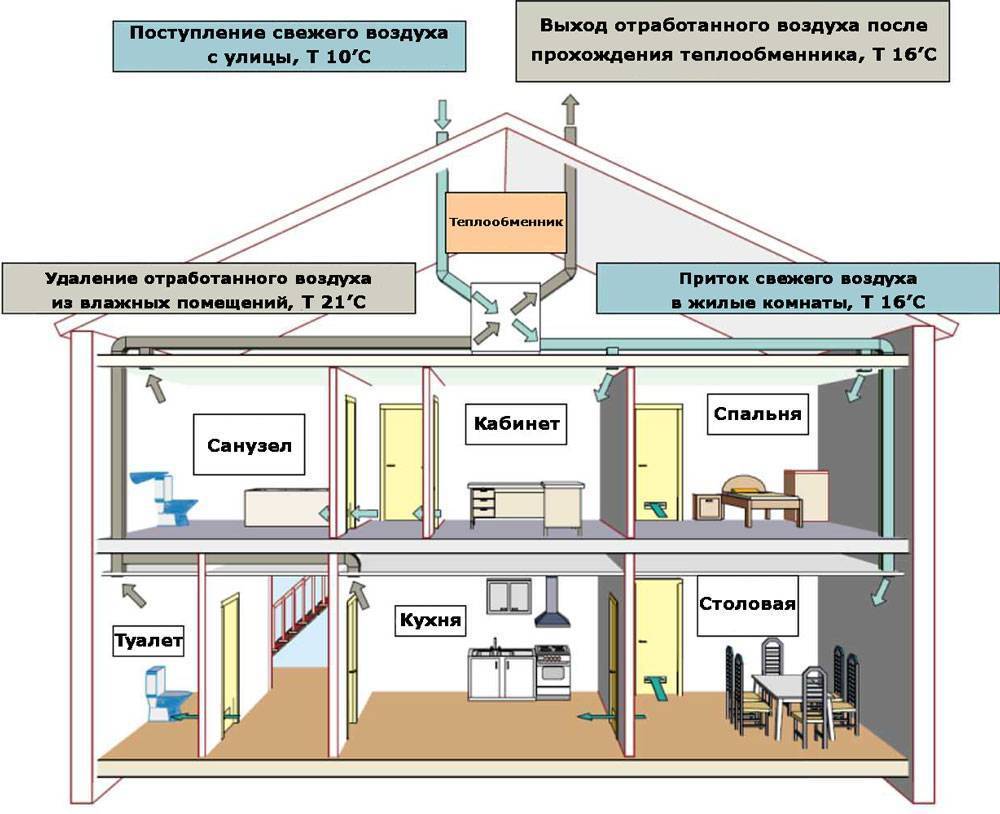

Система вентиляции независимо от ее вида, выглядит так. Наружный воздух попадает в жилые помещения здания, а вытяжка производится из помещений хозяйственного назначения (на кухне чаще всего устанавливают 2 вытяжки — вытяжной колпак и простая вытяжка вентиляции). Между помещениями, в которых происходит вытяжка и приток, производится переток воздуха.

Обычно переток производится под межкомнатными дверями. По этой причине, в советах по монтажу дверей существует правило обязательно оставлять зазор от дверного полотна до поверхности пола. Если по какой либо причине зазора нет, то для перетока должны быть установлены переточные каналы или смонтированы решетки в стенах. Или как вариант — устроить в таком помещении самостоятельный вытяжной канал — существенно усложняющий систему.

В общем, чем дороже и сложнее используется система — тем лучше она вентилирует помещение и меньше потребляет энергии.

Мнение жителей домов

Не все каркасные дома спроектированы с умом. Существуют серьезные проблемы с герметичностью, поэтому взгляните на отзывы реальных арендаторов, которые страдают от отсутствия вентиляции. Нехватка свежего воздуха – удар по здоровью человека. В комнатах душно и нечем дышать.

Кстати, если в вашем доме есть жилой мансардный этаж, то обязательно нужно провести на нем вентиляцию. Подробнее об этом читайте здесь.

Вдобавок ко всему, есть ужасная вонь из ванной и туалета. Если мы имеем дело с жаркой погодой, уровень влажности повышается. Зимой, в свою очередь, грибок на стенах начинает активно развиваться. Плесень размножается, и чистящие средства должны быть собраны быстро.

Особенности каркасного дома

Конструктивно представляет собой каркас из бруса, заполненный утеплителем (стекловата, пенополистерол, целлюлозная вата, утеплитель на основе горных пород и т.д.), проложенный ОСП-материалом паро-, гидроизоляционными мембранами с двух сторон. Снаружи отделывается декоративным покрытием (сайдинг, кирпич, блок-хаус). Внутренняя сторона – гипсокартон.

Наслоение во многом ненатуральных материалов, изолированных слоями гидрозащитного покрытия практически полностью препятствует установлению внутри дома приемлемого температурного, влажностного баланса.

Разбалансировка микроклиматических показателей приводит к скоплению конденсата на окнах, внутри стен, перекрытий. Температура повышается, способствуя испарению влаги в еще большем количестве. При отсутствии должной вентиляции избыточная влажность образует плесень, грибок даже на тех поверхностях, которые защищены от гниения. В Интернете много видео, фото о том, как на антисептически обработанных элементах образуется плесень, разрушая постройку за два-три года.

К тому же сами материалы – источник вредных испарений, попадающих внутрь помещения. Антисептические пропитки древесины, утеплителя, вещества стеновых панелей, рассчитанные на отпугивание насекомых, грызунов для человека также не безвредны (карбамидоформальдегидная, меламиноформальдегидная, мочевиноформальдегидная смолы).

Все вышеперечисленное требует установления внутри каркасника продуманной, эффективной системы воздухообмена.

Основные особенности рынка оборудования для вентиляции дома

Сегодня подобрать вентиляционные устройства на рынке можно для любых задач. Мировые производители изготавливают всевозможные варианты вентиляции. По сути, любое оборудование из этой области можно отнести к какой-то области из ниже указанных:

• бытовые или для полупромышленного использования;
• специальные устройства;
• сугубо промышленные аппараты.

Устройства промышленного и бытового типа могут работать как дома (в квартирах, небольших частных постройках), так и в офисах, ресторанах и прочих помещениях площадью до 600 кв. м. Что касается оборудования для промышленных целей, оно способно обеспечивать приток свежего воздуха в количестве свыше 4000 кубометров в час.

Специальное вентиляционное оборудование приобретают для особых помещений. Например, оно может понадобиться для фармацевтических фабрик, операционных в больницах, для систем аварийной вентиляции и дымоудаления и так далее.

Лидерами среди производителей устройств для промышленной вентиляции являются следующие европейские компании:

• Kanalflakt (Швеция);
• Remak (Чехия);
• Ostberg (Швеция).

В нашей стране уже многие годы используется оборудование этих компаний. Оно показало, что является самым качественным на рынке и наиболее надежным. С его помощью можно оборудовать как простые системы вентиляции в каркасных домах, так и более дорогие промышленные комплексы.

Кроме того, на рынке представлены и другие производители оборудования:

• Арктос (Россия);
• Wolter (Германия);
• Ventrex (Восточная Европа);
• Korf (Германия и Россия).

Эти компании также выпускают качественные вентиляционные системы. Чтобы выбрать конкретный вариант для отдельной ситуации, необходимо изучить проект дома, а также определиться с бюджетом на вентиляцию.

Особенно стоит отметить вентиляционные системы моноблочного типа. В отличие от других конструкций, которые собираются на месте, эти изготавливаются на заводе и поставляются уже целыми. Все части системы заключены в шумоизоляционный корпус.

Можно приобрести моноблочную вентиляцию у зарубежных и отечественных компаний. При этом отличия в качестве незначительны, ведь детали используются одни и те же. Таким образом, выбор конкретной компании зависит от финансовых возможностей клиента.

Правильная вентиляция фундамента и пола

Основание каркаса чаще всего забивается сваями, так как такая конструкция легче, чем кирпичные монолитные дома. Особенностью дизайна является то, что между фундаментом и плитой перекрытия первого этажа должно быть пространство. Здесь невозможно устроить подвал.

Для предотвращения скопления влаги под полом, разрушения фундамента во время строительства внутри подвала должны быть предусмотрены специальные отверстия – вентиляционные отверстия. Они помогают вентилировать подвальное помещение, нормализуя его влажность. Это предотвращает появление плесени, грибка, который может быстро разрушить живую структуру. Вентиляционные отверстия должны быть закрыты решетками из мелкой сетки против грызунов.

Пол также должен вентилироваться путем включения его в общий воздухообмен по всему дому. При установке на ходулях (“плавающий” пол) вентиляция осуществляется через зазоры между стенами и полом. Для вентиляции просто установите вентиляционные планки на противоположных сторонах помещений.

Когда плита цокольного этажа покрыта общей лентой, она вентилируется с помощью вентиляционных отверстий. Они крепятся к стенам, закрываются специальными решетками. Таким образом, пол и подвал вентилируются и включаются в общую циркуляцию воздуха в доме.

Подробные схемы вентиляции

Система вентиляции независимо от ее вида, выглядит так. Наружный воздух попадает в жилые помещения здания, а вытяжка производится из помещений хозяйственного назначения (на кухне чаще всего устанавливают 2 вытяжки — вытяжной колпак и простая вытяжка вентиляции). Между помещениями, в которых происходит вытяжка и приток, производится переток воздуха.

Обычно переток производится под межкомнатными дверями. По этой причине, в советах по монтажу дверей существует правило обязательно оставлять зазор от дверного полотна до поверхности пола. Если по какой либо причине зазора нет, то для перетока должны быть установлены переточные каналы или смонтированы решетки в стенах. Или как вариант — устроить в таком помещении самостоятельный вытяжной канал — существенно усложняющий систему.

В общем, чем дороже и сложнее используется система — тем лучше она вентилирует помещение и меньше потребляет энергии.

Основные особенности рынка оборудования для вентиляции дома

Сегодня Вы можете выбрать вентиляционное оборудование для любой задачи на рынке. Производители во всем мире производят различные виды вентиляции. Фактически, любое оборудование в этой области может быть отнесено к любой из следующих областей:

• для бытового или полупромышленного использования;
• специальные устройства;
• чисто промышленное оборудование.

Промышленные и жилые единицы можно использовать как дома (квартиры, небольшие частные дома), так и в офисах, ресторанах и других помещениях площадью до 600 квадратных метров. В промышленном применении они способны доставлять более 4000 кубических метров свежего воздуха в час.

Для специальных помещений приобретается специальное вентиляционное оборудование. Например, это может понадобиться для фармацевтических заводов, операционных в больницах, для аварийной вентиляции и систем дымоудаления и так далее.

Ведущими производителями промышленного вентиляционного оборудования являются следующие европейские компании:

• Каналфлакт (Швеция);
• Ремак (Чешская Республика);
• Остберг (Швеция).

Оборудование этих компаний используется в нашей стране на протяжении многих лет. Она зарекомендовала себя как самая качественная на рынке и самая надежная. С ее помощью можно оборудовать как простые вентиляционные системы в каркасных домах, так и более дорогие промышленные комплексы.

Кроме того, на рынке присутствуют и другие производители оборудования:

• Арктос (Россия);
• Вольтер (Германия);
• Вентрекс (Восточная Европа);
• Корф (Германия и Россия).

Эти компании также производят высококачественные системы вентиляции. Чтобы выбрать конкретный вариант для вашей конкретной ситуации, вам необходимо изучить дизайн вашего дома, а также определиться с бюджетом на вентиляцию.

Особого внимания заслуживают моноблочные вентиляционные системы. В отличие от других конструкций, которые собираются на месте, они изготавливаются на заводе и поставляются в целости и сохранности. Все компоненты системы заключены в звукоизолированный корпус.

Возможна покупка моноблочной вентиляции у зарубежных и отечественных компаний. В этом случае различия в качестве незначительны, так как детали одинаковы. Таким образом, выбор конкретной компании зависит от финансовых возможностей заказчика.

Вентиляция стен

Вентиляция стен каркасного дома предусматривает установку специальной системы фасада. Она может быть утеплённой или без теплоизоляционного слоя. Если вы не хотите дополнительно утеплять стены, то на их поверхность следует установить обрешетку, обеспечить вентиляционный зазор и установить облицовку.

При наличии теплоизоляционного слоя на обрешетку устанавливается утеплитель, который покрывается супердиффузионной мембраной. Затем следует обеспечить вентиляционный зазор и обшить фасад облицовочным материалом. Система вентиляционного фасада может предусматривать наличие двух решеток. Первая необходима для монтажа теплоизоляции, тогда как вторая – для установки облицовочного слоя.

Первую обрешётку можно изготовить из:

• самодельного элемента из профиля;
• П-образных подвесов;
• деревянных брусков.

Вентиляция в постройке

Как сделать вентиляцию в каркасном доме недорого

Трубы

Естественная вентиляция – именно она является бюджетным вариантом устройства этой инженерной системы. Все элементы вентиляционной системы оптимально устанавливать из пластика. Металлические воздуховоды нецелесообразно монтировать потому что, охлаждаясь, трубы будут выводить тепло из дома, то есть служить «мостиками холода». Еще один минус – металл не переносит конденсата. Основную вентиляционную шахту выводят через крышу к коньку. Размеры вентшахты: 100х100 мм, 120х120 мм. В соответствии с этим подбирается диаметр труб.

Приточные клапаны

Устройство вентиляции в каркасном доме – это, в том числе, с установки приточных клапанов. Широкий выбор на рынке таких изделий позволяет встраивать их не только в стены, но и в профили или ручки окон. Желательно чтобы самые отдаленные комнаты были оснащены приточными клапанами.

Система воздуховодов

Следующим этапом является монтаж всех внутренних воздуховодов в чердачный коллектор, который будет выводить отработанный воздух в центральную, вертикальную вентшахту, которая оснащена адаптер-козырьком.

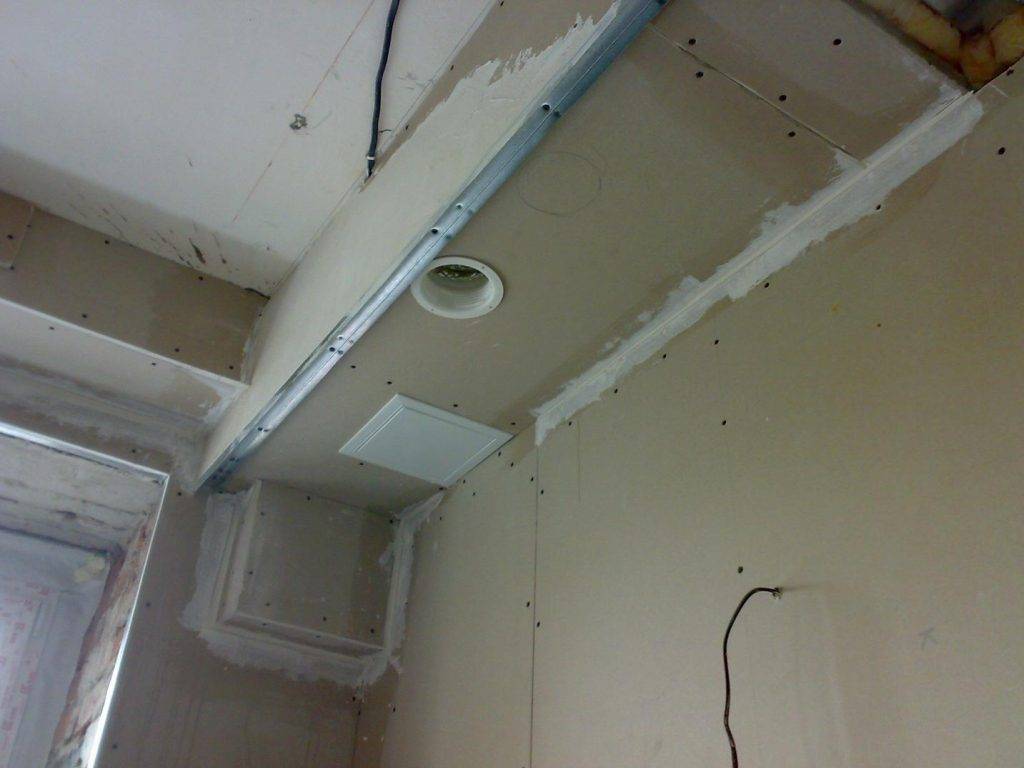

Устройство венткороба в кухне

Если чердак оборудован под мансарду все горизонтальные вентиляционные трубы прокладываются в фасадный коллектор, который закрепляется на внешней части каркасной стены. Центральный вертикальный воздуховод в этом случае будет немного выше края ската крыши.
