Выходные параметры
Под выходными параметрами подразумевают характеристики светодиодов, измеренные при определённых условиях. Замер выходных параметров производят на номинальном токе и температуре окружающей среды, равной 25°C.
Световой поток и сила света
Оптические характеристики светодиода выражают в виде светового потока и силы света. Световой поток (лм) – это количество световой энергии (видимый свет), излучаемой кристаллом и переносимой на поверхность за единицу времени. Для слаботочных светодиодов с рассеивающей линзой обычно указывают силу света (кд). Её физический смысл состоит в отношении светового потока к углу, внутри которого распространяется излучение. Другими словами, сила света – это интенсивность светового потока в некотором направлении. Отсюда следует, что светодиод с меньшим углом излучения обладает большей силой света при одинаковом световом потоке. Современные 5 мм светодиоды высокой яркости способны выдавать до 15 кд.
Угол излучения
В разных источниках можно встретить названия: «видимый угол», «угол рассеивания». С физической точки зрения его правильно называть «Двойной угол половинной яркости» и обозначать – «2Q1/2». Двойной угол половинной яркости присущ только приборам, которые имеют фокусирующую линзу, и зависит от формы корпуса. Он может иметь значения в пределах 15-140°. Белые светодиоды, предназначенные для smt монтажа, и матрицы на их основе характеризуются широким углом излучения – 115-140°.
Цвет излучения и длина волны
В зависимости от типа полупроводникового материала светодиод излучает свет в определённом волновом диапазоне. Например, зелёному цвету соответствует диапазон длин от 500 до 570 нм. При этом прибор с λ=500-520 нм имеет салатный оттенок, а с λ=550-570 нм – бирюзовый оттенок. Белый светодиод излучает в ультрафиолетовом или в широком спектре с дальнейшим выделением белого света с помощью люминофора. ИК и УФ диоды работают в невидимой зоне спектра. Поэтому в их маркировке указывается рабочая длина волны.
Цветовая температура
Этот параметр присущ исключительно белым светодиодам. Цветовая температура указывает на оттенок, который получают предметы, освещаемые в данном свете. Условно весь белый свет разделяют на тёплый, нейтральный и холодный и измеряют его в градусах Кельвина. Свет от светодиодов с одинаковой цветовой температурой может восприниматься по-разному, что объясняется их различным коэффициентом цветопередачи. Более подробно об этом написано здесь.
Световая отдача
Этот параметр показывает, какое количество светового потока излучает светодиод на единицу потреблённой мощности и измеряется в лм/Вт. Светоотдача является своеобразным коэффициентом полезного действия светодиода. По этому показателю мощные светодиоды уже превзошли газоразрядные лампы, перешагнув рубеж в 150 лм/Вт. Серийно выпускаемые светодиоды имеют светоотдачу около 100 лм/Вт. Световая отдача светодиодных ламп на 220В в 5-7 раз больше, чем у ламп накаливания.
Инерционность
Такое понятие как «инерционность» часто отсутствует в datasheet на светодиоды. Общепринято считать, что они мгновенно включаются и отключаются, т.е. являются безынерционными. На самом деле задержка при переключении может достигать нескольких нс. Для отечественных ИК излучающих диодов инерционность указывают в виде времени нарастания и спада излучающего импульса. Эти временные интервалы колеблются в пределах единиц-сотен наносекунд и оказывают влияние на работу в высокочастотном импульсном режиме.
Количество диодов на один метр
Еще одной особенностью этой LED-ленты является количество светодиодов на погонный метр. Это количество определяет способ их размещения. Собственно светодиодная лента SMD-3528 может иметь 60, 120, 180 или 240 светодиодов.

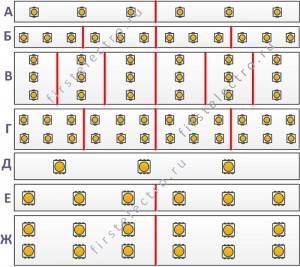

Различные типы светодиодной ленты
В первых двух случаях все элементы размещаются в один ряд (А и Б). Если количество светодиодов на погонный метр равняется 180, то они размещаются в три ряда (В). При этом три диода одной группы размещаются поперек ленты.
Если число светодиодов равняется 240, то они размещаются в два ряда (Г). Одна неделимая частица насчитывает шесть диодов.
От количества диодов в погонном метре зависит и мощность LED-ленты SMD-3528. Мощность одного метра SMD-3528 с 60-ю диодами на метр составляет 4,8 ватта.
Что касается этой величины той ленты, которая имеет 120 диодов на метр, то она равняется 9,6 вата. Метр светодиодной ленты, на котором есть 240 диодов, характеризуется мощностью в 16,8 ватта.
Для того чтобы SMD-3528 могла использоваться в различных интерьерах и могла гармонизировать с различными дизайнерскими стилями, производители красят печатную плату в разный цвет. Так, печатная плата может быть:
- белой;
- черной;
- коричневой;
- желтой.
Все элементы (диоды, дорожки и резисторы) покрываются лаком
Здесь важно упомянуть о том, что SMD-3528 может покрываться также силиконом и герметизирующими веществами
Иными словами самая простая SMD-3528 не имеет защиты от воды. Те, которые покрываются силиконом (он наносится только на верхнюю часть), является частично защищенными от воды. Такая светодиодная лента 3528, на погонном метре которой может размещаться 60, 120 или 240 led, обозначается маркировкой IP65.
Также SMD-3528 может иметь сплошную герметизацию. Ее можно отличить благодаря маркировке IP67 и IP68.
Для того чтобы закрепление светодиодной ленты было легкой процедурой, производитель монтирует на нижнюю часть печатной платы клейкую ленту. Она обеспечивает надежное и длительное крепление.
Полезный совет: для того чтобы крепление было более надежным, поверхность объекта надо очищать и обезжиривать. Некоторые производители устанавливают некачественный двойной скотч.
Это может стать причиной преждевременного отклеивания. Для избегания этого сценария надо дополнительно использовать свой клей.
Примечательным фактом является то, что двойным скотчем не оснащаются только LED-лента SMD-3528 с обозначением IP67 и IP68.
Как правильно расшифровать маркировку?
Маркировка смд светодиодов предоставляет пользователю краткую информацию об изделиях. Например, перед нами светоизлучающий диод, маркированный SMD 2835 UWC 5. Расшифровываем: типоразмер 2835 с габаритами 2,8×3,5 мм, мощностью 0,5 Вт, белый оттенок свечения.
| Тип SMD | Кол-во кристаллов | Габариты, мм |
| 3528 | 1 | 3,5х2,8х1,4 |
| 5050 | 3 / 4 | 5х5х1,6 |
| 5630 | 1 | 5,6х3х0,75 |
| 5730 | 1 / 2 | 5,7х3х0,75 |
| 3014 | 1 | 3х1,4х0,75 |
| 2835 | 1 | 2,8х3,5х0,8 |

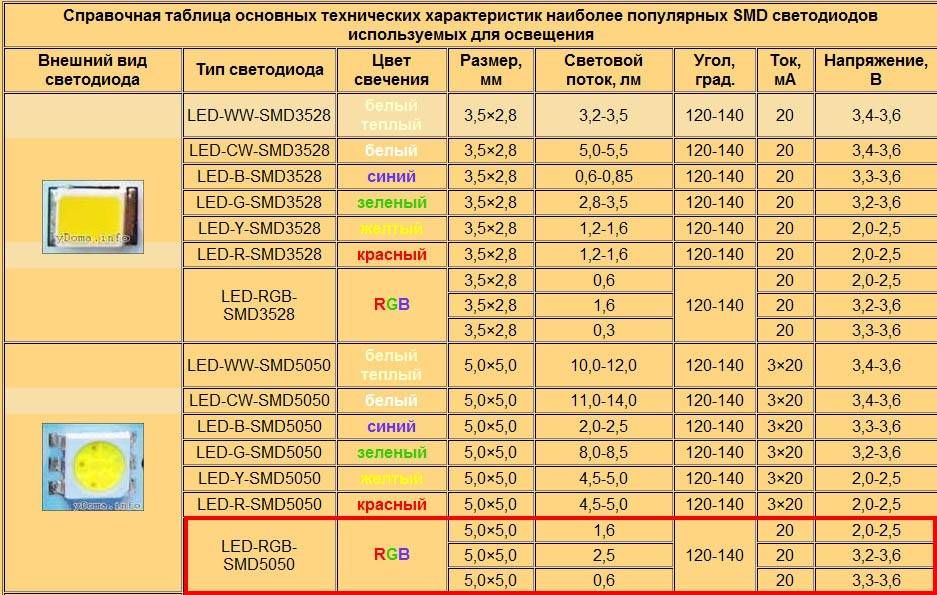

Как определить светодиод по внешнему виду?
Измеряете габариты диода с помощью любой линейки. Ищете размеры в таблице, определяете тип изделия и смотрите его характеристики.
| Тип SMD | Кол-во кристаллов | Габариты, мм | Мощность, Вт | Ток, мА | Светопоток, Лм |
| 3528 | 1 | 3,5х2,8х1,4 | 0,02 / 0,06 | 20 | 5-7 |
| 5050 | 3 / 4 | 5х5х1,6 | 0,02 | 60 / 80 | 18-20 |
| 5630 | 1 | 5,6х3х0,75 | 0,2-0,4 | 150 | 58 |
| 5730 | 1 / 2 | 5,7х3х0,75 | 0,5 / 1 | 150 / 300 | 50 / 158 |
| 3014 | 1 | 3х1,4х0,75 | 0,1-0,12 | 30 | 9-13 |
| 2835 | 1 | 2,8х3,5х0,8 | 0,2 / 0,5 / 1 | 60 / 150 / 300 | 20 / 50 / 100 |
Как определить полярность светодиода?
В прозрачном корпусе выводного светодиода можно увидеть анод и катод характерной формы.
На SMD-корпусах виден угловой срез, указывающий на катодный вывод. На тыльной стороне размещена площадка теплоотвода, смещенная в сторону анода.
Еще одним указателем полярности являются пиктограммы: треугольник, буквы П и Т. Направление буквенных выступов и вершины треугольника указывает на катод.
Технические характеристики
Корпус полупроводников изготавливается из пластика, стойкого к тепловому воздействию, а кристалл – из нитридов галлия или индия. Приборы этой серии могут оснащаться кристаллами с белым, красным, зеленым, синим, реже с желтым цветами свечения. Для защиты от внешнего воздействия кристалл залит прозрачным компаундом. Нередко в компаунд добавляется люминофор.
Корпус прибора имеет размеры 3.5 х 2.8 мм (отсюда и наименование). Остальные габариты smd 3528 приведены на рисунке ниже.
Внутренняя схема источника света довольно проста – кристалл подключен к двум монтажным площадкам, расположенным на корпусе, которые одновременно являются радиаторами охлаждения.
Электрические характеристики SMD 3528, в частности рабочее напряжение и создаваемый световой поток, зависят от материала, из которого изготовлен кристалл, и цвета свечения. Обратимся к datasheet и для начала рассмотрим общие электрические характеристики сверхъярких светодиодов SMD 3528.
Основные максимально допустимые параметры SMD 3528:
- Мощность рассеяния кристаллом, мВт – 150.
- Прямой ток, мА – 50.
- Импульсный (не более 0.1 мс) ток, мА – 200.
- Обратное напряжение, В – 5.
- Температура эксплуатации, °С – -40…+90.
- Температура пайки:
- паяльником – 350 °С/10 сек.
А теперь взглянем на характеристики светодиодов различного цвета свечения.
Основные характеристики для красных
| Параметр | Обозначение | Состояние | Значение | |
| минимальное | типовое | максимальное | ||
| Напряжение на кристалле, В | VF | при прямом токе 20 мА | 1.7 | 2.4 |
| Обратный ток, мА | IR | при обратном напряжении 5 В | 5 | |
| Длина волны, нм | WLD | при прямом токе 20 мА | 620 | 635 |
| Сила света, мкд | IV | при прямом токе 20 мА | 200 | 500 |
| Угол рассеивания, градусов | Deg | при прямом токе 20 мА | 120 |
Основные характеристики для желтых
| Параметр | Обозначение | Состояние | Значение | |
| минимальное | типовое | максимальное | ||
| Напряжение на кристалле, В | VF | при прямом токе 20 мА | 1.7 | 2.4 |
| Обратный ток, мА | IR | при обратном напряжении 5 В | 5 | |
| Длина волны, нм | WLD | при прямом токе 20 мА | 580 | 592 |
| Сила света, мкд | IV | при прямом токе 20 мА | 300 | 500 |
| Угол рассеивания, градусов | Deg | при прямом токе 20 мА | 120 |
Основные характеристики для зеленых
| Параметр | Обозначение | Состояние | Значение | |
| минимальное | типовое | максимальное | ||
| Напряжение на кристалле, В | VF | при прямом токе 20 мА | 2.8 | 3.6 |
| Обратный ток, мА | IR | при обратном напряжении 5 В | 5 | |
| Длина волны, нм | WLD | при прямом токе 20 мА | 515 | 530 |
| Сила света, мкд | IV | при прямом токе 20 мА | 400 | 2 000 |
| Угол рассеивания, градусов | Deg | при прямом токе 20 мА | 120 |
Основные характеристики для синих
| Параметр | Обозначение | Состояние | Значение | |
| минимальное | типовое | максимальное | ||
| Напряжение на кристалле, В | VF | при прямом токе 20 мА | 2.8 | 3.6 |
| Обратный ток, мА | IR | при обратном напряжении 5 В | 5 | |
| Длина волны, нм | WLD | при прямом токе 20 мА | 460 | 475 |
| Сила света, мкд | IV | при прямом токе 20 мА | 300 | 600 |
| Угол рассеивания, градусов | Deg | при прямом токе 20 мА | 120 |
Чем 3528 отличается от 5050, 2835 и других светодиодов?
Светодиод 3528 был разработан довольно давно и на сегодняшний день считается слегка устаревшим. В чем его отличие от более «молодых» собратьев? Для начала сравним его с SMD 2835, имеющим те же размеры – 3.5 х 28 мм.
Несмотря на одинаковые размеры отличить их несложно. Во-первых, у 2835 больше светоизлучающая поверхность, а значит, и больший угол рассеяния. Во-вторых, у него больше контактные площадки, а это обеспечивает лучший теплоотвод и позволяет установить кристалл большей мощности и повышенной яркости, чем производители и воспользовались. Типовая мощность 3528 составляет 0.06-0.08 Вт, тогда как у 2835 этот показатель примерно в 3 раза выше. Так же разнятся и создаваемые ими световые потоки.
Полезно! Если SMD 3528 годятся в основном лишь для подсветки, то 2835 можно использовать и для создания полноценных осветительных приборов.
Что касается серии 5050, то тут отличия более существенны. Во-первых, 5050 имеет несколько большие размеры – 5.0 х 5.0 мм. Но, главное, в одном корпусе производители установили три кристалла разного цвета свечения – красный, зеленый и синий. Именно поэтому такие светодиоды нередко называют RGB (не путать с RGB лентой!).
Во-первых, это существенно повышает светоотдачу, а, во-вторых, регулируя яркость свечения кристаллов, можно получить практически любой цвет, включая белый. Таким образом, при помощи серии 5050 можно не только организовать полноценное освещение любой цветовой температуры, но и использовать приборы для декоративной, в том числе динамичной, подсветки, меняя яркость свечения кристаллов вручную или при помощи специальных контроллеров.
Но не все светодиоды 5050 RGB, есть и белые светодиоды, в этом случае устанавливаются 3 кристалла белого цвета.
Получение светодиода определенного цвета
Для получения светодиода того или иного цвета используется три технологии – покрытие люминофором, использование RGB светодиодов и применение разных полупроводниковых материалов.
https://youtube.com/watch?v=98BEXvYukKM
Покрытие люминофором
Люминофором называется вещество, которое может преобразовать поглощаемую энергию в свет. Получение светодиодов путем нанесения люминофора на поверхность имеет свои преимущества:
- простота конструкции;
- низкая стоимость производства;
- экономия.
К недостаткам относятся:
- снижение светоотдачи из-за потери световой энергии;
- влияние на цветовую температуру;
- быстрее стареет при эксплуатации.
Люминофор используется в белых светодиодах. С помощью люминофорного покрытия создаются диоды с различной цветовой температурой.
RGB-технология
Смешивание цветов по RGB технологии также помогает получить светодиоды различного спектра (обычно используются для белого). На матрице устанавливаются 3 монокристалла, каждый из них дает свой спектр RGB. Путем конструирования оптической системы цвета смешиваются и дают нужный оттенок.
Преимущества:
- возможность поочередного включения того или иного цвета вручную или автоматически;
- можно вызывать разные оттенки, меняющиеся по времени;
- создание эффектных осветительных конструкций для рекламы и дизайна.
Недостатки:
- неравномерность светового пятна;
- неравномерность нагрева и отвода тепла.
Отрицательные качества вызваны расположением кристаллов полупроводника на поверхности. Из-за этого качественно организовать RGB модель сложно.
Применение различных примесей и полупроводников
Работа светодиода напрямую зависит от материала, из которого он выполнен. Использование полупроводников с различной шириной запрещенной зоны можно добиться нужного света от диода. От ширины запрещенной зоны зависит длина волны.
Для получения приборов в инфракрасном и красном цветовом спектре используются твердые растворы на основе арсенида галлия. Оранжевые, желтые и зеленые цвета получаются при помощи фосфида галлия. Синие, фиолетовые и ультрафиолетовые изготавливаются на основе нитрида галлия.
Краткая характеристика ленты SMD 5730
Светодиоды, относящиеся к довольно высокоэффективным. Многие даже считают 5730 одной из лучших марок в линейке SMD-светодиодов. Основные плюсы их в хорошей проводимости тепла и очень невысоком сопротивлении. Служат они довольно продолжительное время. Весьма неплохо переносят вибрацию, сырость и резкое изменение температур. Реализуются в основном лентой в катушке. Обладают комфортной светопередачей и высокой энергоэффективностью, в результате чего завоевали доверие предпринимателей, использующих 5730 в основном в торговых и офисных помещениях, в качестве надежных и мощных светодиодов. Также у них есть несколько преимуществ перед более ранними моделями:
- значительный срок службы, стабильные показатели и качественное исполнение;
- уменьшение освещаемости – не более одного процента после 3 000 часов;
- материал, из которого они изготовлены, способен выдержать температуру до 260 градусов.
Одноцветная лента с LED SMD 5730
Область применения
SMD LED используют везде, где нужно что-то осветить, подсветить или попросту украсить. Они стали базовым элементом в лампочках общего освещения, в индикаторных панелях и ЖК-телевизорах, в системах аварийного освещения. Самым популярным товаром, собранным на SMD светодиодах по-прежнему остаётся светодиодная лента, а также её модификации в виде линеек и модулей.
В новой вариации многоцветные ленты конструируют на группах, которые состоят из четырёх мощных светодиодов разного цвета «R+G+B+W». В сумме их светоотдача намного больше, чем у привычных светодиодов SMD 5050, а наличие независимого white LED расширяет световые оттенки.
Малыш ML-E
Еще один интересный мощный и яркий светоизлучающий диод от американской фирмы класса XLamp носит название ML-E.
Его мощность составляет всего 0,5 Ватт. По факту данный LED имеет хорошие показатели, посмотрим на них:
- напряжение: 12 В;
- тип исполнения: в корпусе PLCC4 (поверхностный монтаж) с теплоотводящей изолированной площадкой HeatSink;
- габариты: 3,5 х 3,5 х 1,2;
- эффективность: 112 Лм / Вт (очень высокое значение);
- тепловое сопротивление: 11 градусов / Вт (хороший показатель);
- максимальный ток: 175 мА (нормированный: 150 мА);
- диапазон выпускаемых цветовых температур: 2600 – 8300 К;
- яркость: 30 Люмен (теплый белый), 51 Люмен (холодный белый).
Для наглядной демонстрации возможностей CREE ML-E приведем пример подсветки багажника в автомобиле.
Пример яркости свечения ML-E
Многие из вас знают какие цены предлагают китайцы на светодиодные лампы для габаритов авто. Одну и туже лампочку можно увидеть по разной цене по 100руб и по 200руб. А фирменные габаритные лампы или просто хорошие стоят уже от 500руб.
Большинство не видит разницы, кроме как в цене. Ведь в фирменной и китайской стоят практически одинаковые светодиоды. Тут большинство и совершают главную ошибку, на самом деле яркость и срок службы могут отличаться в десятки раз.
- 1. Размер кристалла
- 2. Различия по мощности
- 3. Примеры отличий
- 4. Проводники
- 5. Материал основания и вес
- 6. Разброс параметров
- 7. Как купить хорошие светодиоды
- 8. Итоги
Особенности SMD-светодиодов
Основное визуально заметное отличие smd светодиодов от обычных состоит в конструкции их корпуса:

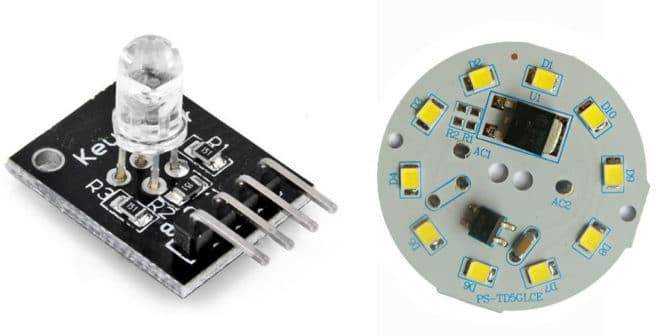

Обычные с аксиальными выводами (слева) и SMD светодиоды
Если обычный диод имеет достаточно длинные выводы для монтажа через отверстия в плате, то их smd аналоги имеют лишь небольшие контактные площадки (планарные выводы) и монтируются прямо на плату.
Монтаж светодиода обычным способом (слева) и методом поверхностного монтажа
Такой метод сборки называется поверхностным монтажом, отсюда и название светодиодов: smd (англ. Surface Mount Device – прибор для поверхностного монтажа). Такой монтаж наиболее прост, и его можно поручить роботам.
Сборку устройств на smd компонентах можно поручить роботу
Кроме того, стал возможен эффективный отвод тепла от кристалла благодаря очень коротким, но относительно массивным выводам и тому, что прибор практически лежит на плате. Ведь несмотря на свою экономичность, сверхъяркие диоды в процессе работы нагреваются. Эта особенность конструкции позволила изготавливать очень миниатюрные, но мощные smd светодиоды, требующие хорошего отвода тепла.
Сегодня мировая промышленность выпускает множество типов smd светодиодов, отличающихся друг от друга как габаритами, так и электрическими параметрами.
SMD светодиоды, характеристики, отличия популярных серий

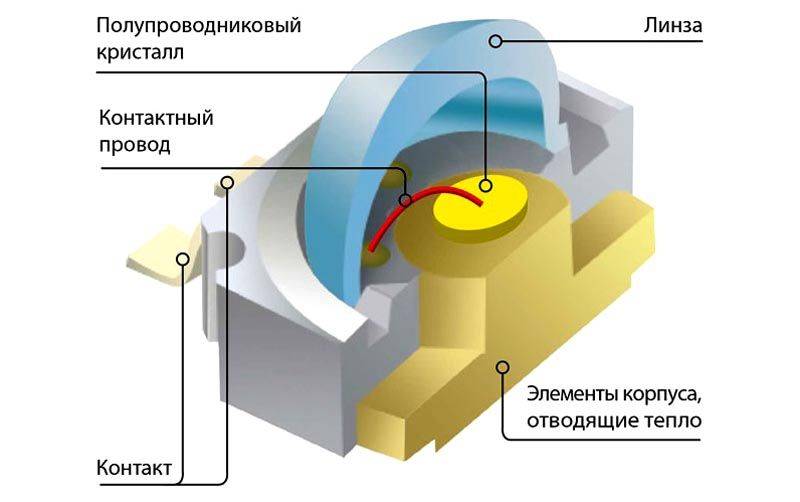

Конструкция прибора
Эти светодиоды в базовом оснащении защищены от перегрева. Стандартные размеры, форма и расположение выводов упрощают монтаж с применением средств автоматизации. Такой подход позволяет применять современные производственные технологии, снижать издержки.

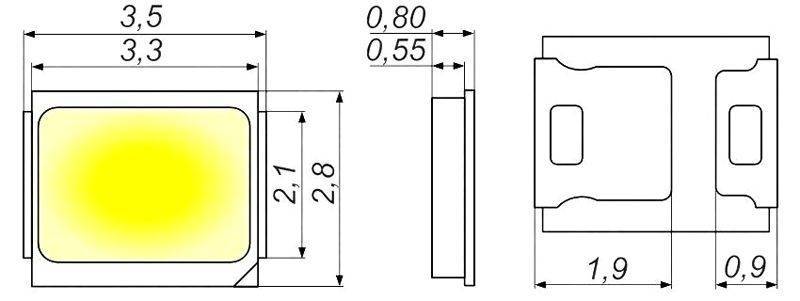

2835 SMD LED: параметры, особенности применения
В маркировке светодиодов зашифрованы размеры. 2835 SMD – это 2,8 мм глубина и 3,5 мм ширина по максимальным габаритам корпуса
Этот прибор создан с применением полимерных материалов, которые отличаются стойкостью к высокотемпературным воздействиям. Они без повреждений выдержат +240°С. Но такие экстремальные режимы следует исключить, чтобы не повредить полупроводниковый кристалл. Типовая деградация в качественных изделиях этой серии не превышает 5% за 3 тыс. часов. Особенность. Этой серии являются увеличенные габариты контактных элементов для ускорения отвода тепла.
Технические характеристики SMD 2835 приведены в таблице:
| Параметр | Ед. измерения | Величина (диапазон) |
| Высота корпуса | мм | 0,8 |
| Ток потребления | мА | 25; 60; 150; 300 |
| Мощность кристаллов | Вт | 0,09; 0,2; 0,5; 1 |
| Падение напряжения | В | 3,2 |
Бытовые лампы
Хорошие технические характеристики светодиода 2835 дополнены демократичной стоимостью. Эти приборы применяют для изготовления недорогих светильников, светодиодных лент.
Характеристики светодиодов 5050

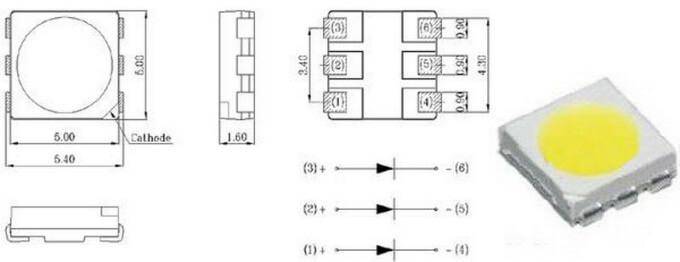

Конструкция и особенности подключения выводов
Изделия этой серии отличаются хорошими показателями при компактных размерах. Именно на их основе в свое время были созданы первые специализированные лампы для автомобильной техники, светодиодные ленты. Разработчикам удалось разместить в небольшом корпусе три кристалла, которые при потреблении 1 Вт способны обеспечить световой поток до 80 лм.
Из этих компонентов были созданы первые «кукурузы», которые полноценно заменяли традиционные лампы накаливания мощностью 80-100 Вт
Уровень деградации за 3 тыс. рабочих часов в этих изделиях был снижен на 20% по сравнению с предыдущим примером (серия 2835). В отдельных модификациях стали применять диоды разных цветов комбинации R-G-B. Применив соответствующие контроллеры, можно организовать раздельное управление работы кристаллами.
| Параметр | Ед. измерения | Величина (диапазон) |
| Индекс CRI (цветопередача) | Ra | 80-90 |
| Ток потребления | мА | 20*3=60 |
| Мощность кристаллов | мВт | 210 |
| Падение напряжения | В | 3,3 |
| Угол свечения | градусы | 125 |
| Световой поток | лм | 18 |
Светодиоды SMD 5730: характеристики, важные нюансы
Эти приборы – развитие популярной серии 5050. В таблице приведены средние данные по изделиям известных брендов с применением цветовой температуры кристаллов на уровне 6 тыс. Кельвинов.
| Параметр | Ед. измерения | Величина (диапазон) |
| Световой поток | лм | 55 |
| Ток потребления | мА | 150 |
| Мощность кристаллов | мВт | 210 |
| Падение напряжения | В | 3,4 |
| Угол рассеивания | градусов | 120 |
Заметно увеличен световой поток, мощность. Улучшен теплоотвод. Деградация при контрольном времени 3 тыс. часов не превышает 1%. Эти приборы можно применять в схемах с питанием импульсным током (до 170 мА).

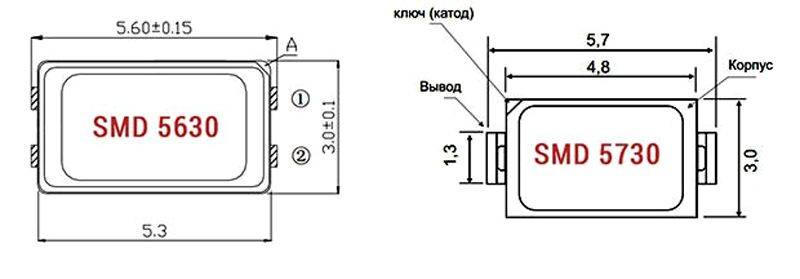

Размеры светодиодов разных серий
Мощные светодиоды Cree
Если понадобились сверхяркие светодиоды 3 Вольта надо обратить внимание на продукцию этого производителя из США. Под брендом Cree выпускают мощные источники света для автомобилей, проекторной техники, стационарных и переносных прожекторов
Под брендом Cree выпускают мощные источники света для автомобилей, проекторной техники, стационарных и переносных прожекторов
Характеристики светодиодов Cree серии XM-L:
| Параметр | Ед. измерения | Величина (диапазон) |
| Световой поток | лм | 165-300 (максимум- выше 1000 лм) |
| Ток потребления (номинальный) | мА | 700 |
| Мощность | Вт | 2 |
| Индекс CRI (цветопередача) | Ra | 80-90 |
| Падение напряжения при токе | В/мА | 2,9/700; 3,1/1500; 3,35/3000 |
| Угол свечения | градусов | 125 |
| Рабочая температура | °C | От -40 до +85 |
Улучшенные характеристики светодиодов XHP35 подходят для изготовления мощных фонарей
Эти приборы рассчитаны на максимальный ток потребления до 1050 мА, мощность – до 13 Вт. Падение напряжения составляет 11,3В при 350 мА. Коэффициент CRI более 90 обеспечивает отсутствие искажений в цветопередаче.
Для получения таких характеристик сверхяркие светодиоды данной серии были созданы по специальной технологии. Мощное излучение с равномерным распределением в спектре обеспечивают 4 области в одном кристалле. Такое решение позволило уменьшить размеры, увеличило прочность конструкции, устойчивость к механическим воздействиям.
Плюсы и минусы
Использование смд светодиодов в различных моделях осветительных приборов объясняется их многочисленными плюсами:
- широкая сфера применения;
- продолжительный срок службы;
- устойчивость к вибрации;
- экономное потребление электроэнергии;
- эксплуатация при низкой температуре;
- мгновенный запуск осветительного прибора.
К минусам электронных компонентов относятся:
- чувствительность к нагреву;
- высокая стоимость качественных изделий;
СМД светодиоды являются эффективными источниками основного освещения и декоративной подсветки. Разнообразие элементов позволяет подобрать оптимальный вариант по мощности, яркости и цвету.
Требования к подключению
Устанавливать диоды можно на любой поверхности: на бетонном потолке, оклеенном обоями, на пластиковой панели, рядом с натяжными пленками. Благодаря хорошему теплоотводу исключается возможность повредить материал. Но хотя монтаж приборов весьма прост по сравнению с выводными, установка требует выполнения нескольких рекомендаций:
- чтобы подключить изделие к источнику питания, нужно использовать драйвер, в противном случае светодиод может выйти из строя или работать в некорректном режиме;
- если используют только 1 резистор, элементы следует соединять последовательно, чтобы избежать разброса параметров;
- запрещается соединять последовательно диоды с разными показателями по рабочему току, в этом случае часть элементов будет светить тускло;
- при слишком высоком токе светодиод перегревается и перегорает, соответственно, допускается установка резистора только с достаточным сопротивлением.
Если предполагается монтаж садовой подсветки, следует выбирать изделия, защищенные от действия влаги и пыли.
Особенности лент SMD5730
Применяя высокоэффективные светодиоды 5730, характеристики и свойства которых заключаются в высокой теплопроводности и низком сопротивлении, обеспечивают длительный срок службы устройства. Они устойчивы к вибрации, повышенной влажности окружающей среды и перепадам температуры. Достаточно малы, имеют широкий угол свечения и прекрасно подходят для любых поверхностей при монтаже. Их можно приобрести в катушках и лентах.
Многим нравится использовать светодиоды 5730, характеристики которых подходят для применения в различных устройствах, что является очень удобным как для обыкновенных пользователей, так и для дизайнеров
Они являются незаменимыми для освещения торговых и офисных помещений, где важной считается не только высокая энергоэффективность, но и комфортная светопередача
Для тех, кто использует светодиоды, маркировка, характеристика и свойства имеют немаловажное значение. У них есть ряд превосходств над своими предшественниками, а именно:
— люминофорные белые светодиоды номинальной мощностью в 0,5 Вт отличаются значительным сроком эксплуатации, стабильными показателями и качественным исполнением; — высокая устойчивость к перепадам температуры, вибрациям и повышенной влажности окружающей среды; — деградация светового потока — не больше чем 1% за 3000 часов работы; — корпус изготовлен из качественного термостойкого полимера, который выдерживает до +250 °С; — светодиоды полностью пригодны для пайки оплавлением
— люминофорные белые светодиоды номинальной мощностью в 0,5 Вт отличаются значительным сроком эксплуатации, стабильными показателями и качественным исполнением; — высокая устойчивость к перепадам температуры, вибрациям и повышенной влажности окружающей среды; — деградация светового потока — не больше чем 1% за 3000 часов работы; — корпус изготовлен из качественного термостойкого полимера, который выдерживает до +250 °С; — светодиоды полностью пригодны для пайки оплавлением.
Калькулятор для расчета параметров токоограничивающего резистора для LED
При самостоятельном изготовлении светодиодных источников света и светильников необходимо рассчитать номинал и мощность токоограничивающего резистора. Для упрощения этой задачи представляю в помощь специальный онлайн калькулятор, с помощью которого Вы сможете рассчитать сопротивление и мощность требуемого резистора в зависимости от типа светодиода, их количества и напряжения источника питания. Параметр «Напряжение падения на одном LED» берется наибольшее значение из последней колонки таблицы, «Максимально допустимый ток через LED» из предпоследней колонки.
| Онлайн калькулятор для расчета номинала и мощности токоограничивающего резистора | |
|---|---|
| Напряжение источника питания U, В: | |
| Напряжение падения на одном LED, В: | |
| Кол-во последовательно включенных LED, шт: | |
| Максимально допустимый ток через LED, мА: | |
Если в наличии нет резистора нужной мощности, то его можно заменить несколькими резисторами одинакового номинала меньшей мощности, включив их последовательно или параллельно. При этом мощность, рассеиваемая на одном резисторе, будет равна расчетной мощности, деленной на количество резисторов. Величина резисторов при последовательном включении уменьшится и будет равна расчетной величине, деленной на количество резисторов. При параллельном включении нужно брать резисторы, номиналом, равным требуемому умноженному на количество резисторов.
Например, в результате расчета необходим резистор мощностью 1 ватт и номиналом 200 Ом. Этот резистор можно заменить четырьмя включенными последовательно резисторами мощностью 0,25 ватт номиналом по 50 Ом. При этом если светодиодов, например, пять, то впаять резисторы можно по одному между диодами.
Подключать непосредственно к источнику питания, батарейке или аккумулятору один или несколько соединенных последовательно светодиодов без токоограничивающего резистора недопустимо, так как это приведет к выходу их из строя.
При питании светодиодов от аккумулятора (батарейки), необходимо учесть, что во время работы светодиодов происходит, в зависимости от степени разряда и емкости аккумулятора, снижение напряжения на его выводах до 20%. Если напряжение холостого хода аккумулятора будет близко к напряжению падения на светодиоде, то он будет светить с пониженной яркостью.
Краткие технические характеристики
Теперь рассмотрим каждый наиболее популярный типоразмер в индивидуальном порядке. С помощью цифр мы постараемся дать объективную оценку каждому виду, раскрыть сильные и слабые стороны.
SMD 3528
Падение напряжения при номинальном токе 20 мА зависит от цвета излучения. Для белых LED оно может быть в пределе 2,8-3,4В, а световой поток 7,0-7,5 лм. Яркость SMD 3528 сильно зависит от температуры и при 80°C она снижается на 25%.
SMD 5050
Соответственно производитель не рекомендует превышать значение рабочего тока более чем 60 мА. При этом прямое напряжение составит 3,3В, а световой поток 18 лм. Суммарное энергопотребление одного SMD 5050 равняется 200 мВт в диапазоне рабочих температур -40/+65°C.
SMD 5630
SMD 5630
Световой поток может достигать 58 лм, измеренный при прямом токе 150 мА. Через фирменные SMD 5630 разрешается пропускать до 200 мА постоянного и до 400 мА импульсного тока с коэффициентом заполнения 25%. Величина прямого напряжения зависит от оттенка белого света и может составлять от 3,0 до 3,6В.
Светодиод SMD 5630 имеет 4 вывода с ключом около первого контакта. Из них задействовано всего два вывода: 2 – катод (-) и 4- анод (+). Как и во многих современных LED SMD чипах снизу есть подложка, способствующая улучшению отвода тепла.
SMD 5730
SMD 5730-05 выдерживает ток до 180 мА, рассеивая при этом 0,5 Вт активной мощности. Также он прекрасно работает в импульсном режиме с амплитудой импульса до 400 мА, длительность которого не более 10% от периода. Работая на номинальном постоянном токе, SMD 5730-05 обеспечивает яркость до 45 лм.
SMD 5730-1 можно эксплуатировать на постоянном токе до 350 мА и импульсном токе с коэффициентом заполнения не более 10% до 800 мА. Типовое падение напряжение в рабочем положении – 3,2В с мощностью до 1,1 Вт. Кристалл выдерживает температуру p-n-перехода в 130°C и нормально функционирует в пределах от -40 до +65°C. В сравнении с SMD 5050 он обладает меньшим тепловым сопротивлением и в 6 раз большим световым потоком, который в фирменном исполнении достигает 110 лм.
SMD 3014
SMD 3014 – относительно новый типоразмер, относящийся к классу слаботочных светодиодов. Максимальный прямой ток кристалла не должен превышать 30 мА. Зона прямого напряжения 3,0–3,6В. У белых светодиодов теплых оттенков светоотдача минимальна (8 лм), а у холодных – максимальна (13 лм). Размеры SMD 3014 составляют 3,0х1,4х0,75 мм. Выводы анода и катода не ограничиваются пайкой с торцов. Они уходят на нижнюю часть корпуса, что должно учитываться во время изготовления печатной платы. Увеличенный размер контактных площадок улучшает отвод тепла и крепление светодиода. Вывод анода в 2 раза длиннее катода.
SMD 2835
По остальным электрическим характеристикам SMD 2835 очень схож с SMD 5730-05. В свою очередь, конструктив элемента идентичен светодиоду SMD 3014, когда выводы анода и катода выполняют функцию теплоотводящей подложки.
Краткие технические характеристики и применение
Популярны СМД светодиоды с маркировками 5050, 3528 и 5630 (5730). Именно в светодиодной ленте используются такие SMD кристаллы, благодаря чему получили широкое распространение.
Но других типоразмеров достаточно много. Вот основные из них (краткая характеристика и сферы применения, наиболее распространенных из них):
0603. Мощность 1,9 – 2, 3 ватт. Обычно применяется в приборных панелях автомобиля и в подсветки экрана в некоторых мобильных телефонах.
2835. Мощность 0, 2 – 1. Применяются в LED-лампочках, в карманных и тактических фонариках. Хорошо экономят энергию. Но в основном только белый цвет.
Не путайте с 3528, который более старый и не такой энергоэффективный.
3528. Появился давно. В отличие от 2835 выпускается в разных цветах: теплый и холодный белый, красный, зеленый, желтый и синий.
3014. Мощность 0, 1 Вт. Современные светодиоды. Конкретную сферу применения назвать сложно, в интернете информации мало.
3030. 1,5 – 2, 2 Вт. Для ремонта ЖК и LED телевизоров.
3535. 1-3 Вт. Заняли твердое место на рынке из-за высокой теплоотдачи. Активно применяются в уличном освещении и на производстве.
5050. 0, 2 или 0, 26 Ватт. В сущности, это просто три диода 3528 в одном корпусе. Используется для красивого общего освещения – барах, ресторанах, гостиницах и проч.
5630. 0, 5 Ватт. Лучшее применение в светодиодных лентах. Требуют хорошего охлаждения, потому почти не используются в других сферах.
0805 и 1206 мало распространены. Применяются в основном радиолюбителями или для подсветки телефонов (смартфонов).
5730. Мощность от 0,5 до 1 ватта. Средние характеристики и невысокая цена. Встречается в светильниках всех видов: от декоративного освещения до уличного и промышленного. Один из самых распространенных кристаллов.
Полезное видео по теме:
