Советы как выбрать сухой затвор: что учитывать?
Чтобы не допустить каких-либо ошибок при самостоятельном выборе оптимальной модели сухого канализационного затвора, в каждом конкретного случае обязательно учитывается целый ряд наиболее важных факторов.
В первую очередь считается общее количество сточных вод, которые проходят через устройство: для умывальников прекрасно подходят стандартные сухие затворы с диаметром 50 мм. Душевые кабины или бани рекомендуется снабжать затворами с пропускной способностью 100 мм.
Вторым условием правильного выбора является учёт высоты прибора. Горизонтальные отводы, как правило, имеют высоту в пределах 70-100 мм, а для вертикальных устройств необходимо большее свободное пространство (150-180 мм). Поэтому для монтажа в стеснённых условиях идеальным станет применение горизонтального варианта конструкции.
Вид сухого затвора необходимо подбирать в строгом соответствии с типом канализационных сетей и сантехнических устройств.
При покупке важно удостовериться в работоспособности устройства сухого затвора. С этой целью следует пропустить через конструкцию небольшое количество обычной воды
Также нельзя забывать об эстетике и внешнем виде приобретаемого устройства. Душевые трапы с сухими затворами достаточно часто оснащаются разными по конфигурации декоративными решётками с самыми современными или классическими дизайнерскими решениями.
Установка трапового слива
Процесс монтажа слива начинается с нанесения на пол разметки под отверстие. Сделать это достаточно просто, если точно знаете расположение оси канализационной трубы, расположенной в подполе. Обычно точку — центр окружности размечают при укладке сливного пола в бане.
С помощью электролобзика по разметке вырезается отверстие, равное наружному диаметру корпуса. Трап должен входить в вырез с небольшим зазором.
Далее с помощью стамески и легкого молотка, можно киянки, вырезается квадрат под установочный фланец трапа. Если половицы тонкие, то работу лучше выполнить с помощью ручного фрезера, и лишь углы подрезать руками.
Далее на пол бани укладывается гидроизоляционная мембрана, размер полотна должен выбираться с небольшим запасом, так, чтобы на стены бани оставался нахлест в 30-35 мм.
Перед укладкой трапа полотно нужно будет натянуть и зафиксировать алюминиевыми порожками. Далее, по месту установки в пленке ПВХ вырезают отверстие диаметром на 15 мм меньше цилиндрического корпуса трапа. Края пленки насекают прямыми надрезами, обрабатывают герметиком и вклеивают на стенки посадочного места.
Остается вставить выводную трубу в стыковочный фланец канализации, обработать герметиком края сливной системы и установить корпус на место.
Пошаговая постройка слива в бане
Начинают постройку слива с выбора места для ямы. Это может быть участок под полом. Тогда выкапывают яму до укладки пола
Важно, чтобы в этом месте близко не подходили грунтовые воды. Иначе вместо оттока воды получится образование «болота» под полом
Отсюда и постоянная сырость, и плесень на стенах помещения.
Яму вне бани выкапывают с учетом того, сколько человек будет мыться в бане. Для небольшой семьи нужен колодец, принимающий до 60 литров воды. После копки ямы необходимо укрепить стенки колодца. Для этого подойдут и обломки кирпичей и плитки. Вне строения в колодец вставляют металлическую бочку без дна. Тогда стены не осыпятся, и вода будет уходить в грунт. Заменой бочке могут стать автомобильные покрышки, бетонные кольца.
Для этого и бетонируют пол так, чтобы был уклон в 3-5 градусов к месту слива. Трапик представляет собой сифон с гидрозатвором, прикрытый сверху решеткой для сбора мелкого мусора. Встроенная в пол вертикальная труба соединяется с участками канализации, уложенными в траншеи. Горизонтальные трубы выводятся в колодец. Их помещают в землю, предварительно обернув утеплителем. В районах с теплой зимой можно обойтись без утепления. Трубы закладывают ниже отметки промерзания грунта в конкретном районе, иначе система, замерзнув, даст сбой.

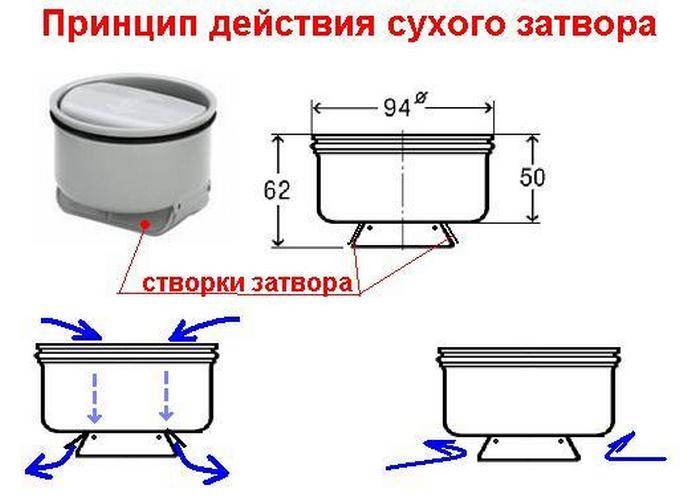

Что такое сухой гидрозатвор?
Также данная конструкция может быть сухой. В ней отсутствует вода, а в роли заслонки применяются сухие материалы. Такой вариант, как вы понимаете, не способен замерзнуть, при этом он бывает нескольких видов:
это мембрана, удерживаемая с помощью пружины, если нет воды. При поступлении жидкости, мощности пружины не хватает для ее удержания, заслонка поднимается, а жидкость сливается. Предмет определенной формы (зачастую большого диаметра шарик) закрывает проход воздуха. При поступлении жидкости предмет всплывает, открывая слив. В более сложных моделях применяется молекулярная память материала.
Сделать простой сухой гидрозатвор для бани можно и своими руками, в этом нет ничего сложного. Необходимо выбрать пластиковый шарик, размером немного больше, чем сливная труба. Когда воды не будет, такой шарик станет закрывать доступ воздуха из канализации. Как только жидкость будет поступать, сток будет освобождаться. Такой вид системы может работать и в зимнее время, даже в случае если шарик примерзнет к стоку, немного кипятка буквально в считанные минуты сможет растопить лед, и система будет нормально работать.
Монтаж
Установка трапа — достаточно сложная задача. Часто его просто заливают в стяжку, оставляя немного места для укладки плитки. В результате трап оказывается на одном уровне с покрытием, что удобно и практично.
Однако, в случае каких-либо поломок или выхода из строя, придется разбивать участок стяжки и снимать несколько плиток, чтобы извлечь дефектный трап и установить другой. После этого придется снова заливать бетон и укладывать недостающие плитки. Это неудобно и требует больших затрат времени.
Размер гнезда должен быть немного меньше величины плитки, в которой впоследствии будет проделано отверстие под трап. Когда он будет установлен, зазоры заполняют монтажной пеной. После застывания излишки аккуратно подрезают, сверху укладывают плитку с точно подогнанным под решетку отверстием. Остается только зафиксировать плитку на поверхности.
Такой способ значительно облегчает замену трапа в случае необходимости и не требует разрушения стяжки. Удалить монтажную пену гораздо проще, как и снова заполнить зазоры.

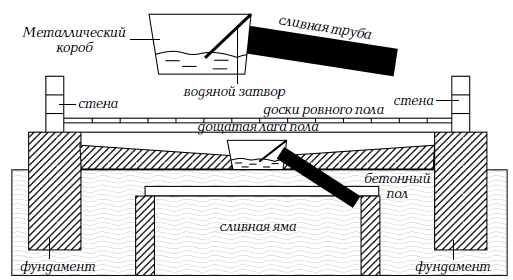

Как сделать слив, гидрозатвор и канализацию для бани своими руками
Практически всегда слив воды в бане организуется таким образом: черновой бетонный пол заливается с небольшим уклоном от каждой стены помещения и сводится в одной точке, которая является самой низкой точкой пола. В ней делается сливное отверстие, через которое вода поступает в сливную трубу, расположенную под наклоном, через нее вода уходит в сливную яму или колодец центральной канализации.
Разумеется, уклон трубы должен быть таким, чтобы точка слива воды в помывочном помещении бани была выше точки входа трубы в канализационный колодец. Такое устройство слива воды для бани чревато тем, что в помещение будут попадать неприятные и токсичные пары из колодца или сливной ямы. Чтобы этого не происходило, если будете делать канализацию в баню своими руками, обязательно устанавливайте гидрозатвор.

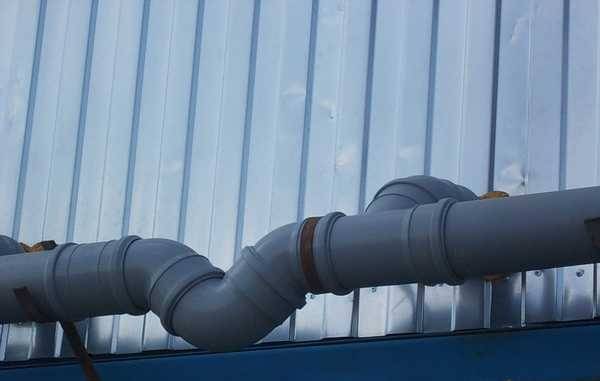

Самый простой тип гидрозатвора представляет собой изогнутую трубу в виде буквы “U”, будет вполне достаточно, если его высота будет около 5 см. Это самодельное устройство подключается одним концом к сливу в бане, а другим к канализационной трубе.
В настоящее время можно приобрести и гидрозатвор, изготовленный промышленным способом: он сочетает в себе и устройство гидрозатвора, и сливную воронку. Устанавливается в самой нижней точке пола и подключается сразу к канализационной трубе. Изготавливаются как для 55-ой, так и 110-ой канализационной трубы.
Оба данных устройства с успехом применяются для канализации бани в тепле время года, при больших морозах вода в них может замерзать, что может приводить к повреждениям и разрывам элементов изделия.
Если вы планируете использовать баню круглогодично, предлагаем вам следующий вариант защиты от неприятных запахов в бане: в точке слива труба устанавливается вертикально, а на ее конец надевается легкий шарик чуть большего размера, нежели диаметр трубы. Из подручных средств делаем ограничитель для шарика, чтобы он не мог свободно перемещаться более чем на несколько мм.
Наверное, вы уже догадались, что при появлении воды шарик будет всплывать и пропускать в трубу воду, а при отсутствии воды будет плотно закупоривать сливное отверстие. Таким устройством канализации в бане можно пользоваться и в холодное время года, т.к. даже если шарик примерзнет к трубе, теплая вода быстро растопит лед и заставит устройство работать правильно. Следует упомянуть о том, что сливную трубу удобней всего прокладывать еще на этапе заливки фундамента для бани. Для нормального слива воды достаточно 10 мм перепада высоты на один метр трубы.
Теперь, когда мы изучили устройство слива и знаем, как правильно сделать канализацию в бане, самое время поговорить о том, куда мы будем отводить эти воды.
Типы
Гидрозатворы для канализации бывают разные, выбирать их нужно исходя из целевого места использования в доме. Существует три вида: коленные, бутылочные, сухие.
Коленный
Данная конструкция максимально проста – состоит из двух колен, которые образуют изгиб по форме буквы U. Собственно водяной затвор образуется в том месте, куда подсоединяется сливная труба из сантехнического прибора.
Пространство для установки затвора может быть ограниченным, если не получается установить 2 колена, допускается использование только одного, но при этом нужно достичь такого изгиба, чтобы остаточные стоки заполняли его полностью. Изготовляют коленные затворы из чугуна, полипропилена, бронзы.
Используется коленный тип для:
- Установки в ванной.
- Подключения унитаза.
Данный тип имеет основное преимущество – надежность, ведь водяная пробка способна выдерживать сильное давление в системе канализации. Пропускная способность зависит только от диаметра трубы, которая используется для затвора.
Недостаток тоже есть – неразборность. Это критично, когда нужно убрать сильный засор. В этом случае всего 2 варианта:
- Разбирать магистраль.
- Использовать сантехнический трос.
Коленный гидрозатвор для раковины, ванной может иметь отвод для подключения слива стиральной машины.
Коленный гидрозатвор
Своими руками
Перед тем как сделать гидрозатвор коленного типа своими рукам, нужно купить необходимые колена и измерить пространство для установки элемента. Потребуется 2 колена по 90⁰ или 4 по 45⁰. Они соединяются между собой так, чтобы получилось углубление относительно уровня труб. Именно в этом углублении и будет удерживаться водяная пробка.
Если трубы канализации металлические, то для того чтобы сделать коленный гидрозатвор своими руками понадобится выгнуть трубу по форме буквы U и врезать этот элемент в систему.
Бутылочный
Этот гидрозатвор для канализации выполняет 2 основные функции:
- Отстойник.
- Запирающий элемент.
Стоки, которые идут от раковины (чаще всего его используют именно с ней) входят в сифон, вывод отдельный и подключен к канализационной трубе. Край элемента ниже уровня «входа», это и обеспечивает надежное запирание отверстия. В производстве подобных сифонов для раковины с гидрозатвором используется полипропилен. Этот материал отличается гладкой поверхностью, которая не будет задерживать на себе жир и другие отходы.
У бутылочного затвора есть 2 конструктивных элемента:
- Сливная труба, в которой есть первичный фильтр – сеточка.
- Емкость-отстойник. Если в слив вдруг попадет то, что не должно туда проникнуть, то из этого отстойника его будет легко извлечь.
Эти две части соединены между собой таким образом: труба проходит в отверстие «бутылки» при этом происходит деформация уплотнительной прокладки. Так как подобный крепеж нельзя назвать надежным для больших напоров такой тип не используют. То есть для унитаза и для ванной они не подходят.
Удобство для раковин в ванной и кухне в том, что устанавливается сифон предельно просто. Для того чтобы затвор функционировал правильно, его нужно регулярно чистить, что сделать легко по указанному выше алгоритму.
Сифон с гидрозатвором
Сухой
Сухой гидрозатвор принципиально отличается от устройств, приведенных выше. Единственная общая черта – это установка под сантехприбором. Основной преграждающий элемент в такой конструкции – это ниппель.
Конструкция его включает полипропиленовую трубу, на которой есть резьба с двух сторон. Внутри трубы – мембрана. Пропускает воду мембрана только на «выход», как только водный поток прекращается, он смыкается.
Сухой гидрозатвор для установки на канализацию имеет оригинальное устройство, но именно оно иногда становится источником проблем в эксплуатации. Если использовать его для кухонной раковины, то его срок службы будет слишком коротким. В тоже время сифон с сухим гидрозатвором имеет ряд положительных качеств:
- Он никогда не пересыхает, независимо от температуры.
- Его невозможно сорвать.
- Только его можно установить на раковину или унитаз в нестационарных помещениях, например автодомах, кораблях.
Сливной трап и сухой гидрозатвор
Какие гидрозатворы бывают и какой из них лучше
При правильном использовании все водяные затворы работают одинаково. Нельзя сказать какой из них лучше, так как свою задачу они выполняют на «отлично». Лучше всего выбрать наиболее удобный для вас вариант, который будет выполнять свою функцию и не напрягать вас по время самогоноварения.
Двухкамерный (75-200 рублей)
Данный тип является самым «ходовым» среди самогонщиков. Он отличается простой, понятностью и его сложно перевернуть, сломать или нарушить. Двухкамерный затвор устанавливается поверх ёмкости и прекрасно показывает наличие или отсутствия выделений углекислого газа из браги.
Двухкамерный
Разборный с двумя колбами (100-150 рублей)
Некоторых самогонщиков напрягает высота данного устройства, которая не позволяет поставить ёмкость в ограниченное пространство. Поэтому, вполне возможно, вам подойдёт более простой и домашний вариант.
Разборный
Трубка, опущенная в воду
Принцип следующий: в крышке ёмкости вырезается отверстие под трубочку. С помощью пластилина заделываются щели и крепится трубка. Далее, она опускается в ёмкость с водой. Углекислый газ в результате брожения скапливается в ёмкости, выходит через трубочку в воду и пузырьками удаляется. Внутрь, за счёт воды, воздух не проникает.
Классический водяной затвор
С дополнительной трубочкой для отвода запаха
Немного улучшенный способ, по сравнению с предыдущим, который позволяет избавить помещение от запаха браги. Дело в том, что многие самогон гонят в квартирах, в результате чего образуется неприятный запах, мешающий как жильцам квартира, так и всего остального дома. Чтобы этого избежать, можно изготовить специальный отвод.
Взяв универсальный гидрозатвор с трубочкой, мы дополнительно закрываем ёмкость с водой крышкой и устанавливаем туда ещё одну трубочку, которую уводим на улицу. Воздух скапливается в банке с водой (вы ведь её не полностью заполнили, правда?) и под давлением уходит через вторую трубку.
С отводом воздуха
Медицинская перчатка с проколотым пальцем
Вариант для любителей острых ощущений
Классика для браги вина, самогона, пива и других алкогольных напитков собственного производства. Перчатка прокалывается иголкой на одном из пальцем, после чего натягивается на горловину бродильной ёмкости и закрепляется резинкой.
Во время брожения перчатка надувается и воздух постепенно выходит через отверстие. Когда процесс заканчивается, перчатка сдувается.
Перчатка для брожения
Из шприцев
Ещё один вариант, связанный с медицинской темой. Сделать его можно с помощью двух шприцев, перевязанных изоляционной лентой. Шприцы соединяются трубочкой и в один из них наливается вода, которая выступает в роли затвора.
По моему мнению, способ довольно сложный и ненадёжный. В любом случае используется силиконовая трубочка, которую можно использовать для универсального затвора с ёмкостью для воды.
Из шприцев
Затвор из ваты
В горловину довольно плотно набивается вата, которая пропускает через себя углекислый газ от брожения. Недостатков здесь много, например, в ёмкость после брожения активно поступает кислород, вата может банально упасть в брагу, а также плохо слышно бульканье.
Ввиду всех вышеописанных проблем, рекомендуем использовать пробку из ваты только в само крайнем случае.
Затвор из ваты
Бесшумный гидрозатвор
Для его создания вам понадобится шприц, горлышко от пластиковой бутылки, тонкая силиконовая трубочка и в идеале герметик. Лучше всего его изготовление показана на видео от Ольги и Сергея на Youtube. Автор поэтапно описывает процесс создания гидрозатвора из подручных материалов.
Когда нужно использовать гидрозатвор в бане
В бане использовать гидрозатвор на канализацию нужно в том случае, если слив воды идет в общую систему водоотведения. Если же вода сливается за пределы бани в яму, откуда и впитывается, никакого запаха в этом случае быть не может.
Если канализация бани подключена к общей системе, можно использовать готовые сифоны (как для ванной или умывальника) любой конструкции. Есть в продаже пластиковые или металлические затворы бутылочного типа или из гофрированного шланга.
Гидрозатвор канализационный бутылочного типа
Иногда еще можно встретить чугунный гидрозатвор, но их производство остановлено уже несколько лет назад, и встречаются они в основном в старых домах.
Так выглядит гидрозатвор для пластиковой канализации
В продаже имеются водяные гидрозатворы фирмы CENTER AQUAPA, которые вставляются в пластиковую трубу диаметром 55 мм или 110 мм.
Водяной гидрозатвор CENTER AQUAPA вставлен в трубу диаметром 110 мм

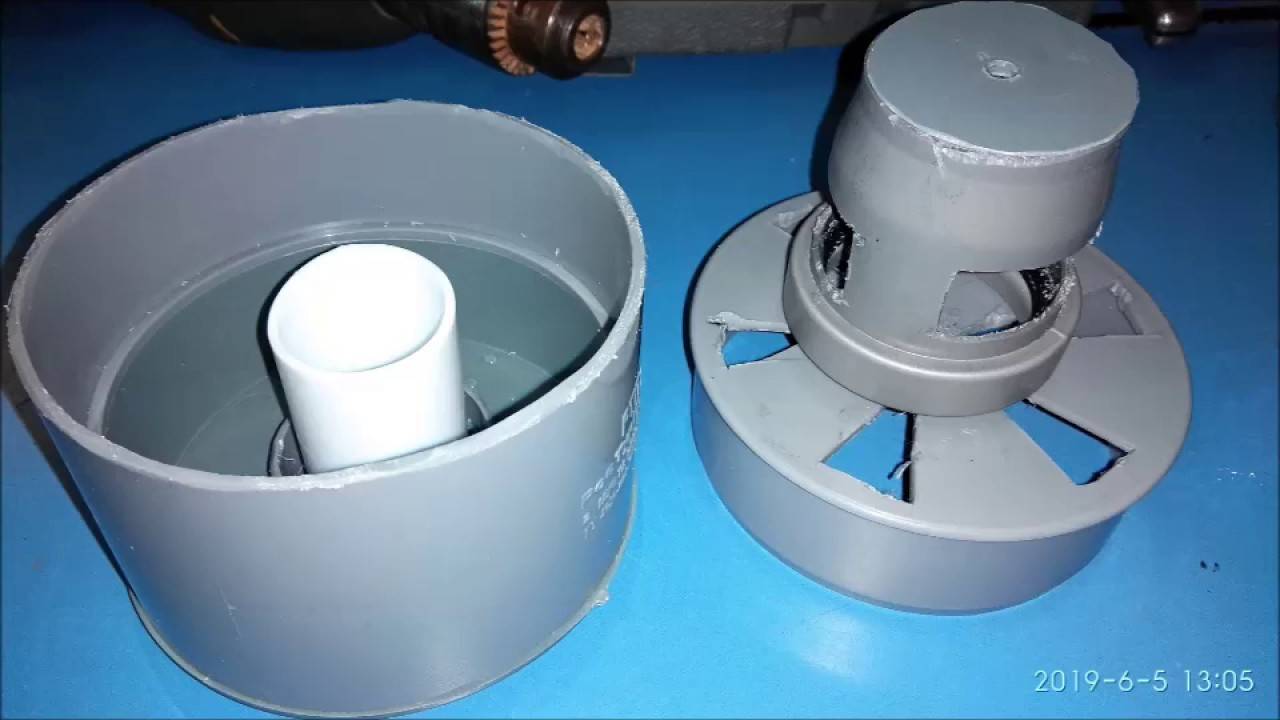

По сути дела, гидрозатвор представляет собой два стакана, вставленные один в другой.
Верхняя и нижняя части гидрозатвора CENTER AQUAPA
После заливки полов в бане, верх гидрозатвора должен оказать в небольшом углублении для полного слива воды.
Верхняя часть гидрозатвора находится на уровне самой нижней точки
У данного гидрозатвора два плюса:
- Он дополнительно выполняет роль отстойники;
- Даже если в гидрозатворе замерзнет вода, он не будет поврежден.
Как сделать гидрозатвор своими руками
Достаточно легко можно сделать гидрозатвор своими руками. Для этого кусок трубы подходящего диаметра нужно изогнуть в виде буквы «U» и приварить (соединить при помощи муфт) к трубе после воронки стока (высота гидрозатвора обычно 50-70 мм). Делать это желательно во время закладки фундамента и обустройства полов, но если баня уже функционирует и запах мешает, можно попытаться устранить эту неприятность.
Если фундамент столбчатый и канализационные трубы доступны – это облегчает дело. Под баней можно к сливной трубе приварить нужный кусок трубы. Если доступа к трубам нет, придется вам его организовать: разобрать часть пола, если он деревянный, или выпилить «болгаркой» если он бетонный. После чего к канализации при помощи соединительных муфт или сварки присоединить трубу с изгибом.
Нужно учесть, что вода из любого гидрозатвора испаряется. И если длительное время не пользоваться канализацией, дней через 40-50 она высохнет окончательно, и газы из канализации беспрепятственно проникнут в помещение.
Использование приямка
На участках с плохо пропускающим воду грунтом целесообразнее будет система канализации с устройством приямка для сбора и последующего удаления стоков. В этот приямок, изготовленный из водонепроницаемых материалов, собирается вся отводимая вода и затем по наклонной трубе транспортируется за границы участка.
При оборудовании приямка надо предусмотреть устройство водяного затвора, который ограничит проникновение в баню неприятных запахов. Для этого:
- вход в приямок сливающей стоки трубы следует устроить на высоте 10-12 см над его дном;
- установить пластину под трубой, не закрепляя ее снизу;
- оставить расстояние 5-6 см от дна приямка до пластины (это расстояние достаточно для образования водяного затвора).
Прочные полиэтиленовые трубы, используемые для транспортировки сточных вод, хорошо подходят, если необходимо устройство канализации в бане. В этом случае, при необходимости, возможно подключение к системе санузла при условии его минимального использования.
Схема использования приямка
Устройство слива в бане на винтовых сваях
Чем отличаются сухой от мокрого гидрозатвора?
Надо понимать зачем этот трап вообще придумали. А придумали его для борьбы с запахами канализации в душе.
Это особенно актуально в двух случаях:
1) Вы пользуетесь душем редко, по выходным или сезонно. Часто покидаете дом.
2) В зоне душевой вы смонтировали тёплый пол.
Однако костность в названии вводит в заблуждение покупателей. Сухой затвор это не значит, что в нём нет гидрозатвора с участием воды. Она есть и трапе с сухим и в трапе с мокрым гидрозатвором. Название говорит лишь о том, что гидрозатвор будет сохранять свою функцию даже в сухом состоянии. Сухой гидрозатвор для сухого душевого трапа- это лишь аварийное кратковременное состояние. И происходит оно при состоянии высыхания воды гидрозатвора, при непостоянном применении. Иначе все все газы из сети канализации и выгребной ямы будут у вас в душевой. Удовольствие сомнительное проветривать помещение перед тем как впустить гостей в баню.
Однако многие ищут, где купить трап для душа в полу с сухим затвором в зимнюю баню, чтобы зимой в холодном помещении вода в трапе не замёрзла и не повредила трап. Казалось бы, после разъяснения смысла слова сухой трап он не годится для холодной бани, но это не так.
Сифон трапа легко извлечь и из него можно вылить воду перед консервацией бани и заморозками. При этом защита помещения от запахов сохранится.
Хочется отметить, что при ремонтных работах можно поставить трап без сухого затвора с фальшрешёткой, а потом уже все домонтировать.
Также отметим что несмотря на большую популярность бренда Viega мы начали поставлять сухие трапы марки HL 510NPr- Трап с «сухим» сифоном, с круглой решёткой, с горизонтальным выпуском DN40 DN50.
Это объясняется большей надёжностью, он лучше с точки зрения массивности и простоты рабочего механизма. Другими словами там нечему ломаться. Рабочий запирающий колпак тяжёлый, он закроет проход газам даже если появится лёгкий налёт и загрязнения. Решётка выполнена из нержавейки. Можно купить в Челябинске как вертикальный, так и горизонтальный сухой трап для душа.
Все мы летали в самолёте и помним устройство сантехники в частности унитаза, всё свистит и куда-то улетает. Когда клиенты говорят про сухой трап для душа в полу при обустройстве душевой в бане, то представляют что-то похожее. Мол сам трап остаётся сухим всегда и воды в нём нет. Словосочетание сухой гидрозатвор вообще- парадокс. В слове гидрозатвор присутствует слово «гидро», а «Гидро» сухое не бывает. Это же не Метеорит в Челябинске, который твёрдый газ или газообразный лёд. Вода в «сухом трапе есть, когда вы любитель принимать душ и нет, когда вы забываете про его наличие в данном месте мирового пространства. Просто большая пластиковая чашки ложится на трубу и перекрывает путь запахам при отсутствии гидрозатвора. А если вы боитесь заморозить баню, вынимайте устройство гидрозатвора из трапа и выливайте воду.
Товары, относящиеся к данной статье
Что такое гидрозатвор и для чего он нужен
Как вы наверняка знаете, для приготовления вина или самогона используется брага. В процессе брожения дрожжи перерабатывают сахар на этиловый спирт и углекислый газ. Газ накапливается, в емкости с брагой растет давление и в конечном итоге она взрывается.
Чтобы этого не случилось углекислый газ нужно отводить. Но нельзя просто снять крышку с бродильной емкости. Дело в том, что помимо дрожжей в браге живут бактерии, которые питаются спиртом. Пока нет кислорода они спят, а как он появляется, эти бактерии начинают поедать спирт и вырабатывать уксус.
Поэтому чтобы вместо долгожданного вина у нас не получился уксус, на бродильную емкость ставят клапан, который выпускает углекислый газ из емкости и не пускает туда кислород. Этот клапан и называется гидрозатвором (или водяным затвором).
Простейшая схема гидрозатвора приведена на рисунке ниже.
Принцип работы прост. Когда давление в банке с брагой становится большим, лишний газ выходит из трубки через воду. И вода же не дает кислороду попасть в емкость.
Еще одна важная функция водяного затвора – препятствие попадания в бродильную емкость посторонних микроорганизмов из окружающего воздуха. Попадание таких микроорганизмов в брагу приводит к заражению и, как следствие, порче вина.
Покупные гидрозатворы
Гидрозатвор можно купить в специализированных магазинах для самогонщиков и виноделов или заказать через интернет. Цены колеблются от 100 до 300 рублей. Ниже я приведу фото двух самых распространенных конструкций и немного их прокомментирую:

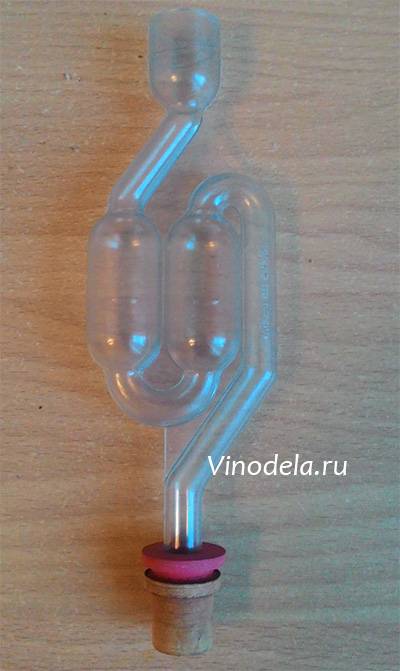

Представляет собой изогнутую трубку с двумя последовательно соединенными камерами, в которые наливается вода. На одном конце устанавливают резинку для уплотнения (обычно продается отдельно). За резинкой надо следить, она со временем высыхает и перестает уплотнять емкость.
Состоит из двух колб, одна вставлена в другую. Преимущество перед двухкамерной конструкцией в том, что эта меньше по габаритам.
Покупными затворами я пользуюсь. Их недостатком могу назвать то, что они заметно увеличивают высоту емкости. Бутыли с брагой у меня обычно стоят в специальном шкафу и с покупными затворами туда не влезают.
Самодельные конструкции затворов
Конструкций самодельных гидрозатворов полно, т.к. виноделы очень изобретательный народ. Здесь я приведу самые популярные и простые конструкции.
На емкость просто надевается медицинская резиновая перчатка, в которой делают иголкой дырку (обычно в одном из пальцев). Перчатку к горлышку приматывают веревкой или скотчем, что бы ее не сорвало от давления. По перчатке определяют, идет ли еще брожение. Когда процесс в разгаре она надута, как шар. Когда брожение остановилось перчатка опадает.
Я редко пользуюсь перчаткой. Она хорошо герметизирует емкости с широким горлом, такие как 3-х литровые банки, а вот для канистр из-под питьевой воды с узким горлом подходит плохо. Очень сложно обеспечить необходимое уплотнение.
Вот еще одна интересная вариация подобной конструкции
Тут все как на схеме в начале статьи. Делается отверстие в крышке бродильной емкости, в которое вставляется один конец трубки, а другой конец вставляется в банку с водой.
Трубка в крышке уплотняется пластилином. На одной тематическом сайте прочитал совет, что нужно герметизировать тестом. Пробовал. Тесто высыхает и перестает как следует уплотнять. Видимо тот автор никогда сам этого не пробовал.
Саму трубку можно купить в строительном или хозяйственном магазине. Также попадались мне в зоомагазинах и магазинах, где продают фильтры для воды.
Недостаток очевиден – нужно ставить дополнительную банку или бутылку с водой.
Процесс брожения сопровождается сильным специфическим запахом. Особенно, когда большие объемы браги. Запах этот не всем придется по душе. Ниже привожу схему (фото к сожалению нет) водяного затвора, позволяющую отводить углекислый газ на улицу или в вентиляцию. Хотя отвод в вентиляцию может не понравиться вашим соседям.
Смысл прост. Это все тот же затвор с трубочкой в банку, но только банка плотно закрывается крышкой и из нее отводится вторая трубка, ведущая на улицу.
Делается из двух одноразовых шприцев. В крышку емкости брожения герметично устанавливается корпус одноразового шприца носиком вверх. К нему изолентой крепится второй шприц носиком вниз. Носики соединяются шлангом и в шприц наливается вода.
http://vinodela.ru/chto-takoe-gidrozatvor-delaem-gidrozatvor-svoimi-rukami.html
Система отвода воды с пола до наружной канализации
Сливать воду с пола в наружную канализационную сеть можно двумя способами: с помощью трапа и через бетонную воронку под полом.

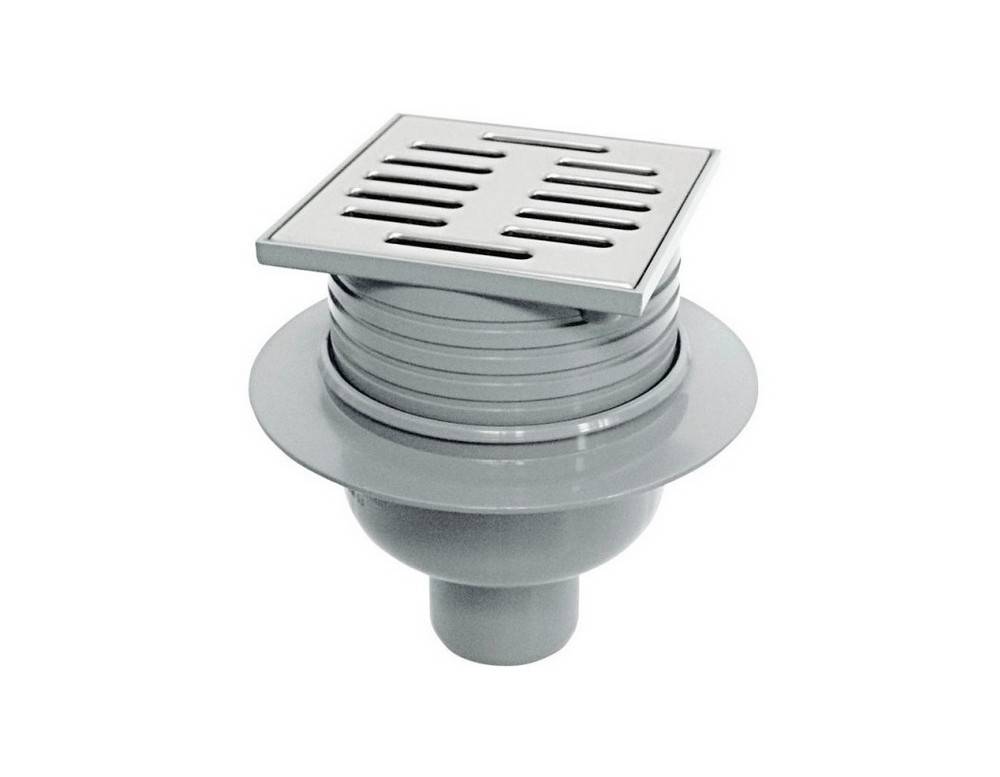

Трап
Идея использования трапа для отвода воды появилась недавно. Поэтому при его монтаже иногда делаются элементарные ошибки. Как их избежать, и поговорим.
Трап в бане — это элемент канализационной системы, обеспечивающий отвод воды с пола в наружные сточные сети. Устанавливается в парилке и моечном помещении на уровне пола или под деревянным сплошным или проливным полом в бетонной воронке. Состоит из корпуса, сифона, затвора, отводящей трубы и решетки.
Основные функции:
- отвод воды с пола в систему канализационных труб;
- первичная фильтрация стока;
- перекрытие потока неприятных запахов с выгребной ямы.

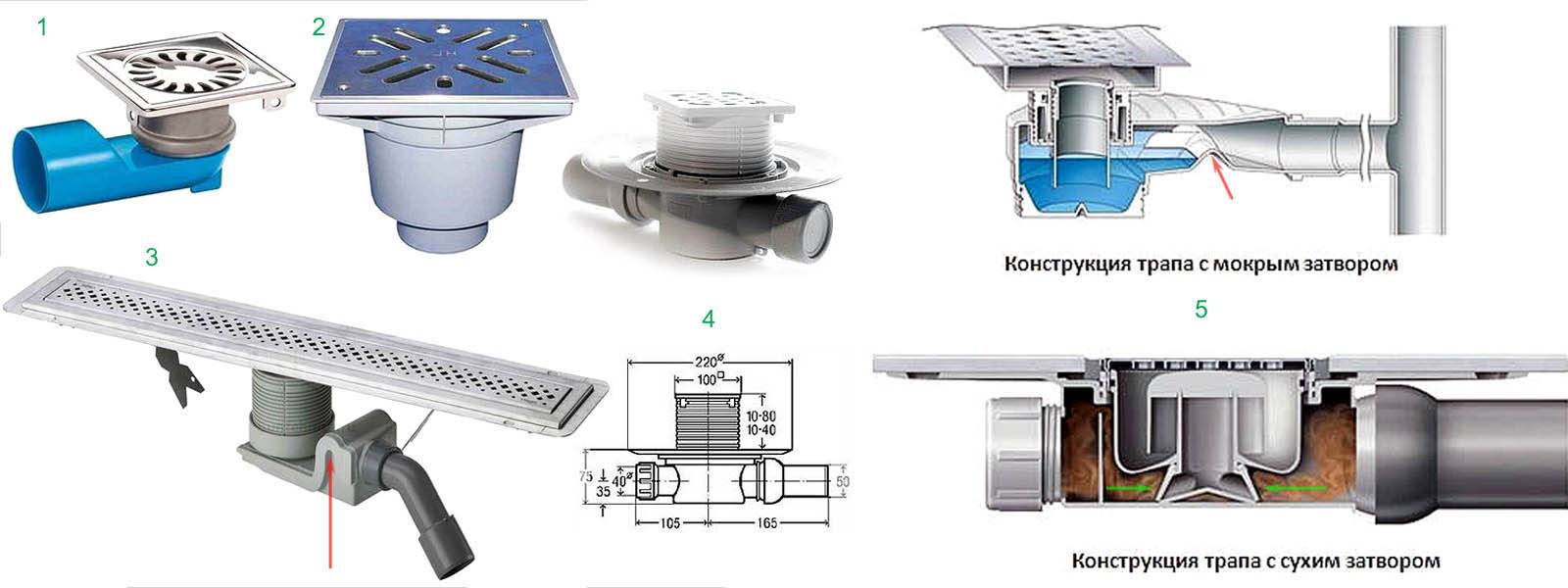

Трапы могут быть нескольких видов:
- вертикальные — подвод канализационной трубы к сифону производится снизу, что увеличивает скорость водоотвода, но требует заглубления всей системы;
- горизонтальные — отводная система крепится к трапу сбоку. Но здесь обязательно нужен уклон всех труб.
Отличаются трапы и по виду затвора. Он может быть:
- водяным (гидрозатвор). Самый простой и надежный. Однако в бане он не применим по двум причинам: может высохнуть, если парилкой долго не пользовались или замерзнуть зимой;
- мембранным — открывается под давлением водяного потока. Для бани они непрактичны — требуется постоянное увлажнение запирающего элемента. Иначе теряется его эластичность и запахи из канализации попадают в помещение;
- поплавочным — шарик всплывает при поступлении воды;
- маятниковым — шторки (лепестки) под давлением воды уходят вниз, а закрываются за счет противовесов, расположенных снаружи трубы.
Критерии выбора
Выбирая трап, а их разнообразие в торговой сети поражает, необходимо обратить внимание на следующие характеристики:
- диаметр канализационной трубы, чтобы была возможность соединиться без промежуточных элементов (переходников);
- способ соединения с системой канализации: вертикальный или горизонтальный;
- пропускную способность, чтобы не оказалось, что наружные сети диаметром 100 мм, а трап — 50 мм или, наоборот, в результате чего вода уходит с задержкой (труба диаметром 10 см пропускает 2,3 л/с);
- внешний вид — здесь можно подобрать под любой пол: деревянный, керамогранитный;
- материал изготовления. Метал надежней, но дороже. Для бани оптимальным решением является высокопрочный пластик или комбинация из нескольких материалов. Например, сифон из полиэтилена, а решетка металлическая;
- вид затвора.
Монтаж трапа
Монтаж трапа выполняется после установки отводящей трубы до заливки стяжки при использовании ленточного фундамента. При этом необходимо соблюдать несколько важных требований:
решетка трапа не должна выступать над поверхностью пола. Обычно она располагается на одном уровне
Но лучше, чтобы была чуть-чуть заглублена;
пол в бане со сливом через трап должен иметь уклон в сторону решетки, чтобы вода быстро уходила самотеком;
зазоры между полом и трапом нужно хорошо герметизировать, чтобы влага не просачивалась в подполье;
при использовании вертикального трапа важно рассчитать глубину заложения отводной канализационной сети. Для этого следует посмотреть руководство по сборке сифона, где указаны минимальные параметры для каждого узла (только в сухом затворе рабочий участок может быть от 3 до 7 см), а также учесть необходимость установки тройника для приема воды с моечного отделения или парной (зависит от места подсоединения к канализационной сети).
Сборка трапа ведется в следующей последовательности (на примере деревянного пола):
до настила досок вся система водоотвода собирается. В нее заливается вода в большом количестве. Если протечек не наблюдается, трап разбирается;
Проверяется, насколько правильно собрана система водоотвода.
- настилается пол из половой доски (должны быть шип и паз). Как это правильно сделать, можно посмотреть здесь;
- с помощью измерительных инструментов находится месторасположение приемной канализационной трубы, после чего на поверхности пола рисуется отметка для сверления отверстия под трап. Оно должно быть с небольшим зазором;
электролобзиком вырезается отверстие;
- стамеской высекается квадрат под решетку;
- устанавливается трап;
- зазор между решеткой и полом герметизируется.
А сейчас рассмотрим, как сделать слив в бане под полом с помощью бетонной воронки. Сразу отметим, что заливать стяжку с уклоном мокрым способом трудоемко и сложно — процесс подробно описан здесь. Проще воспользоваться полусухим методом укладки бетона, что позволяет без особых проблем получить требуемый угол наклона поверхности в любом месте подполья. Как выполняется полусухая стяжка подробно описано в работе «Как делается полусухая стяжка пола?»
Обустройство водоотвода в бане
Главное отличие от этой схемы состоит в том, что такой поплавок в виде перевернутого стакана, закреплен так, чтобы его дно было выше сливного отверстия больше, чем на диаметр сливной трубы. А само отверстие закрывает легкий шарик диаметром больше сливного – он и выполняет роль поплавка.
Маятниковый тип
На фото конкретный пример — сухой затвор для трапов 100 мм в горловине – Viega 583255.
Внизу, у затвора, видны две шторки, подвешенные под углом к вертикали – это и есть маятниковый затвор. Шторки закрыты благодаря своему собственному весу, а вода открывает их при сливе. Высота водяного столба гидрозатвора 32 мм – для загородной бани вполне достаточно. В самой Германии, которая заявлена как страна-производитель, при проектировании системы канализации в городских домах исходят из того, что сантехприборы в квартирах имеют высоту водяного столба гидрозатвора равную 50-60 мм, но не 32!
Если силу тяжести, которая закрывает шторки, заменить на силу пружинки, то получатся разные варианты пружинного типа сухих затворов. с более широкими возможностями.
Разумеется, все перечисленные затворы содержат в себе какой-либо вариант сифона.
Есть еще один вид сухих затворов, для которых придумывают порой слишком заумные названия типа клеточной памяти материала. Обычно они представляют собой чулок из сплющенной резины. который начинает пропускать воду под небольшим напором. Вряд ли это представляет интерес для загородной бани.
Умелые хозяева, даже при очень ограниченных средствах, могут легко воспроизвести, а, возможно, и усовершенствовать любой тип гидрозатвора.
