Основные элементы конструкции
Каждый дверной блок оснащается основными и дополнительными деталями. Прежде чем приступить к регулировке, начинающему домашнему мастеру стоит познакомиться с устройством этой конструкции. Кроме этого, следует разобраться с принципом работы используемой фурнитуры. Если хозяин обладает большим опытом и ему удалось самому построить дом, регулировка фурнитуры балконной двери не станет для него серьезной проблемой.
Стандартный комплект включает в себя следующие элементы:
- рама, изготовленная из профилей ПВХ, которые соединяются с помощью специальных креплений;
- створка, собранная аналогичным образом, что и коробка;
- петли для открытия-закрытия дверей;
- ручка с замком;
- уплотнители;
- стеклопакет.
Когда надо регулировать балконное дверное полотно
При неправильной регулировке дверь балкона может:
- неплотно закрываться вверху или внизу, поэтому в доме начинают появляться сквозняки, и хозяева больше платят за отопление, в помещение проникает пыль;
- заедать: дверь тяжело открывается и закрывается;
- задевать за порог;
- болтаться;
- не закрываться или закрываться слишком туго — такая проблема чаще всего возникает из-за температурных колебаний;
- не оставаться в спокойном положении, будучи открытой — закрываться или открываться до конца;
- слишком легко ходить на петлях, когда можно случайно ударить дверью об откос проема и разбить стекло.
Ликвидация провисания дверного полотна
Проблемы с провисанием дверного полотна возникают при разбалтывании дверных петель, просадке дома, требующей дополнительной настройки положения рамы в установочной коробке. Разболтавшуюся петлю легко определить по люфтам крепежных винтов или их отсутствию. Чтобы устранить недостаток, выберите отвертку с подходящим рисунком жала (у разных производителей применяются винты с прорезными или крестообразными шлицами).
Сняв декоративную накладку, закрывающую петлю (на внутренней кромке рамы), максимально туго затяните все крепежные винты. Только после этого нужно определять место, где рама задевает за коробку. Скорее всего, это будет середина рамы или нижняя кромка. Реже просадка дома приподнимает вверх верхнюю кромку облицовки стеклопакета.
Чтобы отрегулировать положение балконной пластиковой двери в установочной коробке, применяют длинные регулировочные винты, вмонтированные в дверные петли. У большинства дверных конструкций рама крепится к коробке тремя петлями, снабженными регулировочными винтами.
За смещение рамы в горизонтальном направлении отвечают винты, расположенные параллельно нижней и верхней кромке облицовки стеклопакета. Чаще всего производители применяют для регулировки винты с крестообразным или фигурным (шестигранник, «звездочка») шлицом. При настройке винт обычно вращают по часовой стрелке.
Если балконная дверь плохо закрывается посередине, ее регулируют винтом на средней петле или тремя винтами. Задевающий нижнюю кромку дальний край полотна приподнимают винтами верхней и средней петель.

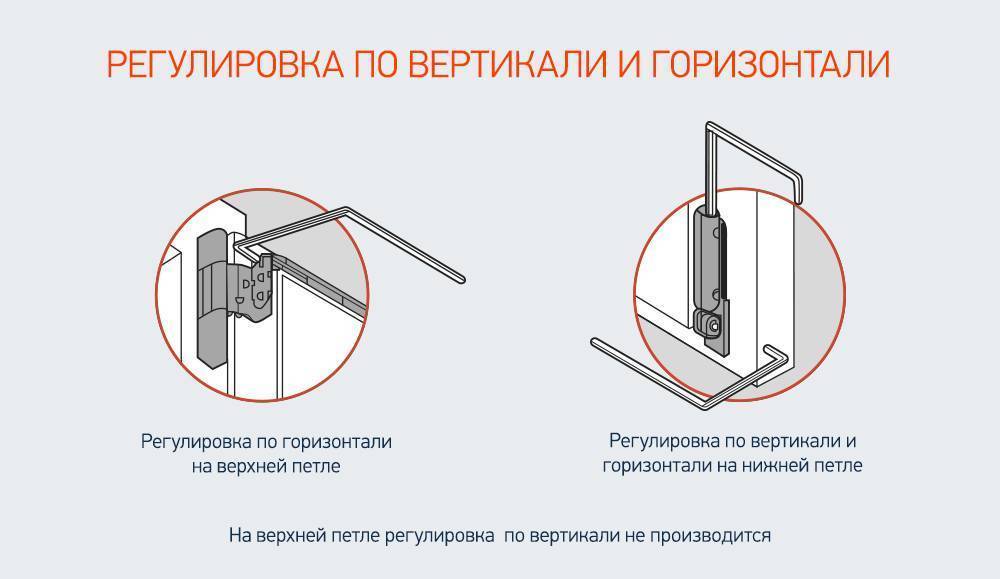

Настройку геометрии по вертикали (вверх и вниз) проводят регулировочными винтами в торцах верхней и нижней петли. Для регулировки вам понадобятся торцовые шестигранники на 2, 5 или 5 мм. Чтобы поднять дверь или опустить раму, винты вращают по часовой стрелке или в обратном направлении. При любительской регулировке редко можно добиться правильной настройки геометрии с первого раза. Приемлемый результат принесет многократная экспериментальная регулировка несколькими винтами.
Профилактика проблем: продувает пластиковая балконная дверь
Пластиковая балконная дверь может использоваться длительный период времени, если за ней правильно ухаживать. Это также избавит от постоянного регулирования.
Профилактические меры:
- Для того чтобы евро дверь не провисала, когда она закрыта, следует приобрести микролифт. Это приспособление будет дополнительно поддерживать полотно. Особенно рекомендуется устройство для стеклопакета с двумя камерами.
- Ограничитель понадобится для контроля ширины проёма двери – открыть её можно будет только на определённое расстояние, что не позволит разбалтываться петлям.
- Материалы уплотнителя нуждаются в периодической смазке силиконовыми средствами. Это предотвратит ослабление устройства при критических температурах и позволит использовать его длительное время.
- В обязательном порядке следует смазывать и механизм замка. Ручка должна поворачиваться свободно, но не разбалтываться.
- Важным элементом фурнитуры являются и защёлки на дверь балкона – они необходимы для того, чтобы снаружи дверь открывалась и закрывалась без прилагаемых усилий.
Такой фиксатор будет препятствовать потере тепла в квартире в холодное время года, особенно если хозяева часто выходят на балкон.
Регулировка прижима балконных дверей и дверной ручки
Чтобы подтянуть ручку для балконной пластиковой двери, необходимо сделать следующее:
Если ручка плохо поворачивается, иногда достаточно смазать замок специальным материалом, в составе которого нет смолы и кислоты. При полной поломке стоит купить ручку для пластиковых балконных дверей, открутить винты, снять старую деталь и на ее место поставить новую.

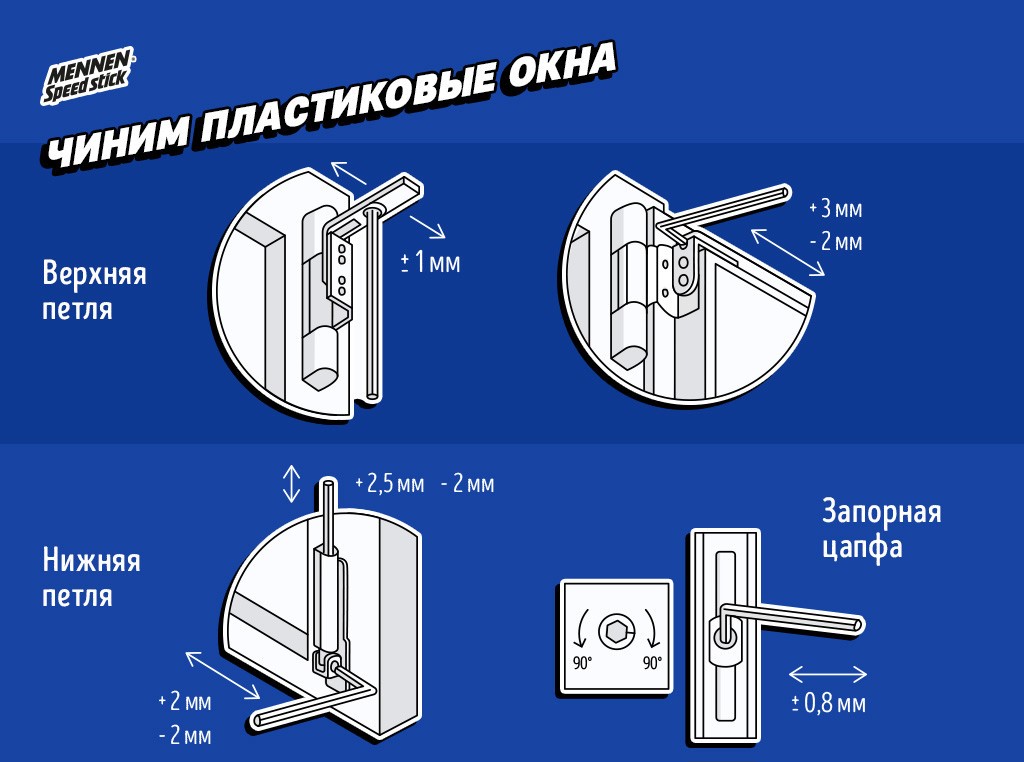

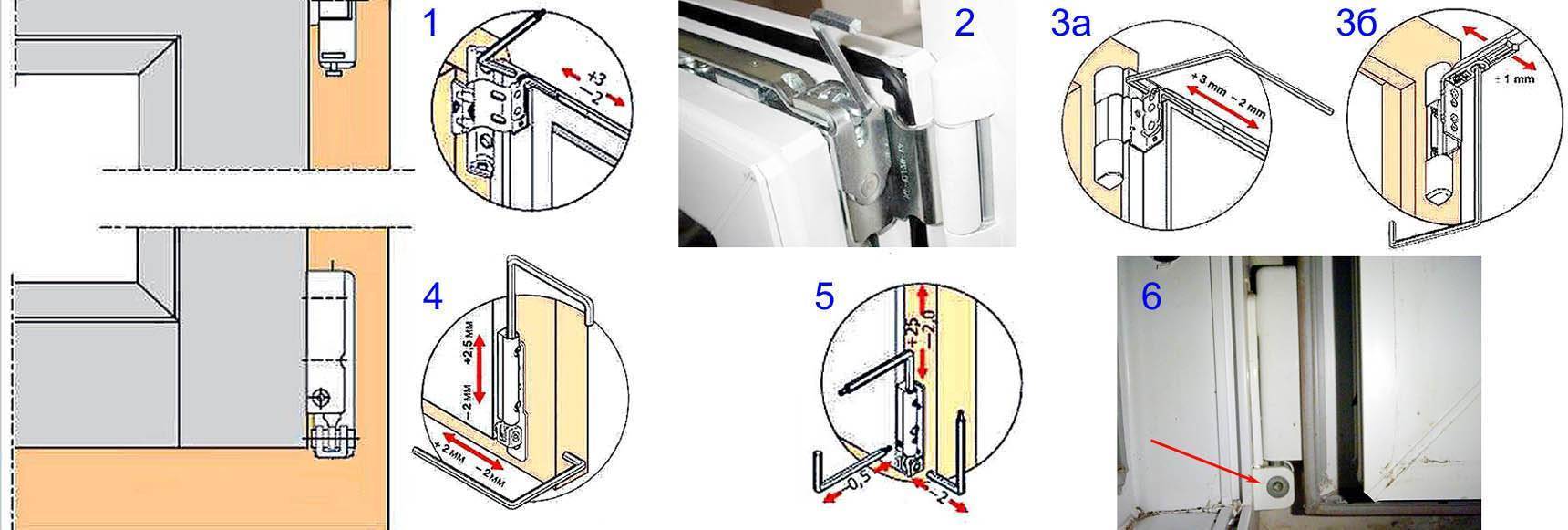

Схематическая инструкция для самостоятельного регулирования положения балконной двери
Если из пластиковых балконных дверей дует, это верный признак неплотного прижатия створки.
Необходимо выполнить регулировку прижима балконной пластиковой двери. Чтобы разобраться, как отрегулировать пластиковые балконные двери на прижим, отыщите на створке двери запорные элементы. Именно они отвечают за плотность прижима.
С помощью ключа или плоскогубцев вращайте запорные элементы, пока дверь не придет в необходимое положение.
Профессионалы рекомендуют периодически производить самостоятельную регулировку пластиковых балконных дверей в зависимости от сезона.
Достаточно разобраться, как отрегулировать балконные пластиковые двери на зиму, и вы сможете легко ослаблять прижим в жаркую погоду и уплотнять в холодный сезон.
Иногда регулировка петель не помогает решить проблему, и тогда устранить неплотность прижима можно при помощи цапфы.
Для этого вам потребуются пассатижи. Чтобы прижим двери получился максимальным, установите цапфу перпендикулярно по отношению к профилю. Чтобы, напротив, добиться минимального прижима, расположите цапфу параллельно.
Процесс регулирования/замены пластиковой ручки двери
Как правильно выполнить регулировку пластиковых балконных дверей самостоятельно: видео
Несложно проделать регулировку пластиковых балконных дверей самостоятельно, в этом помогут специальные инструкции.
Особенности регулировки ручки
С ручками часто происходят следующие проблемы:
- ручка поворачивается не до конца или идет туго. Если не поможет настройка, то замок необходимо заменить;
- если ручка разболталась, то поворачивается накладка у основания ручки на 90 градусов и выполняется подтяжка двух шурупов, которые за ней скрыты. Для этого применяется крестовая отвертка.
Чтобы приступить к регулировке ручки, нужно снять декоративные накладки
Watch this video on YouTube

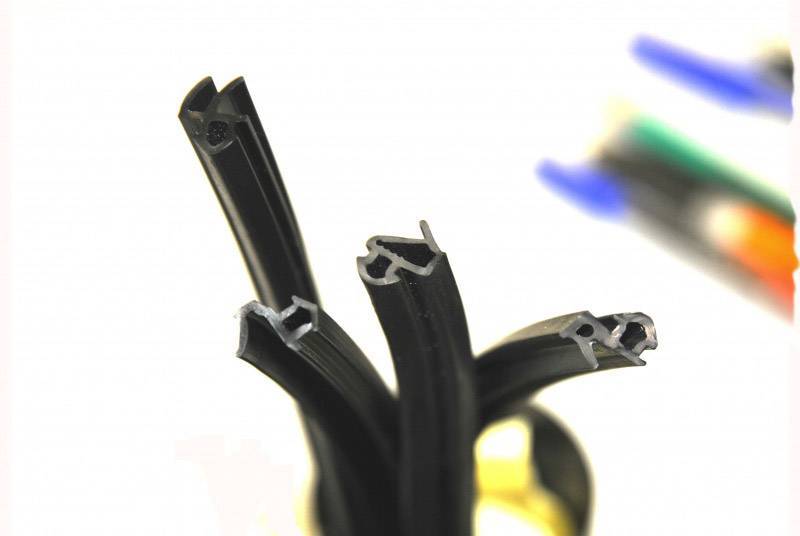

Замена уплотнителя
Если в двери присутствует перекос, то при этом часто деформируется уплотнитель. В таком случае, его меняют на новый с такой же конфигурацией сечения. Старый материал убирается из паза с применением отвертки. Затем поверхность паза чистится от частичек клея и грязи. При монтаже нового уплотнителя, нужно контролировать, чтобы он был подтянут. Перед укладкой паз промазывается клеем. Это нужно сделать на участках, где будут размещаться концы уплотнителя.
От качества уплотнителя зависит наличие сквозняков в комнате
Что делать при провисании?
Многим интересно знать, как отрегулировать балконные пластиковые двери при оседании. Чтобы выполнить ремонт следует полотно отвести повыше и передвинуть к петле в верхней части. Затем выполняется определенная последовательность действий:
- створка открывается в разворотном положении;
- с применением шестигранного ключа выполняется поворот винта рядом с петлей. Затем делается несколько поворотов в правую сторону;
- чтобы добраться к элементу винта, нужно убрать декоративные колпачки;
- винт проворачивается по часовой стрелке и дверная конструкция приподнимается;
- проверяется свобода хода.
Чтобы устранить провисание нужно проверить множество элементов
Настройка при задевании средней части
Если плохо закрывается балконная пластиковая дверь, то выполняют регулировку, которую можно увидеть на видео. При цеплянии участка полотна посередине производится передвижение створки ближе к петлям:
- створка отводится к нижней петле, а затем ключ вставляется в боковой винт и полотно подтягивается к направлению петли;
- затем те же манипуляции проводятся для верхней петли.
Настройка состоит из нескольких этапов. После такой процедуры створка перестают цепляться за раму
Как сделать регулировку прижима?
Подобную работу производят с применением запорных изделий в виде эксцентриков. Их нужно передвигать плоскогубцами. Чтобы настройка была более эффективной, нужно изучить инструкции, представленные производителем.
Настройка производится несколько раз в год. В летнее время прижим должен быть послабее, а в зимний период – более плотным. При этом нужно знать, как отрегулировать балконные пластиковые двери на зиму.
Регулировка состоит в следующем:
- убирается декоративный колпачок;
- внизу навеса располагается винт, с помощью которого меняется сила прижима;
- чтобы поменять прижим в верхней части, нужно отрегулировать сам винт;
- створка распахивается и удерживается блокировщик;
- шестигранник устанавливается в эксцентрик и проворачивается в нужную сторону;
- затем блокировщик прижимается к уплотнителю, и створка помещается на место;
- эксцентрики устанавливаются на место, где выполняется максимальный прижим. При этом немного отпускается болт крепления, а затем смещается в нужное положение.
Особенности регулировки с обычной фурнитурой
Очень просто решить: как настроить пластиковую балконную дверь, если фурнитура стандартная.
Чтобы выполнить регулировку двери, требуется:
- снять декоративные детали с навесов;
- при помощи шестигранного ключа производится откручивание шурупа на обратной стороне;
- затем производятся манипуляции с длинным горизонтальным шурупом. Например, чтобы створка не цеплялась за верхнюю часть рамы, нужно опустить верхние шурупы и полотно опуститься;
- для проверки конструкции делается несколько поворотов.
Современный вариант фурнитуры
Watch this video on YouTube
Статья по теме:
Регулировка прижима для устранения сквозняков
Если в комнаты поступает холодный воздух, а зима близко, то необходимо быстро заняться этим вопросом. Тем более, что это ремонт не потребует значительных усилий.
Внимание! Для того, чтобы опустить дверное плотно вниз, винт на петле следует поворачивать вправо. Если нужно поднять створку, то – влево
Пошаговая инструкция:
- Закрыть створку и найти на торце три специальных эксцентрика. Это маленькие устройства, регулирующие уровень прижимания полотна. Они расположены внизу, посередине и вверху.
- Повернуть каждый эксцентрик на одинаковый угол по очереди. Поворачивая, проверять, насколько плотно прижата створка.
- Для стопроцентной герметизации следует подтянуть винты на обеих дверных петлях.
В крайнем случае, когда вышеуказанные действия не помогают, можно «вытянуть» плотно. Для этого извлекают штапики и прокладывают пластиковыми прокладками верхнюю часть двери и весь стеклопакет.
Перекос дверной рамы всегда ведет к неприятным последствиям. Порой для их устранения необходимо вызывать квалифицированного специалиста. Но в подавляющем большинстве случаев можно справиться самостоятельно. Поэтому разберемся с тем, как регулировать пластиковые двери балкона своими руками. Но прежде чем дать пошаговую инструкцию, перечислим наиболее часто встречающиеся неисправности:
- В местах притвора проходит холодный воздух.
- Дверная ручка туго или не до конца закрывается.
- Чтобы прикрыть полотно приходится прикладывать большие усилия.
- Провисшая рама цепляется за коробку.
Устранение этих проблем занимает не более получаса, поэтому нет смысла откладывать работу на потом.

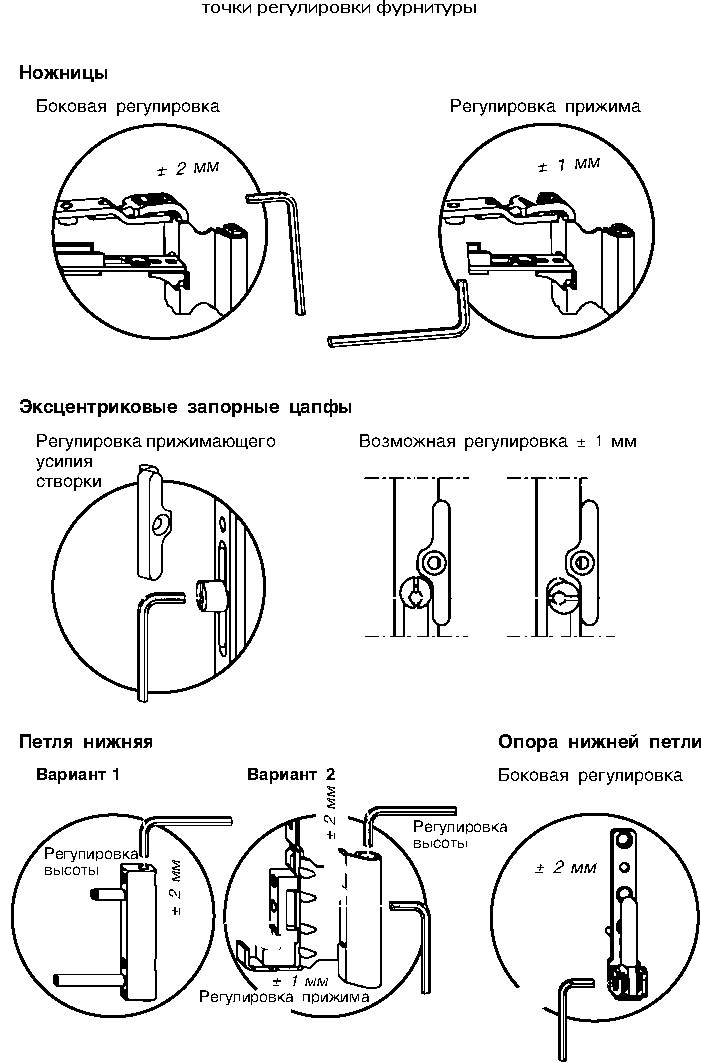

Элементы регулировки пластиковой двери, распространенные проблемы эксплуатации и способы их устранения
Итак, для регулировки балконной пластиковой двери нужно иметь всего лишь шестигранный ключ диаметром 4 мм. В отдельных случаях могут понадобиться пассатижи.
Первая точка регулировки пластиковой двери, находится на нижней петле двери.
Декоративный колпачок, прикрывающий шток петли, необходимо снять.
Регулировка в этом месте позволит поднять или опустить дверь. В этой же точке находится узел, позволяющий сместить низ двери влево или вправо.
Точка регулировки нижней части двери.
Для того чтобы сместить влево или вправо верх двери, нужно регулировать узел механизма, расположенный у верхней петли.
Для того чтобы появилась возможность его регулировки, необходимо открыть дверь.
Следующим элементом, позволяющим регулировать силу прижима пластиковой двери к коробке, являются эксцентрики. Они расположенные в торцевой части двери по всему ее периметру.
Если механизм двери поворотно-откидной, он позволяет открывать дверь на проветривание. В этом случае есть возможность регулировать силу прижима верхней части двери винтом.
Винт для регулировки прижима верхней части пластиковой двери.
Для этого необходимо открыть дверь в «необычном» режиме. Когда дверь открыта и настежь и на проветривание. Дверной механизм имеет так называемый блокировщик, позволяющий защитить его от произвольного открытия в описанном положении. Чтобы обойти его необходимо открыть дверь настежь. Затем выровнять пластинку, расположенную в торце двери возле ручки, параллельно уплотнительной резинке.
Далее повернуть ручку в режим проветривания.
Регулировка пластиковых дверей при провисании
Чтобы устранить описанное неудобство необходимо поднять дверь вверх. Для этого нужно вставить шестигранный ключ в разъем, расположенный в середине нижней петли, и двигать его по часовой стрелке. Соответственно круговое движение ключа против часовой стрелки будет опускать дверь вниз. В случае если раму задевает только дальняя от петель часть двери, то исправить это можно горизонтальной регулировкой верхней петли. Для этого необходимо вставить ключ в разъем и круговыми движениями по часовой стрелке притягивать верхнюю часть двери к раме.
Если дверь трет о коробку
При возникновении ситуации, в которой по каким-либо причинам боковая часть двери трет о дверную коробку, нужно отвести дверь влево или вправо. Чтобы это сделать, нужно сначала отвести нижнюю её часть. Для этого вставить ключ в соответствующий разъем на нижней петле и двигать его в ту или иную сторону. Затем нужно отвести верхнюю часть двери. Сделать это можно способом, описанным выше.
Регулировка прижима пластиковых дверей
Решается эта проблема регулировкой эксцентриков. При закрывании двери каждый эксцентрик на двери заходит за прижимную пластину. Таким образом, для того чтобы увеличить прижим двери, нужно повернуть каждый эксцентрик одинаково. В этом не стоит слишком переусердствовать, потому-как уплотнительная резинка двери при сильном прижиме к раме рассыхается. Иза этим следует то что она перестает выполнять своеи функции. В теплое время года рекомендуется возвращать эксцентрики в прежнее положение.
Если дверь трудно закрывается
Свидетельствует такая ситуация о том, что эксцентрики уже переведены в зимний режим. Соответственно в этом случае необходимо ослабить прижим. Так же в некоторых ситуациях тугой ход ручки двери может быть причиной засорения всего механизма двери. Исправить это можно смазкой механизма, а в некоторых случаях необходимо разбирать его и чистить.
По истечении нескольких лет пользования пластиковой дверью ручка ее может расшататься. Чтобы устранить это, нужно повернуть верхнюю пластину основания ручки, под которой находятся крепежные болты, и затянуть их отверткой или шуруповертом.
Регулировка пластиковых дверей самостоятельно
Отрегулировать створку с небольшим отклонением геометрии можно своими руками — для этого нужны:
шестигранный ключ для регулировки пластиковых окон и дверей, либо ключ звездочка в зависимости от марки установленной фурнитуры;
плоскогубцы, если нужно изменить прижим, а запорный механизм оснащен овальными элементами без отверстия под ключ;
наша инструкция.
Если разница в длинах диагоналей створки превышает 5–6 мм, а разница расстояний от кромок створки до створочного проема на раме в разных частях — 2–3 мм, регулировки с помощью винтов не помогут. Нужен мастер по ремонту ПВХ-конструкций. Замеры легко выполнить, обведя створку в закрытом положении карандашом.
Как отрегулировать балконную пластиковую дверь: способы
Большинство владельцев балконов волнует вопрос: как отрегулировать балконную пластиковую дверь. Можно произвести настройку устройства своими силами, что позволяет:
- применять регуляторы для убирания провисаний полотен;
- убрать сдвиги в любом направлении;
- выполнить настройку прижима;
- разместить под ручкой пластину для регулятора проветривания;
- выполнить смазку всех движущихся деталей.
Для некоторых вариантов настройки, необходимо знать устройство порога
В качестве смазки применяется специальный масляной состав, а также понадобится кисточка или ватная палочка.

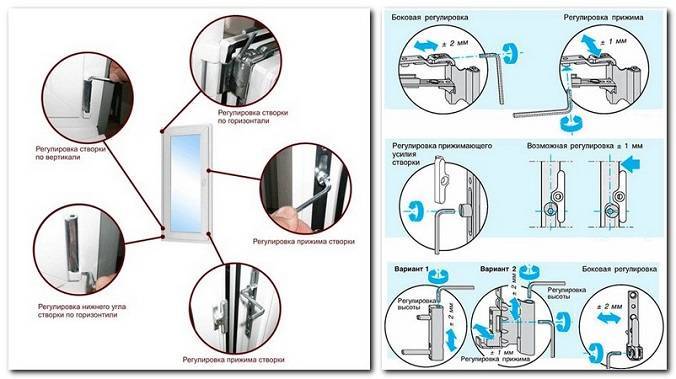

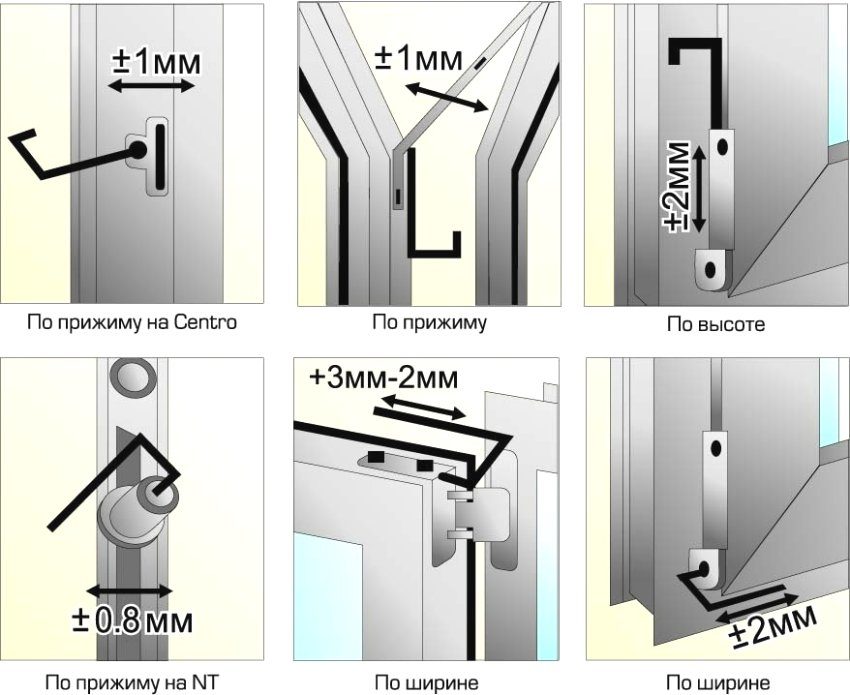

В таблице представлены некоторые техники настройки дверей:
| Изображение | Способы регулировки |

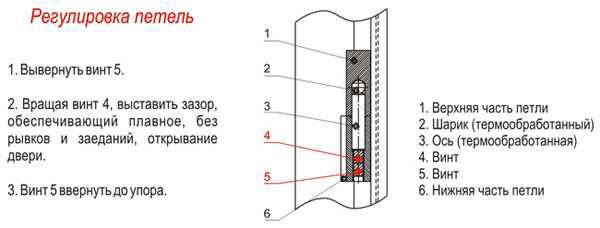

 | Регулировка петель. |
 | Настройка положения цапф. |
 | Способы регулировки с применением шестигранного ключа |
 | Регулировка давления уплотнителя. |
 | Особенности настройки торцевой части балконного блока |
 | Настройка прижима. |

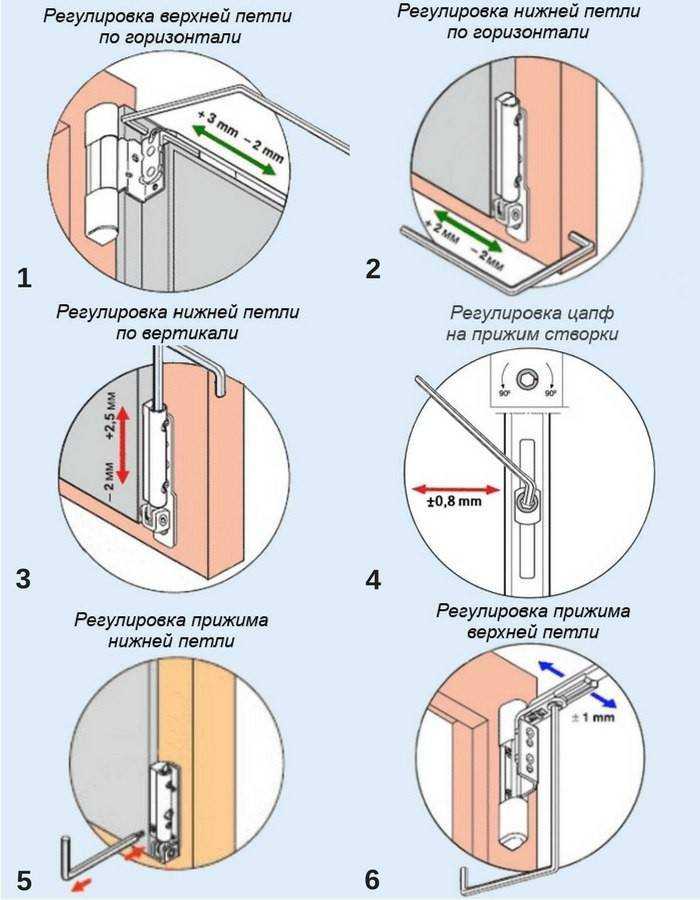

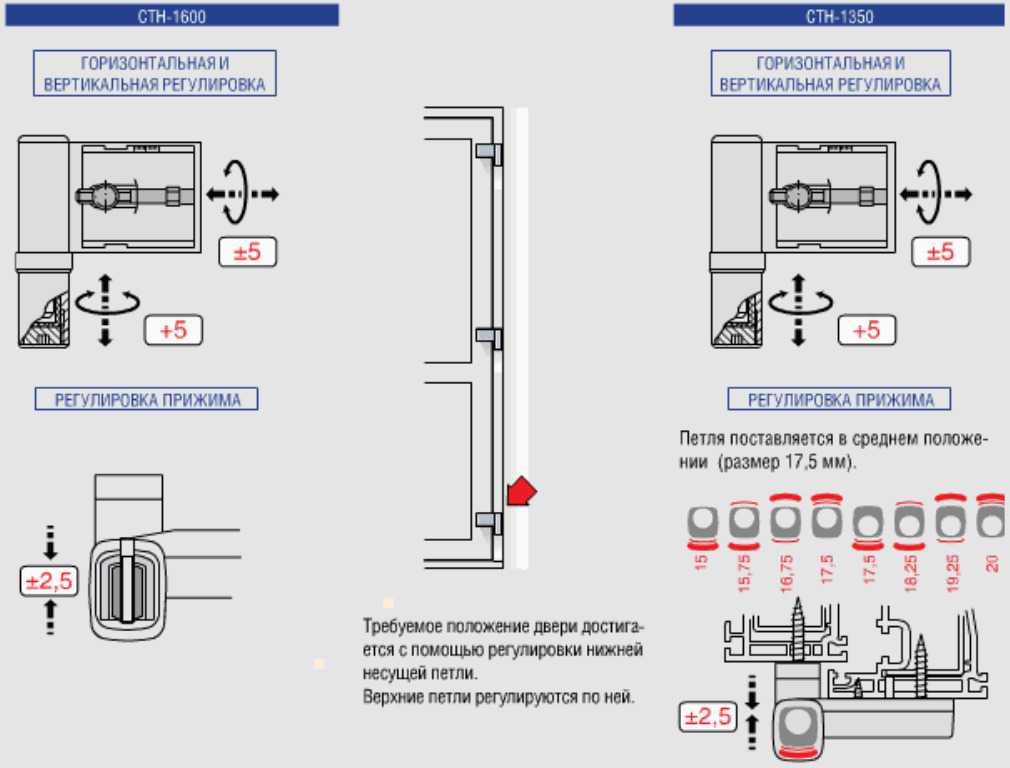

 | Схема регулировки верхней и нижней петли. |
Статья по теме:
Основные проблемы пластиковых дверей
Если балконная пластиковая дверь не плотно закрывается, то это легко корректируется. Можно столкнуться с определенными проблемами:
- низ полотнища при раскрывании трется о пластиковый порог. Это возникает из-за проседания конструкции, которое проявляется в летнее время при частом открывании створки, а также при тяжелом стеклопакете;
- в средней части полотна створка задевает элемент рамы, вследствие температурных скачков и сквозняков;
- полотно недостаточно прилегает к раме, а из-под уплотняющего материала тянется холодный воздух. Такое бывает при недостаточном прижиме к раме;
- если часто открывать и закрывать створку, то начинает шататься ручка. При этом проделываются манипуляции, чтобы ручка перестала шататься в гнезде.
Большинство неполадок связано с перемещением конструкции
Регулировку прижима балконной пластиковой двери производят шестигранным ключом. Для работы потребуется плоская и крестцовая отвертки, рулетки и прокладки из пластика.
Перед настройкой конструкции стоит определиться с видом неполадки. Чаще всего сложности бывают при открываниях и закрываниях полотен, при перекосах, при продуваниях и с передвижением ручек. Если полотно припадает вниз или дверь с трудом закрывается, то выполняется регулировка отдельной детали фурнитуры или осуществляется полная настройка всех механизмов.
Чтобы узнать, нуждается ли дверь в ремонте, используется листок бумаги. Его кладут на раму и закрывают дверь. В тех местах, где листок без проблем вытаскивается полотно не плотно прижато к коробке. Для выявления перекосов полотно следует обвести в закрытом состоянии, а затем створка открывается и линий сверяется с рамой.

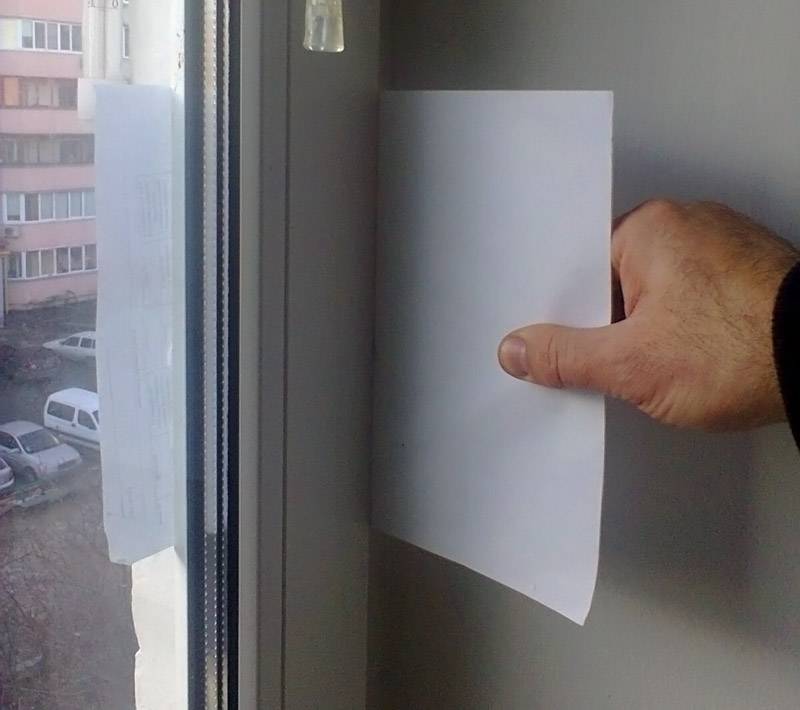

С помощью простого листа бумаги можно выяснить причину неполадки
Как определить перекос дверной створки
Если вы подозреваете перекос конструкции, прикройте створку, а затем проведите по периметру закрытой двери простым карандашом.
Откройте дверь и сравните ее очертания с нарисованной линией. Наличие неровностей свидетельствует о том, что дверь перекошена. Для точности результата используйте строительный уровень.
Таблица значений при регулировке створки двери
Допустим, в результате измерений вы узнали, что ширина нарисованной полоски составляет 8 мм (допустима погрешность в 1 мм). Значит, все в порядке, и перекоса двери нет. Если же ширина одной полоски составляет 12 мм, а другой 4 мм, это наглядно свидетельствует о перекосе двери на 4 мм.
Проверьте также ширину проема по всем сторонам рамы.
Разница в измерениях не должна составлять больше 1 мм. В противном случае проем будет иметь форму бочонка – так происходит при неправильной установке, когда середина рамы притянута к стене более, чем верх и низ. Такие погрешности также приводят к неплотному прижиму.
Замерив ширину створки со всех сторон, вы определите правильность длины импоста. Разница между тремя замерами не должна составлять более 0,5-1 мм. При отличных от нормы показателях длина импоста отличается от необходимой и обуславливает перекос двери.
Для регулирования створки двери понадобится шестигранный ключ
Когда стоит производить регулировку
Необходимость регулирования положения двери появляется, когда при ее открывании / закрывании возникают помехи.
| Виды неисправности | Причина |
| Провисает дверь (цепляется за порог при открывании, начинает чиркать пол) | Конструкция тяжелая и смещается вниз под собственным весом |
| Болтается ручка | Фиксирующие балконную дверь шурупы могут разболтаться при частом открывании |
| Закрывается неплотно, чувствуется сквозняк | Перекос двери или сломалась ручка |
| Створка смещена вбок, задевает центр рамы | Зачастую причина в петлях или сменах температур, что негативно влияет на фурнитуру |
В основном, пластиковая дверь провисает из-за воздействия ее веса на петли, свою роль играет вертикальное положение. Поэтому ее нужно периодически поднимать.
Поначалу проблема малозаметна, активное использование двери будет лишь увеличивать ее, разбалтывая механизм. Причина в проседании петель, на которые воздействует вес полотна, причем не неподвижного, а находящегося в постоянном движении.
Быстрота возникновения проблем зависит от качеств фурнитуры, но может быть у пластиковых, деревянных и ПВХ конструкций любой стоимости. Влияет толщина стекол, количество камер и общий вес.
Если балкон не утеплен, то дверь может заедать посередине в месте расположения замка. Или неплотно прилегать к раме, вне зависимости от надежности фиксирующей ручки.
Детали, прижимающие полотно к его раме, постепенно слабеют, их надо подтянуть или заменить, если простой регулировкой проблема не решается.
Специалисты рекомендуют проверять общее состояние балконной двери периодически
Коротко о главном
Пластиковая дверь балкона со временем начинает плохо закрываться из-за провисания створки, износа, загрязнения фурнитуры или отсутствия смазки на механизмах.
Если система остекления еще на гарантии, то лучше доверить устранение неисправностей обслуживающей компании, в ином случае следуют руководствоваться инструкцией к двери.
Провисание створки происходит под ее собственным весом, поэтому чаще проблема решается посредство регулируемых петель
Второй способ выравнивания створки в проеме – торцевые регулировочные винты – в верхней или боковых рамах.
Плохо закрывается дверь, если неисправно «работает» прижимная фурнитура.
Подвижные дверные ручки и замки с защелкой можно подтянуть, очистить от загрязнения, смазать или заменить на новые.
Основы регулировки двери балкона
Думая, как поднять балконную дверь, сначала нужно определить степень неисправности.
Прикрыв створку, провести линию простым карандашом по периметру. Затем открыв дверь, сравнить ее с полученной линией. Любые неровности говорят о провисании. Строительный уровень поможет уточнить результат теста.
Если ширина полоски 8 мм, значит, стеклопакет исправен. Когда ширина первой полоски 12 мм, а второй — 4, то наблюдается перекос 4 мм.
Если значения в области петель 3-4 мм, а ручки — 6-7 мм, то наблюдается заужение створки 4-6 мм, что говорит о производственном браке. Приподнимать подобные двери смысла нет.
Следует проверить и ширину рамы с обеих сторон. Разница между полученными результатами должна быть минимальной (1 мм максимум). Иначе проем напоминает бочонок, это происходит при неверной установке стеклопакета — середину рамы притянули ближе к стене, чем ее верх или низ.
Допустимые значения
