Защелки для окон
Защелка – это штука, которая удерживает створку окна или балконную дверь в приоткрытом положении без ручек и ключей.
Замок с роликовой защелкой, который не запирается на ключ
Многие годы она устанавливалась только на поворотных и поворотно-откидных конструкциях. Но прогресс дошел до того, что придумали защелки и для раздвижных окон.
Защелки бывают врезные и наружного типа – похожие на детский замок, который запирают на ключ. С запорной планкой (деталь, в которую входит зацеп) и без нее. Механические и магнитные, которые в разы лучше фиксируют створку. Угловые и более продвинутые – роликовые с подпруживанием. Для балконных дверей существуют свои, более мощные запоры.
Общие правила регулирования окон
Необходимо следить за положением створок в открытом и закрытом состоянии круглогодично. Летом створки лучше опускать для качественного теплообмена. Зимой, чтобы уберечь помещение от сквозняков и промерзания окон, следует добиться полного прилегания створок к оконной раме.
Регулировка оконной фурнитура окон ПВХ
После проведения всех регулировочных работ снова проверьте окна на исправность. Если вы придерживались инструкции, функции окна на открывание/закрывание будут работать легко, у них не будут образовываться зазоры, ну а прижимной уровень по периметру будет одинаковым.
Помимо всего прочего существует противовзломная фурнитура для пластиковых окон, которая убережет вас от проникновения грабителей, особенно если вы проживаете на нижних этажах. Она несколько дороже, и немного отличается от обычной фурнитуры на окна. У них имеются грибковидные цапфы, ответные планки изготавливаются из титана и стали, нижняя петля имеет защитный уголок, ручки усилены замком, а также наличие защитной пластины на поворотном механизме.
Регулировка цапф на пластиковых окон
Если вы будете следить за своими окнами, ухаживать и осуществлять профилактические работы, ваши окна будут служить вам долго, сохраняя свои первозданные функциональные свойства.

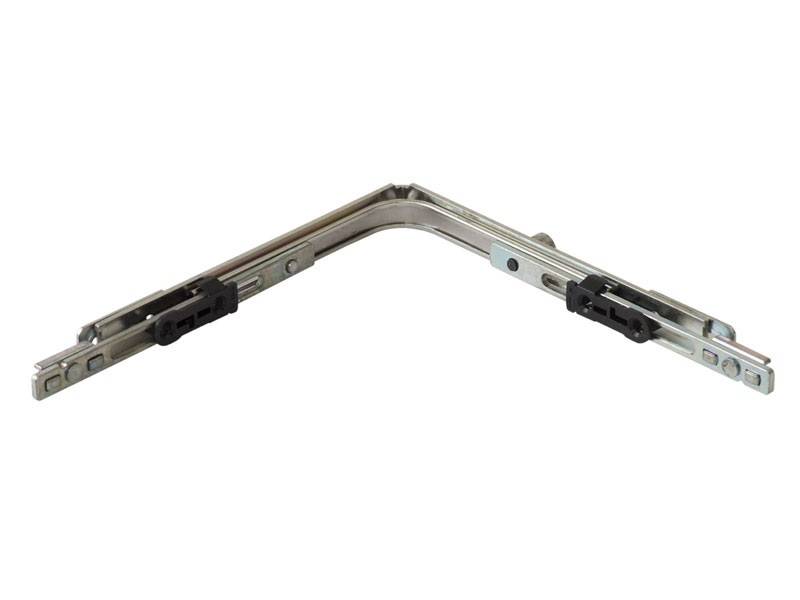

Угловой переключатель
Рис. 14. Угловой переключатель.
Основной функцией углового переключателя является передача движения запирающего механизма через угол. Данная конструкция, как можно догадаться из названия, изготавливается в виде уголка. Материалом, послужившим основой для изготовления углового переключателя, является упругая сталь (гибкость этого сплава позволяет обеспечивать плавный ход всех элементов данного механизма).
Для установки углового переключателя в рамах пластиковых окон создают специальные угловые пазы. Конструкция данного механизма состоит из двух частей – подвижной и неподвижной. В конструкцию первой входят запорные цапфы и планки, которые обеспечивают повышенное прижимание элементов окна. Последняя часть включает в себя 4 пластины из стали. Именно с их помощью становится возможной передача перемещения под нужным углом.
Для превращения простых угловых переключателей в противовзломные данные элементы можно доукомплектовать дополнительными противовзломными цапфами.
Как отрегулировать окно чтобы не дуло
Нередко владельцы ПВХ-конструкций жалуются, что даже при плотном прижиме створок, окна пропускают холодный воздух, а замена уплотнительного материала не решает проблему. Такой дефект проявляется при усадке дома, из-за чего стеклопакет проседает. В результате взаимодействие ответной пластины и запорной части ухудшается, а цапфа не заходит за пластину и не прижимает створку.
В случае проседания постройки, регулировка прижима пластиковых окон окон будет отличаться. Для начала необходимо определить, какие детали не достают до запорных механизмов. В первую очередь следует осмотреть створку и запомнить, где находятся выступы. После закрытия окна необходимо взяться за раму в местах монтажа цапф, а потом потянуть ее на себя.
При наличии контакта, рама сохраняет неподвижное состояние. Однако если он теряется — начинает двигаться. Получив нужные данные, остается разобраться, как отрегулировать створку ПВХ окна.
Для регулировки оконной фурнитуры, следует подготовить такие приспособления:
- Шестигранник.
- Отвертку.
- Плоскогубцы.
Эксперты советуют отказаться от изменения режимов эксплуатации в течение первого года использования стеклопакетов. В новых моделях уплотнительный слой еще не подвергался нагрузкам, поэтому не стоит создавать их своими руками.
Независимо от используемого режима нельзя допускать перекашивания створок. Поэтому иногда приходится корректировать их положение для настройки фурнитуры. Любые провисания и перекосы приводят к деформации уплотнительной детали. Качественно настроенные окна соответствуют следующим требованиям:
- Створки беспрепятственно открываются и закрываются.
- В процессе управления окном скрипы или сторонние звуки отсутствуют.
- Крепежные элементы, которые удерживают створку, вкручены идентичным образом.
- Уплотнительный слой обладает одинаковой толщиной и формой по всему периметру.
Если при выборе зимнего режима сквозняки не исчезли, это указывает на износ уплотнителя. Материал заменяется без особых усилий. Для этого нужно изъять старую подкладку и поставить новую.
Регулировка нижней петли
Если зазор появился в нижней части конструкции, потребуется поменять положение соответствующей петли. Она поддерживает два способа регулировки:
- В горизонтальной плоскости.
- В вертикальной.
В первом случае механизм передвигается горизонтально: ближе к петле или дальше от нее, во втором — поднимается или опускается.
Для управления створкой, ее нужно открыть. Снизу расположены отверстия под шестигранник или «звездочку». С помощью ключа необходимо отрегулировать угол, руководствуясь такими принципами:
- При повороте по часовой стрелке угол приближается к петле.
- При повороте против часовой стрелки — двигается в обратном направлении.
Кроме того, в нижней части петли находится еще один винт. Чтобы получить к нему доступ, следует настроить режим проветривания и демонтировать декоративную накладку. Снять ее достаточно просто. Достаточно оттянуть нижний край на 1-2 мм и направить вверх. После демонтажа защитного колпачка, в верхней части можно увидеть углубление. В него помещается шестигранный ключ на 4 мм.
Регулировка верхней петли
Если проблемы возникли в верхнем углу, потребуется отрегулировать только его. Перед этим следует открыть окно как минимум на 90 °, чтобы комфортно корректировать положение. На верхней створке находится петля, которая отличается по устройству от нижней, но обладает идентичным отверстием под шестигранник.
Между створкой и петлей нужно оставить зазор в пару мм. Это требуется для свободного вхождения поворотно-откидного механизма. После поворота ключа на пол оборота остается проверить, нет ли проблем с открытием и закрытием окон.
Если регулировка пластиковых систем с помощью верхней петли не помогает, следует прижать угол к раме, используя другой винт на поворотно-откидном механизме. К этому узлу можно добраться с помощью одновременного открытия окна в двух положениях.
Для этого створка открывается, а блокиратор в виде язычка или запорной петли прижимается и отводится до упора. Ручка перемещается на режим проветривания, а механизм поворота и открытия конструкции открывается путем подтягивания верхнего края створки на себя.
Запоры для окон
Запоры для окон служат для открывания, закрывания и откидывания створки. В действие мы его приводим, когда крутим ручку. Она, в свою очередь, двигает рычажок – микролифт, который располагается рядом с ней. А уже от него движение передается всей запорной системе. Запоры бывают основными, средними и дополнительными.
Средний запор находится с двух сторон профиля – внизу и сбоку – со стороны петель. Его задача – прижать раму к профилю. Соединяется с поворотно-откидным запором, ножницами, верхним и нижним шпингалетами и штульповым запором.
Дополнительный запор – это многозапорный замок, например.
Основные запоры для окон бывают нескольких видов.
Если вас волнует безопасность вашего жилища, можете установить защиту на окна, помимо запоров. Подробнее в статье: Что защитит окно от взлома?
Самые надежные оконные петли – DR. HAHN, изготовленные в Германии. О них читайте здесь.
Возникли проблемы с фурнитурой? На сайте есть статья, как регулировать пластиковые окна, чтобы створки не провисали и в окно не дуло.
Виды основных запоров
– Поворотно-откидной запор, устанавливают на поворотно-откидных окнах. Внешне он напоминает пластину из двух частей: неподвижной и подвижной. Подвижная часть похожа на гребенку, которая двигает все остальные детали фурнитуры. Как итог, все запорные цапфы встают в планки, так скажем, занимают исходные позиции. И окно закрывается.
У неподвижной части запора есть своя цапфа. И когда вы переводите створку в откидное положение, с помощью этой цапфы вес створки ложится на поворотно-откидную ответную планку.
Штульповый запор используют на окнах без вертикальной перекладины между створками
– Поворотный запор – упрощенная версия первого запора. Он предназначен для поворотных конструкций и не имеет гребенки. Следовательно, движение от ручки не передается сопрягаемым деталям фурнитуры. Рама прижимается к створке только в одном месте – где расположена ручка.
– Штульповый запор, устанавливают на штульповых окнах. Это такие окна, в которых нет импоста – вертикальной перекладины между створками.
Так что задача запора – чтобы створки плотно соединялись между собой. Этому способствует штульп, который имеет вид бруска и устанавливается на одну из створок.
В штульповых окнах всегда одна створка – активная. Она бывает поворотной и поворотно-откидной. Вторая – пассивная. Она не откидывается, и ее можно открыть только вслед за первой.

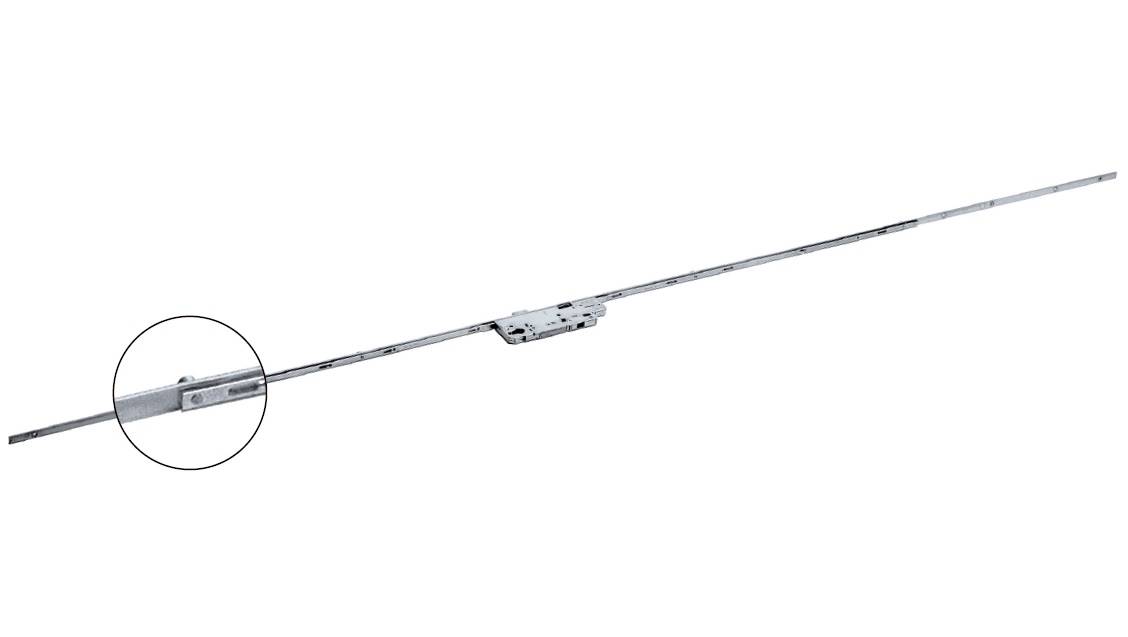

Многозапорный замок
Рис. 10. Многозапорный замок.
Многозапорный замок представляет собой запорное устройство, предотвращающее открытию либо взлому окна и проникновению в помещение посторонних людей либо. Также данный механизм служит отличной защитой детей от несчастных случаев.
Конструкция многозапорного замка состоит из следующих элементов:
- Сплошной штульп (металлическая пластина прямоугольной формы, напоминающая брусок).
- Основной запор.
- Дополнительный запор.
- Подвижная шина (приводит в действия все элементы многозапорного замка).
По способу запирания многозапорные замки подразделяются на два следующих типа:
- Ригельные замки (ригель является основным запирающим элементом)
- Безригельные замки (запирание происходит при помощи защелки либо дополнительных запоров)
По степени надежности многозапорные замки имеют значительное превосходство над однозапорными аналогами.
Декоративные накладки
Рис. 5. Декоративные накладки на пластиковых окнах.
Помимо повышенных прочностных, изолирующих и энергосберегающих характеристик, пластиковое окно должно обладать высокими эстетическими качествами и иметь хороший внешний дизайн. Для этих целей в конструкции профилей можно применять специальные декоративные накладки. Данное приспособление поможет интегрировать пластиковые окна и балконные двери практически в любой дизайн интерьера.
Декоративные накладки представляют собой алюминиевые либо пластиковые полосы. Данный элемент можно стилизовать под натуральное дерево, мрамор, металл, натуральный камень. Благодаря обширной цветовой палитре есть возможность выбирать любое сочетание оттенков и узоров.
Декоративные накладки можно располагать как на внешней, так и на внутренней стороне стеклопакета. Второй способ является немного более сложным с точки зрения монтажа способом, так как в этом случае необходимо внедрять накладки при сборке конструкции окна. Первый способ позволяет использовать элементы декорирования на готовой и установленной конструкции. Накладки также можно устанавливать на оконный профиль. Крепление производится за счет применения шурупов либо специальных растворов.
Регулировка пластиковых окон на зиму
Перед наступлением холодов многие хотят сделать так, чтобы окна закрывались плотнее и не пропускали ни малейшего холодного сквозняка в дом. При слабом прижиме створок вы можете обнаружить, что поднесенное к закрытому окну пламя зажженной свечи или спички сильно колеблется и даже гаснет.
На фото – торцевая сторона створки окна с фурнитурой, хорошо видны в том числе механизмы регулировки прижима
Прижимные механизмы называются запорными цапфами (эксцентриками). При повороте ручки, закрывающем створку, они заходят за прижимные площадки, расположенные по периметру рамы. На каждой створке обычно находится по три эксцентрика, которые выставлены в одинаковое положение (по умолчанию – в среднее, универсальное). Чтобы усилить или ослабить прижим, их нужно повернуть и сдвинуть. Такую регулировку пластиковых окон проделать несложно.
В разных моделях фурнитуры цапфы могут просто поворачиваться с помощью плоскогубцев или гаечного ключа (стандартные), а также иметь отверстие под шестигранный ключ. В некоторых моделях используются механизмы, которые регулируются вообще без инструментов – эксцентрик вытягивается рукой и фиксируется в нужном положении.
Если сдвигать эксцентриковые ролики, поворачивая по часовой стрелке, то створка будет прижиматься к раме сильнее, а если против часовой стрелки – отходить от рамы, уменьшая прижим. На поверхности цапф часто имеются небольшие полоски, по которым легче определять степень прижима. Чем ближе полоска прилегает к уплотнителю, тем сильнее прижим створки. Диапазон регулировок цапф составляет ± 2 мм. В некоторых конструкциях оконной фурнитуры плотность прижима регулируется подкручиванием ключом специальных пластин, расположенных на створке окна.
Кроме того, прижимной механизм есть и на оконных петлях. Там он тоже регулируется при помощи шестигранника. При вращении ключа (против часовой стрелки, когда петли слева, или по стрелке, когда справа) выдвигается язычок, увеличивая плотность прижима створки. На петлях ход регулировки прижима ± 0,8 мм.
При подготовке к зимнему периоду плотность прижима створок окна к раме лучше сделать максимальной
На лето прижим советуют ослабить до средней или минимальной величины, чтобы обеспечить больший доступ воздуха и уменьшить износ уплотнителей
При регулировках важно обеспечить равномерный прижим по всему периметру окна, поэтому каждую цапфу нужно крутить в одном и том же направлении и выставлять в одинаковое положение
Профессионалы по ремонту пластиковых окон предупреждают, что регулировки плотности прижима лучше делать в минимальных диапазонах, особенно в первый раз. Дело в том, что уплотнители на створках со временем изнашиваются, ссыхаются, и прижимать приходится все сильнее. Если же вы зажмете их слишком сильно с самого начала, то резина потеряет свои свойства гораздо быстрее. Тогда уже ситуацию исправит не регулировка прижима, а замена уплотнительной ленты. В этом, кстати, нет ничего сложного: старая резина удаляется, а новая вставляется в специальный паз.
Изношенный резиновый уплотнитель заменить легко: старая резина удаляется, а новая вставляется в специальный паз
Чтобы сделать все правильно, рекомендуем вам дополнительно посмотреть, как выглядят цапфы (эксцентрики) и каким образом изменяется прижим створок при регулировке пластиковых окон, в следующем видео. Так вам будет проще провести необходимую подготовку окон к зимнему сезону.
Детский замок
Рис. 8. Детский замок.
Если в доме маленькие дети – любой предмет становится потенциально опасным. Особенно это касается окон. Поэтому для предотвращения несчастных случаев рекомендуется оснастить их специальными замками от детей. В настоящее время существуют следующие виды данного механизма:
- Оконная ручка со встроенным замком. Является одной из простейших разновидностей данной конструкции. Преимущества – проста и надежность эксплуатации. Недостатки – ключ требуется хранить в надёжном месте, и не терять.
- Блокиратор створки поворотно-откидного типа. Данный механизм крепится снизу створки. Надежно фиксируя ее положение, он не позволит ребенку открыть или закрыть окно, при этом оставив минимально необходимое для проветривания пространство.
- Штек-розетка с заглушкой. Данный механизм представляет собой запирающую розетку со съемной ручкой, которая хранится в недоступном для ребенка месте. Для открытия окна достаточно присоединить ручку к розетке.

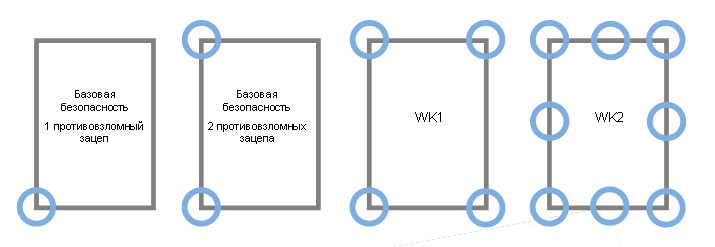

Классы защиты 1-3 по DIN V ENV 1627-1630
Степень защиты 1 (WK1): Базовая защита от применения физической силы, например, удара ногой, плечом и т.д. Для этого устанавливаются дополнительные грибовидные цапфы, защита ручки от высверливания или закрывающаяся ручка, которая предотвращает сдвиг фурнитуры. Кроме того, все углы окна оснащаются деталями фурнитуры с повышенной безопасностью.
Степень защиты 2 (WK2): Защита против таких инструментов как отвертка, плоскогубцы или клинья. Фурнитура уровня защиты WK 2 – это больше, чем просто безопасность. Все углы окна оснащены специальными деталями повышенной прочности. Количество противовзломных грибовидных цапф увеличено для этой фурнитуры с 4 до 8.
Степень защиты 3 (WK3): Защита от взлома с использованием монтировки и лома. Проведено испытание при имитации ручного взлома — «грабителям» не удается открыть окно в течение 20 минут, ручка выдерживает высверливание в течение 5 минут. При данном классе защиты все углы окна оснащены специальными деталями повышенной прочности. В общей сложности 13 грибовидных цапф со всех сторон окна защищают его от взлома. Запирающаяся ручка препятствует сдвигу фурнитуры. Кроме того, безопасность обеспечивается защитой ручки от высверливания.
Противовзломная фурнитура не дает 100% защиту от взлома. Следует понимать, что защита жилища – это ряд комплексных мер и определенных требований
Касаемо окна — это и остекление, и материал и конструкция профиля, и в том числе установка взломоустойчивой фурнитуры и, что очень важно – качественный монтаж окна. Устанавливая противовзломные окна, вы конечно платите немного дороже, но это позволит вам уберечь ваш дом от краж
Собственная безопасность и сохранность имущества – это не та сфера, на которой стоит экономить.
Как отрегулировать петли створок пластикового окна?
Помимо сезонной корректировки степени прижима регулировка пластиковых окон также производится за счет подтягивания/ослабления винтов в петлях, которыми створки крепятся к раме. Их две – одна снизу, вторая сверху. Они различаются по конструкции, поэтому поджимаются по-разному.

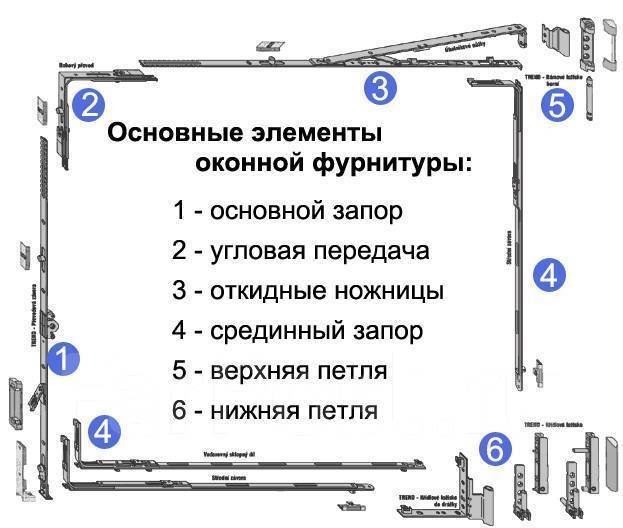

Варианты механизмов пластикового окна
Регулировать петли на пластиковых окнах приходится из-за:
- изначально плохой неграмотной настройки оконного блока при установке;
- естественного износа уплотнителя;
- неаккуратного и грубого закрывания створок;
- усадки оконной конструкции;
- изнашивания деталей поворотно-откидного механизма.
В результате всего этого створка проседает и не притворяется плотно либо вовсе не закрывается. Однако чтобы вернуть ее на место, достаточно лишь подтянуть петли. Причем выполнить такое подтягивание можно собственными силами. Вызывать мастеров из устанавливавшей окно компании не потребуется. Достаточно иметь под рукой отвертку и шестигранный ключ. Это не ремонтировать бензиновые генераторы для дома либо насос погружной для грязной воды, с оконными конструкциями все обстоит на порядок проще.

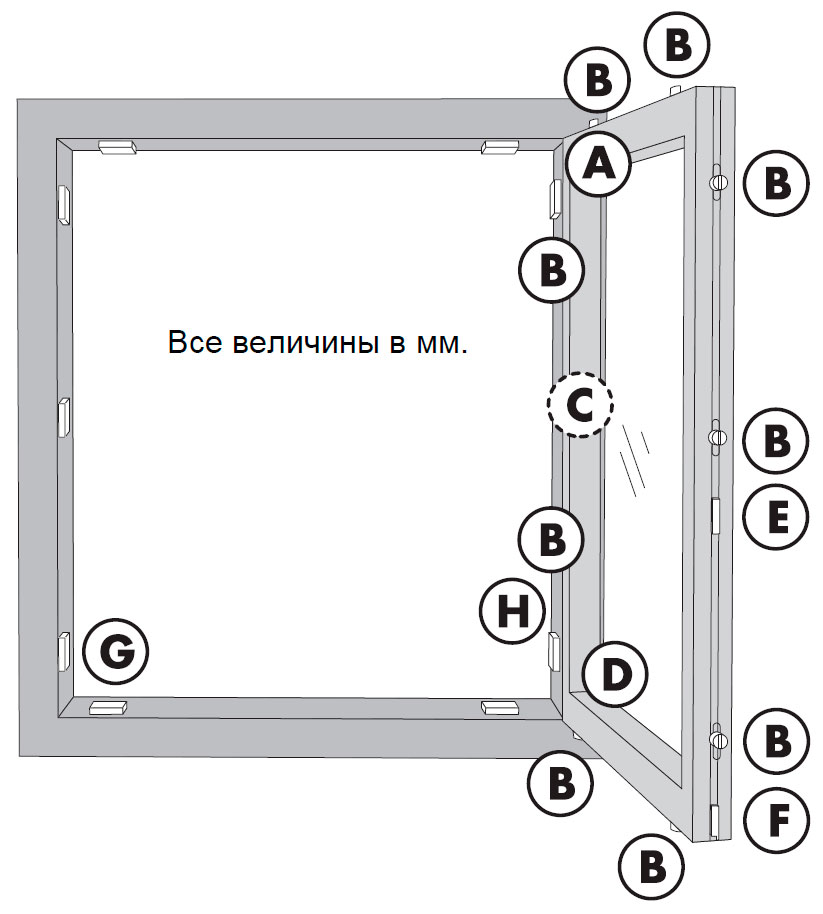

Места регулировки пластикового окна
Верхнюю

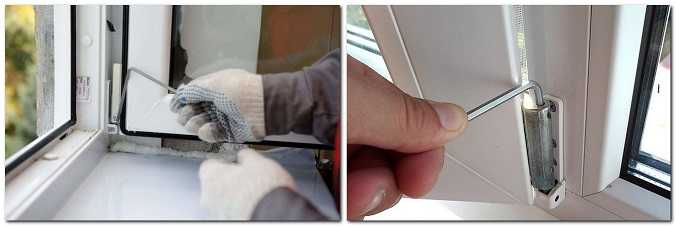

Регулировку петли сверху производят сбоку шестигранником при полностью открытой створке. После поворота там винта по часовой стрелке оконное полотно отодвигается от рамы, а при затягивании против – прижимается, чтобы сверху меньше дуло.
Для более точной настройки на верхнем поворотно-откидном механизме также имеется еще один болтик. Но чтобы добраться до него, придется прижать блокиратор (выставить его строго вертикально) и повернуть ручку на верхнее проветривание (также в вертикальное положение). В результате створка сверху должна оттянуться от рамы, повиснув на нижней петле и открыв полный доступ к верхней.
Регулировка верхней петли
Здесь важно не затянуть слишком сильно регулировочные болты. Между створкой и рамой должно оставаться небольшое пустое пространство, где при закрытии окна будет помещаться поворотно-откидное устройство, выполненное из стали
Нижнюю
У нижней петли также два винта для регулировки. Один из них расположен сбоку в самом низу. Он отвечает за подстройку по горизонтали – прижимает к раме либо оттягивает от нее створку.
Второй находится непосредственно в самом поворотном механизме. Чтобы добраться до него, надо снять пластиковый колпачок-накладку с петли. Этот винт позволяет отрегулировать открывающееся оконное полотно по вертикали (высоте). Поворот по часовой стрелке – оно приподнимается, против – опускается.
Регулировка нижней петли
Манипуляции при самостоятельном подтягивании петель на пластиковом окне следует производить крайне осторожно и без приложения излишних усилий. Не стоит сразу до упора заворачивать или откручивать регулировочный винт. Лучше провернуть его сначала на четверть оборота и прикрыть створку для проверки, чтобы посмотреть насколько она стала ровнее сидеть в раме
И только потом при необходимости можно болтик подкручивать еще дополнительно
Лучше провернуть его сначала на четверть оборота и прикрыть створку для проверки, чтобы посмотреть насколько она стала ровнее сидеть в раме. И только потом при необходимости можно болтик подкручивать еще дополнительно.
Как выбрать фурнитуру для пластиковых окон?
Выбирая пластиковые окна и анализируя, какая понадобится фурнитура для окон ПВХ необходимо обратить внимание на следующие особенности:
Долговечность эксплуатации;
Герметичность и надежность;
Звукоизоляционные характеристики;
Теплоизоляционные качества;
Привлекательный внешний вид (немаловажно).
Важно! Стоит отметить, что именно из-за некачественных крепежных элементов, выбранных потребителями для пластиковых окон, совершается около 5-7% взломов домов и квартир. Не стоит экономить на таких важных составляющих ПВХ окон, в среднем, цена фурнитуры должна составлять около 20% стоимости всей конструкции
Информация, как отрегулировать пластиковые окна самому
Когда надо регулировать окна ПВХ
В принципе, не всегда надо ждать, когда в оконном проёме появится какая-то проблема. Регулировка окна может быть и чисто профилактической мерой, которая, во-первых, продлит ему жизнь, во-вторых, даст возможность обнаружить намечающуюся неприятность.
Итак, какие же проблемы могут возникнуть в процессе эксплуатации оконной конструкции:
- стали провисать створки;
- расшатались ручки;
- появился небольшой сквозняк;
- сложно стало открывать или закрывать створки;
- потрескались резиновые уплотнители;
- и прочее.
Понятно, что качество изделия чаще всего влияет на технические и эксплуатационные характеристики конструкции. Поэтому специалисты советуют выбирать окна, в составе которых присутствуют качественные материалы и элементы. Во-вторых, на появление проблем обязательно будет влиять интенсивность эксплуатации окна. То есть, как часто вы им пользуетесь. А точнее, как часто открываются и закрываются створки, форточки.
Частое открывание окна – причина снижения эксплуатационного ресурсаИсточник yandex.net
Итак, процесс регулировки несложен. Но перед тем как отрегулировать пластиковые окна самостоятельно, надо определить причину появившейся проблемы. Вот наиболее встречающиеся:
Окно закрыто, но сквозняк ощущается, особенно вблизи проёма. Вероятнее всего створка плохо прижимается к раме. Но если окно эксплуатируется более 10 лет, то причиной сквозняка может стать резиновое уплотнение. Оно просто со временем потеряло свою эластичность.
Ручка разболталась. Это самая часто встречающаяся неприятность. Даже высококачественные элементы фурнитуры выходят из строя с завидной периодичностью
Здесь важно не упустить момент. То есть если обнаружили, что ручка слабо прикреплена к раме, её сразу надо вскрыть и отрегулировать. Если этого не сделать во время, то велика вероятность, что маленькая неприятность станет большой проблемой
То есть придётся менять её
Если этого не сделать во время, то велика вероятность, что маленькая неприятность станет большой проблемой. То есть придётся менять её.
Створка окна провисла. Обычно такое случается с теми створками, которые часто находятся в положении «открыто». Под действием своей массы створка давит на петли, в конструкции которых со временем появляется люфт. Обычно это случается или со створками больших размеров, или когда в них вставлен многокамерный стеклопакет.
Створка сместилась или горизонтально, или вертикально. Обычно сигналом к тому, что это произошло, выступает цепляние створки к раме в центральной её части. Казалось бы, проблема не большая. Но именно она приводит к тому, что со временем появляется сложность открывания и закрывания окна. А впоследствии и невозможность проведения этой операции.
Ручку заклинило или ею стало сложно пользоваться – поворачивается с трудом. Решается проблема просто: фурнитура разбирается, внутренности очищаются от грязи, и смазывается машинным маслом. Специалисты рекомендуют эту процедуру проводить хотя бы один раз в год. И при этом использовать масло, в котором не содержатся кислоты или щелочи.
Давайте более подробно рассмотрим, как правильно решать все эти проблемы.
Заклинило ручку пластикового окнаИсточник zavod-gornica.ru
