Нужна ли контробрешетка под металлочерепицу

На каких крышах контробрешетка не нужна

Современный подход к экономичному дому требует использования утепленных крыш.

А в них без контробрешетки не обойтись.

Но строятся на загородных участках постройки бытового назначения.

Это может быть гараж, сарай и прочее.

В них обычно возводятся неутепленные кровли, под которыми устраивают чердачные помещения для хранения разного домашнего скарба или садового инструмента.

На таких крышах обрешетку устанавливать необязательно.

Нередко вдруг приходит идея использовать чердак для других нужд.

И хозяин начинает искать способы утепления чердачного помещения.

Вот тогда-то он и вспомнит, что зря не сделал контробрешетку.

Поэтому перед тем как начинать возводить не утепленные кровли, постарайтесь все предугадать заранее, сопоставьте свои планы на будущее.

И последнее.

Материалы для контробрешетки.

Обычно для этого используется брус, изготовленный из мягких пород древесины.

Негативного воздействия эта конструкция чувствовать не будет, потому что надежно защищена кровельным материалом.

Видео о монтаже контробрешетки.

Так что требования к ее качеству не самые жесткие.

Крыша – важный элемент дома, защищающий жилье от наружных воздействий. В частном строительстве наибольшее распространение получили и вальмовые крыши.

Двускатные конструкции образуются двумя наклонными плоскостями и должны обладать углом наклона больше 2.5 градусов.

Вальмовая по своему устройству похожа на двускатную крышу, но вместо двух наклонных плоскостей здесь предполагается четыре
– конструкция отличается наклоном с каждой стороны.

Основным элементом таких крыш являются , представляющие собой каркас, поддерживающий все остальные составляющие. Изготавливаются стропила из металлического уголка либо деревянного бруса.

Для скрепления стропильных элементов применяется – доски в 20-35 мм толщиной, набитые поперек стропил. Обрешетка также задействуется для закрепления кровельных материалов ( , и др.). Для изоляции от шума, холода и влаги применяется — и – что также служит защитой для .

Обрешетка и контробрешетка крыши устанавливается сверху гидробарьера, при этом ее элементы располагаются поперек основной обрешетки. Контробрешетка (брус 20×20 либо 20×30 мм) создает необходимый зазор между кровлей и стропилами.

Контрбрусья способствуют циркуляции воздуха между профилированными листами, обрешеткой и водонепроницаемой пленкой. здесь обеспечивается специальными технологическими зазорами у и вдоль скатов, а также вентиляционными окнами. Работы по устройству крыши должны подчиняться главному принципу: создать необходимую герметичность.

Контробрешетка – это часть кровельной системы в виде деревянных брусков, которые монтируются поверх гидробарьера на стропила
. Предназначена она для проветривания подкровельного материала благодаря созданным зазорам. Она может быть смонтирована при любых изоляционных либо кровельных материалах.

Утепляя подкровельные пространства, не рекомендуют использовать . Данные материалы не пропускают пар и могут создать вредный для металла и древесины эффект термоса. Контробрешетка обычно выполняется из деревянного бруска сечением 25×50 мм и больше
. Наиболее надежной считается обрешетка из бруса размером 40×50 мм. По ходу монтажа могут использоваться цельные либо составные бруски.

Отличие обрешетки от контробрешетки заключается в следующем:

1. При устройстве контрреек, их монтируют на стропила, сразу за гидроизоляцией; обрешетку же монтируют поверх контробрешетки;
2. Расстояние между фрагментами контробрешетки равно расстоянию между стропилами; обрешетка может быть сплошной или с интервалом, зависящим от типа кровли и ;
3. Основная функция контробрешетки – вентиляция подкровельного материала
   ; традиционная обрешетка применяется для скрепления кровельных материалов и стропильных элементов.

ОБРАТИТЕ ВНИМАНИЕ!

Благодаря контробрешетке минимизируется воздействие влаги на кровлю и на внутренние помещения
. Контрбрус защищает гидроизоляционную пленку от различных повреждений и провисаний, препятствующих вентиляции.

В случае незначительных перепадов высоты частей стропильной системы, контрбрусья помогают подравнять скаты крыши. Контробрешетка также позволяет кровельщикам передвигаться по конструкции, не повреждая изоляцию (рубероид и пр.).

Контробрешетка — что это такое (фото пример):

В чем разница между контробрешеткой и обрешеткой?

Далеко не все знают, что представляют собой и какую роль выполняют контр рейки, ошибочно принимая их за стандартную обрешетку

Но разница у этих двух элементов довольно существенная, поэтому важно окончательно разграничить эти две системы и разобраться, в чем состоит отличие таких конструктивных частей кровли, как обрешетка и контробрешетка

Обрешетка бывает двух видов:

Суть сплошной обрешетки заключается в том, что зазор между досками имеет расстояние менее 1 сантиметра.

Монтируется она обычно укладкой двух слоев:

• первый из них – разреженный;
• второй – сплошной, состоящий из устойчивой к влаге фанеры или ориентировано-стружечных плит, укладываемых под углом, равным 45 градусов относительно первого слоя.

Также примечательно, что обрешетка обладает еще и хорошими термо- и звукоизоляционными свойствами.

Сплошная обрешетка подойдет для укладки таких кровельных покрытий, как:

Если говорить о разреженной обрешетке, то она применяется на кровлях, выполненных из стали, с волнистыми покрытиями, из песчано-цементной черепицы или черепицы на основе глины.

Чтобы соорудить обрешетку, нужно воспользоваться брусом, имеющим сечение 50×50 миллиметров или 60×60 миллиметров. Крепить систему к контробрешетке следует гвоздями, имеющими длину, равную толщине двух используемых брусьев.

Контр брусья, или контр обрешетка представляют собой бруски из дерева, которые набиваются на стропильные ноги поверх гидроизоляционного материала.

Цель монтажа контр брусьев состоит в обеспечении гидроизоляции вентиляционным слоем. Защитой от воды может стать обычный рубероид или пленки или мембраны, препятствующие проникновению влаги.

Основной задачей контробрешетки является создание канала вентиляции между слоем гидроизоляции, обрешеткой и покрытием для кровли.

В течение срока службы внутренняя сторона покрытия может стать местом образования конденсата, который, в свою очередь, накапливаясь, может стать причиной появления гниения конструкции кровли.

Поэтому еще одним положительным свойством контр брусьев является обеспечение воздушного притока в те места, которые требуют вывода излишков влаги.

Основой контр брусьев служат доски, имеющие сечение 30×50 миллиметров. В том случае, если крыша имеет сложную конфигурацию и длинные стропила, заготовки должны иметь параметры 50×50 миллиметров.

Монтаж контробрешетки

1. Бруски набивают на стропила с уже настеленной гидроизолирующей пленкой. Т.е. шаг между ними равен шагу между стропилами. Ни от кровельного материала, ни от угла кровли не зависит. Фиксируют оцинкованными гвоздями с шагом 30 сантиметров.
2. В коньковой области концы брусков спиливают, чтобы они плотно примыкали друг к другу. Угол зависит от угла крутизны скатов.
3. В ендове рейки обрешетки располагают на расстоянии около 10 сантиметров от внутреннего угла с обеих сторон. Крепят к продольным доскам ендовы.

Далее устанавливают доски основной обрешетки, начиная от карниза.

Обратите внимание

Доски кладут параллельно карнизному свесу и фиксируют гвоздями в каждое стропило. Шаг между досками зависит от крутизны ската и рекомендаций производителя к конкретной марке металлочерепицы. Неизменны только два правила:

• Первая (карнизная) доска толще рядовых;
• Расстояние между ней и второй доской меньше, чем шаг между остальными досками обрешетки.

Рекомендуемые размеры досок обрешетки различны для моделей черепицы разных марок.

Монтаж контробрешетки и обрешетки несложен. Но в любом случае профессионалы выполнят его быстрее и качественнее.

Обратитесь к нам: мы сделаем каркас под вашу кровлю недорого, в короткие сроки и с гарантией. Фотоотчеты по проделанным работам с описанием и ценами можно посмотреть здесь.

Как сделать обрешетку своими руками

Устройство и виды обрешетки

Перед тем, как делать обрешетку под металлочерепицу, необходимо выяснить вид будущего настила, который бывает сплошным или решетчатым. Устройство обрешетки под металлочерепицу напрямую зависит от длины волны будущего профиля. В случае использования сплошной обрешетки используются обрезные доски размером 32×100 мм или брусья с сечением 50×50 мм. Доски или брусья кладутся почти вплотную друг к другу, на расстоянии 10 мм, для обеспечения необходимого вентилирования подкровельного пространства.

пример сплошной обрешетки

Если будет использоваться решетчатый настил, то монтаж обрешетки под металлочерепицу несколько усложняется, но вместе с этим сокращается расход материалов, что приводит к экономии средств и облегчению общего веса крыши.

решетчатый настил на кровельном пироге

Особенности для разных видов кровли

• Нужна ли контробрешетка под металлочерепицу? Металлочерепица – весьма неоднородный кровельный материал, разные виды которого различаются по толщине, теплопроводимости, устойчивости к солнечному излучению. Ответь может быть только положительным. Излишнее скопление влаги вредно не только для дерева, но и для металла – может образовываться коррозия, которой можно избежать при хорошей вентиляции.
• Нужна ли контробрешетка для так называемого «холодного чердака»? Холодный чердак – участок пространства под крышей, который обособлен от основной части дома и не имеет собственной терморегуляционной системы. Разумеется, чаще всего такие помещения не являются жилыми, заходят туда редко, уборки, соответственно, тоже проводятся нечасто. Это создает идеальные условия для скопления воды, значит, требует особенно хорошей вентиляции, поскольку неприятный запах и гниение может распространиться и на жилые части дома.
• Нужна ли контробрешетка под профилированный лист (профлист)? Профилированный лист – металлический кровельный материал, который легко устанавливается, немного весит и является весьма долговечным. Сам по себе он не подвержен коррозии, однако для предотвращения его провисания используют деревянную обрешетку. В свою очередь, для создания зазора между гидроизоляцией и обрешеточными брусьями стоит использовать контррейки.
• Нужна ли контробрешетка под мягкую кровлю? Мягкой называют кровлю, которая выполнена из битума – материала, изготавливаемого на основе смолистых минеральных веществ. Плитки из битума отличаются эластичностью, легкостью, огромным сроком службы – от 50 лет. Одним из их преимуществ и одновременно недостатков является полная герметичность и неспособность пропускать воздух – с одной стороны, она имеет хорошую теплоизоляцию, с другой – кровельное пространство сложно вентилировать, что способствует образованию конденсата. Контррейки следует установить для создания пространства, в котором будет циркулировать воздух и не давать скапливаться лишней влаге. При изготовлении контрбрусьев для мягкой кровли обычно используют мягкие же сорта древесины: осину, кедр и другие.

Вы ищете высококачественные строительные материалы по разумным ценам для вашего дачного домика? Получите код скидки от производителя и используйте его при строительстве дома.

Правила монтажа обрешетки под металлическую черепицу

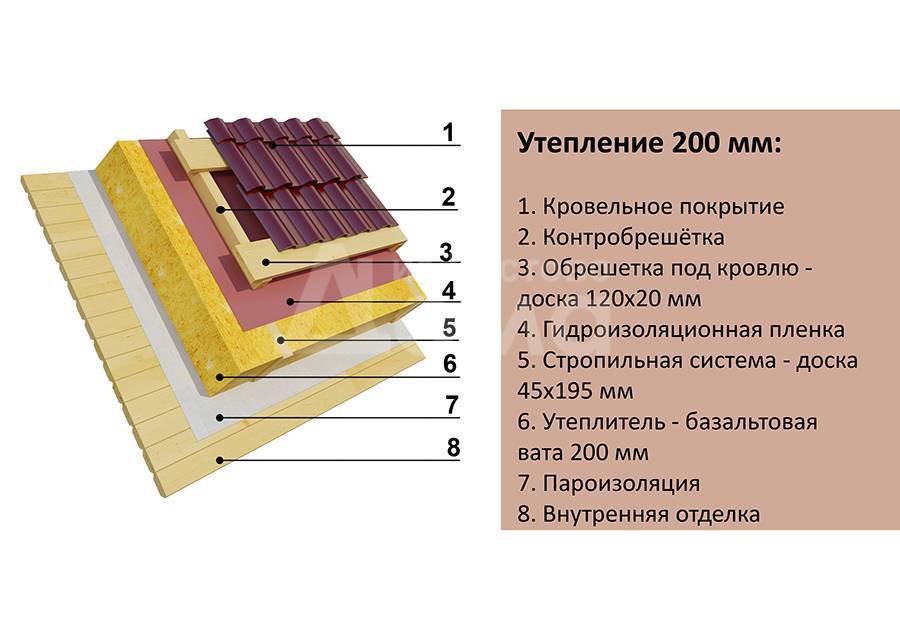

Устройство кровельного пирога крыши

Кровельный пирог представляет собой специальную конструкцию, защищающую кровлю от различных негативных воздействий, и состоит из следующих элементов:

Паробарьер. Защищает теплоизоляцию от испарений со стороны помещения. Укладывается из пленки, скрепленной соединительной лентой. Новые технологии данного устройства могут включать фольгированный слой, улучшающий огнеупорные и теплоизоляционные показатели. Теплоизоляционный слой. Обычно выполняется с помощью плит из минваты, обработанной специальными пропитками, или с использованием экструдированного пенополистирола. Чтобы защитить теплоизоляционный слой от проникновения влаги, монтаж осуществляется при снижении влажности древесины минимум на 18%.

Вентиляционные зазоры. Для устройства вентиляции возле конька располагают вентиляционные отверстия и карнизные короба. Система защиты от обледенения. В местах возможного обледенения и скопления снега располагают нагревательные кабели, подключенные к блоку управления и термодатчику. Данная система отключается и включается автоматически. Влагоизоляция. Выбор гидроизоляционного барьера зависит от конкретного кровельного материала

Здесь важно правильно расположить стороны материала: одна направляется к кровле, другая — к утеплителю. Гидробарьеров существует несколько разновидностей

Диффузионные и супердиффузионные мембраны — это пленки с микроотверстиями, задерживающими влагу, но пропускающими пар. Конденсатные пленки применяются вместе с двумя вентиляционными зазорами (влага, попадая на пленку, перемещается в вентиляционный зазор).

Особенности монтажа кровельного пирога зависят от материала для основания крыши.

Выполнение работ

Теперь приступим к обсуждению вопроса как провести монтаж котробрешетки на крыше покрытой металлочерепицей. В принципе, ничего сложного тут нет. Все работы может выполнить даже человек, не обладающий навыками строителя. Сам монтаж проводится в следующей последовательности:

Первым делом нужно обработать деревянные элементы контробрешетки антисептическим составом. Без такой пропитки вся конструкция быстро выйдет из строя под воздействием влажной среды. Кроме того, деревянные элементы обрабатывают средством, которые предотвратит их возгорание. Эти расходы не стоит считать излишними, та как речь идет о вашей безопасности.
Размеры контробрешетки под металлочерепицу будут соответствовать расположению стропил. Крепить бруски к основной обрешетке не стоит. Лучше всего, чтобы бруски дополнительной обрешетки крепились к самим стропилам, вдоль них

При этом, на каждую стропилу будет прибиваться по несколько брусков
Поэтому стоит учитывать, что между ними нужно оставлять расстояние не более двух сантиметров.
Очень важно обратить внимание на монтаж контробрешетки в месте расположения ендовы. Здесь на металлочерепицу, а значит и на всю конструкцию крыши, будет оказываться повышенная нагрузка (особенно в зимний период)
Поэтому размер шага контрреек нужно выбирать не более десяти сантиметров.
Последний брусок возле конька контробрешетки должен располагаться непосредственно на самой вершине ската

При этом, чтобы конек лег ровно, контррейку подпиливают под углом.
Контробрешетку крепят на саморезы (гвозди) с шагом до 30 см

После проделанных действий приступают к монтажу обрешетки

При этом, чтобы конек лег ровно, контррейку подпиливают под углом.
Контробрешетку крепят на саморезы (гвозди) с шагом до 30 см. После проделанных действий приступают к монтажу обрешетки.

Видео по теме:

Сделать контробрешетку под кровлю из металлочерепицы несложно. Главное выполнить все работы аккуратно. От того, как ровно будут смонтированы деревянные бруски контробрешетки, во многом зависит качество укладки металлочерепицы. Что в свою очередь повлияет на ее долговечность.

Также при креплении деревянных брусков контробрешетки важно не повредить слой гидроизоляции. Многие применяют простую толстую полиэтиленовую пленку. А этот материал достаточно легко можно порвать

Будьте осторожными

А этот материал достаточно легко можно порвать. Будьте осторожными.

Теория устройства обрешетки под металлическую черепицу

Перед процессом укладки кровельного покрытия следует позаботиться о создании лучших условий для прочного и надежного настила, поскольку для возведения любого типа кровли требуется обрешетка с различным шагом. Доски для контробрешетки  под металлочерепицу могут иметь разную толщину. Так, при покупке материала для обрешетки толщиной 30мм, по факту получатся элементы, ширина которых будет отличаться относительно заявляемых в пределах 5 мм.

Данное явление наблюдается практически всегда. Исключением является лишь калиброванная строганная доска. Именно поэтому, подготовка к монтажу обрешетки для укладки металлической черепицы предполагает калибровку и выравнивание досок.

Такая процедура позволяет исключать на смежных рядах и стыках обрешетки, отличающиеся по ширине и толщине доски. Так как использование разнокалиберных досок, значительно различающихся по размеру, приведет к затруднениям при укладке металлочерепицы.

Использование доски толщиной 30 мм позволяет иметь запас, необходимый при распилке, способный уменьшить ее толщину.

Обрешетка под металлочерепицу

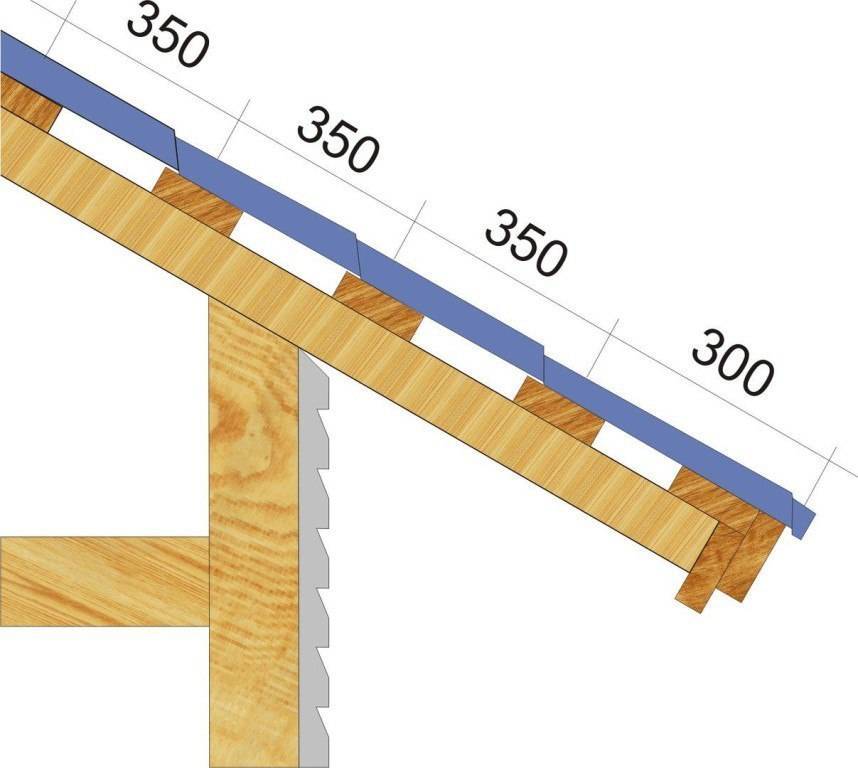

Шаг обрешетки под металлочерепицу следует проводить по следующим правилам:

Расстояние между элементами брусьев обрешетки указывается в инструкции к типам кровли. Его считают от верхней точки одной доски до низа второй доски.

Шаг обрешетки подбирается в соответствии с типом металлической черепицы, так как для различных профилей необходим различный шаг.

Между двумя первыми досками обрешетки значение шага должно быть меньше, чем элементами брусьев.

На шаг обрешетки под металлочерепицу влияет уклон ската кровли, а так же величина выступа кровли за крайний брусок обрешетки.

На расчет шага обрешетки может влиять наличие водосточной трубы, которая может иметь различную ширину и конфигурацию. При закреплении водостока к лобовой доске, его прибивают к выступу. Важную роль играет диаметр водосточного желоба. Так, например, при диаметре желоба 9 см требуется выступ равного размера, при 12 см – большего.

Выступ кровельного материала начинает высчитываться либо от стропильного среза или от лобовой доски. Таким образом, чем круче угол кровельного ската, тем ниже следует опустить металл для того, что бы выровнять длину выступа. В случае если расчет будет неверным, то обрешетка металлочерепицы может располагаться не там, где должно производиться крепление саморезами металлочерепицы.

Между двумя досками расстояние рассчитывается с помощью уровня. Далее измеряется расстояние от верхней точки самой первой волны до края нижней части листа металлочерепицы, сделать отметку.

Далее необходимо по уровню определить положение листа кровли, приставить угольник прямым углом к лобовой доске и отложить точку необходимого выступа. Далее следует довести уровень до данной точки.

От самого края лобовой доски необходимо провести вертикально линию до ранее установленного уровня и сделать отметку. Между двумя сделанными метками получится определенное расстояние между низом первой доски и верхом второй доски обрешетки с учетом выступа материала кровли и уклона ската.

Первую доску обрешетки следует делать более толстой, так как это поможет  избежать висящий выступ при закреплении материала кровли.

Длина прочих досок обрешетки при возведении кровли отмеряется от верха второй доски через равные промежутки, соответствуя кровельному профилю. Отметки необходимо наносить через несколько стропил, так как в итоге доска может оказаться кривой. В таком случае придется применять меры для ее выравнивания, что бы кровля лежала прочно и ровно.

После того, как закончены первые три или четыре ряда обрешетки, остальные доски, для удобства, можно уложить на скат.

Доски, находящиеся в одном ряду обрешетки, стоит соединять на стропилах. Не стоит укладывать доски внахлест под кровельным материалом. Разницу в стыках необходимо выполнять по стропилам.

Обращаем ваше внимание на то, что обрешетку следует стыковать на одном стропиле. Это позволит обеспечить жесткость конструкции. Так же не забывайте, что укладка и расчет обрешетки необходимо производить сверху вниз

А так же учитывать длину остатка кровельного  материала

Так же не забывайте, что укладка и расчет обрешетки необходимо производить сверху вниз. А так же учитывать длину остатка кровельного  материала.

Виды обрешетки крыши

Советы по строительству обрешетки

Для обрешетки подбирают доски с сечением 100 на 30 мм. В том случае, если шаг расположения стропильных ног превышает 900 мм, для обрешетки требуются доски с большим сечением (100 на 50 мм)

Важно, чтобы все доски имели одинаковую толщину. Первая доска обрешетки должна быть толще остальных на 15 мм, кроме того, она обязательно должна быть прямой и установленной строго горизонтально по отношению к карнизу

Для обрешетки следует использовать только хорошо просушенный лесоматериал. Если собрать конструкцию из сырой древесины, то она начнет высыхать со временем, давая усадку, что приведет к расшатыванию креплений и разрушению конструкции. Не рекомендуется брать для обрешетки древесину плохого качества (сучковатую, с трещинами и прочими дефектами). Обрешетка испытывает достаточно серьезные нагрузки в процессе эксплуатации (в том числе и снеговые), поэтому ее собирают из досок хорошего качества. Расстояние между первой и второй досками обрешетки делают меньше, чем между остальными. Так, если общий шаг расположения досок 350 мм, то расстояние между первыми двумя обрешетинами делают 280 мм. В местах выхода на кровлю печной трубы и вентиляции, а также около люков и мансардных окон обязательно делают отбортовку гидроизоляционного материала на стенки выхода и монтируют сплошной настил обрешетки. Торцевая планка на обрешетке должна быть выше общего уровня настила на высоту листа металлочерепицы. С двух сторон коньковой планки рекомендуется уложить по дополнительной доске и тщательно их укрепить

Первая доска обрешетки должна быть толще остальных на 15 мм, кроме того, она обязательно должна быть прямой и установленной строго горизонтально по отношению к карнизу. Для обрешетки следует использовать только хорошо просушенный лесоматериал. Если собрать конструкцию из сырой древесины, то она начнет высыхать со временем, давая усадку, что приведет к расшатыванию креплений и разрушению конструкции. Не рекомендуется брать для обрешетки древесину плохого качества (сучковатую, с трещинами и прочими дефектами). Обрешетка испытывает достаточно серьезные нагрузки в процессе эксплуатации (в том числе и снеговые), поэтому ее собирают из досок хорошего качества. Расстояние между первой и второй досками обрешетки делают меньше, чем между остальными. Так, если общий шаг расположения досок 350 мм, то расстояние между первыми двумя обрешетинами делают 280 мм. В местах выхода на кровлю печной трубы и вентиляции, а также около люков и мансардных окон обязательно делают отбортовку гидроизоляционного материала на стенки выхода и монтируют сплошной настил обрешетки. Торцевая планка на обрешетке должна быть выше общего уровня настила на высоту листа металлочерепицы. С двух сторон коньковой планки рекомендуется уложить по дополнительной доске и тщательно их укрепить

Это способствует укреплению коньковой доски стропил. Нижняя доска обрешетки может быть использована как опора для крепления крюков водосточного желоба.

Начинающим мастерам будет полезно наглядно увидеть, как монтируется обрешетка под металлочерепицу – видео на эту тему можно легко найти в сети. В таких обучающих роликах, как правило, подробно показано, как нужно выполнять все необходимые операции.

Выводы:

Таким образом, этап кровельных работ, включающих монтаж контробрешетки и обрешетки, является очень важным. От того, насколько качественно выполнена эта работа зависит долговечность кровли. Грамотно уложенная обрешетка – это гарантия того, что монтаж металлочерепицы пройдет без затруднений.

Кроме того, наличие правильно смонтированной обрешетки существенно снижает шум во время дождя, то есть повышает звукоизоляционные качества кровли.

Следовательно, к выполнению данного этапа работ нужно подходить не менее ответственно, чем к укладке самой металлочерепицы, а при отсутствии необходимых строительных навыков для строительства обрешетки, лучше пригласить профессиональных кровельщиков.

Правила установки контрреек

Правила монтажа контробрешетки из контрбрусьев довольно просты. К основным из них следует отнести три следующих:

• используемые для монтажа составной части кровельного пирога деревянные брусья, должны быть тщательно просушенными и не иметь признаков плесени. Для большей надежности их следует обработать антисептиком;
• шаг контробрешетки не может отличаться от удаленности стропил друг от друга, ведь именно к ним крепятся контррейки;
• крепление контрбрусьев осуществляется с помощью оцинкованных гвоздей длинной не менее 90 миллиметров. Стоит отметить, что места креплений должны быть удалены друг от друга не больше чем на 30 сантиметров.

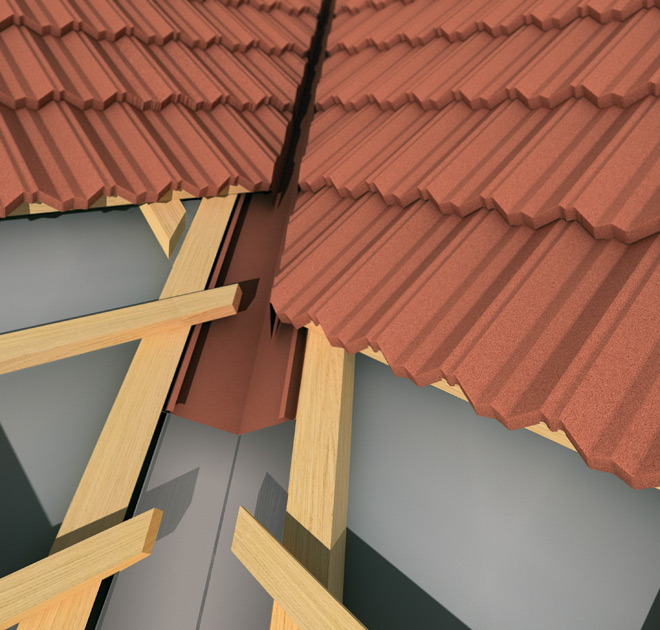

Монтаж контрбрусьев в районе конька и ендовы

Установка контрреек в местах обустройства ендов и конька имеет ряд нюансов, которые следует учесть в процессе выполнения монтажных работ:

• чтобы правильно установить конек, требуется добиться пересечения верхних граней контрреек в одной точке. Чтобы добиться этого требуется выполнять запилы элементов контробрешетки, находящихся с противоположных сторон. Угол запила должен быть небольшим. Профессионализм выполнения подобных мероприятий напрямую влияет на прочность верхнего ряда кровельных материалов, металлической черепицы;
• в районе ендов главные контрбрусья приколачиваются к продольным элементам хребта на расстоянии 10 сантиметров друг от друга. Этого вполне достаточно для отвода пыли, выпавших осадков и конденсата.

При планируемом монтаже пологих ендов, не лишним будет использовать дополнительные прокладки под контррейками. Чаще всего в их роли выступает уплотнительная лента. Подобный материал гарантирует сведение возможности возникновения протечек к минимуму.

Можно ли повредить гидроизоляцию при монтаже контрреек?

Установка контрреек сопряжена с необходимостью применения крепежей, в качестве которых используются оцинкованные гвозди. Они проходят через контробрешетку и вбиваются в стропила, но при этом на их пути находится мембрана гидроизоляции. Чтобы выполнить монтаж контрбрусьев, нужно использовать очень много гвоздей, поэтому дырок в мембране будет немало.

Неопытному строителю может показаться, что установка контрреек приведет к снижению эффективности работы гидроизоляционного слоя кровельного пирога. Но это не так. Опасность намокания деревянных элементов крыши присутствует лишь на этапе проведения монтажа. После того, как он выполнен, вентилируемый зазор начнет исправно выполнять свои функции, и влага будет выветриваться из-под кровли.

Из всего вышесказанного становится понятно, что подготовка контрреек и их монтаж – это не сложная работа, которая по силам любому человеку, даже не имеющему практического опыта в подобном деле. Все что нужно делать – это четко следовать имеющимся инструкциям, соблюдать правила проведения монтажных работ и учитывать различные нюансы, способные свести все приложенные усилия к нулю. Таким образом если имеется необходимость сэкономить на монтаже кровельного пирога, в частности установке контрреек, то можно не привлекать сторонних специалистов, а самостоятельно приступать к работе. Она не отнимет много сил и времени.

Утепление крыши, у которой нет контробрешетки и гидроизоляции

Чтобы закрепить гидроизоляционную мембрану изнутри (со стороны чердака), нужны два бруска с каждой стороны стропильной ноги и один посредине между стропил.

Первую пару брусков крепят к стропилам впритык к кровельному покрытию, центральный брусок крепят параллельно им к обрешетке – они отвечают за создание вентиляционного зазора между мембраной и кровлей. Нужно обеспечить поступление воздуха
в это пространство через карнизный свес.

Толщина бруска может быть 3-5 см и должна быть достаточной, чтобы «держать» крепеж – это просто дистанционные планки. А ширину бруска выбирают исходя из требований к величине воздушного зазора, поэтому этот размер не должен быть меньше чем 4 см.

После монтажа дистанционных планок между стропилами укладывают гидроизоляционную мембрану. В стандартной ситуации ее настилают поверх стропил снизу вверх горизонтальными полосами с перехлестом стыков, здесь укладку проводят «вертикально» – одна полоса между каждой парой стропил.

Ширина полосы должна быть больше шага стропил с «запасом» в 5-10 см по обе стороны и она должна слегка посредине провисать (но не более чем на 2 см).

Монтаж гидроизоляции проводят в два этапа. Вначале мембрану предварительно крепят к стропилам степлером. Затем ее окончательно фиксируют еще одной парой брусков, прибивая их к стропильным ногам ниже дистанционной планки.

После этого между стропил укладывают теплоизоляцию. Если ее необходимо уложить в два слоя, то к стропильным ногам монтируют внутреннюю контробрешетку.

Затем идет укладка пароизоляции и монтаж обрешетки под отделку мансарды.

Необходимые материалы и инструменты

Как материал для обрешеточной конструкции используются пиломатериалы:

• сосна;
• ель;
• пихта;
• лиственница.

Наиболее пригодным сырьем считается сосна, которая отличается прочностью, твердостью и хорошо обрабатывается.

Для крепления кровельного покрытия к каркасу понадобится:

• брус сечением 50х50 или 40х60 мм;
• брус сечением 30х1350 или 50х1370 мм (для контробрешетки);
• доска прямоугольного сечения толщиной 20–35 мм и шириной 100 мм.

Для установки каркаса необходимо иметь:

• сантиметровая лента;
• уровень;
• треугольная линейка;
• фломастер;
• шуруповерт;
• молоток;
• самонарезающие шурупы, гвозди (длина должна в 2 раза больше толщины бруса);
• инструменты для резки брусьев (электролобзик, электроножницы, ножовка);
• лестница или деревянный помост.

Дополнительные рекомендации по устройству контробрешётки под металлочерепицу

Если стропильная система кровли изготовлена качественно, то установка этого элемента не представляет никаких трудностей. Выше был описан способ монтажа брусков контробрешётки, и добавить можно только описание способа регулировки её уровня относительно натянутых шнуров.

Для этого не обязательно выстругивать брусок до нужной толщины в каждой точке. Можно воспользоваться подкладками под них из тонкой ДВП, фанеры и других листовых материалов нужного размера. В этом случае не образуются уступы между брусками, а основная обрешётка ляжет идеально ровно.

Следует отметить, что бруски контробрешётки и доска основной обрешётки будут находиться в постоянном контакте с влагой, поэтому антисептическая обработка этих элементов конструкции должно производиться особенно тщательно.

Крепление брусков контробрешётки должно быть максимально надёжным, поскольку большие ветровые нагрузки передаются на стропильную систему именно через эти детали. При сильном ветре определённого направления отрывающие усилия на финишное покрытие кровли могут достигать 630 кг на квадратный метр кровли. Здесь желательно использовать самонарезающие винты длиной не менее 100 миллиметров с антикоррозионным покрытием. Шаг их установки должен составлять 10–15 сантиметров.

В современных конструкциях кровель нет мелочей или лишних операций. Каждый шаг важен и является неотъемлемой и обоснованной частью технологии, выполнять которую нужно тщательно и аккуратно.

Правильное устройство стропильной системы и кровельного пирога обеспечивает долговечность кровли и комфортность проживания в доме. Ошибки при монтаже могут привести к значительным финансовым потерям на переделку крыши

Важное значение имеет устройство контробрешётки для формирования вентиляционного пространства. Технологически работа довольно проста и может быть выполнена самостоятельно

Успехов вам!

Как известно, основная функция крыши сводится к защите дома от любых воздействий, как механических, так и природных

Именно поэтому очень важно подойти к монтажу кровли для здания очень внимательно, учитывая абсолютно все особенности той или иной конструкции кровельного пирога. Один из таких элементов, о котором следует рассказать более подробно – это контробрешетка крыши

Именно об особенностях устройства этой детали для кровли, а также о ее правильном монтаже далее и пойдет речь.

Определение шага обрешетки для крыши из металлочерепицы, установка которой планируется

Схемы обрешетки основных узлов крыши

С основным объемом шаговой обрешетки трудностей в процессе монтажа быть не должно. Данная работа, помимо точности и аккуратности, требует минимум навыков.

Другое дело — ответственные узлы стропильной системы. Игнорировать их не стоит, так как исправление дефектов — занятие затратное и неприятное.

Выделим основные узлы и разберемся в технологии их изготовления:

Контробрешетка — обязательный элемент кровельной системы под металлочерепицу. Она состоит из деревянных брусков (50 × 50 мм), которые монтируются поверх стропил, укрытых гидроизоляционным материалом. Основное назначение — улучшение вентиляции подкровельного пространства за счет дополнительного зазора. Для большей эффективности рекомендуется контробрешетку выполнять не цельным бруском, а отрезками с зазором для боковой вентиляции.
В ендове необходимо монтировать дополнительные доски между досками шаговой обрешетки.
Для возможности вывода коньковой планки на торцах дома поверх торцевых планок, подконьковая опорная доска должна быть увеличенной на 10–15 мм толщины. Если вы установите доску обычной толщины, конек будет «просажен» вниз относительно линии торцевой планки.
В качестве карнизной доски применяется утолщенная на 20 — 25 мм доска. Можно использовать и обычную доску с компенсирующей рейкой, толщиной не более чем высота ступеньки металлочерепицы. Для большинства профилей подойдет рейка 50 × 20 мм. Первая доска шаговой обрешетки крепиться с шагом 250 мм от карнизной доски, остальные – с шагом 350 мм (при длине волны 350 мм).
На карнизную доску монтируются длинные крюки водосточной системы с учетом уклона. Для надежного крепления ножки длинных крюков карнизная доска должна иметь ширину не менее 200 мм (или две доски по 100 мм). Компенсирующая рейка монтируется между крюками. При использовании утолщенной доски, перед установкой крюков, в ней вырезаются пазы под ножку крюка.
