Тонкости монтажа труб для теплого пола

Теплоизолированные трубы как альтернатива традиционным решениям

Теплоизолированные трубы используют для наружных тепловых сетей с температурой носителя до 95 °С и давлением до 1,0 МПа (системы горячего и холодного водоснабжения, отопления, водоотведения).

Теплоизолированные трубы представляют собой многослойную сэндвич-конструкцию. Внутренний слой — это сама труба различных диаметров, по которой движется теплоноситель.

Внешнее покрытие — защита. Сами трубы изготавливаются либо из полимера, либо из оцинкованного металла. Между двумя слоями заливают изоляционный материал, который не имеет швов, а значит, обеспечивает качественное сохранение тепла.

На концах трубы оставлен участок для выполнения сварочных работ. Не изолированные участки впоследствии закрывают «скорлупой», оборачивают металлическими поясами, выравнивая с внешним кожухом. Кстати, именно здесь нередко организуют противопожарные разрывы.

Теплоизолированные трубы имеют различный диаметр.

Использовать их можно не только на прямых участках, но и на поворотах, в тройниках, компенсаторах и т. д. Теплоизолированные трубопроводы имеют одно- двух- или четырехтрубное исполнение.

Изоляция бывает стандартная или усиленная.

Наиболее современный и технологичный изоляционный материал — вспененный сшитый полиэтилен. Сами трубы могут быть металлическими, пластиковыми или металлопластиковыми. Распространены трубы из модифицированного полиэтилена с пенополиуретановой изоляцией, покрытой бесшовной полиэтиленовой оболочкой.

Плюсы теплоизолированных труб:

Трубы легко монтируются с использованием обжимных фитингов.

При монтаже теплотрассы следует учитывать, что пластиковая защитная оболочка имеет невысокую прочность. Поэтому утепленные трубы укладывают на подготовленную подушку из песка. Если монтаж открытый, то следует обеспечить большую площадь опоры, чтобы не допустить повреждения защитной оболочки в результате деформации.

Теплоизолированные трубы используют не только снаружи, но и внутри помещений — отапливаемых или нет. Переходить с утепленной трубы на обычную можно при помощи специального переходника.

Признанные марки теплоизолированных изделий — Uponor(Финляндия), Rehau(Германия), Isoplus(Австрия), Brugg Rohrsysteme(Швейцария), Dizayn Group(Турция).

Они предлагают изолированные трубы для систем водо- и теплоснабжения. Одним из немногих недостатков продукции является сравнительно высокая цена относительно обычных труб и изоляционного материала. Однако потребитель должен помнить, что качественные материалы — это залог долговечности и эффективной функциональности системы.

#2: Подготовка основания для «пирога»

Если пол представляет собой ровную бетонную плиту, то специальная подготовка основания не нужна. В этом случае толщина «пирога» будет минимальной – около 80 мм. Сложнее всего произвести укладку по грунту, которая требует тщательного выравнивания и максимального утепления.

Толщина теплоизоляции зависит от климатических условий региона и расположения системы. Если она находится на втором этаже или над подвалом, слой утеплителя может быть минимальным – до 30 мм. Главная функция теплоизоляционной защиты – минимизация теплопотерь путем направления тепла вверх.

Всегда ли нужна черновая стяжка? Если слои грунта, щебня и песка утрамбованы достаточно плотно, а в качестве утеплителя используется пенополистирол, необходимость в ней отпадает.

Шаг 10. Заливка цементной стяжки

Убедившись, что вся система теплого пола целая и собрана правильно, преступаем к заливке цементной стяжки. Этот этап можно сделать самому или привлечь строителей. Для заливки используют цементно-песчаный раствор или полусухую смесь. Они одинаково хорошо подходят для стяжки, но нежелательно использовать бетон с щебнем или гравием. Минимальная толщина стяжки 4,5 см от верхнего края трубы

Важно помнить, что заливаем стяжку на трубу под испытательным давлением в 6 бар. Через 3 дня можно стравить давление до рабочего значения и ни в коем случае не подавать тепло в трубы теплого пола

Стяжка должна засохнуть за 20-28 дней, иначе можно вызвать её растрескивание в дальнейшем. В стяжку можно дополнительно добавить пластификатор или полипропиленовую фибру для эластичности и прочности.

Проблемы ручного стыкования неисчислимы

Опытные мастера, за плечами которых тысячи удачно выполненных стыков полипропиленовых труб, уповают на свой профессионализм. Но не всегда успех зависит от личного мастерства и добросовестности исполнителя! Много ли стройплощадок со стабильным электроснабжением? Между тем, повышенное напряжение в сети ускоряет разогрев паяльника, пониженное — замедляет. Достаточно немного отвлечься от работы, и ощущение времени сбивается.

Перегреты стык полипропиленовой трубы

Недостаточная очистка свариваемых деталей от загрязнений приводит к понижению качества соединения. Пыль и песок препятствуют схватыванию деталей. Органические вещества и смазка изолируют пластик в месте плотного контакта. Стружка, образующаяся при резке трубы, формирует внутренние наслоения в месте стыка.

Иногда в пластмассу ввариваются посторонние включения. Небольшой кусочек металлической проволоки, попавший в стык полипропиленовых труб, колеблется током теплоносителя и разрушает пластиковый массив.

Чрезмерное усилие работника при ручном монтаже стыка — и размягчённая нагревом пластмасса выбухает во внутреннее пространство трубопровода, съедая сечение и уменьшая пропускную способность соединения.

Самое грустное то, что снаружи качественный и некачественный стыки выглядят абсолютно одинаково!

Альтернативные способы устройства водяного пола

Существуют и значительно менее трудоемкие способы монтажа водяного теплого пола, но и стоимость их значительно выше. Расчет трубы для теплого пола такой конструкции производится точно так же, как под бетонную стяжку.

Полистирольная настильная система

Эта система отлично подойдет в случаях, когда нельзя увеличивать нагрузку на несущие конструкции здания. Незаменима полистирольная система и в помещениях с низкими потолками. Она состоит их полистирольных пластин с уже готовыми пазами под прокладку труб, самих труб и алюминиевых пластин, обеспечивающих равномерное распределение тепла.

Между таким теплым полом и чистовым покрытием рекомендуется укладывать вспененный полиэтилен (под ламинат или паркет) или ГВЛ (под керамическую плитку)

Деревянная модульная система

Еще один способ укладки труб, не предусматривающий «мокрого» процесса – деревянная модульная система. Она изготовлена из ДСП с уже готовыми пазами под прокладку труб. Такая система идеально подойдет для деревянных домов. Достаточно уложить между лаг теплоизоляцию и закрепить деревянные модули как обычное листовое напольное покрытие. Единственным условием является расстояние между лагами не более 60 см, а если вы планируете чистовой пол из керамической плитки – 30 см.

Роль водяного пола как основного или дополнительного источника тепла

Хитрости для сбережения тепла с широким шагом между трубами водяного теплого пола

Если у вас в распоряжении не так много средств для тёплого пола, и на трубах со спиральками пришлось немного сэкономить, то уделите особенное внимание следующим факторам:

1. Утепление и теплоизоляция нижнего слоя стяжки. Хорошо, если стяжка будет лежать на слое теплоизоляционных матов (наподобие ТЗИ) и алюминиевой фольги. Это создаст естественный тепловой барьер между стяжкой и перекрытиями. Благодаря этому больше тепла пойдёт внутрь комнаты, а не в здание.
2. Достаточная температура воды. Если трубы лежат реже, вода должна быть горячее, чтобы хорошенько прогреть плиту стяжки, и, в конечном счёте, сделать помещение комфортным для нахождения людей.
3. Теплопроводность и теплоёмкость плиты стяжки. Быть может, лучше будет использовать гипсовые составы, которые имеют меньшую теплопроводность, но в то же время прогреваются равномернее цементных составов.

Исходя из вышеизложенного, шаг между трубами складывается из следующих факторов:

1. Температура теплоносителя;
2. Требуемое отопление помещения;
3. Требуемый диаметр труб и мощность гидронасоса;
4. Материал стяжки;
5. Возможность повышенных тепловых потерь в конкретных местах.

Всё это влияет на шаг трубы тёплого пола, расход полимерной трубы и теплоносителя, требуемой мощности котельной и тому подобные качественные характеристики. Именно поэтому тёплый пол нельзя рассматривать в отрыве от обслуживающих его коммуникаций.

Как сделать водяной теплый пол: бетонирование

Важно!В составе любого наливного пола обязательно должен быть пластификатор. Конкретное количество зависит от конкретной марки и предназначения этого препарата

Пластификатор должен быть не любой, а именно для теплого пола!

Если труба крепилась на планки или скобы – поверх нее укладывают армирующую сетку. Высота бетонной стяжки выбирается от 5 до 10 см.

При этом нужно обеспечить не менее 3 см бетона над трубой. Меньшая прослойка чревата растрескиванием. А слишком толстая бетонная подушка увеличивает потери при передаче тепла.

При верном выборе бетона и нормальной температуре он начинает схватываться уже через 4 часа. Для поддержания нормальной влажности его следует накрыть водонепроницаемой пленкой, а при подсыхании поверхности – поливать ее водой. Уже через 12 часов застывший бетон может выдержать вес человека.

Но полное его вызревание наступает только через 28 дней. Все это время нужно заботиться о влажности и поддерживать высокое давление в уложенных трубах. Только по истечении указанного срока можно провести первое тепловое испытание этого пола.

Важно!Как при первом испытании, так и впоследствии нельзя быстро нагревать водяной теплый пол до высокой температуры!

Шаг 7 Укладка труб теплого пола

Укладывать трубу при монтаже водяного теплого пола своими руками можно несколькими способами: на предварительно уложенную сетку мак, на полистирол или на специальную ленту. На способ по сути влияет способ крепления трубы, который Вы будете использовать.

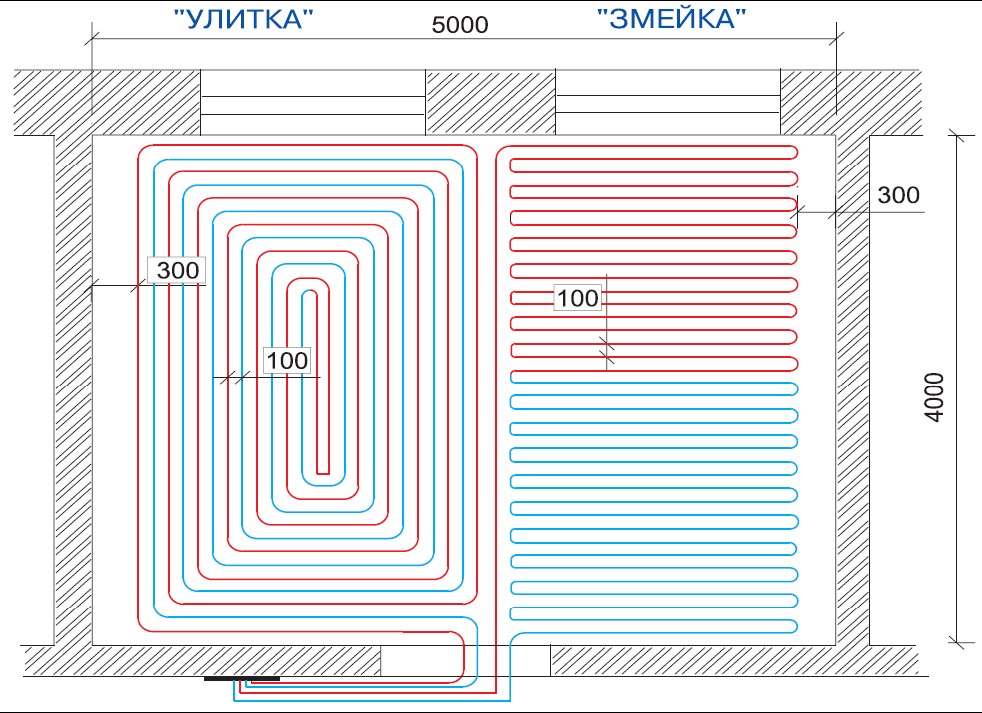

Варианты укладки труб для монтажа теплого пола имеют названия «змейка» и «улитка». Их определили по рисунку из труб, соответственно, в виде змейки или радиального панциря улитки. «Змейка» укладывается в узких, вытянутых проходах, коридорах. «Улитка» – в помещениях с квадратной и прямоугольной формой пола.

Технические особенности вариантов укладки

Способы раскладки трубы теплого пола

Способ укладки улиткой имеет ряд преимуществ, по сравнению со вторым способом, при монтаже и теплоотдаче. Среди них:

• Трубу приходится гнуть всего на 90℃, а не на 180℃, как при варианте «змейка». В последнем случае это технически сложнее выполнить.
• Если труба изогнута на 180℃ выше гидравлические потери.
• При укладке улиткой теплораспределение в помещении равномернее.
• Потери тепла с вариантом «змейка» от места подачи горячей воды до охлажденного стока очень заметны. В среднем разница в противоположных углах комнаты со «змейкой» составляет примерно 10℃.

Расчет трубы теплого пола

Рассчитать расход трубы на квадратный метр теплого, можно, исходя из шага укладки и площади помещения. Результаты находятся по специальной формуле, их можно сгруппировать в таблицу и использовать в дальнейшем.

Расчет трубы простой:

Шаг укладки	Примерный расход трубы в метрах на метр квадратный
100	10
150	6,7
200	5

К результатам расчета необходимо также приплюсовать длины подводящих участков от обогреваемой комнаты до коллекторного шкафа. В среднем это от 3-х до 10-ти дополнительных метров трубы.

Главные принципы укладки труб теплого пола:

• начало «змейки» всегда располагают от холодной (наружной) стены и укладывают по направлению к противоположной внутренней;
• шаг укладки труб должен варьироваться от 100 до 300 мм;
• диаметр труб должен составлять 16 или 20 мм;
• от всех стен трубы укладываются на расстоянии не менее 150 мм;
• длина петли должна быть не больше 100 м при диаметре трубы 16 мм и не более 120 м при диаметре 20 мм;
• стыки труб нежелательны.

Особенности укладки теплого пола улиткой

Если теплый пол – единственный вариант обогрева, то помещение условно разделяют на 2 зоны: краевую и основную. Краевая зона располагается вдоль уличных стен, оконных проемов, где общие теплопотери больше. При наличии одной холодной стены, краевая зона имеет прямоугольную форму со стороной вглубь комнаты – 1 м. В угловой комнате, где состыковываются две уличные стены, краевую зону делают Г-образной формы.

В краевой зоне трубы укладываются с меньшим шагом, он составляет примерно 10 см. Тогда как в основной зоне шаг укладки бывает обычно 20 см. В большом помещении краевую и основную зоны формируют двумя петлями труб. При небольшой площади обходятся одной петлей. Ее укладывают в разных зонах по-разному. Здесь требуется определенная сноровка и опыт, чтобы одну петлю виртуозно разложить двумя разными зонами. Причем должен соблюдаться главный принцип: чем меньше шаг укладки, тем больше поток тепла.

Критерии расчета

Монтаж теплого пола – занятие не из простых. Конструкция содержит множество тонкостей, которые сопровождают исполнителей работы на каждом из этапов обустройства структуры. Максимально эффективной будет работа, если учтены многочисленные нюансы.

Правильный подбор трубопровода имеет значение. Здесь нельзя пренебрегать отличительными характеристиками разных материалов.

Необходимо тщательное изучение каждого материала, воспользоваться профессиональными рекомендациями специалистов и соразмерить желаемые планы с реальными собственными финансовыми ресурсами. Материал нужно выбрать без дефектов.

При проектировании теплого пола учитываются:

• площадь обогреваемого помещения;
• наружный диаметр труб;
• материал, из которого изготовлены трубы.

Рекомендуем: Как установить тёплый пол Q-Term?

Полезная площадь комнаты находится по формуле: S=a*b, (буква «a» обозначает длину комнаты; «b» — ее ширину).

Рекомендуется не брать в расчет ту площадь, где планируется поместить габаритную мебель. Пол под кухонной стенкой или шкафом-купе обогревать нецелесообразно. При этом сократятся расходы на покупку труб.

Приступая к выбору, необходимо учитывать такие мотивы:

• насколько прочный материал и как долго прослужит;
• теплопроводимость;
• как характеризуется по эксплуатации;
• особенности монтажных работ;
• как соотносятся цена и качество;
• отзывы о производителе.

Трубопроводы изготавливаются из разнообразных материалов. Популярны у населения металлопластиковые, полипропиленовые изделия с внешним диаметром 18 мм, значение имеет и бюджетная стоимость. К категории дорогих относятся медные трубы.

На расстояние между теплым полом оказывают влияние свойства материала, в частности, его проводимость тепла. С этих позиций лучшим материалом считаются медные трубопроводы, обладающие высокой теплопроводностью.

Металлопластик наделен неплохими эксплуатационными качествами. Имеет отличия от меди, выраженные в:

• низкой доступной цене;
• достойной тепловой проводимости;
• простоте монтирования;
• исключительно гладкой поверхности изнутри;
• устойчивостью к воздействию коррозии.

Чаще применяется на практике:

• полипропиленовые трубы в обустройстве теплых полов – это довольно редкая технология. Объясняется это техническими особенностями. Этот материал сгибается под большим углом, увеличивая интервал промеж трубами теплого пола. В результате работа по теплоснабжению нарушается;
• полиэтиленовый трубопровод применяется нечасто, хотя имеет хорошую отдачу тепла и в эксплуатации устойчив к износу. Для пользователей имеет значение невысокая стоимость. Проблема полиэтилена заключается в пластичности. Прокладка таких труб возможна только в связке с жестким закреплением.

Отсюда напрашивается вывод о соотношении коэффициента теплоотдачи и шириной шага между трубами. Носители тепла, обладающие низким показателем тепловой отдачи, укладываются плотнее друг относительно друга.

Касательно диаметра наблюдается такая же зависимость. Водоводы большого диаметра кладут шире, чем малокалиберные.

Обогревательные трубопроводы укладываются разными формами: змеевидной, угловой змеей, в виде улитки, двойной змейкой. В помещениях больших площадей без изысканных оформлений рекомендуется использовать «улитку».

В маленьких помещениях с усложненными формами или удлиненных участках лучше использовать змейку. Искушенные специалисты способны совместить 2 картинки в одном контуре.

К примеру, по краям проложить змейку, а в центре – улитку. Уложенные трубы легко повредить. Чтобы не допустить такого, все ремонтные работы прекращаются до осуществления стяжки.

Для теплого пола расстояние промеж трубами в жилом помещении устанавливается в пределах 20 см – 30 см. Относительно ванной комнаты шаг равен от 10см до15 см.

В помещениях подсобного характера (гараже, котельной) – 30 см —35 см. При установке шага более 30 см в жилых комнатах, будет чувствоваться дискомфорт для ступней ног по причине неравномерного прогрева пола.

Подготовка основания

При строительстве дома можно буквально сразу организовать правильную систему отопления, но когда обустраивается теплый пол в жилом помещении, здесь важно рассматривать этот вопрос с подготовки основания:

1. надо понимать, что весь пол состоит из нескольких слоев. В первую очередь обеспечивается гидроизоляция, которая защитит перекрытие от протечек. Особенно этот этап важен в многоэтажных домах;
2. далее укладывается утеплитель, он не будет греть плиту, тепло должно идти вверх, поэтому актуально использовать пенопласт или специальные вспененные подложки;
3. далее происходит разводка труб, по которым будет поступать горячая вода, она и обогревает весь пол. Трубы применяются металлопластиковые;
4. поверх труд надо сделать стяжку, толщина которой достигает 8,5 см;
5. учитывая то, что все уложенные слои значительно поднимают пол, можно использовать некоторые хитрости при подготовке пола;
6. можно сбить старую стяжку до самого основания, но надо учитывать, что работа тяжелая и будет много пыли и мусора;
7. если полы укладываются в своем доме, то можно углубиться в грунт настолько, насколько это необходимо;
8. если в качестве утеплителя используется пенополистирол, то это занимает много места, можно заменить его на фольгированные подложки, например, пенофол;
9. профессионалы часто уменьшают толщину стяжки, это дает им возможность сэкономить 6 см высоты;
10. иногда применяется система теплого пола с использованием специальной подложки, на нее можно нанести клей и монтировать плитку. В таком случае не потребуется не гидроизоляция, ни теплоизоляции;
11. можно выбрать сухую систему теплого пола, когда кладется специальное теплоизоляционное основание, а в пазы вкладывают металлические пластины, они и распределяют тепло равномерно по всей поверхности.

Читайте так же: Труба 60х4 гост 3262 75

Рекомендуем: Как сделать тёплый пол от центрального отопления?

Как только с уровнем пола вопрос будет решен, можно переходить к самому основному – подключению труб к системе центрального отопления.

Преимущества теплого пола

Трубы, используемые для устройства теплых полов, могут быть из различных материалов. В любом случае, правильно организованная система обладает такими важными преимуществами по сравнению с традиционными:

• повышенный комфорт;
• отсутствие циркуляции пыли;
• гигиеничность;
• безопасность;
• удобство;
• современность;
• экономичность;
• долговечность.

Система теплого пола способствует более равномерному прогреву помещения и экономии на теплоносителе

Комфорт обеспечивается излучением тепловой энергии, что способствует равномерному прогреву помещения. Поскольку пол постоянно сухой, то отсутствует образование плесени, а также уничтожаются питательные среды для пылевых клещей и бактерий. Воздух при этом сохраняет естественный уровень влажности.

С использованием подобных систем те помещения, какие характеризуются повышенными требованиями к чистоте (например, в медицине, пищевой промышленности, на особо чистых производствах и прочие), могут быть быстро и удобно продезинфицированы и вымыты. Важным преимуществом является отсутствие возможности получения ушибов, ожогов либо царапин как при касании конвектора или радиатора, поскольку трубы теплых полов скрыты.

Система характеризуется эффектом саморегуляции – определения количества отдаваемой энергии в зависимости от разности температур воздуха в помещении и поверхности пола. Экономия энергоресурсов составляет до 20-30 процентов.

Расчёты системы водяного пола и распределение труб

Расчёт системы тёплого пола самостоятельно провести трудно. Лучше обратиться в специализированную организацию, занимающуюся проектированием таких устройств. Любая погрешность может привести к сбою в работе всей системы. Для каждого помещения, где используется тёплый пол, создают свою схему и делают индивидуальные расчёты.

Перед укладкой труб выбирают оптимальный маршрут их размещения. При этом учитывают факт, что горячая вода в них остывает по мере своего движения. Это совсем не плохо: нет ощутимой теплопотери.

Чтобы водяной пол функционировал нормально, на этапе распределения пластиковых труб придерживаются ряда правил:

• укладку начинают от внешних холодных стен;
• трубы располагают в виде «змейки»;
• в помещении без внешних стен кладут спирали от края к центру;
• трубы располагают на расстоянии 10-30 см друг от друга в зависимости от характера помещения;
• при создании многоконтурной системы покупают цельное пластиковое изделие нужной длины. Желательно, чтобы все линии были одной длины.

Внимание! Нельзя стыковать трубы, укладываемые в стяжку. Нельзя использовать 1 контур тёплого пола для обогрева всего дома. Лоджию, мансарду или веранду утепляют с помощью прокладки отдельного трубопровода без контакта его с основной системой

Лоджию, мансарду или веранду утепляют с помощью прокладки отдельного трубопровода без контакта его с основной системой.

Установка коллектора

1. Примерно посередине системы тёплых полов на уровне 1 метра от чистового пола устанавливают шкаф для коллектора. Чтобы его скрыть, создают нишу в стене или размещают в недоступном для первого взгляда месте.
2. Выполняют сборку основного агрегата или монтируют готовый с нужным количеством отводов.

Внимание! Самый бюджетный вариант – коллектор с 5-ю выходными отверстиями и фитингами с ручной регулировкой

1. Пластиковая труба, идущая от котла, присоединяется к коллектору с помощью гайки, втулки, резиновой прокладки и накидной гайки разъёмным соединением.
2. Далее крепят сопутствующие приспособления: воздухоотводчик, переходники, сливной кран.
3. На втором (обратном) коллекторе устанавливают шаровый кран.

Совет! Резьбу обматывают уплотнительной нитью, чтобы не допустить протечки.

1. Собранные коллекторы помещают в шкаф на подвижные направляющие.
2. Далее к ним крепят трубы, фиксируют их с помощью гаек.
3. Монтируют воздухоотводный клапан и слив.

Монтаж основной системы

Для полноценной работы системы устанавливают водонагревательный котёл с встроенным в него насосом. Он может быть обрудован газовым или электрическим элементом. На входе/выходе монтируют запорные клапаны. Они пригодятся, когда возникнет необходимость отключить котёл.

Тёплый пол из пластиковых труб размещают по схеме. Основные элементы крепят к основанию с помощью специальных крепежей, которые фиксируются дюбель-гвоздями. Труба устанавливается в гнездо. Иногда используют платсиковые стяжки. Их крепят к армирующей сетке. Концы труб подсоединяются к коллектору посредством обжимного фитинга.

После монтажа всех элементов тёплый пол необходимо испытать. В него пускают воду под высоким давлением и выдерживают её в течение суток. Если какая-либо труба даёт протечку, производят замену.

Убедившись, что все детали работают нормально, выполняют заливку пола бетоном. Делают это при запущенной системе. Через месяц поверхность тёплого пола будет готова и можно стелить финишное покрытие.

Пластиковый тёплый пол можно устанавливать под любой финишный материал. Если в планах стелить ламинат, паркет, линолеум, стяжку делают тонкой. На саму систему кладут ещё один слой арматуры.

Система водяных тёплых полов одна из самых трудоёмких в монтаже, но самых эффективных в эксплуатации.

Все о металлопластиковых трубах

Металлопластиковые трубы легки и не утяжеляют несущую конструкцию

Структура металлопластиковой трубы включает в себя 5 слоев:

1. Внутренний слой выполняется из сшитого полиэтилена. Обеспечивает сохранение рабочей формы трубы при воздействии на нее повышенного давления и температуры.
2. Следующим слоем наносится клеевой состав, которым фиксируется алюминиевая прослойка к внутреннему полиэтилену.
3. Алюминиевый слой изготавливается из фольги толщиной 0,2—2,5 мм, которая сваривается в форму трубы встык или внахлест. Толщина слоя зависит от диаметра изделия.
4. Клеящий состав.
5. Защитный наружный слой из сшитого или обычного полиэтилена высокой плотности.

Теплый пол из металлопластика имеет небольшой вес. Трубы за счет своей структуры обладают хорошей гибкостью, что значительно упрощает их укладку в форму змейки или спирали.

От качества клея зависит долговечность трубы, если клеевой состав потеряет эластичность, изделие расслаивается, и начинаются протечки на стыках.

Система водяного теплого пола — нюансы монтажа

Главная особенность, которую стоит учитывать собственникам недвижимости решившим установить водяной пол — это высокое гидравлическое сопротивление данного типа обогрева. Его показатель в несколько раз превышает аналогичные значения радиаторной системы отопления. Ввиду этого, жители многоквартирных домов не всегда имеют возможность использовать систему теплого пола при наличии централизованного теплоснабжения — это приводит к холодным стоякам в подъезде и неудобству для жителей соседних квартир.

Этих недочетов лишено водяное отопление пола в частном доме — при должном уровне реализации такая система даст владельцу возможность использовать безопасный и экологичный вид отопления.

Выбор финишного покрытия

Лучшим напольным покрытием для системы «теплый пол» является керамическая плитка (или керамогранит). Она обладает достаточной прочностью и при нагревании не выделяет вредных веществ. Единственный минус керамики – холодность на ощупь – пропадает, поэтому сочетание теплый пол/плитка идеально для кухни, санузла или балкона.

Один из вариантов монтажа водяного теплого пола, выполненного по стандартной схеме: на основание кладут слои гидро- и теплоизоляции, сверху на металлической сетке фиксируют трубы, которые заливают бетонным раствором.Конструкция мокрого теплого пола с указанием всех слоев, возможных видов материала и размеров.

Финишным покрытием может быть керамогранит или керамическая плитка, а также линолеум, ламинат или ковролин со специальной маркировкой.

Трубы с поперечной прошивкой PE-Xa марки Rehau отличаются оптимальной гибкостью. Для простоты монтажа изделия оснащены аксиальными фитингами. Максимальная плотность, эффект памяти и фитинги с надвижными кольцами – отличные характеристики для использования их в системах теплых полов.

Для удобства обслуживания и дополнительной защиты коллекторно-смесительный узел помещают в шкаф, расположенный в доступном месте. Его можно замаскировать в нише, встроенном шкафу или гардеробной, а также оставить в открытом виде.

Два способа укладки контура: «змейка» — простая, но имеющая заметную разницу температуры в начале и конце контура; «улитка» — более сложная в монтаже, но она позволяет уложить нагревательный контур с минимальным шагом и решить проблему недостаточной гибкости труб..

На графике, актуальном для системы со стяжкой 70 мм и плиточным покрытием, продемонстрирована зависимость плотности теплового потока от средней температуры теплоносителя. Сплошные линии – это трубы диаметром 16 мм, пунктирные линии – 20 мм (+)Схема монтажа по грунту (снизу вверх): грунтовое основание (150-200 мм); щебень (80-100 мм), песок (50 мм); черновая стяжка для выравнивания; гидроизоляция (полиэтиленовая пленка), утеплитель (экструдированный пенополистирол 50-70 мм); чистовая стяжка с армированием и трубами.

Экструдированный пенополистирол продается в виде плит (размеры – 60 см х 125 см и 50 см х 100 см) с боковыми пазами для облегчения процесса монтажа. Толщина может быть различной – от 2 см до 10 см.

Стандартные размеры профильных матов пенополистирола высокой плотности – 50 см х 100 см и 60 см х 120 см, толщина – от 1 до 3 см. Цена – от 270 руб. до 600 руб. за 1 м²Гарпун-скобы монтируют на всем протяжении трубопровода, с интервалом 4-5 см (на поворотах – до 10 см). Примерный расчет: на каждые 100 м магистрали – 250 скоб.

Для фиксации тарельчатых дюбелей необходимо применять перфоратор с длинным сверлом и молоток. При укладке утеплителя в два яруса дюбели используются для крепления сразу обоих слоев, для сооружения верхнего слоя применяется материал с повышенной жесткостью.

Перед укладкой трубы отрезки, ведущие до контура, помещают в теплоизоляционную «рубашку», чтобы сохранить тепло. В контуре (в слое утеплителя) труба находится без дополнительной теплоизоляции, а на выходе снова помещается в гофру.

Дешевая замена демпферной ленты – обыкновенный пенопласт, нарезанный узкими полосами шириной 10-15 см и толщиной 1-2 см. Его фиксируют к стене с помощью жидких гвоздей, клея или монтажной пены.

Правильно сформированный «пирог»: трубы уложены на теплоизоляцию, а сверху защищены армирующей сеткой, которая увеличивает прочность стяжки и придает стабильность конструкции.

Не забывайте, что заливка раствора будет производиться по трубам, находящимся под давлением.

Рабочее давление необходимо стабилизировать, например, привести к показателю 2 бара (норма – от 1 до 3 бар)Плитка будет укладываться на заранее подготовленное основание – выровненную бетонную стяжку, поэтому для фиксации достаточно тонкого слоя плиточного клея

Если вы запланировали украсить интерьер практичным линолеумом или красивым ковролином, то при выборе покрытий обязательно обращайте внимание на маркировку: изделия, предназначенные для теплого пола, помечены соответствующим знаком

Выбор оптимального способа укладки

В больших помещениях (холлы, гостиные), идеальным вариант укладки трубопровода является «улитка», она способна равномерно прогревать площадь любого размера. Укладка «змейкой» возможна, однако пол в одной зоне будет горячей, чем в другой.

Для маленьких комнат вполне подойдёт «змейка», ведь на небольшой поверхности разница температур сотрётся и не будет заметна. Этот способ также отлично подходит для помещений со сложной планировкой. Кроме того, расположение вдоль наружных стен контура «змейкой», позволит отсечь холод идущий с улицы.

Идеально подходит данный вариант для помещений с разными зонами. В каждой зоне можно укладывать контур по наиболее подходящей схеме, для создания оптимального микроклимата.

«Угловая змейка» плохо прогревает помещение, её рекомендовано использовать с комбинированным способом, она будет идеально отапливать углы.
