На что стоит ориентироваться при выборе высоты конька
Канал представляет собой ребро двухскатной крыши, расположенное горизонтально, которое формируется там, где соединяются вершины наклонных плоскостей. Произведя расчеты высоты конька с завышенными или заниженными показателями можно не только испортить архитектурную картину, но и создать проблемы, которые в будущем повлияют на процесс эксплуатации всего дома.
Чтобы лучше понять, какое должно быть соотношение крыши к дому, нужно представить крышу в виде равностороннего треугольника. Такое исполнение является самым распространенным. Бывают, конечно, и несимметричные двусторонние крыши, у которых площади скатов различаются. Но так как зачастую уклоны противоположных сторон равны, высота конька двухскатной крыши определяется стандартным способом.
Равносторонний треугольник разделяют на две равные части. Линия, идущая от вершины треугольника до его основания, является осью симметрии, и, в нашем случае, высотой конька.
Это интересно: Интерьер детской комнаты для девочки — изучаем во всех подробностях
Определение площади двухскатной крыши
При нахождении площади двускатной кровли необходимо принять во внимание следующие моменты :
- Суммарная площадь составит сумму площадей каждого из скатов. Поэтому вначале находят площадь одного ската и умножают на два;
- Редко, но бывают случаи, когда в двухскатной кровле скаты могут отличаться одним или несколькими параметрами (размерами). В этом случае расчет площади каждого ската выполняется отдельно. Общая площадь находится суммированием площадей отдельных скатов;
- Необходимо учесть, что если скат крыши представляет неправильный прямоугольник (т.е. хотя бы один из углов четырехугольника не равен 90°), то следует «разбить» скат на более простые фигуры и найти площади для них. Когда возникает такая ситуация, то скат разбивают на прямоугольник и прямоугольный треугольник;
- При нахождении площади не учитывают дымоходные трубы, слуховые и мансардные окна, отверстия для вентиляции;
- Учитывают фронтонные и карнизные свесы, парапеты, брандмауэрные стены.
Рассмотрим нахождение площади на простом примере. Коробка дома имеет размеры 7×9м, длина стропильной ноги составляет 4 метра, карнизный свес равен 0.4 метра, фронтонный свес равен 0.6 метра. Площадь одного ската составит :
где Lдд – длина дома (9 метров);
Lфс – значение длины фронтонного свеса (0.6 метра);
Lc – длина стропильной ноги, т.е. длина ската (4 метра);
Lкс – длина карнизного свеса (0.4 метра).
Найдем искомую площадь ската:
S=(9+2×0.6)×(4+0.4)=10.2×4.4=44.9 м 2 .
Площадь двухскатной кровли составит:
S=2×44.9=89.8 м 2 .
В случае использования покрытия из черепицы или рулонного материала длина скатов уменьшится на 0.6-0.8 метра.
Крыша из металлической черепицы
Как всем известно, металлическая черепица владеет большим весом если сравнивать с тем же профнастилом
Вот почему важно предусматривать все различия строительства крыши из металлической черепицы, и попытаться выстроить крышу с небольшим углом наклона скатов
Очень важно это учитывать в тех регионах, где попадаются крепкие ветра – ветровая нагрузка оказует большущее (и отрицательное) влияние на всю конструкцию кровли, и потому следует весьма тщательно отнестись к расчетам крыши. Огромное значение угла наклона может стать «причиной вздутия» кровли, что, со своей стороны, приводит к повышение нагрузки на несущую систему крыши
А это опасно досрочным разрушением крыши.
Вообще же, для крыш, покрываемых этим видом материала, значение минимального угла наклона должно составить в среднем 22 градуса – согласно эмпирическим данным, конкретно этот расчет угла уклона кровли свойственен тем, что устраняется скапливание влажности на соединениях крыши, стало быть, соединения будут обезопасены от просачивания вовнутрь дождевых и раставших вод.
Самый маленький угол уклона кровли обязан составить не меньше 14 градусов. Что касательно битумной черепицы, то тут небольшое значение формирует 11 градусов – с оговоркой, что при сооружении крыши нужна добавочная цельная каркасная рама.
Крыша из профлиста
Профлист считается одним из очень «ходовых» материалов для кровли – он имеет небольшой вес, устанавливается очень легко и моментально, крепить профлисты очень просто.
При этом самый самый маленький угол уклона крыши вполне может составлять от 12 градусов – по рекомендациям изготовителей.
Крыша из рулонных «мягких» материалов
К ним относятся рубероид, ондулин, полимерные (мембранные) кровельные покрытия.
- Угол наклона конструкции кровли вполне может составлять 2-15 градусов – значения зависят от количества покрывающих слоев.
- Например, для двухслойного покрытия угол наклона следует принимать равным до 15 градусов, а вот для трехслойного достаточно значения в 2-5 градусов.
- А вот мембранные покрытия, какие, как все знают, можно применять в работах с кровлей для кровель фактически любой, даже очень сложной комбинации, можно накрывать с уклоном в 2-5 градусов.
Как следует из сказанного выше, какой угол наклона кровли принимать – решать владельцу дома
Но необходимо взять во внимание конкретную зависимость: крыша обязана держать кратковременную и постоянную нагрузку. К первой относятся осадки атмосферы, ветер и их вес, который давит на покрытие для кровли, ко второй – конкретно вес конструкции кровли и материала для кровельных работ
Плюс ко всему, вид обрешетки, шаг каркаса и система будут подчиняться от величины наклона крыши. Например, чем ниже уклон, с особенно коротким шагом обрешетки обязана выполняться система крыши. Для минимальных величин шаг каркаса обязан составить 35-45 см.
Ну, и не в самую последнюю очередь появляется вопрос о количестве материала для кровельных работ, который нужно приобрести. Естественно, чем «круче» будет угол уклона крыши, тем больший расход материала потребуется.
И наконец пару рекомендаций которые будут полезны, какие можно задействовать при выборе материала для кровельных работ:
- Если уклон крыши маленький (до 10 градусов), то покрыть кровлю даже можно с применением каменной крошки/гравия (в расчете 5 мм для крошки и 15 мм для гравия естественно).
- Если угол наклона кровли формирует 10 градусов и больше, то необходимо применять базисную изоляцию от влаги из битума. А вот для материала в рулоне необходимо применять добавочное покрытие для защиты (в основном, это добавочная покраска).
- Покрывая кровлю профнастилом/асбоцементными листами, не забывайте про то, что нужна герметизация стыковых швов. Соединения при этом следует делать двойными.
Уклон крыши: расчёт и таблица соотношений проценты-градусы
Уклон крыши
Раздел: Конструкция скатной крыши
Уклон скатов крыши — от чего зависит и в чём он измеряется.
Такой немаловажный для крыши факт — её уклон. Уклон крыши — это угол наклона кровли относительно горизонтального уровня. По углу наклона скатов крыши бывают малоуклонные (пологие), средней наклонности и крыши с крутыми (сильноуклонными) скатами.
Малоуклонная крыша та крыша, монтаж которой осуществляется из расчёта наименьшего, рекомендованного угла наклона скатов. Так для каждого кровельного покрытия есть свой рекомендуемый минимальный уклон.
От чего зависит уклон кровли
- От способности крыши защищать строение от внешних факторов и воздействий.
- От ветра — чем больше уклон крыши, тем больше значение приходящихся ветровых нагрузок. При крутых уклонах уменьшается сопротивляемость ветру, повышается парусность.В регионах и местах с сильными ветрами рекомендуется применять минимальный уклон крыши, чтоб уменьшить нагрузки на несущие конструкции крыши.
- От кровельного покрытия (материала) — Для каждого кровельного материала существует свой минимальный угол наклона, при котором можно использовать данный материал.
- От архитектурных задумок, решений, местных традиций — так в разных регионах отдаётся предпочтение для той или иной конструкции крыши.
- От атмосферных осадков: снеговых нагрузок и дождей в регионе. На крышах с большим уклоном не будет скапливаться в огромных количествах снег, грязь и листья.
В чем измеряется угол уклона крыши
Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i.
В СНиПе II-26-76, данная величина указывается в процентах ( % ). В данный момент не существует строгих правил по обозначению размера уклона крыши.
Единицей измерения уклона крыши считают градусы или проценты ( %). Их соотношение указаны ниже в таблице.
Уклон крыши соотношение градусы-проценты
градусы | % | градусы | % | градусы | % |
10 | 1,75% | 160 | 28,68% | 310 | 60,09% |
20 | 3,50% | 170 | 30,58% | 320 | 62,48% |
30 | 5,24% | 180 | 32,50% | 330 | 64,93% |
40 | 7,00% | 190 | 34,43% | 340 | 67,45% |
50 | 8,75% | 200 | 36,39% | 350 | 70,01% |
60 | 10,51% | 210 | 38,38% | 360 | 72,65% |
70 | 12,28% | 220 | 40,40% | 370 | 75,35% |
80 | 14,05% | 230 | 42,45% | 380 | 78,13% |
90 | 15,84% | 240 | 44,52% | 390 | 80,98% |
100 | 17,64% | 250 | 46,64% | 400 | 83,90% |
110 | 19,44% | 260 | 48,78% | 410 | 86,92% |
120 | 21,25% | 270 | 50,95% | 420 | 90,04% |
130 | 23,09% | 280 | 53,18% | 430 | 93,25% |
140 | 24,94% | 290 | 55,42% | 440 | 96,58% |
150 | 26,80% | 300 | 57,73% | 450 | 100% |
Перевести уклон из процентов в градусы и наоборот из градусов в проценты можно при помощи онлайн конвертера:
Замер уклона крыши
Измеряют угол уклона при помощи уклономера или же математическим способом.
Уклономер — это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов.
Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах.
Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.
Математический расчёт уклона
Можно рассчитать уклон крыши не используя геодезические и другие приборы для замеров уклона. Для этого необходимо знать два размера:
- Вертикальная высота ( H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
- Заложение ( L ) — горизонтальное расстояние от нижней точки ската до верхней
При помощи математического расчёта величину уклона крыши находит следующим образом:
Угол уклона ската i равен отношению высоты кровли Н к заложению L
i = Н : L
Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.
Чтобы было понятней рассмотрим на примере:
Пусть будет:
Длина заложения 4,5 м, высота крыши 2,0 м.
Уклон равен: i = 2.0 : 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем — 240.
Как рассчитать высоту конька двухскатной крыши: примеры, формулы, методы
От высоты расположения конька крыши зависят эстетические показатели, архитектурная специфика и технические характеристики дома
Крайне важно при разработке проекта грамотно определить правильный размер конструкции
Для получения идеального результата мы предлагаем вам сегодня разобраться как рассчитать высоту конька двухскатной крыши, и каким методом лучше пользоваться в самостоятельных вычислениях.
Ориентиры выбора высоты конька
Коньком называют горизонтальное ребро двухскатной крыши, образованное в месте соединения вершин ее наклонных плоскостей.Высоту конька без малейших сомнений отнесем к наиболее значимым параметрам, задающим пропорции крыши.
Как занижение, так и завышение ее может привести не только к нарушению архитектурной картины, но и к проблемам в эксплуатации. Горячее желание владельца дома воплотить собственные идеи нередко идет в разрез с техническими предписаниями, ознакомление с которыми поможет избежать серьезных ошибок.
Для того чтобы процесс исследования изучаемой величины был проще и понятнее представим будущую крышу в форме равностороннего треугольника. Это самый распространенный вариант. Кроме него есть асимметричные двухскатные крыши с различающимися по площади скатами.
Однако угол наклона обоих конструктивных составляющих чаще всего равен, потому высота конька вычисляется по стандартной схеме.
Равносторонний треугольник разобьем для удобства на две симметричные части. Проходящая от вершины треугольника до его основания линия – ось симметрии представленной нами фигуры, она же катет прямоугольного треугольника и высота конька.
Ориентир №1: Атмосферные явления
С климатической данностью спорить бессмысленно, необходимо подстраиваться под ее непреклонную диктовку и приспосабливаться. К атмосферным явлениям, оказывающим влияние на выбор высоты конька, относятся:
- Ветровая нагрузка. В областях, погодные условия которых отличаются частыми порывистыми ветрами, принято сооружать пологие и низко-скатные кровельные конструкции с углом наклона до 10º. В регионах со слабыми и умеренными ветрами высота конька может быть любой.
- Количество осадков. Осадки – потенциальная угроза протечек, из-за которых отсыревают, затем постепенно приходят в непригодность элементы стропильной системы и кровельного пирога. С крыш крутизной более 45º осадки удаляются гораздо быстрее, чем с пологих конструкций.
- Масса снежного покрова. В районах с обильными зимними осадками рекомендовано возведение крыш с уклоном более 45º с целью оптимизации скорости схода снежных залежей. С более низких и плоских крыш необходимо будет чаще счищать снег.
О факторах, влияющих на расчет угла ската крыши
Крыши, как уже писалось на нашем сайте, имеют разную форму и количество скатов. Они бывают одно-, двух- и четырехскатными. Угол наклона крыши зависит от количества скатов на вашем доме.
Строительные работы по монтажу кровли могут приостановиться, если заранее не решить, из какого материала вы собираетесь делать финишное покрытие и какой угол наклона кровли
Необходимо помнить, что эти два понятия тесно переплетаются, поскольку вид предлагаемого кровельного материала будет приниматься во внимание при расчете угла наклона любой скатной крыши
Остановимся на факторах, которые принимаются во внимание, когда делают расчет угла наклона крыши. К примеру, выбирая угол наклона односкатной крыши в пределах 9-20 градусов, нужно будет учесть такие факторы, как
К примеру, выбирая угол наклона односкатной крыши в пределах 9-20 градусов, нужно будет учесть такие факторы, как
- материал финишного покрытия;
- существующие климатические условия;
- функциональное назначение постройки.
В случае, когда крыша будет иметь два и более ската, то во внимание будут приниматься не только вышеперечисленные факторы и район, в котором будет вестись строительство дома. Нужно будет учесть, для каких целей устраивается чердачное помещение
Если оно предусмотрено не для жилья, а должно использоваться для хранения временно неиспользуемых вещей и предметов, то не стоит устраивать для этих целей большое помещение (речь идет о высоте потолка). Когда же хозяева планируют сделать из чердака жилое помещение в виде мансарды, то возникает необходимость в устройстве хорошей крыши со значительным уклоном.
В тех регионах, где не редкость сильные ветра, делают минимальный уклон кровли. Поэтому на нее приходится не такое сильное воздействие ветра. Делать крыши без уклона также не рекомендуется. Такие покрытия можно устраивать в регионах с большим числом солнечных дней и маленькой вероятностью осадков.
Сопротивление ветру при высокой крыше значительно больше, чем при низкой. Однако при очень маленьком уклоне существует вероятность, что ветер может сорвать финишное покрытие. Получается, что при сильно крутых кровлях существует такая же опасность, что и при кровлях совсем не имеющих наклона. Рекомендуется поэтому выбирать следующие наклоны кровель – при несильных ветрах он может иметь величину от 35 до 40 градусов, при сильных ветрах оптимальный угол ската крыши составляет 15-25 градусов.
Крыша с низким наклоном крыши
Принимая во внимание все вышеописанное, величина угла наклона крыши рассчитывается, ориентируясь на диапазон от 9 до 60 градусов. Проектировщики, как правило, производят соответствующие расчеты и обычно останавливаются на значениях, которые составляют от 20 градусов до 45
Чем привлекателен такой угол наклона крыши? Тем, что можно пользоваться любым кровельным материалом – металлочерепицей, профнастилом, шифером и т.д. Тем не менее, каждый материал для финишного покрытия отличается своими требованиями, которые учитываются при устройстве конструкции крыши.
- Использование наплавляемых материалов наиболее подходит, когда кровля имеет уклон 0-25% . Когда уклон составляет 0-10%, то материал необходимо укладывать в три слоя. Если значение угла наклона находится в пределах 10-25%, можно обойтись одним слоем, но материал должен иметь посыпку.
- Асбоцементными волнистыми листами (шифером) покрывают крыши, имеющие уклон кровли до 28%.
- Черепица применяется, когда крыша имеет уклон не меньше 33%.
- Стальное покрытие укладывают на кровле с углом наклона менее 29%.
Расход материала напрямую зависит от уклона крыши. Чем он больше, тем больше расход финишного материала. Как следствие, плоская крыша в этом отношении будет стоить дешевле, чем кровля, имеющая угол наклона в 45 градусов.
Если вам известна величина уклона крыши, то рассчитать количество необходимого материала не составляет труда. То же можно сказать и о высоте кровельной конструкции.
Остановимся на каждом конкретном виде кровельного покрытия.
Архитектурные особенности крыши в стиле шале
Изначально шале называли альпийский домик, выполненный в сельском стиле. Такие постройки встречаются в горной местности Австрии, Швейцарии и Франции, предназначены для приюта путников и пастухов во время непогоды. От других архитектурных направлений шале отличается многоярусной системой возведения здания и широкой пологой крышей, выступающей за границы стен. Первые этажи домов обычно делают каменными, а верхние и мансардные — из деревянных материалов. Конструкция в стиле шале имеет покатую форму с небольшим углом наклона, защищает постройки от ветра, дождя и снега. Верхний этаж делают без глухого потолочного перекрытия и объединяют с чердачным пространством.
Определение и функции
Чтобы внешний вид крыши был гармоничным и органично дополнял архитектурный замысел дома, необходимо правильно рассчитать соотношение ширины и длины здания. Согласно строительной терминологии высотой конька называют расстояние от середины основания кровли до ее высшей точки. От этого параметра зависят следующие качества конструкции:
- Угол наклона скатов крыши. Чем выше конёк, тем круче должен быть уклон крыши дома. На территории средней полосы России, которая славится большим количеством зимних осадков, затяжными ливнями осенью, рекомендуется выбирать угол наклона скатов в пределах 20-50 градусов.
- Площадь скатов. Чем выше кровля, тем большую площадь имеют скаты, за счет чего увеличиваются расходы на кровельное покрытие, а также материал для изготовления стропильного каркаса.
- Несущая способность каркаса. С увеличением высоты крыши возрастает вес, а, следовательно, и нагрузка от кровельного пирога, из-за чего приходится усиливать каркас конструкции дополнительными элементами.
Стропильная система крыши
Критерии расчета дымоходных труб
Во время определения высоты трубы по уровню конька следует иметь в виду все факторы, которые могут иметь значение при расчете тяги дымохода.
Высота трубы над коньком зависит от следующих факторов.
Угол наклона скатов.
Чем он больше, тем значительнее воздушные потоки, возникающие в результате завихрений. Они могут не только понижать скорость движение воздуха в дымоходе, но и становиться причиной так называемой обратной тяги. После ее возникновения ядовитые продукты горения топлива не выводятся наружу, а попадают в помещение. Если такое явление возникло ночью, то последствия могут быть очень трагичными.
Все современные котлы должны иметь специальное оборудование, в автоматическом порядке прекращающее горение в случае недостаточной тяги. При определенных совпадениях движение воздуха в дымоходе может быть обратным, это крайне опасная ситуация.
Величина удаления трубы от конька. Строительные нормы и правила имеют специальные таблицы с указанием зависимости высоты дымохода от его удаления. Если таблиц нет, то значения можно рассчитать самостоятельно. Как это делается, мы в этой статье расскажем ниже.
Роза ветров, максимальная высота снежного покрова, климатическая зона расположения здания
Как дополнительный фактор обязательно принимается во внимание близость к высотным сооружениям, препятствующим свободному движению воздушных масс.
Чем больше факторов принимается во внимание при выполнении расчетов, тем безопаснее эксплуатация отопительных котлов, выше их КПД, комфортнее условия проживания в доме
Разновидности, типы и виды
Разновидности вальмовых крыш:
- Классическая четырехскатная. Диагональные планки под треугольные фронтоны опираются на балку конька. Свесы кровли находятся на одной отметке по высоте. Скаты на чертежах имеют форму равнобедренных треугольников и трапеций.
- Шатровая четырехскатная. Каркас представляет собой правильную пирамиду с квадратным основанием. Диагональные стропила сходятся в одной точке. Балка конька отсутствует. Скаты «состоят» из четырех треугольников. Шатровую вальмовую крышу делают для равных по длине стен дома. Всю нагрузку от кровли, осадков и ветра принимают на себя диагональные и центральные опорные балки. Расчет, чертеж и монтаж такой конструкции сделать сложно.
- Полувальмовая. Различают два подвида такой крыши: датскую и голландскую. В первом варианте пара скатов над входом в дом и сзади него представляют собой сложные шести- или восьмиугольники на чертеже. Вальмы по бокам усекаются сверху и упираются в миниатюрные фронтоны.
Голландская полувальмовая крыша более практична, чем датская, так как под ней размещается полноценный мансардный этаж. Потолок скошен с двух сторон, а не с четырех. Скаты имеют разную высоту, вальмы обрезаны снизу. Привлекательным внешним видом отличаются голландские крыши с эркером и мансардными окнами.
Существуют ломаные вальмовые четырехскатные крыши. Скаты в них имеют разные геометрические формы и расходятся под углами 10–60°. Ломаные вальмовые крыши есть у многих дворцов и поместий. Конструкция позволяет использовать пространство мансарды под жилые комнаты. Однако составление чертежа, расчет и возведение ломаной вальмовой крыши – сложная задача.
Виды крыш
В современном строительстве распространены практически все существующие в архитектуре формы крыш. Широко распространены односкатные и двухскатные, а также четырехскатные (вальмовые) виды.
Кроме них встречаются и шатровые кровли, и куполообразные, и ломаные (мансардные) и сложные многоскатные.
Среди получивших наибольшее распространение чаще всего встречаются крыши двухскатные, представляющие собой несложную конструкцию, состоящую из двух наклонных скатов и двух фронтонов – вертикальных стен треугольной формы.
Крыши двускатной конструкции обычно монтируют на гараж, садовую беседку. Оригинально смотрится и двухскатная крыша с мансардой.
Стропильная система таких кровель состоит из спаренных расположенных под углом к горизонтальной линии деталей. Обеспечивает их устойчивость дощатая или сплошная обрешетка.
Верхняя часть двускатных крыш, место стыка стропильных ног получило название конька. Это самая верхняя часть всего здания на которую многие владельцы частных домов устанавливают декоративный флюгер.
Для определения площади крыши и расчета количества досок для обрешетки, кровельного материала и длины самих лаг необходимо научиться рассчитывать высоту конька.
Быстро и точно произвести расчёт двухскатной крыши, в том числе определить высоту конька можно и с помощью онлайн-калькулятора в сети интернет.

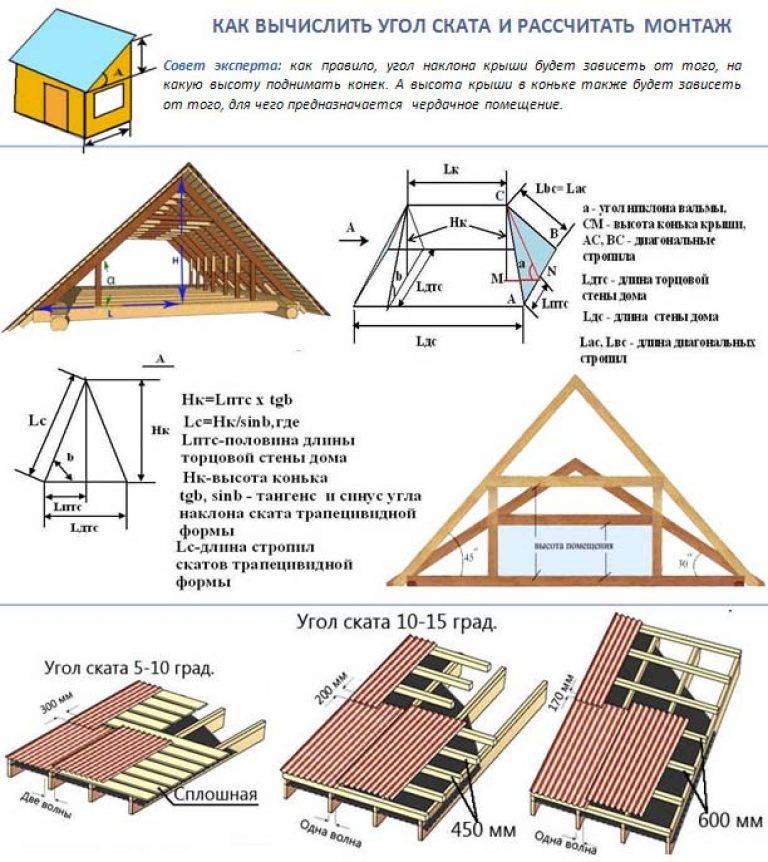

Математический метод
Как уже говорилось выше, сама крыша в разрезе представляет собой равнобедренный треугольник, где стропила образуют боковые его стороны, а основание – это ширина дома. В такой геометрической фигуре отвесная линия, опущенная с вершины конькового бруса, будет делить основание – а значит, и ширину дома – ровно пополам. Именно этим свойством равнобедренного треугольника и пользуются при расчёте симметричной крыши.
Воображаемая линия, опущенная с верха крыши до низа, делит треугольник фронтона на два прямоугольных треугольника, в которых известен один катет (ширина дома, делённая пополам) и угол между этим катетом и гипотенузой. Для удобства можно обозначить все стороны так: катеты – высота крыши и полширины дома, гипотенуза – длина стропил.
Порядок расчета
Выполнить расчет высоты кровли достаточно просто, даже если не иметь под рукой специальной программы-калькулятора. В основу вычислений принимается, что вертикальный срез крыши представляет собой равнобедренный треугольник, основание которого соответствует ширине фронтона. Зная геометрические формулы, мы можем найти высоту конька по формуле вычисления, справедливой для треугольника:
- Сначала нам необходимо измерить ширину сооружения, а затем разделить эту величину на 2.
- Затем нужно определить уклон ската, то есть вычислить угол между основание кровли и поверхностью ската.
- Следующим действием мы по таблице Брадиса или с помощью инженерного калькулятора определяем тангенс угла, образованного основание крыши и скатом.
- Затем мы умножаем половину ширины перекрываемого сооружения на тангенс угла между скатом и основание крыши, получая высоту конька.
Виды крыш
В современном строительстве распространены практически все существующие в архитектуре формы крыш. Широко распространены односкатные и двухскатные, а также четырехскатные (вальмовые) виды.
Кроме них встречаются и шатровые кровли, и куполообразные, и ломаные (мансардные) и сложные многоскатные.
Среди получивших наибольшее распространение чаще всего встречаются крыши двухскатные, представляющие собой несложную конструкцию, состоящую из двух наклонных скатов и двух фронтонов – вертикальных стен треугольной формы.
Крыши двускатной конструкции обычно монтируют на гараж, садовую беседку. Оригинально смотрится и двухскатная крыша с мансардой.
Стропильная система таких кровель состоит из спаренных расположенных под углом к горизонтальной линии деталей. Обеспечивает их устойчивость дощатая или сплошная обрешетка.
Верхняя часть двускатных крыш, место стыка стропильных ног получило название конька. Это самая верхняя часть всего здания на которую многие владельцы частных домов устанавливают декоративный флюгер.
Для определения площади крыши и расчета количества досок для обрешетки, кровельного материала и длины самих лаг необходимо научиться рассчитывать высоту конька.
Быстро и точно произвести расчёт двухскатной крыши, в том числе определить высоту конька можно и с помощью онлайн-калькулятора в сети интернет.

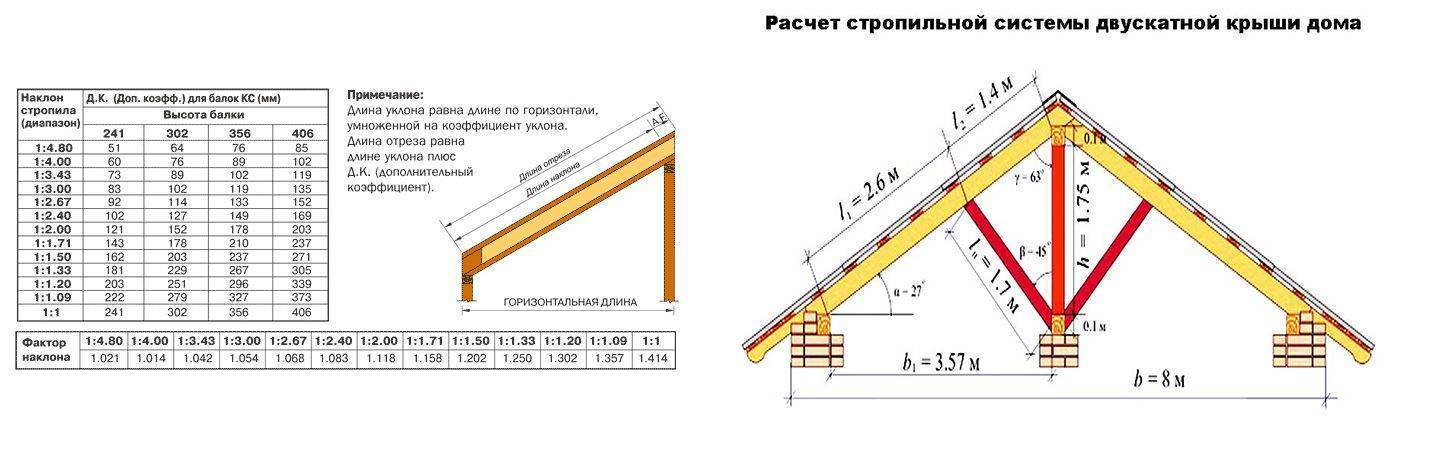

Калькулятор расчёта высоты конька стропильной системы
В самом начале работы по проектированию конструкции крыши своего дома или какого-либо здания хозяйственного назначения перед владельцем обязательно возникнет ряд первоочередных вопросов. Это, прежде всего, сама разновидность стропильной системы, угол наклона скатов, планируемое кровельное покрытие, высота конструкции в коньковой части.
Калькулятор расчёта высоты конька стропильной системы
Эти вопросы только на дилетантский взгляд кажутся разноплановыми, а на самом деле – они тесно переплетены между собой, взаимозависимы один от другого. Так, например, различные типы кровельного покрытия имеют свои ограничения по углу крутизны скатов, а тот в свою очередь напрямую зависит от высоты конька крыши. Предлагаем применить представленный ниже калькулятор расчёта высоты конька стропильной системы. Он не только поможет рассчитать нужные параметры, но и даст возможность оценить различные варианты, чтобы проще было принять наиболее приемлемое решение.
Пояснения по проведению расчетов.
Если рассмотреть любую стропильную систему, то ее можно разложить на треугольники, подчиняющиеся строгим законам тригонометрии. Так, высоту конька можно рассматривать одним из катетов прямоугольного треугольника с гипотенузой, являющейся линией, определяющей направление и крутизну ската кровли. Примеры для нескольких типов крыш приведены на схеме ниже.
Цены на крепления для стропил
Характерные примеры для расчета высоты конька для различных стропильных систем
1 – односкатная система.
2 – простая двускатная система.
3 – вальмовая система.
4 – шатровая система.
В любом из представленных случаев определяющими величинами будут являться:
Угол крутизны ската
Обратите внимание, что гипотенуза треугольника, определяющая направление и крутизну ската у разных систем проложена со своими особенностями, что необходимо учитывать при расчете.
Ширина здания. Если при односкатной стропильной системе она берется полной, то для трех других разновидностей крыши – делится надвое.
Калькулятор позволит решить и «прямую», и «обратную» задачи:
- По заданному углу крутизны кровли определить высоту конька, чтобы выйти на расчетное значение уклона.
- По уже предполагаемой или имеющейся высоте конька определить угол наклона, чтобы принять решение в пользу того или иного кровельного покрытия.
После того как будет рассчитана высота расположения конька (или конькового узла – для шатровой крыши), можно перейти к вычислению длины стропильных ног – для этого имеется специальный калькулятор.
Выбор типа крыши зависит от многих критериев, от рациональности и экономичности до чисто декоративного подхода. Подробнее об устройстве различных стропильных систем: односкатной , двускатной , вальмовой , шатровой – в отдельных публикациях нашего портала.
- 5
- 4
- 3
- 2
- 1
3
Добрый день! Пожалуйста подскажите,- какой вид пароизоляции (тип A,B,C,D) я должен приобрести,или быть может это будет просто полиэтиленовая плёнка для изоляции пришиваемых досок (в моём случае6 30_ка) к верхним балкам перекрытия в бане.И как правильно изоляция стелится под балки,потом доски,или на доски снизу изнутри бани,никак не могу разобраться,нет точных определений,кто что твердит.И какой стороной крепиться изоляция?Пожалуйста ответьте более точно,у нас стропильная система уже сделана и ребята хотят подшивать доску,но никто точно не знает на доски,под доска на брус,под брус и.т.д Спасибо.
Игорь, здравствуйте! Как следует из вашего вопроса — вы работаете над баней?. В таком случае вам не подойдут указанные типы пароизоляций (тип A,B,C,D), а необходим фольгированный материал с индексом F. Если речь идет об Изоспане, то это FB — на основе крафт-бумаги, FD или FS — на основе полипропиленовой пленки. А вот FX на базе вспененного полиэтилена подойдет для предбанника или моечной, а для парной — уже нет, так как невысока верхняя граница его термостойкости. Материал — всегда фольгой в сторону помещения. Теперь — о его месте. Смотря чем вы можете пожертвовать. Пароизоляция должна защитить деревянные детали конструкции от переувлажнения со всеми вытекающими последствиями. Понятно, что балки перекрытия защищать надо то есть слой изоляции — однозначно под ними. Доска 30-ка нашивается прямо на балки, так? Безусловно, «жертвовать» такой толстой доской — вроде бы жалко, то есть пароизоляция должна разместиться ниже ее. Но и оставлять фольгированный потолок в бане — не хочется, то есть можно закрыть пароизоляцию затем слоем вагонки или тонкой доски. Вот этот, самый нижний, слой уже не будет иметь полноценной защиты от пара, то есть и будет выступать в роли «жертвы», которую не жалко будет поменять через несколько лет активного пользования баней.
