Расчет конька двухскатной крыши

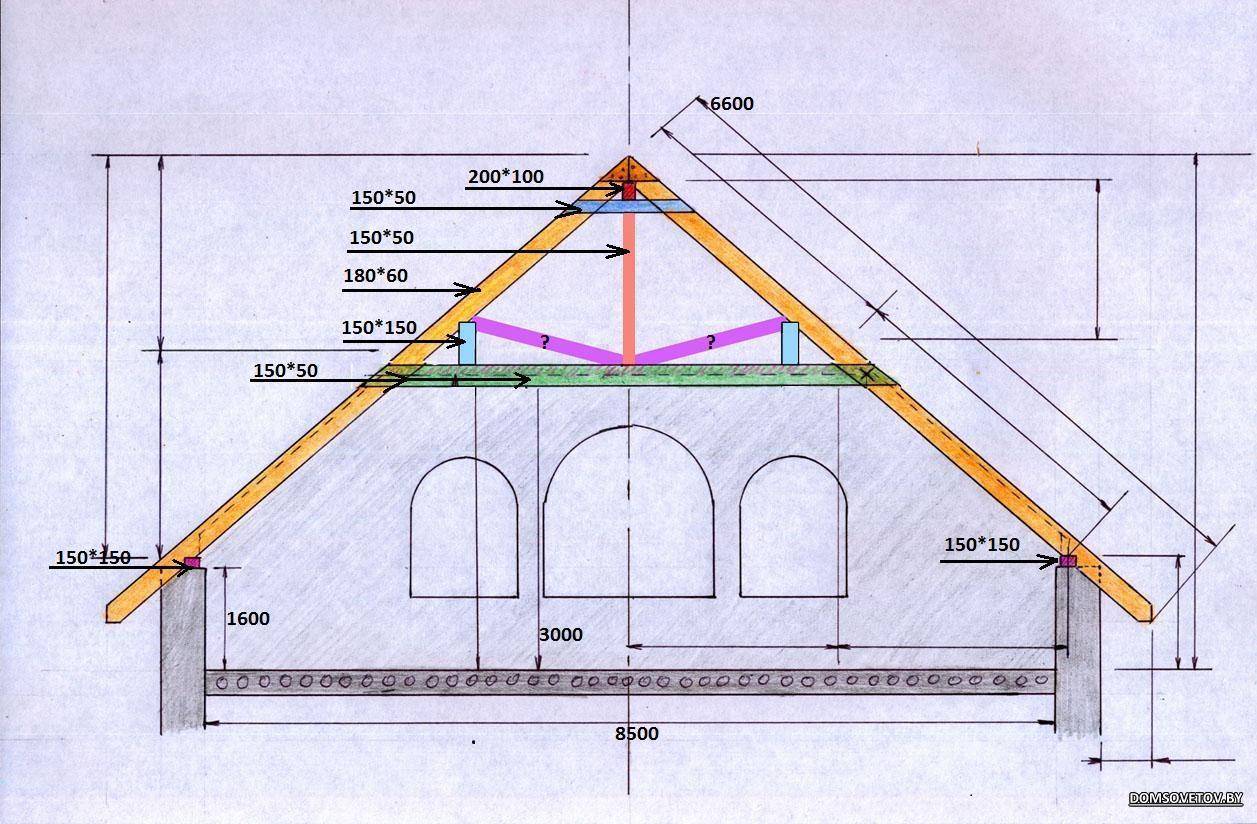

Проектирование мансардной крыши

Мансардная или ломаная кровля также имеет два ската, особенностью которых является характерный излом. Он позволяет увеличить пространство под крышей и делает ломаную конструкцию одной из наиболее приспособленных для создания мансарды.

Расчет высоты крыши ломаного типа начинается с вычисления углов наклона всех скатных поверхностей кровли. Эксперты в области строительства рекомендуют определять углы наклона мансардной конструкции практическим методом, используя правило золотого сечения. Для этого необходимо на бумаге вписать эскиз будущей кровли в круг. Такой метод позволит избежать таких конструктивных недочетов, при которых ломаная конструкция выглядит не эстетично.

Проектирование и расчеты — важные и основополагающие этапы в создании крыши. Их грамотное и правильное выполнение является залогом возведения надежной и эстетически привлекательной кровли, которая прослужит долгие годы.

Расчет стропильной системы

Перед сборкой кровельной конструкции, необходимо сделать расчет стропильной системы и правильно подобрать сечение всех строй-элементов.

В зависимости от ширины строения и требуемого сечения стропильной ноги, для проектируемого пролета, выбирают следующее конструктивное решение:

Расчет длины стропильных ног

Стропильная система односкатной крыши ‒ Подбор сечения

Во время строительства здания профессиональными строителями, согласно утвержденному проекту, производиться расчет по двум предельным состояниям. Такой подход, позволит определить высоту и ширину, несущих балок по двум требованиям:

1. Прочности.
2. Жесткости.

Зависимость конструкции от величины пролета

Расчет кровли, при строительстве частного дома

При строительстве частного дома самостоятельно, расчет кровли можно не производить, но все-же, следует учесть, проверенные временем, рекомендации:

1. Пролет до 4,5 метров. Это расстояние, предполагает использование цельных стропильных ног, без раскрепления подкосами или стойками. Так-же, если планируется обустройство мансарды, за счет отсутствия промежуточных опор, позволяет увеличить свободное пространство. Желательное сечение стропил, при шаге 0,6 м – 50 на 150 мм, а для шага 1,1 м, рекомендуется увеличить до 75 на 175 мм.
2. Пролет до 6 метров. При этом расстояние, все зависит от угла наклона и пролета. В основном, хватает стандартной длины доски или бруса – 6 м. Если-же угол наклона больше и пролет приближен к 6 м, как правило, требуется стыковать стропильные ноги по длине. В качестве дополнительных опор, применяют подкосы (подстропильные ноги). В месте стыка подкоса и стропил, стыкуют ногу по длине. Желательное сечение при шаге 0,6 м – 50 на 200 мм, а при шаге 1,1 м – 100 на 200 мм.
3. Пролет более 6 метров. Подобное расстояние, предполагает обустройство промежуточных стоек, которые возьмут часть нагрузки на себя и уменьшат провисание балки. Требуется устанавливать опоры так, чтобы каждый пролет стропильной ноги, был менее 6 метров. Расчет, как правило, выполняют как для многопролетной балки, с учетом промежуточных опор. При самостоятельном строительстве, сечение берут так-же, как и для пролета до 6 метров. Все стропила, в этой конструкции, являются составными.

Если меж стропилами планируется укладывать теплоизолятор, то при расчете, требуется учитывать минимальную высоту балок.

Если делается укладка минеральной ваты, то дополнительно обустраивается вентиляционный зазор в 5 см. Частично, такой зазор, обеспечивают за счет несущих балок, а частично, за счет контробрешетки, которую, как правило, монтируют поверх них.

Подбор шага для стропильных ног

Оптимальный шаг стропильных ног, в основном, зависит от следующих факторов:

Таблица сечения стропил

1. Нагрузка на покрытие и пролет;
2. Тип теплоизолятора;
3. Наличие мансардных окон.

В первом случае, зависимость обратно пропорциональная. Конструкция односкатной крыши, при увеличение пролета или нагрузки, предполагает уменьшение шага строповки. Для теплоизолятора-же, можно утвердить, следующие рекомендуемые значения расстояния, меж стропилами в свету (в частоте):

• Экструдированный пенополистирол и пенопласт – 0,6 метров;
• минеральная вата – 0,58 метров;
• пенополиуретан – шаг от утеплителя не зависит.

При сооружение мансарды и использование, в качестве природного источника света, мансардных окон, необходимо в местах монтажа, обеспечить шаг стропил на 4-6 см больше ширины окна.

Стропильная система односкатной крыши своими руками ‒ Угол наклона

Угол наклона ската

В зависимости от вида кровельного покрытия, допускается разные углы наклона ската крыши. Ниже, приведены значения для наиболее популярных стройматериалов

Важно понимать, что чем круче скат, тем меньше нагрузка на элементы, а значит, меньше вероятность протечки. Но увеличение наклона, на много усложняет строительство и требует возведение высокой продольной стены

1. Керамическая черепица. Наиболее оптимальный угол наклона – 30-45°, допустимый – 12-65°.
2. Битумная (мягкая) черепица. Самый оптимальный – 20-45°, допустимый – от 6°.
3. Металлическая черепица. Более оптимальный – 20-45°, допустимый – от 12°.
4. Оцинкованная кровельная сталь. Допустимый – от 14°.
5. Шифер. Допустимый – 6-27°.

Калькулятор расчёта высоты конька стропильной системы

В самом начале работы по проектированию конструкции крыши своего дома или какого-либо здания хозяйственного назначения перед владельцем обязательно возникнет ряд первоочередных вопросов. Это, прежде всего, сама разновидность стропильной системы, угол наклона скатов, планируемое кровельное покрытие, высота конструкции в коньковой части.

Калькулятор расчёта высоты конька стропильной системы

Эти вопросы только на дилетантский взгляд кажутся разноплановыми, а на самом деле – они тесно переплетены между собой, взаимозависимы один от другого. Так, например, различные типы кровельного покрытия имеют свои ограничения по углу крутизны скатов, а тот в свою очередь напрямую зависит от высоты конька крыши. Предлагаем применить представленный ниже калькулятор расчёта высоты конька стропильной системы. Он не только поможет рассчитать нужные параметры, но и даст возможность оценить различные варианты, чтобы проще было принять наиболее приемлемое решение.

Пояснения по проведению расчетов.

Если рассмотреть любую стропильную систему, то ее можно разложить на треугольники, подчиняющиеся строгим законам тригонометрии. Так, высоту конька можно рассматривать одним из катетов прямоугольного треугольника с гипотенузой, являющейся линией, определяющей направление и крутизну ската кровли. Примеры для нескольких типов крыш приведены на схеме ниже.

Цены на крепления для стропил

Характерные примеры для расчета высоты конька для различных стропильных систем

1 – односкатная система.

2 – простая двускатная система.

3 – вальмовая система.

4 – шатровая система.

В любом из представленных случаев определяющими величинами будут являться:

Угол крутизны ската

Обратите внимание, что гипотенуза треугольника, определяющая направление и крутизну ската у разных систем проложена со своими особенностями, что необходимо учитывать при расчете. Ширина здания

Если при односкатной стропильной системе она берется полной, то для трех других разновидностей крыши – делится надвое.

Калькулятор позволит решить и «прямую», и «обратную» задачи:

• По заданному углу крутизны кровли определить высоту конька, чтобы выйти на расчетное значение уклона.
• По уже предполагаемой или имеющейся высоте конька определить угол наклона, чтобы принять решение в пользу того или иного кровельного покрытия.

После того как будет рассчитана высота расположения конька (или конькового узла – для шатровой крыши), можно перейти к вычислению длины стропильных ног – для этого имеется специальный калькулятор.

Выбор типа крыши зависит от многих критериев, от рациональности и экономичности до чисто декоративного подхода. Подробнее об устройстве различных стропильных систем: односкатной , двускатной , вальмовой , шатровой – в отдельных публикациях нашего портала.

1. 5
2. 4
3. 3
4. 2
5. 1

3

Добрый день! Пожалуйста подскажите,- какой вид пароизоляции (тип A,B,C,D) я должен приобрести,или быть может это будет просто полиэтиленовая плёнка для изоляции пришиваемых досок (в моём случае6 30_ка) к верхним балкам перекрытия в бане.И как правильно изоляция стелится под балки,потом доски,или на доски снизу изнутри бани,никак не могу разобраться,нет точных определений,кто что твердит.И какой стороной крепиться изоляция?Пожалуйста ответьте более точно,у нас стропильная система уже сделана и ребята хотят подшивать доску,но никто точно не знает на доски,под доска на брус,под брус и.т.д Спасибо.

Игорь, здравствуйте! Как следует из вашего вопроса — вы работаете над баней?. В таком случае вам не подойдут указанные типы пароизоляций (тип A,B,C,D), а необходим фольгированный материал с индексом F. Если речь идет об Изоспане, то это FB — на основе крафт-бумаги, FD или FS — на основе полипропиленовой пленки. А вот FX на базе вспененного полиэтилена подойдет для предбанника или моечной, а для парной — уже нет, так как невысока верхняя граница его термостойкости. Материал — всегда фольгой в сторону помещения. Теперь — о его месте. Смотря чем вы можете пожертвовать. Пароизоляция должна защитить деревянные детали конструкции от переувлажнения со всеми вытекающими последствиями. Понятно, что балки перекрытия защищать надо то есть слой изоляции — однозначно под ними. Доска 30-ка нашивается прямо на балки, так? Безусловно, «жертвовать» такой толстой доской — вроде бы жалко, то есть пароизоляция должна разместиться ниже ее. Но и оставлять фольгированный потолок в бане — не хочется, то есть можно закрыть пароизоляцию затем слоем вагонки или тонкой доски. Вот этот, самый нижний, слой уже не будет иметь полноценной защиты от пара, то есть и будет выступать в роли «жертвы», которую не жалко будет поменять через несколько лет активного пользования баней.

Как определяется высота конька

Если выбор типа кровельного покрытия уже сделан, то для определения высоты конька потребуется сделать расчет или оценку устойчивости кровли к воздействию погодных факторов в данном климатическом поясе.

Принимаем в расчет рекомендации строительной метеорологии

Возможно, вам не придется самостоятельно проверять устойчивость стропильного каркаса при различной высоте конька, это удел профессиональных проектировщиков. Но нужно знать, что расчет выполняется, исходя из статистики метеорологической службы по трем определяющим факторам:

• Преимущественному направлению и средней скорости ветра у поверхности земли и на высоте 7-10м;
• Средней и максимальной толщине снежного покрова в данной местности за последние 70 лет;
• Среднесуточная, максимальная плюсовая и минусовая температура на местности.

Климатические рекомендации, помогающие правильно выполнить проверочный расчет, приведены в строительных нормах СНиПе 23.01.99.

Для расчета потребуются табличные данные из свода правил СП 20-13330-2011, согласно которому территория страны разбита на восемь зон, с примерно равным количеством снега, выпадающего максимально в течение контрольного периода зимы. К первому поясу относят снеговую нагрузку в 80 кг/м2, для последнего, восьмого пояса количество снега на одном квадрате может достигать 560-600 кг.

Если сравнивать давление снега на крышу и динамическое давление ветра, то становится ясным, что расчет высоты конька и угла наклона двухскатной крыши должен проводиться в первую очередь по снеговой нагрузке. Для снежных районов высоту конька выбирают так, чтобы угол наклона двухскатной кровли находился в пределах 30-60о. При больших углах давление снега можно не учитывать.

Но это не значит, что динамический напор ветра можно вообще не принимать в расчет. Например, рассмотрим систему фронтонов двухскатной крыши. При высоте конька в 3 м и ширине основания в 6 м площадь поверхности одного фронтона составляет 9 м2. По расчету, при скорости ветра в 10-12м/с на фронтон крыши будет воздействовать горизонтально приложенная сила в 200 кг. Это значит, что даже при небольшой высоте конька у стропильной системы есть шанс быть сложенной, как карточный домик, если в расчете каркаса не предусмотрена установка подкосов и ветровых досок.

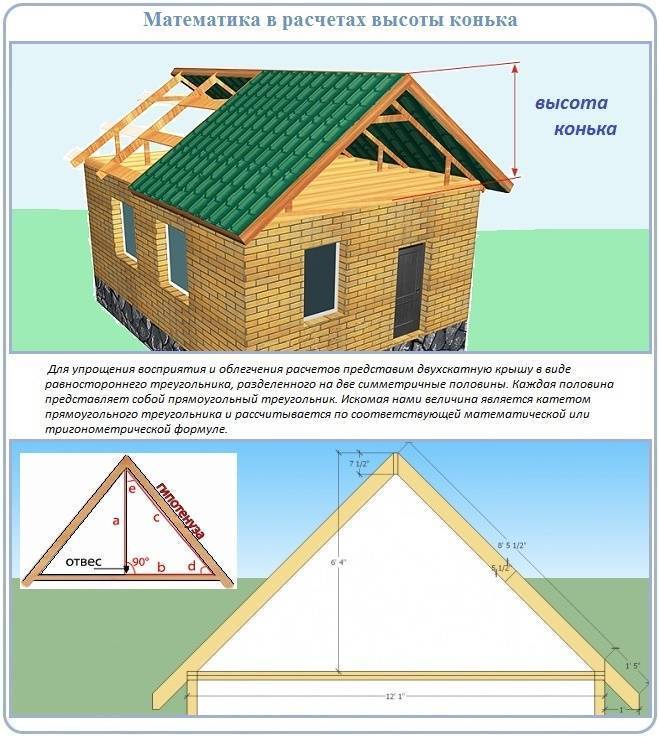

Геометрия конька двухскатной крыши

Зачастую у всех, кто впервые соприкасается с темой расчета двухскатной крыши, возникает закономерный вопрос, – зачем нужно выполнять расчет высоты конька, если основные характеристики определяются углом наклона скатов?

По сути, угол наклона используется преимущественно для того, чтобы принять в расчет внешние климатические факторы, а высота конька является сугубо конструкционной величиной. От выбранной высоты конька определяются длина стропил и длина распорок и стоек, удерживающих коньковую балку.

Для выполнения расчета высоты конька используют два способа:

• С помощью тригонометрических функций;
• Табличный способ, по заранее рассчитанным длинам стропил и основания.

Если двухскатная крыша выполнена по симметричной схеме, то для расчета достаточно знать длину заложения или половину основания крыши и угол наклона. Далее по тангенсу определяем высоту конька, как на схеме.

Понятно, что тригонометрические функции очень неудобны и, главное, не наглядны для практической работы. Поэтому в строительных справочных таблицах можно увидеть обозначение угла наклона, как 5:10

Неважно, сколько это градусов, для расчета мастеру достаточно знать, что 5 – это высота конька, а 10 — длина заложения

Кроме того, опроеделить высоту конька можно графическим или практическим методом. В первом случае используются чертежи или точные эскизы конструкции будущего стропильного двухскатного каркаса. Для строительных расчетов иногда достаточно просто измерить линейкой и пересчитать значения в масштабе чертежа. Несмотря на внешнюю примитивность, это наиболее надежный и проверенный способ расчета. Во втором случае приходится забираться на крышу с рулеткой и отвесом и измерять высоту конька на практике.

К примеру, при сборке двухскатного каркаса необходимо точно вырезать длину стропила и выполнить запил под опорные площадки на коньковой балке и на мауэрлат. На практике данные теоретического расчета длины используют только как справочные. Чтобы выполнить запил, мастер поднимается на крышу, измеряет отвесом и рулеткой высоту конька и длину основания, и только после этого выполняет расчет места запила.

Возможные причины отклонения значений ВДМ от нормы

Как уже было сказано выше, у разных женщин показатели значений ВДМ могут незначительно отличаться от принятых норм. Но в некоторых случаях такие отклонения могут быть значительными. С чем это связано?

Существуют определенные причины, приводящие к тому, что высота стояния дна матки при беременности значительно выше нормы:

• крупный плод;
• многоплодная беременность;
• многоводие;
• узкий таз женщины;
• неправильное положение плода в матке.

Значение ВДМ бывает значительно ниже нормы в следующих случаях:

• широкий таз у крупной женщины;
• маловодие;
• задержка развития ребенка;
• ошибочное определение срока беременности.

Назначение калькулятора

Расчет двухскатной крыши применяется для вычисления наклона монтируемых стропил, нагрузки, определения обрешетки и требуемых других материалов для всей возводимой конструкции. Расчеты осуществляются в соответствии с требованиями безопасности. Двускатная крыша считается очень практичным и экономически выгодным. Стропила опираются друг на друга и соединяются обрешеткой. По торцам стены имеют треугольный вид.

Калькуляторы способны проводить определять следующие параметры:

• наклон ската;
• количество подкровельных материалов;
• количество материалов на обрешетку;
• вес материалов и конструкции;
• длину стропил;
• количество стропила;
• площадь поверхности;
• сечение.

Рассчитать площадь кровли двухскатной при помощи калькулятора можно одновременно с определением устанавливаемых систем конструкции. Перед началом расчетов надо указать тип покрытия. Ширина крыши зависит от покрытия и габаритов коробки, что влияет на угол наклона. Уклон зависит от климатических условий региона и материала кровли. Этими показателями определяется высота всей конструкции.

Размеры крыши зависят от многих факторов: от климатического места расположения до используемых материаловИсточник aviarydecor.com

Общие принципы расчёта стропильной системы

Самыми важными несущими частями стропильной системы двухскатной кровли здания являются мауэрлат, ригель и стропила. Мауэрлат работает на сжатие, поэтому его сечение можно взять условно.

Ригель и стропильные ноги испытывают на себе изгибающий момент.

Расчёт таких конструкций производится по прочности и по жёсткости. Для небольших зданий можно выбрать их сечение приблизительно, но для серьёзных построек, в целях безопасности и экономии материала расчёт стропильной системы должен выполнить профессионал.

Нагрузка от собственного веса кровли

Чтобы выполнить расчёт необходимо знать нагрузку на 1 м.кв. кровли.

Для этого нужно сложить массы 1 м.кв. всех кровельных материалов:

1. подшивка (если она есть, чаще всего выполняется из гипсокартона);
2. стропильные ноги. Чтобы посчитать какой вес стропил приходится на квадратный метр кровли нужно найти массу погонного метра стропильной ноги и разделить это число на шаг стропил в метрах. Для расчёта можно принять приблизительное сечение стропила, площадь этого сечения необходимо умножить на плотность древесины;
3. утеплитель (если он есть). Плотность утеплителя должна быть указана производителем, её необходимо умножить на толщину;
4. обрешётка. Для обеспечения запаса в расчёт можно брать сплошную обрешётку. Например, 1 м.кв. обрешётки из доски толщиной 32 мм будет весить приблизительно 25 килограмм;
5. кровельный материал. Масса 1 м.кв. покрытия обычно указывается производителем.

Снеговая нагрузка

Снеговая нагрузка для каждой местности своя и равняется весу снегового покрова на горизонтальной плоскости.

На территории России она может принимать значения от 80 до 560 килограмм на метр квадратный. В интернете можно легко найти карту распределения снеговой нагрузки и выбрать нужное число исходя из района строительства.

Угол наклона кровли

Угол наклона кровли достаточно легко рассчитать, зная геометрию и имея под рукой инженерный калькулятор или стандартный калькулятор на персональном компьютере.

Если разделить высоту подъема кровли на расстояние от конька до карниза в плане, получается уклон кровли в долях или тангенс угла наклона. Для того чтобы вычислить угол, достаточно лишь найти арктангенс.

Если использование инженерного калькулятора вызывает затруднения, арктангенс можно найти с помощью калькулятора онлайн.

Расчёт шага стропил

Шаг стропил мансардной кровли следует выбирать из соображений удобства монтажа утеплителя. Маты обычно имеют ширину 60 сантиметров, поэтому шаг стропил стоит выбирать так, чтобы расстояние между ними в чистоте составляло 58 или 118 сантиметров. Два сантиметра позволят установить плиты утеплителя очень плотно, что позволит ему держаться между стропилами и улучшит теплоизоляцию.

Длина стропильной ноги

Длину ноги легко вычислить по формуле:L / cosα,
здесь L – это расстояние от конька крыши до внутренней поверхности наружной стены в плане, а cosα – это косинус угла наклона кровли. При жёстком креплении нужно прибавить величину врубки.

Сечение стропильной ноги

Сечение стропильной ноги нужно подбирать кратным размеру досок и бруса.

Пример простого расчёта сечения стропильной ноги:

1. находим нагрузку на 1 погонный метр стропила.q = (1.1*масса 1 м.кв. кровли*cosα + 1.4*нормативная снеговая нагрузка* cosα2)* шаг стропил;
2. находим W.W = q*1,25*полёт стропил/130;
3. решаем уравнение:W = b*h2/6.
   В этом уравнении b – ширина сечения стропильной ноги, а h–высота.

Для решения нужно задаться шириной и найти высоту, решив простое квадратное уравнение. Ширину можно назначать 5 см, 7.5 см, 10 см, 15 см. При небольших пролётах ширина 15 см нецелесообразна.

Для расчета стропильных систем существуют всевозможные таблицы, программы, онлайн калькуляторы.

От чего зависит

Очень важным параметром, от которого придется отталкиваться в расчетах и от которого зависит надежность конструкции, является угол наклона.

Существует ряд факторов, от которых зависит этот параметр, как и значение высоты конструкции.

Атмосферные явления

К такому фактору необходимо подстраиваться, ведь противостоять таким явлениям бессмысленно.

Из атмосферных факторов, которые влияют на кровлю, имеются следующие:

Необходимость создания чердака

Без чердака обычно возводят постройки нежилого типа и достаточно легкие, например, гаражи и сараи. Для жилого дома всегда необходимо предусмотреть наличие чердачного помещения. Использовать его или нет – это уже личное дело каждого.

Если же помещение предусматривается нежилое, то существует ряд правил и для такой конструкции:

• в расчет высоты крыши берутся противопожарные требования к дому;
• размер помещения не должен быть помехой техническому обслуживанию;
• обязательно наличие сквозного прохода, высотой 1,6 м и длиной 1,2 м.

Тип кровли

Существуют особые правила, отталкиваясь от которых определяют параметр высоты крыши относительно материала для ее покрытия:

Подробная инструкция по монтажу двускатной крыши

После подготовки инструментов и расчистки территории вокруг дома владелец может приступить к монтажным работам. Следует соблюдать установленную последовательность действий и проводить периодическую проверку корректности установки элементов. Обнаруженные ошибки проще исправить на стадии строительства, чем полностью переделывать каркас или снимать кровельный материал для устранения перекосов.

Подготовка

На этапе подготовки следует приобрести строительные материалы и пропитать деревянные элементы жидкостью, снижающей скорость гниения. Комплектующие следует уложить под навесом для защиты от атмосферных осадков. Перед нарезкой заготовок рекомендуется несколько раз проверять размеры, что позволит снизить риск брака. Установка элементов двускатной крыши требует участия бригады из 2–3 человек, выполнить монтажные работы без помощников невозможно.

Укладка мауэрлата

Сечение бруса для опорной рамы подбирают в зависимости от толщины внешних стен дома. Элемент каркаса крепят заподлицо с внешней поверхностью перегородки, в которой на этапе строительства монтируют направляющие шпильки.

Мауэрлат подбирают в зависимости от толщины стен дома.

Установка конькового бруса

Для монтажа верхнего бруса требуется собрать каркасы фронтонов, если боковые стенки выложены из силикатного кирпича или блоков, то вырезают пазы для укладки направляющей. Между деревом и бетоном укладывают гидроизоляцию. Под брусом укладывают параллельный лежень, к которому крепят вертикальные стойки, расположенные под каждой стропильной парой. Для длинного здания возможна сборка конькового бруса из нескольких заготовок, соединенных металлическими косынками.

Монтаж стропил

Стропила соединяют на крыше или на поверхности земли с последующим подъемом вручную либо краном. Монтаж осуществляют с напарником, предварительно разметив мауэрлат. Стропила располагают параллельно, перекосы не допускаются, применение шаблона повышает точность монтажных работ. Для соединения деталей используют стальные косынки или деревянные накладки, под стропилами помещают вертикальные стойки и подкосы.

Монтаж стропил происходит с применением шаблона.

Крепление обрешетки

На заключительном этапе строительства необходимо установить планки обрешетки для монтажа финишной отделки. Элементы крепят перпендикулярно стропилам, а затем закрывают слоем пленки для гидроизоляции. Поверх устанавливают второй ряд обрешетки с элементами, направленными под прямым углом к нижнему каркасу. Двойная обрешетка формирует вентилируемый зазор для удаления влаги естественным путем.

Утепление

Для защиты чердачного помещения от утечек тепла используют:

• листовой пенополистирол или пенопласт;
• рулонную минеральную вату.

Для утепления пенопластом достаточно нарезать листы на заготовки по ширине между стропилами. Но поскольку материал является горючим, лучше использовать минеральную вату. Маты плотно заполняют зазор между балками, не оставляя щелей или мостиков холода.

Как рассчитать высоту конька двухскатной крыши ↑

Искомая величина зависит от нескольких факторов, но, как правило, определяющим считается тип чердака.

Рекомендуем Если предполагается устройство мансарды, то рассчитываемая величина равна сумме высот стоек под прогон и потолка помещения.

В общем случае учитывается уклон ската и размеры строения и, как производная, тип материала. В расчетах используют данные из специально разработанной таблицы, в которой через коэффициент связаны ширина строения и величина уклона.

Допустим, ширина строения равна 8 м, а уклон – 40°. Высоту конька двухскатной крыши рассчитывают по следующей схеме: половину ширины умножают на коэффициент, значение которого находят из таблицы. Таким образом, высота или расстояние между верхней точкой конька крыши и перекрытием составляет 4х 0,86= 3,44.

Разновидности, типы и виды

Разновидности вальмовых крыш:

1. Классическая четырехскатная. Диагональные планки под треугольные фронтоны опираются на балку конька. Свесы кровли находятся на одной отметке по высоте. Скаты на чертежах имеют форму равнобедренных треугольников и трапеций.
2.  Шатровая четырехскатная. Каркас представляет собой правильную пирамиду с квадратным основанием. Диагональные стропила сходятся в одной точке. Балка конька отсутствует. Скаты «состоят» из четырех треугольников. Шатровую вальмовую крышу делают для равных по длине стен дома. Всю нагрузку от кровли, осадков и ветра принимают на себя диагональные и центральные опорные балки. Расчет, чертеж и монтаж такой конструкции сделать сложно.
3.  Полувальмовая. Различают два подвида такой крыши: датскую и голландскую. В первом варианте пара скатов над входом в дом и сзади него представляют собой сложные шести- или восьмиугольники на чертеже. Вальмы по бокам усекаются сверху и упираются в миниатюрные фронтоны.

Голландская полувальмовая крыша более практична, чем датская, так как под ней размещается полноценный мансардный этаж. Потолок скошен с двух сторон, а не с четырех. Скаты имеют разную высоту, вальмы обрезаны снизу. Привлекательным внешним видом отличаются голландские крыши с эркером и мансардными окнами.

Существуют ломаные вальмовые четырехскатные крыши. Скаты в них имеют разные геометрические формы и расходятся под углами 10–60°. Ломаные вальмовые крыши есть у многих дворцов и поместий. Конструкция позволяет использовать пространство мансарды под жилые комнаты. Однако составление чертежа, расчет и возведение ломаной вальмовой крыши – сложная задача.
