Электропроводка в подвесном потолке: особенности и требования
При проведении электропроводки в подвесном потолке необходимо учитывать несколько особенностей и требований. Такая проводка является одним из наиболее удобных и эстетичных способов обустройства электросети в комнате. Она позволяет скрыть все провода и создать ровную поверхность потолка без видимых электроустановок.
Монтаж подвесного потолка и прокладка проводки
Для начала монтажа подвесного потолка необходимо установить металлический профиль по периметру комнаты. Затем производится установка гипсокартонных листов на каркас. После этого можно приступать к прокладке электропроводки.
Прокладка проводки в подвесном потолке зависит от материала, из которого изготовлен гипсокартон. Если гипсокартон имеет металлическую оболочку, то проводку можно прокладывать внутри нее. В этом случае не требуется штробить стену для проведения проводки.
Если гипсокартон не имеет металлическую оболочку, то проводку необходимо прокладывать в штробах, которые делаются в стене перед монтажом гипсокартона. Штробы можно делать с помощью штробореза или перфоратора. В таком случае необходимо учитывать требования безопасности при проведении работ с электроинструментами.
Защита электропроводки в подвесном потолке
Для обеспечения безопасности и защиты электропроводки в подвесном потолке необходимо использовать специальные кабельные каналы или гофрированные трубы. Они позволяют защитить провода от механических повреждений и обеспечить надежную изоляцию.
Также необходимо правильно прокладывать провода в подвесном потолке. Рекомендуется использовать специальные крепления и саморезы для фиксации проводов на каркасе потолка. Это позволяет избежать провисания проводов и обеспечить правильную прокладку.
Особенности электропроводки в ванной комнате
При проведении электропроводки в ванной комнате необходимо учитывать требования безопасности. Во-первых, все провода и элементы электроустановок должны быть защищены от воздействия влаги и воды. Для этого используются специальные влагозащищенные материалы и элементы.
Во-вторых, необходимо установить дополнительную защиту от поражения электрическим током. Для этого используются дифференциальные автоматические выключатели (ДАВ), которые быстро отключают электропитание при возникновении утечки тока.
Также рекомендуется устанавливать выключатели и розетки на недостижимой высоте для детей и взрослых. Это помогает предотвратить случайное прикосновение к электроустановкам и повышает безопасность использования ванной комнаты.

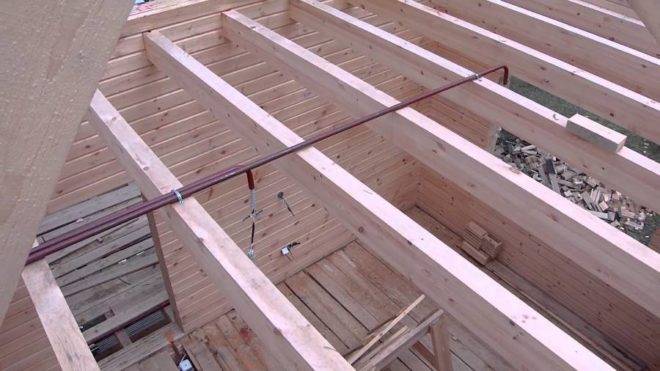

Особенности электропроводки в деревянном доме. Скрытый монтаж
Есть жесткие нормативные требования по прокладке скрытой проводки внутри конструктивных элементов строения. Основной смысл требований в том, что даже когда проводка проходит с использованием коробов и труб из трудносгораемых материалов, их надо отделить от сгораемых материалов конструкции дома сплошным слоем негорючего материала толщиной более 10 мм.
Для деревянного дома это означает, что если использовать ПВХ трубы и короба, то их необходимо по всей длине изолировать от деревянной стены штукатуркой, алебастром или цементным раствором с толщиной слоя не менее 10 мм. Но этот способ в деревянном доме практически не используется.
Такие технологии прокладки электропроводки под гипсокартонным листом, как в кирпичном или панельном доме, здесь ограничены в применении. Единственный вариант, который не противоречит требованиям ПУЭ — это монтаж электрического кабеля в трубе, коробе ПВХ или металлорукаве внутри межкомнатной перегородки, сделанной полностью из гипсокартона на металлическом каркасе.
А правильным считается только монтаж электропроводки в деревянном доме под гипсокартон в металлических трубах и металлических глухих коробах, обладающих локализационной способностью.
Эти жесткие требования вызваны высокой пожароопасностью конструкционных материалов деревянного дома и его особенностями эксплуатации.
В пустотах внутренней обшивки, перегородок и перекрытий деревянного дома в процессе его эксплуатации собирается пыль с большой долей органических примесей. В сухом виде она воспламеняется от любой искры, которой в обычной ситуации недостаточно, чтобы загорелось дерево. Пыль может накопиться даже в пластиковом подрозетнике и послужить причиной пожара, если вытащить из розетки вилку электроприбора под нагрузкой, не отключив его от сети собственной кнопкой или выключателем.
Такая же опасная ситуация может возникнуть:
- В результате повреждения грызунами ПВХ труб и оболочек кабеля
- При превышении допустимой нагрузки в линии
- Как следствие старения оболочки проводов
В любом случае появляется угроза КЗ, а стенки трубы из ПВХ или тонкого и негерметичного металлорукава не способны локализовать возникшую дугу (даже кратковременную).
Такие способности есть только у металлических труб и глухих коробов. И зависят эти особенности от толщины стенок, а также от материала и сечения провода.
Есть один нюанс в нормах ПУЭ по локализационным способностям. Толщина стенок металлических труб не нормируется для медных проводников сечением до 2.5 мм2 и алюминиевых — до 4 мм2. Но это не значит, что можно взять любую трубку. Просто разработчики норм считают, что минимальная толщина стенок водогазопроводной трубы (2.5 мм) и электросварной трубы (1.6 мм) обладает требуемой способностью локализации.
Для больших значений размеров сечения проводников есть уже конкретные цифры по толщине стенок металлических труб и коробов.
Как провести монтаж провода в гофре?
Прокладка проводки в гофре отличается крайней простотой. Чтобы осуществить такую работу, необходимо приготовить следующие инструменты:
- гофру и распределительные коробки для подключения кабелей;
- специальные клипсы для крепления гофры к поверхностям;
- электрический кабель;
- дюбель-гвозди, которые применяются для крепежа клипс;
- сверло, перфоратор.

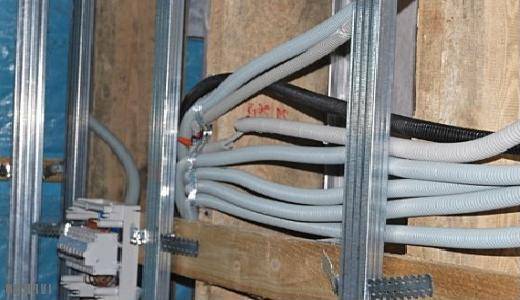

Гофрированные шланги протягивают через специальные отверстия в профильных стойках.
Монтаж достаточно прост: кабель сначала крепится в распределительной коробке, после чего протягивается через гофру, предварительно укрепленную на поверхности. Чтобы правильно проложить электропроводку под поверхностью гипсокартона, необходимо для начала установить распределительные коробки. Проводить подобные работы надо до того момента, как все стены будут зашиты листами.
Для начала следует правильно выбрать место для монтажа коробки, учитывая, что все кабели должны проходить на расстоянии 10-15 см от уровня потолка, для стены допускается монтаж кабелей в предварительно сделанные штробы либо через гофрированные шланги. Распределительные коробки, которые ставятся под гипсокартон, должны быть оборудованы защитной крышкой с определенной степенью защиты, то есть предназначенной специально для монтажа под гипсокартонные и гипсоволокнистые плиты в стенах.
Сама коробка крепится на выбранное место при помощи саморезов, прокладка кабелей начинается от коробки в направлении всех точек подключения, то есть светильников, выключателей, розеток. Все сети идут только через гофру в направлении точек, места для которых выбраны заранее. После монтажа распределительной коробки можно приступать к зашивке каркаса ГКЛ плитами. При такой установке обеспечивается полная безопасность и надежность, быстрая замена сетей при необходимости, проводка под гипсокартоном дополнительных кабелей.
http://www.vashgipsokarton.ru/youtu.be/0OYTxDqL7JE
Проводка в помещениях с повышенной влажностью
Вода — один из лучших проводников электрического тока, поэтому при монтаже проводки в ванной, туалете, бане следует соблюдать определенные рекомендации:
Выключатель и распределительный щиток нужно размещать вне помещения с повышенным уровнем влажности.
Розетки должны быть расположены от водопровода на расстоянии не менее 65 см.
Любые электрические приборы, которые используются в помещении, должны быть заземлены.
Электрическая линия для данного помещения должна быть защищена отдельным предохранителем.
Важно соединить все шины заземления, чтобы выровнять электрический потенциал.
В помещении с повышенной влажностью нужно предусмотреть заземление приборов
Подготовка к монтажу и выбор материалов
В первую очередь составляется детальный схематический план размещения электропроводки. Кроме самих линий, в нем определяются точные места расположения точек и узлов. В схеме отражаются все выключатели, розетки, приборы освещения, распределительные коробки и другие элементы. Готовый план точно переносится на стены. Для быстроты и удобства расчетов нередко используются типовые проекты или компьютерные программы.
Перед тем как начинать монтаж электропроводки в гипсокартоне, необходимо сделать правильный выбор сечения кабелей и проводов, размещаемых под гипсокартоном. Для этого необходимо знать с какой максимальной нагрузкой будут работать приборы в процессе дальнейшей эксплуатации. Слишком большое сечение приведет к увеличению затрат, а недостаточное – к замыканию при росте нагрузки в сети.
Поэтому расчет и выбор кабеля должен производиться по следующим критериям:
- Величина максимальной мощности. Чтобы ее установить, необходимо сложить мощности всех приборов и электрооборудования, которые запланированы к использованию. Вероятность одновременного включения устройств крайне низкая, поэтому полученный результат нужно умножить на поправочный коэффициент 0,8. Точное сечение можно определить при помощи таблиц, в которых имеются данные для медных и алюминиевых проводов.
- Сила тока. При расчетах этого параметра учитывается средняя суммарная мощность всех бытовых приборов, умноженная на 1,5.
- Длина кабельной линии, влияющая на потери тока и величину общего сопротивления. Для расчетов используется специальная формула, а полученные данные выражаются в процентах. Если данная величина будет больше 5%, то рекомендуется выбирать провод с увеличенным сечением.
Кроме проводов, потребуются распределительные коробки, выключатели, розетки и установочные коробки. Крепления осуществляется с помощью клеммных колодок, дюбелей и саморезов, независимо от способа монтажа гипсокартонных листов. При каркасном монтаже прокладка проводов осуществляется с помощью гофрированных трубок, закрепляемых клипсами.
Электропроводка в ванной
Ванная комната – это помещение с повышенным уровнем влажности, поэтому проводка при стене из гипсокартона должна соответствовать следующим требованиям:
- Распределительная коробка должна располагаться вне помещения
- Монтаж розеток должен выполняться минимум в 65 см от источника воды
- Все электрические элементы должны относиться к влагозащитному типу
- Линия должна заземляться
- Отдельный автоматический выключатель
- Шина заземления, трубы, водосток, электрические приборы, полотенцесушитель должны иметь общую систему уравнивания потенциалов
- Рекомендуется устанавливать светодиодные лампы
Следует брать медный трехжильный кабель, имеющий сечение не менее 2,7 мм2, предназначенный для влажных помещений. Проводка укладывается под потолком. К розеткам кабель спускается строго вертикально.
Теперь вы знаете, как проложить кабель в стене из гипсокартона. Сделать это самостоятельно несложно. Главное – делать все правильно с соблюдением всех правил монтажа.

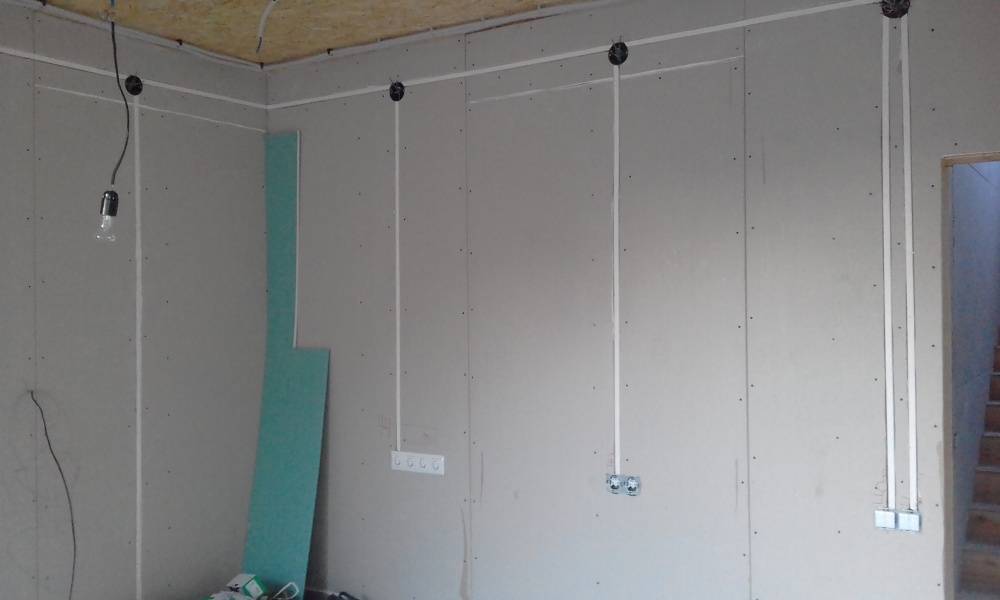

Прокладка дополнительной проводки под уже готовую отделку ГКЛ

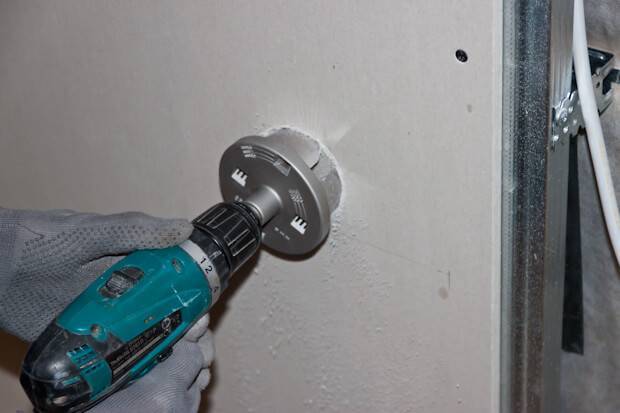

Как протянуть провод, и установить подрозетник под смонтированный гипсокартон? Все зависит от того, что находится между стеной и листами.
- Если гипсокартон приклеен на стену — придется прорезать чистовую поверхность и делать неглубокие штробы. В этом случае надо будет восстанавливать лицевой слой (красить или клеить полосу обоев).
- При монтаже на профиль — задача упрощается. Разумеется, необходимо знать схему размещения металлических направляющих. Чтобы не портить верхнюю часть стены, силовой кабель можно завести снизу, из-под плинтуса. Сначала сверлится отверстие для подрозетника. Затем по отвесу определяется место ввода кабеля (плинтус в этом месте временно демонтируется). В подготовленную дырку опускается веревка с отвесом, которая вытягивается из нижнего отверстия для ввода кабеля. Провод крепится на веревке, и вытягивается наверх.
Далее — обычная схема: установка коробочки любым способом. Вводной кабель протягивается под плинтусом до распределительного щитка.
Если между гипсокартоном и стеной находится мягкий утеплитель — вместо веревки можно воспользоваться стальной проволокой (которая остается после монтажа гофры). С жесткими плитами изоляции такой метод не работает.
Учитывая неконтролируемое положение кабеля под ГКЛ, рекомендуется использовать гофру. В крайнем случае, провод с трехслойной изоляцией.
После прокладки дополнительной проводки, обязательно внесите изменение в действующую схему энергоснабжения. Иначе при проведении ремонта вы повредите новый кабель.
Что сначала, штукатурка или провода?
Когда сделать разводку электрики — до или после оштукатуривания? — это спор между электромонтером и штукатуром. Для каждого удобней сначала выполнить его часть работы без всяких помех. Но если ремонтом вы занимаетесь самостоятельно, или это делает один мастер, то порядок действий будет следующим:
Ваше мнение, что сначала?
ЭлектрикаШтукатурить
- Стены очищают от старой отделки. На них рисуют линии, по которым будут проходить провода, места установки подрозетников и распаячных коробок.
- Под толстые провода и гофру прокладывают штроба (канавки) по всей длине до точек выхода: выключателей, розеток. Использование гофрированных каналов обязательно, когда стены из горючих материалов. Также их применяют, чтобы была возможность вытащить и заменить провода. Прокладка кабелей в штукатурке допускается без гофры.
- Тонкие провода можно проложить прямо по поверхности без штробления, если слой штукатурного раствора их скроет.
- Далее прокладывается электропроводка и закрепляется на стене.
- Стены оштукатуривают по маякам или без них. Концы проводов, торчащие из каналов, можно смотать и закрыть пленкой.
- После высыхания стен перфоратором с коронкой высверливают места под розетки, распредкоробки и выключатели. Это делается после оштукатуривания, потому что в противном случае не ясно, на какую глубину они будут монтироваться.
- Затем делается окончательная отделка — обои или декоративная штукатурка. После этого вставляются розетки и выключатели.
Инструкция по монтажу
Итак, рассмотрим, как правильно сделать проводку за гипсокартоном своими руками. Всю технологию мы предоставим в виде пошаговой инструкции с фото примерами, чтобы материал легче воспринимался.
Шаг 1 – Подготовительные работы
Для начала необходимо собрать конструкцию из профилей, но зашивать каркас листами ГКЛ не спешите, т.к. это будет делаться в самом конце электромонтажных работ. На этапе подготовительных работ Вы должны определить, как будет производиться монтаж проводки: по потолку либо по стенам. Если в комнатах будет создан подвесной либо натяжной потолок, провода легче и разумнее провести по потолку и опускать к «электрическим точкам» в нужных местах (строго вертикально). Если же только стены будут гипсокартонными, а сам потолок останется бетонным либо деревянным, тогда провод нужно тянуть вдоль стен на уровне 10-15 см от потолка. Учитывая этот нюанс, Вы должны составить схему электропроводки, на которой отметить точные места размещения всех точек: розеток, выключателей, распределительных коробок. После этого нужно перенести схему на стены, как показано на фото ниже, и переходить к расчету материалов и непосредственно к монтажу.
Из материалов Вам потребуются:
- Провод подходящего сечения. Лучше использовать негорючий кабель ВВГнг-LS, который подойдет, даже если Вы решите провести электропроводку под гипсокартоном в деревянном доме своими руками. О том, как правильно осуществить расчет сечения кабеля по мощности и длине, читайте в соответствующей статье.
- Гофрированную трубу, сечение которой выбирается по сечению выбранного кабеля.
- Клипсы для крепления гофры.
- Дюбель гвозди для монтажа самих клипс.
- Распределительные коробки из негорючего материала.
- Розетки и выключатели.
- Специальные подрозетники для гипсокартона.
- Клеммные колодки WAGO для соединения проводов.
Из инструментов Вам понадобится дрель со специальной фрезой для штробления листов ГКЛ. Диаметр фрезы должен соответствовать размерам установочной коробки, чтобы последняя надежно сидела в штробах.
Шаг 2 – Установка распределительной коробки
Первым делом нужно на основании электрической схемы установить распределительные коробки в каждой комнате. Делать это не сложно, достаточно прикрепить изделия к стене либо потолку с помощью саморезов, как показано на фото ниже:
Шаг 3 – Укладка электропроводки
После того как будут подготовлены все материалы и инструменты, можно осуществлять монтаж проводки под гипсокартоном своими руками. Для этого нужно сначала закрепить клипсы на размеченных стенах. Расстояние между клипсами должно составлять от 30 до 40 см. Вместо клипс можно также использовать пластиковые хомуты. В этом случае монтаж электропроводки будет производиться быстрее, но есть вероятность того, что гофра повредится об острые концы металлического профиля.
Все что Вам нужно сделать при монтаже электропроводки под гипсокартоном своими руками – аккуратно провести кабель от распределительных коробок к будущим розеткам и выключателям. Делать это не сложно, главное запомнить, где именно будет находиться конец выведенного провода, т.к. следующее, что Вы должны сделать – зашить стену гипсокартоном.
Шаг 4 – Подключение розеток и выключателей
Ну и последнее этап при прокладке проводки под листами ГКЛ – установка и подключение розеток с выключателями. Вам нужно с помощью дрели со специальной насадкой самостоятельно проштробить согласно схеме отверстия в гипсокартоне под установку подрозеткников.
Видео инструкция по установке подрозетников
Монтаж проводки на стену: основные моменты
Монтаж проводки на стену является важным этапом при ремонте или строительстве помещения. Правильная прокладка и монтаж проводки обеспечивают безопасность и комфорт использования электроустройств. В этом разделе рассмотрим основные моменты монтажа проводки на стену.
1. Подготовка стены
Перед прокладкой проводки необходимо подготовить стену. Если стена выполнена из гипсокартона, следует установить металлический профиль, который будет служить основой для крепления проводки. Если стена выполнена из другого материала, то необходимо определить место прокладки и подготовить поверхность.
2. Прокладка проводки
Прокладку проводки на стене можно выполнить двумя способами: штроблением или прокладкой по поверхности. Штробление проводится с помощью специального инструмента, который создает пазы в стене для прокладки проводов. Прокладка по поверхности проводится с помощью специальных кабельных лотков или кабельных стяжек.
3. Защита проводки
Защита проводки осуществляется путем установки специальных коробов или гофрированной трубы. Это позволяет защитить проводку от механических повреждений и обеспечить безопасность использования электроустройств.
4. Монтаж проводки на потолке и ванной
Монтаж проводки на потолке и ванной имеет свои особенности. На потолке проводку можно прокладывать в подвесном потолке или защитной кабельной канализации. В ванной комнате необходимо учитывать влажность и использовать специальную влагозащищенную оболочку для проводки.
5. Крепление проводки
Крепление проводки на стене зависит от выбранного метода прокладки. При штроблении проводки можно использовать специальные кабельные скобы или саморезы для крепления провода в пазу. При прокладке по поверхности проводку можно крепить с помощью кабельных стяжек.
6. Проведение электропроводки в гипсокартоне
Проведение электропроводки в гипсокартоне имеет свои особенности. При монтаже проводки в гипсокартоне следует учитывать толщину материала и выбрать способ прокладки, который будет наиболее эффективным и безопасным.
7. Порядок проведения монтажа проводки на стене
- Подготовить стену, установить металлический профиль если необходимо.
- Определить место прокладки проводки и подготовить поверхность.
- Прокладка проводки: штробление или прокладка по поверхности.
- Защита проводки: установка коробов или гофрированной трубы.
- Монтаж проводки на потолке и ванной с учетом особенностей.
- Крепление проводки на стене: использование кабельных скоб или стяжек.
- Проведение электропроводки в гипсокартоне с учетом особенностей материала.
Важно помнить, что монтаж проводки на стене требует соблюдения правил безопасности и соответствия нормам электробезопасности. При необходимости лучше обратиться к специалистам, чтобы гарантировать правильность проведения работ
Точечные светильники для гипсокартонных потолков: виды
Современное производство электроизделий предлагает несколько типов осветительных приборов, из которых можно выбрать различные по стилистике и содержанию варианты для создания системы освещения. В этом перечне находятся следующие приборы:
- люстры подвесного типа;
- светильники накладные;
- люминесцентные лампы;
- поворотные или стационарные точечные;
- ленточные светодиоды.
Люстра, как традиционный элемент осветительных систем, не всегда вписывается в экспозицию гипсокартонного потолка. Главным образом это происходит потому, что уровень такого потолка визуально опускается. Поэтому люстра на примере фото потолков из гипсокартона с подсветкой может использоваться в помещениях, где для нее остается достаточно пространства. А также в помещениях, где применяется комбинированный метод размещения осветительных приборов.
Люстра может крепиться двумя способами: к предварительно приготовленным специальным профилям, либо к основанию перекрытия. Прикреплять светильник любого вида к гипсокартонному основанию не рекомендуется
Но если размещать люстру не принципиально важно, лучше воспользоваться любым другим видом светильников. Потолок будет выглядеть гармонично и современно
Как выбирать лампы для люстр и точечных светильников для гипсокартонных потолков
Среди ламп, которые можно использовать для потолков, ограничений не существует. Обычно они зависят от размеров светильника. Это могут быть обычные лампочки накаливания, галогенного типа или светодиодные. Для потолков из гипсокартона рекомендуется использовать галогенные.
Они долговечные и экономные, не выделяют много тепла. Но для их использования необходимо подключать трансформаторное устройство. Это происходит потому, что сетевое напряжение составляет 220 В, а галогенная лампочка предназначена для 12. Есть и 220-вольтовые «галогенки», но срок их службы короче.
Помните! Проводка и лампочки должны быть обеспечены противопожарной защитой.
Защита светильников
При выборе прибора и места его расположения следует обращать внимание на защищенность от внешних воздействий. Прямую угрозу светильникам несут пыль и влага
На маркировке приборов можно определить степень их защищенности по первым двум цифрам
Одна из них указывает на максимальный размер элементов, которые могут проникнуть внутрь прибора, другая – на степень предохранения от влаги
На маркировке приборов можно определить степень их защищенности по первым двум цифрам. Одна из них указывает на максимальный размер элементов, которые могут проникнуть внутрь прибора, другая – на степень предохранения от влаги.
Система пылезащиты
Данный показатель может означать, что светильник защищен от попадания частиц с максимальным размером 50; 12; 2,5; 1 мм. Эти показатели имеют цифровое обозначение от 1 до 4 соответственно. Под кодами 5 и 6 содержится информация о том, что прибор защищен от попадания пыли частично или полностью. Если маркировка светильника начинается с нуля, это значит, что в нем пылезащита отсутствует.
Защита от влаги
В маркировке изделия цифра 1 означает, что светильник защищен от капель, падающих в вертикальном направлении, 2 – под углом 15°, 3 – под углом 60°, 4 – от брызг, попадающих на светильник в любом направлении, 5 – светильник защищен от струи, 6 – сильной струи, 7 – кратковременного погружения, 8 – длительного погружения, 0 – влагозащиты нет.
Монтаж розетки, выключателя
После этого можно устанавливать розетку или выключатель в подрозетник.
Первое, что нужно сделать при работе с проводкой – это обесточить ее. Если конец провода очень длинный, укорачиваем его, но так чтобы оставался запас (чтобы он выходил из коробки на 10-15 см). Затем зачищаем концы от оплетки.
С розетки или выключателя снимаем верхнюю декоративную часть и откладываем ее пока в сторону.
На контактах послабляем крепежные болты
Устанавливая и фиксируя в контактах концы проводов, важно не перепутать их
Касается это трехжильной проводки с заземляющим проводом (желто-зеленого цвета).
Для него в розетках и выключателях предусмотрен свой контакт (если его нет, то заземляющий провод просто изолируем и прячем внутри коробки).
Что касается фазного и нулевого проводов, то разницы, к какому контакту каждый из них будет подключен – нет. Главное при соединении – качественно затянуть крепежные болты контактов.
После подключения устанавливаем внутреннюю часть розетки, выключателя в подрозетник и фиксируем ее при помощи винтов.
Полезно знать: Как монтировать электропроводку в частном деревянном доме.
Подрозетник в гипсокартоне пока жестко не фиксировали по одной причине – при креплении внутренней части розетки (выключателя) в коробку нередко они немного перекашиваются, поэтому после сборки будут стоять криво.
А несколько раз послаблять/зажимать крепежные элементы розетки в коробке – нежелательно.
А путем проворота самого подрозетника можно добиться ровного расположения выключателя, а после уже зафиксировать все лапками.
Остается только установить на место верхнюю декоративную часть розетки (включателя) и проверить их работоспособность. Но не забывайте, технологии не стоят на месте, значительно все упрощает установка в гипсокартон беспроводного выключателя. Выходит немного дороже, но зато на много проще и удобней.
Защита при прокладке кабеля в гипсокартоне
При прокладке кабеля в гипсокартоне необходимо обеспечить его защиту от повреждений и сохранить эстетический вид отделки. В данном разделе мы рассмотрим основные меры защиты при проведении электропроводки в гипсокартонных стенах и потолках.
Защита кабеля в стенах из гипсокартона
При монтаже кабеля в стенах из гипсокартона можно использовать несколько методов защиты:
Штробление стен: в этом случае провода прокладываются в специально прорезанных штробах в стенах. После прокладки кабеля штробы закрываются шпатлевкой и гипсокартоном. Этот метод обеспечивает надежную защиту кабеля, однако требует дополнительных затрат на монтаж и отделку стен.
Монтаж кабеля на поверхности стены: в этом случае кабель крепится к стене с помощью специальных крепежных элементов, например, саморезов. Кабель может быть закреплен на поверхности стены снаружи или внутри специальных металлических профилей. Этот метод более прост в монтаже, однако менее надежен и менее эстетичен, так как кабель остается видимым.
Защита кабеля в потолке из гипсокартона
При монтаже кабеля в потолке из гипсокартона также можно использовать несколько методов защиты:
Монтаж кабеля на поверхности потолка: в этом случае кабель крепится к поверхности потолка с помощью специальных крепежных элементов, например, саморезов. Кабель может быть закреплен на поверхности потолка снаружи или внутри специальных металлических профилей. Этот метод прост в монтаже, но также менее надежен и менее эстетичен.
Монтаж кабеля в подвесном потолке: в этом случае кабель прокладывается в подвесном потолке, который устанавливается ниже основного потолка. При этом кабель остается скрытым от взгляда и защищен от повреждений. Однако монтаж подвесного потолка требует дополнительных затрат и может занимать больше времени.
Выбор метода защиты кабеля в гипсокартонных стенах и потолках зависит от особенностей каждой комнаты и требований к проводке. Необходимо учитывать материал стены или потолка, наличие других коммуникаций и особенности отделки.
В следующем разделе мы рассмотрим порядок проведения электропроводки и монтажа кабеля в гипсокартонных конструкциях.

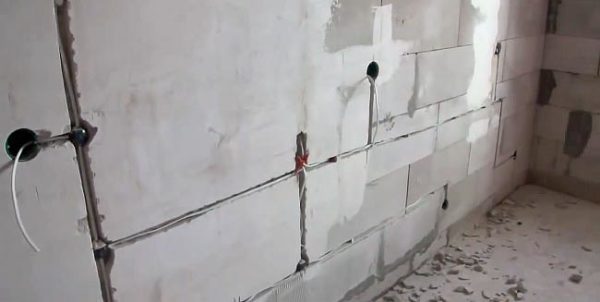

Штробление стен
После изготовления ниш для розеток и выключателей, начинается штробление под трассы кабельных линий. Делать нужно именно в такой последовательности.
Иначе, если вы сначала проштробите, а потом попытаетесь сделать ниши, центровой бур у вас будет уводить в штробу.
Резку штроб легче всего осуществить по лазерному уровню. Иногда привлекают для этой работы несколько лазеров одновременно.
Например, если у вас к блоку подрозетников должны спускаться две штробы – одна силовая, другая слаботочная, то быстрее будет выставить два лазерных уровня и не спускаясь со стремянки, пропилить сверху-вниз сразу обе параллельные прямые.
Когда готовы все ниши и штробы, делается уборка помещений и устанавливаются все подрозетники.
Далее идет пристрелка клипс для гофр на потолке. Делать это легче и быстрее всего при помощи монтажного пистолета.
Если его нет, то обычным перфоратором просверливают отверстия d-6мм и клипсы сажаются на дюбель гвозди.
Можно ли прокладывать трассы кабельных линий без гофры и чем это все может закончиться, читайте в отдельной статье.
Применять нужно только гофру ПВХ серого цвета. Она в отличие от остальных разноцветных видов не поддерживает горение. Ее класс горючести – А1.
Помимо негорючести, гофра защищает кабель от механических повреждений. На нее можно наступить, слегка ударить молотком, зацепить острой кромкой профиля.
Саму оболочку вы конечно повредите, зато кабелю при этом ничего не будет. Ну и кроме всего прочего, монтаж в гофрорукаве выглядит более эстетичным.
В гофре кабель с одинаковым успехом прокладывается как по стене, так по полу и потолку. Правда во всех случаях есть ряд существенных отличий.
Монтаж в штробах
Такой прием прокладки электропроводки своими руками простой, но более затратный по времени. Ведь предварительно стоит приготовить углубления – штробы.
Процесс штробления стены перфоратором
Вся работа выполняется в несколько этапов.
- Изначально, прежде чем штробить стены, на бумаге стоит набросать схематическое расположение линий питания и всех выводов под инфраструктуру (розетки в гипсокартоне, выключатели и прочие).
- Полученную и откорректированную картину стоит перенести непосредственно на плоскости стен. С точным расположением всех линий, розеток, выключателей.
Как проштробить стену под проводку
Штробы под проводку можно подготовить различными приемами:
- вручную, стамеска/зубило и молоток. Трудоемкий способ, который лучше использовать при относительно мягких стеновых материалах (газоблок, кирпич-сырец);
- болгарка. Вдоль штроб делаются разрезы, после чего материал выбивается перфоратором или вручную;
- штроборез. Наиболее простой способ, позволяющий в короткие сроки подготовить все линии под проводку. Но требуется дорогостоящий инструмент для гипсокартона.
Под распределительные коробки и подрозетники также придется долбить углубления, используя один из способов.
Готовая штроба для закладки проводки
Готовые штробы очищаются от мусора. В полученные углубления под проводку закладывается кабель, который фиксируется клипсами.
В видео показан процесс монтажа проводки в штробах.
https://youtube.com/watch?v=Q9lzDmaLbSI
