Американские технологии
Россияне, кому довелось прокатиться по американским дорогам, никогда не забудут степени испытанного удовольствия – качество межштатных автомагистралей вызывает бурю восторженных эмоций и положительных эпитетов.
Многие страны сегодня используют именно американские технологии сооружения скоростных магистралей. Чем же так хороши дороги в Штатах?
В свое время, правительство США подошло со всей ответственностью к необходимым дорогостоящим исследованиям в сфере дорожного строительства. Масштабные инвестиции в инженерные разработки и в организацию строительного процесса не прошли даром – сегодня у американцев лучшая в мире система межштатных магистралей, отвечающая самым высоким эксплуатационным характеристикам.
В Соединенных Штатах Америки большая часть особо значимых и значимых магистралей строится по проверенной десятилетиями строительной технологии. В строительстве используется монолитный цементобетон, что обеспечивает полотно высокой степенью прочности, долговечностью и неприхотливостью к нагрузке.
При укладке подушки для дороги (в качестве которой преимущественно используется гравий, глина и песок), каждый ее слой утрамбовывается особенно тщательным образом и обрабатывается химическими реагентами. Благодаря этому, в течение всего срока службы дороги, не изменяется коэффициент содержания воды в подушке – это не позволяет ей проседать со временем. Далее, на подушку укладывается двойной слой асфальта и только после этого начинается монтаж арматуры для бетонного полотна и, непосредственная заливка бетонной смеси.
Разумеется, такая технология строительства дорог несет в себе высокие траты – к примеру, стоимость одного километра американской автомагистрали в пересчете на российские рубли составляет порядка 270 млн. рублей. Для сравнения, в России 1 км федеральной трассы обходится в 47-48 млн. рублей. Эти цифры позволяют нам судить о разнице в качестве дорог.
Инновации в дорожном строительстве
Принципиально новые для российской отрасли дорожного строительства зарубежные технологии перестают восприниматься, как нечто диковинное. Традиционные способы строительства автомобильных дорог постепенно вытесняются популярными на Западе методиками, что ведёт к значительному увеличению темпов строительства магистралей и повышению эксплуатационных свойств полотна.
К примеру, уже почти четыре года назад, Росавтодор начал активно использовать технологию холодной регенерации и стабилизации асфальтобетонных покрытий – холодный ресайклинг. Эта процедура представляет собой эффективный способ восстановления дорожного покрытия, при котором в результате смешивания материала старой дорожной одежды со смесью вяжущих компонентов, образуется новое, однородное, прочное, монолитное дорожное основание.
Также можно заострить внимание в России на внедрении системы SUPERPAVE, помогающей с 1992 американским дорожникам решать проблему выбора оптимального материала для строительства дорог. Система предполагает комплексное проектирование асфальтобетонных смесей, удовлетворяющих конкретным условиям эксплуатации, с учетом влияния различных факторов: климатические особенности, геологическая составляющая, грузовой трафик и прочее. Внедрение и других инновационных технологий в дорожном строительстве – не за горами
Поэтому будем надеяться, что в ближайшем будущем будут разрушены и забыты стереотипы о плохом качестве российских дорог
Внедрение и других инновационных технологий в дорожном строительстве – не за горами. Поэтому будем надеяться, что в ближайшем будущем будут разрушены и забыты стереотипы о плохом качестве российских дорог.
Инновации в строительстве автомобильных дорог
Технологии не стоят на месте, специалисты активно ищут замену классическому покрытию. И их разработки действительно впечатляют!
Самоисцеляющийся асфальт
Разработка ученых из Нидерландов. На этапе укладки асфальт насыщают токопроводящими волокнами. Если начинает образовываться трещина, через волокна пропускается электрический ток в непосредственной близости от дефекта. Ток генерирует внутреннее тепло, расплавляя битум – он склеивает обе поверхности трещины. Похожее покрытие разработали и швейцарцы, только в состав асфальта включили мелкие частицы железа и подвергли их воздействию переменного магнитного поля.
Дороги с отведением грунтовых вод
Ученые предлагают использовать проницаемые мостовые материалы для уменьшения ливневых стоков. Также такое свойство не позволит образовываться льду на асфальте. Покрытие спроектировано с пустотами, через которые влага проникает к основанию и выводится через траншею в линию сточных вод.

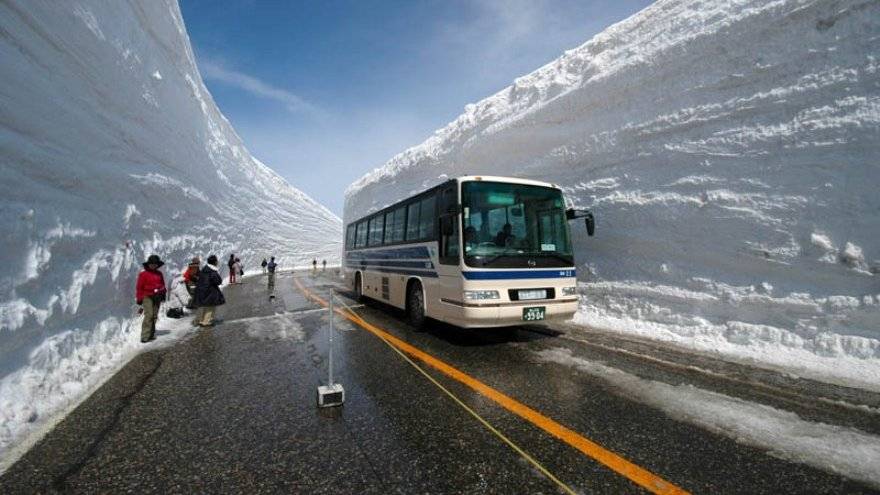

Дороги с функцией «антизаморозка»
В Японии, где часто наблюдаются снегопады, стали использовать технологию «снежных» труб. В структуру дорожного полотна встраиваются коммуникации, по которым идет горячая вода. Температуры трубы достаточно, чтобы растопить снег. Особо загруженные и важные трассы дополнительно подогревают циркулирующей горячей водой. Другой пример – Solar Roadways, дорожные панели с нагревательными элементами и светодиодами. Вся площадь покрытия превращается в единый нагреватель, под действием постоянного тока 48 вольт асфальт просто не дает скапливаться снегу и влаге. Правда, и цена удовольствия в 2,5 раза выше обычного асфальтобетона.
Дорога для электромобилей
Нет, это не персональное шоссе для электрокаров, это трасса, которая способна подзаряжать аккумулятор транспортного средства. В покрытие встроен специальный рельс, передающий автомобилю электричество во время движения. Такую дорогу построили в Швеции, электричество подается только, когда над рельсом проезжает машина.

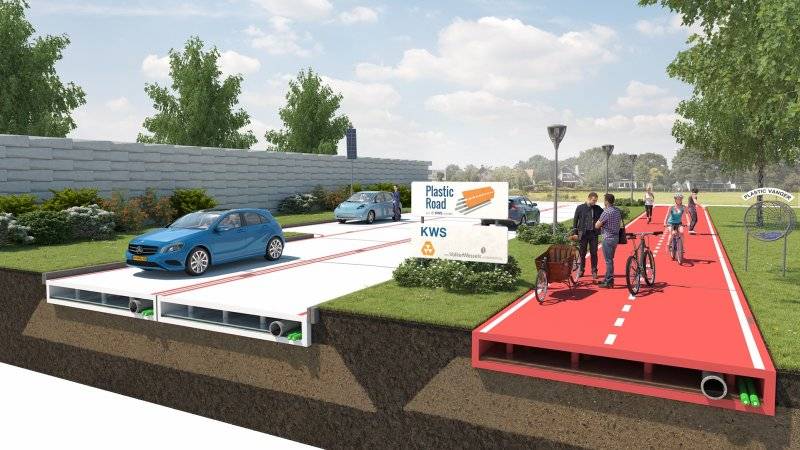

Дороги из пластика
Разработчики из Голландии уверяют, что такие дороги будут более дешевыми, экологичными и прослужат не менее 80 лет. Проект известен под названием PlasticRoad. Испытания нового покрытия уже ведутся, но пока компания не раскрывает «волшебную формулу». Плиты будут производить из переработанных пластиковых отходов. Укладка таких дорог занимает в 2-3 раза меньше времени, чем асфальтовых. Разработчики заверили, что пластик выдержит температуру до +80 градусов и не накапливает тепло. Для прокладывания коммуникаций будут предусмотрены специальные полости.
Разработчики из Нидерландов создали специальную краску для разметки дорог. С наступлением темноты она начинает светиться. Также в состав включен компонент, который реагирует на снижение температуры: как только она снижается до 0 градусов (дорога становится скользкой), на разметке появляются снежинки, предупреждающие водителей об опасности. Состав уже протестировали, сделав разметку на одном из шоссе возле границы с Бельгией.
Использование инноваций экономически оправдано: такие дороги более безопасны и долговечны, вот только приживутся ли такие технологии в России – покажет время.
Проектирование дорог – с чего начать?
Столкнувшись с необходимостью сделать проект автомобильной дороги, городской улицы или примыкания к ним, возникает масса вопросов, с чего начать, куда идти, кому писать. Делается это примерно в таком порядке, адаптируя под конкретный объект.
1. Проектирование дорог, примыканий транспортных развязок начинается с задания на проектирование.
2. Сбор исходных данных.
3. Проектирование и выпуск документации.
4. Согласование проектной документации.
Задание на проектирование дороги
Хотелось бы отметить, что на данном этапе очень важно правильно определить стадийность (проект, рабочая документация), вид выполняемых работ в задании на проектирование дороги или примыкания. Дело в том, что в зависимости от того что вы там укажите (ремонт, капитальный ремонт, реконструкция, новое строительство) будет зависеть и объем выполняемых работ, и список согласовывающих организаций. К примеру если в задании на проектирование дороги будет указана реконструкция вместо капитального ремонта, понадобится прохождение государственной экспертизы, доведение геометрических параметров до нормативов, а это дополнительные траты денег и времени
В задании так же указывается количество экземпляров и вид выдаваемой проектной документации, сроки проектирования, категория дороги и много чего еще. Следует понимать, что проектирование дорог будет производится в соответствии с заданием, и все что выходит за его рамки будет обсуждаться отдельно.
К примеру если в задании на проектирование дороги будет указана реконструкция вместо капитального ремонта, понадобится прохождение государственной экспертизы, доведение геометрических параметров до нормативов, а это дополнительные траты денег и времени. В задании так же указывается количество экземпляров и вид выдаваемой проектной документации, сроки проектирования, категория дороги и много чего еще. Следует понимать, что проектирование дорог будет производится в соответствии с заданием, и все что выходит за его рамки будет обсуждаться отдельно.
Исходные данные для проектирования дорог
К исходным данным относятся инженерные изыскания, получение технических условий владельцев всех коммуникаций попадающих в зону работ, различные письма от согласовывающих инстанций.
Объём исходных данных зависит от конкретного объёкта, для небольших (примыкание, проезд, стоянка) достаточно городских планшетов, проектирование дорог как правило требует геодезических и геологических изысканий.

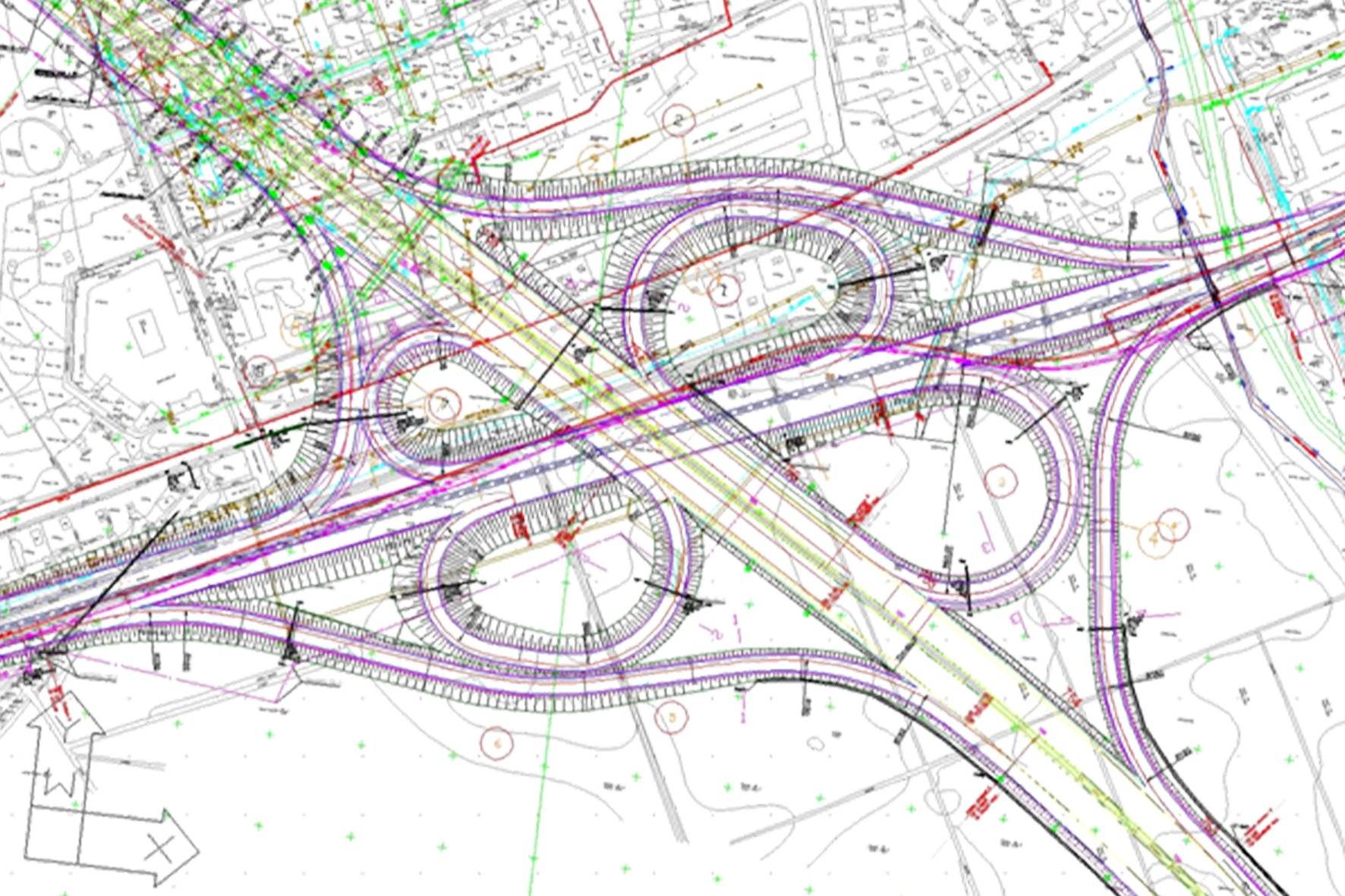

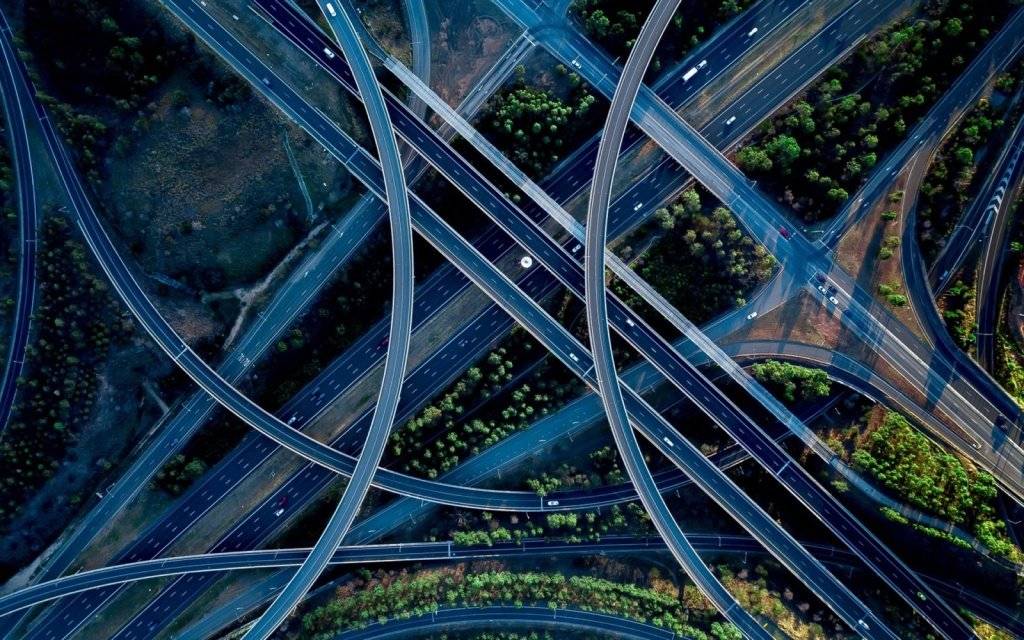

Проектирование дорог, улиц, примыканий и транспортных развязок
Проектирование дорог процесс длительный и затратный. После получения технических условий как правило настроение падает, объемы работ увеличиваются, а асфальт и щебень не самые затратные расходы.
Администрация может “попросить” дополнительно благоустроить территорию, запроектировать стоянки, тротуары и велодорожки, выполнить озеленение. Если дело касается устройства примыкания к автомобильным дорогам общего пользования, к примеру ГИБДД и СОГУ потребует запроектировать примыкание с переходноскоростными полосами, сделать освещение, светофорный объект или потребуется устройство водопропускной трубы.
В случае попадания инженерных коммуникаций (тепло, газ, связь, ЛЭП и т.п.) в зону строительства, владельцы потребуют их защиту или переустройство в соответствии с нормативными документами.
Таким образом проектирование дорог общего пользования и городских улиц уже не ограничивается только дорожной частью, требуется привлечение инженеров других специальностей, соответственно значительно увеличивается стоимость проектирования и строительства.
Согласование проектной документации
С какими органами и кто будет заниматься согласованием проектной документацией должно быть отражено в задание на проектировании. В случае возникновения вопросов и замечаний, проектировщикам проще напрямую пообщаться со специалистом и снять замечания, или внести необходимую корректировку.
Прохождение государственной или независимой экспертизы как правило оплачивается заказчиком отдельно.
Проектирование дорог можно считать завершенным после получения всех положительных согласований. Далее можно получать разрешение на строительство.
Этапы дорожного проектирования
Изначально должно быть составлено детальное техническое задание на проектирование дороги для реконструкции или проведения строительных работ. После этого перед специалистами стоит задача – изучение сметной и технической документации. На основе полученных сведений составляют программу выполнения работ, перечень дополнительных исследований относительно состояния и особенностей местности для будущей дороги.

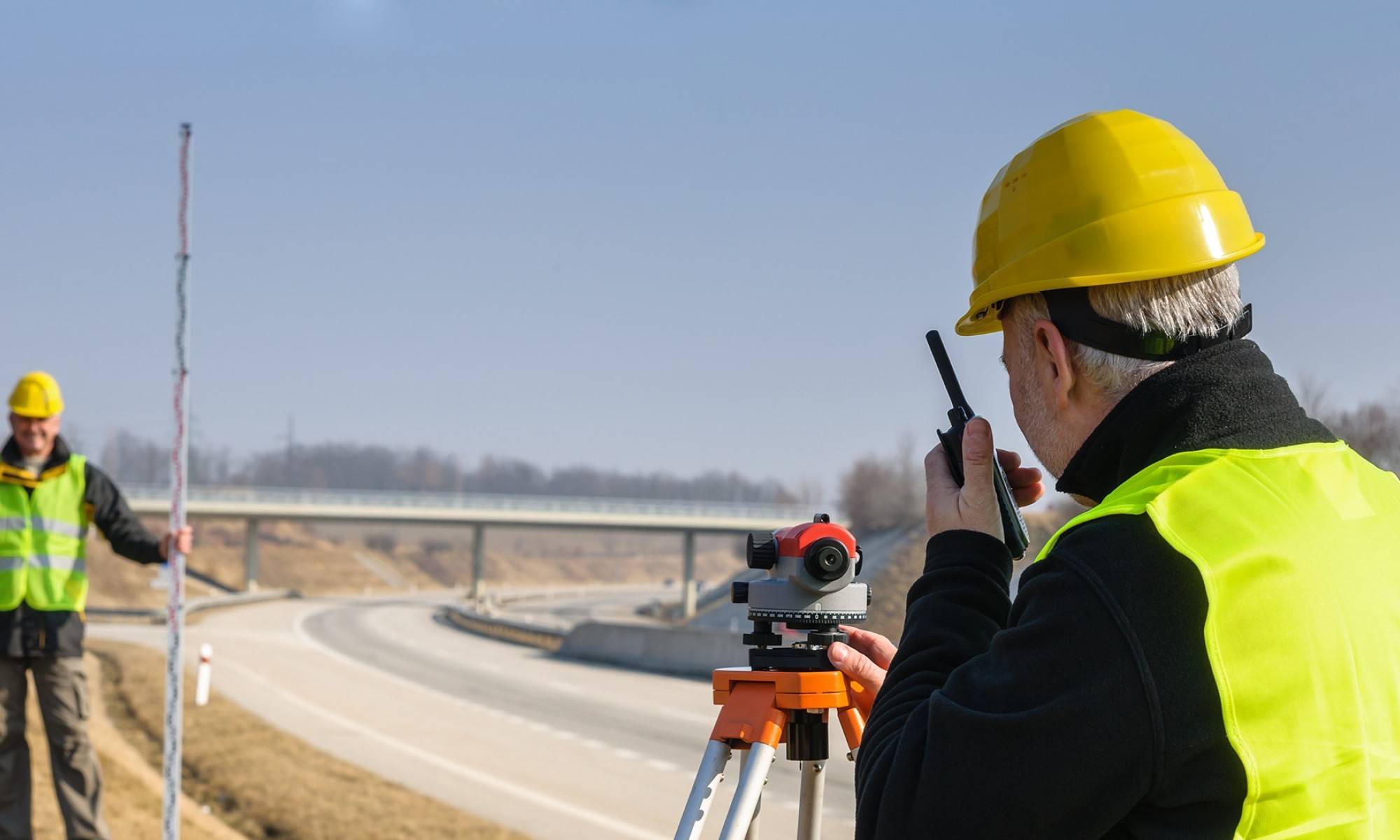

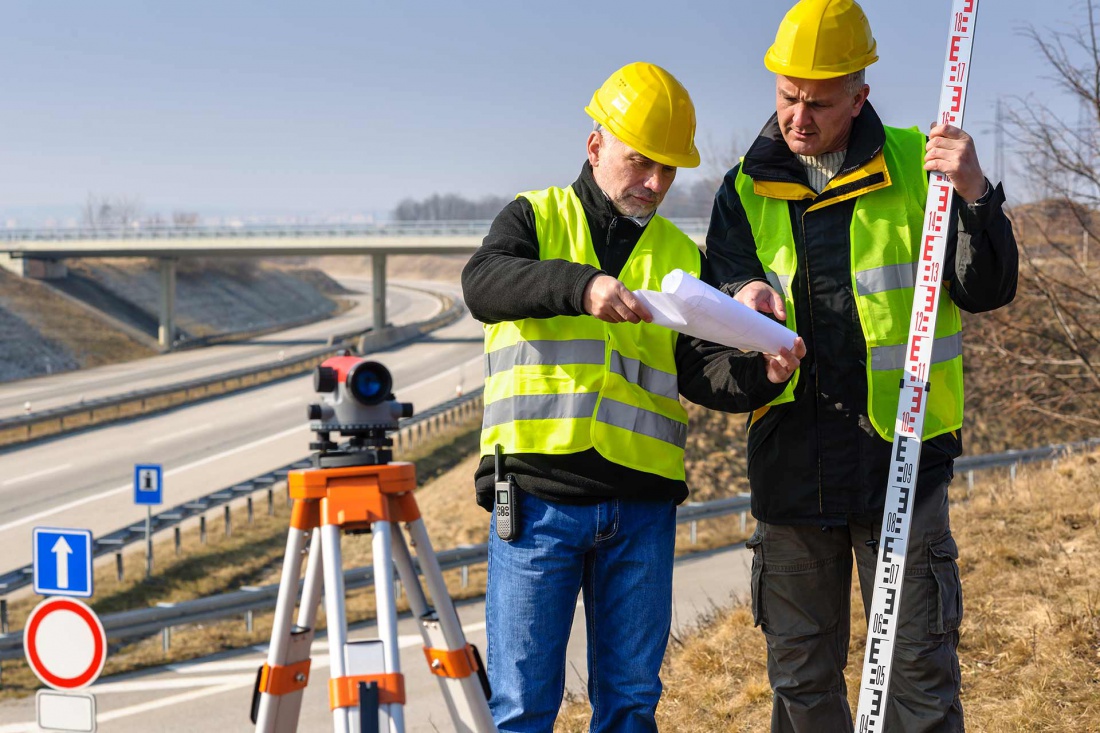

Полевой этап проектирования предполагает проведение инженерно-геологических изысканий, топографическую съемку автомобильной дороги и гидрометеорологических обоснований. Результаты влияют на выбор методов будущего строительства и стройматериалов, технологию реализации, сезонное обслуживание. Помимо всего требуется разработать привязку уже существующей инфраструктуры, зданий, сооружений к проектируемым, включая собственно дорогу.
Все инженерно-технические решения по проекту строительства дороги, элементам плана, конструктивным особенностям дорожной одежды и земляного полотна должны приниматься после сравнения технико-экономических показателей различных вариантов. Создаются схемы с указанием дорожных знаков, эффективными моделями движения городского транспорта на участке трассы. Заказчик получает все необходимые рекомендации с учетом требований права к системе организации уличных автомобильных потоков. При выполнении этой работы учитывают финансовые затраты на строительство, реконструкцию, ремонтные работы и их содержание, а также ущерб нанесенный экологии окружающей среды.
Строительство автодороги
Строительство автомобильных дорог состоит из нескольких этапов:
- Подготовки.
- Укладывания покрытия.
- Оборудования дороги.
У каждого этапа существуют свои тонкости, которые необходимо изучить перед началом строительства.
1 этап
Подготовка площадки для строительства автодороги — это ответственный момент, от которого зависит качество будущего покрытия. В процессе работ:
- На территории, предназначенной для строительства, удаляют деревья, сносят посторонние строения, убирают мусор.
- Производят геодезическую разметку, затем корректируют месторасположение предполагаемых объектов строительства.
- Снимают верхнюю часть грунта.
- Если в земле обнаружились пустоты, то производят бурение скважин, которые заполняют бетоном. Чтобы укрепить почву при плывунах или оползнях, вбивают сваи.
- При необходимости осушают болота. Для этого прокладывают сточные каналы, а под грунтом — дренажные трубы.
- Возводят утвержденные в проекте мосты, тоннели и иные искусственные сооружения на пути строящейся дороги.
- Выравнивают площадку, срезая вершины холмов, засыпая низины и овраги. Также уменьшают крутизну спусков и подъемов, которые представляют опасность зимой из-за скользкого обледенения.
- Возводят высокие насыпи с протоками или проездами под ними.
- На подготовленное и выровненное основание последовательно наносят слоями песок и щебень (гравий).
- Производят уплотнение грунта.
Чтобы дорожное покрытие было стойким к сезонным температурным изменениям, к песку добавляют глину или используют другую комбинацию природных материалов.
Для умеренно нагруженной дороги используют портландцемент, который смешивают с несколькими видами грунта. В процессе подготовки материала:
- грунт тщательно измельчают;
- соединяют с 7% цемента;
- сразу же распределяют по площадке на глубину не менее 10 см;
- придают дорожному полотну необходимую форму;
- уплотняют укаткой.
Сверху тонким слоем распределяют битум. Материал предотвращает высыхание, пока цемент не схватится. Для экономии средств в некоторых местах разрешается использовать для укрепления покрытия битум, тщательно смешанный с грунтом на глубине 25 см.
Подготовка площадки для строительства автодороги
2 этап
На втором этапе укладывают покрытие, в качестве которого используют:
- асфальт;
- асфальтобетон;
- бетон;
- портландцемент.
Материал готовят непосредственно на месте или доставляют в готовом виде при помощи самосвала
Нанося смесь, важно следить, чтобы ложилась она равномерным слоем. Избежать появления неровностей помогает асфальтобетоноукладчик. Чтобы повысить плотность покрытия, укладку осуществляют несколькими катками
Чтобы повысить плотность покрытия, укладку осуществляют несколькими катками.
Применяют две технологии асфальтирования:
- Горячее. Смесь готовят из вязкого и жидкого битума. Разрешается производить работы в зимнее время. Минимально допустимая температура смеси — 120°С. Перед тем, как уложить асфальт, часть дороги, на которую собираются его наносить, высушивают специальной техникой.
- Холодное. Смесь готовят из жидкого нефтяного битума. Укладку разрешается проводить только в теплый период. Чаще всего применяют при ямочном ремонте.
Асфальтоукладка — это сезонная работа, зависящая от погодных условий. Температура воздуха не должна быть меньше +5°С. Поставляют смесь в горячем состоянии. Поэтому работы проводят максимально быстро, чтобы она не успела остыть. Иначе покрытие уложить не получится.

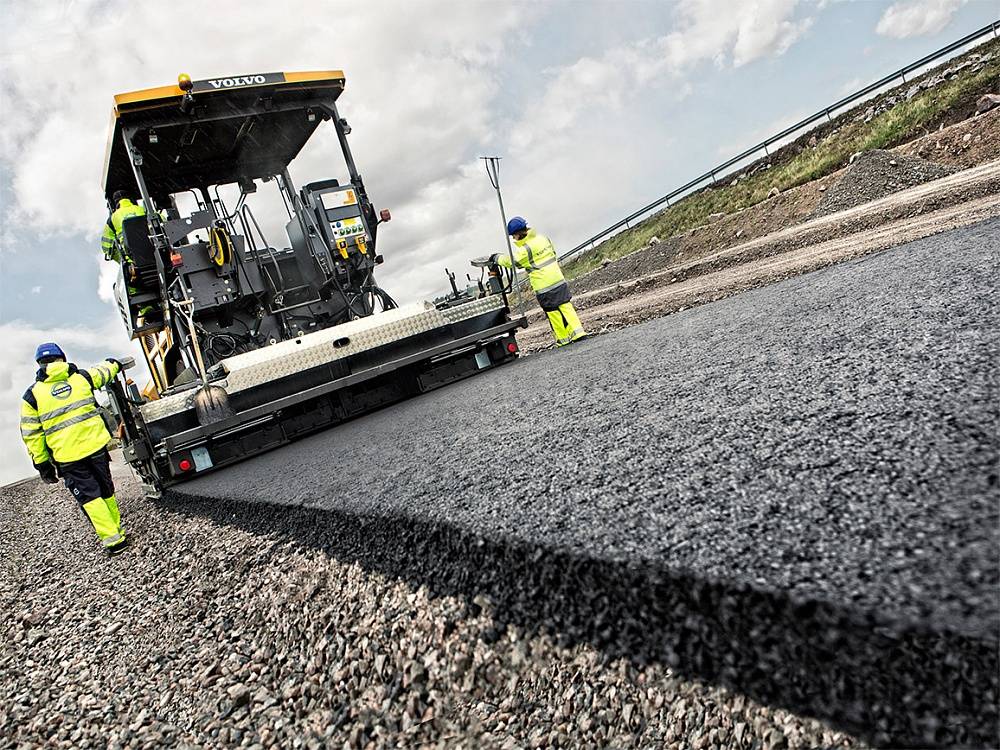

Асфальтирование дороги
3 этап

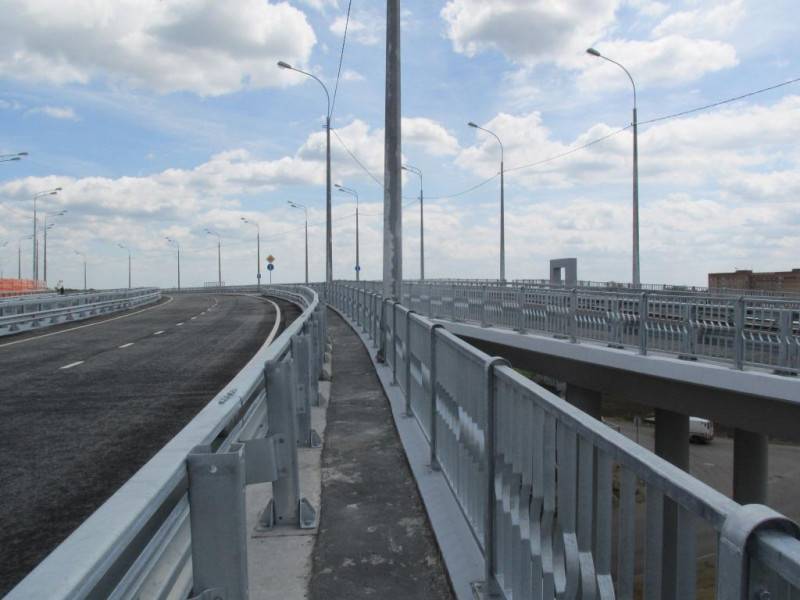

Третий этап строительства — это оборудование автомобильной дороги. В первую очередь производят установку барьерных ограждений, которые препятствуют:
- выезду автомобиля на газон и тротуар;
- выходу на проезжую часть пешеходов, диких и бездомных животных;
- выезду транспортных средств на встречную полосу движения.
Также ограждения уменьшают ослепление водителей фарами встречного автомобиля.
Чтобы сохранить покрытие от размыва, таяния снега и дождей, дорогу оборудуют:
- железобетонными водосточными желобами;
- воронками;
- отливами;
- канализационными решетками и люками, которые отводят воду не только от дороги, но и от тротуара, расположенного рядом с ней.
Устанавливая по краю дороги бордюры, учитывают, что они должны перенаправлять движение сточных вод и способствовать их удалению с дорог. Автомагистрали огораживают чаще всего специальным забором, который предотвращает появление на проезжей части диких животных.
Когда полотно готово, наносят разметку. Для оптимизации безопасного движения у края дороги устанавливают дорожные знаки.
Оборудование автомобильной дороги
Преимущества BIM-моделирования
Одним из ключевых преимуществ современной технологии является упрощение координации всех участников строительства дороги. Облачные технологии и широкое распространение портативной техники обеспечивает доступ к проекту через интернет даже в полевых условиях. Прогресс реализации магистрали, ее ремонта или реконструкции можно отслеживать, буквально, на ходу. Эта возможность особенно удобна для заказчиков. Строительство производится максимально открыто и прозрачно, что помогает проще контролировать бюджет.
BIM-технологии предоставляют только актуальные данные. Даже малейшие правки моментально вносятся в проект, позволяя отслеживать их влияние на итоговый результат. Обновление данных видят все участники строительства, благодаря чему риск появления несогласованности действий между заказчиком, проектировщиком и подрядчиком снижается к минимуму.
Единая информационная модель помогает максимально оптимизировать работу над объектом и обеспечить высочайшую точность при реализации объекта. Контроль технических планов при этом становится удобнее, ведь сторонам больше не приходится пересоздавать и распечатывать бумажную документацию
При этом не важно, где находятся участники строительства. Для доступа к проекту потребуется лишь выход в интернет. Долгосрочные командировки больше не повлияют на сроки реализации дороги
Долгосрочные командировки больше не повлияют на сроки реализации дороги.
Немного статистики в цифрах. Как было сказано, BIM-технологии во многом направлены на экономию времени. Результаты их внедрения выражаются в:
- Сокращении времени проектирования на 20%;
- Сокращении времени строительства на 10%;
- Уменьшении негативного воздействия на окружающую среду на 50%;
- Повышении точности реализации объекта на 40%.
Основные выгоды от применения современных информационных технологий видит, в первую очередь, заказчик. На стадии создания предварительного проекта уже устанавливаются все важные детали. Оптимизируются транспортные потоки. Все задачи по возведению объекта логично выстраиваются и логически связываются друг с другом
Многие процессы при этом автоматизируются, что помогает проектировщикам сосредотачивать внимание на более важных задачах.
Какие бывают типы дорог
Если рассматривать в глобальном плане, то автодороги бывают общего и необщего пользования. В первую очередь определяется тип по значению: федеральный, региональный, частного и местного плана. По классу различают три основных вида: скоростные, обычные и автомагистрали. Это основные разновидности в соответствии с общепринятой классификацией. Внутри каждого отдельного типа дорог бывают дополнительные критерии определения функционального назначения.
При выполнении проектирования выбор осуществляется по критериям общепринятой классификационной сетки.
Также они должны иметь идентификационные номера. Каждая новая проектируемая автодорога в последующем вносится в Единый государственный реестр автомобильных дорог.
Процесс создания проекта новой дороги продолжительный во времени. Это объясняется в первую очередь необходимостью сбора большого объема сведений и исходной документации. Дольше всего по времени проводятся инженерные изыскания, позволяющие получить объективное понятие особенностей местности, где будет проходить автодорога. Линейные объекты проходят многоступенчатую процедуру контроля, выверки расчетов и согласования в государственных контролирующих органах.
Проектирование дорог
Проектирование автомобильных дорог – одно из направлений деятельности нашей проектной группы, требующее особого внимания, так как не секрет, что дороги в России являются одной из трех бед. Правильно спроектированная дорога позволяет поддерживать пропускную способность автотранспорта, несмотря на часы «пик» или метеоусловия.
Мы прилагаем все усилия для достижения максимальной надежности и качества проектируемых нами дорог, улиц, развязок и т.п.
Особенности проектирования дорог
Для достижения требуемых качественных характеристик автодороги необходимо учесть множество исходных параметров, например, таких, как:
- Геодезические и геологические особенности ландшафта;
- Климатические особенности местности;
- Данные об имеющихся и планируемых наружных инженерных сетях и коммуникациях;
- Информацию об интенсивности движения автотранспорта;
- Иные данные, влияющие на качество автодороги и её содержание в надлежащем состоянии.
В процессе проектирования наша проектная группа отдает предпочтение не только самым экономичным решениям, но и таким, которые обеспечивают наименьшее влияние на окружающую среду при наиболее гармоничном вписывании в ландшафт.
Начальные этапы проектирования
Для проведения проектировочных работ от заказчика потребуется предоставление некоторых исходных данных, оформленных в виде Технического задания и включающих в себя требования по необходимому нормативному сроку эксплуатации, надежности, интенсивности движения, категории, а так же различные планы местности с указанием климатических особенностей и т.п. Если таких данных на руках нет, то наша проектная группа поможет их собрать и оформить в виде единого пакета Предпроектной документации.
Составление Проектной и Рабочей документации, прохождение согласований и госэкспертизы
На основе полученных от заказчика данных, мы разрабатываем пакет Проектной документации с учетом перечня различных нормативных документов, основные из которых это:
- СП 34.13330.2012 «Автомобильные дороги»;
- СП 42.13330.2011 «Градостроительство. Планировка и застройка городских и сельских поселений»;
- СН 467-74 «Нормы отвода земель для автомобильных дорог»;
- СП 131.13330.2012 «Строительная климатология»;
- ГОСТ Р 51256-2011 «Технические средства организации дорожного движения»;
- СанПиН 2.2.1/2.1.1.1200-03 «Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов»;
- Иные документы СНиП, ГОСТ, СанПиН и ФЗ в части проектирования и строительства автодорог.
Нашей проектной группой будут созданы все необходимые для согласования разделы Проектной документации, в том числе, будет представлен проект полосы отвода, приведены обоснования применения технологических и конструктивных решений, указан комплекс мер по охране окружающей среды и рассчитана примерная смета на строительство.
Пройти этап согласования и государственной экспертизы проекта автодороги Вы можете как сами, так и поручить это нам. Во втором случае сроки уменьшатся, т.к. наши специалисты имеют существенный опыт в данной сфере и навыки общения с государственными чиновниками.
Получив все необходимые разрешения, наша проектная группа проработает согласованный эскизный проект и внесет дополнения, в объеме, необходимом для составления Рабочей документации. Будет детально рассчитана смета с указанием точных сроков и стоимостью, представлены инструкции по технологии строительства, даны рекомендации по подбору подрядчиков и т.п.
Строительство автомобильной дороги
Мы можем предложить Вам услуги Генерального подрядчика, в рамках которой будем осуществлять авторский и технический надзор и сопровождение проекта на этапе строительства. Это обезопасит Вас от срывов сроков, недобросовестности исполнителей работ, некачественно выполненных работ, так как строительство будет контролироваться опытными людьми, участвовавшими в процессе разработки проекта и знающими тонкости технологического процесса.
Если у Вас остались какие-либо вопросы, с радостью обсудим их по телефону +7 (812) 309-58-27, либо в нашем офисе. Будем рады взаимовыгодному сотрудничеству в сфере комплексного проектирования автомобильных дорог!
Этапы BIM-проектирования дорог и магистралей
Процесс разработки проекта с помощью BIM-технологий состоит из нескольких этапов, каждый из которых имеет свое уникальное значение. Благодаря пошаговому выполнению задач итоговый объект получается качественным и безопасным в процессе эксплуатации.
Проведение инженерных изысканий
Без всестороннего изучения местности, где в будущем будет располагаться дорога, невозможно начать создание БИМ-модели. Дело в том, что разработка документации по проекту ведется на основании нормативно-правовых актов, стандартов проектирования, плана прокладки всевозможных коммуникаций и лесных насаждений. Также в ходе планирования специалисты определяют количество необходимой рабочей силы, техники, описывают ключевые этапы строительства, устанавливают сроки работы, а также сроки окупаемости.
Благодаря проведенным инженерным изысканиям сокращаются сроки строительства, а также увеличивается качество дорожного полотна. Внедрение BIM-технологий помогает сократить количество ошибок со стороны участников проекта, создать точный график реализации строительных задач, а также тщательнее контролировать качество проводимых работ с соблюдением всех производственных технологий.
Проектирование полотна
Подготовительные работы перед строительством проезжей части направлены на формирование так называемого земляного корыта. Также необходимо предварительно обозначить места нахождения бордюров и произвести планировку поверхности под будущее дорожное полотно
Специалисты компании «Стройпроект» уделяют пристальное внимание инженерным изысканиям и расчетам, что позволяет заметно увеличить качество дороги, а также сократить число ошибок строительства. Автомагистрали, расположенные в городе или за его пределами, подвергаются большому количеству климатических факторов и внешних нагрузок
Разрушение полотна возможно по многим причинам, поэтому главной задачей проектировщиков и строителей является максимальное увеличение срока службы объекта без необходимости дальнейшего обслуживания. BIM-технологии помогают проще обрабатывать и контролировать большой объем информации. Благодаря этому магистрали становятся качественнее, а также безопаснее в процессе использования
Автомагистрали, расположенные в городе или за его пределами, подвергаются большому количеству климатических факторов и внешних нагрузок. Разрушение полотна возможно по многим причинам, поэтому главной задачей проектировщиков и строителей является максимальное увеличение срока службы объекта без необходимости дальнейшего обслуживания. BIM-технологии помогают проще обрабатывать и контролировать большой объем информации. Благодаря этому магистрали становятся качественнее, а также безопаснее в процессе использования.

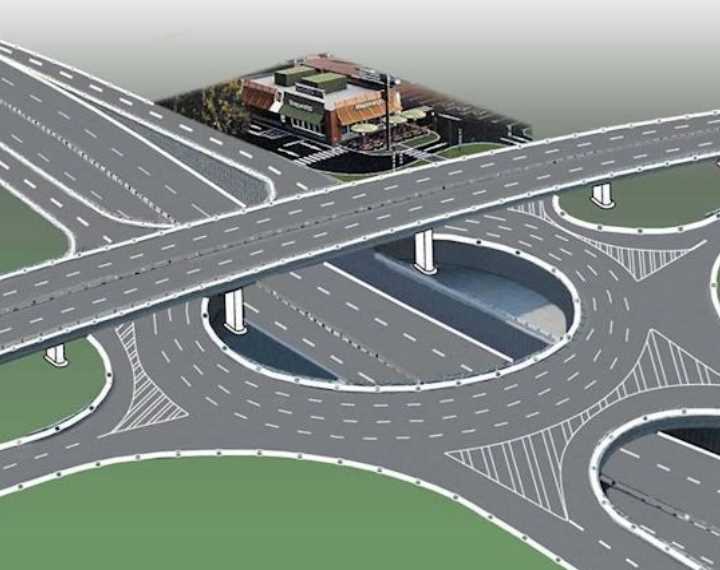

Непосредственно BIM-проектирование
На основе собранной информации создается итоговая модель дороги. В работе учитываются не только нормы проектирования, но также удобство и безопасность водителей/пешеходов. Расчет максимальной нагрузки производится с учетом плана на несколько лет вперед, помогая избежать необходимости проведения капитального ремонта.
После завершения расчетной части проводится оформление рабочего проекта. Он включает следующий список элементов:
- Сметная/техническая документация.
- Рабочие чертежи.
- Информация о расположении бордюров.
- Информация о расположении пешеходных зон.
- Расстановка дорожных знаков, а также данные по нанесению разметки.
В дополнение формируется пояснительная записка. Она необходима для подробного обоснования каждого из принятых решений по строительству будущей дороги. Также записка содержит информацию по обустройству территории, прокладке инженерных сетей, а также формированию ландшафта.
На что необходимо обратить внимание при подготовке к прокладке дороги
При выполнении всех работ по изысканию и проектированию автодорог, эксперты уделяют особое внимание грунтовым условиям и особенностям климата в данном регионе, в первую очередь – количеству осадков в холодное время года
Исследования грунта позволяют не только уточнить несущую способность грунта (и, соответственно, решить вопрос о необходимости уплотнения имеющегося грунта), но и выяснить, насколько глубоко залегают грунтовые воды в разные времена года.
Если уровень залегания вод достаточно глубок, он не способен оказать значительного влияния на дорогу. При малой глубине залегания может иметь место «игра» грунта, при которой его поверхность резко меняется в зависимости от времени года.
В таком случае строительство автомобильных дорог ведётся при использовании дополнительных материалов, обеспечивающих прочность и надёжность основания. Работая на месте будущего строительства, инженер оценивает ландшафт и подбирает оптимальные места для постройки мостов, а также укладки подземных коммуникаций.
Гидрологические данные в сумме с климатическими особенностями района позволяют ему подобрать толщину дорожной одежды, которая позволит с одной стороны снизить расходы, а с другой – гарантировать надёжность и долговечность автомобильной дороги даже при интенсивном движении тяжелогружёных грузовиков.
Строительство дороги происходит в несколько этапов, так как для достижения нужных качеств, используется несколько слоёв материалов. На грунте оборудуется подушка из песка. Он не только хорошо отводит избыток влаги от дороги, но и равномерно передаёт нагрузку на грунт.
После этого идёт базовый слой. Чаще всего базовым слоем дорожной одежды выступают каменные материалы. Низкая стоимость в сумме с доступностью, высокой прочностью и долговечностью делают камень лучшим выбором в такой ситуации.
Верхний слой дорожной одежды выполняется из материалов, которые не только прочны и способны выдерживать разные виды нагрузки (сжатие, изгиб, растяжение), но и хорошо работают в условиях частых перепадов температуры и повышенной влажности. После этого следует промежуточный слой и, наконец, дорожное покрытие. Для укладки этих трёх слоёв используется асфальт.
Но слои должны отвечать разным требованиям, поэтому и марки асфальта используются различные. Самым дорогим является верхний слой (покрытие). Его отличительной особенностью является использование битума дорогих марок, мелкого щебня и специальных добавок, благодаря которым готовый асфальт может противостоять высокой температуре, частым её перепадам, а также повышенной влажности.
Для проверки готовой конструкции она подвергается кратковременным нагрузкам – обычно через определенный участок автодороги пропускается несколько большегрузных автомобилей. Если на трассе не осталось следов деформации, значит, вся работа была выполнена качественно, при использовании подходящих материалов.
Проектирования трасс общего пользования
Автомагистрали, как городские, так и загородные, постоянно находятся под воздействием постоянных и временных механических нагрузок, а также множества климатических факторов. Особенно это заметно в нашей стране, где количество циклов «заморозка-разморозка» за год может достигать десятков.
Также на дорожное полотно разрушительно воздействуют снежные заносы, осадки, грунтовые воды и ряд прочих факторов. Это и является основной причиной, по которой проектирование автодорог представляет собой столь сложную работу, доверять которую можно только опытным и достаточно квалифицированным инженерам.
Для разработки проекта, воплощение которого позволит решить транспортный вопрос в конкретном регионе, специалист должен иметь определенный объём информации. Только в этом случае можно гарантировать нужный уровень безопасности и удобства эксплуатации трассы для пассажирских и грузовых перевозок.
